1 DANE TECHNICZNE SIŁOWNIK DO ZABUDOWY DB5 Właściwości: Krótki kabel mocowany do DB5 w celu połączenia z CBD4 za pomocą oddzielnego kabla silnika DESKLINE Maks. siła: 800 N (na nogę) Maks. prędkość: 38 mm/s Standardowa długość skoku: 500 mm Wymiar zabudowy: 620 mm Wymiary tuby zewnętrznej: 30 x 30 mm Wymiary obudowy silnika: 177 x 97 x 46 mm Moment zginający jest przenoszony na system prowadzenia u klienta Niski poziom hałasu Hamulec pojedynczego działania jak w LA31 Kolor: czarna obudowa silnika i tuba w kolorze aluminium Czujnik Halla (umożliwia napęd równoległy ze skrzynką kontrolną CBD4) Temperatura otoczenia: +10 C do +40 C Kompatybilność ze skrzynką kontrolną CBD4 DESKLINE Planowane potwierdzenie zgodności z normami EN i UL73 DB5 to nowy siłownik z serii LINAK DESKLINE. Został stworzony z myślą o łatwej integracji z systemem prowadzenia klienta i daje wszechstronne możliwości zabudowy w biurkach. Dla uzyskania niewielkich wymiarów zabudowy oraz dla umożliwienia mocowania obudowy silnika bezpośrednio do ramy siłownik DB5 (DESKLINE ) wyposażono w wąską obudowę silnika. DB5 może pracować samodzielnie lub w układzie równoległym 2, 3 lub 4 siłowników. Napęd równoległy ze specjalnym oprogramowaniem skrzynki kontrolnej CBD4 opracowano z myślą o skompensowaniu nierównomiernego rozłożenia ciężaru na biurku. Skrzynka kontrolna posiada funkcję płynnego startu/ zatrzymania.

2 Wymiary (standardowo ze skokiem 500 mm): Otwory montażowe do wkrętów M6 Maks. średnica łba ø10 Mocowanie na dole 2 otwory na wkręty ø5 Typ: EJOT PT 50x(10+płyta spodnia) 2 kołki ø5,2 Wskazówki montażowe dla DB5: W obudowie silnika znajduje się 6 gwintowanych otworów M6 do mocowania obudowy do ramy biurka. Zalecamy mocowanie obudowy za pomocą 6 wysokiej jakości śrub M6 o odpowiedniej długości, tzn. takich, które nie zostaną wkręcone do obudowy silnika na głębokość większą niż 10 mm. Moment dokręcania nie może przekroczyć 7,5 Nm. Obudowa silnika może także zostać zamocowana za pomocą 2 śrub M6 z łbem o średnicy 10 mm wkręcanych do dwóch najwyżej położonych otworów (jak pokazano na rycinie) 6 x M6 Maks. moment dokręcania: 7,5 Nm Plastikowy otwór trzpienia Maks. 11 mm Min. 9 mm Maks. moment dokręcania: 6 Nm 2 śruby samogwintujące z tworzywa Typ K50 Maks. 10 mm Obudowa silnika DB5/DLB Niezwykle ważne jest użycie odpowiednich śrub. Należy upewnić się, że śruby zostały dobrze dokręcone. W przeciwnym razie może dojść do oddzielenia się elementów systemu prowadzącego w czasie podnoszenia blatu.

3 Przykładowy montaż systemu DB5: Firma LINAK zaleca stosowanie systemu DB5 DESKLINE tylko do pchania i zamocowanie obudowy silnika u góry. Umieszczenie monitora bezpośrednio nad obudową silnika może spowodować nieprawidłowe działanie monitora. Magnesy znajdujące się w silniku mogą zakłócać obraz monitora. Skala problemu zależy od odległości oraz od typu monitora. W przypadku wystąpienia problemu można mu zaradzić poprzez umieszczenie stalowej płytki/rurki lub innego nieco większego magnesu między silnikiem a blatem biurka. Należy upewnić się, że otwór trzpienia ma inny rozmiar niż otwór trzpienia w DB1! Kołki są większe niż śruby wykorzystywane do mocowania. Specyfikacja techniczna: Typ Skok wrzeciona (mm) Siła maks. na DB5 (N) Blokada samoczynna na DB5 (N) Prędkość przy pełnym obciążeniu (mm/s) Cykl pracy (%) DB

4 Wykres prędkości: [mm/s] x DB5 with CBD [kg] db5 Powyższe dane uzyskano na podstawie pomiarów wykonanych w połączeniu z DB5 DESKLINE oraz skrzynką kontrolną CBD4 z dużym transformatorem. Biurko jest podnoszone. Powyższy wykres odnosi się do ładunku położonego centralnie. Podczas obciążenia momentem w systemie prowadzenia pojawi się podwyższone tarcie, które spowoduje odpowiednie zmniejszenie siły podnoszenia. System zatrzymania w położeniu krańcowym to system bazujący na specjalnych ogranicznikach, dlatego też należy uwzględnić wszystkie długości przy kalibracji. Produkt musi przemieszczać się: W kierunku do wewnątrz: wymiar zabudowy - tolerancje - 5 mm W kierunku na zewnątrz: wymiar zabudowy + długość skoku + tolerancje + 5 mm Dystans w ograniczniku: 5 mm Wysokość obudowy: 46 mm L maks. Wysokość obudowy: 46 mm Luz: 5 mm

5 Przykładowe zamówienie: DB B Wym. zabudowy: Dł. skoku: Typ silnika: Opcja: 620 mm = 620 mm 500 mm = 500 mm 0 = standard 0 = standard Kolor: B = czarna obudowa silnika RAL 9005 Otwór trzpienia: Kabel: Typ wrzeciona: Typ siłownika: 0 = plastikowy do mocowania dolnego 0 = 200 mm 0 = skok 20 mm DB5 = standard Kabel silnika: 1000mm L Kable silnika należy zamawiać oddzielnie. Numery katalogowe: (L = czarny kabel silnika o dł mm) (L = czarny kabel silnika o dł mm) (L = czarny kabel silnika o dł mm)

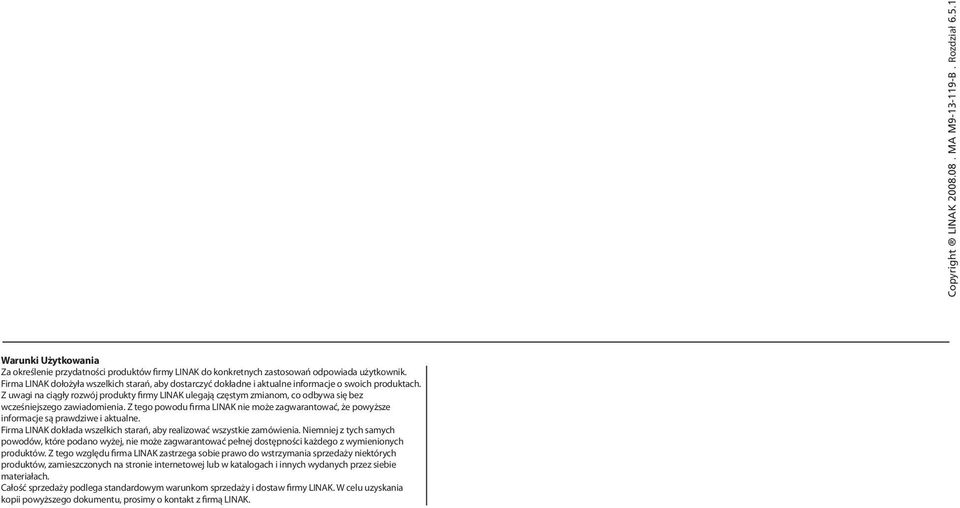

6 Warunki Użytkowania Za określenie przydatności produktów firmy LINAK do konkretnych zastosowań odpowiada użytkownik. Firma LINAK dołożyła wszelkich starań, aby dostarczyć dokładne i aktualne informacje o swoich produktach. Z uwagi na ciągły rozwój produkty firmy LINAK ulegają częstym zmianom, co odbywa się bez wcześniejszego zawiadomienia. Z tego powodu firma LINAK nie może zagwarantować, że powyższe informacje są prawdziwe i aktualne. Firma LINAK dokłada wszelkich starań, aby realizować wszystkie zamówienia. Niemniej z tych samych powodów, które podano wyżej, nie może zagwarantować pełnej dostępności każdego z wymienionych produktów. Z tego względu firma LINAK zastrzega sobie prawo do wstrzymania sprzedaży niektórych produktów, zamieszczonych na stronie internetowej lub w katalogach i innych wydanych przez siebie materiałach. Całość sprzedaży podlega standardowym warunkom sprzedaży i dostaw firmy LINAK. W celu uzyskania kopii powyższego dokumentu, prosimy o kontakt z firmą LINAK. Copyright LINAK MA M B. Rozdział 6.5.1
