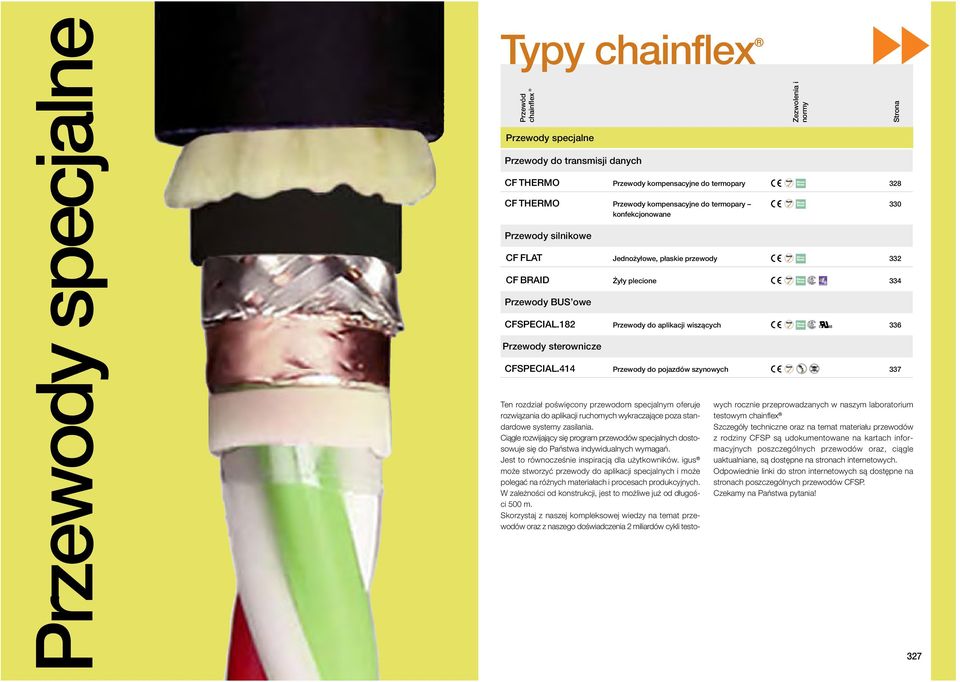

1 Przewody specjalne Typy chainflex Przewód chainflex Przewody specjalne Przewody do transmisji danych CF THERMO Przewody kompensacyjne do termopary 328 CF THERMO Przewody kompensacyjne do termopary 330 konfekcjonowane Przewody silnikowe CF FLAT Jednożyłowe, płaskie przewody 332 CF BRAID Żyły plecione 334 Przewody BUS owe CFSPECIAL.182 Przewody do aplikacji wiszących 336 Przewody sterownicze CFSPECIAL.414 Przewody do pojazdów szynowych 337 Zezwolenia i normy Ten rozdział poświęcony przewodom specjalnym oferuje rozwiązania do aplikacji ruchomych wykraczające poza standardowe systemy zasilania. Ciągle rozwijający się program przewodów specjalnych dostosowuje się do Państwa indywidualnych wymagań. Jest to równocześnie inspiracją dla użytkowników. igus może stworzyć przewody do aplikacji specjalnych i może polegać na różnych materiałach i procesach produkcyjnych. W zależności od konstrukcji, jest to możliwe już od długości 500 m. Skorzystaj z naszej kompleksowej wiedzy na temat przewodów oraz z naszego doświadczenia 2 miliardów cykli testowych rocznie przeprowadzanych w naszym laboratorium testowym chainflex Szczegóły techniczne oraz na temat materiału przewodów z rodziny CFSP są udokumentowane na kartach informacyjnych poszczególnych przewodów oraz, ciągle uaktualniane, są dostępne na stronach internetowych. Odpowiednie linki do stron internetowych są dostępne na stronach poszczególnych przewodów CFSP. Czekamy na Państwa pytania! Strona 327

2 -Przewody kompensacyjne do termopary l płaszcz zewnętrzny z l odporny na działanie oleju i chłodziwa l wytrzymały na rozdzieranie l nie zawiera PVC i halogenów Klasa (5 do dużych obciążeń 3 droga przesuwu do 50 m 3 odporny na olej) Bez halogenu W oparciu o EN CE Bez ołowiu W oparciu o 2006/95/EG W oparciu o 2011/65/EU (RoHS-II) Pomieszczenia Zgodnie z ISO-Klasą 1. Materiał płaszcza zewn. zgodny z CF D, czyste sprawdzony przez IPA według normy ISO Żyła Izolacja żyły Skręt żyły Oznakowanie żyły Ekran całości Płaszcz środkowy Przewód z odpornego na skręcanie specjalnego stopu Tabela programu dostawy Mech. wysokowartościowa mieszanka. Żyły jednowarstwowe z krótkim skręconym skokiem skrętu. Zgodnie ze specyfikacją przewodów thermo Tabela programu dostawy Ekstremalnie odporny na zginanie ocynkowany splot miedziany. Gęstość liniowa ok. 70%, optyczna ok. 90%. Materiał włókninowy z warstwą zewnętrzną. l Prawie nieograniczona olejoodporność l zastosowanie wewnątrz i na zewnątrz, z średnim nasłonecznieniem l samonośne drogi przesuwów i do 50 m w aplikacjach ślizgowych l Obrabiarki, urządzenia do obsługi regałów wysokiego składowania, przemysł opakowaniowy, systemy szybkiej manipulacji, zimne strefy Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika, niskoadhezyjna mieszanka silnie odporna na ścieranie na podstawie (w oparciu o DIN VDE 0282 część 10). Kolor: Zgodnie ze specyfikacją przewodów thermo Tabela programu dostawy Promień gięcia ruchomy< 10 m przesuwu: min. 12,5 x d 10 m przesuwu: min. 15 x d stały min. 5 x d Temperatura ruchoma-20 C do +80 C stała -40 C do +80 C v maks. 2 m/s, 1 m/s samonośny/ślizgowy a maks. 20 m/s 2 Droga przesuwu Odporność na UV Samonośne drogi przesuwów i do 50 m w aplikacjach ślizgowych, klasa 3 Średnia Napięcie nominalne 300/300 V (w oparciu o DIN VDE 0245) Napięcie próbne 1500 V.J.001.K.001.K.002.T.002 Materiały termoelekteryczne Ilość żył i przekrój Kod koloru * Przekrój przewodnika miedzianego jest zgodny z przekrojem wydajnym energetycznie. maks. [mm] (2x0,23)C 5, (2x0,23)C 5, (2x0,23)C+3G0,5 7, (2x0,23)C+3G0,5 7, Kolor płaszcza.j.001 Fe-CuNi (2x0,23)C + czarny, - biały czarny,.k.001 NiCr-Ni (2x0,23)C + zielony, - biały zielony.k.002 NiCr-Ni (2x0,23)C + zielony, - biały zielony Cu 3G0,5 brązowy, niebieski, żółty-zielony.t.002 Cu-CuNi (2x0,23)C + brązowy, - biały brązowy Cu 3G0,5 brązowy, niebieski, żółty-zielony 39,60 46,90 67,95 56,60 Olej Odporny na oleje (w oparciu o DIN EN ), klasa 3. Bez silikonu Bez substancji zakłócających lakierowanie (w oparciu o PV stan z 1992) Przykład zamówienia:.k.001 w wymaganej długości (0,5 m) Przewód chainflex K.001 Kod termopary-typ Przykład obliczenia dla 4 m.k.001: 4 m x 39,60 = 158,40 PLN 329

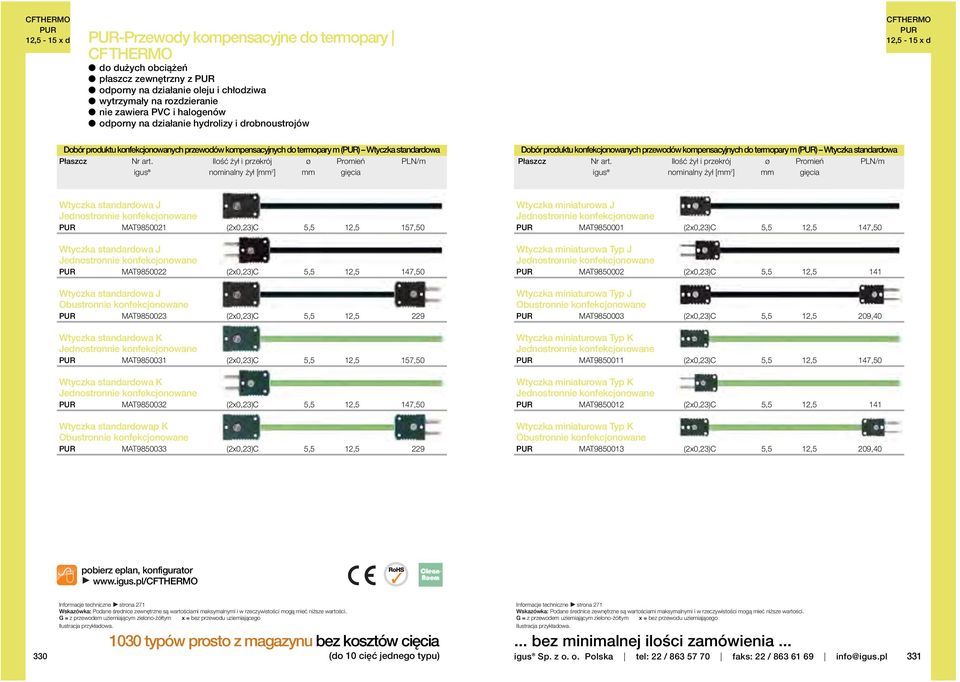

3 -Przewody kompensacyjne do termopary l płaszcz zewnętrzny z l odporny na działanie oleju i chłodziwa l wytrzymały na rozdzieranie l nie zawiera PVC i halogenów Dobór produktu konfekcjonowanych przewodów kompensacyjnych do termopary m () Wtyczka standardowa Płaszcz Ilość żył i przekrój ø Promień igus mm gięcia Dobór produktu konfekcjonowanych przewodów kompensacyjnych do termopary m () Wtyczka standardowa Płaszcz Ilość żył i przekrój ø Promień igus mm gięcia Wtyczka standardowa J MAT (2x0,23)C 5,5 12,5 157,50 Wtyczka miniaturowa J MAT (2x0,23)C 5,5 12,5 Wtyczka standardowa J MAT (2x0,23)C 5,5 12,5 Wtyczka miniaturowa Typ J MAT (2x0,23)C 5,5 12,5 141 Wtyczka standardowa J MAT (2x0,23)C 5,5 12,5 229 Wtyczka miniaturowa Typ J MAT (2x0,23)C 5,5 12,5 209,40 Wtyczka standardowa K MAT (2x0,23)C 5,5 12,5 157,50 Wtyczka miniaturowa Typ K MAT (2x0,23)C 5,5 12,5 Wtyczka standardowa K MAT (2x0,23)C 5,5 12,5 Wtyczka miniaturowa Typ K MAT (2x0,23)C 5,5 12,5 141 Wtyczka standardowap K MAT (2x0,23)C 5,5 12,5 229 Wtyczka miniaturowa Typ K MAT (2x0,23)C 5,5 12,5 209, Informacje techniczne strona 271 Informacje techniczne strona

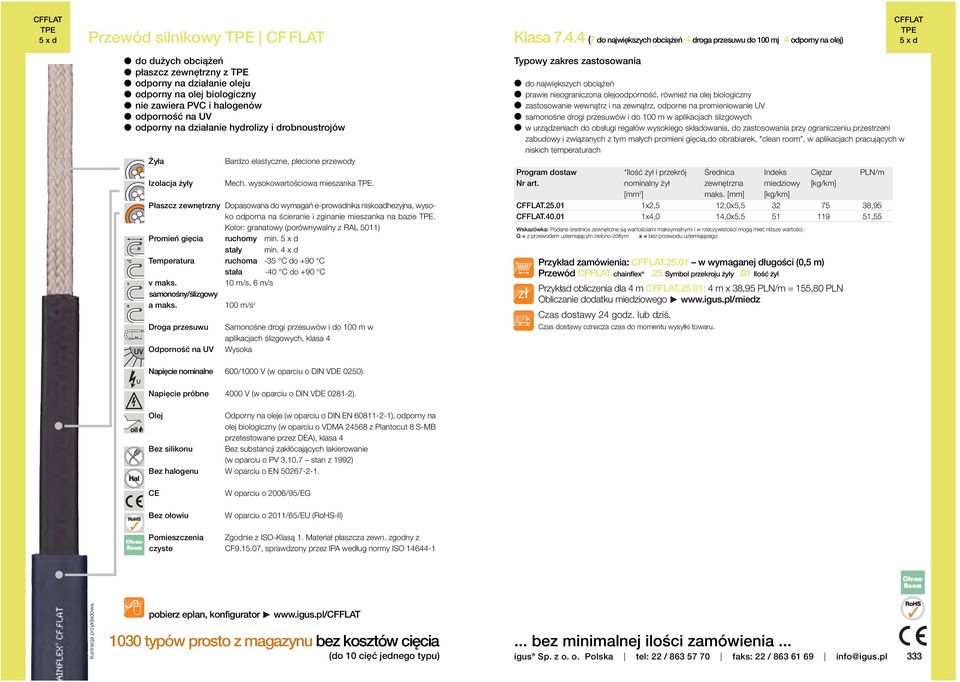

4 CFFLAT 5 x d Przewód silnikowy CFFLAT Klasa (7 do największych obciążeń 4 droga przesuwu do 100 mj 4 odporny na olej) CFFLAT 5 x d l płaszcz zewnętrzny z l odporny na działanie oleju l odporny na olej biologiczny l nie zawiera PVC i halogenów l odporność na UV Żyła Izolacja żyły Bardzo elastyczne, plecione przewody Mech. wysokowartościowa mieszanka. Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika niskoadhezyjna, wysoko odporna na ścieranie i zginanie mieszanka na bazie. Kolor: granatowy (porównywalny z RAL 5011) Promień gięcia ruchomy min. 5 x d stały min. 4 x d Temperatura ruchoma -35 C do +90 C stała -40 C do +90 C v maks. 10 m/s, 6 m/s samonośny/ślizgowy a maks. 100 m/s 2 Droga przesuwu Odporność na UV Samonośne drogi przesuwów i do 100 m w aplikacjach ślizgowych, klasa 4 Wysoka l do największych obciążeń l prawie nieograniczona olejoodporność, również na olej biologiczny l zastosowanie wewnątrz i na zewnątrz, odporne na promieniowanie UV l samonośne drogi przesuwów i do 100 m w aplikacjach ślizgowych l w urządzeniach do obsługi regałów wysokiego składowania, do zastosowania przy ograniczeniu przestrzeni zabudowy i związanych z tym małych promieni gięcia,do obrabiarek, "clean room", w aplikacjach pracujących w niskich temperaturach CFFLAT CFFLAT Przykład zamówienia: CFFLAT w wymaganej długości (0,5 m) Przewód CFFLAT chainflex.25 Symbol przekroju żyły.01 Ilość żył Przykład obliczenia dla 4 m CFFLAT.25.01: 4 m x 38,95 = 155,80 PLN maks. [mm] 1x2,5 12,0x5, x4,0 14,0x5, ,95 51,55 Napięcie nominalne 600/1000 V (w oparciu o DIN VDE 0250). Napięcie próbne 4000 V (w oparciu o DIN VDE ). Olej Odporny na oleje (w oparciu o DIN EN ), odporny na olej biologiczny (w oparciu o VDMA z Plantocut 8 S-MB przetestowane przez DEA), klasa 4 Bez silikonu Bez substancji zakłócających lakierowanie (w oparciu o PV stan z 1992) Bez halogenu W oparciu o EN CE Bez ołowiu W oparciu o 2006/95/EG W oparciu o 2011/65/EU (RoHS-II) Pomieszczenia Zgodnie z ISO-Klasą 1. Materiał płaszcza zewn. zgodny z czyste CF , sprawdzony przez IPA według normy ISO

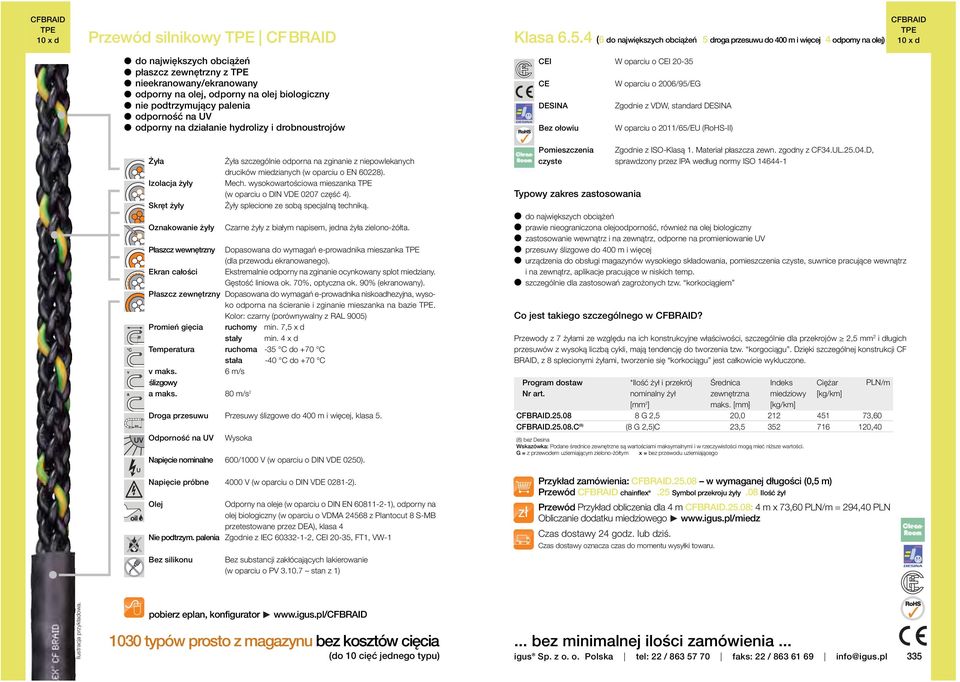

5 CFBRAID 10 x d Przewód silnikowy CFBRAID Klasa (6 do największych obciążeń 5 droga przesuwu do 400 m i więcej 4 odporny na olej) CFBRAID 10 x d l do największych obciążeń l płaszcz zewnętrzny z l nieekranowany/ekranowany l odporny na olej, odporny na olej biologiczny l nie podtrzymujący palenia l odporność na UV CEI W oparciu o CEI CE W oparciu o 2006/95/EG DESINA Zgodnie z VDW, standard DESINA Bez ołowiu W oparciu o 2011/65/EU (RoHS-II) Żyła Izolacja żyły Skręt żyły Oznakowanie żyły Żyła szczególnie odporna na zginanie z niepowlekanych drucików miedzianych (w oparciu o EN 60228). Mech. wysokowartościowa mieszanka (w oparciu o DIN VDE 0207 część 4). Żyły splecione ze sobą specjalną techniką. Czarne żyły z białym napisem, jedna żyła zielono-żółta. Płaszcz wewnętrzny Dopasowana do wymagań e-prowadnika mieszanka (dla przewodu ekranowanego). Ekran całości Ekstremalnie odporny na zginanie ocynkowany splot miedziany. Gęstość liniowa ok. 70%, optyczna ok. 90% (ekranowany). Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika niskoadhezyjna, wysoko odporna na ścieranie i zginanie mieszanka na bazie. Kolor: czarny (porównywalny z RAL 9005) Promień gięcia ruchomy min. 7,5 x d stały min. 4 x d Temperatura ruchoma -35 C do +70 C stała -40 C do +70 C v maks. 6 m/s ślizgowy a maks. 80 m/s 2 Droga przesuwu Przesuwy ślizgowe do 400 m i więcej, klasa 5. Odporność na UV Wysoka Napięcie nominalne 600/1000 V (w oparciu o DIN VDE 0250). Pomieszczenia Zgodnie z ISO-Klasą 1. Materiał płaszcza zewn. zgodny z CF34.UL D, czyste sprawdzony przez IPA według normy ISO l do największych obciążeń l prawie nieograniczona olejoodporność, również na olej biologiczny l zastosowanie wewnątrz i na zewnątrz, odporne na promieniowanie UV l przesuwy ślizgowe do 400 m i więcej l urządzenia do obsługi magazynów wysokiego składowania, pomieszczenia czyste, suwnice pracujące wewnątrz i na zewnątrz, aplikacje pracujące w niskich temp. l szczególnie dla zastosowań zagrożonych tzw. korkociągiem Co jest takiego szczególnego w CFBRAID? Przewody z 7 żyłami ze względu na ich konstrukcyjne właściwości, szczególnie dla przekrojów 2,5 mm 2 i długich przesuwów z wysoką liczbą cykli, mają tendencję do tworzenia tzw. korgociągu. Dzięki szczególnej konstrukcji CF BRAID, z 8 splecionymi żyłami, tworzenie się korkociągu jest całkowicie wykluczone. CFBRAID CFBRAID C (8) maks. [mm] (8) bez Desina 8 G 2,5 20, (8 G 2,5)C 23, ,60 120,40 Napięcie próbne 4000 V (w oparciu o DIN VDE ). Olej Odporny na oleje (w oparciu o DIN EN ), odporny na olej biologiczny (w oparciu o VDMA z Plantocut 8 S-MB przetestowane przez DEA), klasa 4 Nie podtrzym. palenia Zgodnie z IEC , CEI 20-35, FT1, VW-1 Bez silikonu Bez substancji zakłócających lakierowanie (w oparciu o PV stan z 1) Przykład zamówienia: CFBRAID w wymaganej długości (0,5 m) Przewód CFBRAID chainflex.25 Symbol przekroju żyły.08 Ilość żył Przewód Przykład obliczenia dla 4 m CFBRAID.25.08: 4 m x 73,60 = 294,40 PLN 335

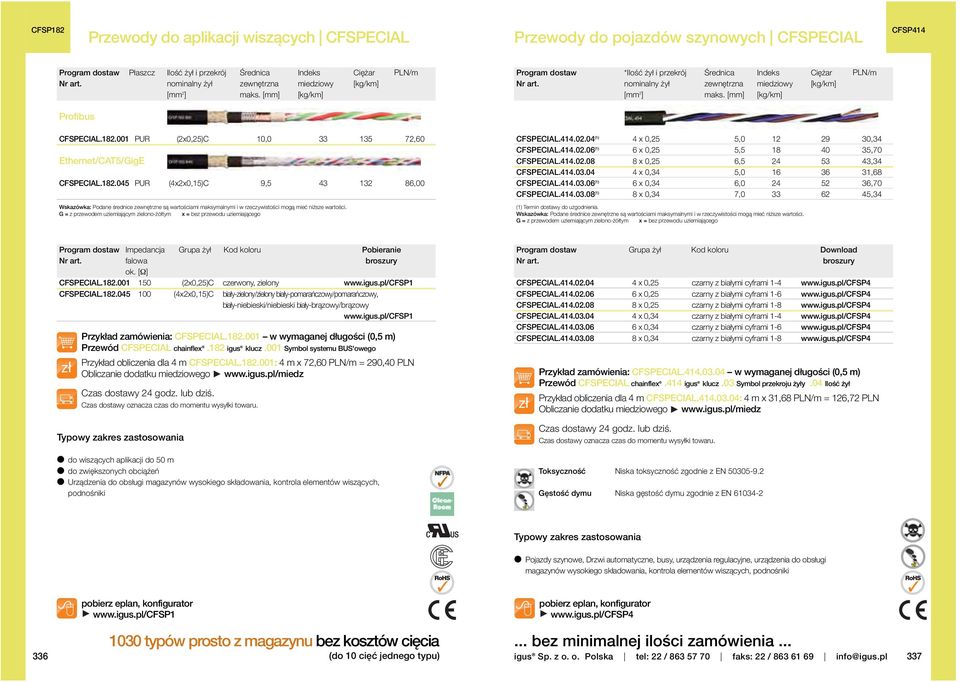

6 CFSP182 Przewody do aplikacji wiszących CFSPECIAL Przewody do pojazdów szynowych CFSPECIAL CFSP414 Płaszcz Ilość żył i przekrój maks. [mm] maks. [mm] Profibus CFSPECIAL Ethernet/CAT5/GigE CFSPECIAL (2x0,25)C 10, (4x2x0,15)C 9, ,60 86,00 CFSPECIAL (1) CFSPECIAL (1) CFSPECIAL CFSPECIAL CFSPECIAL (1) CFSPECIAL (1) 4 x 0,25 5, x 0,25 5, x 0,25 6, x 0,34 5, x 0,34 6, x 0,34 7, ,34 35,70 43,34 31,68 36,70 45,34 (1) Termin dostawy do uzgodnienia. ok. [Ω] CFSPECIAL (2x0,25)C czerwony, zielony CFSPECIAL (4x2x0,15)C biały-zielony/zielony biały-pomarańczowy/pomarańczowy, biały-niebieski/niebieski biały-brązowy/brązowy Impedancja falowa Przykład zamówienia: CFSPECIAL w wymaganej długości (0,5 m) Przewód CFSPECIAL chainflex.182 igus klucz.001 Symbol systemu BUS'owego Przykład obliczenia dla 4 m CFSPECIAL : 4 m x 72,60 = 290,40 PLN Grupa żył Kod koloru Pobieranie broszury l do wiszących aplikacji do 50 m l do zwiększonych obciążeń l Urządzenia do obsługi magazynów wysokiego składowania, kontrola elementów wiszących, podnośniki CFSPECIAL x 0,25 czarny z białymi cyframi CFSPECIAL x 0,25 czarny z białymi cyframi CFSPECIAL x 0,25 czarny z białymi cyframi CFSPECIAL x 0,34 czarny z białymi cyframi CFSPECIAL x 0,34 czarny z białymi cyframi CFSPECIAL x 0,34 czarny z białymi cyframi Grupa żył Przykład zamówienia: CFSPECIAL w wymaganej długości (0,5 m) Przewód CFSPECIAL chainflex.414 igus klucz.03 Symbol przekroju żyły.04 Ilość żył Przykład obliczenia dla 4 m CFSPECIAL : 4 m x 31,68 = 126,72 PLN Kod koloru Toksyczność Niska toksyczność zgodnie z EN Gęstość dymu Niska gęstość dymu zgodnie z EN Download broszury l Pojazdy szynowe, Drzwi automatyczne, busy, urządzenia regulacyjne, urządzenia do obsługi magazynów wysokiego składowania, kontrola elementów wiszących, podnośniki
