Wszechstronny E4.1 Seria E4.42

Transkrypt

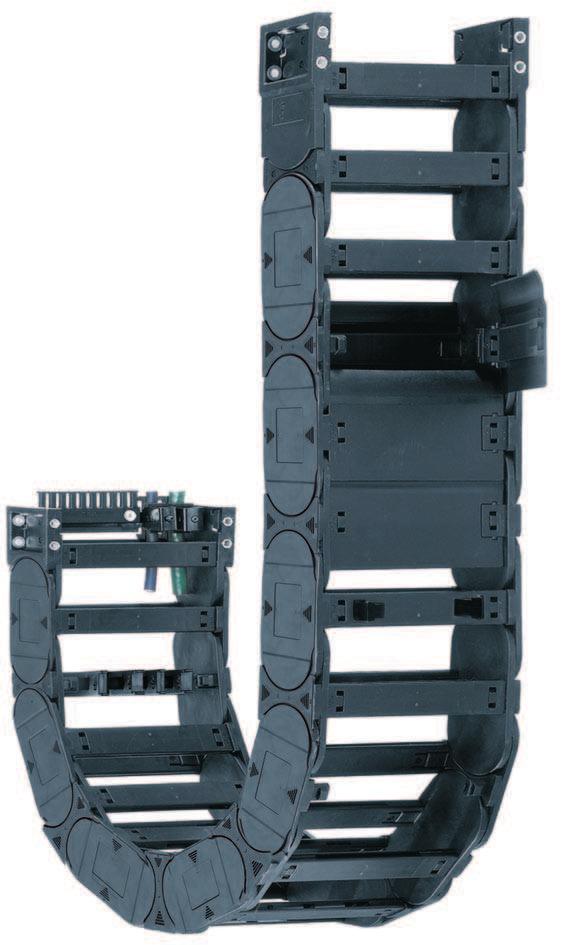

1 Wszechstronny E4.1 Seria Indeks cenowy Seria Seria Seria Niski poziom hałasu dzięki zastosowaniu specjalnych podkładek gumowych Certyfikat IPA na życzenie Klasyfikacja ESD: Wersja ESD/ATEX z przewodnością dostępna na zamówienie Prosta idea dzięki wewnętrznym i zewnętrznym ogniwom System zderzakowy z "hamulcem" w celu zredukowania hałasu Według projektu z podcięciami, posiada dużą stabilność i nośności 15 % większa na na rozciąganie (w porównaniu do najlepszej serii E4), większa długość samonośna dzięki odbojom zintegrowanym i promieniowym Szybki montaż i demontaż poprzeczek 85.X.Q Wewnętrzny podział prowadnika z pełną gamą separatorów również dla szybkiego wkładania kabli dostępny z T2 Wersja NC "bez naprężenia wstępnego" po prostu przez przekręcenie zewnętrznych ogniw na zewnątrz można tworzyć nowe możliwości Poprzeczki wyjmowane wzdłuż obu promieni Zamocowane na zawiasach pokrywy usuwane wzdłuż zewnętrznego promienia E Tube Szerokie, zaokrąglone plastikowe poprzeczki przyjazne kablom Otwieranie E Chains : Usunąć poprzeczki i klipsy wsunąć śrubokręt w gniazdo, przycisnąć, podważyć i usunąć poprzeczkę Usuwanie pokryw/dna (E Tube) wsunąć śrubokręt w gniazdo, przycisnąć, podważyć i usunąć poprzeczkę Kiedy stosować serię //: Gdy wymagana jest wersja dla cichej pracy Dla bardzo dużych prędkości/przyspieszeń Dla długich przesuwów Dla dużych dodatkowych obciążeń Kiedy nie stosować tej serii: Gdy wymagane są ekstremalnie niskie wibracje E Chain /E Tube Seria E6.40, strona 5.88 Seria R6.40, strona 5.90 Gdy wymagany jest jednostronnie otwierany E Chain /E Tube z powodów ekonomicznych Seria 400/450/480/500, strona Przykład zamównienia kompletnego E-Chain Prosimy określić długość prowadnika lub ilość ogniw Przykład: 5 m lub 75 ogniw 5 m E-Chain z 2 separatorami 82 montowane co 2 ogniwo Podział wewnętrzny 1 zestaw C Element mocujący Więcej informacji

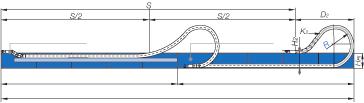

2 E4.1 Seria Montaż Wymiar Dane techniczne Długość samonośna FL G = z prostym odc. górnym FL B = z dozwolonym zwisem Więcej informacji Konstrukcja, strona 5.8 D R S S/ FL G FL B Długość samonośna [m] Podziałka = 67 mm/link Ogniwa/m = 15 (1005 mm) Dł. prowadnika = S / 2 + K R H D K H D K ciężar wypełnienia [kg/m] Punkt ruchomy Punkt nieruchomy Długość przesuwu S [m] 64 H - 64 H H F = H + 40 S R H = Długość przesuwu = Promień gięcia = Nominalna wysokość wbudowania H F = Wymagana wysokość wbudowania H RI = Wysokość wew. rynny D = Nadmiar promienia E Chain K w pozycji końcowej = R + "zabezpieczenie" D 2 = Nadmiar długie przesuwy, ślizgowe K 2 = *Dodatek H 2 = *wysokość wmontowania *jeżeli element mocujący jest poniżej Inne metody instalacji Pionowe,wiszące 100 m Pionowe,stojące 6 m Na boku, samonośne 2 m Obrotowe wymagają dodat. obliczeń Dłuższa niepodparta długość na zapytanie Krótki przesuw samonośny Niepodparty E Chain posiada wstępne naprężenie co wydłuża żywotność. Musi być zachowany luz H F. Proszę o konsultację, jeśli przestrzeń jest szczególnie ograniczona. Wymagana wysokość wbudowania: H F = H + 40 mm (z kg/m ciężarem wypełnienia) System E4.1 telefon: 22 / Wysokość wew.: mm telefaks: 22 / Długi przesuw 10 m do maks. 00 m Dł. prowadnika = S / 2 + K 2 Punkt ruchomy Punkt nieruchomy Rynna prowadząca z listwą ślizgową Rynna prowadząca bez listwy ślizgowej Całkowita długość rynny prowadzącej W przypadku przesuwów między 4 i 10 m zalecamy dłuższe długości samonośne. Aplikacja ślizgowa, długi przesuw (max. 00 m) W tym przypadku górny odcinek E Chain ślizga się częściowo po dolnym elemencie. Zalecamy przed realizacją skontaktować się z naszymi inżynierami. Prędkość / przyspieszenie FL G max. 20 [m/s] / max. 200 [m/s 2 ] Prędkość / przyspieszenie FL B max. [m/s] / max. 6 [m/s 2 ] Prędkość ślizgowa / przyspieszenie (maximum) max. 10 [m/s] / max. 50 [m/s 2 ] Materiał dozwolona temperatura C igumid G / 40 up to +120 C Klasa palności, igumid G VDE 004 IIC UL94 HB Dane techniczne C Szczegóły właściwości materiałów strona Więcej informacji

3 E4.1 Seria Asortyment Seria - E-Chain z poprzeczkami w każdym ogniwie Systemy E Chain igus 8 max. Struktura numeru art Kolor czarny Promień gięcia Szerokość R Poprzeczki w każdym ogniwie Dla sztywnych hydraulicznych węży Dla aplikacji szczególnie wymagający Obustronnie otwierane Seria Seria - E-Chain z poprzeczkami co drugie ogniwo telefon: 22 / telefaks: 22 / max. Struktura numeru art Kolor czarny Promień gięcia R Standard = poprzeczki co drugie ogniwo Niemal prawie w każdym zastosowaniu Obustronnie otwierane Łatwy montaż Stabilne Atrakcyjna cena Szerokość Seria Series - Całkowicie zamknięta E Tube Całkowicie zamknięta igus Sp. z o. o Warszawa 8 max. Struktura numeru art Kolor czarny Promień gięcia R Rewelacyjna ochrona przewodów przed brudem Ochrona przed gorącymi wiórami Pokrywy wzdłuż wewnętrznego promienia są całkowicie usuwalne. Pokrywy wzdłuż zewnętrznego promienia są z jednej strony zatrzaskowe z drugiej z zawiasem by przytrzymać przy prowadniku. Mogą być całkowicie usuwalne. Szerokość Seria info@igus.pl Cicha praca!... dzięki specjalnie zaprojektowanym gumowym podkładkom Seria ES4.1 Przykład zamówienia: ES Seria HS4.1 Przykład zamówienia: HS Seria RS4.1 Przykład zamówienia: RS Więcej informacji: lub telefon: 22 / Więcej informacji TIP!

4 E4.1 Seria Asortyment Nr... art [mm] [mm] [kg/m] [kg/m] [kg/m] // * ,92 1,804 2,150 / ,01 1,858 // ,059 1,872 2,280 // ,119 1,90 // ,188 1,97 2,520 // ,25 1,960 2,570 / ,247 1,966 // ,41 2,014 2,70 / ,85 2,05 // ,460 2,07 2,980 / ,484 2,085 // ,55 2,119,150 / ,571 2,128 / ,610 2,148 // ,715 2,200,450 / ,757 2,221 / ,841 2,26 / ,865 2,275 // ,979 2,2 4,250 / ,048 2,67 / ,108 2,97 / ,16 2,411 // ,24 2,464 4,890 / ,262 2,474 / ,48 2,517 / ,99 2,5 / ,588 2,67 / ,669 2,677 / ,70 2,708 / ,786 2,76 / ,840 2,76 TIP! Gorące wióry do 850 C E Tube do których nie przylegają wióry gorące o temp. do 850 C. W niektórych aplikacjach w zależności od rozmiaru i ilości wiórów powstają roztopione ślady. To nie będzie możliwe z materiałem "igumid HT" Więcej informacji telefon 22 / System E4.1 Wysokość wew.: mm telefon: 22 / telefaks: 22 / *tylko usuwane pokrywy, bez opcji zwisającej **nie dla R4.2 Dostępne promienie gięcia R [mm] 075** 100** uzupełnić o wybrany promień. Przykład: = kolor standardowy, inne kolory strona 66 Podziałka: 67 mm/ogniwo - Ogniw/m = 15 Poszerzone poprzeczki dla dużych średnic węży hydraulicznych strona Pojedyncza poprzeczka, E Chain, nr art. 85. Pojedyncza pokrywa, E Tube, nr art dla ogniwa E-Chain, pojedyncza część Ogniwo strony wew., każde lewe/prawe Ogniwo strony zew., każde lewe/prawe Pojedyncza poprzeczka, E Chain, nr art..01 (dla wszystkich promieni) Ogniwo strony wew., część pojedyncza nr art..02. R Ogniwo strony wewnętrznej Ogniwo strony zewnętrznej Pojedyncze dno, E Tube, nr art Więcej informacji

5 E4.1 Seria Podział wewnętrzny Standard 5 7,5 21 7,5, X.4.1 min.0 Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 0 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. Stand. separator, szeroka podstawa Standard - dla wszystkich aplikacji Separator z szeroką podstawą dla maksymalniej niezamontowany.1 wytrzymałości mocowania i bezpiecznego utrzymania 14 zamontowany.1.1 w prowadnikach i E Tubes. Separator, wąska podstawa Dla wielu cienkich kabli Separator z waską podstawą dla wielu cienkich niezamontowany. przewodów w aplikacjach na boku. Umożliwia 7 zamontowany..1 oszczędność miejsca w prowadnikach i E Tubes. Dostępne również dla poprzeczek Quicklock. 2, ,25 Asymetryczny separator niezamontowany.4 zamontowany.4.1 Dla aplikacji na boku Asymetryczny separator dla określonej odłegłości, bez dodatkowych rozpórek dla prowadników E Chains i E Tubes. Standardowy separator, szeroka podstawa.1 Separator dla poprzeczek QuickLock.2 Separator, wąska podstawa. Separator, asymetryczny.4 Separator wypustowy.5 Pełne półki, sztywne 200.XX Konfigurator podziału wewnętrznego twojego prowadnika igus.pl/chainsxpert

6 E4.1 Seria Podział wewnętrzny Standard 5 7,5 21 7,5, X 210.X.5.1 min.0 Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 0 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. 4 Separator dla poprzeczek QuickLock Do szybkiego montażu Separator igus dla poprzeczek QuickLock85.XQ niezamontowany.2 stabilnie trzyma z jednej strony szeroką podstawę, wąską 14 zamontowany.2.1 po przeciwnej stronie dla łatwiejszego montażu, również dla prowadników 4 Separator wpustowy dla poprzeczek wpustowych Bezpieczne mocowanie w odstępach co 5 mm. Separator wpustowy dla nowych wpustowych poprzeczek niezamontowany.5 ze skalą. Dla dokładnego pozycjonowaniu w prowadnikach. 14 zamontowany.5.1 Rekomendowane dla aplikacji pracujących na boku.,4 X -1 Pełne półki, sztywne Podział poziomy Półki zamykają się bezpiecznie na separatorach po obydwu niezamont. 200.X stronach, stała szerokość możliwa. Separatory mogą się zamontowany 210.X poruszać dowolnie wokół półki poziomo. Do użytku na 1 poziomie. Pełne półki, sztywne - do standardowego podziału wewnętrznego Szer. X [mm] niezamont. zamont. Szer. X [mm] niezamont. zamont. Szer. X [mm] niezamont. zamont Więcej informacji

7 E4.1 Series Podział wewnętrzny Opcje Elementy z poprzednich opcji podziału wewnętrznego są nadal dostępne E-Tube X 98 T42M E-Chains Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 0 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. min.0 2,5 10 Otwarty sep. szczel. dla E-Chains /E-Tube niezamontowany 9 7 zamontowany 9 8 Otwarty separator szczelinowy 97(jednostronnie otwarty) Może być później połączony z istniejącymi systemami podziału wewnętrznego bez konieczności wczesniejszegi ich demontażu. 6 Separator szczelinowy dla E-Chains /E-Tubes niezamontowany 9 1 zamontowany 9 2 Separator szczelinowy 91 Separator szczelinowy stosowany jest do bardzo drobnego podziału. Nie może on być zamontowany w istniejący już podział, bez wcześniejszego zdemontowania Separator szczelinowy dla E-Chains niezamontowany T zamontowany TM Separator szczelinowy T (tylko dla E-Chains ) Idealny dla podziału wewnętrznego i pierwszego montażu. Szybki montaż i demontaż. 21 Separator blokujący dla E-Chains niezamont. zamontowany Separator blokujący 804 (tylko dla E-Chains ) Dla aplikacji stosowanych w bardzo wysokiej wilgotności ( >85%). 4 2,5 10 X-8 Separator blokujący dla E-Tube niezamont. 8 zamontowany 8 4 Półka niezamont. 86.X zamontowany 87.X Separator blokujący 8 (tylko dla E-Tube) Dla E Tube. Półki 86.X Dla poziomego podziału. Półki o różnej szerokości mogą być montowane na różnych wysokościach (z wyjątkiem kombinacji 804, 8) Konfigurator podziału wewnętrznego twojego prowadnika igus.pl/chainsxpert

8 E4.1 Series Podział wewnętrzny Opcje Elementy z poprzednich opcji podziału wewnętrznego są nadal dostępne X min.0 Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 0 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. 8 Płytka pośrednia dla E-Chains / E-Tube niezamontowany 8 8 zamontowany 8 9 Płytka pośrednia 88 Płytka pośrednia stanowi podstawę dla półek. Półki mogą być umieszczone w różnych wysokościach (w odstępach co 7mm) 4 Płytka boczna dla E-Chains / E-Tubes niezamontowany 8 6 zamontowany 8 7 Płytka boczna 86 Działa jak płytka pośrednia. To pozwala na modułową separację blisko boku prowadnika. Półki opcja dla podziału wewnętrznego Szer. X [mm] niezamontowane zamontowane Szer. X [mm] niezamontowane zamontowane Szer. X [mm] niezamontowane zamontowane Więcej informacji

9 Systemy E Chain igus E4.1 Seria Asortyment Ogniwa pośrednie dla ekstremalnie szerokiego E Chain do m Dla aplikacji, w których wypełnienie jest szczególnie ciężkie i wymaga niezwykle szerokiego E Chains (do 000 mm) Ogniwa pośrednie można przedłużać praktycznie do nieograniczonej długości "ramię w ramię" Wypełnienie prowadnika może być zwiększone, gdy będzie potrzeba dołożyć ciężar w postaci kabli Ogniwa pośrednie mogą być używane z E Chains, E Tubes albo jako kombinacja obydwu Są dostępna dla aplikacji nieodpartych oraz ślizgowych z rynną E Chains z ogniwami pośrednimi są dostępne z elementami mocującymi KMA lub stalowymi 1 2 telefon: 22 / telefaks: 22 / Struktura numeru art..10 /20 / /2/. R.0 22,5 12, ± ( ) + 1 ± Poszerzone poprzeczki cenna wskazówka dla aplikacji z rurami odciągowymi Dostępne dla węży pneumatycznych o maksymalnej średnicy zewnętrznej 105mm Ślizgowa aplikacja z zamont.i poprzeczkami wzdłuż zew. promienia i w specjalnej rynnie prowadzącej Aplikacja ślizgowa nie jest zalecana z zamontowanymi poprzeczkami wzdłuż wewnętrznego promienia Poszerzona poprzeczka może być dodana bezpośrednio do bocznych ogniw lub może być kombinacją z otwieranymi zatrzaskowo poprzeczkami ø 5,5 igus Sp. z o. o Warszawa Zalecamy konsultacje z igus, gdy twoja aplikacja wymaga poszerzonych poprzeczek. Chętnie służymy pomocą przy powstawaniu projektu RHD115 okrągła poszerzona poprzeczka jako RD115 okrągła poszerzona kombinacja z otwieranymi zatrzaskowo poprzeczkami poprzeczka dodana bezpośrednio do bocznych ogniw Max Ø [mm] Forma Instalacja Kombinacja z węża boczna ogniwa poprzeczkami otw RHD RD = okrągłe + = tak / = nie Poprzeczka z zawiasem Standardowe poprzeczki są całkowicie usuwalne. Zaprojektowano dla przypadków, gdy poprzeczki "snap open" muszą pozostać przy otwartym prowadniku E Chain Długość: 7.5mm rozdzielamy na nr art poprzeczka "snap open" (krótka) i 7,5mm nr art info@igus.pl ,5 mm Podczas projektowania prosimy o konsultacje z igus Opcja 1 Opcja 2 Opcja Opcja Więcej informacji

10 E4.1 Seria Akcesoria Elementy mocujące KMAx Punkt ruchomy Standard - Opcja KMA* - wahadłowy Zalecany dla aplikacji samonośnych i ślizgowych Uniwersalny montaż, możliwość zainstalowania do każdej powierzchni Montaż po zewnętrznej stronie przekroju Ograniczone warunki instalacji Oporne na korozję *KMA Polimerowo Metalowy Element Mocujący 0/ zależy od promienia Punkt nieruchomy 0/ Warianty instalacyjny powstające automatycznie przez wybór elementu mocującego KMA Standardowa pozycja ceownika Punkt ruchomy Opcja KMA - zamocowany Zalecany dla aplikacji pionowych wiszących / stojących Dodatkowow: uniwersalnie montowane opcje ceownika odporne na korozję zamocowane łączniki dla bardzo wysokich przyspieszeń 1/ Punkt nieruchomy 1/ Warianty instalacyjny powstające automatycznie przez wybór elementu mocującego KMA Standardowa pozycja ceownika Punkt ruchomy 1/ (zamocowany) (zamocowany) 1/ ,5 22,5 Więcej informacji [mm] Punkt nieruchomy 0/ (wahadłowy) (wahadłowy) 0/ Indeks szer. pełny zestaw wahadłowy zamocowany.05. E4./0 E4./ C C E4./0 E4./ C C E4./0 E4./ C E4./0 E4./ C C E4./0 E4./ C C E4./0 E4./ C C E4./0 E4./ C C C E4./0 E4./ C C 212 Indeks szer. 22,5 Prosimy wstawić 1 dla nieparzystej i 2 dla parzystej liczby ogniw 5,5 pełny zestaw 12,5 wahadłowy zamocowany [mm] C C E4./0 E4./ C C C C E4./0 E4./ C C C C C C C C C 400 Wymiary i konfiguracja zamówienia Struktura numeru art. (wahadłowy) C 0. Struktura numeru art. (sztywny) C 1. Opcjonalnie z ceownikiem Pełny zestaw nieparzyste/parz, Szerokość E4.20 = E-Chain R4.20 = E-Tube Opcjonalnie z ceownikiem Pełny zestaw nieparzyste/parz, Szerokość 1 = E-Chain 1 = E-Tube Uwaga: System E4.1 może być zakończony łącznikiem zew. lub wew. Prosimy pamiętać, że na punkcie ruchomym zawsze zew. łącznik tworzy pierwsze ogniwo. W zależności od parzystej lub nieparzystej liczby ogniw rozróżnia się dwa numery artykułów: 1 dla nieparzystej liczby ogniw lub 2 dla parzystej liczby ogniw Pełny zestaw, oba końce: C (parzyste) Jednoczęściowe zamówienie:bei C (parzyste) Elem. mocujący punku ruchomego C (parzyste) Elem. mocując punktu nieruchomego

11 2 8 6 Systemy E Chain igus Obejmy Chainfix i obejmy Chainfix ze stali szlachetnej maks. siła ciągnąca, z regulowanym wew. gniazdem sześciokątnym. Dostępne jako pojedyncze, podwójne i potrójne zaciski. Seria Akcesoria System odciążenia ciągu Chainfix Obejmy Chainfix dla ceownika pojedyncza część podwójne zaciski potrójne zaciski Kabel stal stal nierdzewna stal stal nierdzewna stal stal nierdzewna ø [mm] CFX12.1 CFX12.1.E CFX12.2 CFX12.2.E CFX CFX14.1 CFX14.1.E CFX14.2 CFX14.2.E CFX CFX16.1 CFX16.1.E CFX16.2 CFX16.2.E CFX CFX18.1 CFX18.1.E CFX18.2 CFX18.2.E CFX CFX20.1 CFX20.1.E CFX20.2 CFX20.2.E CFX CFX22.1 CFX22.1.E CFX22.2 CFX22.2.E CFX CFX26.1 CFX26.1.E CFX26.2 CFX26.2.E CFX0.1 CFX0.1.E CFX0.2 CFX0.2.E 26 0 CFX4.1 CFX4.1.E CFX4.2 CFX4.2.E 0 4 CFX8.1 CFX8.1.E 4 8 CFX.1 CFX.1.E 8 telefon: 22 / telefaks: 22 / Modularne nasadowe odciążenia ciągu dla ceownika Dostępne dla wszystkich E Chains igus z ceownikiem i nadają się do montażu w ele. przyłączeniowych KMA lub do zaciskania na poprzeczkach otwierających. Wysokie siły rozciągania, mocowane na wcisk modułowe odciążenie ciągu Kamień odciążenia ciągu - Chainfix Nugget dla ceownika Odciążenie ciągu do zamocowania kabli o średnicy od Ø 20 mm. Łatwy montaż, bez żadnego śrubokręta i narzędzi. Łatwe odciążenie ciągu przez zaciągnięcie dołączonym paskiem zaciskającym kable, nie zajmuje dużo miejsca. Kabel ø [mm] pałąka podstawki CFC-08-M CFC-08-C CFC-12-M CFC-12-C CFC-16-M CFC-16-C CFC-20-M CFC-20-C CFC-24-M CFC-24-C ø max. Szerokość przewodu [mm] [mm] CFN ,8 CFN ,8 CFN.20.N ,0 igus Sp. z o. o Warszawa Grzebień odciążenia ciągu z z połączeniem zatrzaskowym dla ceownika Mogą być zaciśnięte bezpośrednio w ceowniku KMA. Łatwy montaż bez śrubokręta. Łatwy demontaż bez śrubokręta, mimo to bezpieczny. Dla wszystkich E Chains z KMA i zintegrowanym ceownikiem. Szerokość Ilość odciąż. ciągu [mm] zębów 050.ZC ZC info@igus.pl Grzebień osobno 28 5 Zamontowany 6.2 Grzebień Chainfix jako osobny element Jako pojedyncza część może być zintegrowany w ceowniku KMA, lub przypięty do elementów mocujących. C B 2 8 (n-1) x 10 12/ Grzebień Ilość Wym. C Wym. B Otwórr zębów n [mm] [mm] środk. 050.ZB ZB ZB ZB ZB ZB ZB ZB ZB ZB ( = nie / + = tak) Więcej informacji
