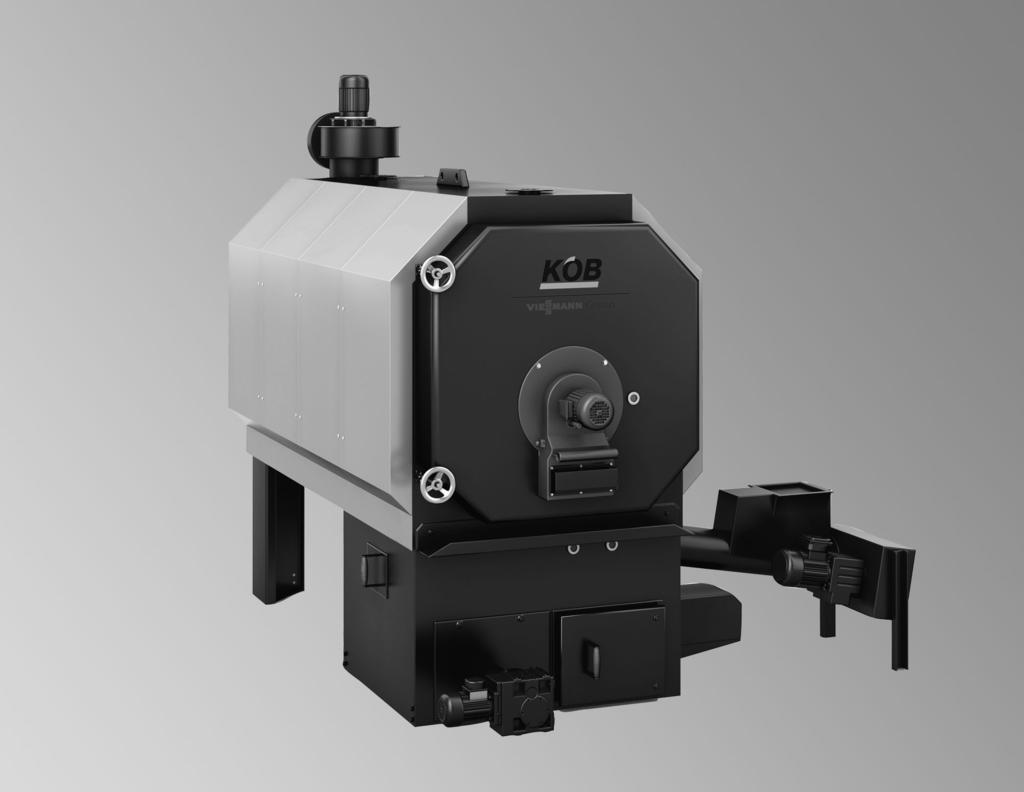

PYROT Kocioł grzewczy na drewno opałowe 100 do 540 kw. Wytyczne projektowe. Palenisko obrotowe Pyrot

Transkrypt

1 PYROT Kocioł grzewczy na drewno opałowe 100 do 540 kw Wytyczne projektowe Palenisko obrotowe Pyrot W pełni automatyczny kocioł grzewczy na drewno opałowe do spalania suchych zrębków drzewnych i peletu 5/2013

2 Spis treści Spis treści 1. Podstawowe informacje na temat spalania drewna 1. 1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła... 6 Informacje ogólne... 6 Określenie zapotrzebowania na paliwo drzewne... 7 Gęstości energii różnych nośników energii w porównaniu do oleju opałowego (wartości orientacyjne) Podstawowe informacje na temat spalania peletów drzewnych w celu produkcji ciepła... 8 Co to jest pelet drzewny?... 8 Wymagania dotyczące paliwa... 8 Forma dostarczanego granulatu Podstawowe informacje na temat spalania zrębków drzewnych w celu produkcji ciepła... 9 Co to są zrębki drzewne?... 9 Definicja klas wielkości zrębków drzewnych wg ÖNORM M Definicja klas wielkości zrębków drzewnych wg normatywu QM-Holzheizwerke / normy EN Wymogi dotyczące paliwa Minimalne wymagania dotyczące paliw drzewnych Składniki Paliwa z biomasy, niezawierające drewna Przepisy i normy dotyczące paliw drzewnych Palenisko obrotowe PYROT 2. 1 Opis wyrobu Podsumowanie zalet Stan fabryczny Dane techniczne Dane techniczne Regulator 3. 1 Dane techniczne ECOTRONIC Budowa i działanie Wyposażenie dodatkowe Ecotronic Moduły i przewody danych Możliwości łączenia Przegląd: regulatory możliwe do połączenia w Ecotronic Regulator dodatkowej wytwornicy ciepła, równoległej do wytwornicy KP Regulator ogrzewania pomieszczenia Regulator budynku pomocniczego Moduł obsługowy w pomieszczeniu QAA Termostat zabezpieczający RAK-TW.1000B Przewód transmisji danych regulatora Regulator nagrzewnicy powietrza Regulator podgrzewacza wody użytkowej B Regulator podgrzewacza wody użytkowej B Regulator cyrkulacji wody użytkowej Regulator solarnego podgrzewacza wody użytkowej Regulator instalacji solarnej/wody użytkowej i ogrzewania Wyposażenie dodatkowe ECOTRONIC, zarządzanie mocą System zarządzania podgrzewaczem, 3 czujniki System zarządzania podgrzewaczem, 5 czujników Zapotrzebowanie z zewnątrz wł./wył Komunikat roboczy bezpotencjałowy Sygnał mocy 0-10 V Wyposażenie dodatkowe ECOTRONIC, zdalny przekaz/zdalne nadzorowanie Analogowe urządzenie sygnalizujące usterki z akumulatorem Eksport danych roboczych Ecotronic Wizualizacja Pyrot - wewnętrzna Funkcje dodatkowe wizualizacji Przewód do transmisji danych do wizualizacji, wewnętrzny Wizualizacja Pyrot - zewnętrzna przez modem (kablowy) Mastercontrol do instalacji dwukotłowych Informacje na temat Mastercontrol Wizualizacja na ekranie dotykowym Schemat PYROT

3 Spis treści (ciąg dalszy) 3. 6 Wyposażenie dodatkowe Mastercontrol Sygnał ciepłomierza Zapotrzebowanie dodatkowej wytwornicy ciepła Analogowe urządzenie sygnalizujące usterki z akumulatorem Eksport danych roboczych Mastercontrol Zewnętrzny moduł wizualizacji Mastercontrol przez modem (przez kabel) Wyposażenie dodatkowe instalacji 4. 1 Wyposażenie dodatkowe kotła Czyszczenie pneumatyczne Podający przenośnik ślimakowy 2-stopniowy Izolacja przewodu cyrkulacji spalin Urządzenia zabezpieczające kocioł Termiczny zawór bezpieczeństwa 100 C Termiczny zawór gaśniczy ½, C Zawory bezpieczeństwa Pyrot (3 bar) Wyposażenie dodatkowe, zawory silnika Zawór 3-drogowy silnika do Pyrot 100 kw Zawór 3-drogowy silnika do Pyrot kw Wyposażenie dodatkowe, pompy Pompy Wyposażenie dodatkowe do odprowadzenia spalin Odpylacz spalin Filtr z siatki metalowej Kolano odprowadzania spalin Rura spalin, L = 1000 mm Wyposażenie dodatkowe, usuwanie popiołu Usuwanie popiołu do zbiornika zewnętrznego Usuwanie popiołu do zbiornika w fundamencie Urządzenia zabezpieczające przed cofaniem się ognia Podajnik celkowy Zasuwa odcinająca MA Rura spustowa L = 1,0 m Specjalny element redukcyjny Wyposażenie dodatkowe do czyszczenia przenośnego Zestaw do czyszczenia z odkurzaczem do popiołu Odkurzacz do popiołu WS Odkurzacz do popiołu DS Dane techniczne Wyposażenie dodatkowe do odkurzacza do popiołu Pobór paliwa 5. 1 Możliwości zastosowania systemów poboru zależnie od paliwa Przegląd Pobieranie paliwa za pomocą przenośnika ślimakowego Przenośnik ślimakowy do poboru granulatu, D = 120 mm Napęd przenośnika ślimakowego do poboru granulatu Pobieranie paliwa za pomocą mieszadeł Mechanizm zsypu z trzpieniami sprężynowymi AF Zsyp ślimakowy AF do zsypu z trzpieniem sprężynowym Zsyp poziomy AH Zsyp ślimakowy AH do zsypu poziomego Konstrukcja wsporcza AH Blacha ochronna AH ścian bunkra Pokrywa AH na granulat Pobór paliwa przez zsyp lejkowaty Pobór paliwa przez zsyp lejkowaty PYROT 3

4 Spis treści (ciąg dalszy) 5. 5 Pobieranie paliwa za pomocą ruchomej podłogi Liczba i długość popychaczy przy maksymalnej wysokości zsypywania Dane techniczne napędów z popychaczami Siły wywierane na budynek Zsyp szczelinowy ciągnący Zsyp środkowy Zsyp szczelinowy z funkcją napełniania Napęd popychaczy pojedynczy Podstawa spawana napędu popychaczy, pojedyncza Napęd popychaczy, podwójny Podstawa spawana napędu popychaczy, podwójna Płyta kotwiąca zasobnika Popychacz Agregat hydrauliczny do pojedynczego AS Agregat hydrauliczny AS - podwójny Ślimak dna przesuwanego D = 190 mm Ślimak dna przesuwanego D = 250 mm Napęd ślimaka dna przesuwanego, standardowy Napęd przenośnika ślimakowego dna przesuwanego, wzmocniony Pokrywa przenośnika ślimakowego dna przesuwanego Transport paliwa 6. 1 Możliwości zastosowania systemów transportu zależnie od paliwa Przegląd Transport paliwa przenośnikiem ślimakowym Przenośnik ślimakowy korytowy Napęd przenośnika ślimakowego korytowego, standardowy Przenośnik ślimakowy rurowy Napęd przenośnika ślimakowego rurowego, granulat Napęd przenośnika ślimakowego rurowego, standardowy Napęd przenośnika ślimakowego rurowego, wzmocniony Magazynowanie paliwa 7. 1 Magazynowanie paliwa w składzie na granulat (w gestii inwestora) Wskazówki dot. wielkości magazynu na granulat Wykonanie magazynu na granulat i potrzebne komponenty systemu Dodatkowe wskazówki bezpieczeństwa dotyczące magazynu na granulat Deski ochronne z kątownikami Z Króciec do napełniania i króciec powietrza powrotnego Wyposażenie dodatkowe zapewnianego przez inwestora magazynu granulatu Napełnianie magazynu paliwa zapewnianego przez inwestora Pokrywa silosu obsługiwana ręcznie FDM 2,9/1,3 m Hydrauliczna pokrywa zasobnika FDH Kratka ochronna 120 do FDH Kratka ochronna 200 do FDH Pokrywa zasobnika z możliwością najechania FDB Kratka ochronna 120 do FDB Kratka ochronna 200 do FDB Silnik mechanizmu wstrząsowego, do kratki ochronnej Agregat hydrauliczny pokrywy napełniającej zasobnika ASH Napędy pokrywy do agregatu hydraulicznego ASH Przenośnik ślimakowy do napełniania silosu FS Napęd przenośnika ślimakowego napełniającego silos Podgrzewacz buforowy wody grzewczej 8. 1 Buforowy podgrzewacz wody grzewczej HPM Buforowy podgrzewacz wody grzewczej HPM Buforowy podgrzewacz wody grzewczej WDW l Buforowy podgrzewacz wody grzewczej WDW 2000 l Buforowy podgrzewacz wody grzewczej WDW 2 900l Buforowy podgrzewacz wody grzewczej WDW 2900 l Wskazówki projektowe 9. 1 Projektowanie instalacji Dobór znamionowej mocy cieplnej Temperatury na zasilaniu Temperatury progowe Dostawa Wstawianie Ustawienie Wymogi dotyczące kotłowni Wymogi wzoru rozporządzenia o instalacjach paleniskowych (Niemcy) Zasilanie powietrzem do spalania Środki bezpieczeństwa Minimalne odległości PYROT

5 Spis treści (ciąg dalszy) 9. 5 Połączenie hydrauliczne Przyłącza ogrzewania Pompy obiegu kotła i pompy mieszające Techniczne wyposażenie zabezpieczające zgodne z normą DIN EN Przykład instalacji Instalacja elektryczna Umieszczenie modułu obsługowego i szafy sterowniczej Techniczne wyposażenie zabezpieczające System wzbiorczy Urządzenia gaśnicze Samoczynne urządzenie gaśnicze Urządzenie gaśnicze z dopływem zimnej wody Wykluczenie ryzyka przepełnienia komory spalania Zabezpieczenie przed zapłonem wstecznym (RZS) Zabezpieczenie doprowadzania paliwa przed cofaniem się ognia (RSE) Zasuwa odcinająca Podajnik celkowy Zabezpieczenie przed brakiem wody Ogranicznik ciśnienia maksymalnego Ogranicznik ciśnienia minimalnego Zawór bezpieczeństwa Naczynie wzbiorcze Ochrona przeciwpożarowa Ochrona przeciwpożarowa składu paliwa Uruchomienie Paliwo stosowane podczas uruchomienia Napełnianie instalacji grzewczej Paliwa Odpowiednie paliwa Przyłącze po stronie spalin Komin Rura spalin (projektowanie) Izolacja dźwiękowa Podpory Zabezpieczenie przed zamarzaniem Zapobieganie uszkodzeniom powodowanym korozją po stronie wody Zapobieganie uszkodzeniom powodowanym korozją po stronie wody Załącznik Dobór naczynia wzbiorczego Przykład wyboru Informacje ogólne na temat niskociśnieniowych kotłów wodnych wysokotemperaturowych o temperaturach progowych do 110ºC Przyłącza przewodów rurowych Instalacja elektryczna Instrukcja eksploatacji Instalacja spalinowa Kontrola w ramach odbioru budowlanego Wykaz haseł PYROT 5

6 Podstawowe informacje na temat spalania drewna 1.1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła 1 Informacje ogólne Wartość opałowa biomasy bazującej na drewnie w zależności od zawartości wody Energetyczność drewna określana jest z reguły za pomocą wartości opałowej H u. Wartość opałowa to energia, jaką uzyskuje się podczas spalania jednego kilograma mokrego drewna. Woda zawarta w spalinach przechodzi w stan pary. Wartość opałowa H o zawiera dodatkowo wartość ciepła kondensacji pary wodnej, jakie powstaje na skutek ochłodzenia do poziomu temperatury wyjściowej. Ilość wody zawarta w partii paliwa stanowi podstawową wielkość wpływającą na spalanie. Określa ona energetyczność, a tym samym potencjalny uzysk energii podczas spalania. W praktyce wartość opałowa paliw drzewnych mieści się w przedziale od 5,0 kwh/kg (18 MJ/kg) przy zawartości wody 5% do 1,5 kwh/kg (5,4 MJ/kg) przy zawartości wody 60%. Wartość ta jest zależna od rodzaju drewna oraz w znacznym stopniu od zawartości wody lub wilgotności drewna. Zawartość wody ma decydujący wpływ na regulację obciążenia częściowego oraz właściwości emisyjne instalacji. Określanie zawartości wody Zawartość wody określa się zazwyczaj w oparciu o proces suszenia w suszarni, na którym opiera się także norma CEN. Próbka paliwa ważona jest w stanie wilgotnym, suszona przez kilka godzin w suszarni w temperaturze ok. 105 C, a następnie ponownie ważona. Ilość wody zawarta w paliwie jest podawana jako zawartość wody w. Zakres zastosowania paliwa w zależności od zawartości wody Palenisko obrotowe Pyrot może pracować na biomasę bazującą na drewnie o zawartości wody wynoszącej 5-35%. Wilgotność (u) w % , ,5 Wartość opałowa (Hu) w MJ/kg 14 4 A 12 3, B 2, Zawartość wody (w) w % 1,5 0,5 Wartość opałowa (Hu) w kwh/kg A Drewno miękkie B Drewno twarde Zawartość wody w % Gatunek drzewa Jednostka miary Świerk kwh/kg 5,20 4,91 4,61 4,32 4,02 3,73 3,44 3,14 kwh/m³ kwh/mp kwh/mpn Sosna kwh/kg 5,20 4,91 4,61 4,32 4,02 3,73 3,44 3,14 kwh/m³ kwh/mp kwh/mpn PYROT

7 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Zawartość wody w % Gatunek drzewa Jednostka miary Buk kwh/kg 5,00 4,72 4,43 4,15 3,86 3,58 3,30 3,01 kwh/m³ kwh/mp kwh/mpn Dąb kwh/kg 5,00 4,72 4,43 4,15 3,86 3,58 3,30 3,01 kwh/m³ kwh/mp kwh/mpn Topola kwh/kg 5,00 4,72 4,43 4,15 3,86 3,58 3,30 3,01 kwh/m³ kwh/mp kwh/mpn Zależność zawartości wody od wilgotności paliwa Ilość wody w paliwach drzewnych podawana jest jako zawartość wody albo wilgotność paliwa. Zawartość wody (w %) odnosi się przy tym do wilgotnej masy paliwa albo substancji świeżej (SŚ), a wilgotność paliwa do całkowicie suchej masy paliwa (SS). Dla produktów firmy KÖB podaje się w specyfikacji zawartość wody w. Przykład: Jeżeli 100 kg paliwa zawiera 50 kg wody, to zawartość wody wynosi 50% (w50), a wilgotność paliwa to 100% (u=100) Zawartość wody (w) w % Wilgotność paliwa (u) w % Określenie zapotrzebowania na paliwo drzewne Na podstawie wartości opałowej i wymaganej znamionowej mocy cieplnej można obliczyć zapotrzebowanie na paliwa drzewne. Istotnymi czynnikami wpływającymi na ten parametr jest zawartość wody w paliwie i współczynnik sprawności instalacji. B = Pn PC x η i B Q Zapotrzebowanie na paliwo w kg/h Wymagana znamionowa moc cieplna w kw Hu Wartość opałowa w kwh/kg η Współczynnik sprawności instalacji w % PYROT 7

8 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Gęstości energii różnych nośników energii w porównaniu do oleju opałowego (wartości orientacyjne) 1 Olej opałowy Węgiel kamienny Pelet Bukowe polana Świerkowe polana Zrębki drzewne Gęstość nasypowa/ stosu 840 kg/m³ 860 kg/mn³ 650 kg/mn³ 459 kg/mn³ 297 kg/mn³ 217 kg/mn³ Ekwiwalenty oleju Kilogram 0,84 kg 1,28 kg 2,16 kg 2,35 kg 2,30 kg 2,25 kg Ekwiwalenty oleju litry 1,00 l 1,49 l 3,33 l 5,11 l 7,73 l 10,36 l 1.2 Podstawowe informacje na temat spalania peletów drzewnych w celu produkcji ciepła Co to jest pelet drzewny? Surowiec do wytwarzania granulatu pochodzi w 100 procentach z naturalnych odpadów drzewnych. Duża ilość tego surowca w postaci strużyn i trocin powstaje jako odpad w przemyśle obróbki drewna. Odpady te są zagęszczane pod wysokim ciśnieniem oraz granulowane, tj. stłaczane, uzyskując przy tym cylindryczny kształt. Surowiec jest przechowywany i transportowany w idealnie suchych warunkach. Również użytkownik instalacji musi przechowywać granulat w miejscu idealnie suchym. Tylko w ten sposób można zagwarantować prawidłowe i efektywne spalanie. Wymagania dotyczące paliwa Do spalania w paleniskach Pyrot należy stosować pelety o następujących właściwościach: średnica 6 mm długość od 5 do 30 mm (20% do 45 mm) zawartość wody maks. 10% Pelety drzewne wykorzystywane do spalania w paleniskach Pyrot muszą spełniać wymogi normy DINplus lub ÖNORM Wymóg ENplus-A1 DIN plus oraz ÖNorm DIN M7135 Średnica mm 6 (+/- 1) 4 do 10 4 do 10 Długość mm 3,15 L 40 5 x D < 50 Gęstość objętościowa kg/dm³ - > 1,12 1,0 do 1,4 Gęstość nasypowa kg/dm³ Wartość opałowa MJ/kg 16,5 > 18 17,5 do 19,5 Zawartość wody % masy 10 < 10 < 12 Zawartość frakcji drobnej % masy 1 < 1 - Wytrzymałość mechaniczna % masy 97,5 97,7 - Zawartość popiołu % 0,7 < 0,5 < 1,5 Temperatura mięknienia C popiołu Zawartość chloru % masy 0,02 < 0,02 < 0,03 Zawartość siarki % masy 0,05 < 0,04 < 0,08 Zawartość azotu % masy 0,3 < 0,3 < 0,3 8 PYROT

9 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Wymóg ENplus-A1 DIN plus oraz ÖNorm DIN M7135 Zawartość miedzi mg/kg Zawartość chromu mg/kg Zawartość arsenu mg/kg Zawartość kadmu mg/kg < 0,5 - - Zawartość rtęci mg/kg 0,1 - - Zawartość ołowiu mg/kg Zawartość niklu mg/kg Zawartość cynku mg/kg Odporność na ścieranie % - 2,3 - Substancje pomocnicze do % prasowania Zewn. kontrola produkcji - - Tak - Dodatkowe wymagania stawiane paliwu przez firmę Köb *1 : Tlenki litowców w popiele (K 2 O oraz Na 2 O) g/kg maks. 1,0 Początek spiekania popiołu (SB) C min Właściwości jakościowe Granulat dobrej jakości: gładka, błyszcząca powierzchnia równomierna długość niewielka zawartość pyłu w wodzie opada na dno Granulat niskiej jakości: spękana, chropowata powierzchnia duże różnice w długości duża zawartość pyłu unosi się na wodzie Forma dostarczanego granulatu Granulat drzewny luzem transportowany jest w wagonach z pompami silosowymi i wdmuchiwany przez układ przewodów giętkich do magazynu. Prawidłowe postępowanie z granulatem powoduje, że zawartość pyłu jest niewielka, paliwo doprowadzane jest bez zakłóceń, a kocioł grzewczy na drewno opałowe ma stałą moc grzewczą. 1.3 Podstawowe informacje na temat spalania zrębków drzewnych w celu produkcji ciepła Co to są zrębki drzewne? Surowiec do wytwarzania zrębków drzewnych pochodzi w 100 procentach z naturalnego drewna leśnego i plantacyjnego. Surowiec ten ma postać pni lub gałęzi. Zrębki wytwarzane są przy użyciu szybkich narzędzi tnących w rozumieniu normy ÖNORM M Definicja klas wielkości zrębków drzewnych wg ÖNORM M 7133 Masa całkowita 100 % Zawartość frakcji grubej maks. 20% Frakcja główna 60 do 100% Zawartość frakcji drobnej (wraz z frakcją najdrobniejszą) maks. 20% Klasy wielkości zrębków drzewnych G 30 drobne G 50 średnie G 100 grube Przekrój maks. cm² Długość maks. cm 8, Znamionowa wielkość oczek sita mm 16 31,5 63 rzadkiego Znamionowa wielkość oczek sita mm 2,8 5,6 11,2 średniego Znamionowa wielkość oczek sita mm gęstego Definicja klas wielkości zrębków drzewnych wg normatywu QM-Holzheizwerke /normy EN Frakcja główna > 80% masy Zrębki drzewne lub wióry drzewne P16 P45 P63 P100 P300 mm 3,15 *2 8 *2 11,2 *2 3, *1 Por. również rozdział Minimalne wymagania dotyczące paliw drzewnych oraz rozdział Paliwa. *2 Wartości wg normatywu QM-Holzheizwerke, różnią się od podanych w normie EN PYROT 9

10 Podstawowe informacje na temat spalania drewna (ciąg dalszy) 1 Zawartość frakcji drobnej mm < 1 < 1 < 1 < 1 < 1 < 5% masy Zawartość frakcji grubej mm > 45 > 63 > 100 > 200 > 400 Maks. długość cząstek < 1% masy wszystkie < 85 Maksymalna długość mm *2 200 *2 250 *2 - Wymogi dotyczące paliwa Do spalania należy wykorzystywać zrębki, w których maksymalny udział frakcji grubej wynosi 20%, przekrój maksymalnie 5 cm², a długość 12 cm (5% o dł. maks. 16 cm). Gęstość nasypowa S (kg/m³, zawartość wody w (%), wielkość: G (mm) wg normy ÖNORM M 7133 oraz wg normatywu QM-Holzheizwerke S 130 w10 do w20 G30/G50 P45/P63 *3 Trociny z drewna naturalnego S 130 < w15 G30/G50 P45/P63 *3 Trociny, zrębki z odpadów drewnianych, suche, mieszane S 200 < w15 G30/G50 P45/P63 *3 Trociny, zrębki z odpadów drewnianych, suche, mieszane S 200 w20 G30/G50 P45/P63 *3 Zrębki miękkie z drewna naturalnego S 200 w20 do w35 G30/G50 P45/P63 *3 Trociny z drewna naturalnego S 250 < w15 G30/G50 P45/P63 *3 Trociny, zrębki z odpadów drewnianych, suche, mieszane S 250 w20 do w35 G30/G50 P45/P63 *3 Zrębki miękkie z drewna naturalnego S 300 w20 do w35 G30/G50 P45/P63 *3 Zrębki miękkie/twarde, z drewna naturalnego S 350 w20 do w35 G30/G50 P45/P63 *3 Zrębki twarde z drewna naturalnego Właściwości jakościowe Zrębki drzewne dobrej jakości: wg normy ÖNORM M7133 rozmiar G30 lub G50 maks. 5% nietypowych kształtów gładka powierzchnia Zrębki drzewne niskiej jakości: postrzępiona powierzchnia ponad 5 % nietypowych kształtów udział frakcji grubej powyżej 20% większe niż G30 lub G Minimalne wymagania dotyczące paliw drzewnych Składniki Kupując drewno do spalania należy wybrać drewno niezawierające innych elementów (np. kamieni, metalowych części, pozostałości zaprawy murarskiej, tworzyw sztucznych itd.). Zmieniają one skład spalanego materiału i tym samym zasadnicze parametry procesu spalania. Dla wszystkich rodzajów paliw drzewnych obowiązuje zasada, że nie mogą one zawierać ciał obcych, takich jak części metalowe, kamienie, fragmenty murów czy tworzywa sztuczne. Nie wolno wykraczać poza następujący zakres wartości granicznych (na kg suchego paliwa) składników niepalnych (popiół podczas analizy w temperaturze 815 C): Wartość graniczna Porównanie z naturalnym drewnem leśnym Chlor Cl mg/kg maks Siarka S mg/kg maks Suma Cl, S mg/kg maks Całkowita zawartość popiołu g/kg maks. 15,0 5,0 Tlenki litowców w popiele (K 2 O oraz Na 2 O) g/kg maks. 1,0 0,35 Początek spiekania popiołu (SB) C min ok Konsekwencją przekroczenia powyższych wartości granicznych jest skrócenie żywotności komory spalania i kotła grzewczego na drewno opałowe. W związku z tym zwiększa się nakład pracy związany z utrzymaniem urządzenia w dobrym stanie technicznym, a okresy między kolejnymi terminami konserwacji ulegają skróceniu. Należy również zminimalizować zawartość materiałów pylistych i drobnoziarnistych (zgodnie z ÖNORM M 7133). Udział frakcji najdrobniejszej, pyłu (cząstki drewna < 1,0 mm według ÖNORM M 7133): 10,0% masy całkowitej Paliwa z biomasy, niezawierające drewna Niebazujące na drewnie paliwa z biomasy, takie jak igły, liście, zboże, słoma, plewy, pestki owoców itd. nie nadają się do wykorzystania jako paliwo, nie zapewniają bezawaryjnej eksploatacji i dlatego są niedopuszczalne. *2 Wartości wg normatywu QM-Holzheizwerke, różnią się od podanych w normie EN *3 Z ograniczeniem frakcji grubej (< 1%) do długości maks. 125 mm 10 PYROT

11 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Właściwości tego paliwa (skład chemiczny, temperatura mięknienia popiołu itd.) znacznie różnią się od właściwości drewna. Spalanie tych paliw w paleniskach Pyrot może wpłynąć negatywie na proces spalania i doprowadzić do uszkodzenia szamotu oraz powierzchni wymiennika ciepła. Dlatego roszczeń z tytułu gwarancji można dochodzić wyłącznie wtedy, gdy stosowano dozwolone paliwa. 1 Przepisy i normy dotyczące paliw drzewnych Niemcy 1.BImSchV (1. Fed. rozp. o ochr. atmosfery przed emisją zanieczyszczeń) w wersji znowelizowanej z dnia r. Regulacje techniczne o utrzymywaniu czystości powietrza (TA-Luft), wydanie z dn r. Austria FAV z dn r. Rozporządzenie w sprawie instalacji paleniskowych 3.(1) 3. Paliwa stałe Porozumienie wg 15a federalnej ustawy o statusie konstytucyjnym (B-VG) o oszczędzaniu energii Porozumienie wg 15a federalnej ustawy o statusie konstytucyjnym (B-VG) o zabezpieczeniach małych palenisk Szwajcaria Rozp. o ochronie atmosfery LRV z dnia r. (stan na dzień r.) ÖNORM M 7133 Drewno rąbane do celów energetycznych (1998) ÖNORM M 7135 Brykiet z naturalnego drewna lub naturalnej kory (1998) ÖNORM M 7136 Zapewnienie jakości granulatu drzewnego w zakresie logistyki transportu oraz magazynowania EN Kotły grzewcze na paliwa stałe, tabela 8 Paliwa kontrolne EN Biopaliwa stałe Normatywy dotyczące Normatywy i podręcznik planowania zarządzania ja- kością w ciepłowniach opalanych drewnem QM-Holzheizwerke DIN Brykiet z drewna naturalnego (1993) EN Biopaliwa stałe - Specyfikacje paliw i klasy - Część 1: Wymagania ogólne EN Specyfikacje i klasy paliw - Część 2: Granulat drzewny do zastosowań nieprzemysłowych EN PROJEKT: Biopaliwa stałe - Specyfikacje paliw i klasy - Część 4: Zrębki drzewne do zastosowań nieprzemysłowych pr TRVB H 118/03 Techniczna dyrektywa dot. ochrony przeciwpożarowej (dyrektywa austriacka) PYROT 11

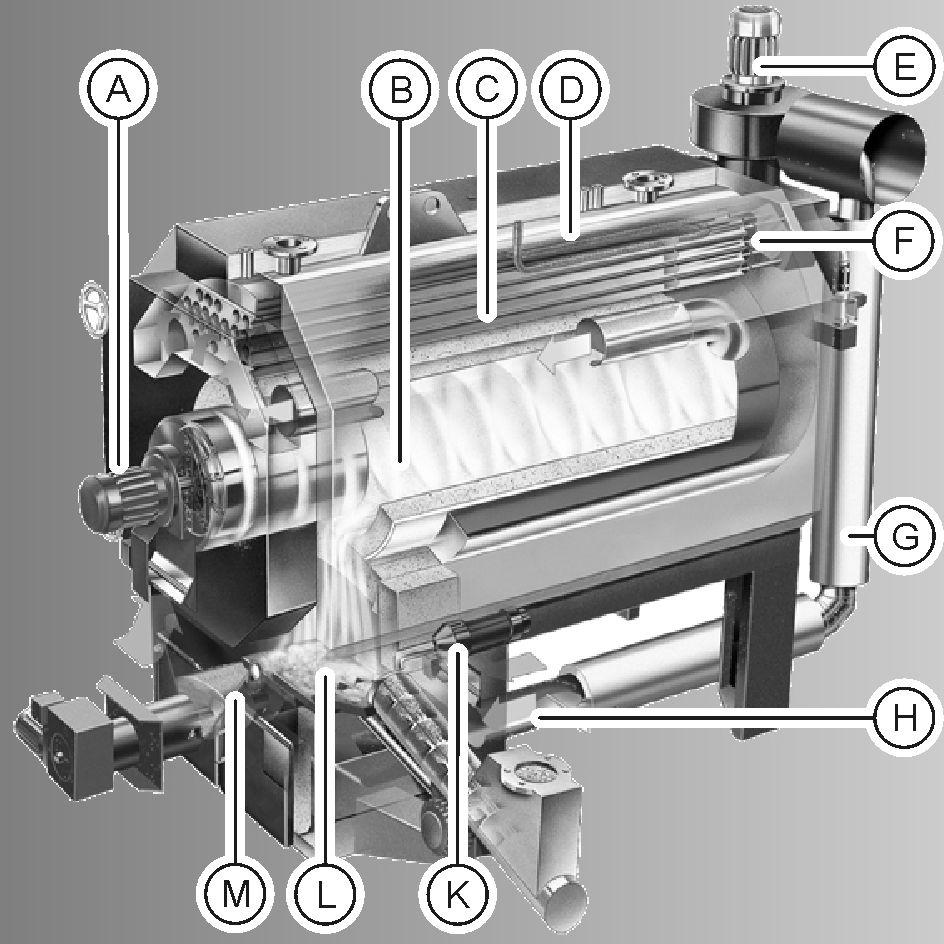

12 Palenisko obrotowe PYROT 2.1 Opis wyrobu 2 A Regulacja powietrza wtórnego za pomocą dmuchawy rotacyjnej B Rotacyjna komora spalania C Wymiennik ciepła w kotle D Zabezpieczający wymiennik ciepła E Wentylator spalin z sondą lambda i czujnikiem temperatury F Oczyszczanie pneumatyczne G Regulowana cyrkulacja spalin H Regulowane powietrze pierwotne K Dmuchawa zapłonowa L Ruszt ruchomy na całej powierzchni M Usuwanie popiołu Dzięki opatentowanemu palenisku rotacyjnemu, kocioł grzewczy Pyrot na drewno opałowe jest paleniskiem przeznaczonym do opalania drewnem, stworzonym zgodnie z najnowszym stanem techniki. Podający przenośnik ślimakowy płynnie prowadzi paliwo drzewne po ruchomym ruszcie, na którym odbywa się spalanie paliwa. Ciągły proces spalania zachodzi przy niedoborze powietrza. Gazy powstające w procesie spalania są mieszane za pomocą dmuchawy rotacyjnej z powietrzem wtórnym uruchamianym przez impuls obrotu. Zapewnia to idealne zmieszanie z gazami powstającymi w procesie spalania. Czyste i wydajne spalanie Dzięki sprawdzonej technice spalania zastosowanej w urządzeniach Pyrot uzyskuje się podobne wartości emisji jak w nowoczesnych gazowych instalacjach paleniskowych, a uzależnione od stosowanego paliwa uwalnianie CO, NO X i cząsteczek pyłów utrzymywane jest na minimalnym poziomie. Połączenie techniki spalania i cyfrowej, modulowanej regulacji mocy umożliwia uzyskanie współczynnika sprawności do 92%. Mobilna centrala ciepła w kontenerze Kotły grzewcze na drewno opałowe Pyrot są dostępne jako gotowe rozwiązanie w kontenerze i przeznaczone do stosowania w sytuacjach, gdy brak dostępnych obudów kotłów, lub w przypadkach, w których koszty budowy na miejscu muszą zostać zredukowane do minimum. Ww. rozwiązanie gotowe obejmuje kotły grzewcze na drewno opałowe wstępnie zainstalowane w specjalnym kontenerze oraz urządzenia dodatkowe. Oprócz gotowych rozwiązań kontenerowych istnieje też możliwość dopasowania wersji indywidualnych do potrzeb użytkownika. Podsumowanie zalet Wysoki współczynnik sprawności i niska emisja podczas pracy (do 92%) dzięki zastosowaniu regulowanego doprowadzania powietrza pierwotnego i wtórnego oraz paleniska na małe elementy Dwuciągowy wymiennik ciepła i modulowana regulacja mocy (zakres regulacji 4:1) Dzięki automatycznemu urządzeniu zapłonowemu nie trzeba podtrzymywać żaru i można zaoszczędzić paliwo Łatwa konserwacja dzięki automatycznemu odpopielaniu, w ramach opcji wyposażenie w automatyczny system czyszczący i odpylacz spalin Stan fabryczny Gotowy, zmontowany, stalowy kocioł grzewczy na pelet drzewny i zrębkę drzewną wg DINplus i ÖNORM M Drzwiczki do komory spalania, drzwiczki do usuwania popiołu, ładownik popiołu, urządzenie do czyszczenia. 1 podajnik ślimakowy z warstwą blokującą wraz z zaworem gaśniczym z osadnikiem zanieczyszczeń 1 wentylator spalin 1 zbiornik na wodę gaśniczą, z uchwytem 1 automatyczne urządzenie zapłonowe 1 komplet prętów wyporowych 1 recyrkulacja spalin Nowoczesne urządzenia zabezpieczające zapewniają bezpieczną i niezawodną eksploatację Indywidualny projekt instalacji wykonany przez zespół naszych ekspertów Dostępne jako kompletne rozwiązanie w kontenerze 1 urządzenie dopływu dodatkowego powietrza (regulator ciągu) do montażu na miejscu w rurze spalin Czujniki: Bariera świetlna na podczerwień do kontroli poziomu warstwy blokującej podajnika ślimakowego Krańcowy wyłącznik zabezpieczający na pokrywie rewizyjnej podajnika ślimakowego Czujnik kontaktowy Pt100 przy podającym przenośniku ślimakowym Bariera świetlna na podczerwień do kontroli poziomu paliwa w komorze spalania 12 PYROT

13 Palenisko obrotowe PYROT (ciąg dalszy) Sonda z dwutlenkiem cyrkonu i przetwornikiem pomiarowym Czujnik temperatury spalin Pt100 Czujnik temperatury wody na powrocie KTY Czujnik temperatury wody w kotle KTY Zabezpieczający ogranicznik temperatury (STB) Czujnik temperatury dmuchawy rotacyjnej Czujnik KTY z tuleją zanurzeniową 2 PYROT 13

14 Palenisko obrotowe PYROT (ciąg dalszy) 2.2 Dane techniczne Dane techniczne 2 Nazwa handlowa Palenisko obrotowe Pyrot Znamionowa moc cieplna kw Nr katalog.: Dane dot. mocy Znamionowa moc cieplna dla paliwa znormalizowanego kw w35 *4 Wydajność stała dla paliwa znormalizowanego kw w35 *5 Minimalna moc cieplna Q *6 min kw Dane grzewcze Objętość po stronie spalin l Dopuszczalna temperatura wyłączania zabezpieczającego C ogranicznika temperatu- ry Minimalna temperatura wody na powrocie C Pojemność popielnika popiół z rusztu l Pojemność popielnika odpylacz spalin l Pojemność wodna kotła l Opory w kotle po stronie wodnej Opór po stronie wodnej (różn. 10 K) Pa Opór po stronie wodnej (różn. 15 K) Pa Opór po stronie wodnej (różn. 20 K) Pa Strumień przepływu wody Strumień przepływu (różn. 10 K) m³/h 8,6 12,90 18,92 25,80 34,40 46,44 Strumień przepływu (różn. 15 K) m³/h 5,73 8,60 12,61 17,20 22,93 30,96 Strumień przepływu (różn. 20 K) m³/h 4,30 6,45 9,46 12,90 17,20 23,22 Dop. ciśnienie robocze Ciśnienie próbne bar Maksymalne ciśnienie robocze bar Powierzchnia grzewcza m 2 8,28 10,78 16,4 20,72 28,76 39,36 Oznaczenie CE CE CE CE CE CE CE Klasa kotła wg DIN EN Wymiary całkowite Długość całkowita (przy otwartych mm drzwiczkach) Szerokość całkowita mm Szerokość całkowita (z podającym przenośnikiem mm ślimakowym) Wysokość całkowita mm Wysokość całkowita (z wentylatorem spalin) mm Masa Kocioł grzewczy *7 kg Palenisko kg Pręty wypornościowe kg Wentylator spalin kg Podajnik ślimakowy kg Masa całkowita Masa całkowita bez wody *8 kg Masa całkowita z wodą kg *4 Wyczyszczony kocioł i palenisko, kocioł wyposażony w pneumatyczne urządzenie do oczyszczania, czas pracy (czas między dwoma czyszczeniami kotła) wynoszący 80 godzin pracy. *5 Stabilizacja mocy w przypadku zastosowania kotła jako kotła podstawowego do pracy ciągłej, wyposażonego w pneumatyczne urządzenie do oczyszczania oraz o czasie pracy (czasie między dwoma czyszczeniami kotła) wynoszącym 160 godzin pracy *6 Q Q min : Tryb modulowanej regulacji mocy (płynna regulacja mocy) Q Q min : Niskie obciążenie z wł. Q min /wył. (tryb Stop and Go ) *7 z drzwiczkami i ogniotrwałą okładziną betonową *8 włącznie z prętami wyporowymi 14 PYROT

15 Palenisko obrotowe PYROT (ciąg dalszy) Nazwa handlowa Palenisko obrotowe Pyrot Znamionowa moc cieplna kw Nr katalog.: Maks. pobór mocy elektrycznej przy zapłonie W Przyłącza elektryczne (w sumie) W Podajnik ślimakowy W Dmuchawa rotacyjna W Wentylator spalin W Napęd rusztu W Pobór mocy elektr. przy Q N W Pobór mocy elektr. przy Q min W Przyłącza kotła grzewczego Zasilanie i powrót kotła G 2 IG 2 IG DN80 PN6 DN80 PN6 DN100 PN6 DN100 PN6 Przyłącze wody gaśniczej R ¾ ¾ ¾ ¾ ¾ ¾ Zawór spustowy kotła Rp 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ Zabezpieczający wymiennik ciepła 2x R ½ ½ ½ ½ ½ ½ Tuleja zanurzeniowa do termicznego zabezpieczenia Rp ½ ½ ½ ½ ½ ½ odpływu (TS) Spaliny *9 Średnia temperatura (brutto) *10 Średnia temperatura spalin przy Q *11 N C Średnia temperatura spalin przy Q min C Masowe natężenie przepływu Q N ; w5; O 2 6% g/s 53,6 80,4 117,9 160,8 214,4 289,44 Q W35 ; w35; O 2 8% g/s 71,3 106,9 156,9 213,9 285,2 385,1 Przepływ objętościowy Q N ; w5; O 2 6%; 150 C m 3 /s 0,06 0,09 0,14 0,19 0,25 0,35 Q W35 ; w35; O 2 8%; 150 C m 3 /s 0,08 0,12 0,19 0,25 0,34 0,46 Króciec spalin 7 mm Wymagane ciśnienie tłoczenia Pa Współczynnik sprawności przy pełnym obciążeniu % przy obciążeniu częściowym % *9 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy DIN EN w odniesieniu do 12,0% CO 2. *10 Zmierzona temperatura spalin jako średnia wartość brutto analogicznie do EN 304 przy temperaturze powietrza do spalania 20 *11 Temperatura spalin: możliwość podwyższenia poprzez usunięcie prętów wypornościowych (Q N + 30 C; Q min + 10 C) PYROT 15

16 Palenisko obrotowe PYROT (ciąg dalszy) Wymiary 2 42,74 n mm 41,51 m mm 8,22 a mm 38,51 b mm 23,539,04 mm mm l k KR KV c 24,11 f5,96 mm e mm 44,84 mm 2,67 mm g d 7,01 mm r 23,03 mm 77,57 h mm 11,60 q. mm p 19,57 mm o 12,05 mm KR Powrót do kotła KV Zasilanie kotła Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f mm g mm DN 80 DN 80 DN 80 DN 125 DN 125 DN 125 h mm k mm l mm m mm n mm o mm p mm q mm r mm PYROT

17 Palenisko obrotowe PYROT (ciąg dalszy) A B C D E F G K 2 4,52 mm 220 5,30 mm H ,17 b mm6,68 mm ,02 mm a A Tuleja zanurzeniowa do zabezp. termicznego B Powrót do kotła C Czujnik temperatury wody na powrocie D Zabezpieczający wymiennik ciepła E Zabezpieczający ogranicznik temperatury (STB) F Czujnik temperatury wody w kotle G Zasilanie kotła H Zabezpieczający wymiennik ciepła K Odpopielanie bloku ogniowego Tabela wymiarów Znamionowa moc cieplna kw a mm b mm KR KV A G B C D F E A B C Oczyszczanie pneumatyczne Pokrywa wyczystkowa kolektora spalin Pokrywa zamykająca z wziernikiem (wersja normalna), kołnierz do podłączenia systemu wymiany palnika D E F G Przewód recyrkulacji gazu, zmienne prowadzenie przewodów Zawór spustowy kotła Urządzenie zapłonowe Dmuchawa rotacyjna PYROT 17

18 Palenisko obrotowe PYROT (ciąg dalszy) KV Zasilanie kotła KR Powrót do kotła A B 2 K C H G F E D A Wentylator spalin B Drzwiczki kotła z dmuchawą rotacyjną C Przyłącze wody gaśniczej D Podajnik ślimakowy E Napęd rusztu posuwowego F Drzwiczki do usuwania popiołów dennych (2 szt.) G Napęd odpopielania H Pokrywa konserwacyjna bloku ogniowego K Usuwanie popiołu, przenośnik ślimakowy do transportu w pionie 18 PYROT

19 Regulator 3.1 Dane techniczne ECOTRONIC Budowa i działanie Nr katalog dla kotłów o znamionowej moc cieplnej od 100 do 300 kw Nr katalog dla kotłów o znamionowej moc cieplnej od 400 do 540 kw Budowa modułowa Układ sterowania instalacją Ecotronic jest zdecentralizowanym systemem mikroprocesorowym (magistrala CAN). Do regulacji instalacji kotła system Ecotronic składa się z modułu wbudowanego w kotle (płytka) oraz modułu obsługowego. 3-czujnikowy system zarządzania podgrzewaczem należy do podstawowego wyposażenia Ecotronic. Ecotronic można uzupełnić o moduły regulatora (konstrukcja modułowa). Dzięki temu możliwe jest indywidualne, dostosowane do wymagań klienta rozszerzenie opcji obsługi. Moduł obsługowy Moduł obsługowy jest objęty zakresem dostawy kotła i służy do obsługi instalacji grzewczej. Podświetlany wyświetlacz umożliwia obszerny podgląd tekstów. Przewód do transmisji danych łączy moduł obsługowy z szafą sterowniczą. KÖB Wärme aus Holz F1 F9 F2 F10 F3 F4 F5 < > > F6 F11 F12 F13 F14 F15 F16 > Ecotronic 800 Funkcje: Automatyczny zapłon Obieg regulacyjny mocy z modulowaną pracą (25-100%) Prowadzenie powietrza za pomocą wentylatora spalin z regulowaną prędkością obrotową w zależności od temperatury na zasilaniu. Precyzyjny transport paliwa przez podajnik ślimakowy z pojemnika dozującego z warstwą blokującą Napełnianie paliwem pojemnika dozującego za pomocą układu kontroli poziomu Ograniczanie i rozprowadzanie palącej się masy w komorze spalania za pomocą układu kontroli poziomu w komorze spalania i poruszania rusztem przesuwnym. Obwód regulacyjny z optymalizacją emisji: optymalizacja dopływu powietrza za pomocą uruchamianych przez silnik przesłon powietrza przy wykorzystaniu pomiaru przez sondy lambda zapewnia optymalne spalanie Utrzymywanie temperatury wody na powrocie przy wykorzystaniu mieszacza w kotle zapewnia długą żywotność kotła Sterowanie palnikiem olejowym w PYROT F7 + OK - F8 Funkcje bezpieczeństwa monitorujące: nadmierną temperaturę cofanie się płomienia otwieranie pokrywy systemu napełniania wymuszone odprowadzanie ciepła Wyjście bezpotencjałowe (zgłoszenie usterki) Obsługa: Obsługa odbywa się za pomocą konsoli obsługowej wyposażonej w klawiaturę foliową i wyświetlacz tekstowy. Wszystkie dane robocze można odczytać z wyświetlacza. Wartości zadane wszystkich ważnych parametrów można łatwo podać za pomocą klawiatury. Zgłoszenia usterek są wyświetlane w formie tekstowej w kolejności ich wystąpienia. Sterowanie mikroprocesorowe (konsola obsługowa z podświetlanym wyświetlaczem tekstowym), oznaczenie CE, zegar czasu rzeczywistego buforowany baterią, port szeregowy RS 232 do podłączenia komputera PC. Przewód danych od modułu obsługowego do szafy sterowniczej; długość 10 m Szafa sterownicza; powierzchnia strukturalna z powłoką proszkową RAL 7035 (szara). Wersja wg dyrektyw ÖVE/VDE okablowana z zaciskami szeregowymi i gotowa do użytku, zasilanie 3 x 400 V 50 Hz; napięcie sterowania 230 V lub 24 V; oprogramowanie z możliwością aktualizacji rozrusznik silnika Starttec dla wszystkich napędów systemu napełniania (3 x 400 V) zgodnie z oddzielnymi pozycjami cenowymi wyłącznik ochronny silnika pompy kotła wyjścia dla silników krokowych (przesłony powietrza) przetwornica częstotliwości (klasa eksploatacyjna EMV 3) do wentylatora spalin W drzwiach szafy sterowniczej: 4-biegunowy wyłącznik główny dokumentacja z dołączonym schematem prądowym, planem podłączenia zacisków z oznaczeniami kabli, instrukcja obsługi i konserwacji, instrukcja instalacji w teczce Czujniki i przełączniki zamontowane na podajniku ślimakowym: bariera świetlna na podczerwień do kontroli poziomu warstwy odcinającej podajnika ślimakowego krańcowy wyłącznik zabezpieczający na pokrywie rewizyjnej podajnika ślimakowego czujnik kontaktowy Pt100 przy podającym przenośniku ślimakowym Czujniki i przełączniki przy bloku ogniowym, palenisku i króćcu spalin (montaż na miejscu): bariery świetlne na podczerwień do kontroli poziomu paliwa w komorze spalania sonda z dwutlenkiem cyrkonu i przetwornikiem pomiarowym (sonda lambda) czujnik temperatury spalin Pt100 Czujniki i przełączniki zamontowane u góry kotła: czujnik temperatury wody w kotle KTY w króćcu zasilania czujnik temperatury wody na powrocie KTY w króćcu na powrocie zabezpieczający ogranicznik temperatury (STB) czujnik temperatury dmuchawy rotacyjnej Dodatkowy czujnik 1 czujnik KTY z tuleją zanurzeniową 1/2" x 280 mm (B28.1) 3 PYROT 19

20 Regulator (ciąg dalszy) 3.2 Wyposażenie dodatkowe Ecotronic 3 Moduły i przewody danych Wersję podstawową Ecotronic można indywidualnie rozszerzać przy zastosowaniu modułów regulacyjnych lub regulatorów i przewodów danych. Istnieje przy tym techniczna możliwość regulacji poprzez podłączenie dodatkowych wytwornic ciepła, odbiorników ciepła lub podgrzewaczy wody użytkowej z/bez wspomagania w postaci solarnego obiegu grzewczego. Przewody danych Przewód danych łączy poszczególne moduły w jeden układ regulacji instalacji. Przewody danych można łączyć ze sobą (maks. 2 przewody). Suma wszystkich przewodów magistrali CAN nie może przekraczać 200 m. Przy każdym rozszerzeniu zachodzi konieczność sprawdzenia przewodu danych. Każdy dodatkowy moduł regulatora wymaga odpowiedniego przewodu danych. Opis Nr katalog. Przewód danych o dł. 10,0 m z wtykiem, standardowy Przewód danych o dł. 2,0 m z wtykiem Opis Nr katalog. Przewód danych o dł. 5,0 m z wtykiem Przewód danych o dł. 20,0 m z wtykiem Przewód danych o dł. 40,0 m z wtykiem Przewód danych o dł. 80,0 m z wtykiem Rozdzielacz Y Moduł regulatora Moduł regulatora jest dostarczany w obudowie z tworzywa sztucznego (długość 325 mm, wysokość 195 mm, głębokość 75 mm) wraz z czujnikiem temperatury zewnętrznej (QAC 31). Przyciski do obsługi modułu regulatora znajdują się na module obsługowym i są udostępniane zależnie od liczby regulatorów. 3- lub 5-czujnikowy system zarządzania podgrzewaczem jest dostępny w ramach opcji. 5-czujnikowy system zarządzania podgrzewaczem wymaga dodatkowego modułu regulatora. Możliwości łączenia Moduł obsługowy z rozszerzeniem przycisków 12 przycisków regulatora Możliwe maks. 4 regulatory i 7 czujników Dodatkowe moduły regulatora za dopłatą 1 moduł regulatora 2 moduły regulatora 3 moduły regulatora Możliwych maks. 8 regulatorów i 14 czujników Możliwych maks. 12 regulatorów i 21 czujników Przegląd: regulatory możliwe do połączenia w Ecotronic Regulator Nr katalog. Przyciski Liczba regulatorów Liczba czujników patrz str. Regulator dodatkowej wytwornicy ciepła Dod. wytwornica ciepła, równoległa do wytwornicy Strona 21 KP1 Regulator ogrzewania pomieszczenia Ogrzewanie pomieszczenia (obieg grzewczy z Strona 21 mieszaczem) Budynek pomocniczy Strona 22 Przewód przesyłowy Strona 23 Nagrzewnica powietrza Strona 23 Moduł obsługowy w pomieszczeniu QAA Strona 22 (zdalne sterowanie) *12 Termostat zabezpieczający * Strona 22 Regulator wody użytkowej Pojemnościowy podgrzewacz wody użytkowej Strona 24 B1 (bez regulacji przepływu objętościowego) Pojemnościowy podgrzewacz wody użytkowej Strona 24 B2 (z regulacją przepływu objętościowego) Cyrkulacja wody użytkowej Strona 25 Regulator solarny Solarny podgrzewacz wody użytkowej Strona 25 Instalacja solarna do wody użytkowej i ogrzewania Strona 26 Regulator systemu zarządzania podgrzewaczem buforowym System zarządzania podgrzewaczem buforowym, Strona 28 3 czujniki System zarządzania podgrzewaczem buforowym, 5 czujników (QM) Strona 28 *12 Tylko w połączeniu z regulatorem ogrzewania pomieszczenia lub regulatorem budynku pomocniczego. *13 Do ograniczania temperatury na zasilaniu obiegu grzewczego. 20 PYROT

21 Regulator (ciąg dalszy) Regulator dodatkowej wytwornicy ciepła, równoległej do wytwornicy KP1 Może to nastąpić: w trybie pojedynczym: po odbiorze ciepła z buforowego podgrzewacza wody grzewczej następuje włączenie dodatkowej wytwornicy w celu pokrycia całego zapotrzebowania na ciepło. w trybie równoległym: dodatkowa wytwornica ciepła służy do pokrycia zapotrzebowania szczytowego. Dla trybu równoległego konieczna jest grupa kotłów w celu odprowadzenia ciepła. Zapewnia ona równocześnie utrzymanie temperatury na powrocie. Na życzenie dodatkowa wytwornica ciepła może zasilać pojemnościowy podgrzewacz wody. A B D Przyciski dodatkowych wytwornic ciepła Wyjście regulatora dla zaworu mieszającego A, pompy B i palnika D Czujnik temperatury wody na powrocie QAD 21 C, luzem 3 C A Zawór mieszający B Pompa C Czujnik temperatury wody na powrocie D Palnik W przypadku instalacji podwójnej Pyrot sterowanie dodatkową wytwornicą ciepła odbywa się za pomocą nadrzędnego regulatora Mastercontrol. W tym celu, zamiast regulatora Ecotronic, należy zamówić odpowiedni regulator Mastercontrol. Patrz od str. 33. Nr katalog Dodatkowa wytwornica ciepła jest w razie potrzeby włączana automatycznie. Regulator ogrzewania pomieszczenia Nr katalog Regulator ogrzewania sterowany pogodowo z cyfrowym zegarem sterującym do pracy z obniżeniem temperatury zgodnie z programem dziennym i tygodniowym, z regulatorem pompy, funkcją zabezpieczenia przed zamarzaniem, układem przełączania Eco i ograniczoną temperaturą na zasilaniu. Zakres dostawy Przycisk ogrzewania Wyjście regulatora dla pompy i zaworu mieszającego Czujnik kontaktowy QAD 21 A Czujnik kontaktowy QAD 21 B Pompa C Zawór mieszający PYROT 21

22 Regulator (ciąg dalszy) Regulator budynku pomocniczego Nr katalog Przewód prowadzący do budynku pomocniczego jest regulowany pogodowo za pośrednictwem regulatora obiegu grzewczego. Zasilanie podgrzewacza wody użytkowej odbywa się w oparciu o ustawioną maksymalną temperaturą wody na zasilaniu. Woda grzewcza zostaje w tym celu przekierowana do podgrzewacza wody użytkowej za pośrednictwem zaworu. Podgrzewacz wody użytkowej jest zasilany przy pomocy zegara sterującego w czasie obniżania się temperatury. Zakres dostawy Przycisk budynku pomocniczego Wyjście regulatora dla pompy, zaworu mieszającego i zaworu przełącznego Czujnik kontaktowy QAD 21 Czujnik QAZ z tuleją zanurzeniową ½" x 200 mm 3 A Zawór przełączny B Budynek pomocniczy C Czujnik kontaktowy QAD 21 D Pompa E Zawór mieszający F Czujnik QAZ Moduł obsługowy w pomieszczeniu QAA 35 Nr katalog Rozszerzenie regulatora ogrzewania pomieszczenia i regulatora budynku pomocniczego. Moduł obsługowy w pomieszczeniu można podłączyć jako moduł zdalnego sterowania oraz jako czujnik temperatury pomieszczenia (kompensacja temperatury pomieszczenia). Moduł obsługowy w pomieszczeniu QAA 35 Termostat zabezpieczający RAK-TW.1000B Nr katalog Do bezpiecznego ograniczania temperatury na zasilaniu obiegu grzewczego. Zakres dostawy Termostat zabezpieczający RAK-TW.1000B A Termostat zabezpieczający RAK-TW.1000B 22 PYROT

23 Regulator (ciąg dalszy) Przewód transmisji danych regulatora Nr katalog Przewód transmisji danych umożliwia zasilanie budynku poprzez oddzielny system rozdzielania ciepła. Przewód ten zostaje wstępnie wyregulowany odpowiednio do wymagań obiegów grzewczych. Obiegi grzewcze oddzielnego systemu rozdzielania ciepła muszą być regulowane za pośrednictwem Ecotronic. Zakres dostawy Przycisk przewodu transmisji danych Wyjście regulatora dla pompy i zaworu regulacyjnego Czujnik kontaktowy QAD 21 Przewód transmisji danych modułu regulatora można stosować w rozdzielnicy strefowej tylko przy jednoczesnym zastosowaniu regulatora firmy Köb. 3 A Rozdzielnica strefowa B Obejście C Czujnik kontaktowy QAD 21 D Pompa E Zawór regulacyjny Regulator nagrzewnicy powietrza Nr katalog Nagrzewnice powietrza są zasilane z instalacji podgrzewacza kotła przy maksymalnej temperaturze na zasilaniu. Przełączanie wentylatora następuje za pomocą przełączników lub regulatorów dostarczonych przez użytkownika. Strumień przepływu wody grzewczej jest regulowany poprzez temperaturę wody na powrocie i tym samym dostosowywany do mocy cieplnej nagrzewnicy powietrza (regulacja ilościowa). Wynikiem tego jest optymalny układ warstw wody w podgrzewaczu przy utrzymaniu przez dłuższy czas wysokiej temperatury na zasilaniu. Wbudowany zegar sterujący umożliwia ustawienie okresów grzewczych (program dzienny i tygodniowy). A Pompa B Zawór mieszający C Czujnik kontaktowy QAD 21 Zakres dostawy Przycisk grupy nagrzewnic powietrza Wyjście regulatora dla pompy i zaworu mieszającego Czujnik kontaktowy QAD 21 Kryza miernicza obejścia PYROT 23
