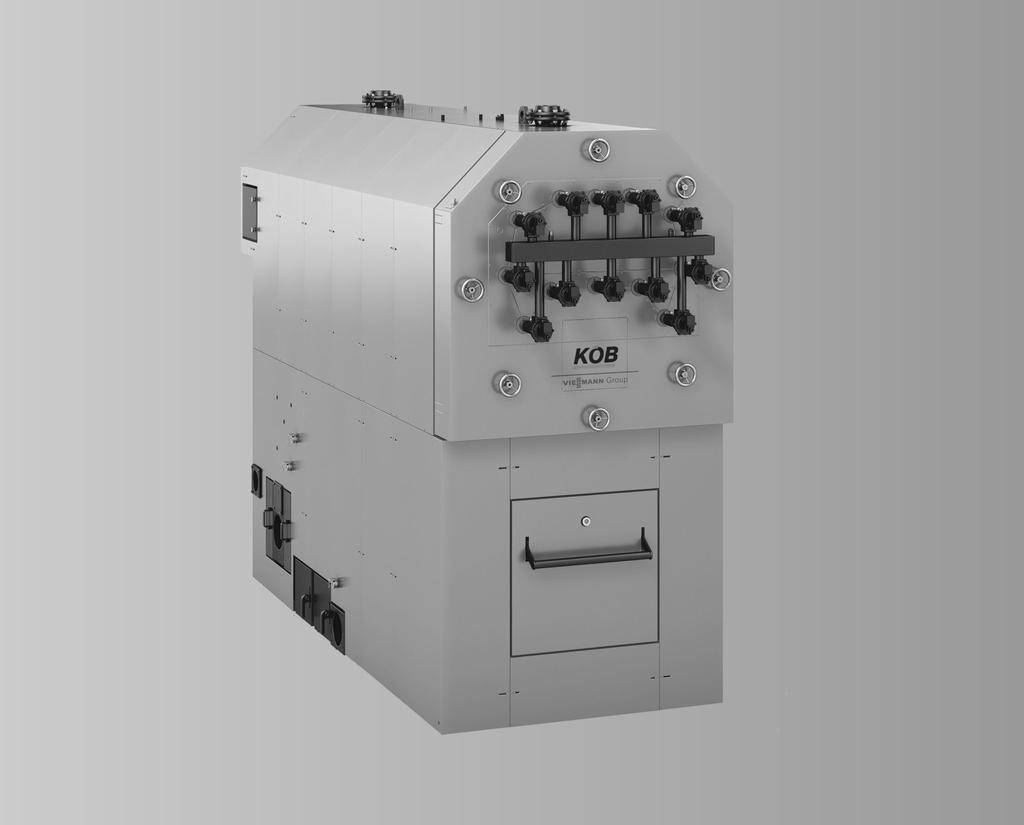

1 PYROTEC Palenisko rusztowe 390 do 1250 kw Wytyczne projektowe Palenisko rusztowe PYROTEC W pełni automatyczny kocioł grzewczy na drewno opałowe do spalania zrębków drewnianych, granulatu, wiórów drewnianych i drewna mieszanego 5/2013

2 Spis treści Spis treści 1. Podstawowe informacje na temat spalania drewna 1. 1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła... 6 Informacje ogólne... 6 Określenie zapotrzebowania na paliwo drzewne... 7 Wartość energii różnych nośników energii w porównaniu do oleju opałowego (wartości orientacyjne) Podstawowe informacje na temat spalania granulatu drzewnego w celu produkcji ciepła... 8 Co to jest granulat drzewny?... 8 Wymagania dotyczące paliwa... 8 Forma dostarczanego granulatu Podstawowe informacje na temat spalania zrębków drewnianych do produkcji ciepła 9 Co to są zrębki drewniane?... 9 Definicja klas wielkości zrębków drewna wg ÖNORM M Definicja klas wielkości zrębków drewnianych wg normatywu QM-Holzheizwerke /normy EN Wymogi dotyczące paliwa Minimalne wymagania dotyczące paliw drzewnych Składniki Paliwa z biomasy, niezawierające drewna Przepisy i normy dotyczące paliw drzewnych PYROTEC 2. 1 Opis wyrobu Podsumowanie zalet Stan fabryczny Dane techniczne Dane techniczne Regulacja 3. 1 Dane techniczne Pyrocontrol Funkcje Obsługa: Wyposażenie dodatkowe Pyrocontrol Sterowanie napędami zewnętrznymi Sterowanie napędami zewnętrznymi, z barierą świetlną Wyposażenie dodatkowe moduł zarządzania mocą Pyrocontrol czujnikowy system zarządzania zasobnikiem ciepła (QM) Zapotrzebowanie z zewnątrz wł./wył Komunikat roboczy bezpotencjałowy Sygnały mocy 0-10 V Zapotrzebowanie na dodatk. wytwornicę ciepła Wyposażenie dodatkowe zdalne sterowanie Pyrocontrol Analogowe urządzenie sygnalizujące usterki z akumulatorem Eksport danych roboczych Pyrocontrol Zewnętrzny moduł wizualizacji Pyrotec przez modem (przez kabel) Wizualizacja wewnętrzna Pyrotec Przewód do transmisji danych do wizualizacji, wewnętrzny Mastercontrol do instalacji dwukotłowych Informacje na temat Mastercontrol Wyposażenie dodatkowe Mastercontrol Sygnał ciepłomierza Zapotrzebowanie na dodatk. wytwornicę ciepła Analogowe urządzenie sygnalizujące usterki z akumulatorem Eksport danych roboczych Mastercontrol Zewnętrzny moduł wizualizacji Mastercontrol przez modem (przez kabel) Podgrzewacz buforowy wody grzewczej 5. Wyposażenie dodatkowe instalacji 4. 1 Dane techniczne dot. podgrzewacza buforowego Wyposażenie dodatkowe kotła Recyrkulacja spalin Izolacja przewodu recyrkulacji spalin Pręty wypornościowe Automatyczne urządzenie zapłonowe Dwustopniowy podajnik ślimakowy Czyszczenie pneumatyczne Urządzenia zabezpieczające kotła Termiczny zawór bezpieczeństwa 100 C Termiczny zawór gaśniczy ½, C PYROTEC

3 Spis treści (ciąg dalszy) 5. 3 Wyposażenie dodatkowe rozdzielanie ciepła Zawór trójdrogowy z napędem silnikowym Pompy Wyposażenie dodatkowe do odprowadzenia spalin Odpylacz spalin Wyposażenie dodatkowe usuwanie popiołu Usuwanie popiołu do zbiornika zewnętrznego Przedłużenie pionowego przenośnika ślimakowego Przedłużenie przenośnika ślimakowego do komory spalania Zabezpieczenie chroniące przed cofnięciem się ognia Podajnik celkowy Zasuwa odcinająca MA Rura spustowa L = 1,0 m Specjalny element redukcyjny Wyposażenie dodatkowe do czyszczenia przenośnego Zestaw do czyszczenia z odkurzaczem do popiołu Odkurzacz do popiołu WS Odkurzacz do popiołu DS Dane techniczne Wyposażenie dodatkowe do odkurzacza do popiołu Pobór paliwa 6. 1 Możliwości zastosowania systemów poboru zależnie od paliwa Przegląd Pobór paliwa przez przenośnik ślimakowy Przenośnik ślimakowy do poboru granulatu, D = 120 mm Napęd przenośnika ślimakowego do poboru granulatu Pobór paliwa poprzez mieszadła Zsyp z trzpieniem sprężynowym AF Zsyp ślimakowy AF do zsypu z trzpieniem sprężynowym Zsyp poziomy AH Zsyp ślimakowy AH do zsypu poziomego Konstrukcja wsporcza AH Blacha ochronna AH zasobnika Pokrywa AH na granulat Pobór paliwa przez zsyp lejkowaty Zsyp lejkowaty Dodatkowy kołnierz wylotu Duży lej Pobór paliwa przez przesuwane dno Liczba i długość popychaczy przy maksymalnej wysokości zsypywania Dane techniczne napędów z popychaczami Siły oddziałujące na budynek Zsyp szczelinowy ciągnący Zsyp środkowy Zsyp szczelinowy z funkcją napełniania Pojedynczy napęd z popychaczami Płyta kotwiąca do pojedynczego napędu z popychaczami Podwójny napęd z popychaczami Płyta kotwiąca do podwójnego napędu z popychaczami Płyta kotwiąca zasobnika Popychacz Agregat hydrauliczny do pojedynczego AS Agregat hydrauliczny do podwójnego AS Ślimak w przesuwnym dnie D = 190 mm Ślimak w przesuwnym dnie D = 250 mm Napęd przenośnika ślimakowego w przesuwanym dnie, wersja standardowa Napęd przenośnika ślimakowego w przesuwanym dnie, wersja wzmocniona Pokrywa przenośnika ślimakowego montowanego w przesuwanym dnie Transport paliwa 7. 1 Możliwości zastosowania systemów transportu zależnie od paliwa Przegląd Transport paliwa przenośnikiem ślimakowym Przenośnik ślimakowy korytowy Napęd przenośnika ślimakowego korytowego, wersja standardowa Przenośnik ślimakowy rurowy Napęd przenośnika ślimakowego rurowego, granulat Napęd przenośnika ślimakowego rurowego, wersja standardowa Napęd przenośnika ślimakowego rurowego, wersja wzmocniona PYROTEC 3

4 Spis treści (ciąg dalszy) 8. Magazynowanie paliwa 8. 1 Magazynowanie paliwa w składzie na granulat (w gestii inwestora) Wskazówki dot. wielkości magazynu granulatu Wykonanie magazynu granulatu i potrzebne komponenty systemu Dodatkowe wskazówki bezpieczeństwa dotyczące magazynu granulatu Deski ochronne z kątownikami Z Króciec do napełniania i króciec powietrza powrotnego Wyposażenie dodatkowe zapewnianego przez inwestora magazynu granulatu Napełnianie magazynu paliwa zapewnianego przez inwestora Pokrywa silosu obsługiwana ręcznie FDM 2,9/1,3 m Hydrauliczna pokrywa zasobnika FDH Kratka ochronna 120 do FDH Kratka ochronna 200 do FDH Pokrywa zasobnika z możliwością najechania FDB Kratka ochronna 120 do FDB Kratka ochronna 200 do FDB Silnik mechanizmu wstrząsowego, do kratki ochronnej Agregat hydrauliczny pokrywy napełniającej zasobnika ASH Napędy pokrywy do agregatu hydraulicznego ASH Przenośnik ślimakowy do napełniania silosu FS Napęd przenośnika ślimakowego napełniającego silos Wskazówki projektowe 9. 1 Projektowanie instalacji Dobór znamionowej mocy cieplnej Temperatury na zasilaniu Temperatury progowe Dostawa Transport do miejsca montażu Ustawienie Wymogi dotyczące kotłowni Wymogi wzoru rozporządzenia o instalacjach paleniskowych (Niemcy) Zasilanie powietrzem do spalania Minimalne odległości zabudowy Połączenie hydrauliczne Przyłącza ogrzewania Pompy obiegu kotła i pompy mieszające Techniczne wyposażenie zabezpieczające zgodne z normą DIN EN Przykłady instalacji Instalacja elektryczna Umieszczenie modułu obsługowego i szafy sterowniczej Techniczne wyposażenie zabezpieczające System wzbiorczy Urządzenia gaśnicze Zbiornik na wodę gaśniczą Urządzenie gaśnicze z dopływem zimnej wody Zabezpieczenie instalacji kotłowej przed cofaniem się płomienia Wykluczenie ryzyka przepełnienia komory spalania Zabezpieczenie przed zapłonem wstecznym (RZS) Zabezpieczenie doprowadzania paliwa przed cofaniem się płomienia (RSE) Zasuwa odcinająca Podajnik celkowy Podwójny podajnik celkowy z wyrównaniem ciśnienia Zabezpieczenie przed brakiem wody Ogranicznik ciśnienia maksymalnego Ogranicznik ciśnienia minimalnego Zawór bezpieczeństwa Naczynie wzbiorcze Ochrona przeciwpożarowa Ochrona przeciwpożarowa składu paliwa Uruchomienie Paliwo stosowane podczas uruchomienia Napełnianie instalacji grzewczej Paliwa Odpowiednie paliwa Przyłącze po stronie spalin Komin Rura spalin Izolacja dźwiękowa Podpory Zabezpieczenie przed zamarzaniem PYROTEC

5 Spis treści (ciąg dalszy) 9.14 Zapobieganie uszkodzeniom powodowanym korozją po stronie wody Zapobieganie uszkodzeniom powodowanym korozją po stronie wody Załącznik Dobór naczynia wzbiorczego Przykład wyboru Informacje ogólne na temat niskociśnieniowych kotłów wodnych wysokotemperaturowych o temperaturach progowych do 110ºC Przyłącza przewodów rurowych Instalacja elektryczna Instrukcja eksploatacji Instalacja spalinowa Kontrola w ramach odbioru budowlanego Wykaz haseł PYROTEC 5

6 Podstawowe informacje na temat spalania drewna 1.1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła 1 Informacje ogólne Wartość opałowa biomasy bazującej na drewnie w zależności od zawartości wody Energetyczność drewna określana jest z reguły za pomocą wartości opałowej H u. Wartość opałowa to energia, jaką uzyskuje się podczas spalania jednego kilograma mokrego drewna. Woda zawarta w spalinach przechodzi w stan pary. Wartość opałowa H o zawiera dodatkowo wartość ciepła kondensacji pary wodnej, jakie powstaje na skutek ochłodzenia do poziomu temperatury wyjściowej. Ilość wody zawarta w partii paliwa stanowi podstawową wielkość wpływającą na spalanie. Określa ona energetyczność, a tym samym potencjalny uzysk energii podczas spalania. W praktyce wartość opałowa paliw drzewnych mieści się w przedziale od 5,0 kwh/kg (18 MJ/kg) przy zawartości wody 5% do 1,5 kwh/kg (5,4 MJ/kg) przy zawartości wody 60%. Wartość ta jest zależna od rodzaju drewna oraz w znacznym stopniu od zawartości wody lub wilgotności drewna. Zawartość wody ma decydujący wpływ na regulację obciążenia częściowego oraz właściwości emisyjne instalacji. Określanie zawartości wody Zawartość wody określa się zazwyczaj w oparciu o proces suszenia w suszarni, na którym opiera się także norma CEN. Próbka paliwa ważona jest w stanie wilgotnym, suszona przez kilka godzin w suszarni w temperaturze ok. 105 C a następnie ponownie ważona. Ilość wody zawarta w paliwie jest podawana jako zawartość wody w. Zakres zastosowania paliwa w zależności od zawartości wody W urządzeniu Pyrotec można spalać biomasę bazującą na drewnie o zawartości wody od 5 do 50%. Wilgotność (u) w % , ,5 Wartość opałowa (Hu) w MJ/kg 14 4 A 12 3, B 2, Zawartość wody (w) w % 1,5 0,5 Wartość opałowa (Hu) w kwh/kg A Drewno miękkie B Drewno twarde Zawartość wody w % Gatunek drzewa Jednostka miary Świerk kwh/kg 5,20 4,91 4,61 4,32 4,02 3,73 3,44 3,14 2,85 2,55 2,26 kwh/m³ kwh/mp kwh/mpn Sosna kwh/kg 5,20 4,91 4,61 4,32 4,02 3,73 3,44 3,14 2,85 2,55 2,26 kwh/m³ kwh/mp kwh/mpn PYROTEC

7 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Zawartość wody w % Gatunek drzewa Jednostka miary Buk kwh/kg 5,00 4,72 4,43 4,15 3,86 3,58 3,30 3,01 2,73 2,44 2,16 kwh/m³ kwh/mp kwh/mpn Dąb kwh/kg 5,00 4,72 4,43 4,15 3,86 3,58 3,30 3,01 2,73 2,44 2,16 kwh/m³ kwh/mp kwh/mpn Topola kwh/kg 5,00 4,72 4,43 4,15 3,86 3,58 3,30 3,01 2,73 2,44 2,16 kwh/m³ kwh/mp kwh/mpn Zależność zawartości wody od wilgotności paliwa Ilość wody w paliwach drzewnych podawana jest jako zawartość wody albo wilgotność paliwa. Zawartość wody (w %) odnosi się przy tym do wilgotnej masy paliwa albo substancji świeżej (SŚ), a wilgotność paliwa do całkowicie suchej masy paliwa (SS). Dla produktów firmy KÖB podaje się w specyfikacji zawartość wody w. Przykład: Jeżeli 100 kg paliwa zawiera 50 kg wody, to zawartość wody wynosi 50% (w50), a wilgotność paliwa to 100% (u=100) Zawartość wody (w) w % Wilgotność paliwa (u) w % Określenie zapotrzebowania na paliwo drzewne Na podstawie wartości opałowej i wymaganej znamionowej mocy cieplnej można obliczyć zapotrzebowanie na paliwa drzewne. Istotnymi czynnikami wpływającymi na ten parametr jest przy tym zawartość wody w paliwie i współczynnik sprawności instalacji. B = Pn PC x η i B Q Zapotrzebowanie na paliwo w kg/h Wymagana znamionowa moc cieplna w kw Hu Wartość opałowa w kwh/kg η Współczynnik sprawności instalacji w % PYROTEC 7

8 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Wartość energii różnych nośników energii w porównaniu do oleju opałowego (wartości orientacyjne) 1 Olej opa Węgiel kamie Pelet Bukowe polana Świerkowe polana Zrębki drzewne Gęstość nasypowa/ stosu 840 kg/m³ 860 kg/mn³ 650 kg/mn³ 459 kg/mn³ 297 kg/mn³ 217 kg/mn³ Ekwiwalenty oleju Kilogram 0,84 kg 1,28 kg 2,16 kg 2,35 kg 2,30 kg 2,25 kg Ekwiwalenty oleju litry 1,00 l 1,49 l 3,33 l 5,11 l 7,73 l 10,36 l 1.2 Podstawowe informacje na temat spalania granulatu drzewnego w celu produkcji ciepła Co to jest granulat drzewny? Surowiec do wytwarzania granulatu drzewnego pochodzi w 100% z naturalnych odpadów drzewnych. Duża ilość tego surowca w postaci strużyn i trocin powstaje jako odpad w przemyśle obróbki drewna. Odpady te są zagęszczane pod wysokim ciśnieniem oraz granulowane, tj. stłaczane, uzyskując przy tym cylindryczny kształt. Surowiec jest przechowywany i transportowany w idealnie suchych warunkach. Również użytkownik instalacji musi przechowywać granulat w miejscu idealnie suchym. Tylko w ten sposób można zagwarantować prawidłowe i efektywne spalanie tego materiału. Wymagania dotyczące paliwa W urządzeniu Pyrotec należy spalać granulat drzewny o średnicy granulek 6 mm, długości od 5 do 30 mm (20% do 45 mm) i wilgotności szczątkowej wynoszącej maksymalnie 10%. Granulat spalany w urządzeniu Pyrotec musi spełniać wymogi normy DINplus lub ÖNORM M Wymagany parametr DIN EN , klasa DIN plus oraz ÖNorm DIN A1 M7135 Średnica mm 6 (+/- 1) 4 do 10 4 do 10 Długość mm 3,15 L 40 5 x D < 50 Gęstość objętościowa kg/dm³ - > 1,12 1,0 do 1,4 Gęstość nasypowa kg/dm³ Wartość opałowa MJ/kg 16,5 > 18 17,5 do 19,5 Zawartość wody % masy 10 < 10 < 12 Zawartość frakcji drobnej % masy 1 < 1 - Wytrzymałość mechaniczna % masy 97,5 97,7 - Zawartość popiołu % 0,7 < 0,5 < 1,5 Temperatura mięknienia C popiołu Zawartość chloru % masy 0,02 < 0,02 < 0,03 Zawartość siarki % masy 0,05 < 0,04 < 0,08 Zawartość azotu % masy 0,3 < 0,3 < 0,3 Zawartość miedzi mg/kg PYROTEC

9 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Wymagany parametr DIN EN , klasa DIN plus oraz ÖNorm DIN A1 M7135 Zawartość chromu mg/kg Zawartość arsenu mg/kg Zawartość kadmu mg/kg < 0,5 - - Zawartość rtęci mg/kg 0,1 - - Zawartość ołowiu mg/kg Zawartość niklu mg/kg Zawartość cynku mg/kg Odporność na ścieranie % - 2,3 - Substancje pomocnicze do % prasowania Zewn. kontrola produkcji - - Tak - Dodatkowe wymagania stawiane paliwu przez firmę Köb *1 : Tlenki litowców w popiele (K 2 O oraz Na 2 O) g/kg maks. 1,0 Początek spiekania popiołu (SB) C min Właściwości jakościowe Granulat dobrej jakości: gładka, błyszcząca powierzchnia równomierna długość niewielki procent zawartości pyłu w wodzie opada na dno Granulat niskiej jakości: spękana, chropowata powierzchnia duże różnice w długości duży procent zawartości pyłu unosi się na wodzie Forma dostarczanego granulatu Granulat drzewny luzem transportowany jest na wagonach z pompami silosowymi i wdmuchiwany przez układ przewodów giętkich do magazynu. Jeśli postępujemy z granulatem we właściwy sposób, zawartość pyłu jest niewielka, paliwo doprowadzane jest bez zakłóceń, a kocioł grzewczy na drewno opałowe ma stałą moc grzewczą. 1.3 Podstawowe informacje na temat spalania zrębków drewnianych do produkcji ciepła Co to są zrębki drewniane? Surowiec do wytwarzania zrębków drewnianych pochodzi w 100 % z naturalnego drewna leśnego i plantacyjnego. Surowiec ten ma postać pni lub gałęzi. Zrębki wytwarzane są przy użyciu szybkich narzędzi tnących w rozumieniu normy ÖNORM M Użytkownik instalacji powinien składować to paliwo w suchym miejscu. Tylko w ten sposób można zagwarantować prawidłowe i efektywne spalanie. Definicja klas wielkości zrębków drewna wg ÖNORM M 7133 Masa całkowita 100 % Zawartość frakcji grubej maks. 20% Frakcja główna 60 do 100% Zawartość frakcji drobnej (wraz z frakcją najdrobniejszą) maks. 20% Klasy wielkości zrębków drewnianych G 30 drobne G 50 średnie G 100 grube Przekrój maks. cm² Długość maks. cm 8, Znamionowa wielkość oczek sita mm 16 31,5 63 rzadkiego Znamionowa wielkość oczek sita mm 2,8 5,6 11,2 średniego Znamionowa wielkość oczek sita mm gęstego Definicja klas wielkości zrębków drewnianych wg normatywu QM-Holzheizwerke /normy EN Frakcja główna > 80% masy Zrębki drewniane lub wióry drzewne P16 P45 P63 P100 P300 mm 3,15 *2 8 *2 11,2 *2 3, *1 Por. również rozdział Kapitel Minimalne wymogi dotyczące paliw drzewnych oraz rozdział Paliwa. *2 Wartości wg normatywu QM-Holzheizwerke, różnią się od podanych w normie EN PYROTEC 9

10 Podstawowe informacje na temat spalania drewna (ciąg dalszy) 1 Zawartość frakcji drobnej mm < 1 < 1 < 1 < 1 < 1 < 5% masy Zawartość frakcji grubej mm > 45 > 63 > 100 > 200 > 400 Maks. długość cząstek < 1 % masy wszystkie < 85 Maksymalna długość mm *2 200 *2 250 *2 - Wymogi dotyczące paliwa W urządzeniu Pyrotec spala się zrębki, których maksymalny udział frakcji grubej wynosi 20 %, przekrój maksymalnie 5 cm², a długość 12 cm (5 % o dł. maks. 16 cm). Zawartość wody w zrębkach może wynosić maks. 50% (w50). Gęstość nasypowa S (kg/m³, zawartość wody w (%), wielkość: G (mm) wg normy ÖNORM M 7133 oraz wg normatywu QM-Holzheizwerke S 130 w10 do w20 G30/G50 P45/P63 *3 Trociny z drewna naturalnego S 130 < w15 G30/G50 P45/P63 *3 Wióry, zrębki z odpadów drewnianych, suche, mieszane S 200 w20 do w35 G30/G50 P45/P63 *3 Trociny z drewna naturalnego S 200 < w15 G30/G50 P45/P63 *3 Wióry, zrębki z odpadów drewnianych, suche, mieszane S 250 < w15 G30/G50 P45/P63 *3 Wióry, zrębki z odpadów drewnianych, suche, mieszane S 250 w20 do w35 G30/G50 P45/P63 *3 Zrębki miękkie z drewna naturalnego S 250 w35 do w50 G30/G50 P45/P63 *3 Trociny z drewna naturalnego S 300 w20 do w35 G30/G50 P45/P63 *3 Zrębki miękkie/twarde, z drewna naturalnego S 300 w35 do w50 G30/G50 P45/P63 *3 Zrębki miękkie z drewna naturalnego S 350 < w15 G30/G50 P45/P63 *3 Brykiety z resztek drewna D40 do D60 S 350 w20 do w35 G30/G50 P45/P63 *3 Zrębki twarde z drewna naturalnego S 350 w35 do w50 G30/G50 P45/P63 *3 Zrębki miękkie/twarde, z drewna naturalnego S 400 w35 do w50 G30/G50 P45/P63 *3 Zrębki twarde z drewna naturalnego S 650 < w10 Granulat drzewny zgodny z normą DIN EN klasa A1, z drewna naturalnego, D od 6 do 10 mm S 650 < w10 Granulat drzewny zgodny z normą DIN EN klasa A1, z drewna naturalnego, D od 11 do 14 mm Właściwości jakościowe Zrębki drewniane dobrej jakości: wg ÖNORM M 7133 wielkość do G30 lub G50 maks. 5% nietypowych kształtów gładka powierzchnia Zrębki drewniane niskiej jakości: postrzępiona powierzchnia ponad 5 % nietypowych kształtów udział frakcji grubej powyżej 20 % powyżej G Minimalne wymagania dotyczące paliw drzewnych Składniki Kupując drewno do spalania należy wybrać drewno niezawierające innych elementów (np. kamieni, metalowych części, pozostałości zaprawy murarskiej, tworzyw sztucznych itd.). Zmieniają one skład spalanego materiału i tym samym zasadnicze parametry procesu spalania. Dla wszystkich rodzajów paliw drzewnych obowiązuje zasada, że nie mogą one zawierać ciał obcych, takich jak części metalowe, kamienie, fragmenty murów czy tworzywa sztuczne. Ponadto nie wolno wykraczać poza następujący zakres wartości granicznych (na kg suchego paliwa) składników niepalnych (popiół podczas analizy w temperaturze 815 C): Wartość graniczna Porównanie z naturalnym drewnem leśnym Chlor Cl mg/kg maks Siarka S mg/kg maks Suma Cl, S mg/kg maks Całkowita zawartość popiołu g/kg maks. 15,0 5,0 Tlenki litowców w popiele (K 2 O oraz Na 2 O) g/kg maks. 1,0 0,35 Początek spiekania popiołu (SB) C min ok *2 Wartości wg normatywu QM-Holzheizwerke, różnią się od podanych w normie EN *3 Z ograniczeniem frakcji grubej (< 1 %) do długości maks. 125 mm 10 PYROTEC

11 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Konsekwencją przekroczenia powyższych wartości granicznych jest skrócenie żywotności komory spalania i kotła grzewczego na drewno opałowe. W związku z tym zwiększa się nakład pracy związany z utrzymaniem urządzenia w dobrym stanie technicznym, a okresy między kolejnymi terminami konserwacji ulegają skróceniu. Należy również zminimalizować zawartość materiałów pylistych i drobnoziarnistych (zgodnie z ÖNORM M 7133). Udział frakcji najdrobniejszej, pyłu (cząstki drewna < 1,0 mm według ÖNORM M 7133): 10,0 % masy całkowitej 1 Paliwa z biomasy, niezawierające drewna Niebazujące na drewnie paliwa z biomasy, takie jak igły, liście, zboże, siano, plewy, wilgotne pestki itd., zwykle nie nadają się do wykorzystania jako paliwo, nie zapewniają bezawaryjnej eksploatacji i dlatego są niedozwolone. Przepisy i normy dotyczące paliw drzewnych Właściwości paliwa (skład chemiczny, temperatura mięknienia popiołu itd.) znacznie różnią się od właściwości drewna. Spalanie tych paliw w kotle Pyrotec może wpłynąć negatywie na proces spalania i doprowadzić do uszkodzenia szamotu oraz powierzchni wymiennika ciepła. Dlatego roszczeń z tytułu gwarancji można dochodzić wyłącznie wtedy, gdy stosowano dozwolone paliwa. Niemcy 1. federalne rozporządzenie w sprawie ochrony przed imisjami (BImSchV) w znowelizowanej wersji z dn r. Regulacje techniczne o utrzymywaniu czystości powietrza (TA-Luft), wydanie z dn r. Austria FAV z dn r. Rozporządzenie w sprawie instalacji paleniskowych 3.(1) 3. Paliwa stałe Porozumienie wg 15a federalnej ustawy o statusie konstytucyjnym (B-VG) o oszczędzaniu energii Porozumienie wg 15a federalnej ustawy o statusie konstytucyjnym (B-VG) o zabezpieczeniach małych palenisk Szwajcaria Luftreinhalte- Verordnung LRV (rozporządzenie o ochronie atmosfery) z dnia r. (stan na dzień r.) ÖNORM M 7133 Drewno rąbane do celów energetycznych (1998) ÖNORM M 7135 Brykiet z naturalnego drewna lub naturalnej kory (1998) ÖNORM M 7136 Zapewnienie jakości granulatu drzewnego w zakresie logistyki transportu oraz magazynowania EN Kotły grzewcze na paliwa stałe, tabela 8 Paliwa kontrolne EN Biopaliwa stałe Normatywy dotyczące Normatywy i podręcznik planowania zarządzania ja- kością w ciepłowniach opalanych drewnem QM-Holzheizwerke DIN Brykiet z drewna naturalnego (1993) EN Biopaliwa stałe - Specyfikacje paliw i klasy - Część 1: Wymagania ogólne EN PROJEKT: Specyfikacje i klasy paliw - Część 2: Granulat drzewny do zastosowań nieprzemysłowych EN PROJEKT: Biopaliwa stałe - Specyfikacje paliw i klasy - Część 4: Zrębki drzewne do zastosowań nieprzemysłowych pr TRVB H 118/03 Techniczna dyrektywa dot. ochrony przeciwpożarowej (dyrektywa austriacka) PYROTEC 11

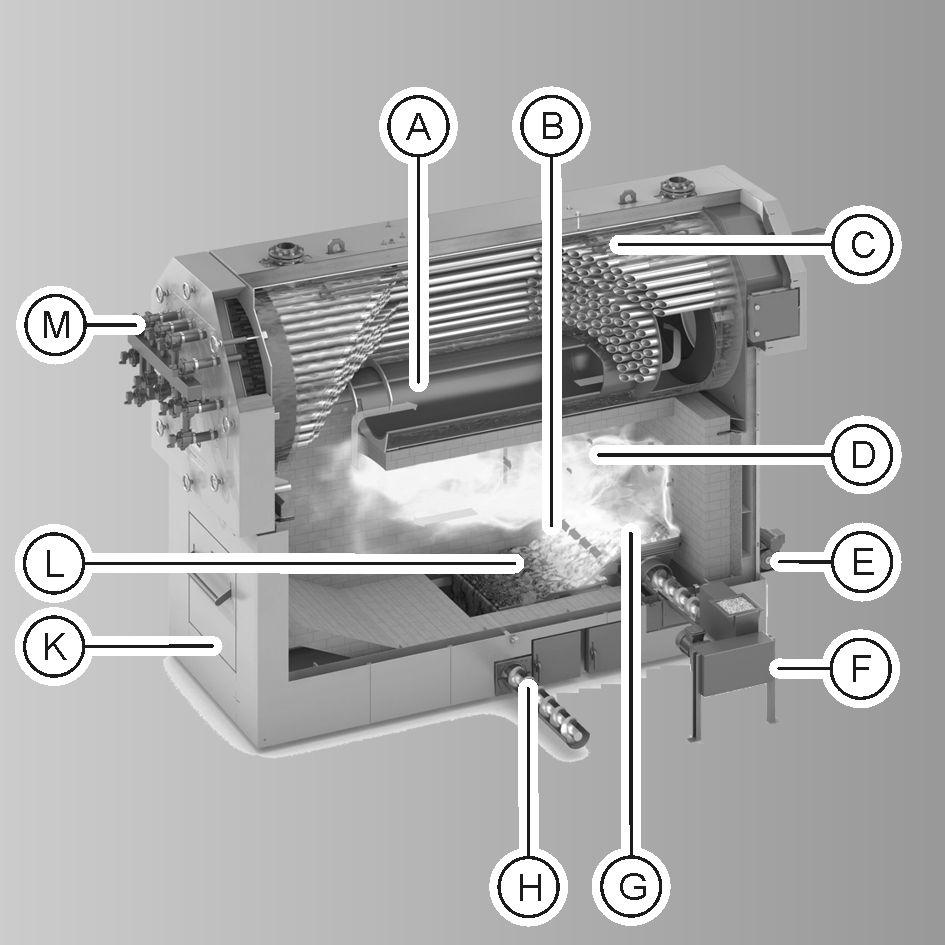

12 PYROTEC 2.1 Opis wyrobu 2 A Kocioł 3-ciągowy (3 bary albo 6 barów) B Ruszt zewnętrzny zasilany powietrzem pierwotnym 2 C Zabezpieczający wymiennik ciepła D Powietrze wtórne E Dmuchawa zapłonowa F Podajnik ślimakowy z warstwą blokującą G Retorta z rusztem wewnętrznym, zasilanie powietrzem pierwotnym 1 H Odpopielanie K Drzwiczki komory spalania L Ruchomy ruszt posuwowy M Oczyszczanie pneumatyczne Palenisko rusztowe Pyrotec zostało stworzone specjalnie z myślą o automatycznym spalaniu suchych i wilgotnych paliw drzewnych (odpady drzewne, granulat drzewny lub zrębki leśne o wartości maks. w50). Łączy ono w optymalny sposób zalety paleniska z ładowaniem dolnym i paleniska rusztowego. Palenisko rusztowe Pyrotec odznacza się bardzo wysokim współczynnikiem sprawności i idealnym spalaniem przy wszystkich stopniach obciążenia. Poziomy wymiennik ciepła z funkcją oczyszczania pneumatycznego szczególnie nadaje się do wykorzystania z paliwami o dużej zawartości frakcji drobnej. Podsumowanie zalet Wysoki współczynnik sprawności dzięki wypróbowanej technice spalania, 3-ciągowemu wymiennikowi ciepła, modulowanej regulacji mocy oraz regulacji zasilania powietrzem pierwotnym i wtórnym. Prosta konserwacja dzięki w pełni automatycznemu odpopielaniu i optymalnemu, pneumatycznemu systemowi oczyszczania. Nowoczesne urządzenia zabezpieczające zapewniają bezpieczną i niezawodną eksploatację. Optymalne parametry instalacji uzyskane dzięki konstrukcji urządzenia i dostawie wszystkich podzespołów przez jednego producenta. Stan fabryczny Gotowy kocioł stalowy na granulat drzewny i zrębki drewniane wg DINplus i ÖNORM M7135. Ze zintegrowaną funkcją podwyższania temperatury wody na powrocie, drzwiczkami do komory spalania, drzwiczkami do usuwania popiołu, ładownikami popiołu, urządzeniem do oczyszczania. 1 podajnik ślimakowy z warstwą blokującą wraz z zaworem gaśniczym z osadnikiem zanieczyszczeń 1 moduł obsługowy Pyrocontrol w szafie sterowniczej 1 wentylator spalin 1 zbiornik na wodę gaśniczą, z uchwytem 1 automatyczne urządzenie zapłonowe (opcja) Czujniki i urządzenia pomiarowe: Bariera świetlna na podczerwień do kontroli poziomu warstwy blokującej podajnika ślimakowego Krańcowy wyłącznik zabezpieczający na pokrywie rewizyjnej podajnika ślimakowego Popiół usuwany jest z cokołu paleniska za pomocą automatycznego zsypu, a następnie transportowany do standardowego pojemnika. Współczynnik sprawności przekraczający 90 % umożliwia maksymalny poziom sprawności rocznej przy modulowanej eksploatacji. W przypadku obciążenia grzewczego budynku od 300 kw wzwyż warto zastosować palenisko rusztowe Pyrotec jako kocioł podstawowy. Urządzenia można również bez problemu stosować w połączeniu z instalacją solarną. Palenisko rusztowe Pyrotec zostało sprawdzone i dopuszczone zgodnie z wymogami normy EN Zostało ono wyprodukowane zgodnie z wymogami dyrektywy maszynowej oraz posiada oznaczenie CE. Ponadto podlega stałej kontroli TÜV. Automatyczne urządzenie zapłonowe zapobiega utrzymywaniu żaru i pozwala zaoszczędzić paliwo (opcja tylko w przypadku paliw o zawartości wody poniżej 40%, a więc < w40) Indywidualny projekt instalacji wykonany przez zespół naszych ekspertów Regulacja mocy w zakresie od 30 do 100% Czujnik kontaktowy Pt1000 na podajniku ślimakowym Bariera świetlna na podczerwień do kontroli poziomu paliwa w komorze spalania Sonda z dwutlenku cyrkonu z przetwornikiem pomiarowym (sonda Lambda) Czujnik temperatury spalin Pt1000 Czujnik temperatury wody na powrocie Pt1000 Czujnik temperatury wody w kotle Pt1000 Zabezpieczający ogranicznik temperatury (STB) Czujnik podciśnienia Czujnik nadciśnienia Bariera świetlna odpopielania Wyłącznik krańcowy drzwiczek komory spalania 12 PYROTEC

13 PYROTEC (ciąg dalszy) 2.2 Dane techniczne Dane techniczne Nazwa handlowa Palenisko rusztowe Pyrotec Znamionowa moc cieplna Nr katalog.: Dane dot. mocy Znamionowa moc cieplna dla paliwa znormalizowanego kw w45 *4 Trwała moc cieplna dla paliwa znormalizowanego kw w45 *5 Minimalna moc cieplna Q *6 min kw Dane grzewcze Objętość po stronie spalin l dopuszczalna temperatura wyłączania zabezpieczającego C ogranicznika temperatury Strumień przepływu wody Strumień przepływu (różn. 10K) m³/h 33,54 45,58 61,92 81,70 107,50 Strumień przepływu (różn. 15K) m³/h 22,36 30,39 41,28 54,47 71,67 Strumień przepływu (różn. 20K) m³/h 16,77 22,79 30,96 40,85 53,75 Minimalna temperatura wody na powrocie C Pojemność popielnika popiół z rusztu l Pojemność popielnika odpylacz spalin l Pojemność wodna kotła l Wartości oporu po stronie wodnej Opór po stronie wodnej (różn. 10 K) Pa Opór po stronie wodnej (różn. 15 K) Pa Opór po stronie wodnej (różn. 20K) Pa Dop. ciśnienie robocze Ciśnienie próbne bar 7,8 7,8 7,8 7,8 7,8 Maksymalne ciśnienie robocze bar Powierzchnia grzewcza m 2 26,32 42,50 55,50 74,80 91,00 Oznaczenie CE CE CE CE CE CE Klasa kotła wg DIN EN Wymiary całkowite Długość całkowita mm Szerokość całkowita (kocioł grzewczy) mm Szerokość całkowita (kocioł grzewczy z podajnikiem mm ślimakowym) Wysokość całkowita (kocioł grzewczy) mm Wysokość całkowita (kocioł grzewczy z wentylatorem mm spalin) Masy Kocioł kg Palenisko kg Pręty wypornościowe kg Wentylator spalin kg Podajnik ślimakowy kg Masa całkowita bez wody kg Masa całkowita z wodą kg Maks. pobór mocy elektrycznej Urządzenie zapłonowe W Przyłącza elektryczne (w sumie) W w trybie grzewczym W Podajnik ślimakowy W Dmuchawa powietrza pierwotnego 1 W Dmuchawa powietrza pierwotnego 2 W Dmuchawa powietrza wtórnego W Wentylator spalin W Napęd rusztu W Pobór mocy elektrycznej przy Q N W Pobór mocy elektrycznej przy Q min W *4 Dla oczyszczonego kotła i paleniska, kocioł wyposażony w pneumatyczny układ oczyszczania. *5 Stabilizacja mocy w przypadku zastosowania kotła jako kotła podstawowego do pracy ciągłej, wyposażonego w pneumatyczne urządzenie do oczyszczania oraz o czasie pracy (czasie między dwoma czyszczeniami kotła) wynoszącym 600 godzin pracy *6 Q Q min : Tryb modulowanej regulacji mocy (płynna regulacja mocy) Q Q min : Niskie obciążenie z wł. Q min /wył. (tryb Stop and Go ) PYROTEC 13

14 PYROTEC (ciąg dalszy) 2 Nazwa handlowa Palenisko rusztowe Pyrotec Znamionowa moc cieplna Nr katalog.: Przyłącza kotła grzewczego Zasilanie i powrót kotła DN Przyłącze wody gaśniczej R ¾ ¾ ¾ ¾ ¾ Zawór spustowy kotła R 1½ 1½ 1½ 1½ 1½ Zabezpieczający wymiennik ciepła R 4 x ½ 4 x ½ 8 x½ 8 x ½ 8 x ½ Tuleja zanurzeniowa do termicznego zabezpieczenia R ½ ½ 2 x ½ 2 x ½ 2 x ½ odpływu (TS) Spaliny *7 średnia temperatura (brutto *8 ) Średnia temperatura spalin przy Q *9 N C średnia temperatura spalin przy Q min C Masowe natężenie przepływu Q N ; w5; O 2 8% g/s Q W35 ; w45; O 2 10% g/s Objętościowe natężenie przepływu Q N ; w5; O 2 8%; 150 C m 3 /s 0,26 0,36 0,48 0,63 0,83 Q W35 ; w45; O 2 10%; 150 C m 3 /s 0,37 0,50 0,67 0,88 1,15 Króciec spalin 7 mm Wymagane ciśnienie tłoczenia (przy pełnym Pa obciążeniu) Współczynnik sprawności przy pełnym obciążeniu *10 % przy obciążeniu częściowym % *7 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy DIN EN w odniesieniu do 12,0% CO 2. *8 Zmierzona temperatura spalin jako średnia wartość brutto analogicznie do EN 304 przy temperaturze powietrza do spalania 20 *9 Temperatura spalin: Możliwość obniżenia poprzez zastosowanie prętów wypornościowych (Q N -20 C; Q min - 10 C) *10 przy paliwach suchych (W5-W20) bez recyrkulacji niższy. dla Pyrotec bez prętów wypornościowych niższy 14 PYROTEC

15 p c 678 d KR KV k a b m l PYROTEC (ciąg dalszy) 2 h g f e 470 n q. o KR Powrót do kotła KV Zasilanie z kotła Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm o mm p mm PYROTEC 15

16 PYROTEC (ciąg dalszy) B D F H A C E G K L 220 M b a A Tuleja zanurzeniowa czujnika temperatury B Powrót do kotła C Czujnik temperatury wody na powrocie D Napęd odpopielania E Zabezpieczający ogranicznik temperatury (STB) F Zabezpieczający wymiennik ciepła G Dmuchawa powietrza pierwotnego 1 H Czujnik temperatury wody w kotle K Zasilanie z kotła L Dmuchawa powietrza wtórnego M Podajnik ślimakowy Tabela wymiarów Znamionowa moc cieplna kw a mm b mm KR KV B A C D E F L K H G M N O V U T S R Q P KV Zasilanie z kotła KR Powrót do kotła A Odpopielanie B C D Pokrywa wyczystkowa kolektora spalin Czujnik temperatury w komorze spalania Czujnik podciśnienia 16 PYROTEC

17 PYROTEC (ciąg dalszy) E F G H K L M N Bariera świetlna pręta żarzącego Urządzenie zapłonowe Pokrywa wyczystkowa retorty Pokrywa wyczystkowa rusztu zewnętrznego Bariera świetlna odpopielania Drzwi kotła Oczyszczanie pneumatyczne Drzwiczki komory spalania O Wyłącznik krańcowy drzwiczek komory spalania P Dmuchawa powietrza pierwotnego 2 Q Napęd rusztu posuwowego R Czujnik kontaktowy podajnika ślimakowego S Wyłącznik krańcowy pokrywy konserwacyjnej T Bariera świetlna podajnika ślimakowego U Przyłącze wody gaśniczej V Zawór spustowy kotła 2 PYROTEC 17

18 Regulacja 3.1 Dane techniczne Pyrocontrol Sterownik PLC do instalacji kotłowej Pyrotec, wraz ze sterowaniem urządzeniami zasilania paliwem, wg oddzielnie wymienionych części. Moc cieplna kotła dostosowywana jest w sposób modulowany do zużycia ciepła. Obieg regulacyjny systemu optymalizacji spalania z sondą Lambda ma wyższy priorytet od obiegu regulacyjnego mocy. Spełnione są najostrzejsze kryteria jakości w zakresie ochrony przeciwpożarowej i ochrony ludzi. Zakres znamionowej mocy cieplnej kw Nr katalog Funkcje Obieg regulacyjny mocy z trybem modulowanego sterowania mocą ( %) Sterowanie powietrzem poprzez dmuchawę powietrza dolotowego z regulacją obrotów w zależności od temperatury na zasilaniu Precyzyjny transport paliwa przez podajnik ślimakowy z pojemnika dozującego z warstwą blokującą Uzupełnianie pojemnika dozującego z kontrolą poziomu Ograniczenie i rozdzielanie paliwa w komorze spalania Zoptymalizowany pod względem emisji obieg regulacyjny z dokładną korektą mieszanki paliwa i powietrza poprzez sondę Lambda Regulator ciśnienia zapewnia utrzymanie podciśnienia w komorze spalania na stałym poziomie. Obsługa: Urządzenie obsługuje się za pomocą ekranu dotykowego o przekątnej 8. Wszystkie dane robocze można odczytać z wyświetlacza. Można w prosty sposób wprowadzić wartości wymagane wszystkich ważnych parametrów. Komunikaty o usterkach są wyświetlane w formie tekstowej, w kolejności wystąpienia usterek. Ograniczenie temperatury w komorze spalania z odpowiednią zmianą współczynnika nadmiaru powietrza, chroniące ogniotrwałą warstwę. Utrzymanie przez kocioł temperatury wody na powrocie zapewnia długą żywotność kotła. Urządzenia chroniące przed: Nadmierną temperaturą Cofaniem się płomienia Otwarciem drzwiczek do komory spalania, Otwarciem pokrywy zasilania Ciśnieniem w komorze spalania, Wyjście bezpotencjałowe (komunikat o usterce) Ekran dotykowy: Do obsługi instalacji grzewczej. Ekran dotykowy 8 zintegrowany w drzwiczkach szafy sterowniczej umożliwia wizualizację i graficzne analizy instalacji. 18 PYROTEC

19 Regulacja (ciąg dalszy) Przegląd Status: Poziom 0 Data: Tekst: :45:01 Ostrzeżenie - otwarte drzwi komory paleniskowej Wyłączenie 25,9 C 21,0 % 26,4 C 27,0 C 30,0 C 26,6 C KOB PYROTEC 26,2 C 3 0,0 C 0,0 C 26,4 C 27,0 C Ustawienia Analiza Archiwizacja Załączenie kotła Wyłączenie kotła Blokada Szafa sterownicza niezmontowana; powierzchnia lakierowana proszkowo. Wykonana wg dyrektyw ÖVE/VDE okablowana z zastosowaniem złączek szeregowych i gotowa do użytku, zasilanie 3 x 400 V 50 Hz; napięcie sterowania 230 V albo 24 V; Sterownik programowalny Wyłącznik ochronny silnika dla wszystkich napędów, oddzielna cena Przetwornica częstotliwości silników wentylatora Wyłącznik ochronny silnika pompy kotła W drzwiach szafy sterowniczej: 4-biegunowy wyłącznik główny 8Ekran dotykowy 8, 640 x 480 mm Dokumentacja z dołączonym schematem prądowym, planem podłączenia zacisków z oznaczeniami kabli, instrukcja obsługi i konserwacji, instrukcja instalacji w teczce Czujniki i przełączniki zamontowane na podajniku ślimakowym: Bariera świetlna na podczerwień do kontroli poziomu warstwy odcinającej podajnika ślimakowego Krańcowy wyłącznik zabezpieczający na pokrywie rewizyjnej podajnika ślimakowego Czujnik kontaktowy Pt1000 na podajniku ślimakowym Czujniki i przełączniki na bloku paleniska i w króćcu spalin (montaż na miejscu): Czujnik temperatury w komorze spalania NiCrNi Bariery świetlne na podczerwień do kontroli poziomu paliwa w komorze spalania Sonda z dwutlenku cyrkonu z przetwornikiem pomiarowym (sonda Lambda) Czujnik temperatury spalin Pt1000 Czujnik podciśnienia Czujnik nadciśnienia Czujniki i przełączniki zamontowane u góry kotła: Czujnik temperatury wody w kotle Pt1000 w króćcu zasilania Czujnik temperatury wody na powrocie Pt1000 w króćcu powrotu Zabezpieczający ogranicznik temperatury (STB) PYROTEC 19

20 Regulacja (ciąg dalszy) 3.2 Wyposażenie dodatkowe Pyrocontrol Sterowanie napędami zewnętrznymi nr katalog Sterowanie zewnętrznym napędem transportującym lub podajnikiem celkowym bez odwracania kierunku ruchu. Silniki są zabezpieczone przed przeciążeniem. Zakres dostawy Wyłącznik ochronny silnika/układ styczników do silnika napędowego zintegrowane w szafie sterowniczej. Wejście w szafie sterowniczej na krańcowe wyłączniki zabezpieczające w pokrywie konserwacyjnej Wyjście zewnętrznego napędu transportującego w szafie sterowniczej Za dostawę i montaż krańcowych wyłączników zabezpieczających zewnętrznego napędu transportującego odpowiedzialny jest klient. Tylko przy zdefiniowanym, ograniczonym zasilaniu materiałem (zamontowany na wcześniejszym etapie przenośnik ślimakowy). Należy podać dane dot. mocy elektrycznej zamontowanego urządzenia transportowego (kw, ampery, wolty). Sterowanie napędami zewnętrznymi, z barierą świetlną 3 nr katalog Sterowanie zewnętrznym napędem transportującym bez odwracania kierunku ruchu, z funkcją zatrzymania zasilania w razie niebezpieczeństwa przepełnienia wlotu za pomocą wbudowanej bariery świetlnej. Silniki są zabezpieczone przed przeciążeniem. Zakres dostawy Wyłącznik ochronny silnika/układ styczników do silnika napędowego zintegrowane w szafie sterowniczej. Wejście w szafie sterowniczej na krańcowe wyłączniki zabezpieczające w pokrywie konserwacyjnej Wyjście zewnętrznego napędu transportującego w szafie sterowniczej Bariera świetlna na podczerwień zamontowana na wlocie podajnika ślimakowego Głównie do sterowania przenośnikiem ślimakowym z silnikiem zewnętrznym za zsypem zewnętrznym. Należy podać dane dot. mocy elektrycznej zamontowanego urządzenia transportowego (kw, ampery, wolty). 20 PYROTEC

21 Regulacja (ciąg dalszy) 3.3 Wyposażenie dodatkowe moduł zarządzania mocą Pyrocontrol 5-czujnikowy system zarządzania zasobnikiem ciepła (QM) nr katalog Zastosowanie zasobnika ciepła optymalizuje tryb modulowanej regulacji mocy. Ponadto pokryte zostaje krótkotrwałe, szczytowe zapotrzebowanie na ciepło. Czujniki temperatury rejestrują proces ogrzewania podgrzewacza buforowego wody grzewczej. Wymagany stopień naładowania podgrzewacza buforowego wody grzewczej przekazywany jest w zależności od pogody przez czujnik temperatury zewnętrznej. Moc spalania jest dostosowana do stopnia napełnienia zasobnika. 5 dodatkowych czujników Pt1000 z tuleją zanurzeniową 1/2 " x 280 mm 1 czujnik pogodowy Pt1000 Zapotrzebowanie z zewnątrz wł./wył. nr katalog Wejście automatycznego włączania/wyłączania instalacji przez zewnętrzny, bezpotencjałowy zestyk zwierny. Komunikat roboczy bezpotencjałowy nr katalog Przekaz informacji o stanie roboczym praca z obciążeniem (wyjście bezpotencjałowe) do nadrzędnego systemu sterowania. W przypadku zapotrzebowania z zewnątrz konieczny jest automatyczne urządzenie zapłonowe. 3 Sygnały mocy 0-10 V nr katalog W zakres dostawy wchodzi system przekazu informacji o mocy kotła w postaci sygnału napięciowego i przygotowanie przyłącza do odbioru maksymalnego ograniczenia mocy kotła. Przekaz informacji o sygnałach mocy Odbiór i przetwarzanie zewnętrznego ograniczenia mocy. 0-3 V... Utrzymanie żaru 3,1-10 V... Tryb regulacji mocy : Instalacja sygnałów mocy 0 10 V wg projektu QM- Holzheizwerke możliwa jest niezależnie od stosowanych dodatkowo modułów sterowniczych. Kocioł można wyłączać z zewnątrz tylko przez funkcję zapotrzebowanie z zewnątrz wł./wył.. Należy ją zamówić oddzielnie. Zapotrzebowanie na dodatk. wytwornicę ciepła nr katalog Funkcja: Dodatkowa wytwornica ciepła dostarcza ciepło do podgrzewacza buforowego wody grzewczej samodzielnie lub razem z kotłem grzewczym na drewno opałowe. Wytwornica działa wg zasady sprzęgła hydraulicznego. Przy uwzględnieniu bezwładności kotła grzewczego sterowanie przebiega w taki sposób, że dodatkowa wytwornica ciepła pokrywa zapotrzebowanie szczytowe, a kocioł grzewczy obciążenie podstawowe. Do zapotrzebowania służy zestyk bezpotencjałowy. Podmenu na ekranie dotykowym Zestyk bezpotencjałowy do sterowania dodatkową wytwornicą ciepła PYROTEC 21

22 Regulacja (ciąg dalszy) 3.4 Wyposażenie dodatkowe zdalne sterowanie Pyrocontrol Analogowe urządzenie sygnalizujące usterki z akumulatorem nr katalog Przesyłanie komunikatów o usterkach instalacji kotłowej przez SMS na telefon komórkowy lub przez faks. Możliwe jest przesłanie 4 różnych komunikatów tekstowych, ponieważ modem sygnalizacji usterek posiada 4 niezależne wejścia cyfrowe. Czynności wykonywane przez klienta: Montaż modemu i podłączenie elektrycznego przewodu telefonicznego do modemu Konfiguracja wg dokumentacji Modem analogowy do montażu naściennego Ładowarka (działa również podczas przerwy w dostawie prądu) 3 Eksport danych roboczych Pyrocontrol nr katalog Przekaz istotnych danych roboczych i meldunków usterek w instalacji kotłowej w postaci zestawu danych ASCII przez złącze szeregowe do nadrzędnego, montowanego przez klienta systemu sterowania. Wszystkie ustawiane parametry można zmieniać za pośrednictwem nadrzędnego systemu sterowania, jeżeli przewidziano w nim taką możliwość. Złącze RS232 w konsoli obsługowej Moduł oprogramowania Protokół magistrali MOD (prędkość transmisji 9600 bodów) Dodatkowo możliwe zamontowanie analogowego urządzenia sygnalizującego usterki z ładowarką (nr katalog ) Brak możliwości zamontowania dodatkowego modułu wizualizacji przyłączanego przez kabel Zewnętrzny moduł wizualizacji Pyrotec przez modem (przez kabel) nr katalog Pakiet do przekazywania istotnych danych do komputerowego stanowiska pracy (wewnętrznie i/lub zewnętrznie) służącego do wizualizacji, zdalnej konserwacji i archiwizacji danych roboczych instalacji kotłowej Pyrotec. Sprzęt i oprogramowanie są zintegrowane w układzie sterowania Pyrocontrol. Wszystkie regulowane parametry można zmieniać z komputerowego stanowiska pracy. Komputer przemysłowy ze złączami do przyłączenia ekranu, klawiatury i myszki, do wyposażenia komputerowego stanowiska pracy w pobliżu kotłowni Modem analogowy w szafie sterowniczej Na komputerze przemysłowym jest zainstalowany i przetestowany system operacyjny Windows, oprogramowanie do zdalnej konserwacji pcanywhere oraz oprogramowanie do wizualizacji/archiwizacji. Widoki na ekranie: Widok przekroju kotła, trójwymiarowy, ze wskaźnikami Schemat instalacji wytwornicy ciepła ze wskaźnikami Tabela parametrów (z możliwością dokonywania zmian) Czynności wykonywane przez klienta: Klient odpowiada za organizację komputerowego stanowiska pracy, z którego przeprowadzana jest zdalna konserwacja, i za zainstalowanie przynależnego modemu oraz za instalację pcanywhere i jego modemu. Dodatkowo możliwe zamontowanie analogowego urządzenia sygnalizującego usterki z ładowarką (nr katalog ) Brak możliwości dodatkowego eksportu danych roboczych (nr katalog ) Wizualizacja wewnętrzna Pyrotec nr katalog Przewód danych (maks. 30 m) podłączony do komputera umożliwia transmisję wszystkich danych z modułu obsługowego do komputera poprzez złącze szeregowe RS 232. Aktualne dane robocze instalacji kotła przedstawione są na schemacie tej funkcji wraz z wszystkimi możliwościami wprowadzania wartości i funkcji oraz odczytywania stanów roboczych (wyjątek: uruchomienie kotła ). Wszystkie dane robocze są cyklicznie archiwizowane i można je w prosty sposób przeanalizować w formie graficznej. Komputer i przewód do transmisji danych nie są wliczone w cenę. Komputer i przewód do transmisji danych nie są wliczone w cenę. Wymagania dot. komputera zapewnianego przez inwestora: System operacyjny Windows 98/2000/XP Wolna pamięć na dysku: min. 50 MB Pamięć operacyjna: min. 128 MB RAM Jedno wolne złącze szeregowe na każdy kocioł Płyta CD z oprogramowaniem do wizualizacji oraz instrukcją instalacji Przewód do transmisji danych do wizualizacji, wewnętrzny nr katalog W skład przewodu do transmisji danych wchodzi: 22 PYROTEC

23 Regulacja (ciąg dalszy) Wtyk D-SUB do przyłączenia modułu obsługowego, przylutowany do przewodu danych 30 -metrowy przewód do transmisji danych, 3 biegunowy (skracany na miejscu odpowiednio do potrzeb) Wtyk D-SUB z przyłączami skręcanymi, 9 biegunowymi, do przyłączenia do komputera 3 PYROTEC 23
