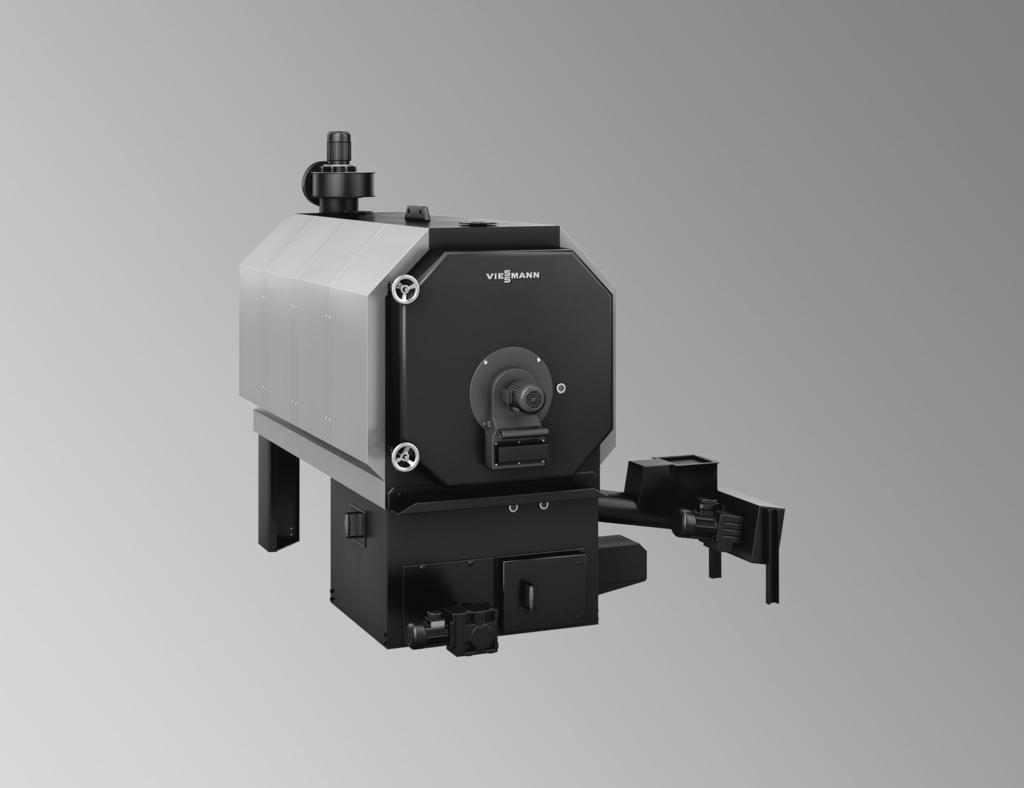

1 Viesmann VITOFLEX 300-RF Kotły na paliwo stałe 150 do 540 kw Wytyczne projektowe VITOFLEX 300-RF W pełni automatyczny kocioł na paliwo stałe z paleniskiem rotacyjnym do spalania suchych zrębków drzewnych i granulatu drzewnego 5/2016

2 Spis treści Spis treści 1. Podstawowe informacje na temat spalania drewna 1. 1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła... 6 Informacje ogólne... 6 Ustalanie zapotrzebowania na paliwo... 7 Wartość energii różnych nośników energii w porównaniu do oleju opałowego (wartości orientacyjne) Podstawowe informacje na temat spalania granulatu drzewnego w celu produkcji ciepła... 8 Co to jest granulat drzewny?... 8 Wymagania dotyczące paliwa... 8 Forma dostarczanego granulatu Podstawowe informacje na temat spalania zrębków drzewnych w celu produkcji ciepła... 9 Co to są zrębki drzewne?... 9 Definicja klas wielkości zrębków drzewnych wg normy EN ISO Wymogi dotyczące paliwa... 9 Składniki Paliwa z biomasy, niezawierające drewna Państwowe przepisy o ochronie przed emisjami w Niemczech (1. BImSchV) Treść rozporządzenia 1. BImSchV Nowelizacja rozporządzenia 1. BImSchV - zaostrzenie wartości granicznych emisji Wartości graniczne emisji dla pyłu i tlenku węgla (CO) według rozporządzenia 1. BImSchV, poziom 2 ( 5) Vitoflex 300-RF 2. 1 Opis wyrobu Podsumowanie zalet Stan fabryczny Dane techniczne Dane techniczne Regulator 3. 1 Dane techniczne Ecocontrol Funkcja Zakres dostawy Wyposażenie dodatkowe Ecocontrol Zapotrzebowanie dodatkowej wytwornicy ciepła Sterowanie napędem zewnętrznym, bez bariery świetlnej Sterowanie napędem zewnętrznym, z barierą świetlną Wyposażenie dodatkowe Ecocontrol, zarządzanie mocą Zarządzanie podgrzewaczami, 5 czujników (QM) Zapotrzebowanie z zewnątrz Wł./Wył Sygnały mocy 0-10 V Wyposażenie dodatkowe Ecocontrol, zdalny przekaz/zdalne nadzorowanie nalogowe urządzenie sygnalizujące usterki z akumulatorem Eksport danych roboczych przez magistralę Modbus TCP/IP Wizualizacja zewn. (z połączeniem przewodowym) Moduł regulatora Przewód danych o dł. 10 m Czujnik temperatury obiegu grzewczego Vitocom 100, typ GSM Vitocom 100, typ GSM2 z kartą SIM Wyposażenie dodatkowe instalacji 4. 1 Wyposażenie dodatkowe kotła Czyszczenie pneumatyczne Podający przenośnik ślimakowy 2-stopniowy Izolacja cieplna przewodu cyrkulacji spalin Urządzenia zabezpieczające kocioł Termiczny zawór bezpieczeństwa 100 C Zawory bezpieczeństwa Ogranicznik poziomu wody Ogranicznik ciśnienia maksymalnego 0 do 6 bar Ogranicznik ciśnienia minimalnego 0 do 6 bar Wspornik armatury z manometrem Zestaw środków zastępczych do naczynia rozprężnego Wyposażenie dodatkowe rozdział ciepła Zawór 3-drogowy silnika do Vitoflex 300-RF kw Pompy Viesmann VITOFLEX 300-RF

3 Spis treści (ciąg dalszy) 4. 4 Wyposażenie dodatkowe do odprowadzenia spalin Odpylacz spalin Kolano odprowadzania spalin Rura spalin, L = 1000 mm Wyposażenie dodatkowe, usuwanie popiołu Usuwanie popiołu do zbiornika popiołu Usuwanie popiołu do zbiornika w fundamencie Wyposażenie dodatkowe do czyszczenia przenośnego Zestaw do czyszczenia z odkurzaczem do popiołu, 90 l Zestaw do czyszczenia z odkurzaczem do popiołu, 240 l Odkurzacz do popiołu WS Odkurzacz do popiołu DS Dane techniczne Wyposażenie dodatkowe do odkurzacza do popiołu Urządzenia zabezpieczające przed cofaniem się płomienia Podajnik rotacyjny Zasuwa odcinająca M Rura spustowa L = 1,0 m Specjalny element redukcyjny Pobór paliwa 5. 1 Możliwości zastosowania systemów poboru zależnie od paliwa Przegląd Pobieranie paliwa za pomocą przenośnika ślimakowego Przenośnik ślimakowy do poboru granulatu, D = 120 mm Napęd przenośnika ślimakowego do poboru granulatu drzewnego Pobieranie paliwa za pomocą mieszadeł Wygarniacz sprężynowy F Zsyp poziomy H Przenośnik śrubowy H do zsypu poziomego H Dodatkowy przenośnik śrubowy H, na każdy m Konstrukcja wsporcza H Blacha ochronna H do ściany magazynu paliwa Pokrywa H do granulatu drzewnego Pobór paliwa poprzez zsyp lejkowaty Zsyp lejkowaty P Dane techniczne Dodatkowy kołnierz do wylotu P Duży lej Pobór paliwa przez zsyp z popychaczami Zsyp z popychaczami Maksymalne wysokości zsypywania Dane techniczne napędu popychaczy Siły oddziałujące na budynek Zsyp szczelinowy ciągnący Zsyp środkowy Zsyp szczelinowy z funkcją napełniania Pojedynczy napęd popychaczy Podstawa spawana pojedynczego napędu popychaczy Podwójny napęd popychaczy Podstawa spawana podwójnego napędu popychaczy Płyta kotwiąca magazynu paliwa Popychacz gregat hydrauliczny - zsyp zwykły gregat hydrauliczny - zsyp podwójny Ślimak dna przesuwanego, D = 190 mm Ślimak dna przesuwanego, D = 250 mm Napęd ślimaka dna przesuwanego- standardowy Napęd przenośnika ślimakowego dna przesuwanego - wzmocniony Pokrywa przenośnika ślimakowego dna przesuwanego Transport paliwa 6. 1 Możliwość zastosowania systemu transportu zależnie od paliwa Przegląd Transport paliwa przenośnikiem ślimakowym Przenośnik ślimakowy korytowy Przenośnik ślimakowy rurowy Napęd przenośnika ślimakowego rurowego - granulat Napęd przenośnika ślimakowego rurowego - standardowy Napęd przenośnika ślimakowego rurowego - wzmocniony VITOFLEX 300-RF Viesmann 3

4 Spis treści (ciąg dalszy) 7. Składowanie paliwa 7. 1 Magazynowanie paliwa w składzie na granulat (w gestii inwestora) Wymiary magazynu peletu Wykonanie magazynu na granulat i potrzebne komponenty systemu Dodatkowe wskazówki bezpieczeństwa dotyczące magazynu na granulat Deski ochronne z kątownikami Z Króciec do napełniania i króciec powietrza powrotnego Wyposażenie dodatkowe zapewnianego przez inwestora magazynu granulatu Napełnianie magazynu paliwa zapewnianego przez inwestora Pokrywa silosu obsługiwana ręcznie FDM 2,9/1,3 m Hydrauliczna pokrywa zasobnika FDH Kratka ochronna 120 do FDH Kratka ochronna 200 do FDH Pokrywa zasobnika z możliwością przejazdu FDB Kratka ochronna 120 do FDB Kratka ochronna 200 do FDB Silnik mechanizmu wstrząsowego, do kratki ochronnej gregat hydrauliczny pokrywy napełniającej zasobnika Napęd pokrywy do agregatu hydraulicznego Podgrzewacz buforowy wody grzewczej 8. 1 Podgrzewacz buforowy wody grzewczej PSM Podgrzewacz buforowy wody grzewczej WDW Podgrzewacz buforowy wody grzewczej WDW 2000 l Podgrzewacz buforowy wody grzewczej WDW 2900 l Wskazówki projektowe 9. 1 Projektowanie instalacji Dobór znamionowej mocy cieplnej Temperatury na zasilaniu Temperatury progowe Dostawa Wstawianie Ustawienie w miejscu pracy Wymogi dotyczące kotłowni Wymogi rozporządzenia o instalacjach paleniskowych (Niemcy) Zasilanie powietrzem do spalania Środki bezpieczeństwa Minimalne odległości Połączenie hydrauliczne Przyłącza ogrzewania Pompy obiegu kotła i pompy mieszające Przykład instalacji Instalacja elektryczna Wyposażenie techniczno-zabezpieczające zgodne z normą EN System wzbiorczy Zawór bezpieczeństwa Zabezpieczający ogranicznik temperatury Termometr Manometr Zabezpieczenie przed brakiem wody Wyposażenie techniczno-zabezpieczające chroniące przed nadmiarem paliwa i cofaniem się płomienia utomatyczne urządzenie gaśnicze Zabezpieczenie przed nadmiarem paliwa Zabezpieczenie układu doprowadzania paliwa przed cofaniem się płomienia Zabezpieczenie przed zapłonem wstecznym (RZS) Zasuwa odcinająca Podajnik rotacyjny Ochrona przeciwpożarowa Ochrona przeciwpożarowa składu paliwa Uruchomienie Paliwo stosowane podczas uruchomienia Napełnianie instalacji grzewczej Odpowiednie paliwa Przyłącze po stronie spalin Komin Rura spalin (projektowanie) Izolacja dźwiękowa Podpory Zabezpieczenie przed zamarzaniem Korozja spowodowana wodą Zapobieganie uszkodzeniom powodowanym korozją po stronie wody grzewczej 97 4 Viesmann VITOFLEX 300-RF

5 Spis treści (ciąg dalszy) 10. Załącznik Dobór naczynia wzbiorczego Przykładowy wybór Informacje ogólne nt. niskociśnieniowych kotłów wodnych wysokotemperaturowych o dopuszczalnych temp. progowych do 110ºC Przyłącza przewodów rurowych Instalacja elektryczna Kontrola w ramach odbioru budowlanego Wykaz haseł VITOFLEX 300-RF Viesmann 5

6 Podstawowe informacje na temat spalania drewna 1.1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła 1 Informacje ogólne Wartość opałowa biomasy bazującej na drewnie w zależności od zawartości wody Energetyczność drewna określana jest za pomocą wartości opałowej H u. Wartość opałowa to energia, jaką uzyskuje się podczas spalania jednego kilograma mokrego drewna. Woda zawarta w spalinach przechodzi w stan pary. Ciepło spalania H o zawiera dodatkowo wartość ciepła kondensacji pary wodnej, jakie powstaje na skutek ochłodzenia do poziomu temperatury wyjściowej. Ilość wody zawarta w partii paliwa stanowi podstawową wielkość wpływającą na spalanie. Określa ona energetyczność, a tym samym potencjalny uzysk energii podczas spalania. W praktyce wartość opałowa paliw mieści się w przedziale od 5,0 kwh/kg (18 MJ/kg) przy zawartości wody 5% do 1,5 kwh/kg (5,4 MJ/kg) przy zawartości wody 60%. Wartość ta jest zależna od rodzaju drewna oraz w znacznym stopniu od zawartości wody lub wilgotności drewna. Zawartość wody ma decydujący wpływ na regulację obciążenia częściowego oraz właściwości emisyjne instalacji. Określanie zawartości wody Zawartość wody określa się w oparciu o proces suszenia w suszarni, na którym opiera się także norma CEN. Próba paliwowa wykonywana jest przy użyciu wilgotnego drewna, materiał jest suszony przez kilka godzin w suszarce szafkowej w temperaturze ok. 105 C, a następnie ponownie analizowany. Ilość wody zawarta w paliwie jest podawana jako zawartość wody w. Zakres zastosowania paliwa w zależności od zawartości wody Kocioł Vitoflex 300-RF może pracować na biomasę bazującą na drewnie o zawartości wody wynoszącej 5-35%. Wilgotność (u) w % , ,5 Wartość opałowa (Hu) w MJ/kg , B 2, Zawartość wody (w) w % 1,5 0,5 Wartość opałowa (Hu) w kwh/kg Drewno miękkie B Drewno twarde Tabela wartości opałowych różnych gatunków drewna, źródło: Technologie- und Förderzentrum (TFZ), Straubing Zawartość wody w % Gatunek drzewa Jednostka miary Świerk kwh/kg 5,20 4,64 4,05 3,44 2,86 2,27 kwh/m³ kwh/mp kwh/mpn Viesmann VITOFLEX 300-RF

7 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Zawartość wody w % Gatunek drzewa Jednostka miary Sosna kwh/kg 5,33 4,75 4,14 3,53 2,94 2,33 kwh/m³ kwh/mp kwh/mpn Buk kwh/kg 11,00 4,53 3,97 3,39 2,81 2,22 kwh/m³ kwh/mp kwh/mpn Dąb kwh/kg 5,00 4,50 3,92 3,33 2,66 2,19 kwh/m³ kwh/mp kwh/mpn Zależność zawartości wody od wilgotności paliwa Ilość wody w zrębkach drzewnych i granulacie drzewnym podawana jest jako zawartość wody albo wilgotność paliwa. Zawartość wody (w %) odnosi się przy tym do wilgotnej masy paliwa albo substancji świeżej (SŚ), a wilgotność paliwa do całkowicie suchej masy paliwa (SS). Przykład: Jeżeli 100 kg paliwa zawiera 50 kg wody, to zawartość wody wynosi 50% (w50), a wilgotność paliwa to 100% (u = 100) Zawartość wody (w) w % Wilgotność paliwa (u) w % Ustalanie zapotrzebowania na paliwo Zapotrzebowanie na paliwa można obliczyć na podstawie wartości opałowej i wymaganej znamionowej mocy cieplnej. Istotnymi czynnikami wpływającymi na ten parametr jest zawartość wody w paliwie i współczynnik sprawności instalacji. B = Q N H u x η B Q N Zapotrzebowanie na paliwo w kg/h Wymagana znamionowa moc cieplna w kw H u Wartość opałowa w kwh/kg η Współczynnik sprawności instalacji w % VITOFLEX 300-RF Viesmann 7

8 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Wartość energii różnych nośników energii w porównaniu do oleju opałowego (wartości orientacyjne) 1 Olej opałowy Węgiel kamienny Pelet Bukowe polana Świerkowe polana Zrębki drzewne Gęstość nasypowa/ stosu 840 kg/m³ 860 kg/mn³ 650 kg/mn³ 459 kg/mn³ 297 kg/mn³ 217 kg/mn³ Ekwiwalenty oleju Kilogram 0,84 kg 1,28 kg 2,16 kg 2,35 kg 2,30 kg 2,25 kg Ekwiwalenty oleju litry 1,00 l 1,49 l 3,33 l 5,11 l 7,73 l 10,36 l 1.2 Podstawowe informacje na temat spalania granulatu drzewnego w celu produkcji ciepła Co to jest granulat drzewny? Surowiec do wytwarzania granulatów drzewnych pochodzi w 100 procentach z naturalnych odpadów drzewnych. Duża ilość tego surowca w postaci strużyn i trocin powstaje jako odpad w przemyśle obróbki drewna. Odpady te są zagęszczane pod wysokim ciśnieniem oraz granulowane, tj. stłaczane, uzyskując przy tym cylindryczny kształt. Surowiec jest przechowywany i transportowany w idealnie suchych warunkach. Również użytkownik instalacji musi przechowywać granulat w miejscu idealnie suchym. Tylko w ten sposób można zagwarantować sprawne i efektywne spalanie. Wymagania dotyczące paliwa Do spalania w Vitoflex 300-RF należy stosować granulat drzewny o następujących właściwościach: średnica 6 mm długość od 3,15 do 40 mm (1% do 45 mm) zawartość wody maks. 10% Granulat drzewny wykorzystywany do spalania w Vitoflex 300-RF musi spełniać wymogi normy EN ISO Wymóg ENplus-1 EN ISO jakość 1 Średnica mm 6 ± 1 D06 Długość mm Maks. 1% może być dłuższy niż 3,15 do mm, jednak maks. 45 mm. Gęstość nasypowa, w stanie wysyłkowym kg/m³ 600 do 750 BD600 Wartość opałowa, w stanie wysyłkowym MJ/kg kwh/kg 16,5 4,6 Q16.5 Q4.6 Zawartość wody, w stanie wysyłkowym m-% 10 M10 Udział materiału drobnego, w stanie wysyłkowym m-% 1 F1.0 Wytrzymałość mechaniczna, w stanie wysyłkowym m-% 97,5 DU 97.5 Zawartość popiołu, bez wody % 0, Viesmann VITOFLEX 300-RF

9 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Wymóg ENplus-1 EN ISO jakość 1 Temperatura mięknienia popiołu C 1200 Ta wartość obowiązuje tylko w przypadku granulatu drzewnego oznaczonego certyfikatem ENplus. Oznacza temperaturę, w której popiół drzewny ulega deformacji, co może skutkować występowaniem spieków w komorze spalania. Zawartość chloru, bez wody m-% 0,02 Cl0.2 Zawartość popiołu, bez wody m-% 0,04 S0.04 Zawartość azotu, bez wody m-% 0,3 N m-% = udział masy w procentach Norma EN została we wrześniu 2014 roku zastąpiona nową normą EN ISO Znajduje się w niej opis istotnych właściwości granulatu drzewnego. Właściwości jakościowe Dobry granulat drzewny: gładka, błyszcząca powierzchnia równomierna długość niewielka zawartość pyłu w wodzie opada na dno Granulat drzewny niskiej jakości: spękana, chropowata powierzchnia duże różnice w długości duża zawartość pyłu unosi się na wodzie Forma dostarczanego granulatu Granulat drzewny luzem transportowany jest w wagonach z pompami silosowymi i wdmuchiwany przez układ przewodów giętkich do magazynu. Prawidłowe postępowanie z granulatem drzewnym powoduje, że zawartość pyłu jest niewielka, paliwo doprowadzane jest bez zakłóceń, a kocioł grzewczy na paliwo stałe ma stałą moc grzewczą. 1.3 Podstawowe informacje na temat spalania zrębków drzewnych w celu produkcji ciepła Co to są zrębki drzewne? Surowiec do wytwarzania zrębków drzewnych pochodzi w 100 procentach z naturalnego drewna leśnego i plantacyjnego. Surowiec ten ma postać pni lub gałęzi. Zrębki wytwarzane są przy użyciu szybkich narzędzi tnących w rozumieniu normy EN ISO Definicja klas wielkości zrębków drzewnych wg normy EN ISO Klasa wielkości Frakcja główna (min. 60% masy), a) Frakcja drobna ( 3,15 mm) Frakcja gruba (w nawiasie długość cząstki) Maksymalna długość cząstek b) Wielkość w mm w % masy w % masy w mm w cm 2 P16S 3,15 do % 6 (> 31,5 mm) 45 2 P31S 3,15 do 31,5 10 % 6 (> 45 mm) P45S 3,15 do % 10 (> 63 mm) Maksymalna powierzchnia przekroju frakcji grubej, b) c) a) Liczba w klasie wielkości odnosi się do maksymalnej wielkości cząstek we frakcji głównej. Cząstki muszą się mieścić w sicie o okrągłych oczkach (ISO ) o wielkości wyznaczonej dla danej klasy w mm. Należy podać najniższą możliwą klasę właściwości. b) Długość i powierzchnię przekroju należy ustalić tylko dla cząstek znajdujących się we frakcji grubej. W próbie ok. 10 l najwyżej 2 sztuki mogą przekraczać maksymalną długość, jeśli powierzchnia przekroju wynosi < 0,5 cm 2. c) Do pomiaru powierzchni przekroju zaleca się użycie przezroczystej ekierki z kątomierzem Geodreieck, ustawienie cząstek pionowo za Geodreieck i oszacowanie maksymalnej powierzchni przekroju tych cząstek za pomocą podziałki cm 2. Wymogi dotyczące paliwa Do spalania w Vitoflex 300-RF należy stosować zrębki drzewne klasy wielkości P31S o następujących właściwościach: udział frakcji grubej maks. 6% (> 45 mm) średnica maks. 4 cm² długość maks. 15 cm (1% do 45 mm) zawartość wody maks. 35% (M35) VITOFLEX 300-RF Viesmann 9

10 Podstawowe informacje na temat spalania drewna (ciąg dalszy) 1 Gęstość nasypowa zrębków drzewnych w zależności od zawartości wody wg normy EN ISO Zawartość wody w odniesieniu % masy 8 do do do do 45 do masy wil- gotnej Gęstość nasypowa dla kg/m do do do do 270 drzew iglastych Klasa właściwości BD150 BD150 BD200 BD200 Gęstość nasypowa dla kg/m do do do do 380 drzew liściastych Klasa właściwości BD200 BD250 BD250 BD300 Właściwości jakościowe Zrębki drzewne dobrej jakości: niska, jednolita zawartość wody, bez skupisk wilgoci lub pleśni mały udział igieł, liści, drobnych gałązek i kory mały udział drzewnej frakcji drobnej (bardzo mało cząstek < 3 mm) brak zanieczyszczenia ziemią lub innymi substancjami i ciałami obcymi cząstki o jednolitym kształcie (bez zbyt długich cząstek) gładko ścięte, niepostrzępione krawędzie Zrębki drzewne złej jakości: postrzępiona powierzchnia lub krawędzie duży udział igieł, liści, drobnych gałązek i kory zanieczyszczenia ziemią lub innymi substancjami i ciałami obcymi różna wielkość cząstek duży udział frakcji drobnej i zawartość wody Składniki Kupując drewno do spalania należy wybrać drewno niezawierające poniższych elementów: kamieni metalowych części pozostałości zaprawy murarskiej tworzyw sztucznych Zmieniają one skład spalanego materiału i tym samym zasadnicze parametry procesu spalania. Obowiązują następujące wartości graniczne na kg suchego paliwa lub suchej masy składników niepalnych. Wartości graniczne popiołu zostały określone podczas analizy temperatury 815 C. Wartość graniczna Porównanie z naturalnym drewnem leśnym Chlor Cl mg/kg maks Siarka S mg/kg maks Suma Cl, S mg/kg maks Całkowita zawartość popiołu g/kg maks. 15,0 5,0 Tlenki litowców w popiele (K 2 O oraz Na 2 O) g/kg maks. 1,0 0,35 Początek spiekania (SB) popiołu C min ok Konsekwencją przekroczenia powyższych wartości granicznych jest skrócenie żywotności komory spalania i kotła grzewczego na paliwo stałe. W związku z tym zwiększa się nakład pracy związany z utrzymaniem urządzenia w dobrym stanie technicznym, a okresy między kolejnymi terminami konserwacji ulegają skróceniu. Paliwa z biomasy, niezawierające drewna Niebazujące na drewnie paliwa z biomasy, takie jak igły, liście, zboże, siano, plewy, wilgotne pestki itd., zwykle nie nadają się do wykorzystania jako paliwo, nie zapewniają bezawaryjnej eksploatacji i dlatego są niedozwolone. Właściwości tego paliwa (skład chemiczny, temperatura mięknienia popiołu itd.) znacznie różnią się od właściwości drewna. Spalanie tych paliw w Vitoflex 300-RF może skutkować pogorszeniem właściwości spalania. Cegły szamotowe i powierzchnie wymiany ciepła są narażone na nadmierne obciążenie. Dlatego roszczeń z tytułu gwarancji można dochodzić wyłącznie wtedy, gdy stosowano dozwolone paliwa. 1.4 Państwowe przepisy o ochronie przed emisjami w Niemczech (1. BImSchV) Treść rozporządzenia 1. BImSchV W Niemczech w państwowych przepisach o ochronie przed emisjami (1. BImSchV) reguluje się następujące aspekty korzystania z małych i średnich, niewymagających zezwolenia palenisk na biomasę: Warunki, które należy spełnić, aby móc ustawić i eksploatować małe i średnie paleniska na biomasę. Określenie wartości granicznych emisji dla małych i średnich instalacji Jak często i w jakim zakresie należy monitorować instalację pod kątem ochrony przed emisjami. Nowelizacja rozporządzenia 1. BImSchV - zaostrzenie wartości granicznych emisji Od dnia 22 marca 2010 r. weszła w życie nowelizacja rozporządzenia 1. BImSchV, wprowadzająca następujące istotne punkty: 10 Viesmann VITOFLEX 300-RF

11 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Regulacja dotycząca wartości granicznych emisji dla kotłów na paliwo stałe o znamionowej mocy cieplnej od 4 do 1000 kw Potwierdzanie wymaganych wartości granicznych emisji w ramach powtarzanych pomiarów wykonywanych na miejscu przez kominiarza podczas uruchamiania nowych instalacji (kontrola powtarzana co 2 lata) Zaostrzenie wartości granicznych emisji dla pyłu wynoszących 20 mg/m³ i dla tlenku węgla wynoszących 400 mg/m³ w rozporządzeniu 1. BImSchV, poziom 2 Po upływie okresu przejściowego wartości graniczne emisji będą obowiązywać także w przypadku starych instalacji. Projektowanie podgrzewacza buforowego wody w przypadku instalacji ładowanych ręcznie: Min. 12 litrów na każdy litr komory wypełnianej paliwem lub 55 litrów/kw znamionowej mocy cieplnej kotła grzewczego Projektowanie podgrzewacza buforowego wody w przypadku instalacji ładowanych automatycznie: Min. 20 litrów /kw znamionowej mocy cieplnej kotła grzewczego 1 Wartości graniczne emisji dla pyłu i tlenku węgla (CO) według rozporządzenia 1. BImSchV, poziom 2 ( 5) Wartości graniczne emisji w ramach okresowych pomiarów wykonywanych na miejscu (w odniesieniu do 13% tlenu) Paliwo wg 3, punkt 1 Moment zainstalowania w przypadku nowych instalacji Znamionowa moc cieplna w kw Pył w mg/m³ CO w mg/m³ Dany kocioł na paliwo stałe Granulat drzewny Od 1 stycznia 2015 r. 4 do Vitoligno 300-C Vitoligno 300-H Vitoflex 300 Zrębki drzewne Od 1 stycznia 2015 r. 4 do Vitoligno 300-H Vitoflex 300 Naturalne drewno, nie w kawałkach (mączka drzewna, trociny i pył szlifierski), brykiety drzewne Od 1 stycznia 2015 r. 4 do Vitoligno 250-S Vitoflex 300 Drewno w polanach Od 1 stycznia 2017 r. 4 do Vitoligno 150-S Vitoligno 200-S Vitoligno 250-S dotycząca wartości emisji pyłu W zależności od stosowanego paliwa, np. peletu drzewnego, zrębków drzewnych, oraz od jakości paliwa (wg EN ISO 17225), do spełnienia wymogów 1. rozporządzenia BImSchV dotyczących emisji pyłu mogą być konieczne dodatkowe środki ograniczania emisji. Są to drugiego rzędu, takie jak filtr dokładny pyłu (np. filtr elektrostatyczny) lub środki trzeciego rzędu w postaci udziału technika firmy Viessmann w pomiarze. W tej kwestii należy skontaktować się z firmą Viessmann. VDI 4207, arkusz 2 (pomiar emisji w małych instalacjach palnikowych) Wytyczna VDI 4207, arkusz 2 (pomiar emisji w małych instalacjach palnikowych) określa wymagania dotyczące pierwszej i kolejnych kontroli i pomiarów emisji pyłu wg 1. rozporządzenia BImSchV lub rozporządzenie o czyszczeniu i kontroli kominów (KÜO) w przypadku stosowania paliw stałych. Zawiera ona również opisy prawidłowego przeprowadzania pomiarów emisji przed wdrożeniem niezbędnych środków w instalacji i w zakładzie. VITOFLEX 300-RF Viesmann 11

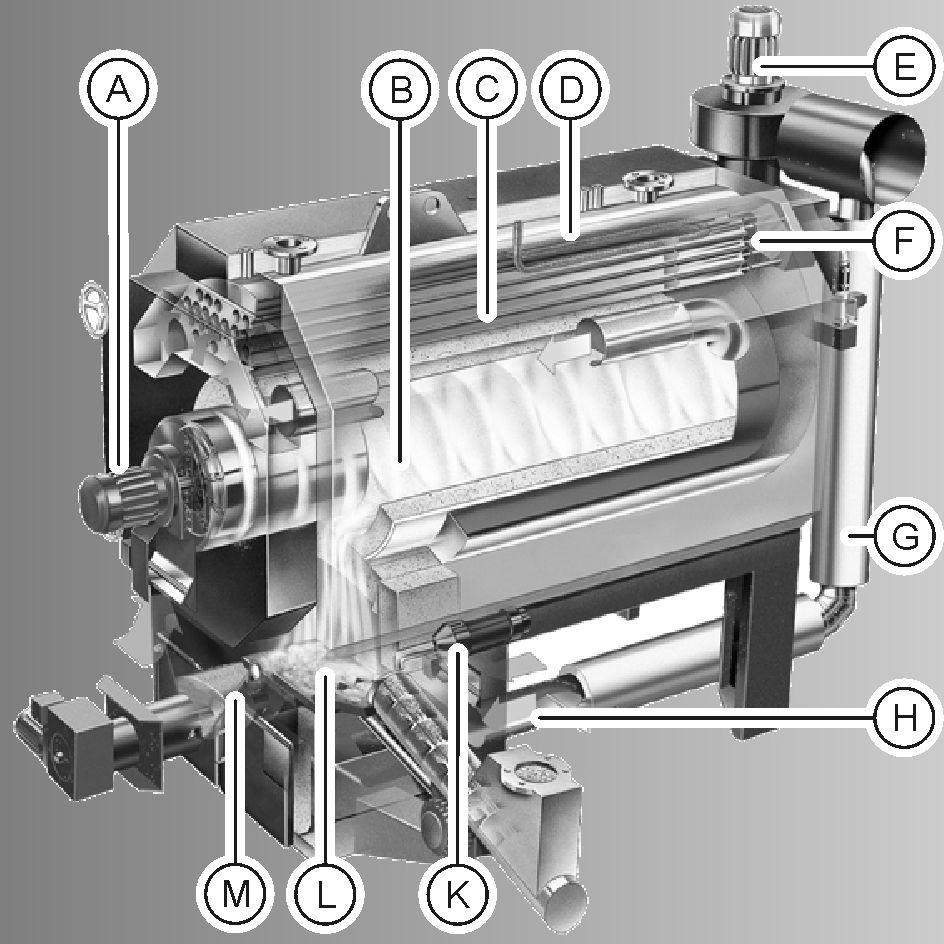

12 Vitoflex 300-RF 2.1 Opis wyrobu 2 Regulacja powietrza wtórnego za pomocą wentylatora rotacyjnego B Rotacyjna komora spalania C Wymiennik ciepła w kotle D Zabezpieczający wymiennik ciepła E Wentylator spalin z sondą lambda i czujnikiem temperatury F Oczyszczanie pneumatyczne G Regulowana cyrkulacja spalin H Regulowane powietrze pierwotne K Wentylator zapłonowy L Ruszt ruchomy na całej powierzchni M Odpopielanie Dzięki palenisku rotacyjnemu kocioł grzewczy Vitoflex 300-RF na paliwo stałe jest paleniskiem przeznaczonym do opalania drewnem, stworzonym zgodnie z najnowszym stanem techniki. Podający przenośnik ślimakowy płynnie prowadzi paliwo po ruchomym ruszcie, na którym odbywa się spalanie paliwa. Ciągły proces spalania zachodzi przy niedoborze powietrza. Gazy powstające w procesie spalania są mieszane za pomocą wentylatora rotacyjnego z powietrzem wtórnym uruchamianym przez impuls obrotu. Zapewnia to idealne zmieszanie z gazami powstającymi w procesie spalania. Czyste i wydajne spalanie Dzięki sprawdzonej technice spalania zastosowanej w urządzeniach Vitoflex 300-RF uzyskuje się podobne wartości emisji jak w nowoczesnych gazowych instalacjach paleniskowych, a uzależnione od stosowanego paliwa uwalnianie CO, NO X i cząsteczek pyłów utrzymywane jest na minimalnym poziomie. Połączenie techniki spalania i cyfrowej, modulowanej regulacji mocy umożliwia uzyskanie współczynnika sprawności sięgającego 94%. Mobilna centrala grzewcza w kontenerze Kotły na paliwo stałe Vitoflex 300-RF są dostępne jako gotowe rozwiązanie w kontenerze i przeznaczone do stosowania w sytuacjach, gdy brak jest dostępnych obudów kotłów, lub w przypadkach, w których koszty budowy na miejscu muszą zostać zredukowane do minimum. Ww. rozwiązanie gotowe obejmuje kotły na paliwo stałe wstępnie zainstalowane w specjalnym kontenerze oraz urządzenia dodatkowe. Oprócz gotowych rozwiązań kontenerowych istnieje też możliwość dopasowania wersji indywidualnych do potrzeb użytkownika. Podsumowanie zalet Wysoki współczynnik sprawności i niska emisja (do 94%) dzięki zastosowaniu regulowanego doprowadzania powietrza pierwotnego i wtórnego oraz paleniska na małe elementy Dwuciągowy wymiennik ciepła i modulowana regulacja mocy (zakres regulacji 4:1) Dzięki automatycznemu urządzeniu zapłonowemu nie trzeba podtrzymywać żaru i można zaoszczędzić paliwo. Łatwa konserwacja dzięki automatycznemu odpopielaniu, w ramach opcji wyposażenie w automatyczny system czyszczący i odpylacz spalin Stan fabryczny Gotowy, zmontowany, stalowy kocioł grzewczy na granulat drzewny i zrębki drzewne Drzwiczki do komory spalania, drzwiczki do usuwania popiołu, ładownik popiołu, urządzenie do czyszczenia Podajnik ślimakowy z warstwą blokującą wraz z zaworem gaśniczym z osadnikiem zanieczyszczeń, zbiornikiem na wodę gaśniczą z mocowaniem Wentylator spalin utomatyczne urządzenie zapłonowe 1 komplet prętów wyporowych Recyrkulacja spalin Nowoczesne urządzenia zabezpieczające zapewniają bezpieczną i niezawodną eksploatację. Indywidualny projekt instalacji wykonany przez zespół naszych ekspertów Dostępne jako kompletne rozwiązanie w kontenerze Czujniki: Bariera świetlna na podczerwień do kontroli poziomu warstwy blokującej podajnika ślimakowego Krańcowy wyłącznik zabezpieczający na pokrywie rewizyjnej podajnika ślimakowego Kontaktowy czujnik temperatury Pt1000 na podajniku ślimakowym Bariera świetlna na podczerwień do kontroli poziomu paliwa w komorze spalania Sonda z dwutlenkiem cyrkonu i przetwornikiem pomiarowym (sonda lambda) Czujnik temperatury spalin Pt Viesmann VITOFLEX 300-RF

13 Vitoflex 300-RF (ciąg dalszy) Czujnik temperatury wody na powrocie Pt1000 Czujnik temperatury wody w kotle Pt1000 Zabezpieczający ogranicznik temperatury (STB) Czujnik temperatury wentylatora rotacyjnego Czujnik Pt1000 z tuleją zanurzeniową 2 VITOFLEX 300-RF Viesmann 13

14 Vitoflex 300-RF (ciąg dalszy) 2.2 Dane techniczne Dane techniczne 2 Nazwa handlowa Vitoflex 300-RF Znamionowa moc cieplna kw Nr zam.: ZK ZK ZK ZK ZK Dane dotyczące mocy Znamionowa moc cieplna dla paliwa znormalizowanego kw M35 *1 Wydajność stała dla paliwa znormalizowanego kw M35 *2 Minimalna moc cieplna Q *3 min kw Dane grzewcze Objętość po stronie spalin l Dopuszczalna temperatura wyłączania zabezpieczającego C ogranicznika temperatury Dop. temperatura robocza C Minimalna temperatura wody grzewczej na powrocie C Pojemność popielnika popiół z rusztu l Pojemność popielnika odpylacz spalin l Pojemność wodna kotła l Opory w kotle po stronie wodnej Opór po stronie wodnej (różn. 10 K) Pa Opór po stronie wodnej (różn. 15 K) Pa Opór po stronie wodnej (różn. 20 K) Pa Przepływ wody Przepływ (różn. 10 K) m³/h 12,90 18,92 25,80 34,40 46,44 Przepływ (różn. 15 K) m³/h 8,60 12,61 17,20 22,93 30,96 Przepływ (różn. 20 K) m³/h 6,45 9,46 12,90 17,20 23,22 Dop. ciśnienie robocze Ciśnienie kontrolne bar MPa 5 0,5 5 0,5 5 0,5 5 0,5 5 0,5 Maksymalne ciśnienie robocze bar MPa 3 0,3 3 0,3 3 0,3 3 0,3 3 0,3 Powierzchnia grzewcza m 2 10,78 16,4 20,72 25,42 39,36 Klasa kotła wg EN Wymiary całkowite Długość całkowita (przy otwartych drzwiczkach) mm Szerokość całkowita mm Szerokość całkowita (z podającym przenośnikiem mm ślimakowym) Wysokość całkowita mm Wysokość całkowita (z wentylatorem spalin) mm Minimalne wymiary do wstawienia Długość mm Szerokość mm Wysokość mm Masy Kocioł grzewczy *4 kg Palenisko kg Pręty wypornościowe kg Wentylator spalin kg Podajnik ślimakowy kg Masa całkowita Masa całkowita bez wody *5 kg Masa całkowita z wodą kg *1 Wyczyszczony kocioł i palenisko, kocioł wyposażony w pneumatyczne urządzenie do oczyszczania, czas pracy (czas między dwoma czyszczeniami kotła) wynoszący 80 godzin pracy. *2 Stabilizacja mocy w przypadku zastosowania kotła jako kotła podstawowego do pracy ciągłej, wyposażonego w pneumatyczne urządzenie do oczyszczania oraz o czasie pracy (czasie między dwoma czyszczeniami kotła) wynoszącym 160 godzin pracy *3 Q Q min : Tryb modulowanej regulacji mocy (płynna regulacja mocy) Q Q min : Niskie obciążenie z wł. Q min /wył. (tryb Stop and Go ) *4 Z drzwiczkami i ogniotrwałą okładziną betonową *5 Włącznie z prętami wyporowymi 14 Viesmann VITOFLEX 300-RF

15 Vitoflex 300-RF (ciąg dalszy) Nazwa handlowa Vitoflex 300-RF Znamionowa moc cieplna kw Nr zam.: ZK ZK ZK ZK ZK Maks. pobór mocy elektrycznej Przy zapłonie W Przyłącza elektryczne (w sumie) W Podajnik ślimakowy W Wentylator rotacyjny W Wentylator spalin W Napęd rusztu W Pobór mocy elektrycznej przy Q N W Pobór mocy elektrycznej przy Q min W Przyłącza kotła grzewczego Zasilanie i powrót do kotła RP 2 DN80 PN6 DN80 PN6 DN100 PN6 DN100 PN6 Przyłącze wody gaśniczej R ¾ ¾ ¾ ¾ ¾ Zawór spustowy kotła Rp 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ Zabezpieczający wymiennik ciepła 2x R ½ ½ ½ ½ ½ Tuleja zanurzeniowa do termicznego zabezpieczenia Rp ½ ½ ½ ½ ½ odpływu (TS) Spaliny *6 Średnia temperatura (brutto) *7 Średnia temperatura spalin przy Q *8 N C Średnia temperatura spalin przy Q min C Masowe natężenie przepływu Q N, M5, O 2 6% g/s 86,3 126,6 172,6 230,2 310,8 Q W35, O 2 8% g/s 111,1 162,9 222,2 296,2 399,9 Przepływ objętościowy Q N, M5, O 2 6%, 150 C m 3 /s 0,10 0,15 0,20 0,27 0,37 Q W35, O 2 8%, 150 C m 3 /s 0,14 0,20 0,27 0,36 0,49 Króciec spalin 7 mm Wymagane ciśnienie tłoczenia Pa mbar 0,1 0,1 0,1 0,1 0,1 Sprawność Przy pełnym obciążeniu % 91,7 92,2 93,1 93,6 94,1 Przy obciążeniu częściowym % 92,9 92,7 92,5 92,2 93,7 2 *6 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy EN w odniesieniu do 12,0% CO 2. *7 Zmierzona temperatura spalin jako średnia wartość brutto analogicznie do EN 304 przy temperaturze powietrza do spalania 20. *8 Temperatura spalin: możliwy wzrost na skutek usunięcia prętów wyporowych (Q N + 30 C; Q min + 10 C) VITOFLEX 300-RF Viesmann 15

16 Vitoflex 300-RF (ciąg dalszy) Wymiary 2 42,74 n mm 41,51 m mm 8,22 a mm 38,51 b mm 23,539,04 mm mm l k KR KV c 24,11 f5,96 mm e mm 44,84 mm 2,67 mm g d 7,01 mm r 23,03 mm 77,57 h mm 11,60 q. mm p 19,57 mm o 12,05 mm KR Powrót do kotła KV Zasilanie z kotła Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f mm g mm DN 80 DN 80 DN 125 DN 125 DN 125 h mm k mm l mm m mm n mm o mm p mm q mm r mm Viesmann VITOFLEX 300-RF

17 Vitoflex 300-RF (ciąg dalszy) B C D E F G K 2 4,52 mm 220 5,30 mm H ,17 b mm6,68 mm ,02 mm a Tuleja zanurzeniowa do zabezpieczenia termicznego B Powrót do kotła C Czujnik temperatury wody na powrocie D Zabezpieczający wymiennik ciepła E Zabezpieczający ogranicznik temperatury (STB) F Czujnik temperatury wody w kotle G Zasilanie z kotła H Zabezpieczający wymiennik ciepła K Odpopielanie bloku ogniowego Tabela wymiarów Znamionowa moc cieplna kw a mm b mm KR KV G B C D F E B Oczyszczanie pneumatyczne Pokrywa wyczystkowa kolektora spalin C Pokrywa zamykająca z wziernikiem (wersja normalna), kołnierz do podłączenia systemu wymiany palnika VITOFLEX 300-RF Viesmann 17

18 Vitoflex 300-RF (ciąg dalszy) D E F Przewód recyrkulacji gazu, zmienne prowadzenie przewodów Zawór spustowy kotła Moduł zapłonowy G Wentylator rotacyjny KV Zasilanie z kotła KR Powrót do kotła B 2 K C H G F E D Wentylator spalin B Drzwiczki kotła z wentylatorem rotacyjnym C Przyłącze wody gaśniczej D Podajnik ślimakowy E Napęd rusztu posuwowego F Drzwiczki do usuwania popiołów dennych (2 szt.) G Napęd odpopielania H Pokrywa konserwacyjna bloku ogniowego K Usuwanie popiołu, przenośnik ślimakowy do transportu w pionie 18 Viesmann VITOFLEX 300-RF

19 Regulator 3.1 Dane techniczne Ecocontrol Sterownik instalacji paleniskowej opalanej drewnem wraz ze sterowaniem urządzeniami zasilania paliwem, wg oddzielnie wymienionych części Moc cieplna dostosowywana jest w sposób modulowany do zużycia ciepła. Obieg regulacyjny systemu optymalizacji spalania z sondą lambda ma wyższy priorytet od obiegu mocy. Spełnione są najostrzejsze kryteria jakości w zakresie ochrony przeciwpożarowej i ochrony ludzi. Regulacja obiegu grzewczego sterowana pogodowo obejmująca do 4 obiegów grzewczych. Menu Ładowanie 0 % Powietrze wtórne Powietrze pierwotne 0.0 % wył. 10:07 Zasilanie Dmuchawa spalin 0 % Temperatura spalin 0.0 % 0.0 % Przegląd Funkcja utomatyczny zapłon Obieg regulacyjny mocy z trybem modulowanego sterowania mocą (25-100%) Sterowanie powietrzem poprzez wentylator spalin z regulacją obrotów w zależności od temperatury na zasilaniu Precyzyjny transport paliwa przez podajnik ślimakowy z pojemnika dozującego z warstwą blokującą Napełnianie paliwem pojemnika dozującego za pomocą układu kontroli poziomu Ograniczanie i rozprowadzanie palącej się masy w komorze spalania za pomocą układu kontroli poziomu w komorze spalania i poruszania rusztem przesuwnym Obwód regulacyjny z optymalizacją emisji: optymalizacja dopływu powietrza za pomocą uruchamianych przez silnik przesłon powietrza przy wykorzystaniu pomiaru przez sondy lambda zapewnia optymalne spalanie Zakres dostawy Szafa sterownicza, osobno Obudowa zabezpieczona powłoką proszkową Wykonanie zgodnie z wytycznymi ÖVE/VDE, gotowe okablowanie na zaciskach szeregowych Zasilanie V, 50 Hz, napięcie sterowania 230 V lub 24 V Sterownik programowalny Wyłącznik ochronny silnika dla wszystkich napędów, oddzielna pozycja w cenniku Przetwornica częstotliwości silników wentylatora W drzwiach szafy sterowniczej 4-biegunowy wyłącznik główny Ekran dotykowy z możliwością wyświetlania grafiki Dokumentacja z dołączonym schematem prądowym, planem przyłączy zacisków, instrukcją obsługi, instrukcją montażu w teczce Czujniki i przełączniki zamontowane na podajniku ślimakowym Bariera świetlna na podczerwień do kontroli poziomu warstwy blokującej podajnika ślimakowego Krańcowy wyłącznik zabezpieczający na pokrywie rewizyjnej podajnika ślimakowego Kontaktowy czujnik temperatury Pt1000 na podajniku ślimakowym Utrzymywanie temperatury wody na powrocie przy wykorzystaniu mieszacza w kotle zapewnia długą żywotność kotła Sterownik olejowego palnika wentylatorowego w Vitoflex 300-RF Funkcje bezpieczeństwa monitorujące: Nadmierna temperatura Cofanie się płomienia otwieranie pokrywy systemu napełniania wymuszone odprowadzanie ciepła Wyjście beznapięciowe (zgłoszenie usterki) Czujniki i przełączniki przy bloku ogniowym, palenisku i króćcu spalin (montaż na miejscu) Bariery świetlne na podczerwień do kontroli poziomu paliwa w komorze spalania Sonda z dwutlenkiem cyrkonu i przetwornikiem pomiarowym (sonda lambda) Czujnik temperatury spalin Pt1000 Czujniki i przełączniki zamontowane na górze kotła Czujnik temperatury wody w kotle Pt1000 w króćcu zasilania Czujnik temperatury wody na powrocie Pt1000 w króćcu powrotu Zabezpieczający ogranicznik temperatury (STB) Dodatkowy czujnik 1 czujników PT1000 z tuleją zanurzeniową 1/2" x 280 mm (B28.1) Wbudowane przyłącze sieci LN Do zestawu uzupełniającego do obiegu grzewczego konieczny jest moduł regulatora ( ) oraz każdorazowo kontaktowy czujnik temperatury Pt1000 ( ). 3 VITOFLEX 300-RF Viesmann 19

20 Regulator (ciąg dalszy) 3.2 Wyposażenie dodatkowe Ecocontrol Zapotrzebowanie dodatkowej wytwornicy ciepła Funkcja: Sygnał aktywacji (styk beznapięciowy) włącza zamontowaną przez inwestora wytwornicę ciepła przy obciążeniu szczytowym (kocioł olejowy lub gazowy) przy spadku temperatury poniżej określonej temperatury na zasilaniu. W sterowniku można wybrać dowolną temperaturę punktu włączenia i wyłączenia. Sterownik i regulator palnika olejowego lub gazowego nie są objęte zakresem dostawy. Styk beznapięciowy do sterowania dodatkową wytwornicą ciepła Podmenu na ekranie dotykowym Sterowanie napędem zewnętrznym, bez bariery świetlnej 3 Sterowanie zewnętrznym napędem transportującym lub podajnikiem rotacyjnym bez zmiany ruchu na przeciwny. Silniki są zabezpieczone przed przeciążeniem. Wyłącznik ochronny silnika/układ styczników do silnika napędowego zintegrowane w szafie sterowniczej Wejście w szafie sterowniczej na krańcowe wyłączniki zabezpieczające w pokrywie konserwacyjnej Wyjście zewnętrznego napędu transportującego w szafie sterowniczej Za dostawę i montaż krańcowych wyłączników zabezpieczających zewnętrznego napędu transportującego odpowiedzialny jest klient. Tylko przy zdefiniowanym, ograniczonym zasilaniu materiałem (zamontowany na wcześniejszym etapie przenośnik ślimakowy). Należy podać dane dot. mocy elektrycznej zamontowanego urządzenia transportowego (kw, ampery, wolty). Sterowanie napędem zewnętrznym, z barierą świetlną Sterowanie zewnętrznym napędem transportującym bez zmiany ruchu na przeciwny Wbudowana bariera świetlna przerywa zasilanie w razie niebezpieczeństwa przepełnienia wlotu. Silniki są zabezpieczone przed przeciążeniem. Zakres dostawy Wyłącznik ochronny silnika/układ styczników do silnika napędowego zintegrowane w szafie sterowniczej Wejście w szafie sterowniczej na krańcowe wyłączniki zabezpieczające w pokrywie konserwacyjnej Wyjście zewnętrznego napędu transportującego w szafie sterowniczej Bariera świetlna na podczerwień zamontowana na wlocie podajnika ślimakowego Głównie do sterowania przenośnikiem ślimakowym z silnikiem zewnętrznym za zsypem zewnętrznym Należy podać dane dot. mocy elektrycznej zamontowanego urządzenia transportowego (kw, ampery, wolty). 20 Viesmann VITOFLEX 300-RF

21 Regulator (ciąg dalszy) 3.3 Wyposażenie dodatkowe Ecocontrol, zarządzanie mocą Zarządzanie podgrzewaczami, 5 czujników (QM) Zastosowanie wytwornicy ciepła umożliwia optymalizację modulowanej pracy Vitoflex 300-RF. Ponadto pokryte zostaje krótkotrwałe, szczytowe zapotrzebowanie na ciepło. Za pomocą czujników temperatury nadzoruje się ogrzewanie podgrzewacza buforowego. Zadawanie stopnia napełnienia podgrzewacza buforowego odbywa się w zależności od pogody przez czujnik temperatury zewnętrznej. Moc cieplna spalania zostaje dopasowana do stopnia napełnienia podgrzewacza buforowego. 5 czujników Pt1000 z tuleją zanurzeniową 1/2" x 280 mm 1 czujnik temperatury zewnętrznej Pt1000 Wymagany moduł regulacyjny i przewód danych - nr zam. patrz cennik Zapotrzebowanie z zewnątrz Wł./Wył. Wejście automatycznego włączania/wyłączania instalacji przez zewnętrzny, beznapięciowy zestyk zwierny Sygnały mocy 0-10 V 3 Funkcja podawania mocy kotła w formie sygnału napięcia oraz przygotowanie przyłącza do obioru maksymalnego ograniczenia mocy kotła są objęte zakresem dostawy. Funkcje: Przekaz informacji o sygnałach mocy Odbiór i przetwarzanie zewnętrznego ograniczenia mocy Instalacja sygnałów mocy 0 10 V wg projektu QM-Holzheizwerke możliwa jest niezależnie od stosowanych dodatkowo modułów sterowniczych. 5-czujnikowy system zarządzania podgrzewaczem (QM) Kocioł można wyłączać z zewnątrz tylko przez funkcję zapotrzebowanie z zewnątrz wł./wył. (QM). Należy ją zamówić oddzielnie. VITOFLEX 300-RF Viesmann 21

22 Regulator (ciąg dalszy) 3.4 Wyposażenie dodatkowe Ecocontrol, zdalny przekaz/zdalne nadzorowanie nalogowe urządzenie sygnalizujące usterki z akumulatorem Możliwe są 4 różne komunikaty, ponieważ modem do zgłaszania usterek posiada 4 niezależne od siebie wejścia cyfrowe. Czynności wykonywane przez klienta: Podłączenie elektryczne przewodu telefonicznego do modemu Konfiguracja wg dokumentacji Modem analogowy do montażu naściennego Ładowarka (działa również podczas przerwy w dostawie prądu) Eksport danych roboczych przez magistralę Modbus TCP/IP 3 Przekaz istotnych danych roboczych i komunikatów o usterkach w instalacji kotła przez Ethernet do nadrzędnego, montowanego przez klienta systemu sterowania. Na życzenie temperaturę na zasilaniu może określać nadrzędny, montowany przez klienta system sterowania. Liczba punktów pomiarowych jest zależna od dostarczonej instalacji. Złącze Ethernet w szafie sterowniczej Moduł oprogramowania Modbus TCP/IP Wizualizacja zewn. (z połączeniem przewodowym) Pakiet do transmisji istotnych danych dotyczących komputerowego stanowiska pracy (wewnętrznie i/lub zewnętrznie), służących do wizualizacji, zdalnej konserwacji i archiwizacji danych roboczych instalacji kotłowej Vitoflex 300-RF. Sprzęt i oprogramowanie są zintegrowane w układzie sterowania Ecocontrol. Wszystkie regulowane parametry można zmieniać z komputerowego stanowiska pracy. Komputer przemysłowy ze złączami do przyłączenia ekranu, klawiatury i myszki, do wyposażenia komputerowego stanowiska pracy w pobliżu kotłowni Na komputerze przemysłowym jest zainstalowany system operacyjny Windows, oprogramowanie do zdalnej konserwacji oraz oprogramowanie do wizualizacji/archiwizacji. Widok na ekranie: Widok przekroju kotła, trójwymiarowy, ze wskaźnikami Tabela parametrów (z możliwością dokonywania zmian) Czynności wykonywane przez klienta: Komputerowe stanowisko pracy do zdalnej konserwacji, instalacji oprogramowania do zdalnej konserwacji Moduł regulatora Do rozszerzenia funkcji Ecocontrol o maks. 4 funkcje Moduł regulatora w obudowie z tworzywa sztucznego, do montażu ściennego Szerokość 325 mm, wysokość 195 mm, głębokość 75 mm Przewód danych ( ) i kontaktowe czujniki temperatury ( ) są wymagane (nie należą do zakresu dostawy) Przewód danych o dł. 10 m Do łączenia regulatora obiegu kotła z modułem regulatora Konfekcjonowany przewód danych magistrali CN LiYCY 2 x 2 x 0,34,34 mm² Długość całkowita wszystkich przewodów nie może przekroczyć 300 m. Czujnik temperatury obiegu grzewczego Kontaktowy czujnik temperatury Pt1000 Vitocom 100, typ GSM2 Nr katalog., patrz cennik Do zdalnego nadzorowania i obsługi instalacji grzewczej przez sieci telefonii komórkowych GSM. Do przesyłania komunikatów i ustawień z programów roboczych przy wykorzystaniu wiadomości tekstowych SMS - urządzenie kompaktowe do montażu ściennego. Vitocom 100, typ GSM2 z wbudowanym modemem GSM Przewód przyłączeniowy z wtykami systemowymi Rast 5, do przyłączenia do magistrali KM regulatora ntena do telefonu komórkowego 22 Viesmann VITOFLEX 300-RF

23 Regulator (ciąg dalszy) Vitocom 100, typ GSM2 z kartą SIM (możliwość dostawy tylko na terenie Niemiec) Nr katalog., patrz cennik Do zdalnego nadzorowania instalacji grzewczej przez sieci telefonii komórkowych GSM. Do przesyłania komunikatów przy wykorzystaniu wiadomości tekstowych SMS Urządzenie kompaktowe do montażu ściennego. Z kartą SIM BusinessSmart do obsługi modułu Vitocom100 w sieci telefonii komórkowej T-Mobile/D1 Zasilający przewód elektryczny z zasilaczem wtykowym Taryfa BusinessSmart nie wymaga miesięcznej opłaty podstawowej, miesięcznego obrotu minimalnego ani opłaty aktywacyjnej. Więcej informacji na stronie Vitocom 100, typ GSM2 z wbudowanym modemem GSM ntena do telefonu komórkowego 3 VITOFLEX 300-RF Viesmann 23

24 Wyposażenie dodatkowe instalacji 4.1 Wyposażenie dodatkowe kotła Czyszczenie pneumatyczne Cały rurowy wymiennik ciepła jest czyszczony podczas pracy za pomocą doprowadzanego impulsowo sprężonego powietrza. Proces czyszczenia odbywa się w poszczególnych sekcjach poprzez podawanie kolejnych impulsów. Uwalnianie popiołu osadzonego na rurach wymiennika ciepła odbywa się za pomocą jednego krótkiego, ale silnego impulsu ciśnienia. Urządzenie jest zamontowane z tyłu kotła. Sprężarkę należy zamontować w jak najchłodniejszym miejscu kotłowni. Liczba procesów czyszczenia w obrębie jednej jednostki czasowej (np. na godzinę) jest dostosowywana odpowiednio do obciążenia kotła. Na jeden pełen cykl czyszczenia składa się seria impulsów ciśnienia doprowadzanych do wszystkich sekcji wymiennika ciepła. Element dyszy wbudowany do kolektora spalin, łącznie z króćcem przyłączeniowym i płytkami odprowadzającymi ciepło Rozdzielacz sprężonego powietrza ze zbiornikiem i zaworami; połączony z elementem dyszy za pomocą przewodów giętkich odpornych na wysoką temperaturę Sprężarka (sprężarka rotacyjna) do zastosowań komunalnych Wydajność tłoczenia 160 l/min Zbiornik 90 l Maks. ciśnienie 10 bar (1 MPa) Silnik 1,5 kw 1450 obr./min -1 3 x 400 V Z regulatorem ciśnienia i wyłącznikiem ciśnieniowym Poziom ciśnienia akustycznego 64 db() Przewód pneumatyczny o długości maks. 4,0 m Zawory z gotowym okablowaniem na listwie zaciskowej Moduł oprogramowania w sterowniku Czynności wykonywane przez klienta: Przygotowanie gniazda 400 V/16 Wtyk sprężarki 400 V/16 Układ czyszczenia pneumatycznego jest dostępny także bez sprężarki - patrz cennik. 4 Dane techniczne Znamionowa moc cieplna kw Liczba stref/zaworów szt Rozmiar zaworów G Maks. zużycie powietrza przy pełnym obciążeniu l/h Podający przenośnik ślimakowy 2-stopniowy Wersja z dwustopniowym podającym przenośnikiem ślimakowym. Umożliwia on pracę dostosowaną do zastosowanego paliwa. Optymalizacja dotyczy z jednej strony wiórów/zrębków drzewnych (wysoki poziom), a z drugiej granulatu drzewnego (niski poziom). Silnik przekładniowy podajnika ślimakowego z możliwością przełączenia biegunów (prędkość obrotowa napędu silnika przekładni: 750/3000 obr./min) Rozrusznik silnika do silnika przekładni, z możliwością przełączania biegunów Moduł oprogramowania w sterowniku Izolacja cieplna przewodu cyrkulacji spalin Izolacja cieplna odporna na wysoką temperaturę o grubości 35 mm z wełny mineralnej, laminowanie aluminiowe i paski samoprzylepne do prostych elementów przewodu cyrkulacji spalin. Dołączone są też paski samoprzylepne do powierzchni czołowych z folii aluminiowej. Konieczna jest izolacja cieplna przewodu recyrkulacji spalin! Można go wykonać także u inwestora. Nazwa Izolacja cieplna przewodu cyrkulacji spalin, na 1 m, DN 80 Izolacja cieplna przewodu cyrkulacji spalin, na 1 m, DN Viesmann VITOFLEX 300-RF

25 Wyposażenie dodatkowe instalacji (ciąg dalszy) 4.2 Urządzenia zabezpieczające kocioł Termiczny zawór bezpieczeństwa 100 C Wersja standardowa do stałej temperatury uruchamiania ok. 100 C, przyłącze R ¾ Wymagania odnośnie przyłącza dopływowego wody: Dopływ zimnej wody użytkowej DN 15 R 1/2 Rurociąg stalowy podłączony na stałe Min. 2,5 bar, maks. 3,5 bar Przewód odpływowy R 3/4 Termiczny zawór bezpieczeństwa wraz z tuleją zanurzeniową Stosowanie termicznego zabezpieczenia na spuście zalecamy także wtedy, gdy można z niego zrezygnować zgodnie z lokalnymi przepisami bezpieczeństwa. Zawory bezpieczeństwa Zawór bezpieczeństwa należy zamontować w najwyższym punkcie kotła na paliwo stałe. lternatywnie można go zamontować w przewodzie, który jest połączony z najwyższym punktem kotła. Nie może istnieć możliwość zamknięcia/odcięcia przewodu łączącego kocioł grzewczy i zawór bezpieczeństwa. Do przewodu nie mogą być podłączone żadne pompy ani armatura; w przewodzie nie może być przewężeń. Przewód wyrzutowy musi być wykonany w sposób wykluczający wzrost ciśnienia. Wypływająca woda grzewcza musi być odprowadzana w sposób niestwarzający zagrożeń. Wylot przewodu wyrzutowego musi być umieszczony w taki sposób, aby woda wypływająca z zaworu bezpieczeństwa była odprowadzana w sposób bezpieczny i z możliwością obserwacji. Ogranicznik poziomu wody Zastosowanie jako zabezpieczenie przed brakiem wody Z ważnym oznaczeniem podzespołu Do montażu na zasilaniu instalacji grzewczej poza kotłem grzewczym Ogranicznik ciśnienia maksymalnego 0 do 6 bar Z ważnym oznaczeniem podzespołu Ogranicznik ciśnienia minimalnego 0 do 6 bar Z ważnym oznaczeniem podzespołu Wspornik armatury z manometrem Do montażu ogranicznika ciśnienia maksymalnego i ogranicznika ciśnienia minimalnego (2 wolne przyłącza). Dostępne zawory bezpieczeństwa: Zawór bezpieczeństwa 3 bar (0,3 MPa) W instalacjach wielokotłowych wymagany dla każdego kotła grzewczego. Zastosowanie jako zastępcze zabezpieczenie przed brakiem wody (EN 12828). 4 Zestaw środków zastępczych do naczynia rozprężnego Zabezpieczający ogranicznik temperatury (z ważnym oznaczeniem podzespołu) Tuleja zanurzeniowa G 1/2 x 150 mm dł. Zabezpieczający ogranicznik ciśnienia (ogranicznik ciśnienia maksymalnego nadciśnienie od 0 do 6 bar) (z ważnym oznaczeniem podzespołu) VITOFLEX 300-RF Viesmann 25
