1 INSTRUKCJA MONTAŻU GRADARA DISCRET, DISCRET VERTE, HIGHLINE (dotyczy także modeli w wersji FIRE)

2 Montaż drzwi powinien być wykonany przez wykwalifikowane osoby. Producent nie ponosi odpowiedzialności za skutki wynikające z nieprawidłowego montażu produktu.! Uwaga: Przed rozpoczęciem montażu sprawdź, czy otwór drzwiowy posiada prawidłowe wymiary, zachowany jest pion ściany i poziom posadzki. Upewnij się, że w obrębie otworu montażowego nie ma zanieczyszczeń oraz zbędnych przedmiotów. Składanych elementów nie należy kłaść bezpośrednio na powierzchnię posadzki. Temperatura powietrza w trakcie prac montażowych i po ich zakończeniu powinna wynosić od +15 C do +25 C. Wilgotność względna powietrza powinna zawierać się w zakresie 40 60%. Do montażu wersji GRADARA FIRE należy stosować wyłącznie atestowane pianki montażowe do drewnianych drzwi przeciwpożarowych. Spis treści: 1. Zawartość opakowania 2. Montaż ościeżnicy GRADARA DISCRET, DISCRET VERTE, HIGHLINE 3. Montaż skrzydła drzwi GRADARA 4. Montaż elementów ozdobnych str 3 str 4 str 9 str 11 2 Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE

3 ZAWARTOŚĆ OPAKOWANIA 1. Zawartość opakowań GRADARA DISCRET DISCRET VERTE HIGHLINE zawartość opakowania 1 paczka: skrzydło drzwi wraz z progiem opadającym 2 paczka: ościeżnica w elementach wizjer 3 paczka - opcjonalnie okucia drzwiowe Zawartość opakowań po wyciągnięciu Skrzydło drzwi Ościeżnica Gradara Discret, Gradara Discret Verte lub Gradara Highline Profile ruchome ościeżnicy Wizjer 4x Konfirmat 7x85 (K) 8x Wkręt 5x35 (W1) 64x Wkręt 4x40 (W2) OPCJONALNIE zawartość opakowania z okuciami Klamka + szyldy Wkładki Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE 3

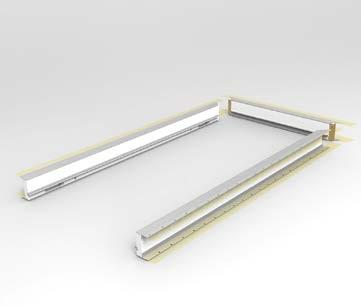

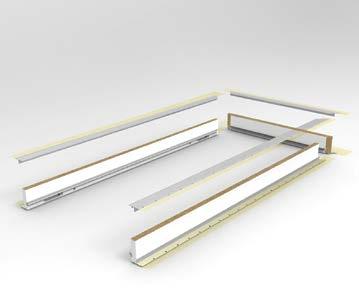

4 MONTAŻ OŚCIEŻNICY 2. Montaż ościeżnicy GRADARA DISCRET, DISCRET VERTE, HIGHLINE mm 6 10cm Warunkiem prawidłowego montażu jest dokładne oczyszczenie otworu montażowego z zanieczyszczeń oraz zbędnych przedmiotów. W obrębie ościeża drzwi podłoga musi być prosta. 3 Otwór drzwiowy w ścianie powinien posiadać ściany otynkowane oraz, wzdłuż wszystkich krawędzi otworu, pozbawione warstwy wierzchniej tynku na głębokość ok. 6-8mm (w stosunku do powierzchni otynkowanej) i szerokość 6 10cm od krawędzi otworu drzwiowego. W przypadku otworów drzwiowych bez warstwy tynku naściennego zaleca się wykonanie wrębu w tynku o podanych wyżej wymiarach na etapie tynkowania ściany. Powierzchnia ściany powinna być oczyszczona z pyłu, kurzu i innych zanieczyszczeń i nie może posiadać widocznych nierówności, rys czy pęknięć. 4 T30 Rozpakuj ościeżnicę i sprawdź zawartość opakowania. Na odpowiednio przygotowanej powierzchni połóż elementy ościeżnicy i ułóż stojaki oraz nadproże profilami stałymi (częścią zawiasową w kierunku podłogi). Odkręć wstępnie zamocowane profile ruchome (od strony przeciwnej do zawiasów). Na czas montażu wyjmij uszczelkę ze stojaków oraz nadproża. 4 Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE

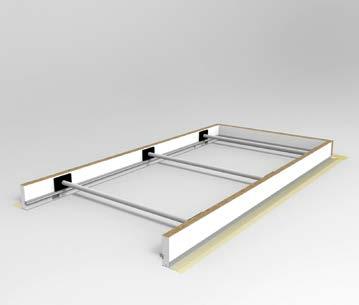

5 5 S4 6 MONTAŻ OŚCIEŻNICY Złóż ze sobą stojak i nadproże oraz skręć je przy pomocy załączonych wkrętów Konfirmat (K) Postępuj tak samo w przypadku drugiego stojaka. Pomiędzy stojakiem a nadprożem należy zachować kąt 90. Zamocuj rozpórki stolarskie. Uwaga! Rozpórki muszą być ustawione dokładnie na szerokość pomiędzy stojakami. Pierwszą rozpórkę zamocuj w odległości 20cm od nadproża, następną w połowie wysokości, a kolejną 20cm od dołu. DISCRET VERTE/ HIGHLINE 7 8 korytarz kierunek otwierania drzwi mieszkanie DISCRET korytarz kierunek otwierania drzwi mieszkanie Umieszczając ościeżnicę w ościeżu zwróć szczególną uwagę na jej prawidłowe ustawienie i kierunek. Wstaw ościeżnicę w otwór drzwiowy. Ustaw wstępnie w odpowiedniej pozycji. Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE 5

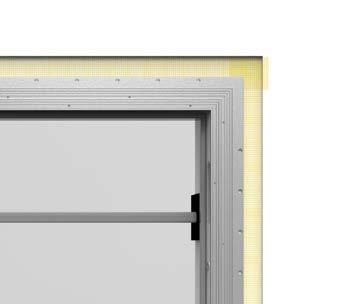

6 MONTAŻ OŚCIEŻNICY 9 10 Dotnij siatkę tak aby nie wychodziła poza wręb, jednocześnie sięgała jak najbliżej jego krawędzi. Po zakończeniu wyjmij ościeżnicę z otworu drzwiowego. Analogicznie postępuj z profilami ruchomymi z drugiej strony ościeżnicy. Przygotuj zaprawę klejową (zazwyczaj 2-5kg) do montażu ościeżnicy. Należy stosować wyłącznie tzw. wysoko elastyczne zaprawy klejowe do płytek np.: (Weber ZP414, ZP416 lub ZP418, Ceresit CM17 Super Flexible, ). W trakcie przygotowania zaprawy należy postępować zgodnie z instrukcją producenta. Za pomocą pacy ryflowanej nałóż warstwę kleju na całą powierzchnię wrębu. 11a 11b 0 9 mm Dot. GRADARA DISCRET/DISCRET VERTE Ponownie wstaw ościeżnicę w otwór drzwiowy. Dociśnij ościeżnicę do płaszczyzny ściany, tak aby ze wszystkich otworów w profilach wypłynęła zaprawa klejowa. Sprawdź licowanie krawędzi profilu z płaszczyzną ściany przy pomocy poziomicy (długiej). Dot. GRADARA HIGHLINE Ponownie wstaw ościeżnicę w otwór drzwiowy. Dociśnij ościeżnicę do płaszczyzny ściany, tak aby krawędzie profili aluminiowych wystawały poza płaszczyznę ściany o 9 mm. 6 Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE

7 12 13 Piana MONTAŻ OŚCIEŻNICY Od drugiej strony starannie ustaw ościeżnicę przy pomocy uchwytów lub klinów stolarskich, mocując je w szczelinie pomiędzy ościeżnicą a ścianą. Przy pomocy poziomicy sprawdź geometrię ościeżnicy (piony stojaków, poziom nadproża) i ustawienie względem powierzchni ściany. Wprowadź piankę montażową* w szczelinę pomiędzy ościeżnicą a murem na całą grubość ściany. Pozostaw na czas wskazany przez producenta aż pianka się utwardzi. *Do montażu wersji GRADARA FIRE należy stosować wyłącznie atestowane pianki montażowe do drewnianych drzwi przeciwpożarowych. Jeśli geometria nie jest zachowana dokonaj korekty. 14a 14b 0 0 Dot. GRADARA DISCRET/DISCRET VERTE Przejdź na drugą stronę. Nałóż warstwę zaprawy klejowej na zewnętrzną powierzchnię profili oraz ścianę i wyrównaj aż do uzyskania równej płaszczyzny ze ścianą. Dot. GRADARA HIGHLINE Przejdź na drugą stronę. Nałóż warstwę zaprawy klejowej na zewnętrzną powierzchnię profili we wrębie oraz ścianę i wyrównaj aż do uzyskania równej płaszczyzny ze ścianą. Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE 7

8 MONTAŻ OŚCIEŻNICY T20 Usuń kliny stolarskie i w razie potrzeby, nadmiar pianki montażowej. Nałóż warstwę zaprawy klejowej na całą powierzchnię wrębu za pomocą pacy ryflowanej. Wsuń profile ruchome, następnie dociśnij je do stojaków i w płaszczyźnie ściany, tak aby ze wszystkich otworów w profilach wypłynęła zaprawał klejowa. To gwarantuje odpowiednie przyleganie do ściany. Przykręć profile do stojaków i nadproża przez wszystkie otwory za pomocą wkrętów (W2). 17 Nałóż warstwę zaprawy klejowej na zewnętrzną powierzchnię profili i ściany i wyrównaj aż do uzyskania równej płaszczyzny ze ścianą. 8 Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE

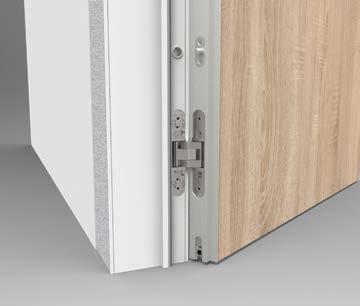

9 MONTAŻ SKRZYDŁA DRZWI 3. Montaż skrzydła drzwi GRADARA 1 2 max. 90 o Ponownie zamontuj uszczelki w ościeżnicy. Wstaw skrzydło. Przykręć zawiasy za pomocą wkrętów (W1) Przykręć ramię ogranicznika otwarcia do nadproża i wyreguluj kąt otwarcia na maksymalnie 90. Uwaga: Dotyczy modeli Gradara Discret Verte oraz Gradara Highline. 3 4a S4 1. Zamknij drzwi i sprawdź czy szczeliny pomiędzy skrzydłem a ościeżnicą mają po 3,5mm a płaszczyzna skrzydła licuje się ze ścianą. W razie potrzeby dokonaj regulacji zawiasów. 1. Regulacja szczelin pionowych: Służą do niej dwie śruby w części skrzydłowej każdego z zawiasów. Regulacji dokonaj przekręcając na przemian obie śruby po nie więcej niż pół obrotu na raz aż do uzyskania równych szczelin pionowych (nominalna szerokość każdej szczeliny pionowej wynosi 3,5mm). Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE 9

10 4bS4 MONTAŻ SKRZYDŁA DRZWI Regulacja szczelin poziomych: Służą do niej cztery skrajne śruby blokujące w części ościeżnicowej każdego z zawiasów, których zadaniem jest blokowanie wyregulowanych zawiasów (szczelina górna od skrzydła do nadproża powinna wynosić nominalnie 3,5mm, szczelina dolna od skrzydła do posadzki 6,5mm). Regulacji należy dokonać poprzez poluzowanie śrub, ustawienie ruchomego korpusu, dokręcenie wkrętów dociskowych i śrub. Zdemontuj skrzydło i uszczelki na czas wykończenia ściany. Zabezpiecz blachę zaczepową taśmą malarską. Równomiernie nałóż wysoko elastyczną masę szpachlową do spoinowania na całą powierzchnię profilu w płaszczyźnie ściany. Po wyschnięciu przeszlifuj nierówności i wyrównaj jeśli istnieje taka potrzeba. Uwaga: Dotyczy Gradara Discret, Gradara Discret Verte oraz Gradara Highline w wykończeniu DIY. 3. Regulacja docisku skrzydła do uszczelki: Służą do niej dwie śruby środkowe w części ościeżnicowej każdego z zawiasów. Regulacji należy dokonać poprzez poluzowanie śrub, ustawienie ruchomego korpusu i dokręcenie śrub. 6 Ścianę i ościeżnicę można malować farbą emulsyjną akrylową lub lateksową oraz tapetować (zalecany klej Henkel Metylan Direct lub Metylan Specjal). Zamontuj ponownie uszczelkę, skrzydło drzwiowe oraz przykręć dekoracyjne osłonki zawiasów. 10 Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE

11 MONTAŻ WYPOSAŻENIA OPCJONALNEGO 4. Montaż elementów opcjonalnych Panele dekoracyjne GRADARA HIGHLINE o Ościeżnica Gradara Highline od strony licowania skrzydła drzwi posiada wpusty w profilach aluminiowych, w których należy umieścić panele dekoracyjne o grubości 4 mm. W celu poprawnego montażu paneli nanieś niewielką ilość kleju montażowego po całym obwodzie ościeżnicy na ryflowaną część profili oraz na wewnętrzną powierzchnię paneli w odległości 5cm od krawędzi zewnętrznych paneli. Panele dekoracyjne wsuń pod kątem około 30 aż do końca wpustu, następnie delikatnie dociskaj panele do płaszczyzny ściany, jednocześnie zwracając uwagę aby krawędź paneli nie wysunęła się z wpustów w profilach aluminiowych ościeżnicy. Panele dekoracyjne należy pozostawić dociśnięte do ościeżnicy oraz ściany aż do całkowiego utwardzenia kleju. Instrukcja montażu GRADARA DISCRET/DISCRET VERTE/HIGHLINE 11
