Zasady montażu okien z PCW SystemVEKA

Transkrypt

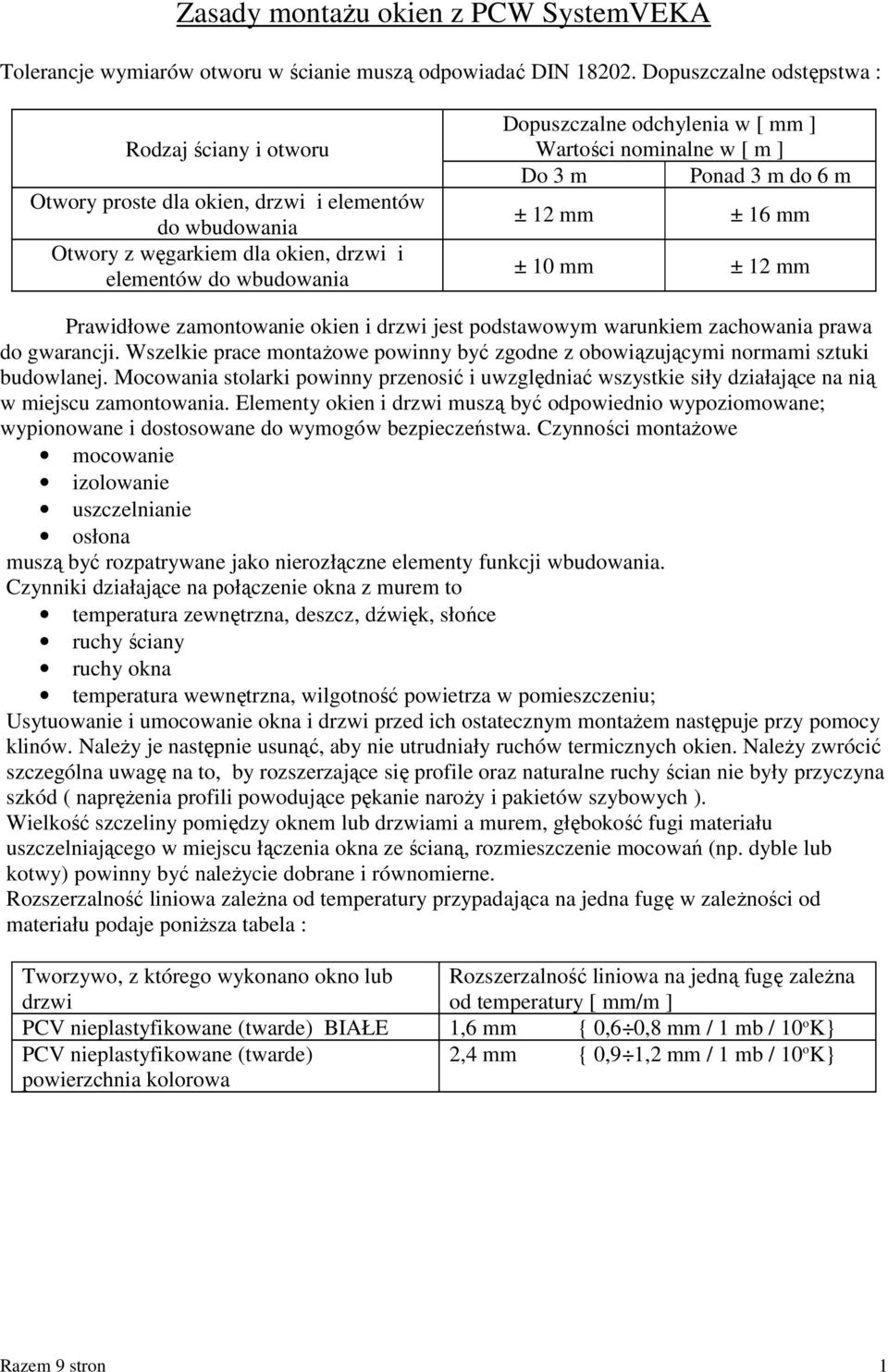

1 Zasady montażu okien z PCW SystemVEKA Tolerancje wymiarów otworu w ścianie muszą odpowiadać DIN Dopuszczalne odstępstwa : Rodzaj ściany i otworu Otwory proste dla okien, drzwi i elementów do wbudowania Otwory z węgarkiem dla okien, drzwi i elementów do wbudowania Dopuszczalne odchylenia w [ mm ] Wartości nominalne w [ m ] Do 3 m Ponad 3 m do 6 m ± 12 mm ± 16 mm ± 10 mm ± 12 mm Prawidłowe zamontowanie okien i drzwi jest podstawowym warunkiem zachowania prawa do gwarancji. Wszelkie prace montażowe powinny być zgodne z obowiązującymi normami sztuki budowlanej. Mocowania stolarki powinny przenosić i uwzględniać wszystkie siły działające na nią w miejscu zamontowania. Elementy okien i drzwi muszą być odpowiednio wypoziomowane; wypionowane i dostosowane do wymogów bezpieczeństwa. Czynności montażowe mocowanie izolowanie uszczelnianie osłona muszą być rozpatrywane jako nierozłączne elementy funkcji wbudowania. Czynniki działające na połączenie okna z murem to temperatura zewnętrzna, deszcz, dźwięk, słońce ruchy ściany ruchy okna temperatura wewnętrzna, wilgotność powietrza w pomieszczeniu; Usytuowanie i umocowanie okna i drzwi przed ich ostatecznym montażem następuje przy pomocy klinów. Należy je następnie usunąć, aby nie utrudniały ruchów termicznych okien. Należy zwrócić szczególna uwagę na to, by rozszerzające się profile oraz naturalne ruchy ścian nie były przyczyna szkód ( naprężenia profili powodujące pękanie naroży i pakietów szybowych ). Wielkość szczeliny pomiędzy oknem lub drzwiami a murem, głębokość fugi materiału uszczelniającego w miejscu łączenia okna ze ścianą, rozmieszczenie mocowań (np. dyble lub kotwy) powinny być należycie dobrane i równomierne. Rozszerzalność liniowa zależna od temperatury przypadająca na jedna fugę w zależności od materiału podaje poniższa tabela : Tworzywo, z którego wykonano okno lub drzwi Rozszerzalność liniowa na jedną fugę zależna od temperatury [ mm/m ] PCV nieplastyfikowane (twarde) BIAŁE 1,6 mm { 0,6 0,8 mm / 1 mb / 10 o K} PCV nieplastyfikowane (twarde) powierzchnia kolorowa 2,4 mm { 0,9 1,2 mm / 1 mb / 10 o K} Razem 9 stron 1

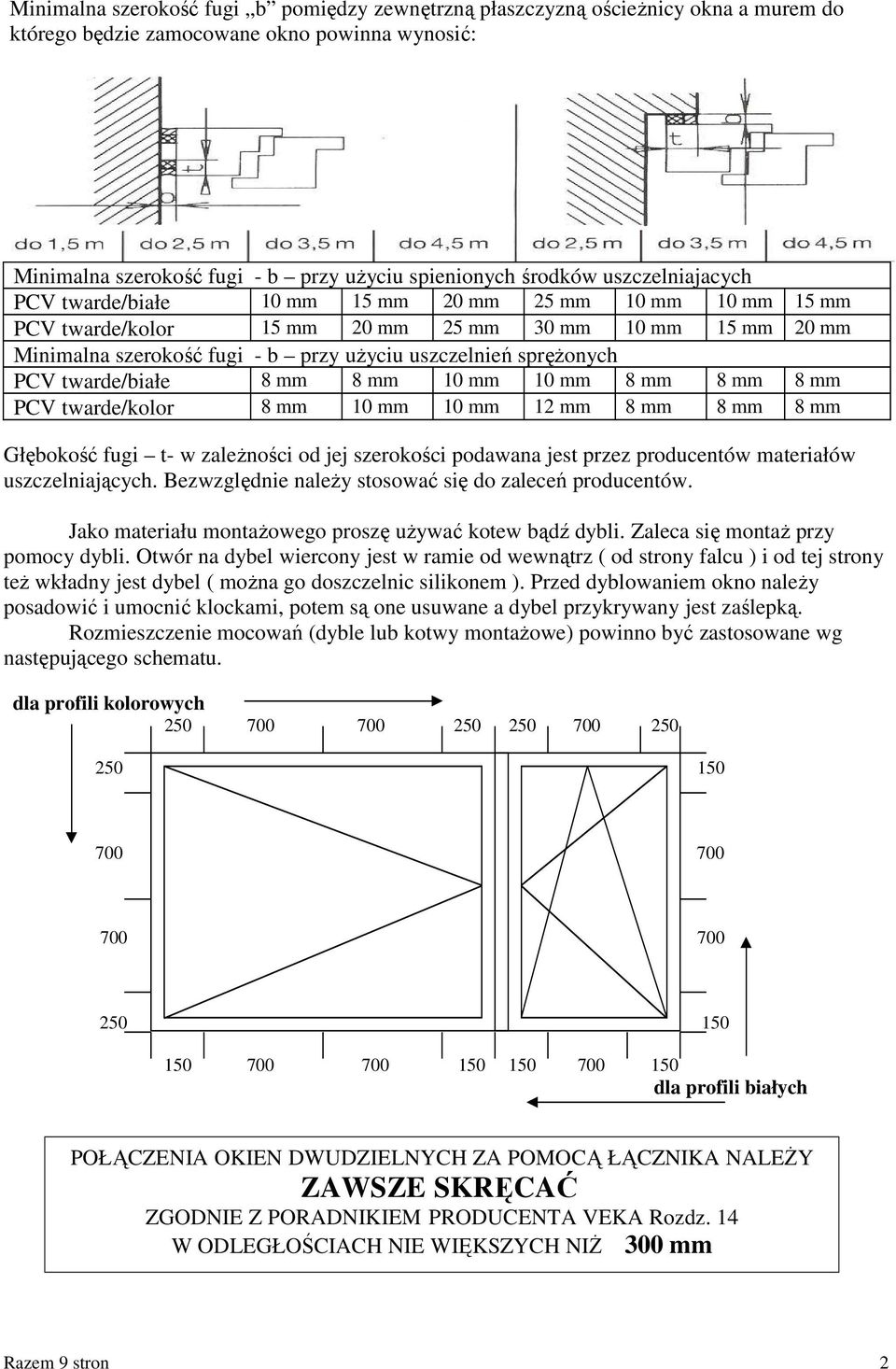

2 Minimalna szerokość fugi b pomiędzy zewnętrzną płaszczyzną ościeżnicy okna a murem do którego będzie zamocowane okno powinna wynosić: Minimalna szerokość fugi - b przy użyciu spienionych środków uszczelniajacych PCV twarde/białe 10 mm 15 mm 20 mm 25 mm 10 mm 10 mm 15 mm PCV twarde/kolor 15 mm 20 mm 25 mm 30 mm 10 mm 15 mm 20 mm Minimalna szerokość fugi - b przy użyciu uszczelnień sprężonych PCV twarde/białe 8 mm 8 mm 10 mm 10 mm 8 mm 8 mm 8 mm PCV twarde/kolor 8 mm 10 mm 10 mm 12 mm 8 mm 8 mm 8 mm Głębokość fugi t- w zależności od jej szerokości podawana jest przez producentów materiałów uszczelniających. Bezwzględnie należy stosować się do zaleceń producentów. Jako materiału montażowego proszę używać kotew bądź dybli. Zaleca się montaż przy pomocy dybli. Otwór na dybel wiercony jest w ramie od wewnątrz ( od strony falcu ) i od tej strony też wkładny jest dybel ( można go doszczelnic silikonem ). Przed dyblowaniem okno należy posadowić i umocnić klockami, potem są one usuwane a dybel przykrywany jest zaślepką. Rozmieszczenie mocowań (dyble lub kotwy montażowe) powinno być zastosowane wg następującego schematu. dla profili kolorowych dla profili białych POŁĄCZENIA OKIEN DWUDZIELNYCH ZA POMOCĄ ŁĄCZNIKA NALEŻY ZAWSZE SKRĘCAĆ ZGODNIE Z PORADNIKIEM PRODUCENTA VEKA Rozdz. 14 W ODLEGŁOŚCIACH NIE WIĘKSZYCH NIŻ 300 mm Razem 9 stron 2

3 KOLEJNOŚĆ CZYNNOŚCI MONTAŻOWYCH 1. SPRAWDZIĆ PRAWIDŁOWOŚC WYMIARU STOLARKI DO OTWORU W MURZE (w przypadku wymiany okien upewnić się co do prawidłowych wymiarów nowej stolarki, usunąć starą stolarkę i przygotować miejsce do montażu) Po usunięciu starej stolarki należy oczyścić fugę z kurzu, zanieczyszczeń i skruszałych pozostałości starej zaprawy łączącej. Po usunięciu zanieczyszczeń wypełnić tył fugi specjalną masą tynkarską - wszystkie szczeliny, ubytki i nierówności. Szczególnie starannie należy wyrównać podłoże okna tj. miejsce styku z przyłączem ( listwą ) parapetowym. 2. Oddzielić skrzydła okienne od ościeżnicy okna. UWAGA: a)zwrócić uwagę, żeby szyby w skrzydłach nie uległy przesunięciu zachować pionowe położenie skrzydeł. b) zwrócić uwagę, aby przy wysuwaniu nie uszkodzić sworznia zawiasu rozwórki. 3. Zamocować ościeżnicę za pomocą dybli lub kotew (wg rysunku). W przypadku montażu na kotwy wcześniej zamocować kotwy montażowe na ościeżnicy. W przypadku montażu na dyble wcześniej nawiercić otwory. Odległość pomiędzy dyblami nie powinna przekraczać 700mm. Odległość od zgrzewów, narożników i słupków stałych powinna wynosić 150mm dla okien białych i 250mm dla okien kolorowych. OSADZENIE OKNA MUSI NASTĄPIĆ W SPOSÓB MECHANICZNY. Pianki, kleje lub podobne nie są akceptowane jako materiał montażowy Razem 9 stron 3

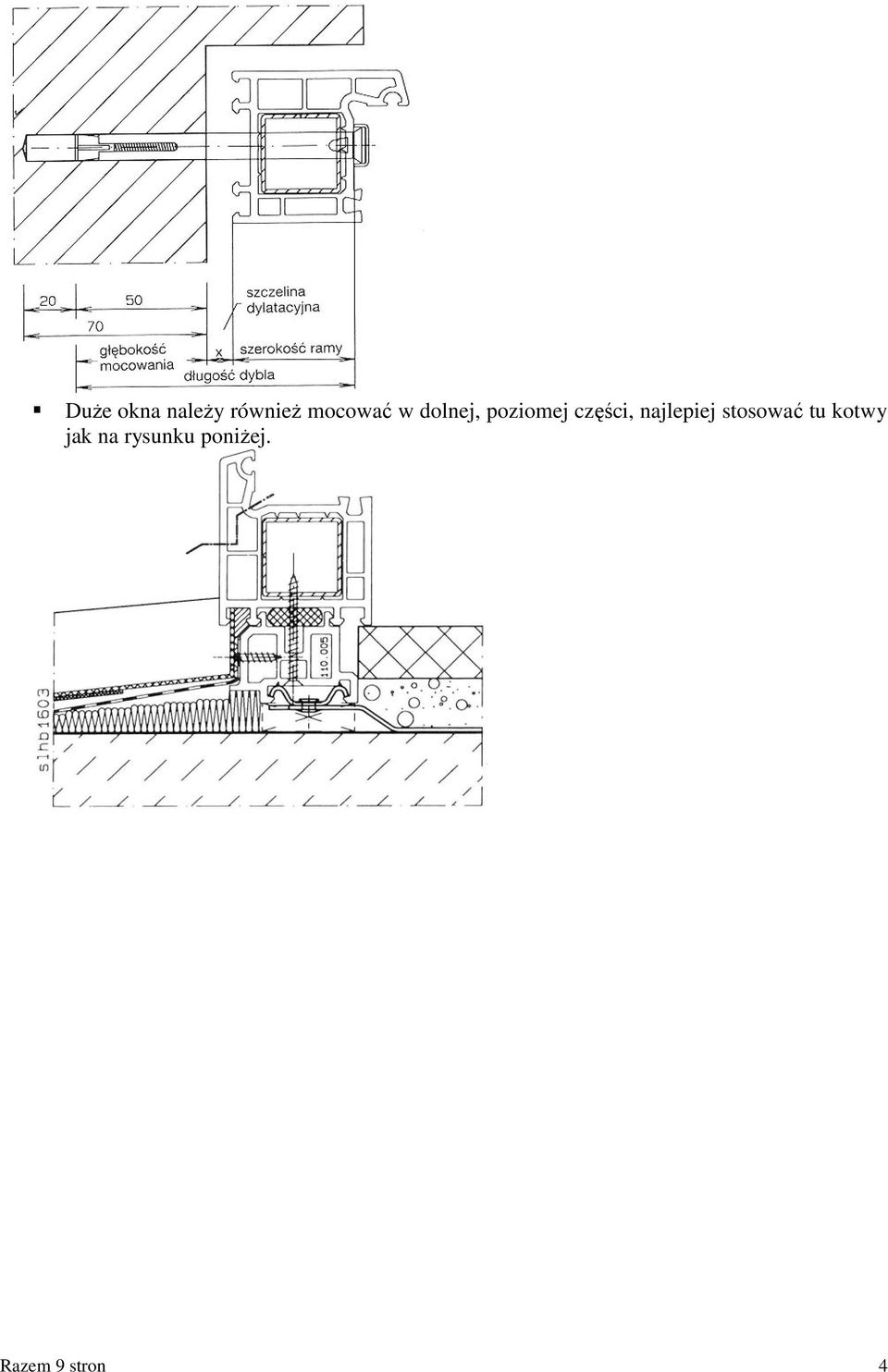

4 Duże okna należy również mocować w dolnej, poziomej części, najlepiej stosować tu kotwy jak na rysunku poniżej. Razem 9 stron 4

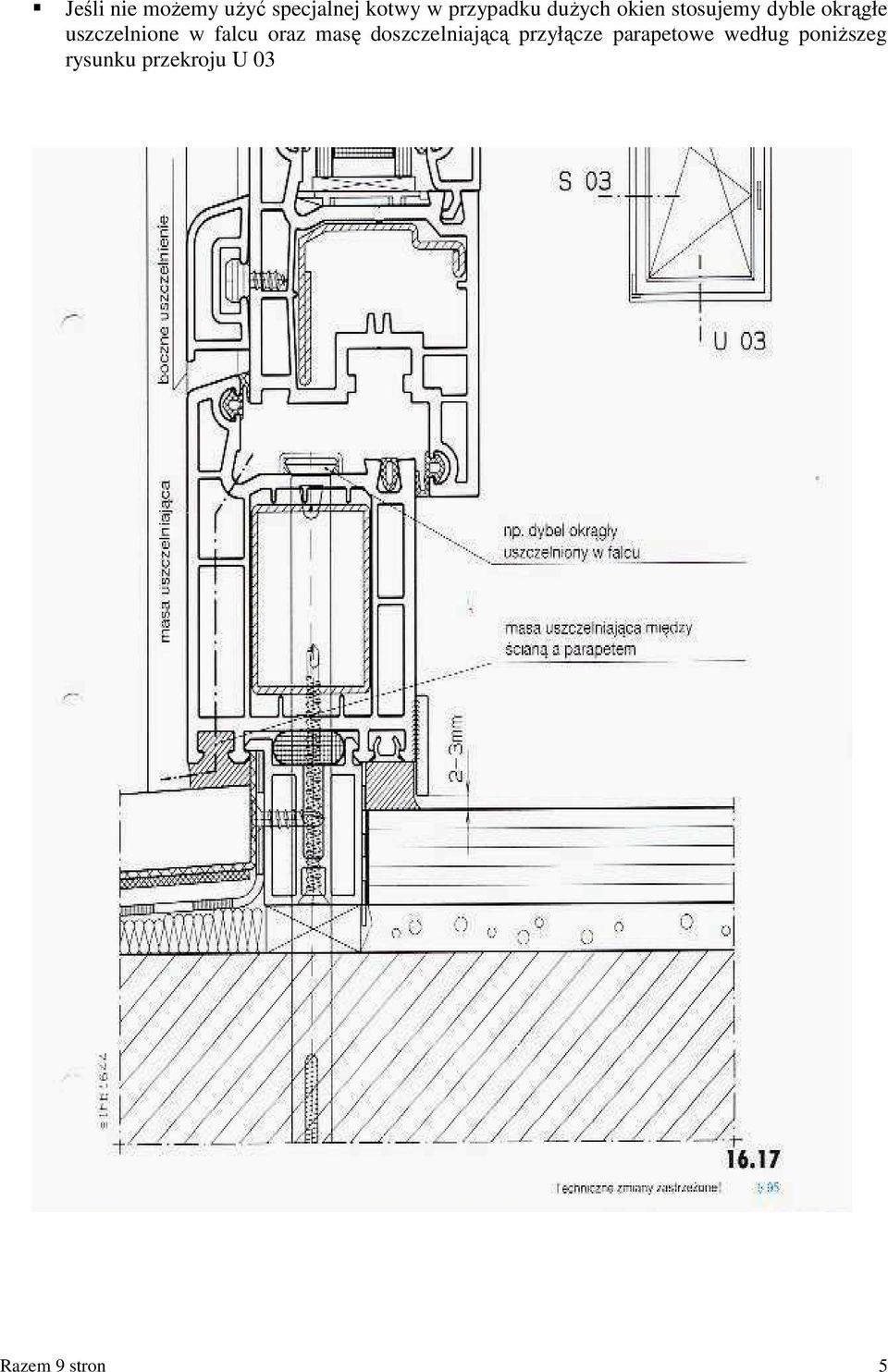

5 Jeśli nie możemy użyć specjalnej kotwy w przypadku dużych okien stosujemy dyble okrągłe uszczelnione w falcu oraz masę doszczelniającą przyłącze parapetowe według poniższeg rysunku przekroju U 03 Razem 9 stron 5

6 4. Umieścić ościeżnicę w otworze okiennym, wypoziomować, sprawdzić przekątne okna. Jeżeli długość boków jest powyżej 100 cm zastosować rozpórki, zablokować ościeżnicę za pomocą klinów drewnianych lub plastikowych. Jako materiał montażowy należy używać kotew montażowych lub dybli. W przypadku montażu na dyble lub śruby wkręcane bezpośrednio w ścianę ( cegłę, suporeks, beton ) należy wcześniej nawiercić otwory w ramie lub po umocowaniu za pomocą klinów okna przy nawiercaniu podłożyć klocki przy otworze, aby zapobiec rozepchnięciu ramy. Otwór na dybel przechodzi przez element ramy i dybel wkładany jest od strony falcu oraz uszczelniany silokonem. Zanim dybel zostanie ostatecznie zamocowany, okno musi być ustawione i zaklockowane. Następnie dybel osłaniany jest zaślepką. Odległość między umocowaniami ( dyblami lub kotwami ) nie może być większa niż 700mm. 5. Po usunięciu od strony zewnętrznej folii ochronnej ( później nie będzie możliwości ) szczelinę pomiędzy ościeżnicą a murem wypełnić materiałem izolującym termicznie np.: specjalna taśma rozprężna od strony zewnętrznej, pianka montażowa, wełna mineralna, sznury uszczelniające. W przypadku pianki montażowej zwrócić uwagę, żeby w mroźne dni temperatura pianki była zbliżona do temperatury panującej w pomieszczeniu (minimum 5 0 C), lub stosować się ściśle do zaleceń producentów pianek. Pianka montażowa musi być wtryskiwana również pod przyłącze parapetowe tak, aby wypływała na zewnątrz okna i uszczelniła nierówności połączeń fuga - dół okna. Piankę należy również wtryskiwać od strony wewnętrznej i zewnętrznej okna wypełniając wszystkie nierówności i szczeliny. Razem 9 stron 6

7 Wykonanie przyłącza do ściany z uwzględnieniem wymagań izolacyjności dźwiękowej W zależności od wymaganej klasy izolacyjności oraz konstrukcji okna, stosuje się różne warianty uszczelnienia przestrzeni między ramą a murem. Górne rysunki od lewej klasy 1-3; dolne rysunki od lewej klasy Folia osłaniająca (tylko w przypadku dwuelementowej ściany) 2-Materiał izolacyjny 3-Profil wypełniający 4-Wypełniacz Materiały 3 i 4 stosuje się szczególnie gdy możliwe są ruchy ramy. Klasy dźwiękochłonności : db db db db db 6 > 50 db Razem 9 stron 7

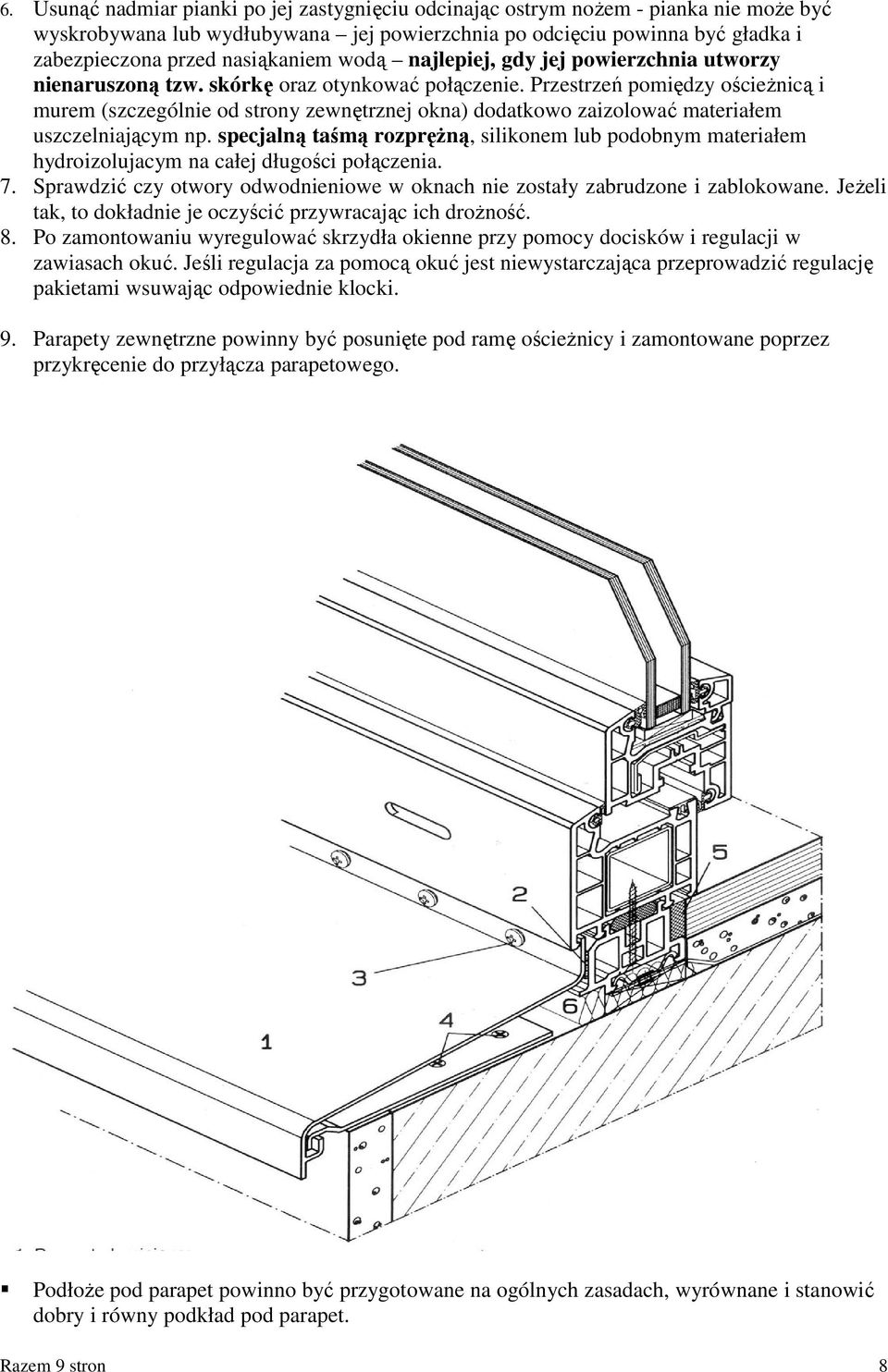

8 6. Usunąć nadmiar pianki po jej zastygnięciu odcinając ostrym nożem - pianka nie może być wyskrobywana lub wydłubywana jej powierzchnia po odcięciu powinna być gładka i zabezpieczona przed nasiąkaniem wodą najlepiej, gdy jej powierzchnia utworzy nienaruszoną tzw. skórkę oraz otynkować połączenie. Przestrzeń pomiędzy ościeżnicą i murem (szczególnie od strony zewnętrznej okna) dodatkowo zaizolować materiałem uszczelniającym np. specjalną taśmą rozprężną, silikonem lub podobnym materiałem hydroizolujacym na całej długości połączenia. 7. Sprawdzić czy otwory odwodnieniowe w oknach nie zostały zabrudzone i zablokowane. Jeżeli tak, to dokładnie je oczyścić przywracając ich drożność. 8. Po zamontowaniu wyregulować skrzydła okienne przy pomocy docisków i regulacji w zawiasach okuć. Jeśli regulacja za pomocą okuć jest niewystarczająca przeprowadzić regulację pakietami wsuwając odpowiednie klocki. 9. Parapety zewnętrzne powinny być posunięte pod ramę ościeżnicy i zamontowane poprzez przykręcenie do przyłącza parapetowego. Podłoże pod parapet powinno być przygotowane na ogólnych zasadach, wyrównane i stanowić dobry i równy podkład pod parapet. Razem 9 stron 8
