1 Data: Dane montażowe Oferta katalogowa 2013

2 DRZWI WEWNĄTRZLOKALOWE DANE MONTAŻOWE - ościeżnice regulowane DIN Wymiary drzwi i skrzydeł drzwiowych jednoskrzydłowych, przylgowych i bezprzylgowych z ościeżnicą REGULOWANĄ DIN [mm] Rozmiar S Sb Sz So Sob H Hb Hz Ho Wymiary drzwi i skrzydeł drzwiowych dwuskrzydłowych, przylgowych i bezprzylgowych z ościeżnicą REGULOWANĄ DIN [mm] Rozmiar S Sb Sz So Sob H Hb Hz Ho 1/ / / OBJAŚNIENIA: S - szerokość skrzydła przylgowego H - wysokość skrzydła przylgowego Sb - szerokość skrzydła bezprzylgowego Hb - wysokość skrzydła bezprzylgowego Sz - całkowita szerokość drzwi Hz - całkowita wysokość drzwi So - szerokość otworu w murze Ho - wysokość otworu w murze Sob - szerokość otworu w murze drzwi bezprzylgowych schemat wymiarów montażowych skrzydła przylgowego w przypadku ościeżnicy regulowanej DIN schemat wymiarów montażowych skrzydła bezprzylgowego w przypadku ościeżnicy regulowanej DIN

3 DRZWI WEWNĄTRZLOKALOWE DANE MONTAŻOWE - ościeżnice stałe Wymiary drzwi i skrzydeł drzwiowych jednoskrzydłowych, przylgowych i bezprzylgowych z ościeżnicą STAŁĄ [mm] Rozmiar S Sb Sz So H Hb Hz Ho Wymiary drzwi i skrzydeł drzwiowych dwuskrzydłowych, przylgowych i bezprzylgowych z ościeżnicą STAŁĄ [mm] Rozmiar S Sb Sz So H Hb Hz Ho 1/ / / OBJAŚNIENIA: S - szerokość skrzydła przylgowego Sb - szerokość skrzydła bezprzylgowego Sz - całkowita szerokość drzwi So - szerokość otworu w murze H - wysokość skrzydła przylgowego Hb - wysokość skrzydła bezprzylgowego Hz - całkowita wysokość drzwi Ho - wysokość otworu w murze schemat wymiarów montażowych skrzydła przylgowego w przypadku ościeżnicy stałej (w opcji z opaskami) schemat wymiarów montażowych skrzydła bezprzylgowego w przypadku ościeżnicy stałej (w wersji z opaskami)

4 DRZWI WEWNĄTRZLOKALOWE DANE MONTAŻOWE - zalecenia montażowe UWAGA! PRZED ROZPOCZĘCIEM MONTAŻU NALEŻY ZAPOZNAĆ SIĘ Z INSTRUKCJĄ ORAZ WARUNKAMI GWARANCJI. NARZĘDZIA I MATERIAŁY MONTAŻOWE W zależności od sposobu montażu i rodzaju ościeżnicy niezbędne są: poziomica, łata, miara, wiertarka, kątownik, młotek, spryskiwacz, wkrętak, nożyk, kliny drewniane, 2-3 rozpórki, pianka montażowa, klej montażowy lub silikon, papierowa taśma przylepna, kotwy lub wkręty montażowe. PRZYGOTOWANIE DO MONTAŻU Drzwi wewnątrzlokalowych K&P Fabryka Drzwi nie należy montować w pomieszczeniach o wilgotności przekraczającej 60%, np. pralnie, sauny, baseny, itp. Drzwi należy montować po zakończeniu mokrych prac budowlanych, po wyschnięciu tynków, posadzek, powłok malarskich. Powierzchnia ościeża powinna być wyrównana i wolna od wszelkich zanieczyszczeń. Zalecane wymiary otworu powinny być o około 2 3 cm większe od wymiarów zewnętrznych ościeżnicy. W przypadku montażu drzwi w otworze wnękowym należy uwzględnić od góry odpowiedni luz potrzebny na swobodne zdjęcie skrzydła z zawiasów. Prawidłowy montaż i bezproblemowe użytkowanie drzwi zapewniają tylko ościeżnice dobrane wymiarowo i konstrukcyjnie do wielkości i typu otworu oraz grubości muru. Przegląd rozwiązań oraz szczegółowe wymiary znajdują się w katalogu produktów oraz na stronie internetowej producenta: Dopuszcza się skrócenie skrzydła i ramiaków pionowych ościeżnicy maksymalnie do 50 mm. CZYNNOŚCI MONTAŻOWE 1. Rozpakować drzwi zwracając uwagę by nie uszkodzić powłoki lakierniczej. Zalecane jest rozcinanie kartonu i folii po krawędzi opakowania. Nie używać ostrych narzędzi do rozpakowania dostarczanych osobno ościeżnic. Po rozpakowaniu zwrócić uwagę, by łącznie z opakowaniem nie wyrzucić przyklejonych do niego karty gwarancyjnej i karty produktu. Wspomniane karty przekazać Kupującemu. 2. Sprawdzić zgodność towaru z zamówieniem. Sprawdzić jakość i ilość elementów przeznaczonych do montażu. Nie montować drzwi uszkodzonych. 3. Zdjąć skrzydło z ościeżnicy i odstawić je, jednocześnie zabezpieczając przed ewentualnym uszkodzeniem. Nie opierać bezpośrednio o ścianę. 4. W przypadku ościeżnic regulowanych, zdemontowanych, ułożyć poszczególne elementy odpowiednio względem siebie. Połączyć opaski stałe ramiaków pionowych z opaską stałą nadproża za pomocą łączników mimośrodowych. Przed zaciśnięciem łączników zwrócić uwagę na wzajemne położenie opasek, by płaszczyzny czołowe opasek były ze sobą zlicowane. W otwory na skosach ościeżnicy wsunąć tuleje łączące z tworzywa sztucznego i ściągnąć je wkrętem do wyraźnego oporu. 5. W przygotowany otwór wstawić pionowo ościeżnicę, zwracając uwagę na zachowanie pionów, poziomów i kątów prostych pomiędzy poszczególnym elementami. Ościeżnice regulowane dosunąć opaskami stałymi do powierzchni ściany, ościeżnice stałe z tą powierzchnią zlicować. 6. Unieruchomić ościeżnicę za pomocą klinów drewnianych, najpierw na narożach górnych, a następnie wstawić rozpórki klinując je po bokach. 7. Założyć skrzydło i zweryfikować poprawność ustawienia drzwi. W razie konieczności wprowadzić korekty poprzez działania rozpórkami i klinami. Dopuszczalne różnice przekątnych ościeżnicy nie powinny przekroczyć 2 mm, a ewentualne wypaczenie w świetle ościeżnicy 1 mm. Sprawdzić luz wrębowy oraz działanie zamka. Zdjąć skrzydło. 8. Przystąpić do mocowania ościeżnicy. W przypadku wersji stałej, ościeżnicę przymocować do ściany za pomocą kotew montażowych. W przypadku wszystkich typów, ościeżnicę zabezpieczyć papierową taśmą przylepną, zwilżyć mur niewielką ilością wody i wypełnić szczelinę między murem o ościeżnicą pianką montażową. Po utwardzeniu pianki (czas utwardzenia zależny od rodzaju i producenta), jej nadmiar odciąć i usunąć taśmę przylepną. 9. Usunąć rozpórki i kliny drewniane. 10. Zamontować opaskę ruchomą ościeżnicy regulowanej, uprzednio łącząc jej elementy za pomocą łączników mimośrodowych. Sprawdzić jej przyleganie do powierzchni ściany. Opaskę mocować na klej montażowy lub silikon wprowadzony w rowek ościeżnicy i na czas utwardzenia przycisnąć opaskę do ściany. Opcjonalne opaski i ćwierćwałki do ościeżnic stałych mocować poprzez klejenie, przybicie lub przykręcenie do ościeżnicy lub ściany. 11. Założyć skrzydło. Zweryfikować jego położenie względem ościeżnicy. Ewentualne odchyłki skorygować poprzez regulację części skrzydłowej zawiasu. 12. Zamontować okucia dodatkowe: klamki, ewentualnie wkładki. Standardowo stosowane zamki mają rozstaw osi klamki i klucza 72 mm należy to uwzględnić przy zakupie klamek na szyldach podłużnych. Wszystkie drzwi wewnątrzlokalowe K&P wyposażone są w zawiasy ozdobne, zatem niezalecane jest stosowanie dodatkowych nasadek na zawiasy.

5 DRZWI ZEWNĘTRZNE DANE MONTAŻOWE - wymiary montażowe Wymiary drzwi zewnętrznych jednoskrzydłowych [mm] Rozmiar S Sz So H Hz Ho OBJAŚNIENIA: S - szerokość skrzydła drzwiowego Sz - całkowita szerokość drzwi So - szerokość otworu w murze H - wysokość skrzydła drzwiowego Hz - całkowita wysokość drzwi Ho - wysokość otworu w murze zakres szerokości dostawki stałej w ościeżnicy : mm Wymiary drzwi zewnętrznych jednoskrzydłowych z dostawką stałą (w ościeżnicy) [mm] S Sd Sz So H Hz Ho 80 + dostawka dostawka dostawka zakres szerokości dostawki stałej imitacja skrzydła : mm Wymiary drzwi zewnętrznych jednoskrzydłowych z dostawką stałą (imitacja skrzydła) [mm] S Sz So H Hz Ho 80 + dostawka (imitacja skrzydła) dostawka (imitacja skrzydła) dostawka (imitacja skrzydła)

6 DRZWI ZEWNĘTRZNE DANE MONTAŻOWE - wymiary montażowe zakres szerokości dostawki stałej w ościeżnicy : mm Wymiary drzwi zewnętrznych jednoskrzydłowych z dwiema dostawkami stałymi (w ościeżnicy) [mm] S Sd Sz So H Hz Ho x dostawka x dostawka x dostawka zakres szerokości dostawki stałej imitacja skrzydła mm Wymiary drzwi zewnętrznych jednoskrzydłowych z dwiema dostawkami stałymi (imitacja skrzydła) [mm] S Sz So H Hz Ho x dostawka (imitacja skrzydła) x dostawka (imitacja skrzydła) x dostawka (imitacja skrzydła) zakres szerokości dostawki otwieranej mm Wymiary drzwi zewnętrznych jednoskrzydłowych z dostawką otwieraną [mm] Sz So H Hz Ho 80 + dostawka dostawka dostawka Wymiary drzwi zewnętrznych dwuskrzydłowych [mm] Sz So H Hz Ho

7 DRZWI ZEWNĘTRZNE DANE MONTAŻOWE - wymiary montażowe zakres wysokości nadstawki stałej w ościeżnicy : mm Wymiary drzwi zewnętrznych z nadstawkami [mm] H Hd Hz Ho z nadstawką stałą (w ościeżnicy) UWAGA: nadstawki mogą być wykonane wyłącznie w wersji stałej, zlicowanej z ościeżnicą ( w ościeżnicy ). Możliwe wykonanie w wersji przeszklonej lub z panelem. Dostarczane są jako osobny element do montażu z ościeżnicą metodą na obce pióro!!! szerokość ramy nadstawki: 60 mm na całym obwodzie

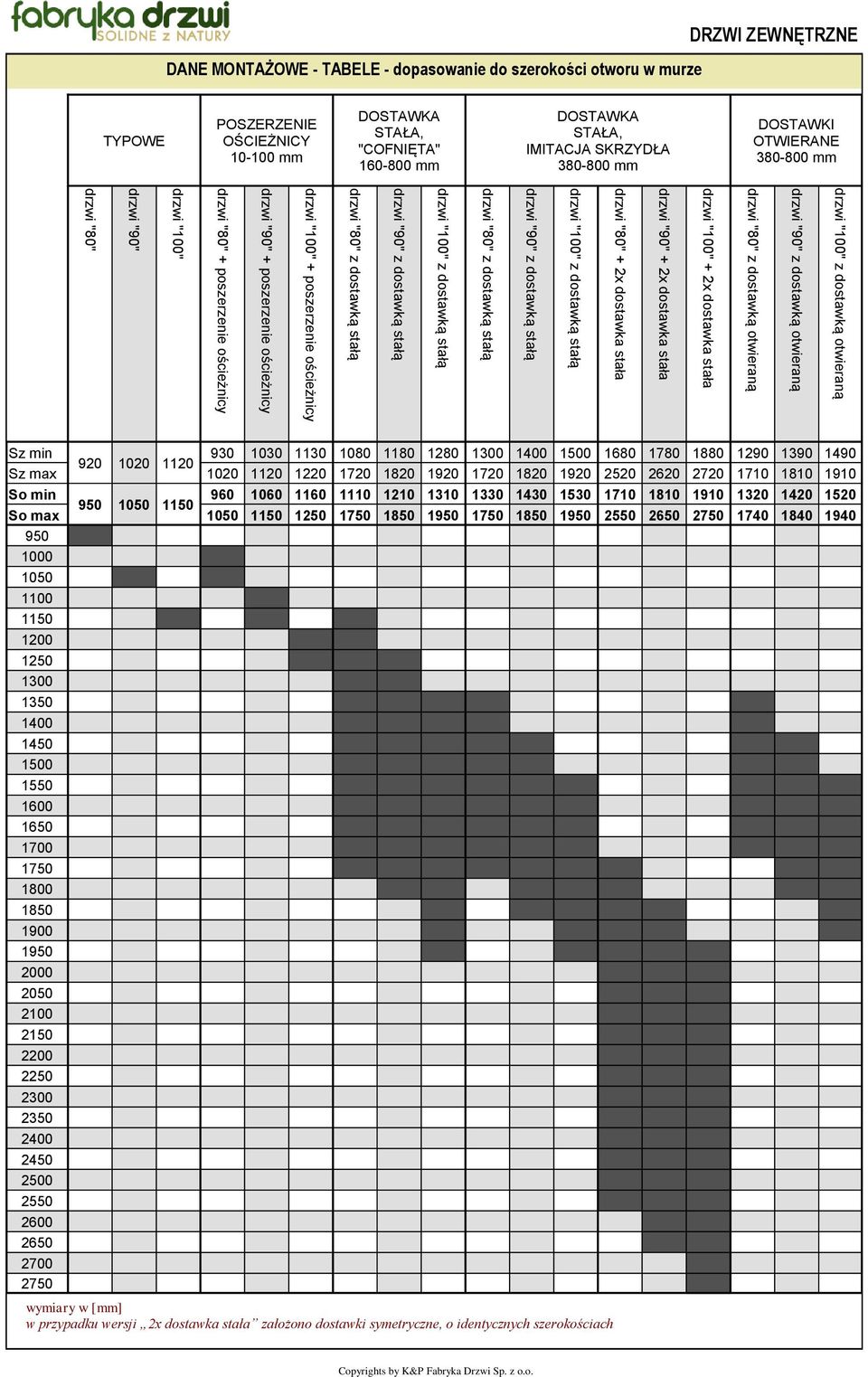

8 drzwi "100" z dostawką otwieraną drzwi "90" z dostawką otwieraną drzwi "80" z dostawką otwieraną drzwi "100" + 2x dostawka stała drzwi "90" + 2x dostawka stała drzwi "80" + 2x dostawka stała drzwi "100" z dostawką stałą drzwi "90" z dostawką stałą drzwi "80" z dostawką stałą drzwi "100" z dostawką stałą drzwi "90" z dostawką stałą drzwi "80" z dostawką stałą drzwi "100" + poszerzenie ościeżnicy drzwi "90" + poszerzenie ościeżnicy drzwi "80" + poszerzenie ościeżnicy drzwi "100" drzwi "90" drzwi "80" DANE MONTAŻOWE - TABELE - dopasowanie do szerokości otworu w murze DRZWI ZEWNĘTRZNE TYPOWE POSZERZENIE OŚCIEŻNICY mm DOSTAWKA STAŁA, "COFNIĘTA" mm DOSTAWKA STAŁA, IMITACJA SKRZYDŁA mm DOSTAWKI OTWIERANE mm Sz min Sz max So min So max wymiary w [mm] w przypadku wersji 2x dostawka stała założono dostawki symetryczne, o identycznych szerokościach

9 drzwi "100" + "100" + 2x dostawka stała drzwi "90" + "100" + 2x dostawka stała drzwi "90" + "90" + 2x dostawka stała drzwi "80" + "90" + 2x dostawka stała drzwi "80" + "80" + 2x dostawka stała drzwi "100" + "100" z dostawką stałą drzwi "90" + "100" z dostawką stałą drzwi "90" + "90" z dostawką stałą drzwi "80" + "90" z dostawką stałą drzwi "80" + "80" z dostawką stałą drzwi "100" + "100" drzwi "90" + "100" drzwi "90" + "90" drzwi "80" + "90" drzwi "80" + "80" DANE MONTAŻOWE - TABELE - dopasowanie do szerokości otworu w murze DRZWI ZEWNĘTRZNE DWUSKRZYDŁOWE DWUSKRZYDŁOWE + DOSTAWKI STAŁE "IMITACJA SKRZYDŁA" mm Sz min Sz max So min So max niestandardowa szerokość otworu w murze wymiary w [mm] w przypadku wersji 2x dostawka stała założono dostawki symetryczne, o identycznych szerokościach

10 DRZWI ZEWNĘTRZNE DANE MONTAŻOWE - zalecenia montażowe UWAGA! PRZED ROZPOCZĘCIEM MONTAŻU NALEŻY ZAPOZNAĆ SIĘ Z INSTRUKCJĄ ORAZ WARUNKAMI GWARANCJI. PRZYGOTOWANIE DO MONTAŻU Drzwi należy montować po zakończeniu mokrych prac budowlanych, po wyschnięciu tynków, wylewek, powłok malarskich. Po montażu, drzwi należy odpowiednio zabezpieczyć przed działaniem farb, tynków itp. oraz zapewnić odpowiednią wentylację pomieszczenia. Powierzchnia ościeża powinna być wyrównana i wolna od wszelkich zanieczyszczeń. Zalecane wymiary otworu powinny być o 2 4 cm większe od wymiarów zewnętrznych ościeżnicy. WYBÓR SPOSOBU MONTAŻU Ze względu na różne rodzaje budowy muru i stosowanego ocieplenia należy odpowiednio dobrać sposób montażu: - ściana jednowarstwowa zalecany jest montaż w połowie jej grubości poprzez wkręty lub dyble wkręcane pod uszczelkę i/lub pod blachami zaczepowymi zamka; Dopuszczalne jest wkręcenie dybli w płaszczyznę ościeżnicy lub montaż poprzez zastosowanie kotew montażowych; - ściana dwuwarstwowa zalecany jest montaż jak najbliżej krawędzi zewnętrznej muru (na styku z warstwą ocieplenia) poprzez wkręty lub dyble wkręcane pod uszczelkę i/lub pod blachami zaczepowymi zamka; Dopuszczalne jest wkręcenie dybli w płaszczyznę ościeżnicy lub montaż poprzez zastosowanie kotew montażowych; - ściana trójwarstwowa zalecany jest montaż w płaszczyźnie ocieplenia poprzez zastosowanie kotew montażowych o szerokości przynajmniej 8 cm (nie zalecane jest stosowanie blach do montażu okien). ściana jednowarstwowa ściana dwuwarstwowa ściana trójwarstwowa CZYNNOŚCI MONTAŻOWE 1. Rozpakować drzwi zwracając uwagę by nie uszkodzić powłoki lakierniczej. Zalecane jest rozcinanie kartonu i folii po krawędzi ościeżnicy). Po rozpakowaniu zwrócić uwagę, by łącznie z opakowaniem nie wyrzucić przyklejonych do niego karty gwarancyjnej i karty produktu. Wspomniane karty przekazać Kupującemu. 2. Sprawdzić zgodność towaru z zamówieniem. Sprawdzić jakość i ilość elementów przeznaczonych do montażu. Nie montować drzwi uszkodzonych. 3. Zdjąć skrzydło z ościeżnicy i odstawić je, jednocześnie zabezpieczając przed ewentualnym uszkodzeniem. Nie opierać bezpośrednio o ścianę. Usunąć z progu aluminiowego folię chroniącą uszczelniającą taśmę rozprężną. 4. W przygotowany otwór wstawić pionowo ościeżnicę, zwracając uwagę na zachowanie pionów, poziomów i kątów prostych pomiędzy poszczególnym elementami. W przypadku montażu drzwi z naświetlami lub dostawkami dostarczonymi jako osobne elementy, w przygotowany otwór należy wstawić ościeżnicę połączoną z danym elementem powierzchnie styku obu elementów uszczelnić silikonem, założyć łączniki oraz skręcić wkrętami wkręconymi pod uszczelkę. 5. Unieruchomić ościeżnicę za pomocą klinów drewnianych, najpierw na narożach górnych, a następnie wstawić rozpórki klinując je po bokach. Wszystkie zastosowane kliny nie mogą stanowić trwałego elementu mocującego należy je usunąć po utwardzeniu pianki montażowej. 6. Założyć skrzydło i zweryfikować poprawność ustawienia drzwi. W razie konieczności wprowadzić korekty poprzez działania rozpórkami i klinami. Dopuszczalne różnice przekątnych ościeżnicy nie powinny przekroczyć 2 mm, a ewentualne wypaczenie w świetle ościeżnicy 1 mm. Sprawdzić luz wrębowy, działanie zamka oraz przyleganie skrzydła do ościeżnicy. 7. Przystąpić do mocowania drzwi, stosując do tego wkręty, dyble (wkręcane pod uszczelkę lub w powierzchnię ościeżnicy) lub kotwy (nie zalecane jest stosowanie kotew do mocowania okien), przynajmniej 3 sztuki na stronę jedna sztuka w odległości cm od górnego i dolnego krańca ramiaka i reszta proporcjonalnie na wysokości ościeżnicy. W szczególnych przypadkach można zastosować dodatkowe mocowania nadproża ościeżnicy. W przypadku wkrętów i dybli zaleca się wstępne nawiercenie otworu w materiale ościeżnicy w celu zabezpieczenia przed jej ewentualnym pęknięciem. Kotwy montażowe przykręcić do ościeżnicy wkrętami. Po ustawieniu, końce kotew przymocować do ściany łącznikami odpowiednimi do materiału z jakiego wykonano mur. 8. Zabezpieczyć ościeżnicę papierową taśmą przylepną, zwilżyć niewielką ilością wody mur i wypełnić szczelinę między ościeżnicą a murem pianką montażową. Próg uszczelnić. Po utwardzeniu pianki (czas utwardzenia zależny od rodzaju i producenta), jej nadmiar odciąć i usunąć taśmę przylepną. 9. Usunąć rozpórki i kliny drewniane a spoinę piankową zabezpieczyć przed działaniem czynników atmosferycznych od wewnątrz taśmą paroszczelną, od zewnątrz taśmą paroprzepuszczalną i obróbką tynkarską. 10. Dokonać ewentualnej, wynikającej z powodów montażowych, regulacji ustawień skrzydła poprzez śruby regulacyjne w zawiasach i w zaczepie zamka. Skrzydło powinno równomiernie przylegać do uszczelek na całym obwodzie. UWAGA! Po regulacji należy zabezpieczyć zawiasy poprzez dokręcenie wkrętu blokującego. 11. Zamontować okucia dodatkowe: klamki, wkładki, szyldy oraz opcjonalnie założyć nasadki ozdobne na zawiasy.
