Dokumentacja montażu moskitiery ramkowej przesuwnej typu MRP. Maksymalne wymiary MRP

Transkrypt

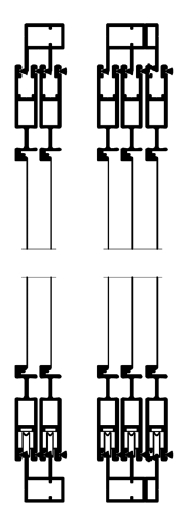

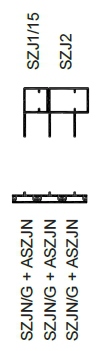

1 Dokumentacja montażu moskitiery ramkowej przesuwnej typu MRP Maksymalne wymiary MRP Maksymalny wymiar skrzydła moskitiery ramkowej przesuwnej wynosi: Szerokość skrzydła Wysokość skrzydła 1500 mm 2000 mm 1700 mm* 2500 mm* * wartości możliwe do uzyskania przy zastosowaniu profilu łączącego. Uwaga: Ze względu na ograniczenie długości szyn jezdnych, maksymalna szerokość moskitiery wynosi 6 m. Rodzaje i wymiary szyn jezdnych w systemie moskitiery ramkowej przesuwnej. UWAGA: Rama dostarczana jest w wersji do samodzielnego montażu. Montaż za pomocą klucza imbusowego. Podstawowe kombinacje zastosowań szyn jezdnych. Niski próg

2 Moskitiera ramkowa przesuwna w zestawie z ramą z jednym skrzydłem. Montaż ramki moskitiery przesuwnej z jednym skrzydłem we wnęce. Montaż ramki moskitiery przesuwnej z jednym skrzydłem na drzwiach z roletą.

3 Moskitiera ramkowa przesuwna w zestawie z ramą z dwoma skrzydłami. Montaż ramki moskitiery przesuwnej z dwoma skrzydłami we wnęce. Montaż ramki moskitiery przesuwnej z dwoma skrzydłami we wnęce w zestawie z roletą.

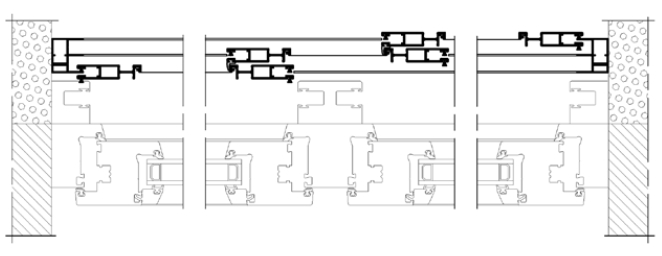

4 Moskitiera ramkowa przesuwna w zestawie z ramą z trzema skrzydłami. Montaż ramki moskitiery przesuwnej z trzema skrzydłami we wnęce. UWAGA: W przypadku Montażu ramki moskitiery przesuwnej z trzema skrzydłami, ramkę montujemy we wnęce z zachowaniem odległości 8 mm od ramy drzwiowej. Montaż ramki moskitiery przesuwnej z trzema skrzydłami we wnęce w zestawie z roletą.

5 Montaż ramki i skrzydeł. W szyny jezdne włożyć narożnik wraz z wkrętami dociskowymi i skręcić ramkę kluczem imbusowym Rozmieszczenie otworów na obwodzie: Uwaga: Podczas montażu ramki, należy bezwzględnie przestrzegać zachowania pionu i poziomu szyn jezdnych. Brak utrzymania prostopadłości szyn względem siebie może skutkować nieprawidłowym doszczelnieniem i funkcjonowaniem skrzydeł moskitiery. W szynie jezdnej wiercimy otwory do przytwierdzenia moskitiery zgodnie z przedstawionym schematem. Miejsce wykonania otworu wskazuje rowek biegnący wzdłuż profilu.

6 Zamontować skrzydła według schematu: Wyregulować pochylenie skrzydła w celu uzyskania prawidłowej pracy skrzydła oraz otrzymania pełnej szczelności.

7 Zablokować skrzydło za pomocą elementu prowadzącego w górnej i dolnej części skrzydła z zachowaniem minimalnego luzu względem szyny. W przypadku moskitiery ramkowej przesuwnej z trzema skrzydłami na ramie, istnieje alternatywne rozwiązanie z zastosowaniem uszczelki gumowej. Przy zsuwaniu i rozsuwaniu skrajnych skrzydeł zabierak przesuwa środkowe skrzydło.

8 Moskitiera przesuwna z dwoma skrzydłami bez ramy montowana na ścianie. Moskitiera ramkowa przesuwna w zestawie bez ramy z dwoma skrzydłami na pojedynczej szynie. W sytuacji montażu moskitiery bez ramy montowanej na ścianie, należy szerokość szyn ustalać indywidualnie W przypadku moskitiery ramkowej przesuwnej w zestawie bez ramy z dwoma skrzydłami, doszczelnienie skrzydeł następuje za pomocą uszczelki gumowej.

9 Elementy szyny jezdnej Rozmieszczenie otworów:

10 INFORMACJE KOŃCOWE 1. Podczas ustalania wymiarów moskitiery oraz miejsca jej usytuowania, należy upewnić się czy nie występuje kolizja pomiędzy elementami znajdującymi się wkoło (np.: parapetów okiennych), jeśli to możliwe usunąć detale tworzące konflikt, aby nie uszkodziły siatki. 2. Moskitiera z trzema skrzydłami, montaż tylko do wnęki. Brak możliwości montażu do ramy drzwiowej. 3. W przypadku montażu moskitiery w oknach drewnianych, zwrócić uwagę na okapnik w skrzydle. Jeżeli okapnik wystaje poza ramę okienną, brak możliwości do ramy okiennej. 4. Moskitiery nie wymagają specjalnej pielęgnacji. Do czyszczenia należy stosować delikatną, suchą bądź zwilżoną ściereczkę. W sytuacji wystąpienia istotnych zanieczyszczeń używać łagodnych środków czyszczących. 5. Aby uniknąć uszkodzenia bądź zniszczenia moskitiery, zalecany jest jej demontaż w okresie zimowym. 6. Moskitierę należy otwierać i zamykać ruchem jednostajnym. Nagłe i gwałtowne szarpanie skrzydłem moskitiery może spowodować jego uszkodzenie.
