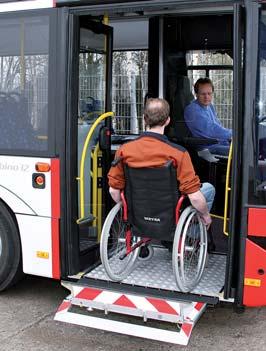

1 MEDILIFT Gama produktów MEDILIFT to w pełni zautomatyzowane windy elektryczne dla niskopodłogowych tramwajów i autobusów zapewniających łatwy i bezpieczny dostęp osobom niepełnosprawnym. MEDILIFT są szczególnie użyteczne w miejscach pozbawionych chodnika. Służą nie tylko osobom niepełnosprawnym, ale pozwalają każdemu pasażerowi bezproblemowo wejść do pojazdu. Funkcje bezpieczeństwa Automatyczny system roll stop Czujniki na podeście Sterowanie z funkcją diagnostyki Winda połączona z systemem bezpieczeństwa pojazdu Ochrona Etykiety ostrzegawcze Powierzchnia antypoślizgowa Wyjścia do podłączenia syreny ostrzegawczej oraz migających lampek 94

2 Jedyna w pełni automatyczna winda dla niskopodłogowych tramwajów i autobusów SB 300 W pełni automatyczna, elektryczna winda kolumnowa dla tramwajów niskopodłogowych Długość podestu Wysokość kolumny Całkowita długość podestu Całkowita szerokość podestu Pobór prądu 870 mm 840 mm 925 mm 30 A 200 kg R 3.3 W pełni automatyczna, elektryczna winda kasetowa dla tramwajów niskopodłogowych Głębokość kasety Całkowita długość podestu Całkowita szerokość podestu Pobór prądu 1300 mm 785 mm 200 mm 900 mm 300 kg 30 A 200 kg LB 300 W pełni automatyczna, elektryczna winda kolumnowa dla niskopodłogowych autobusów Długość podestu Wysokość kolumny Całkowita długość podestu Całkowita szerokość podestu Pobór prądu 1050 mm 870 mm 840 mm 925 mm 30 A 170 kg 95

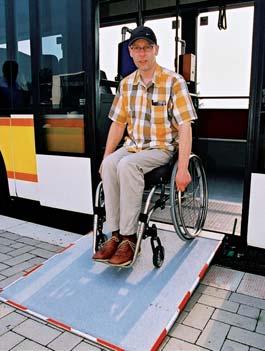

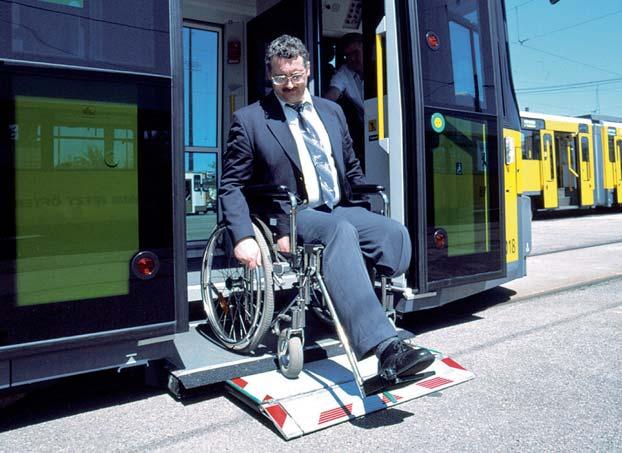

3 MEDIRAMPE Gama najazdów MEDIRAMPE obejmuje zarówno w pełni automatyczne jak i obsługiwane ręcznie urządzenia, przeznaczone dla niskopodłogowych tramwajów oraz autobusów. Zapewniają one prosty i bezpieczny dostęp osobom poruszających się na wózkach. Innowacyjna, modułowa rampa FVM zintegrowana z podłogą pojazdu posiada wyjątkowo niską wysokość wynoszącą jedynie 60 mm. Specjalna rama montażowa pozwala na szybką i prostą instalację urządzenia. 96

4 Najazdy MEDIRAMPE doskonale sprawdzone od ponad 20 lat FV / FVM W pełni automatyczny, elektryczny najazd kasetowy do instalowania jako integralna część podłogi pojazdu Długość kasety Długość najazdu Szerokość najazdu Czas wysuwu 850 mm 1040 mm 74 / 60 mm 350 / 690 mm 920 mm 56 kg 4.5 sec. EURON W pełni automatyczny, elektryczny najazd kasetowy do instalowania poniżej podłogi pojazdu (modernizacja) Długość kasety Długość najazdu Szerokość najazdu Czas wysuwu 1482 mm 1137 mm 80 mm 1170 mm 920 mm 65 kg 8 sec. M 1200 Manualnie obsługiwany najazd kasetowy do instalowania poniżej podłogi pojazdu (modernizacja) Długość kasety 1509 mm 1076 mm 66 mm Długość najazdu 1150 mm Szerokość najazdu 920 mm - 70 kg Czas wysuwu 10 sec. 97

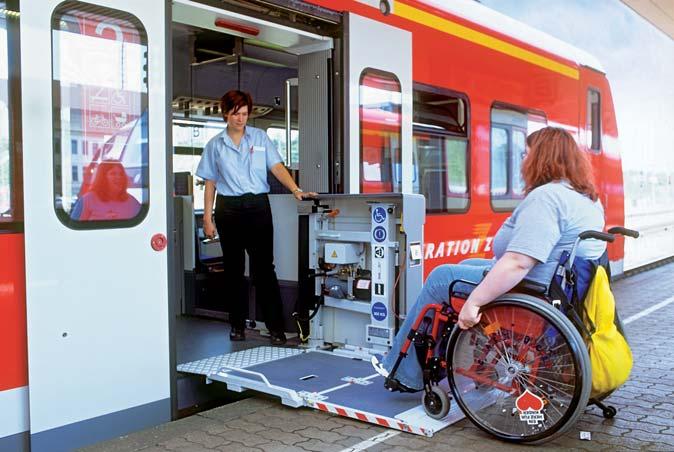

5 TRAINLIFT Gama półautomatycznych produktów TRAINLIFT zapewnia bezpieczny i łatwy dostęp osobom niepełnosprawnym podróżującym koleją. Umieszczona przy drzwiach wagonu platforma, obraca się i obniża tworząc pomost pomiędzy podłogą a peronem. Ze względów bezpieczeństwa w stanie spoczynku windy są zablokowane, a ich obsługą mogą zajmować się jedynie osoby do tego uprawnione. TRAINLIFT jest przeznaczona do podnoszenie do wysokości. Funkcje bezpieczeństwa Automatyczny system rollstop Grawitacyjne opuszczanie Zamykana pokrywa Etykiety ostrzegawcze + powierzchnia antypoślizgowa Automatyczna weryfikacja optymalnej pozycji roboczej Ciśnieniowy zawór bezpieczeństwa Specyfikacja techniczna Stalowa konstrukcja Wykonanie obudowy wg indywidualnych życzeń Lekki aluminiowy podest Ręczna pompa do awaryjnego uruchomienia 98

6 Elastyczne rozwiązanie dla osób niepełnosprawnych podróżujących koleją TR 450 Półautomatyczna, hydrauliczna winda kolumnowa wysokość podnoszenia do 450 mm Wysokość obudowy Szerokość obudowy Głębokość obudowy Długość platformy Czas cyklu 300 mm 800 mm / 36 V / 110 V 180 kg 60 sec. TRB 600 / 1200 Półautomatyczna, hydrauliczna winda kolumnowa wysokość podnoszenia do 600 mm lub Wysokość obudowy Szerokość obudowy Głębokość obudowy Długość platformy Width plaform Czas cyklu 300 mm 800 mm / 36 V / 110 V 200 kg 60 sec. TR 1000 Półautomatyczna, hydrauliczna winda kolumnowa wysokość podnoszenia do Wysokość obudowy Szerokość obudowy Głębokość obudowy Długość platformy Czas cyklu 1600 mm 300 mm 800 mm / 36 V / 110 V 220 kg 60 sec. 99
