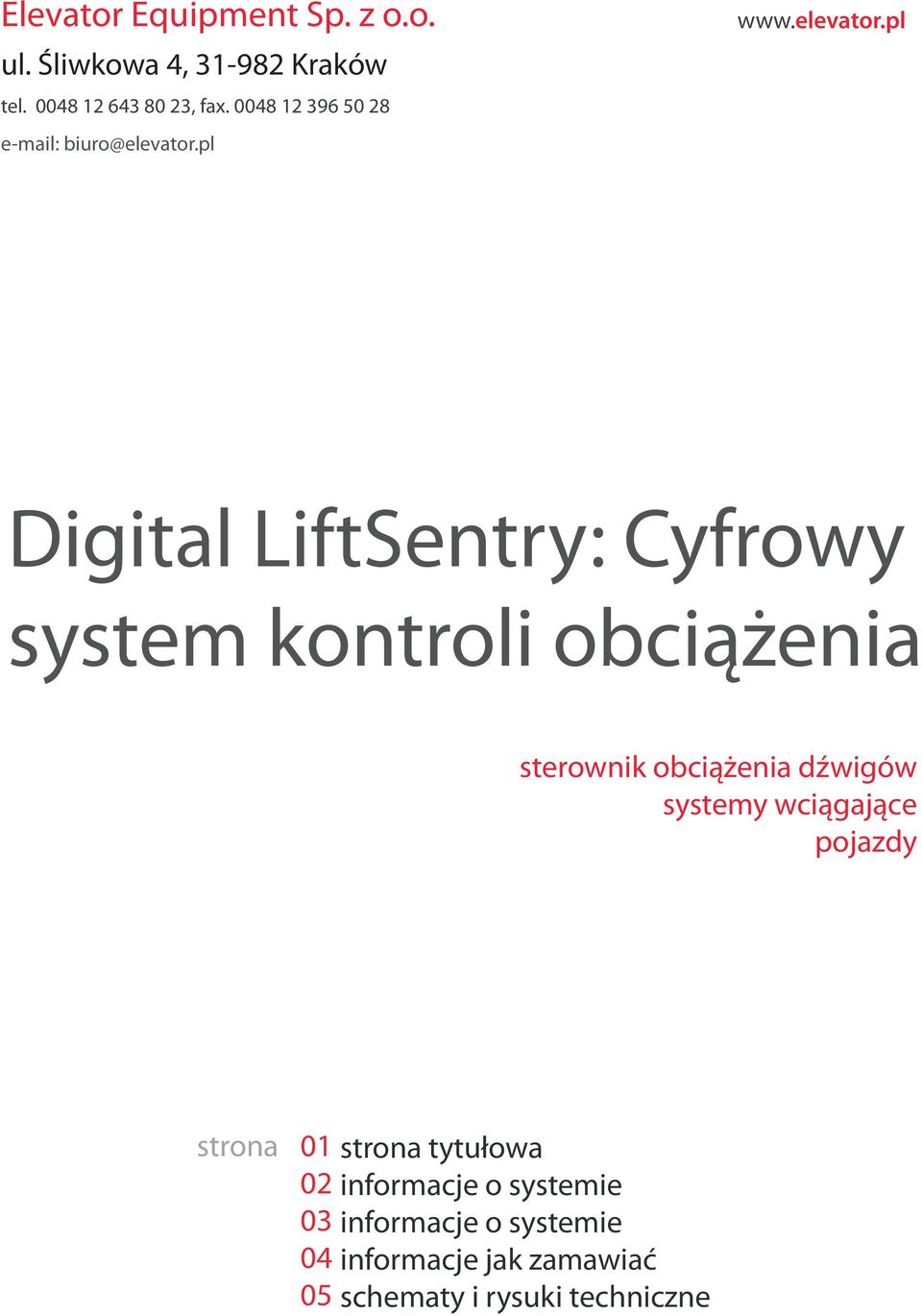

1 Elevator Equipment Sp. z o.o. ul. Śliwkowa 4, Kraków tel , fax biuro@elevator.pl Digital LiftSentry: Cyfrowy system kontroli obciążenia sterownik obciążenia dźwigów systemy wciągające pojazdy strona strona tytułowa informacje o systemie informacje o systemie informacje jak zamawiać schematy i rysuki techniczne

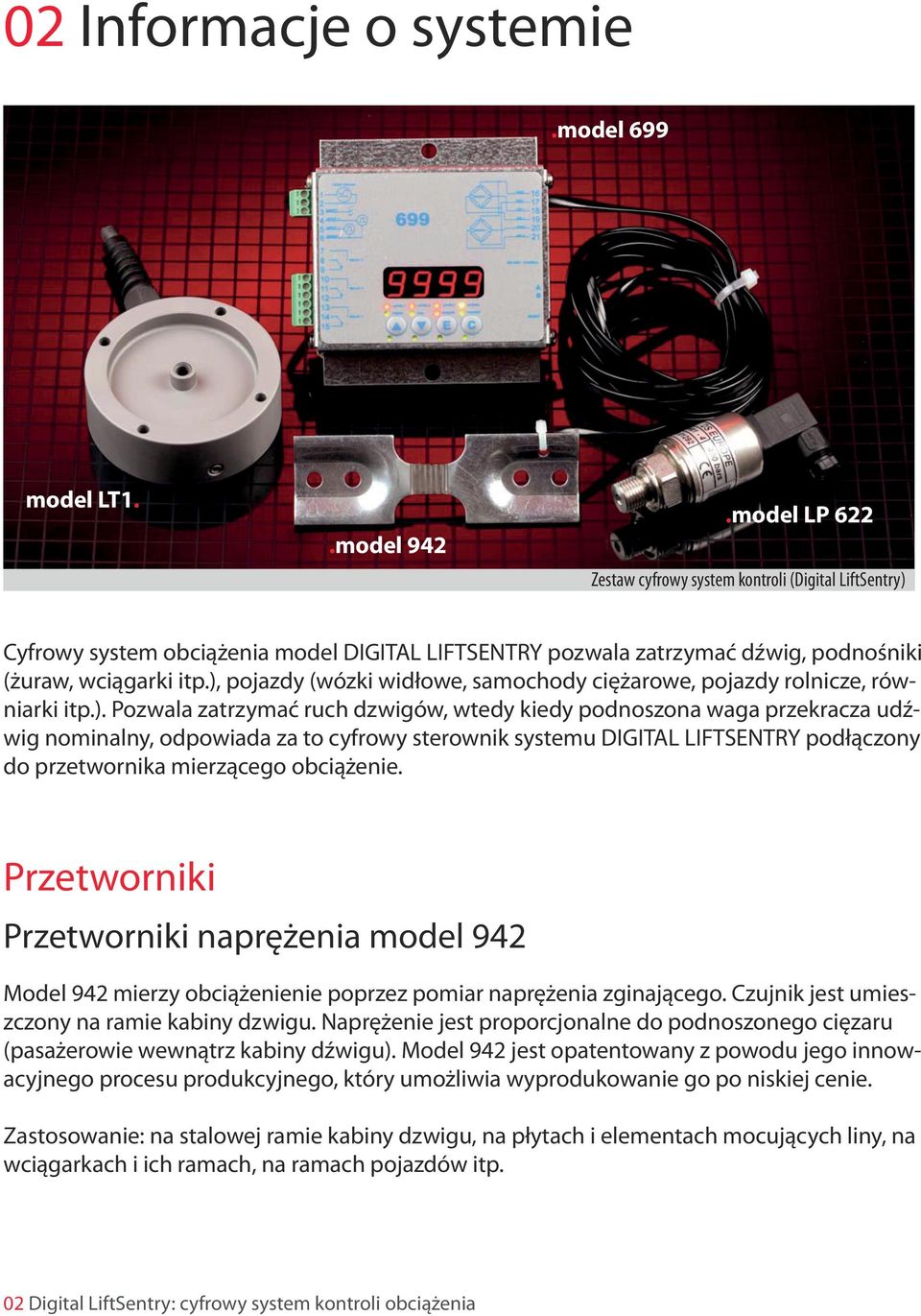

2 02 Informacje o systemie.model 699 model LT1...model LP 622 Zestaw cyfrowy system kontroli (Digital LiftSentry) Cyfrowy system obciążenia model DIGITAL LIFTSENTRY pozwala zatrzymać dźwig, podnośniki (żuraw, wciągarki itp.), pojazdy (wózki widłowe, samochody ciężarowe, pojazdy rolnicze, równiarki itp.). Pozwala zatrzymać ruch dzwigów, wtedy kiedy podnoszona waga przekracza udźwig nominalny, odpowiada za to cyfrowy sterownik systemu DIGITAL LIFTSENTRY podłączony do przetwornika mierzącego obciążenie. Przetworniki Przetworniki naprężenia Model 942 mierzy obciążenienie poprzez pomiar naprężenia zginającego. Czujnik jest umieszczony na ramie kabiny dzwigu. Naprężenie jest proporcjonalne do podnoszonego cięzaru (pasażerowie wewnątrz kabiny dźwigu). Model 942 jest opatentowany z powodu jego innowacyjnego procesu produkcyjnego, który umożliwia wyprodukowanie go po niskiej cenie. Zastosowanie: na stalowej ramie kabiny dzwigu, na płytach i elementach mocujących liny, na wciągarkach i ich ramach, na ramach pojazdów itp. 02 Digital LiftSentry: cyfrowy system kontroli obciążenia

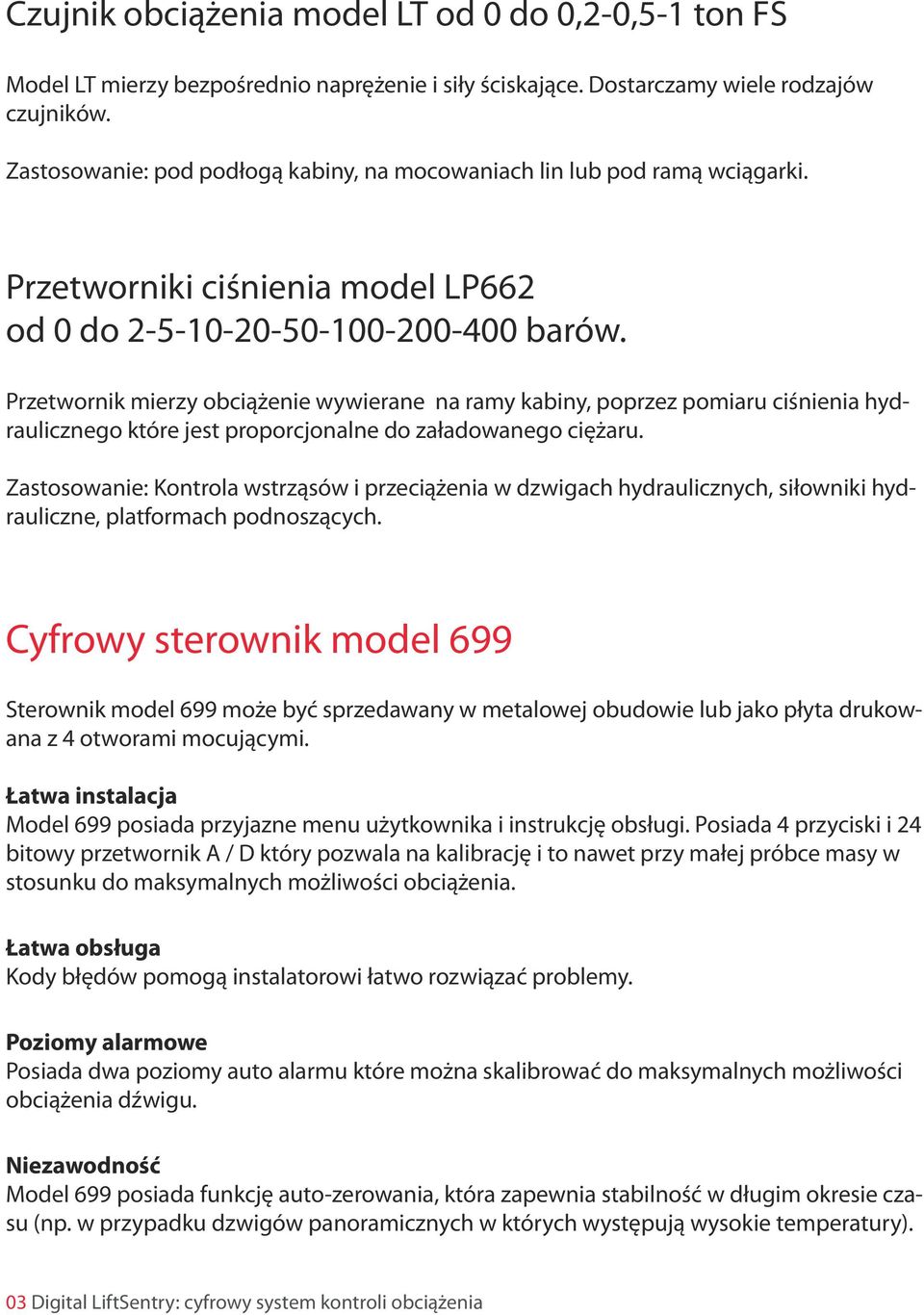

3 Czujnik obciążenia model LT od 0 do 0,2-0,5-1 ton FS Model LT mierzy bezpośrednio naprężenie i siły ściskające. Dostarczamy wiele rodzajów czujników. Zastosowanie: pod podłogą kabiny, na mocowaniach lin lub pod ramą wciągarki. Przetworniki ciśnienia model LP662 od 0 do barów. Przetwornik mierzy obciążenie wywierane na ramy kabiny, poprzez pomiaru ciśnienia hydraulicznego które jest proporcjonalne do załadowanego ciężaru. Zastosowanie: Kontrola wstrząsów i przeciążenia w dzwigach hydraulicznych, siłowniki hydrauliczne, platformach podnoszących. Cyfrowy sterownik model 699 Sterownik model 699 może być sprzedawany w metalowej obudowie lub jako płyta drukowana z 4 otworami mocującymi. Łatwa instalacja Model 699 posiada przyjazne menu użytkownika i instrukcję obsługi. Posiada 4 przyciski i 24 bitowy przetwornik A / D który pozwala na kalibrację i to nawet przy małej próbce masy w stosunku do maksymalnych możliwości obciążenia. Łatwa obsługa Kody błędów pomogą instalatorowi łatwo rozwiązać problemy. Poziomy alarmowe Posiada dwa poziomy auto alarmu które można skalibrować do maksymalnych możliwości obciążenia dźwigu. Niezawodność Model 699 posiada funkcję auto-zerowania, która zapewnia stabilność w długim okresie czasu (np. w przypadku dzwigów panoramicznych w których występują wysokie temperatury). 03 Digital LiftSentry: cyfrowy system kontroli obciążenia

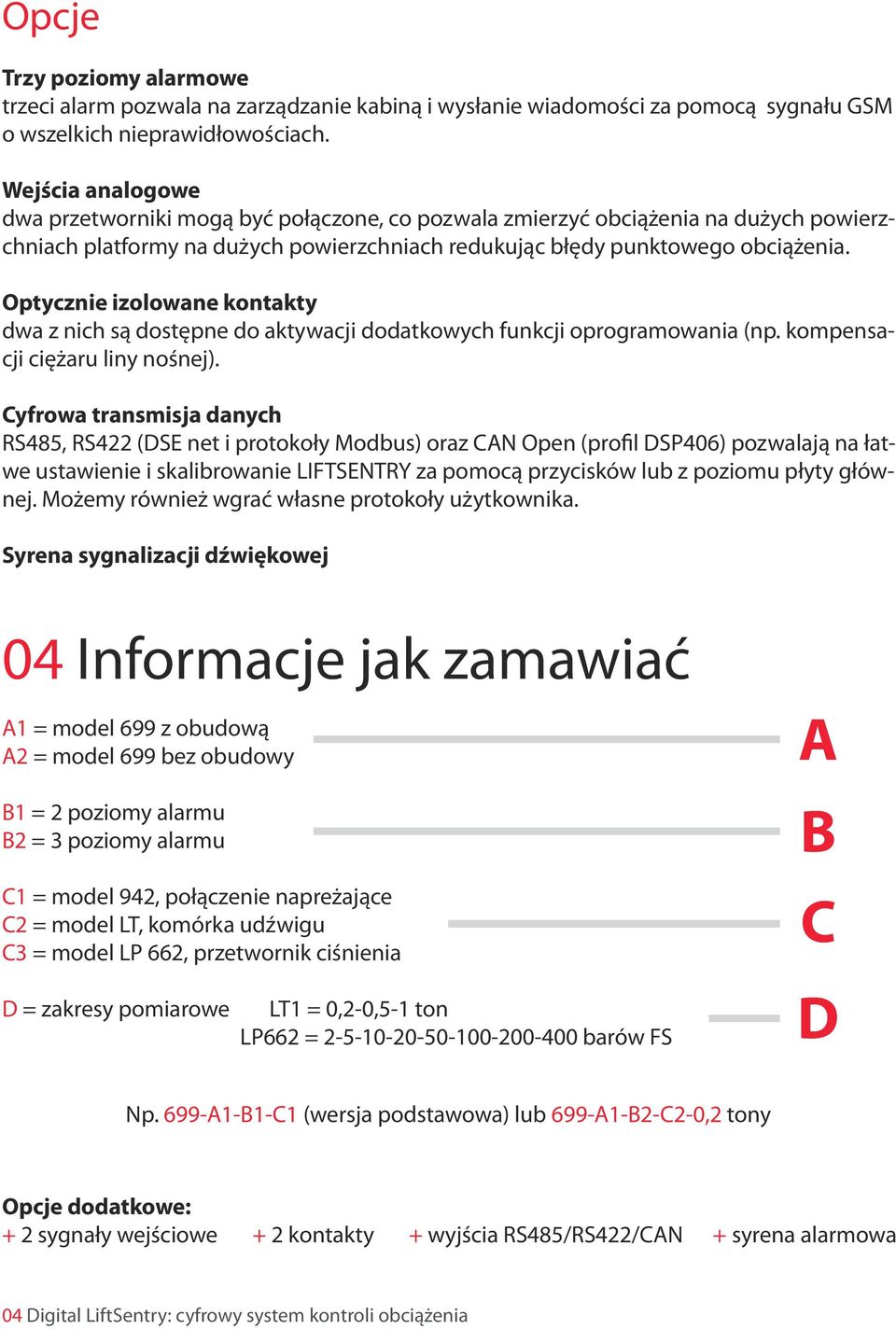

4 Opcje Trzy poziomy alarmowe trzeci alarm pozwala na zarządzanie kabiną i wysłanie wiadomości za pomocą sygnału GSM o wszelkich nieprawidłowościach. Wejścia analogowe dwa przetworniki mogą być połączone, co pozwala zmierzyć obciążenia na dużych powierzchniach platformy na dużych powierzchniach redukując błędy punktowego obciążenia. Optycznie izolowane kontakty dwa z nich są dostępne do aktywacji dodatkowych funkcji oprogramowania (np. kompensacji ciężaru liny nośnej). Cyfrowa transmisja danych RS485, RS422 (DSE net i protokoły Modbus) oraz CAN Open (profil DSP406) pozwalają na łatwe ustawienie i skalibrowanie LIFTSENTRY za pomocą przycisków lub z poziomu płyty głównej. Możemy również wgrać własne protokoły użytkownika. Syrena sygnalizacji dźwiękowej 04 Informacje jak zamawiać A1 = model 699 z obudową A2 = model 699 bez obudowy B1 = 2 poziomy alarmu B2 = 3 poziomy alarmu C1 =, połączenie napreżające C2 = model LT, komórka udźwigu C3 = model LP 662, przetwornik ciśnienia D = zakresy pomiarowe LT1 = 0,2-0,5-1 ton LP662 = barów FS A B C D Np. 699-A1-B1-C1 (wersja podstawowa) lub 699-A1-B2-C2-0,2 tony Opcje dodatkowe: + 2 sygnały wejściowe + 2 kontakty + wyjścia RS485/RS422/CAN + syrena alarmowa 04 Digital LiftSentry: cyfrowy system kontroli obciążenia

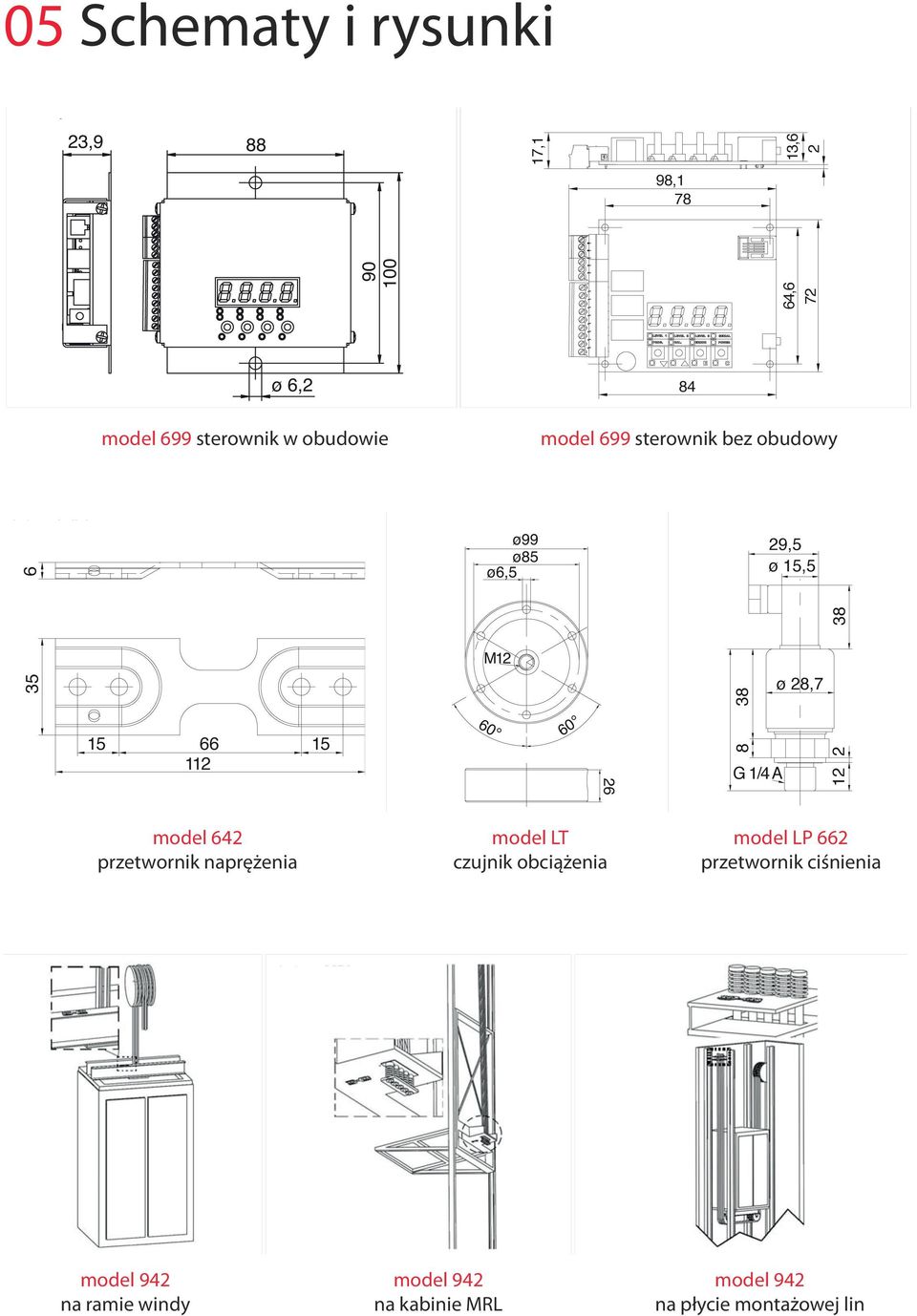

5 05 Schematy i rysunki model 699 sterownik w obudowie model 699 sterownik bez obudowy model 642 przetwornik naprężenia model LT czujnik obciążenia model LP 662 przetwornik ciśnienia na ramie windy na kabinie MRL na płycie montażowej lin
