1 PROGRAM FUNKCJONALNO-UśYTKOWY WYMIANY WINDY W BUDYNKU PODKARPACKIEGO URZĘDU WOJEWÓDZKIEGO W RZESZOWIE UL. MIEDZIANA 4A Rodzaj robót : roboty rozbiórkowo montaŝowe CPV Instalowanie wind Windy Data opracowania : Październik 2014 r Opracował : mgr inŝ. Mariusz Bobek 1

2 2. WSTĘP 2.1 Przedmiot programu Przedmiotem niniejszego programu są wymagania dotyczące wymiany windy w budynku Podkarpackiego Urzędu Wojewódzkiego w Rzeszowie przy ul. Miedzianej 4a. 3 Cel i zakres opracowania Wymagania zawarte w niniejszym programie dotyczą : Robót związanych z wymianą windy i obejmują następujący zakres robót : Wymiana przestarzałego dźwigu w budynku PUW w Rzeszowie przy ul. Miedzianej 4a zgodnie z Dyrektywą Dźwigową 95/16/WE oraz normami zharmonizowanymi PN-EN 81.1, 81.2 oraz Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. z 2002 r Nr 75 poz. 690 ze zmianami. 4.0 Opis stanu istniejącego. Maszynownia i szyby mają ściany i stropy o odporności ogniowej klasy C nadszybie o wysokości 3,48 m i podszybie o głębokości 1,43 m, 2

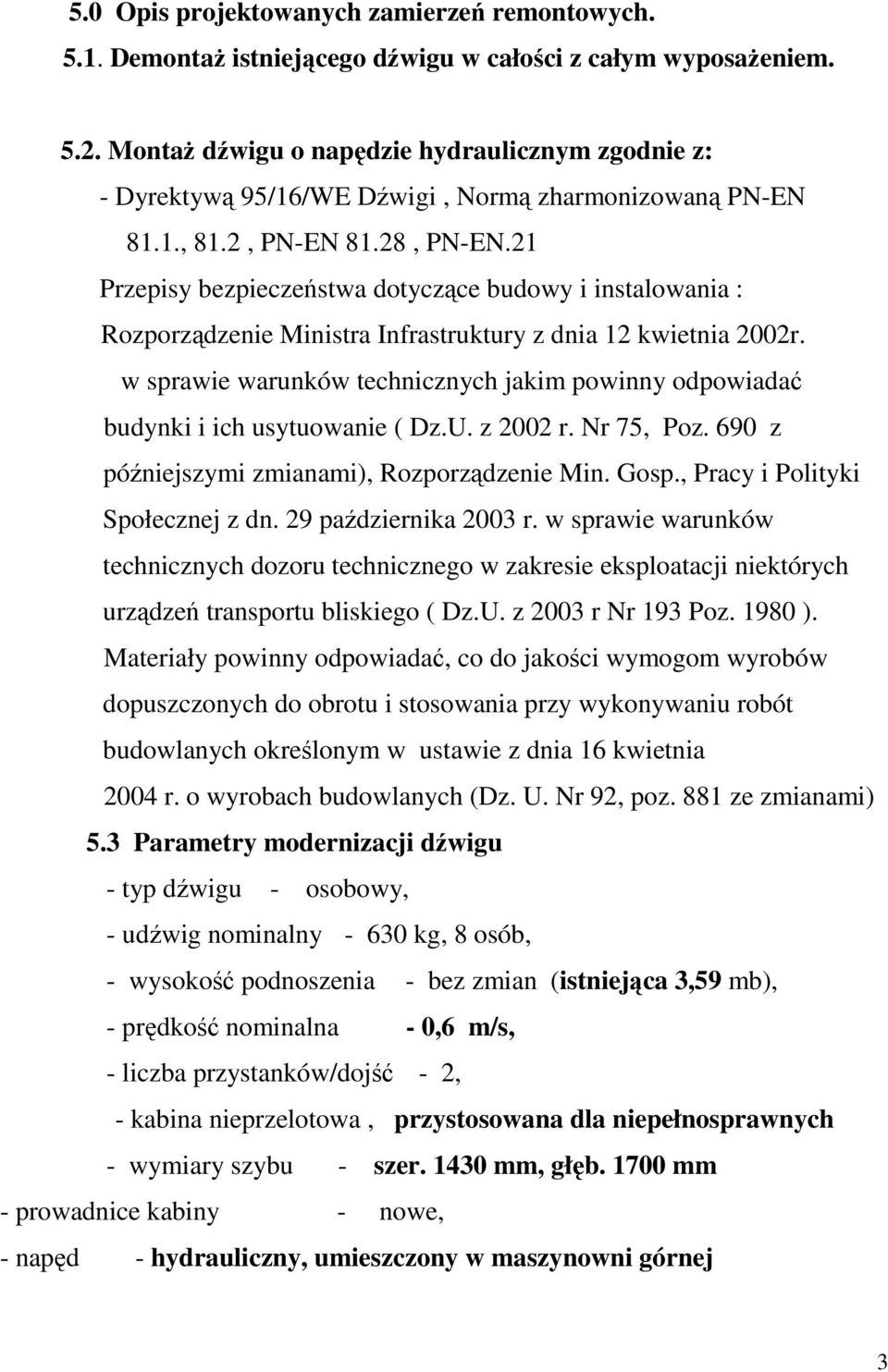

3 5.0 Opis projektowanych zamierzeń remontowych DemontaŜ istniejącego dźwigu w całości z całym wyposaŝeniem MontaŜ dźwigu o napędzie hydraulicznym zgodnie z: - Dyrektywą 95/16/WE Dźwigi, Normą zharmonizowaną PN-EN 81.1., 81.2, PN-EN 81.28, PN-EN.21 Przepisy bezpieczeństwa dotyczące budowy i instalowania : Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U. z 2002 r. Nr 75, Poz. 690 z późniejszymi zmianami), Rozporządzenie Min. Gosp., Pracy i Polityki Społecznej z dn. 29 października 2003 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji niektórych urządzeń transportu bliskiego ( Dz.U. z 2003 r Nr 193 Poz ). Materiały powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania przy wykonywaniu robót budowlanych określonym w ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 ze zmianami) 5.3 Parametry modernizacji dźwigu - typ dźwigu - osobowy, - udźwig nominalny kg, 8 osób, - wysokość podnoszenia - bez zmian (istniejąca 3,59 mb), - prędkość nominalna - 0,6 m/s, - liczba przystanków/dojść - 2, - kabina nieprzelotowa, przystosowana dla niepełnosprawnych - wymiary szybu - szer mm, głęb mm - prowadnice kabiny - nowe, - napęd - hydrauliczny, umieszczony w maszynowni górnej 3

4 - kabina minimalne wymiary wewnętrzne: zgodnie z Dyrektywą 95/16/WE Dźwigi, Normą zharmonizowaną PN-EN 81.2., - kabina 1050 x 1400x 2100 mm - ściany - blacha stalowa nierdzewna segmentowa (panele ), - sufit - oświetlenie pośrednie przez raster, - podłoga - wykładzina przeciwpoślizgowa, trudno ścieralna, szara, - listwy cokołowe - blacha stalowa nierdzewna, - oświetlenie - energooszczędne schowane w suficie, - wentylator - ukryty nad sufitem, - panel dyspozycyjny : pokrywa z blachy nierdzewnej, przyciski z numerami przystanków, przycisk zamykania drzwi, przycisk alarmu, wszystkie przyciski metalowe, czytelnie oznakowane i podświetlone, piętrowskazywacz ze strzałkami kierunku jazdy, wskaźnik przeciąŝenia, stacyjka z kluczem do blokady drzwi w stanie otwartym, łączność ze słuŝbami ratowniczymi, lustro do wysokości poręczy na tylnej ścianie, poręcze na tylnej i bocznej ścianie, okrągłe ze stali nierdzewnej, - oświetlenie awaryjne w panelu dyspozycji - zjazd awaryjny po zaniku napięcia (dojazd na parter oraz otwarcie drzwi) - drzwi przystankowe teleskopowe wymiary w świetle: szerokość 900 mm, wysokość 2000 mm, - wystrój skrzydła - blacha nierdzewna, - szpalety drewno liściaste ( np. dąb ) - zabezpieczenie - fotokomórka - kurtyna - drzwi kabinowe, automatyczne, teleskopowe, wymiary w świetle: szerokość 900 mm, wysokość 2000 mm, 4

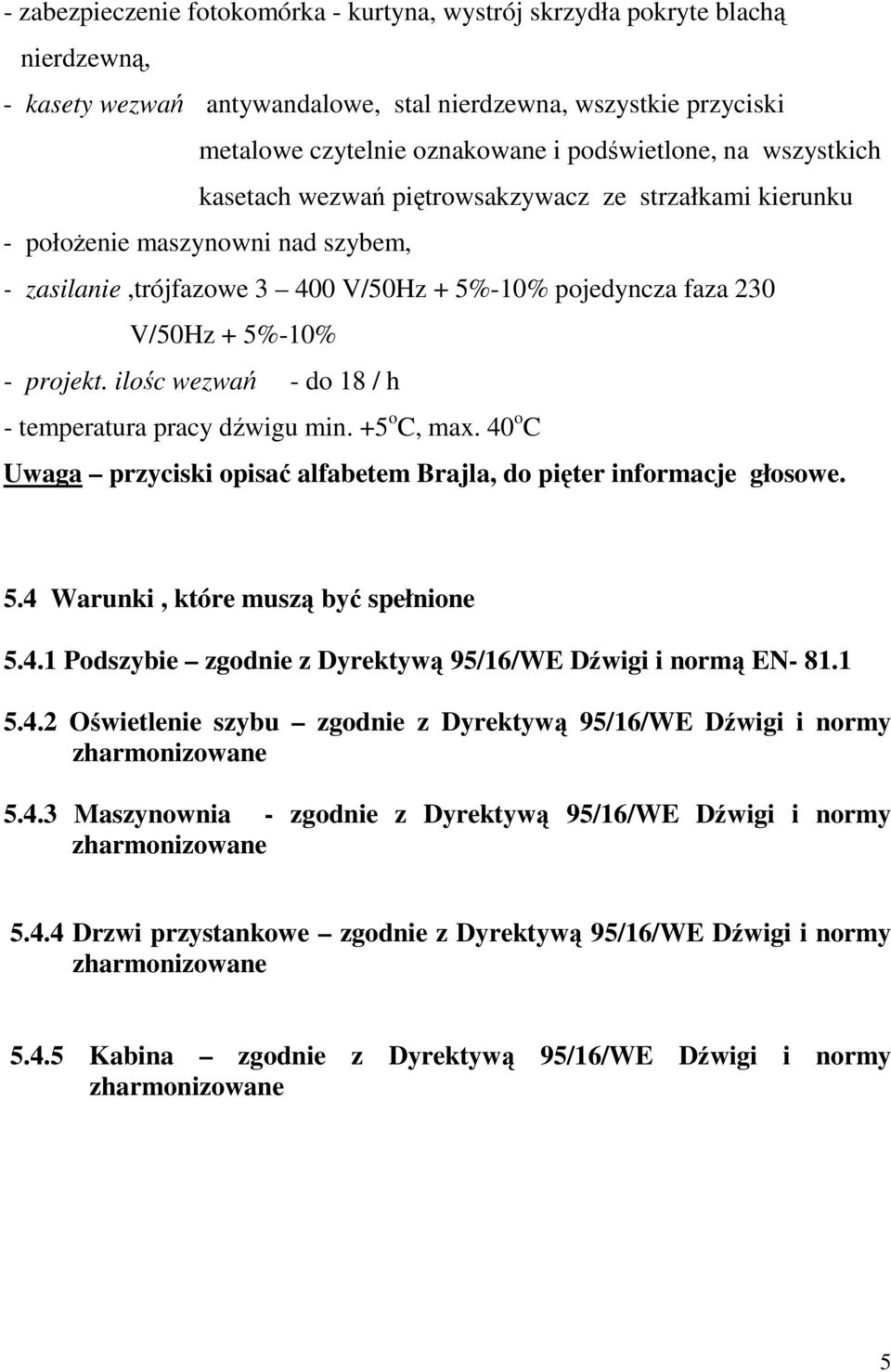

5 - zabezpieczenie fotokomórka - kurtyna, wystrój skrzydła pokryte blachą nierdzewną, - kasety wezwań antywandalowe, stal nierdzewna, wszystkie przyciski metalowe czytelnie oznakowane i podświetlone, na wszystkich kasetach wezwań piętrowsakzywacz ze strzałkami kierunku - połoŝenie maszynowni nad szybem, - zasilanie,trójfazowe V/50Hz + 5%-10% pojedyncza faza 230 V/50Hz + 5%-10% - projekt. ilośc wezwań - do 18 / h - temperatura pracy dźwigu min. +5 o C, max. 40 o C Uwaga przyciski opisać alfabetem Brajla, do pięter informacje głosowe. 5.4 Warunki, które muszą być spełnione Podszybie zgodnie z Dyrektywą 95/16/WE Dźwigi i normą EN Oświetlenie szybu zgodnie z Dyrektywą 95/16/WE Dźwigi i normy Maszynownia - zgodnie z Dyrektywą 95/16/WE Dźwigi i normy Drzwi przystankowe zgodnie z Dyrektywą 95/16/WE Dźwigi i normy Kabina zgodnie z Dyrektywą 95/16/WE Dźwigi i normy 5

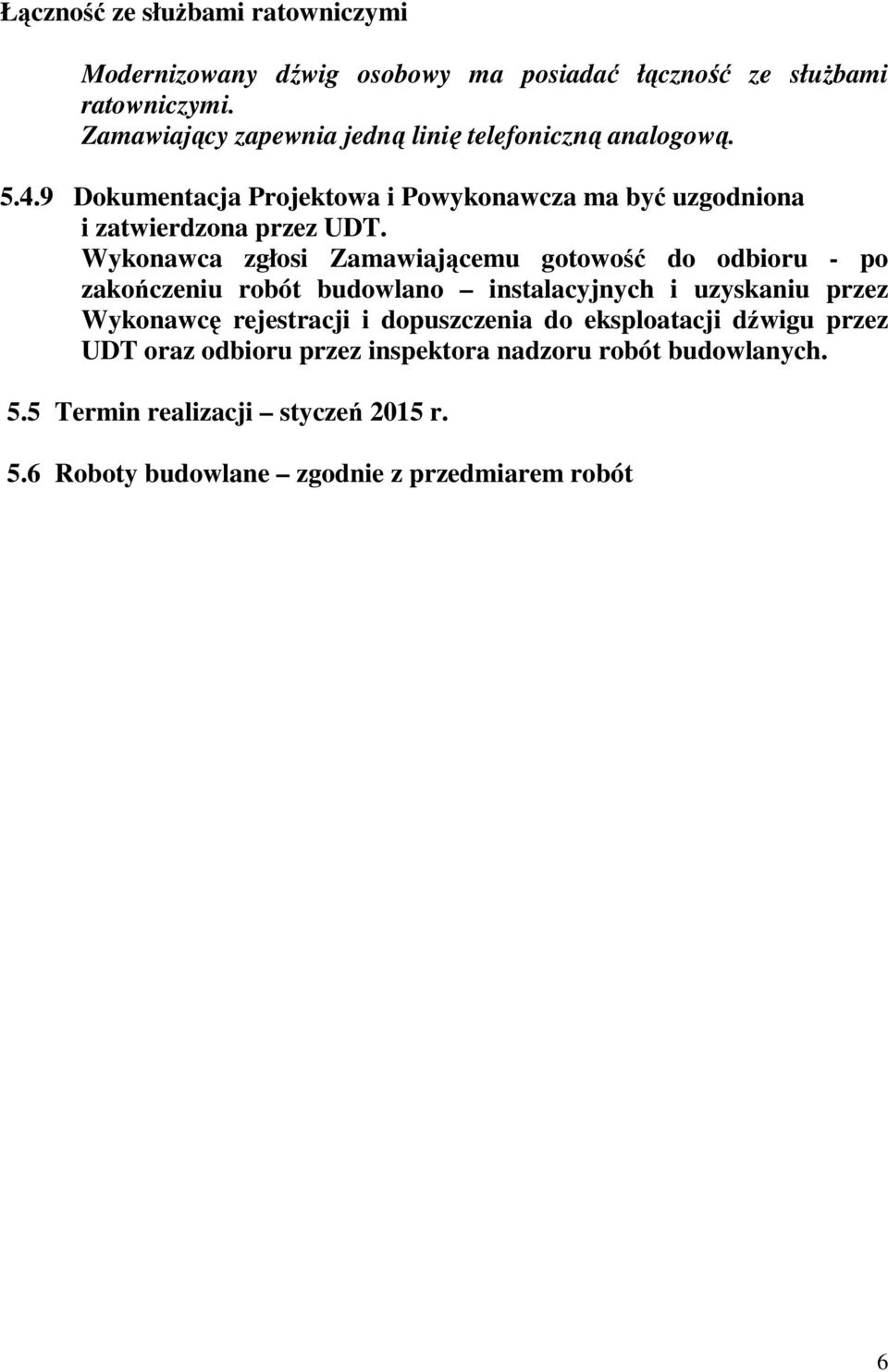

6 Łączność ze słuŝbami ratowniczymi Modernizowany dźwig osobowy ma posiadać łączność ze słuŝbami ratowniczymi. Zamawiający zapewnia jedną linię telefoniczną analogową Dokumentacja Projektowa i Powykonawcza ma być uzgodniona i zatwierdzona przez UDT. Wykonawca zgłosi Zamawiającemu gotowość do odbioru - po zakończeniu robót budowlano instalacyjnych i uzyskaniu przez Wykonawcę rejestracji i dopuszczenia do eksploatacji dźwigu przez UDT oraz odbioru przez inspektora nadzoru robót budowlanych. 5.5 Termin realizacji styczeń 2015 r. 5.6 Roboty budowlane zgodnie z przedmiarem robót 6
