1 Wprowadzenie do wizualizacji przy użyciu systemu OpenDX R. Putanowicz
2 Motywacja
3 Motywacja Dzielenie się doświadczeniami. Więcej użytkowników = więcej doświaczeń.
4 Motywacja Dzielenie się doświadczeniami. Więcej użytkowników = więcej doświaczeń. OpenDX jako element planowanego środowiska MES.
5 Motywacja Dzielenie się doświadczeniami. Więcej użytkowników = więcej doświaczeń. OpenDX jako element planowanego środowiska MES. Ułatwienie szybszego opanowania OpenDX.
6 Plan prezentacji 1. Przykłady zastosowań OpenDX. 2. Mini tutorial wizualizacja siatek. 3. Modele danych w OpenDX. 4. Złożony przykład wizualizacja pola elektrycznego wokół dipola.
7 Przykłady zastosowań OpenDX
8 Przykłady zastosowań : chemia I Wizualizacja potencjałów chemicznych wokół cząsteczki. kategoria Chemistry
9 Przykłady zastosowań : chemia II Po lewej wiązania i potencjał elektryczny cząsteczki leku zwalczającego HIV-1 Po prawej acetlocholinoesteraza kategoria Chemistry

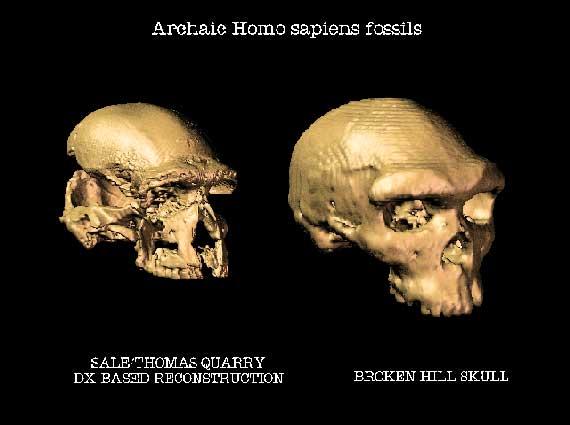

10 Przykłady zastosowań : antropologia Po lewej rekonstrukcja czaszki humanoida sprzed 400 tys. lat. kategoria Anthropology
11 Przykłady zastosowań : oceanografia Po lewej wizualizacja zasolenia, temperatury i zanieczyszczeń w zatoce Massachusets. Po prawej wizualizacja parametrów oceanu u wybrzeży obu Ameryk. kategoria Oceanography

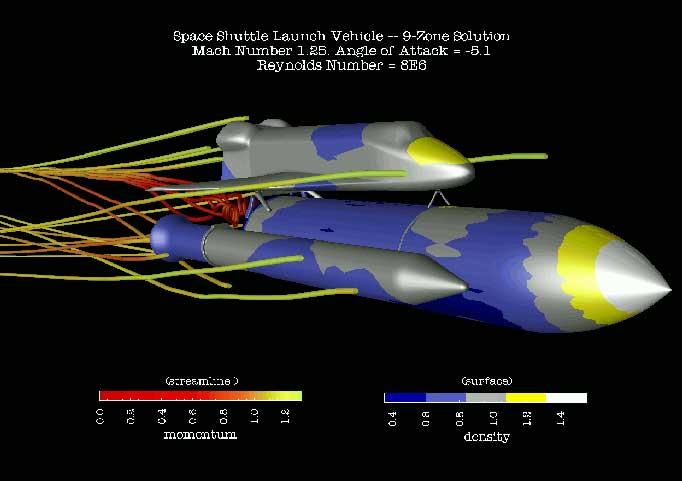

12 Przykłady zastosowań : CFD kategoria CFD

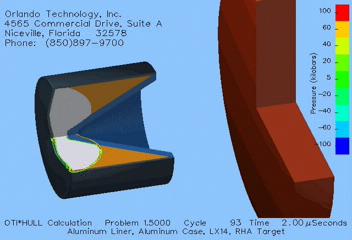

13 Przykłady zastosowań : mechanika materiałów Symulacja działania pocisku kumulacyjnego. kategoria Physics and Mathematics
14 Przykłady zastosowań : z naszego podwórka I 0.25 force f_x [kn] CR Cracking (nb. elements = 774, a=5mm) CR Cracking (nb. elements = 1576,a=5mm) CR Cracking (nb. elements = 3085,a=5mm) CR No Cracking (nb. elements = 1576, a = 5mm) CR No Cracking (nb. elements = 1576, a = 10mm) Critical Force (analytical,a=10mm) No CR Cracking (nb. elements = 1576, a = 10mm) 0.1 imperfection 0.01mm zoom 0.05 E = 100 Mpa nu=0.3 ft=1.0 Mpa Gf=0.01 N/mm 5mm 5mm a=5mm notch u_x L=10mm displacement u_x [mm] Dzięki uprzejmości Ł. Kaczmarczyka.

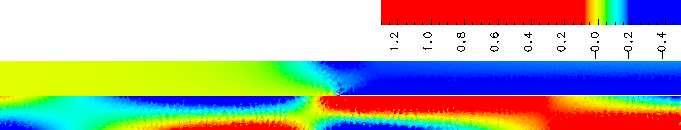

15 Przykłady zastosowań : z naszego podwórka II u_x=0.005mm, u_y=0.004mm, f_x=0.0124kn sigma_x rotation alngle sigma_y u_x=0.1mm, u_y=0.49mm, f_x=0.180kn sigma_x rotation alngle sigma_y u_x=0.5mm, u_y=2.6mm, f_x=0.115kn sigma_x rotation alngle sigma_y Dzięki uprzejmości Ł. Kaczmarczyka.
16 Przykłady zastosowań : z naszego podwórka III Po lewej ilustracja metody zbiorów poziomujących (level set). Po prawej interfejs wewnątrz elementów i specjalnie dobrane punkty całkowania. Dzięki uprzejmości Ł. Kaczmarczyka.
17 Mini tutorial: wizualizacja siatek
18 Główne element interfejsu
19 Główne element interfejsu Edytor do programowania wizualnego
20 Główne element interfejsu Interfejs programu
21 Główne element interfejsu Okno rysunków
22 Tworzenie siatki regularnej origin (x,y,z) counts (Nx,Ny,Nz) deltas ( x, y, z) Nz z Ny y origin (x,y,z) Nx x
23 Modele danych w OpenDX
24 Obiekt typu Field Field name "data" "position" "connections" "box" value Array type = arbitrary items = data = Array type = float[3] items = 8 data = Array type = int[4] items = data = Array type = float[3] items = data =
25 Złożony przykład: wizualizacja dipola elektrycznego
26 Dipol potencjał Rendering 3D potencjału elektrycznego.
27 Dipol izolinie potencjału Izolinie potencjału elektrycznego w płaszczyźnie X-Y.
28 Dipol linie pola elektrycznego Linie pola elektrycznego (streamlines). Kolor linii odpowiada wartości natężenia pola.
29 Dipol zmiana potencjału na osi X
30 Podział programu na funkcje (strony) BaseGrid Siatka i położenie ładunków Potential Obliczenie potencjału wokół dipola Field Obliczenie natężenia pola elektrycznego Box Ramka otaczająca obszar wizualizacji Izolines Izolinie potencjału w płaszczyźnie X-Y Particles Sfery symbolizujące ładunki Streamlines Linie pola elektrycznego Volume Rendering wolumetryczny potencjału Plot Wykres potencjału na osi X MainImage Główne okno wizualizacji MultiImage Podział okna na podobszary
31 Podziękowania dla Łuksza Kaczmarczyka społeczność portalu za udostępnienie i zgodę na wykorzystanie przykładów wizualizacji w OpenDX.
32 Dziękuję za uwagę
33
34
35
36
37
38 origin = {[-10.0,-10.0,-10.0]} deltas = {[1.0,1.0,1.0]} counts = [21,21,21] Construct VectorList BaseGrid charges
39 BaseGrid charges name = "positions" which = 1 Mark Select Select Compute Compute sqrt((a.x-b.x)*(a.x-b... sqrt((a.x-b.x)*(a.x-b... Compute Compute -1.0/a 1.0/a Compute a+b potential
40 potential Gradient electricfield
41 BaseGrid Selector ShowBox color = "yellow" Color box
42 potential Grid Regrid Isosurface Tube number = 20 diameter = 0.1 AutoColor ShowBox Color color = "white" opacity = 0.3 Collect izolines
43 charges data = {-10,10} Construct ratio = 1.0 AutoGlyph AutoColor particles
44 particles box electricfield charges data = {1.0,10.0} Construct scale = 1.0 ratio = 0.05 Glyph time = { 0.0 } Streamline Tube diameter = 0.1 AutoColor Collect streamlines
45 box potential Colormap Color Collect volumepotential
46 Grid potential Map name = "positions" Mark Compute a.x Unmark name = "positions" labels = {"x", "potential"} Plot AutoColor aspect = 1.0 Plot
47 Selector izolines streamlines volumepotential Plot box Collect Switch Image camera
48 izolines streamlines camera Plot Render Render Render string = "Visualisatin of dipole poten..." position = [.5.5] Caption Collect horizontal = 2 Render Arrange Display
