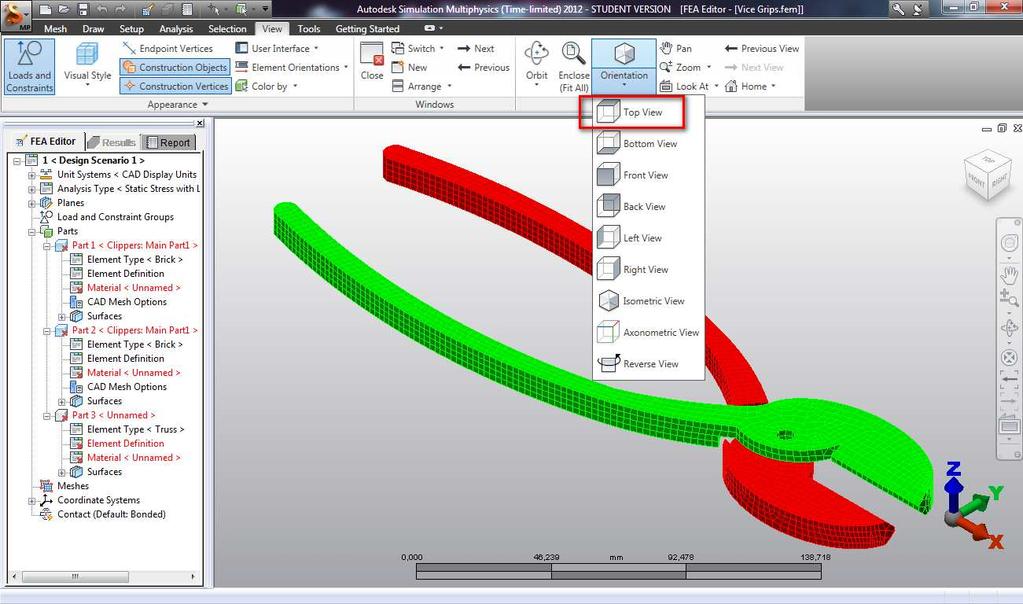

1.Otwieranie modelu Wybierz opcję Otwórz. W oknie dialogowym przechodzimy do folderu, w którym znajduje się nasz model.

Wielkość: px
Rozpocząć pokaz od strony:

Download "1.Otwieranie modelu Wybierz opcję Otwórz. W oknie dialogowym przechodzimy do folderu, w którym znajduje się nasz model."

Transkrypt

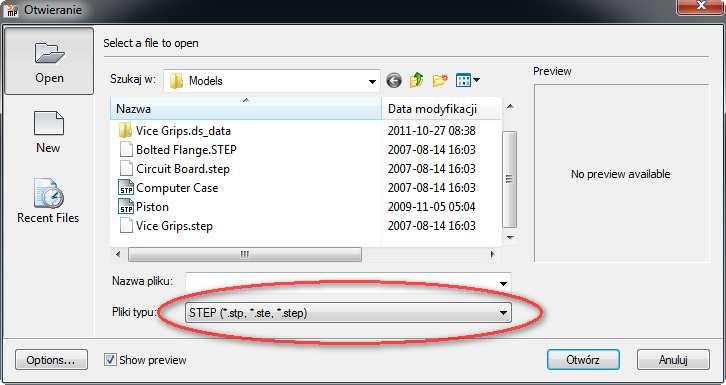

1 1.Otwieranie modelu 1.1. Wybierz opcję Otwórz. W oknie dialogowym przechodzimy do folderu, w którym znajduje się nasz model Wybierz system plików typu STEP (*. stp, *. ste, *.step) Wybierz plik Vice Grips.step i kliknij przycisk Otwórz W oknie "Select Length Units" jako jednostkę wybieramy millimeter (milimetr), gdyż tą jednostką będziemy się tu posługiwać.

2 1.5. Kliknij przycisk OK, aby zaakceptować. Program domyślne ustawia typ analizy na: Static Stress with Linear Material Models, czyli statyczna analiza z liniowym modelem materiału. Widok z zaimportowanym modelem. 2.Generowanie siatki modelu. 2.1.Na wstążce Mesh, kliknij przycisk 3D Mesh Settings. 2.2.W wyświetlonym oknie dialogowym: kliknij przycisk Options.

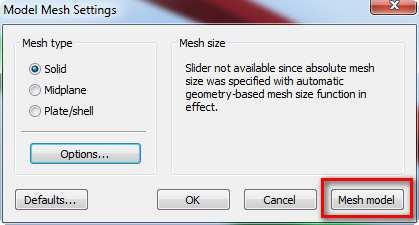

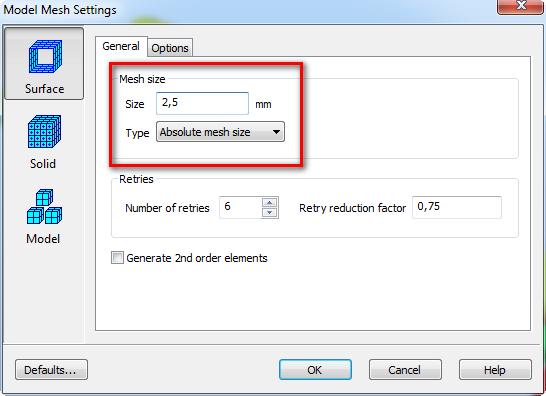

3 2.3 W otwartym oknie w zakładce General, mamy możliwość ustawienia rozmiaru oczka siatki Mesh size. Jako typ Type wybieramy: Absolute mesh size (umożliwia nam podanie dokładnego wymiaru oczka siatki); W oknie Size wpisujemy: 2,5mm (jest to dokładny wymiar oczka siatki); Kliknij przycisk OK. Czym dokładniejsza siatka tym dokładniejsze uzyskamy wyniki. Uwaga! nie należy ustawiać zbyt małego rozmiaru siatki, gdyż wpływa to znacznie na czas obliczeń. 2.4.Kliknij przycisk Mesh model, aby rozpocząć proces tworzenia siatki.

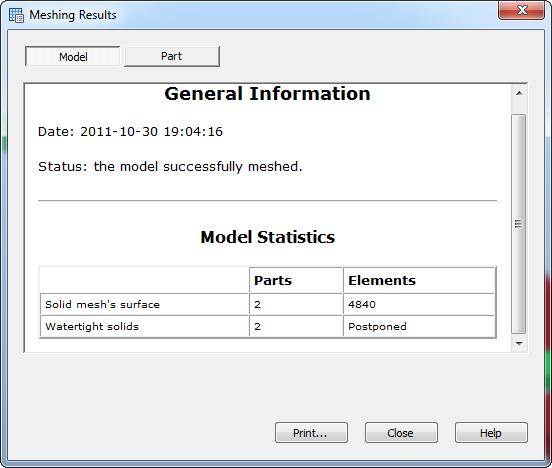

4 2.5.Po wykonaniu siatki program zapyta nas czy wyświetlić wyniki. Kliknij przycisk Yes Ukaże się poniższe okno informujące o ilości części oraz ile elementów zostało utworzonych. Kliknij przycisk Close.

5 3.Tworzenie połączenia typu Joint. Połączenie to umożliwia obracanie się części wokół środka otworu. 3.1.Przygotowanie widoku: kliknij zakładkę View (widok), na wstążce Navigate(nawigacja), kliknij przycisk Orientation(orientacja) i wybierz opcję Top View(widok z góry). 3.2.Kliknij zakładkę Selection(wybór) na wstążce Sharpe(kształt) kliknij przycisk Circle (okrąg) na wstążce Select (wybierz) kliknij przycisk Surfaces (powierzchnie) 3.3.Wywoływanie połączenia Joint Kliknij zakładkę Mesh(siatka)

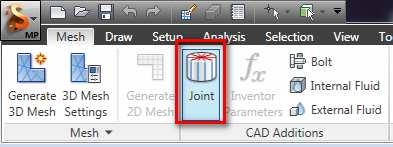

6 Kliknij przycisk Joint na wstążce CAD Additions (dodatki CAD). 3.4.W otwartym oknie Create Joint(tworzenie wspólnego) rozwijamy listę i wybieramy opcję Pin Joint (lines to axis endpoints). Pin Joint (lines to axis endpoints)- wspólny kołek(linie do punktów końcowych osi). Linie z każdego węzła utworzonego na wybranych powierzchniach będą poprowadzone do dwóch końcowych punktów na osi wybranych otworów. Universal Joint (lines to axis midpoint)- uniwersalny przegub(linie do środka osi). Linie z każdego węzła utworzonego na wybranych powierzchniach będą poprowadzone do środka osi wybranych otworów. Np. przegub kulowy. 3.5.Zaznacz powierzchnie otworu: kliknij lewym przyciskiem myszy w środku otworu, przesuń kursor (tak jak na poniższym rysunku), kliknij ponownie lewym przyciskiem myszy, by zaznaczyć powierzchnie otworu.

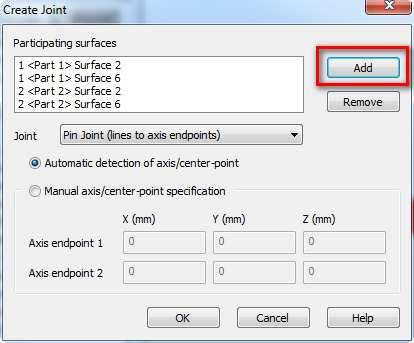

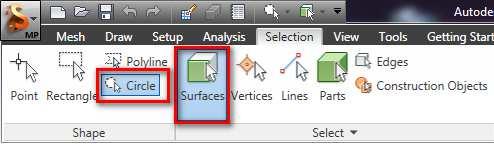

7 3.6. Dodawanie zaznaczonych powierzchni otworu. oknie Create Joint, kliknij przycisk Add kliknij przycisk OK 3.7.Widok połączenia Joint: typu Pin Joint.

8 typu Universal Joint 4.0.Definicja Materiałów Po lewej stronie znajduje się przeglądarka o strukturze drzewiastej, która składa się z: Unit System- system jednostek( umożliwia zdefiniowanie jednostek na których chcemy pracować) Analysis Type- typ analizy (umożliwia zdefiniowanie jaki typ analizy chcemy przeprowadzić) Plates- płaszczyzny( umożliwia wybranie płaszczyzny oraz rysowanie na niej szkicu) Load & Constraint Groups- obciążenie i ograniczenia grup (pokazuje zdefiniowane podpory, przyłożone siły...) Parts- części (pokazuje wszystkie części z jakich składa się analizowany przedmiot, umożliwia definicję jakiego typu jest element oraz z jakiego materiał jest wykonany) Meshes- oczka( umożliwia edycję, usunięcie dodanych np, połączeń śrubowych, typu Joint) Coordinate System- układ współrzędnych Contact- kontakt(pokazuje, umożliwia zdefiniowanie kontakty między powierzchniami)

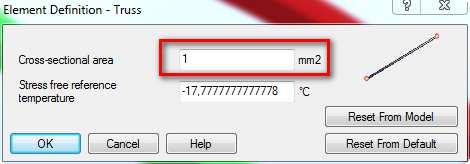

9 4.1.Definicja elementu typu TRUSS (kratownica) kliknij dwukrotnie lewym przyciskiem myszy na Element Definition (definicja elementu), bądź najedź kursorem na opcję Element Definition i kliknij prawym przyciskiem myszy a następnie kliknij Edit Element Definition, w polu Cross-sectional area (przekrój) wpisz wartość 1, kliknij OK by zakończyć edycję. 5.0.Definicja właściwości materiału. Możemy przypisać właściwości dwóch części naszego przedmiotu jednocześnie, ponieważ mają ten sam typ elementu i właściwości materiału. kliknij lewym przyciskiem myszy na opcję Material (materiał) w Part 1, wciśnij klawisz ctrl, przy wciśnietym klawiszu ctrl kliknij opcję Material w Part 2, kliknij prawym przyciskiem myszy na jednej z zaznaczonych opcji, kliknij opcję Edit Material (edytuj materiał), w otworzonym oknie wybierz stali ASTM-A36 na liście w folderze ASTM Stal, kliknij przycisk OK.

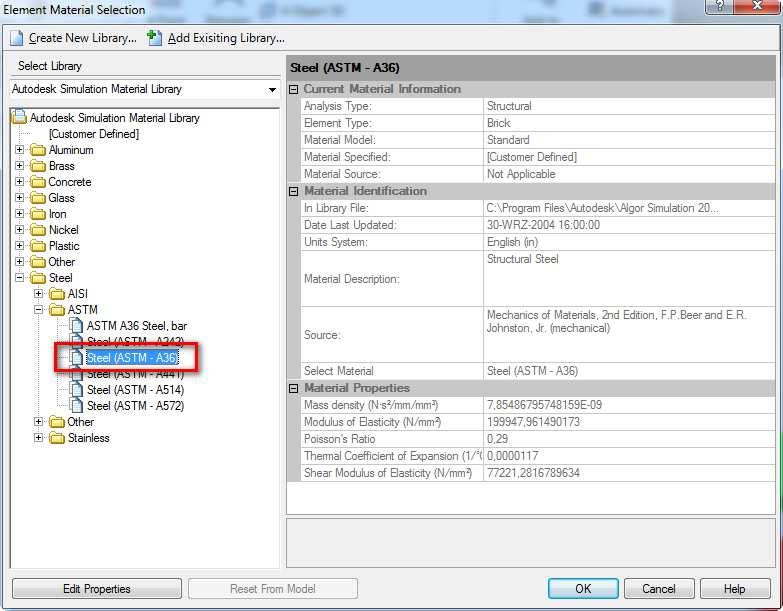

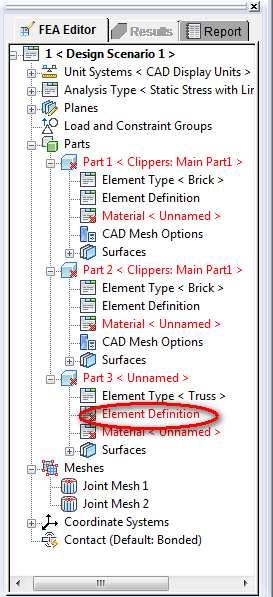

10 5.1.Definicja właściwości materiału typu TRUSS. kliknij dwukrotnie lewym przyciskiem myszy na Material (materiał) w Part 3, bądź najedź kursorem na opcję Material i kliknij prawym przyciskiem myszy a następnie kliknij Edit Material, w otworzonym oknie wybierz stali ASTM-A36 na liście w folderze ASTM Stal, kliknij przycisk OK. 6.0.Definicja warunków brzegowych 6.1.Przygotowanie widoku: kliknij zakładkę View (widok), na wstążce Navigate(nawigacja), kliknij przycisk Orientation(orientacja) i wybierz opcję Top View(widok z góry). 6.2.Kliknij zakładkę Selection(wybór) na wstążce Sharpe(kształt) kliknij przycisk Rectangle (prostokąt) na wstążce Select (wybierz) kliknij przycisk Surfaces (powierzchnie)

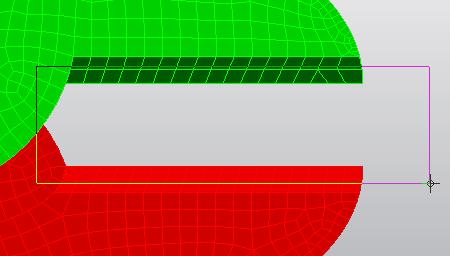

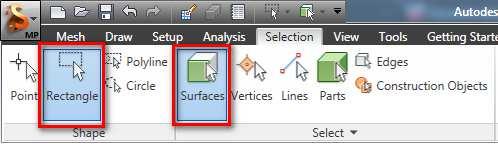

11 6.3.Zaznacz powierzchnie: kliknij lewym przyciskiem tam gdzie chcesz by zaczynał sie prostokąt, przesuń kursor (tak jak na poniższym rysunku), kliknij ponownie lewym przyciskiem myszy, by zaznaczyć powierzchnie. 6.4.Definicja warunków brzegowych: kliknij prawym przyciskiem myszy na obszarze roboczym, kliknij przycisk Add, z listy wybieramy opcję Surface Boundary Conditions, w otwartym oknie kliknij opcje Fixed, kliknij przycisk OK. Tx,Ty,Tz,- jest to ruch względem osi x,y,z, Rx,Ry,Rz- jest to obrót względem osi x,y,z, Fixed- opcja ta blokuje ruch oraz przesuw względem osi x,y,z.

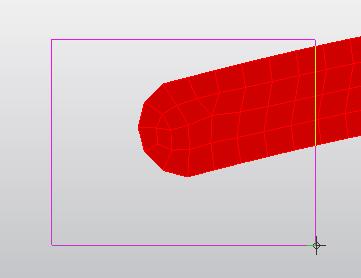

12 7.0.Definicja sił. 7.1.Kliknij zakładkę Selection(wybór) na wstążce Sharpe(kształt) kliknij przycisk Rectangle (prostokąt) na wstążce Select (wybierz) kliknij przycisk Surfaces (powierzchnie) 7.2.Zaznacz powierzchnie: kliknij lewym przyciskiem tam gdzie chcesz by zaczynał sie prostokąt, przesuń kursor (tak jak na poniższym rysunku), kliknij ponownie lewym przyciskiem myszy, by zaznaczyć powierzchnie. 7.3.Dodawanie siły powierzchniowej górnego uchwytu: kliknij prawym przyciskiem myszy na obszarze roboczym, kliknij przycisk Add, z listy wybieramy opcję Surface Forces, w oknie Magnitude wpisujemy wartość siły jaką chcemy użyć -44,5 N, następnie wybierz Direction(kierunek) względem którego ma działać siła, wybieramy oś Y, kliknij przycisk OK. Wartość siły wpisujemy ze znakiem minus, ponieważ chcemy by działała ona w przeciwnym kierunku. Bez wartości minus będzie działa zgodnie z układem współrzędnych.

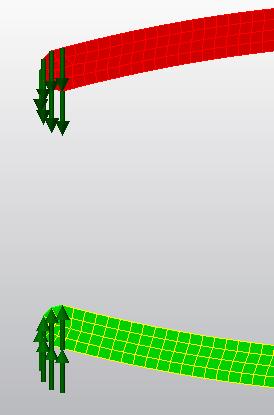

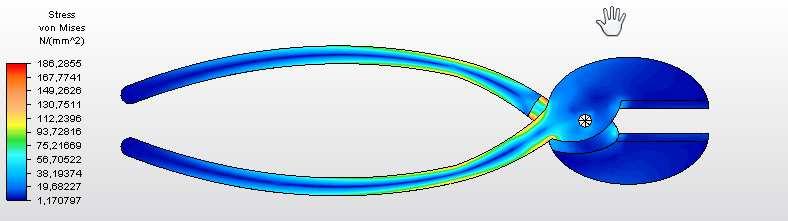

13 7.4.Dodawanie siły powierzchniowej dolnego uchwytu: zaznacz powierzchnie jak przy górnym uchwycie, kliknij prawym przyciskiem myszy na obszarze roboczym, kliknij przycisk Add, z listy wybieramy opcję Surface Forces, w oknie Magnitude wpisujemy wartość siły jaką chcemy użyć 44,5 N, następnie wybierz Direction(kierunek) względem którego ma działać siła, wybieramy oś Y, kliknij przycisk OK. Widok dodanych sił powierzchniowych. 8.0.Analiza modelu. 8.1.Uruchomienie analizy: kliknij zakładkę Analysis(analiza) na wstążce Analysis(analiza) kliknij przycisk Run Simulation(Symulacja). Element po analizie. 9.0.Przegląd wyników. 8.1.Podgląd wielkości przemieszczeń: kliknij zakładkę Results Contours (wyniki konturów)

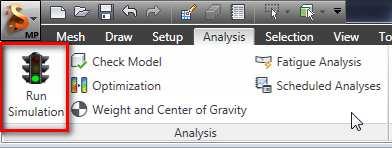

14 na wstążce Displacement (przemieszczenie) kliknij przycisk Displacement a następnie Magnitude. Element z widocznymi przemieszczeniami. Te opcje umożliwiają odczyt wartości przemieszczeń uzyskanych na danych osiach. Jeśli wybierzemy oś X to ukaże nam sie przemieszczenie na osi X. Wykonał: Norbert Galiński- Prezes
