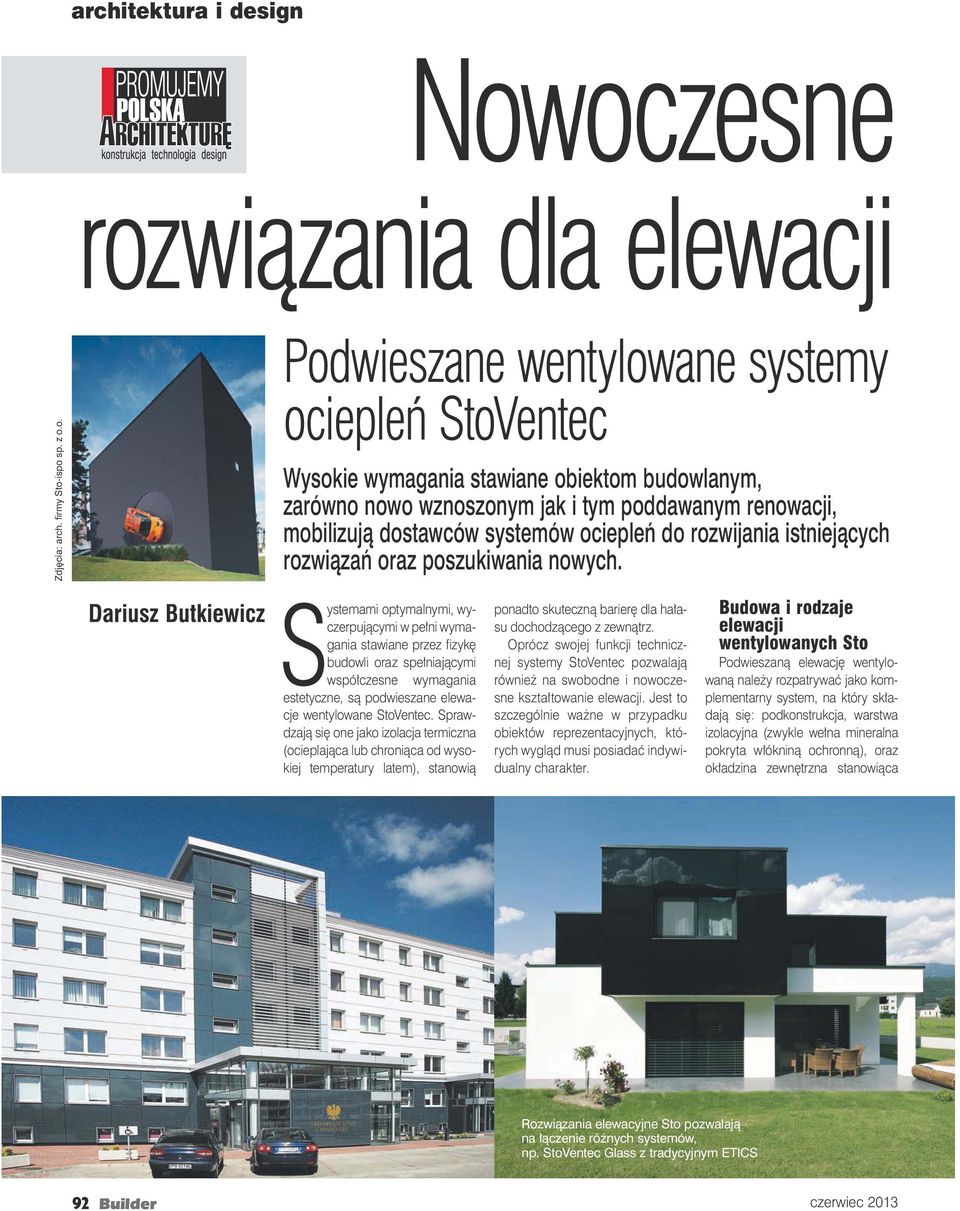

1 Nowoczesne rozwiązania dla elewacji Zdjęcia: arch. firmy Sto-ispo sp. z o.o. Podwieszane wentylowane systemy ociepleń StoVentec Wysokie wymagania stawiane obiektom budowlanym, zarówno nowo wznoszonym jak i tym poddawanym renowacji, mobilizują dostawców systemów ociepleń do rozwijania istniejących rozwiązań oraz poszukiwania nowych. Dariusz Butkiewicz Systemami optymalnymi, wyczerpującymi w pełni wymagania stawiane przez fizykę budowli oraz spełniającymi współczesne wymagania estetyczne, są podwieszane elewacje wentylowane StoVentec. Sprawdzają się one jako izolacja termiczna (ocieplająca lub chroniąca od wysokiej temperatury latem), stanowią ponadto skuteczną barierę dla hałasu dochodzącego z zewnątrz. Oprócz swojej funkcji technicznej systemy StoVentec pozwalają również na swobodne i nowoczesne kształtowanie elewacji. Jest to szczególnie ważne w przypadku obiektów reprezentacyjnych, których wygląd musi posiadać indywidualny charakter. Budowa i rodzaje elewacji wentylowanych Sto Podwieszaną elewację wentylowaną należy rozpatrywać jako komplementarny system, na który składają się: podkonstrukcja, warstwa izolacyjna (zwykle wełna mineralna pokryta włókniną ochronną), oraz okładzina zewnętrzna stanowiąca Rozwiązania elewacyjne Sto pozwalają na łączenie różnych systemów, np. StoVentec Glass z tradycyjnym ETICS 92 Builder czerwiec 2013

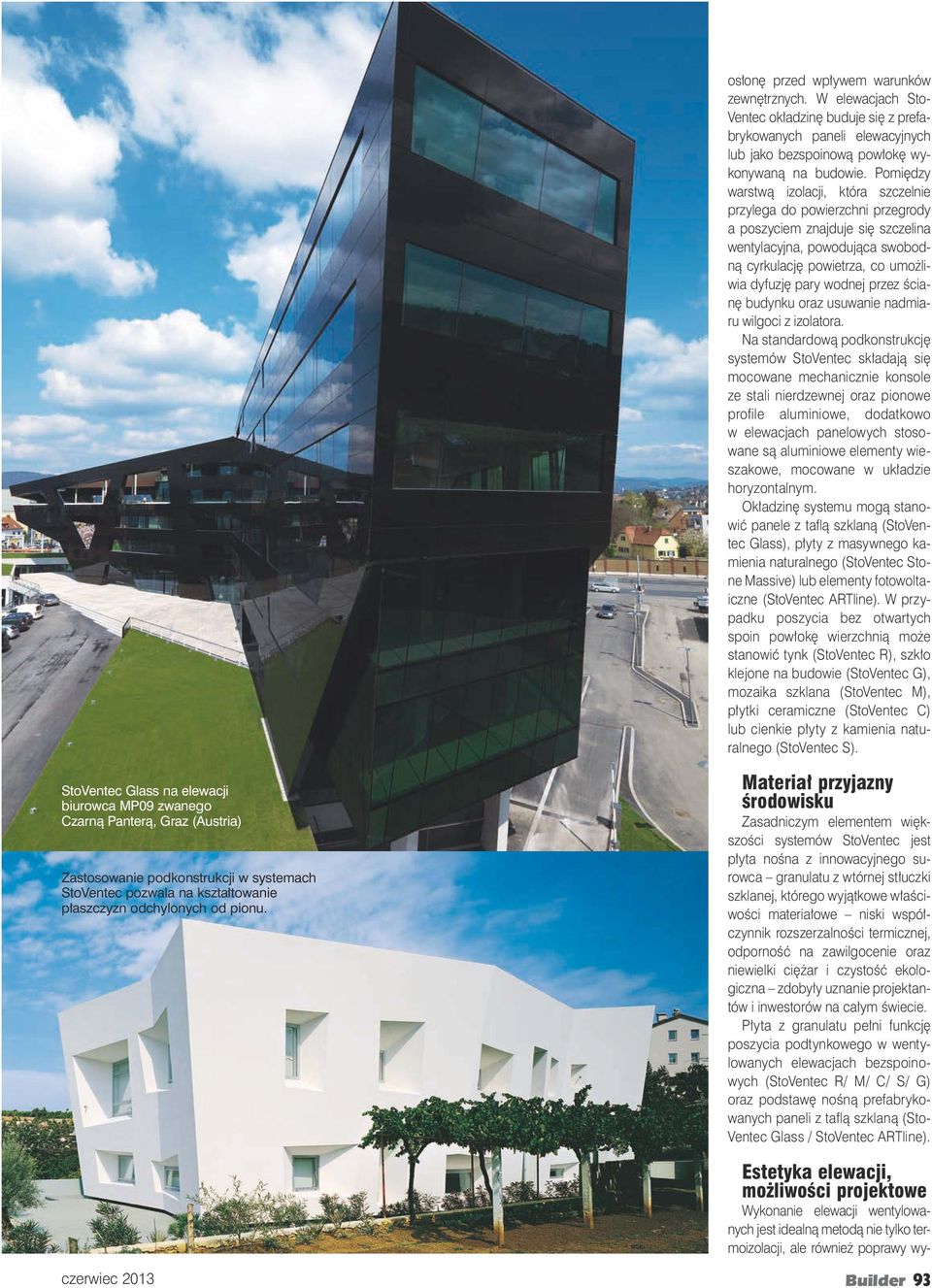

2 osłonę przed wpływem warunków zewnętrznych. W elewacjach Sto- Ventec okładzinę buduje się z prefabrykowanych paneli elewacyjnych lub jako bezspoinową powłokę wykonywaną na budowie. Pomiędzy warstwą izolacji, która szczelnie przylega do powierzchni przegrody a poszyciem znajduje się szczelina wentylacyjna, powodująca swobodną cyrkulację powietrza, co umożliwia dyfuzję pary wodnej przez ścianę budynku oraz usuwanie nadmiaru wilgoci z izolatora. Na standardową podkonstrukcję systemów StoVentec składają się mocowane mechanicznie konsole ze stali nierdzewnej oraz pionowe profile aluminiowe, dodatkowo w elewacjach panelowych stosowane są aluminiowe elementy wieszakowe, mocowane w układzie horyzontalnym. Okładzinę systemu mogą stanowić panele z taflą szklaną (StoVentec Glass), płyty z masywnego kamienia naturalnego (StoVentec Stone Massive) lub elementy fotowoltaiczne (StoVentec ARTline). W przypadku poszycia bez otwartych spoin powłokę wierzchnią może stanowić tynk (StoVentec R), szkło klejone na budowie (StoVentec G), mozaika szklana (StoVentec M), płytki ceramiczne (StoVentec C) lub cienkie płyty z kamienia naturalnego (StoVentec S). StoVentec Glass na elewacji biurowca MP09 zwanego Czarną Panterą, Graz (Austria) Zastosowanie podkonstrukcji w systemach StoVentec pozwala na kształtowanie płaszczyzn odchylonych od pionu. Materiał przyjazny środowisku Zasadniczym elementem większości systemów StoVentec jest płyta nośna z innowacyjnego surowca granulatu z wtórnej stłuczki szklanej, którego wyjątkowe właściwości materiałowe niski współczynnik rozszerzalności termicznej, odporność na zawilgocenie oraz niewielki ciężar i czystość ekologiczna zdobyły uznanie projektantów i inwestorów na całym świecie. Płyta z granulatu pełni funkcję poszycia podtynkowego w wentylowanych elewacjach bezspoinowych (StoVentec R/ M/ C/ S/ G) oraz podstawę nośną prefabrykowanych paneli z taflą szklaną (Sto- Ventec Glass / StoVentec ARTline). Estetyka elewacji, możliwości projektowe Wykonanie elewacji wentylowanych jest idealną metodą nie tylko termoizolacji, ale również poprawy wy- czerwiec 2013 Builder 93

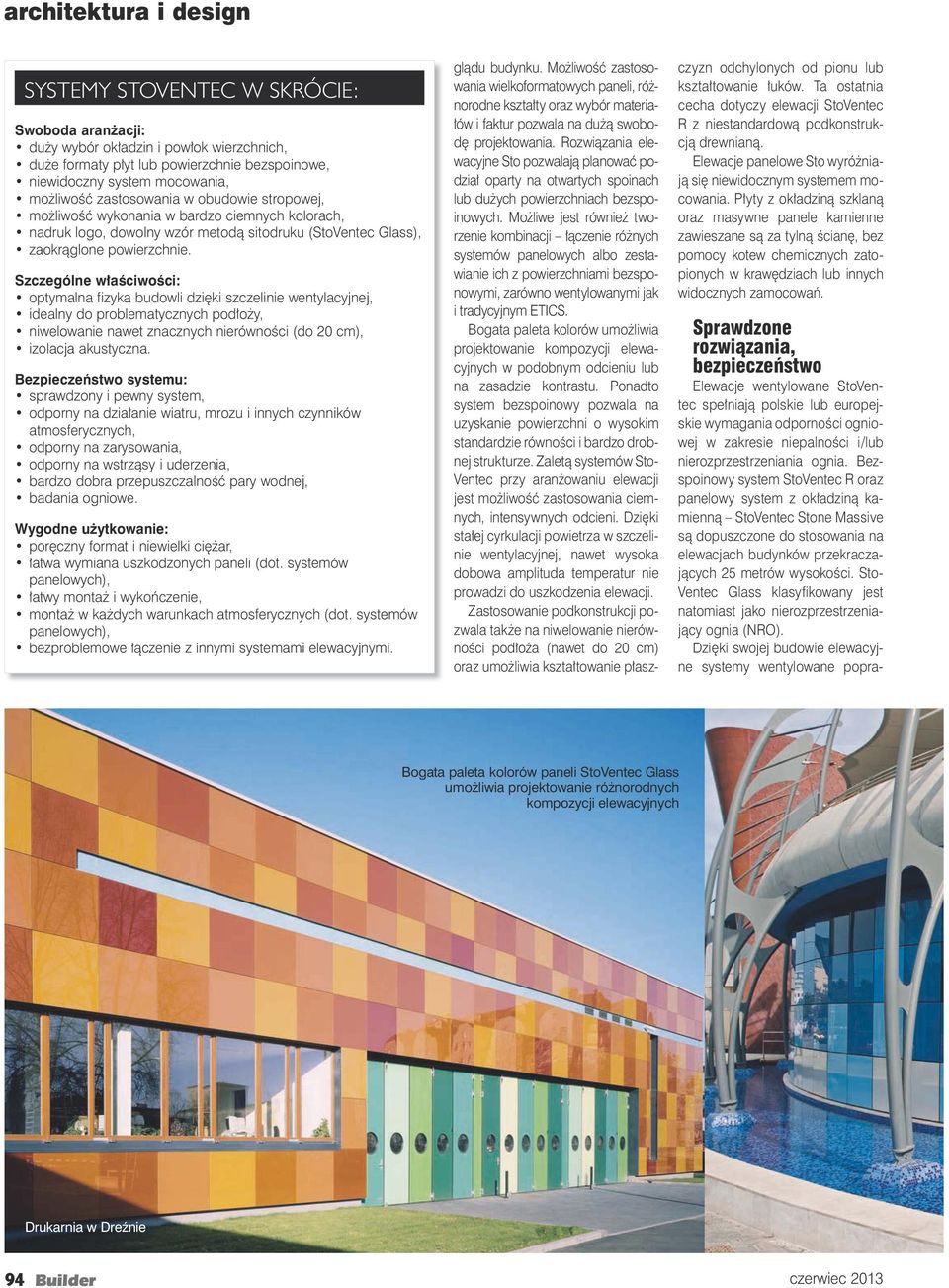

3 SyStemy StoVentec w Skrócie: Swoboda aranżacji: duży wybór okładzin i powłok wierzchnich, duże formaty płyt lub powierzchnie bezspoinowe, niewidoczny system mocowania, możliwość zastosowania w obudowie stropowej, możliwość wykonania w bardzo ciemnych kolorach, nadruk logo, dowolny wzór metodą sitodruku (StoVentec Glass), zaokrąglone powierzchnie. Szczególne właściwości: optymalna fizyka budowli dzięki szczelinie wentylacyjnej, idealny do problematycznych podłoży, niwelowanie nawet znacznych nierówności (do 20 cm), izolacja akustyczna. Bezpieczeństwo systemu: sprawdzony i pewny system, odporny na działanie wiatru, mrozu i innych czynników atmosferycznych, odporny na zarysowania, odporny na wstrząsy i uderzenia, bardzo dobra przepuszczalność pary wodnej, badania ogniowe. Wygodne użytkowanie: poręczny format i niewielki ciężar, łatwa wymiana uszkodzonych paneli (dot. systemów panelowych), łatwy montaż i wykończenie, montaż w każdych warunkach atmosferycznych (dot. systemów panelowych), bezproblemowe łączenie z innymi systemami elewacyjnymi. glądu budynku. Możliwość zastosowania wielkoformatowych paneli, różnorodne kształty oraz wybór materiałów i faktur pozwala na dużą swobodę projektowania. Rozwiązania elewacyjne Sto pozwalają planować podział oparty na otwartych spoinach lub dużych powierzchniach bezspoinowych. Możliwe jest również tworzenie kombinacji łączenie różnych systemów panelowych albo zestawianie ich z powierzchniami bezsponowymi, zarówno wentylowanymi jak i tradycyjnym ETICS. Bogata paleta kolorów umożliwia projektowanie kompozycji elewacyjnych w podobnym odcieniu lub na zasadzie kontrastu. Ponadto system bezspoinowy pozwala na uzyskanie powierzchni o wysokim standardzie równości i bardzo drobnej strukturze. Zaletą systemów Sto- Ventec przy aranżowaniu elewacji jest możliwość zastosowania ciemnych, intensywnych odcieni. Dzięki stałej cyrkulacji powietrza w szczelinie wentylacyjnej, nawet wysoka dobowa amplituda temperatur nie prowadzi do uszkodzenia elewacji. Zastosowanie podkonstrukcji pozwala także na niwelowanie nierówności podłoża (nawet do 20 cm) oraz umożliwia kształtowanie płaszczyzn odchylonych od pionu lub kształtowanie łuków. Ta ostatnia cecha dotyczy elewacji StoVentec R z niestandardową podkonstrukcją drewnianą. Elewacje panelowe Sto wyróżniają się niewidocznym systemem mocowania. Płyty z okładziną szklaną oraz masywne panele kamienne zawieszane są za tylną ścianę, bez pomocy kotew chemicznych zatopionych w krawędziach lub innych widocznych zamocowań. Sprawdzone rozwiązania, bezpieczeństwo Elewacje wentylowane StoVentec spełniają polskie lub europejskie wymagania odporności ogniowej w zakresie niepalności i/lub nierozprzestrzeniania ognia. Bezspoinowy system StoVentec R oraz panelowy system z okładziną kamienną StoVentec Stone Massive są dopuszczone do stosowania na elewacjach budynków przekraczających 25 metrów wysokości. Sto- Ventec Glass klasyfikowany jest natomiast jako nierozprzestrzeniający ognia (NRO). Dzięki swojej budowie elewacyjne systemy wentylowane popra- Bogata paleta kolorów paneli StoVentec Glass umożliwia projektowanie różnorodnych kompozycji elewacyjnych Drukarnia w Dreźnie 94 Builder czerwiec 2013

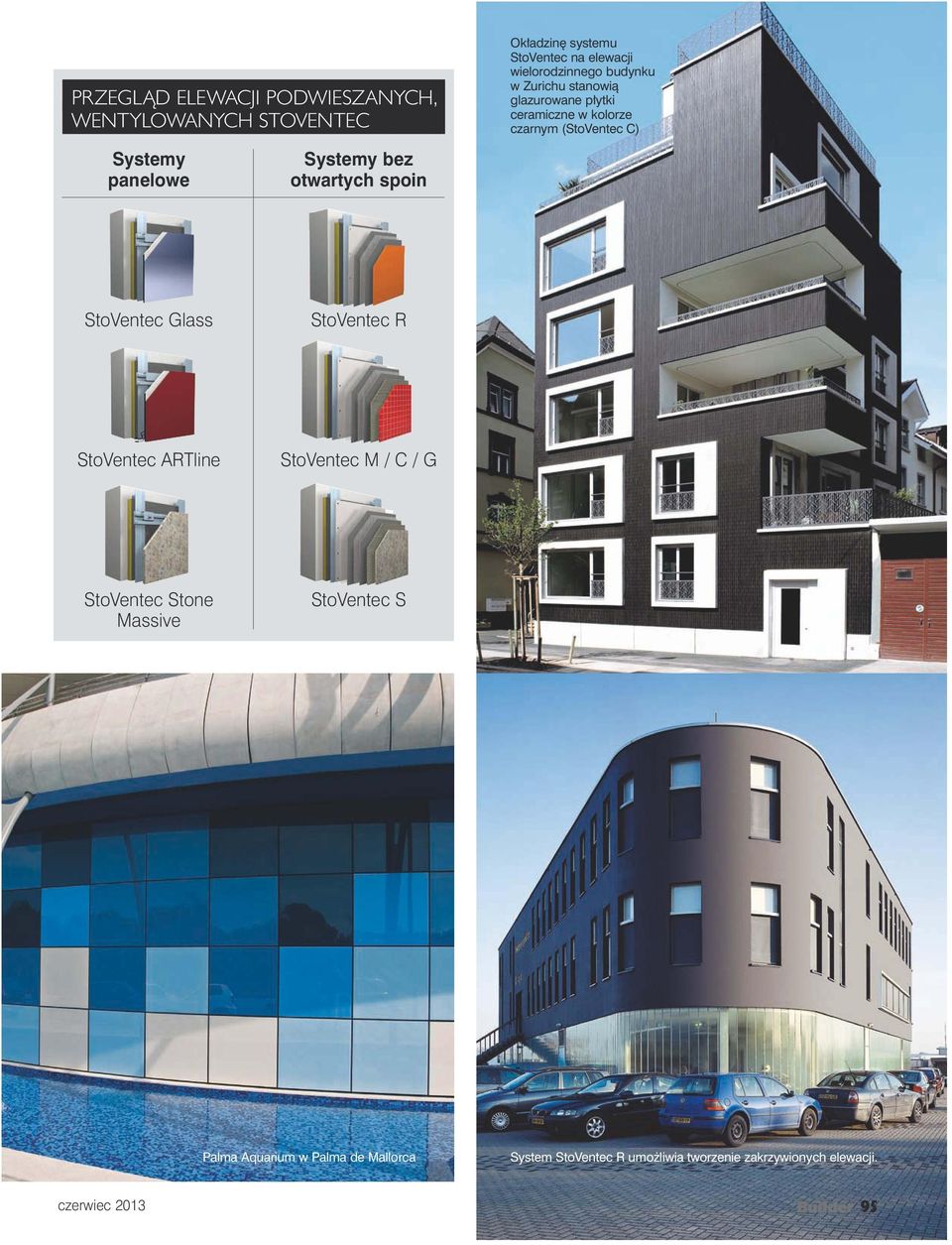

4 Przegląd elewacji Podwieszanych, wentylowanych stoventec Okładzinę systemu StoVentec na elewacji wielorodzinnego budynku w Zurichu stanowią glazurowane płytki ceramiczne w kolorze czarnym (StoVentec C) Systemy panelowe Systemy bez otwartych spoin StoVentec Glass StoVentec R StoVentec ARTline StoVentec M / C / G StoVentec Stone Massive StoVentec S Palma Aquarium w Palma de Mallorca System StoVentec R umożliwia tworzenie zakrzywionych elewacji. czerwiec 2013 Builder 95

5 Zalety systemów StoVentec Zapewniają dyfuzyjność przegrody. Muzeum Ara Pacis w Rzymie (StoVentec R) chłodem i upałem. Uniwersytet w Düsseldorfie (StoVentec M) opadami. Niwelują nierówności podłoża. hałasem. wiają izolacyjność akustyczną przegrody o 7-10 db, co zostało potwierdzone przez akredytowane laboratorium. Systemy wentylowane StoVentec zaprojektowane są w sposób gwarantujący bezpieczne użytkowanie: panele kamienne zostały poddane badaniom odrywania zamocowań oraz odporności na niskie temperatury, elementy StoVentec Glass, dzięki całopowierzchniowemu klejeniu szkła hartowanego do płyty systemowej, nawet po uszkodzeniu powierzchni szklanej, nie rozpadają się na kawałki. Dlatego mogą być montowane również w położeniu sufitowym. Uszkodzone płyty elewacyjne systemów panelowych dzięki demontowanemu systemowi mocowania, można w łatwy sposób wymienić. Często czynność ta nie wymaga nawet udziału specjalistycznej firmy remontowej, może być realizowana przez służby techniczne administratora obiektu. Wyjątkową zaletą systemu Sto- Ventec Glass jest udokumentowana odporność na wstrząsy sejsmiczne. Polska leży wprawdzie w strefie o znikomym narażeniu na trzęsienia ziemi, niniejsza właściwość może być jednak bardzo istotna dla budynków znajdujących się na obszarach działalności górniczej, gdzie częstym zjawiskiem są tzw. tąpnięcia. Projekt elewacji Elewacje StoVentec powinny być montowane na podstawie projektu wykonawczego, który powinien zawierać rysunki podkonstrukcji oraz typy i wymiary elementów mocujących, ich liczbę i sposób mocowania, dostosowany do rodzaju okładziny. Określenie elementów podkonstrukcji oraz sposobu mocowania powinny opierać się na obliczeniach statycznych, uwzględniających rodzaj okładziny oraz wpływ sił zewnętrznych (parcia i ssania wiatru). W dokumentacji projektowej powinny się znaleźć rysunki rozwiązań istotnych detali (bogata biblioteka dostępna jest w firmie Sto) oraz w przypadku elewacji panelowej rysunek podziału płyt oraz zestawienie formatek. Liczne realizacje potwierdzają bardzo szerokie spektrum zastosowań podwieszanych, wentylowanych systemów elewacyjnych Sto- Ventec oraz możliwości uzyskania tym sposobem interesujących efektów estetycznych. mgr inż. Dariusz Butkiewicz Doradca Techniczny Sto-ispo 96 Builder czerwiec 2013
