1 nowoczesne rozwiązania na tarasy i balkony

2

3 PROFILE OKAPOWE RENOPLAST Profile Renoplast są wykonane z odpowiednio dobranego stopu aluminium pokrytego wysokiej jakości powłokami poliestrowymi zapewniającymi pełną odporność antykorozyjną oraz trwały, intensywny kolor, dzięki wykorzystaniu nowoczesnych technologii oraz farb proszkowych spełniających wymogi systemu Qualicoat. CERTIFIED BY THE POLISH BUILDING RESEARCH INSTITUTE

4 PROFILE BALKONOWE POSADZKA Z PŁYTEK CERAMICZNYCH NA ZAPRAWIE KLEJOWEJ

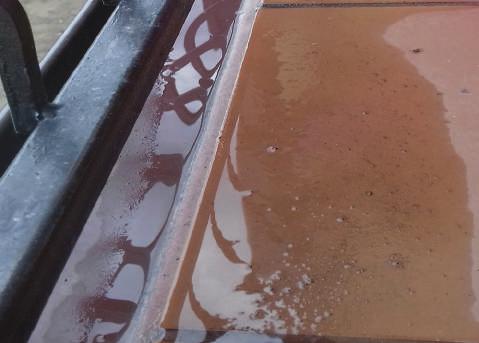

5 PROBLEMY ROZWIĄZANIA korozja okapników gwarantowana ochrona antykorozyjna brak szczelności pełna szczelność w strefie okapu niewłaściwe odprowadzenie wody z posadzki pewne i skuteczne odprowadzenie wody

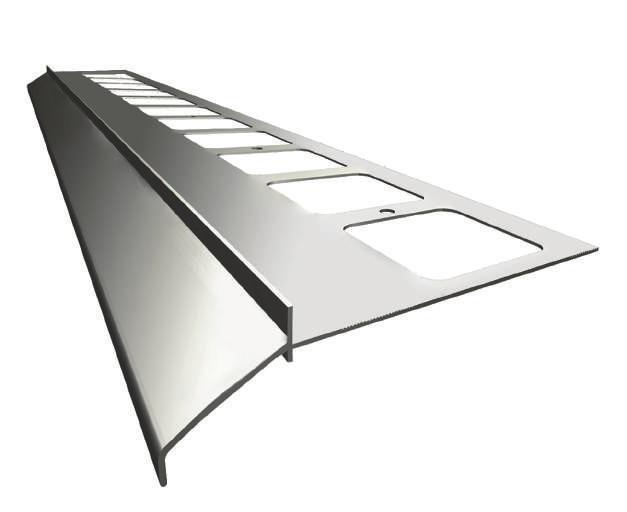

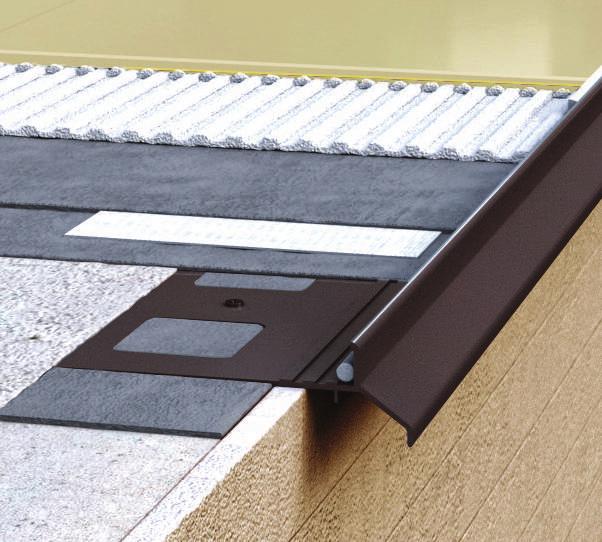

6 PROFIL OKAPOWY K0 K0 jest najbardziej funkcjonalnym i popularnym profilem okapowym do wykończenia posadzek z płytek ceramicznych. Jego unikalny kształt zapewnia pełną szczelność wzdłuż krawędzi posadzki pozwalając jednocześnie na swobodny odpływ wilgoci z warstw podposadzkowych w strefie okapowej. NZ 0/90 NW 0/90 L0/0 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 Łącznik OP 0\0 Odbojnik przyścienny PROFIL OKAPOWY K0 K0 jest profilem okapowym do wykończenia posadzek z płytek ceramicznych. Jego unikalny kształt zapewnia pełną szczelność wzdłuż krawędzi posadzki pozwalając jednocześnie na swobodny odpływ wilgoci z warstw podposadzkowych w strefie okapowej. Budowa profilu umożliwia systemowy montaż rynny przy użyciu haków rynnowych MG75 lub G75. NZ 0/90 NW 0/90 L0/0 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 Łącznik OP 0/0 Odbojnik przyścienny MG 75/G 75 Hak rynnowy

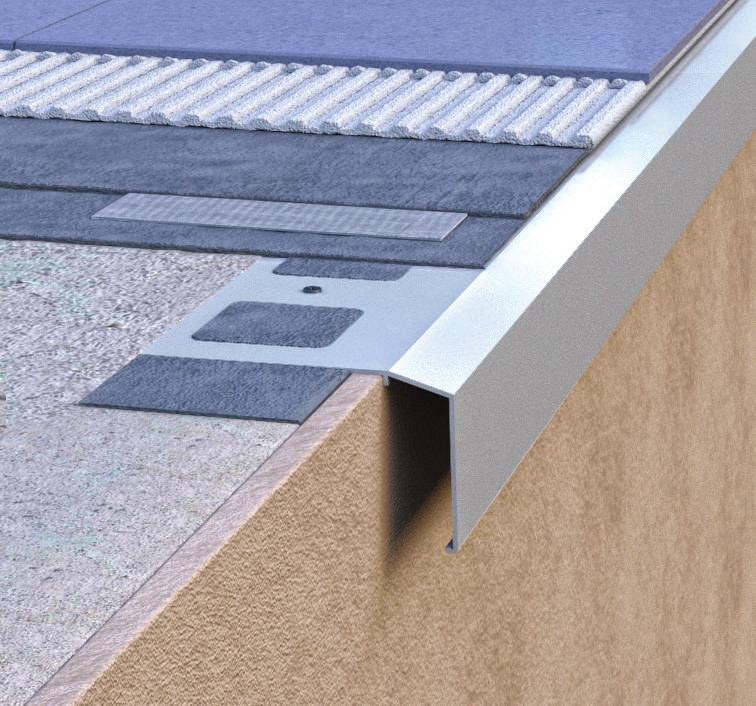

7 płytki ceramiczne;. zaprawa klejowa;. zaprawa uszczelniająca;. tasma wzmacniająca; 5. profil okapowy k0; 6. sznur dylatacyjny; 7. uszczelnienie elastyczne; 8. podkład cementowy; płytki ceramiczne;. zaprawa klejowa;. zaprawa uszczelniająca;. tasma wzmacniająca; 5. profil okapowy k0; 6. sznur dylatacyjny; 7. uszczelnienie elastyczne; 8. podkład cementowy;

8 PROFIL OKAPOWY K00 K00 jest najbardziej ekonomicznym profilem okapowym zapewniającym stabilne połączenie z podłożem oraz pełne odprowadzenie wody z posadzki. NZ 00/90 NW 00/90 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 L00 Łącznik OP 00 Odbojnik przyścienny PROFIL OKAPOWY K0 K0 jest profilem okapowym o charakterystycznym kształcie, zapewniającym pełne odprowadzenie wody z posadzki.profil nadaje balkonowi masywnego charakteru, dzięki przedłużonemu kapinosowi. NZ 0/90 Narożnik zewnętrzny 90 0 NW 0/90 Narożnik wewnętrzny 90 0 L0 Łącznik OP 0 Odbojnik przyścienny

9 6 5. płytki ceramiczne;. zaprawa klejowa;. zaprawa uszczelniająca;. tasma wzmacniająca; 5. profil okapowy k00; 6. podkład cementowy; 6 5. płytki ceramiczne;. zaprawa klejowa;. zaprawa uszczelniająca;. tasma wzmacniająca; 5. profil okapowy k0; 6. podkład cementowy;

10 PROFIL OKAPOWY K5 K5 jest najbardziej uniwersalnym profilem okapowym stosowanym do odwodnienia i wykończenia posadzek ceramicznych układanych na zaprawie klejowej. Zastosowany z profilem bocznym K5B pozwala obniżyć koszty wykończenia okapu tarasu czy balkonu. Posiada innowacyjny sposób połączenia z warstwą hydroizolacji poprzez taśmę Clever. K5 umożliwia dodatkowo montaż systemowej, aluminiowej rynny R50. NZ 5/90 NW 5/90 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 K5B Profil boczny L5 Łącznik OP 50/5 Odbojnik przyścienny K5 Łuk nacinany SYSTEM RYNNOWY R50 do profili K5 i W5 R50 Rynna aluminiowa Łącznik rynny Zaślepka rynny Lej spustowy

11 płytki ceramiczne;. zaprawa klejowa;. zaprawa uszczelniająca;. tasma clever; 5. profil okapowy k5; 6. sznur dylatacyjny; 7. uszczelnienie elastyczne; 8. podkład cementowy;

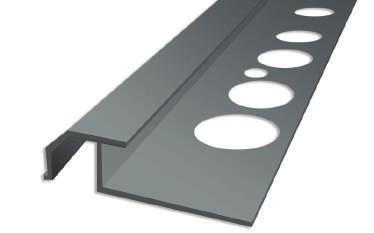

12 PROFILE SCHODOWE SC, SC, SC Profil SC ( wys. mm) i SC (wys. 8 mm) do wykończenia krawędzi tarasów naziemnych i schodów z posadzkami i okładzinami ceramicznymi. Zapewnia szczelne połaczenie z posadzką ceramiczną z jednoczesnym odprowadzeniem wody ze strefy okapowej. Jego unikalny kształt zapewnia pełną szczelność wzdłuż krawędzi posadzki pozwalając jednocześnie na swobodny odpływ wilgoci z warstw podposadzkowych w strefie okapowej. SC jest profilem do wykończenia krawędzi policzków schodów jak również cokołów. MATERIAŁY UZUPEŁNIAJĄCE BALKONY I TARASY Z POSADZKĄ Z PŁYTEK CERAMICZNYCH MG 75 Uchwyt rynnowy (do rynien Marley lub Gamrat) kpl = szt. haków MG szt wkrętów W G 75 Uchwyt rynnowy (do rynien Gamrat) kpl = szt. haków G szt wkrętów W Sznur dylatacyjny Ø 6

13 5. płytki ceramiczne;. zaprawa klejowa;. zaprawa uszczelniająca;. profil sc/sc; 5. profil cokołowy sc PL Taśma uszczelniająca (szer. cm) PLB Taśma uszczelniająca z paskiem butylu (szer. cm) CLEVER taśma wzmacniająca (szer. cm lub szer. 6 cm) do profili K5 i W5 PL NWW Narożniki uszczelniający wewnętrzny PL NWZ Narożniki uszczelniający zewnętrzny S60, S80 Szablon montażowy S60 - m (szer. 6 cm) S80 - m (szer. 8 cm)

14 PROFILE BALKONOWO- TARASOWE POSADZKA PODNIESIONA- WENTYLOWANA

15 PROFILE OKAPOWE gwarantowana ochrona antykorozyjna pełna szczelność w strefie okapu pewne i skuteczne odprowadzenie wody kompletne rozwiązanie do wykończenia okapu PODKŁADKI TARASOWE SMART ekonomiczne wykorzystanie dzięki możliwości dzielenia podkładki stabilne podparcie płyt krawędziowych prosty montaż

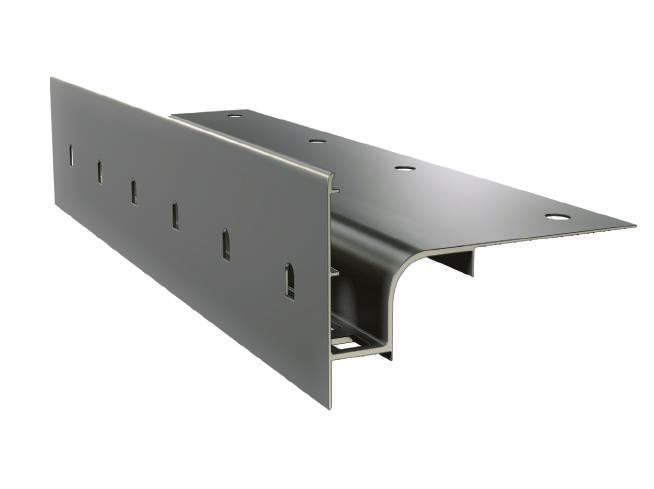

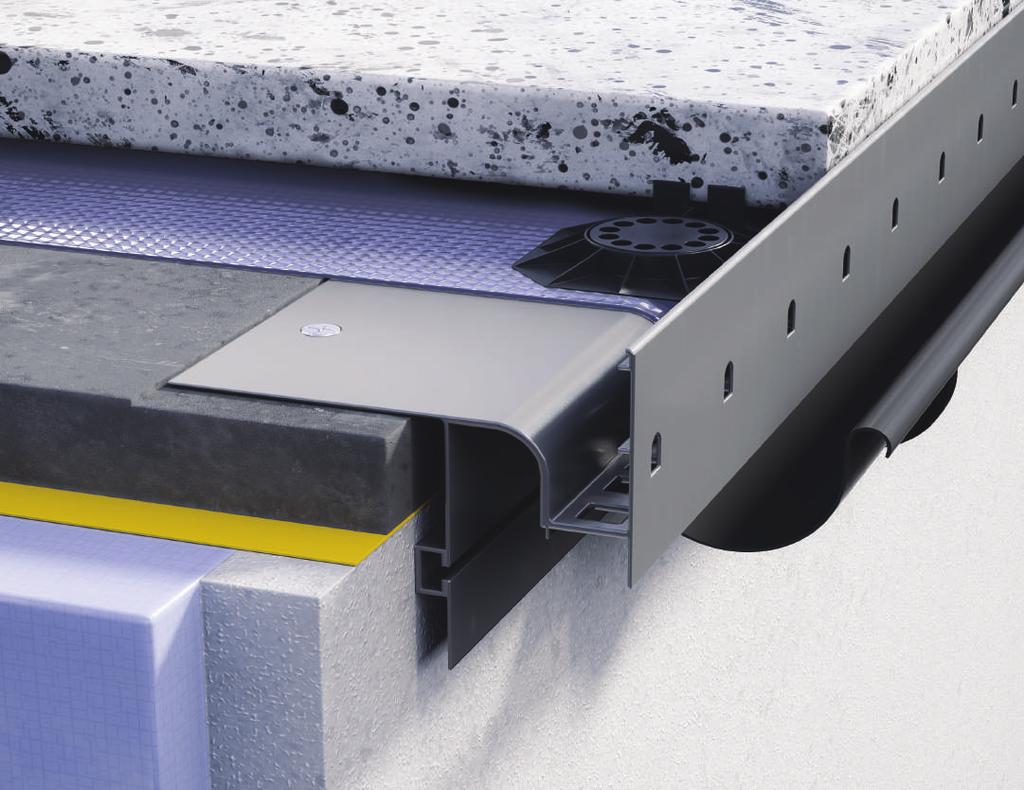

16 PROFIL OKAPOWY W0 W0 jest profilem stosowanym na tarasach i balkonach z posadzką podniesioną wentylowaną z płyt kamiennych, betonowych, ceramicznych grubowarstwowych układanych na podkładkach z odwodnieniem podpłytkowym. NZ W0/90 NW W0/90 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 LW0 Łącznik OP W0 Odbojnik przyścienny W0 Łuk nacinany PROFIL OKAPOWY W0R W0R jest profilem stosowanym na tarasach i balkonach z posadzką podniesioną wentylowaną z płyt kamiennych, betonowych lub ceramicznych grubowarstwowych układanych na podkładkach. Budowa profilu umożliwia systemowy montaż rynny przy użyciu haków rynnowych MG75 lub G75. NZ W0R/90 Narożnik zewnętrzny 90 0 NW W0R/90 Narożnik wewnętrzny 90 0 LW0R Łącznik OP W0R Odbojnik przyścienny MG 75/G 75 Hak rynnowy

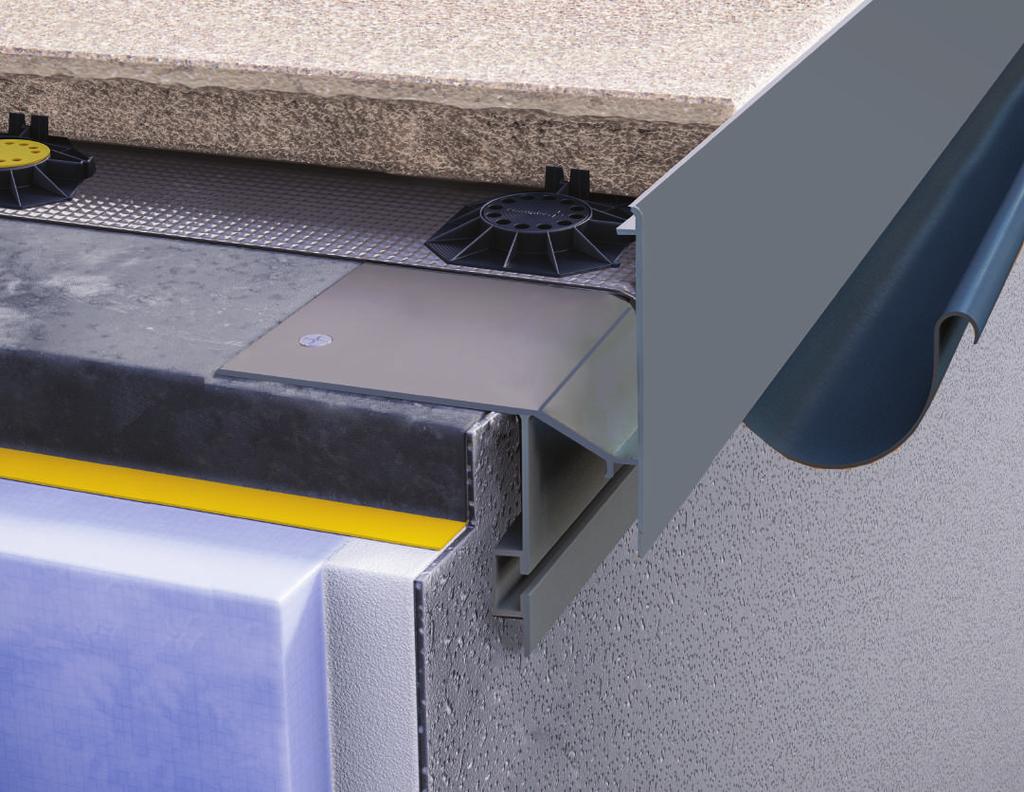

17 5. płyty gresowe, kamienne lub betonowe;. hydroizolacja;. podkładka smart;. profil okapowy w0; 5. podkład cementowy; 5. płyty gresowe, kamienne lub betonowe;. hydroizolacja;. podkładka smart;. profil okapowy w0r; 5. podkład cementowy;

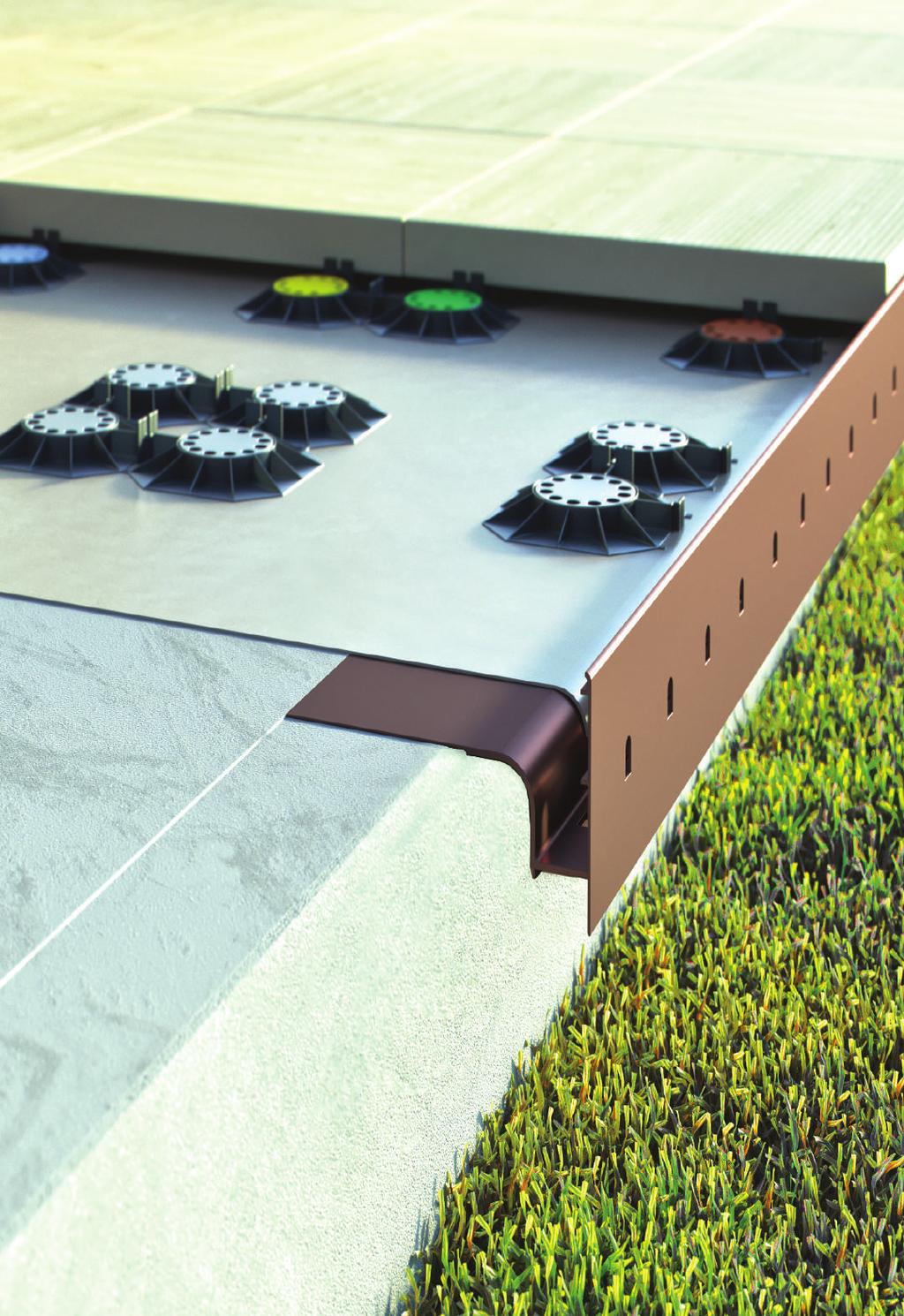

18 PROFIL OKAPOWY W5 W5 jest profilem stosowanym na tarasach i balkonach z posadzką podniesioną wentylowaną z płyt kamiennych, betonowych, ceramicznych grubowarstwowych układanych na podkładkach. Budowa profilu umożliwia zastosowanie kołnierza PVC lub taśmy Clever, co umożliwia szczelne połączenie z hydroizolacją. Sugeruje się wypełnienie spoin pomiędzy płytami i profilem wypełnieniem jak np. masa poliuretanowa lub MS POLIMER. NZ W5/90 Narożnik zewnętrzny 90 0 NW W5/90 Narożnik wewnętrzny 90 0 W5B Profil boczny LW5 Łącznik R50 Rynna W5 Łuk nacinany PROFIL OKAPOWY K60 K60 jest profilem stosowanym na tarasach i balkonach z posadzką z płyt kamiennych, betonowych lub ceramicznych grubowarstwowych, układanych na warstwie drenażowej utworzonej z mieszanki kruszywa lub na podkładkach tarasowych SMART. Budowa profilu umożliwia systemowy montaż rynny przy użyciu haków rynnowych MG75 lub G75. NZ 60/90 NW 60/90 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 L60 Łącznik OP 60 Odbojnik przyścienny MG 75/G75 Hak rynnowy

19 5 6. płyty gresowe, kamienne lub betonowe;. hydroizolacja;. podkładka smart;. kołnierz pvc / taśma clever5; 5. profil okapowy w5; 6. podkład cementowy; 5. płytygresowe, kamienne lub betonowe;. hydroizolacja;. podkładka smart;. profil okapowy k60; 5. podkład cementowy;

20 PODKŁADKA TARASOWA SMART PODKŁADKA TARASOWA UNI Tuleja dystansowa UNI Podkładka SMART Podkładka tarasowa MATERIAŁY POMOCNICZE Podkładki dystansowe 0,5 mm - mm Klin poziomujący MG 75 Uchwyt rynnowy (do rynien Marley lub Gamrat) kpl = szt. haków MG szt wkrętów W G 75 Uchwyt rynnowy (do rynien Gamrat) kpl = szt. haków G szt wkrętów W CLEVER taśma wzmacniająca (szer. cm lub szer. 6 cm) do profili K5 i W5 Kołnierz uszczelniający PVC do profili W5 SYSTEM RYNNOWY R50 do profili K5 i W5 S80 Szablon montażowy S80 - m (szer. 8 cm) R50 Rynna aluminiowa Lej spustowy Łącznik rynny Zaślepka rynny

21

22 PROFILE BALKONOWE POSADZKA ŻYWICZNA

23

24 PROFIL OKAPOWY K0 K0 jest profilem okapowym stosowanym na tarasach i balkonach z posadzkami żywicznymi cienkowarstwowymi. Wykonany jest z wysokiej jakości aluminium, pokrytego powłoką poliestrową. NZ 0/90 NW 0/90 L0/00 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 Łącznik OP 0/00 Odbojnik przyścienny PROFIL OKAPOWY K0 K0 jest profilem okapowym stosowanym na tarasach i balkonach z posadzkami żywicznymi typu kamienny dywan. Wykonany jest z wysokiej jakości aluminium, pokrytego powłoką poliestrową. NZ 0/90 NW 0/90 Narożnik zewnętrzny 90 0 Narożnik wewnętrzny 90 0 L0 Łącznik

25 . posadzka żywiczna cienkowarstwowa;. hydroizolacja;. profil k0;. podkład cementowy; 5. posadzka żywiczna kamienny dywan ;. hydroizolacja;. taśma wzmacniająca;. profil k0; 5.podkład cementowy;

26 PROFIL SZ0, SZ5 SZ0, SZ5 to profile pozwalające na wykończenie krawędzi stopni schodowych z okładzinami tzw. kamienny dywan przy grubości warstwy okładziny wynoszącej odpowiednio 0 mm lub 5 mm. Unikalna budowa profili schodowych pozwala na wykończenie zarówno krawędzi pomiędzy stopnicą i podstopnicą oraz stopnicą i policzkiem schodów. Przejście pomiędzy krawędziami wykonywane jest przez wygięcie profilu, zapewniając wysoką wytrzymałość oraz estetyczny wygląd. Dodatkowo kształt profilu i umieszczone wzdłuż otwory pozwalają na odprowadzenie wody z warstwy okładziny schodów. PROFIL V V jest profilem pozwalającym na wykończenie krawędzi stopni schodowych z okładziną typu kamienny dywan przy grubości warstwy okładziny wynoszącej odpowiednio 0 mm lub 5 mm. Kształt profilu i umieszczone wzdłuż otwory pozwalają na odprowadzenie wody z warstwy okładziny schodów.

27 . posadzka żywiczna kamienny dywan ;. hydroizolacja;. profil sz0/sz5;.podkład cementowy;. posadzka żywiczna kamienny dywan ;. hydroizolacja;. profil schodowy;.podkład cementowy;
