2 S t r o n a 2 S t r o n a 3 AGS Firma AGS Sp. z o.o. składa się z wykwalifikowanego zespołu specjalistów, którzy poprzez wieloletnią współpracę podczas realizacji kolejnych Spis treści 1.AGS Konsole ze stali nierdzewnej do mocowania elewacji wentylowanych Profile do mocowania elewacji wentylowanych Fasady słupowo-ryglowe - konsole do mocowania Żaluzje Rotule przegubowe Listwy dociskowe i maskujące Profile specjalnego przeznaczenia Dodatkowe usługi projektów badawczo rozwojowych (R&D) oraz inwestycyjnych rozwijali oraz doskonali swoje kompetencje spełniając oczekiwania wymagających, ale jednocześnie świadomych końcowego efektu klientów. Projektujemy i produkujemy systemy mocowań dla budownictwa. Od początku naszej działalności postawiliśmy na systemy i rozwiązania, które odróżniają się od produktów dostępnych na rynku krajowym i zagranicznym. Własna produkcja, daje nam dużą elastyczność niezbędną do realizacji zamówień wyrobów standardowych jak również indywidualnych rozwiązań, aby zagwarantować najwyższą jakość produktów w minimalnie krótkim czasie realizacji. Dzięki naszemu know-how, opracowane rozwiązania odpowiadają i zarazem spełniają nowe wytyczne Warunków Technicznych Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie w zakresie izolacyjności termicznej ścian z uwzględnieniem mostków termicznych. W tym zakresie pomysłowość i innowacyjność firmy jest udokumentowana poprzez dużą liczbę krajowych i międzynarodowych zastrzeżeń patentowych.

3 S t r o n a 4 S t r o n a 5 POTENCJAŁ FIRMY APROBATY TECHNICZNE Firma AGS Sp. z o.o. w zakresie doradztwa oferuje szeroką gamę usług doradczych, które pozwalają pod każdym względem na bezpieczne zrealizowanie inwestycji. Naszą kadrę tworzą specjaliści o szerokich kompetencjach technicznych w tym R&D, zarzadzania procesami realizacji budowy oraz finansami: Dział handlowy- nawiązuje kontakt z nowymi klientami oraz współpracuje z obecnymi, Dział koordynacji inwestycji- dba o właściwy przebieg procesu od sprzedaży do prawidłowego wykonania elementu zamówionego przez klienta, Dział techniczny- opracowuje nowe pomysły, technologie i przekształca wizje klientów w nowe projekty, Dział zaopatrzenia- szuka nowych dostawców materiałów oraz dba o stan magazynowy, Dział produkcji- wykonuje z należytą dokładnością elementy zaprojektowane przez dział techniczny, Dział kontroli jakości-dba o jakość i prawidłowość wykonanych elementów. Na swoje wyroby posiadamy wiele analiz, dokumentów formalno-prawnych oraz szereg badań, które potwierdzają parametry i właściwości prezentowanych produktów. Dział handlowy Są to między innymi: Dział kontroli jakości Dział koordynacji inwestycji Dokumenty potwierdzające spełnienie wymogów określonych w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013r. (poz.926). Zgodnie z zawartymi tam wytycznymi do 2021r. zaplanowano stopniowe obniżanie parametrów współczynnika przenikania ciepła dla przegród budowlanych. Dodatkowo przedmiotowe rozporządzenie określa procedury obliczeń, które brzmią: Dział produkcji Dział techniczny pkt Wartość współczynnika temperaturowego charakteryzującego zastosowane rozwiązanie konstrukcyjno-materiałowe należy obliczyć: dla przegród według Polskiej Normy, o której mowa w pkt 2.2.1,; Dział zaopatrzenia dla mostków cieplnych przy zastosowaniu przestrzennego modelu przegrody według Polskiej Normy dotyczącej obliczania strumieni cieplnych i temperatury powierzchni. Spełnienie wymogów nie odpadania podczas pożaru w określonym przez przepisy czasie. Niniejsze wymogi zostały zawarte w Warunkach Technicznych Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie, a konkretnie w 225, który mówi:

4 S t r o n a 6 Elementy okładzin elewacyjnych powinny być mocowane do konstrukcji budynku w sposób uniemożliwiający ich odpadanie w przypadku pożaru w czasie krótszym niż wynikający z wymaganej klasy odporności ogniowej dla ściany zewnętrznej, określonej w 216 ust. 1, odpowiednio do klasy odporności pożarowej budynku, w którym są one zamocowane Materiał wykonania konsol AGS (stal nierdzewna) ma temperaturę topnienia ponad C. Tym samym jest ona niższa od temperatury rozwiniętego pożaru zgodnie z którym wykonuje się testy ogniowe np. w Instytucie Techniki Budowlanej. Pozwala to spełnić zapisy 225 Warunków Techniczny jakim Powinny Odpowiadać Budynki i Ich Usytuowanie. S t r o n a 7 Stal nierdzewna jest materiałem, który posiada tzw. zgodność chemiczną z alkaicznymi materiałami budowlanymi. Dlatego też, stosowanie jakichkolwiek podkładek nie jest konieczne, a tym samym podnosi to izolacyjność termiczną rozwiązania. Konsole ze stali nierdzewnej do mocowania elewacji wentylowanych OPIS SYSTEMU W związku ze zmianami jakie wprowadził Minister Transportu, Budownictwa i Gospodarki Morskiej w dniu r., firma AGS oferuje Państwu konsole termiczne. Od 2014 r. zaostrzyły się wymagania co do współczynników przenikania ciepła. Tabela poniżej pokazuje jak zmienia się ten współczynnik w odniesieniu do ścian zewnętrznych. Rok Współczynnik UU cc mmmmmm dla ścian zewnętrznych ,25 WW mm 2 KK ,23 WW mm 2 KK ,20 WW mm 2 KK Firma AGS wychodząc naprzeciw tym oczekiwaniom oferuje konsole HI oraz HI+, które spełniają wymagania z 2021r. Są to specjalnie zaprojektowane elementy ze stali nierdzewnej, które dzięki swym parametrom oraz specjalnemu kształtowi wykazują lepsze właściwości. Specjalne otworowania (konsole HI+) oraz wytłoczenia (konsole HI oraz HI+) wydłużają drogę przejścia temperatury przez konsolę. Konsola nierdzewna typu HI Fotografia pokazująca całkowite zniszczenie podkonstrukcji aluminiowej w strefie pasa nadprożowopodokiennego

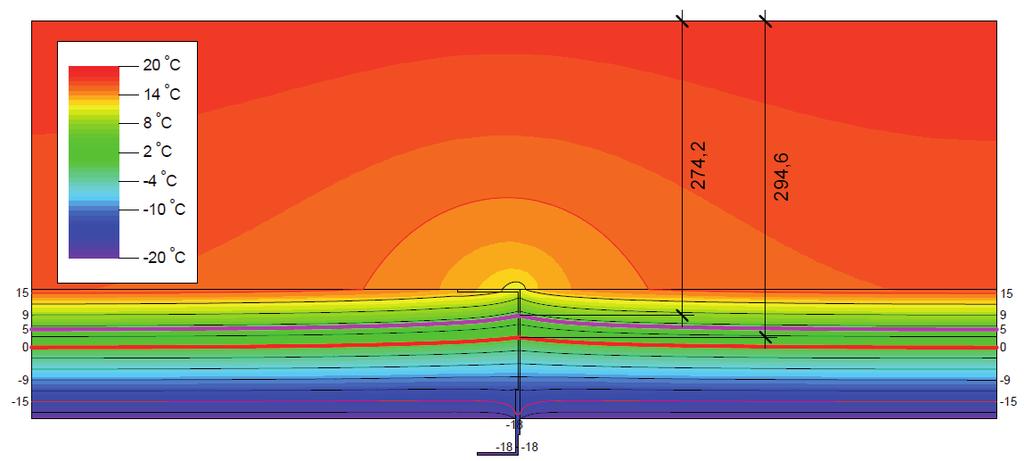

5 Tytu³ rys. Nr rysunku: Skala: 1:1 Data rev. Rev Tytu³ rys. Nr rysunku: Skala: 1:1 Data rev. Rev S t r o n a 8 S t r o n a 9 DOSTĘPNE PRODUKTY Konsola nierdzewna o bardzo wysokich parametrach izolacyjności termicznej typu HI+ Wychodząc naprzeciw oczekiwaniom Architektów, Projektantów czy Konstruktorów budynków mamy do zaoferowania Państwu 4 typy konsol AGS. W zależności od odległości płaszczyzny elewacji wentylowanej od płaszczyzny konstrukcji budynku oferujemy 6 różnych wysięgów (,140,170,210,250 i 290mm). Oprócz tego jesteśmy w stanie wykonać konsole według indywidualnych zamówień. I typ to konsole HI SLIDING, które oferujemy w 6 różnych wysięgach Y oraz 5 różnych szerokościach Z. II typ to konsole HI CORRIER, które oferujemy w 6 różnych wysięgach Y oraz 4 różnych szerokościach Z. Lp. Nazwa/typ konsoli Y [mm] Z [mm] A [mm] 1 KONSOLA AGS HI Z1 VC--70-SLIDING KONSOLA AGS HI Z1 VC--100-SLIDING KONSOLA AGS HI Z1 VC--130-SLIDING KONSOLA AGS HI Z1 VC--160-SLIDING KONSOLA AGS HI Z1 VC--190-SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING KONSOLA AGS HI Z1 VC SLIDING Lp. Nazwa/typ konsoli Y [mm] Z [mm] A [mm] 1 AGS HI Z2 VC--100-CORRIER KONSOLA 2 KONSOLA AGS HI Z2 VC--130-CORRIER KONSOLA AGS HI Z2 VC--160-CORRIER KONSOLA AGS HI Z2 VC--190-CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER KONSOLA AGS HI Z2 VC CORRIER Rozkład izoterm przy zastosowaniu konsoli nierdzewnej HI, pokazuje, że na murze w miejscu styku konsoli mamy temperaturę ponad 10 0 C, a cały mur przez swoją grubość nie wykazuje znacznych zaburzeń MATERIAŁ: NORMA EN AISI/ASTM NAZWA PRZEWODNOŚĆ CIEPLNA -... W/(mxK) DIN X5CrNi18-10 KONSOLA AGS HI Z1 VC-Y-Z-SLIDING [AGS HI-Z1] VC-Y-Z-SLIDING MATERIAŁ: NORMA EN AISI/ASTM NAZWA PRZEWODNOŚĆ CIEPLNA -... W/(mxK) DIN X5CrNi18-10 KONSOLA AGS HI Z2 VC-Y-Z-CORRIER [AGS HI-Z2] VC-Y-Z-CORRIER termicznych. Powoduje to ograniczone przewodzenie zimna w głąb ściany przykrytej wełna mineralną.

6 Tytu³ rys. Nr rysunku: Skala: 1:1 Data rev. Rev Tytu³ rys. Nr rysunku: Skala: 1:1 Data rev. Rev S t r o n a 10 S t r o n a 11 III typ to konsole HI+ SLIDING, które oferujemy w IV typ to konsole HI+ CORRIER, które oferujemy w Bezproblemowe zastosowanie materiału izolacyjnego każdej grubości 6 różnych wysięgach Y oraz 5 różnych 6 różnych wysięgach Y oraz 4 różnych Możliwość wykonania elewacji wentylowanej z paneli aluminiowych (np. Alucobond, Reynobond), szerokościach Z. szerokościach Z. paneli PV (fotowoltaika), płyt włókno-cementowych, HPL, kompozytowych, z betonu architektonicznego, żaluzji itp. Długi okres użytkowania Usuwanie szkód nie wymaga dużego nakładu pracy i jest możliwe bez śladów ingerencji Wyrównywanie powierzchni (tolerancja ±20mm) za pomocą konsol, bez stosowania dodatkowych podkładek PRZYKŁADOWE ROZWIĄZANIA Lp. Nazwa/typ konsoli Y [mm] Z [mm] A [mm] 1 KONSOLA AGS HI+ Z3 VC--70-SLIDING KONSOLA AGS HI+ Z3 VC--100-SLIDING KONSOLA AGS HI+ Z3 VC--130-SLIDING KONSOLA AGS HI+ Z3 VC--160-SLIDING KONSOLA AGS HI+ Z3 VC--190-SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING KONSOLA AGS HI+ Z3 VC SLIDING Lp. Nazwa/typ konsoli Y [mm] Z [mm] A [mm] 1 AGS HI+ Z4 VC--100-CORRIER KONSOLA 2 KONSOLA AGS HI+ Z4 VC--130-CORRIER KONSOLA AGS HI+ Z4 VC--160-CORRIER KONSOLA AGS HI+ Z4 VC--190-CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER KONSOLA AGS HI+ Z4 VC CORRIER Przekrój poziomy przez standardową elewację wentylowaną Opis: MATERIAŁ: NORMA EN AISI/ASTM NAZWA PRZEWODNOŚĆ CIEPLNA -... W/(mxK) DIN X5CrNi18-10 KONSOLA AGS HI+ Z3 VC-Y-Z-SLIDING [AGS HI+ -Z3] VC-Y-Z-SLIDING MATERIAŁ: NORMA EN AISI/ASTM NAZWA PRZEWODNOŚĆ CIEPLNA -... W/(mxK) DIN X5CrNi18-10 KONSOLA AGS HI+ Z4 VC-Y-Z-CORRIER [AGS HI+ -Z4] VC-Y-Z-CORRIER 1- Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6- Taśma oddzielająca 7-VHF Plattenniet / Nit do płyt 8- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne ZALETY KONSOL NIERDZEWNYCH AGS Zgodność chemiczna z alkalicznymi materiałami budowlanymi- nie ma konieczności stosowania podkładek, które wypadają podczas pożaru (podkładki wymagane są przy konsolach aluminiowych) Wysoka temperatura topnienia stali nierdzewnej ponad 1400 C Ograniczają przewodzenie zimna w głąb ściany pokrytej wełna mineralną Konsole nośne można wykonać ze stali grubości 2mm (parametry porównywalne do konsol aluminiowych z gr. 4mm)

7 S t r o n a 12 S t r o n a 13 Przekrój pionowy przez standardową elewację wentylowanej Narożnik wewnętrzny-przekrój przez standardową elewację wentylowaną Opis: Opis: 1- Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6-Taśma oddzielająca 7- VHF Plattenniet / Nit do płyt 7- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6- Taśma oddzielająca 7- VHF Plattenniet / Nit do płyt 8- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne 14- VHF L-Profil 18/40 / Kątownik 18/ Narożnik zewnętrzny-przekrój przez standardową elewację wentylowaną 15 Opis: Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6-Taśma oddzielająca 7- VHF Plattenniet / Nit do płyt 8- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne 14- VHF L-Profil 18/40 / Kątownik 18/ Narożnik z siatką zbrojącą Inne przykładowe rozwiązania mogą Państwo uzyskać kontaktując się z naszym Działem Technicznym. Kontakt tel Profile do mocowania elewacji wentylowanych OPIS SYSTEMU W celu zachowania kompatybilności systemu do mocowania elewacji wentylowanych firma AGS opracowała nowe rozwiązania profili nośnych, do których mocowane są elementy wykończenia elewacji, np. panele aluminiowe (np. Alucobond, Reynobond), panele PV (fotowoltaika), płyty włókno-cementowe, HPL, kompozytowe, z betonu architektonicznego, żaluzje i itp. Jest to uzupełnienie do konsol nierdzewnych AGS, które poprzez specjalnie zaprojektowane zamki łącza się profilami nośnymi i nadają płaszczyznę do montażu okładzin. Poprzez takie połączenie można

8 S t r o n a 14 S t r o n a 15 niwelować nierówności np. ścian na których zawieszana jest elewacja (tolerancje w zakresie ±20mm) bez konieczności stosowania podkładek wyrównujących. Profil nośny T2 Dodatkowo profile nośne T1, T2, T* oraz K1 mają specjalnie zaprojektowane ryflowane powierzchnie, które zapewniają lepszą trwałość połączenia pomiędzy elementami nośnymi a elementem wykończenia elewacji wentylowanej. Y X Profil nośny T2 40x50x2 Ix 4,45 cm4 Iy 0,973 cm4 Pole 1,718 cm2 DOSTĘPNE PRODUKTY Profile nośne firmy AGS wykonane są z aluminium. Zaletą tego materiału jest niewielka waga, która nie obciąża dodatkowo konstrukcji nośnej. Projektując nowe elewacje wskazane jest wykonanie obliczeń statycznych uwzględniających parametry fizyczne naszych profili. Profil nośny K1 Profile nośne w połączeniu z konsolami ze stali nierdzewnej firmy AGS nie wymagają zastosowania przekładek, ponieważ na styku stal nierdzewna i aluminium nie dochodzi do korozji wżerowej materiałów. Są one tak zaprojektowane, by umożliwić prosty i szybki montaż. Profil nośny T1 Y X Kątownik 1 50x40x2 Ix 4,43 cm4 Iy 2,48 cm4 Pole 1,705 cm2 Profil nośny T1 Profil K2 Y 100x50x2 Ix 5,74 cm4 Iy 15,22 cm4 Pole 2,818 cm2 Y Kątownik 2 X X 40x18x2 Ix 0,256 cm4 Iy 1,89 cm4 Pole 1, cm2

9 S t r o n a 16 S t r o n a 17 Profil A Przykładowe zastosowanie profilu nośnego A-ściana Profil nośny A - AGS Wkręt stalowy Tulejka rozprężna Przekładka izolacyjna Y Płyta cementowa Przekładka izolacyjna X Profil nośny A 74x20x2 Ix 17,14 cm4 Iy 1,35 cm4 Pole 2,803 cm2 Profil nośny T2 AGS Mocowanie izolacji (rdzeń stal nierdzewna) Szczelina wentylacyjna Podłoże nośne Jest to specjalnie zaprojektowany profil, który może być montowany, klejony w miejscach, gdzie nie wymagana jest izolacja ściany oraz nie ma konieczności niwelowania nierówności powierzchni, na której się go montuje. Można go stosować na zewnątrz jak i we wnętrzu budynku. Montaż jakiejkolwiek okładziny ściennej lub sufitu podwieszanego za pomocą profilu A firmy AGS jest bardzo prosty i szybki. Demontaż również przebiega bezproblemowo, bez niszczenia materiału i używania specjalnego sprzętu. Możliwa jest regulacja w pionie (ściany) w zakresie do 7mm poprzez specjalnie zaprojektowane kanały, które blokuje się śrubami. Profil nośny A ma zastosowanie również w sufitach podwieszanych, a odpowiednie otworowanie umożliwia pracę dylatacyjną. Profil A firmy AGS można kleić między innymi do: Szkła Płyt HPL Płyt włókno-cementowych Paneli aluminiowych. Przykładowe zastosowanie profilu nośnego A-sufit Podłoże nośne Wkręt stalowy Profil nośny A - AGS Otwór umożliwiający pracę dylatacyjną Przekładka izolacyjna Tulejka rozprężna Płyta cementowa Profil nośny T2 AGS Przekładka izolacyjna Szczelina wentylacyjna Mocowanie izolacji (rdzeń stal nierdzewna)

10 S t r o n a 18 S t r o n a 19 Przykładowe zastosowanie profilu nośnego A klejenie -ściana Przykładowe zastosowanie profilu nośnego A -mocowanie modułów fotowoltaicznych, przekrój pionowy Profil nośny A - AGS Wkręt stalowy Klej konstrukcyjne do tego typu rozwiązań Płyta cementowa Przekładka izolacyjna Profil nośny T2 AGS Mocowanie izolacji (rdzeń stal nierdzewna) Przekładka izolacyjna Modul fotowoltaiczny Przekładka izolacyjna Wkret stalowy Tulejka rozprezna Profil nosny T2 AGS Profil nosny A - AGS Szczelina wentylacyjna Podłoże nośne Mocowanie izolacji (rdzeń stal nierdzewna) Szczelina wentylacyjna Przykładowe zastosowanie profilu nośnego A klejenie -sufit Przykładowe zastosowanie profilu nośnego A -mocowanie modułów fotowoltaicznych, przekrój poziomy Podłoże nośne Podloze nosne Wkręt stalowy Profil nośny A - AGS Otwór umożliwiający pracę dylatacyjną Kleje konstrukcyjne do tego typu rozwiązań Profil nosny T2 - AGS Płyta cementowa Profil nośny T2 AGS Przekładka izolacyjna Szczelina wentylacyjna Mocowanie izolacji (rdzeń stal nierdzewna) Modul fotowoltaiczny Profil nosny T2 AGS Przekladka izolacyjna Szczelina wentylacyjna

11 S t r o n a 20 S t r o n a 21 Potwierdzeniem spełnienia &225 jest Opinia Techniczna wystawiona przez Zespół Laboratoriów Profil nośny T* Badawczych GRYFITLAB, który na zlecenie firmy AGS Sp. z o.o. przebadał i sprawdził zachowanie elementów mocujących i nośnych AGS podczas pożaru. Instytut badawczy potwierdza, że konsole nierdzewne AGS oraz profile aluminiowe AGS z wkładami ze stali nierdzewnej uniemożliwiają odpadanie elementów okładzin elewacyjnych w czasie co najmniej Y X Profil nośny T* 100x50x2 Ix 5,89 cm4 Iy 18,25 cm4 Pole 3,214 cm2 minut. Natomiast system profili aluminiowych AGS bez wkładów ze stali nierdzewnej odpadanie elementów okładzin elewacyjnych w czasie co najmniej 60 minut. uniemożliwia Profil nośny T* przeznaczony jest do montowania na elewacjach zewnętrznych. Dzięki odpowiedniemu zamontowaniu go w podkonstrukcji pod elewację wentylowaną spełniony zostaje warunek zapisany w Warunkach Technicznych Jakim Powinny Odpowiadać Budynki i ich Usytuowanie, a konkretnie &225, który mówi: Elementy okładzin elewacyjnych powinny być mocowane do konstrukcji budynku w sposób uniemożliwiający ich odpadanie w przypadku pożaru w czasie krótszym niż wynikający z wymaganej klasy odporności ogniowej dla ściany zewnętrznej, określonej w 216 ust. 1, odpowiednio do klasy odporności pożarowej budynku, w którym są one zamocowane Profil nośny T* posiada profesjonalnie zaprojektowane kanały, w które można wkładać przedłużenia i podwieszać konstrukcję do wyższej kondygnacji. Jest bardzo dobre rozwiązanie, które spełnia w/w wymogi.

12 S t r o n a 22 S t r o n a 23 Fragment elewacji wentylowanej podczas pożaru Profile U, F, Z A A Kondygnacja +3 Kondygnacja +2 Profil U Profil Z Profil F Detal Przykładowe zastosowanie profili U, F, Z- przekrój pionowy Profil nośny T1 AGS Panel aluminiowy Profil U AGS Uszczelka AGS Profil S AGS Panel aluminiowy Mocowanie izolacji (rdzeń stal nierdzewna) Przekrój A-A

13 S t r o n a 24 S t r o n a 25 Przykładowe zastosowanie profili U, F, Z-przekrój poziomy Przykładowe zastosowanie profili U, F, Z-dół okna, przekrój pionowy Wykończenie-obróbka blacharska Profil Z AGS Panel aluminiowy Mocowanie izolacji (rdzeń stal nierdzewna) Profil nośny T1 AGS Przykładowe zastosowanie profili U, F, Z-góra okna, przekrój pionowy Przykładowe zastosowanie profili U, F, Z-okno, przekrój poziomy Wykończenie -obróbka blacharska Panel aluminiowy Profil nośny T1 AGS Profil nośny T1 AGS Mocowanie izolacji (rdzeń stal nierdzewna) Mocowanie izolacji (rdzeń stal nierdzewna) Panel aluminiowy Profil F AGS Profil U AGS Uszczelka AGS Wykończenie-obróbka blacharska

14 S t r o n a 26 S t r o n a 27 ZALETY PROFILI NOŚNYCH AGS PRZYKŁADOWE ROZWIĄZANIA Zapewniają kompatybilność konstrukcji pod elewacje wentylowane- jeden producent, łatwość montażu poprzez zamki Nie zachodzi korozja wżerowa na styku stal nierdzewna aluminium- nie ma konieczności stosowania przekładek Profile nośne nadają płaszczyznę pod montaż okładzin elewacyjnych Niwelacja nierówności ścian, sufitów w zakresie ±20mm- nie ma konieczności stosowania podkładek Specjalnie zaprojektowane ryflowane powierzchnie, które zapewniają lepszą trwałość połączenia pomiędzy elementami nośnymi a elementem wykończenia elewacji wentylowanej. Montaż okładzin za pomocą profilu A jest bardzo szybki i prosty Znaczne ułatwienie w spełnienie wymogów &225 -odpowiedni montaż profilu T* Niewielki ciężar profili Możliwość wykonania elewacji wentylowanej z paneli aluminiowych (np. Alucobond, Reynobond), paneli PV (fotowoltaika), płyt włókno-cementowych, HPL, kompozytowych, z betonu architektonicznego, żaluzji itp. Długi okres użytkowania Usuwanie szkód nie wymaga dużego nakładu pracy i jest możliwe bez śladów ingerencji 11 Przekrój poziomy przez standardową elewację wentylowaną Opis: 1- Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6- Taśma oddzielająca 7-VHF Plattenniet / Nit do płyt 8- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne Przekrój pionowy przez standardową elewację wentylowanej Opis: Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6-Taśma oddzielająca 7- VHF Plattenniet / Nit do płyt 7- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne

15 TYTUŁ RYSUNKU: NUMER RYSUNKU: TYTUŁ RYSUNKU: NUMER RYSUNKU: S t r o n a 28 S t r o n a 29 Narożnik zewnętrzny-przekrój przez standardową elewację wentylowaną Fasady słupowo-ryglowe - konsole do mocowania Opis: 1- Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6-Taśma oddzielająca 7- VHF Plattenniet / Nit do płyt 8- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne 14- VHF L-Profil 18/40 / Kątownik 18/ Narożnik z siatką zbrojącą OPIS SYSTEMU Konsole do mocowania fasad słupowo-ryglowych powinny być wytrzymałe, lekkie i odporne na warunki atmosferyczne. Firma AGS oferuje Państwu tłoczone konsole aluminiowe, które spełniają te trzy podstawowe kryteria. Konsole firmy AGS mają optymalny kształt, który pozwala na regulację nierówności ścian, otworów bez 10 4 konieczności stosowania podkładek wyrównujących. DOSTĘPNE PRODUKTY Narożnik wewnętrzny-przekrój przez standardową elewację wentylowaną Konsola do fasad słupowo-ryglowych Correier Konsola do fasad słupowo-ryglowych Sliding Opis: Tynk systemowy AirTec 2- Wartwa zbrojona siatką Ct 650/ Płyta cementowa Bluclad - SINIAT 4- Mocowanie izolacji (rdzeń stal nierdzewna) 5- Kotwa mocująca 6- Taśma oddzielająca 7- VHF Plattenniet / Nit do płyt 8- Nit do podkonstukcji Profil nośny T2 AGS 11- Szczelina wentylacyjna płyta termoizolacyjna laminowana włókniną szklaną dla polepszenia ochrony przed zawilgoceniem i zwiększenia sztywności 13- Podłoże nośne 14- VHF L-Profil 18/40 / Kątownik 18/ NAZWA A B NAZWA A B Konsola AGS typu KF1-A100/B150-CR Konsola AGS typu KF1-A100/B-SL 100 Konsola AGS typu KF1-A100/B-CR 100 Konsola AGS typu KF1-A100/B100-SL Konsola AGS typu KF1-A100/B100-CR Konsola AGS typu KF1-A100/B80-SL Konsola AGS typu KF1-A100/B80-CR Konsola AGS typu KF1-A100/B60-SL Konsola AGS typu KF1-A/B150-CR 150 Konsola AGS typu KF1-A/B-SL Konsola AGS typu KF1-A/B-CR Konsola AGS typu KF1-A/B100-CR Konsola AGS typu KF1-A/B80-CR KONSOLE AGS DO MOCOWANIA ELEWACJI SŁUPOWO-RYGLOWYCH AGS KF1-CORRIER/REWO SKALA 1:1 DATA REV. REV Konsola AGS typu KF1-A/B100-SL Konsola AGS typu KF1-A/B80-SL Konsola AGS typu KF1-A/B60-SL KONSOLE AGS DO MOCOWANIA ELEWACJI SŁUPOWO-RYGLOWYCH AGS KF1-SLIDING/REWO SKALA 1:1 DATA REV. REV Inne przykładowe rozwiązania mogą Państwo uzyskać kontaktując się z naszym Działem Technicznym. Kontakt tel

16 1,9 S t r o n a 30 S t r o n a 31 ZALETY KONSOL SŁUPOWO-RYGLOWYCH AGS Żaluzje Niewielka masa- nie obciąża dodatkowo konstrukcji nośnej budynku Nie ulegają korozji- odporność na warunki atmosferyczne Duży zakres regulacji nierówności podłoża, na którym są montowane Łatwy montaż i demontaż bez uszkodzeń materiału Konsole tłoczone- brak naprężeń wewnętrznych Duża estetyka wykonania OPIS SYSTEMU System żaluzji firmy AGS 53Z jest nowoczesnym rozwiązaniem, który ochroni wnętrze budynku przed nadmiernym nasłonecznieniem i nagrzaniem. Grzebienie oraz lamele wykonane są z aluminium, co czyni system żaluzji 53Z lekkim. Nie obciąża on konstrukcji przez co można mocować żaluzje nie tylko do ścian, ale i do fasad. Lamele nachylone są pod optymalnym kątem 36. Minimalny przepływa powietrza dla żaluzji 53Z wynosi 67%. PRZYKŁADOWE ROZWIĄZANIA DOSTĘPNE PRODUKTY System żaluzji 53Z Tolarancja ±20mm Na rysunku powyżej pokazany jest zakres regulacji nierówności podłoża za pomocą konsol firmy AGS bez 105, ,5 Żaluzje 53Z Lamela Grzebień Wx 1, cm3 Wy 1, cm3 Pole 1,294 4,3005 cm2 Obwód 16,926 39,4010 cm stosowania podkładek wyrównujących. 53 2,3 52

17 S t r o n a 32 S t r o n a 33 ZALETY SYSTEMU ŻALUZJI 53Z AGS Przykładowe mocowanie żaluzji do ściany bez ocieplenia Podłoże nośne Profil nośny T2 - AGS Nit mocujący Lekka konstrukcja- możliwość mocowania do ścian oraz fasad Ochrona przed znacznym nagrzaniem i nasłonecznieniem Wysoka akustyka Prosty sposób montażu Wysoka estetyka wykonania Możliwość malowania żaluzji Możliwość docięcia lamel i grzebieni na dowolny wymiar PRZYKŁADOWE ROZWIĄZANIA Przykładowe mocowanie żaluzji do ściany z ociepleniem Profil nośny T2 - AGS Nit mocujący Żalujze AGS 53Z Mocowanie izolacji (rdzeń stal nierdzewna) Podłoże nośne Żalujze AGS 53Z Wyrzutania lub czerpnia powietrza Rotule przegubowe OPIS SYSTEMU Rotule przegubowe firmy AGS to system, który cechuje solidność konstrukcji, wysoka jakość materiału oraz wysoka estetyka wykonania. Rotule wykonane są ze stali nierdzewnej 316 szlifowanej, która bardzo dobrze prezentuje się w połączeniu ze szkłem. Szlif pozwala ukryć ewentualne rysy, które mogą powstać w czasie użytkowania. Firma AGS oferuje Państwu dwa typy rotul przegubowych ze skręcanym trzpieniem: Rotule typu A (talerzyk 59mm), Rotule typu B (talerzyk 46mm)

18 S t r o n a 34 S t r o n a 35 DOSTĘPNE PRODUKTY PRZYKŁADOWE ROZWIĄZANIA Firma AGS oferuje Państwu dwa typu rotul ze skręcanym trzpieniem. Rotula firmy AGS typu A posiada talerzyk o średnicy 59mm. Za jej pomocą można montować tafle szklane grubości od 13 do 21mm. Natomiast rotule typu B mają talerzyk o średnicy 46mm, zakres grubości szkła jest taki sam, ale krawędź szkła musi być fazowana. Dokładniej pokazują to schematyczne rysunki. Rotule firmy AGS można stosować w: Daszkach całoszklanych, Balustradach całoszklanych, Fasadach całoszklanych, Ściankach i drzwiach całoszklanych, Świetlikach. Przykładowe zastosowanie rotul -mocowanie modułów fotowoltaicznych, przekrój pionowy Modul fotowoltaiczny Omega Rotula AGS Profil nosny T2 AGS ZALETY ROTUL AGS Solidna konstrukcja Wysoka jakość materiału Wysoka estetyka wykonania Szlif maskujący ewentualne rysy powstałe w czasie użytkowania Możliwość obrotu elementu w zakresie ± 20,71 - wyklucza to ryzyko spękania szkła od obciążeń wywołanych parciem lub ssaniem wiatru Mocowanie izolacji (rdzeń stal nierdzewna) Szczelina wentylacyjna

19 S t r o n a 36 S t r o n a 37 Przykładowe zastosowanie rotul-mocowanie modułów fotowoltaicznych, przekrój poziomy DOSTĘPNE PRODUKTY Podłoże nosne Listwa dociskowa Listwy maskujące Przekladka izolacyjna Modul fotowoltaiczny Profil nosny T2 AGS Szczelina wentylacyjna Rotula AGS Modul fotowoltaiczny Omega Listwy dociskowe i maskujące OPIS SYSTEMU Listwy dociskowe firmy AGS wykonane są z aluminium. Służyć mogą nie tylko jako element fasady słupowo-ryglowej. Można je wykorzystać wszędzie tam, gdzie zachodzi potrzeba szczelnego zamknięcia. Uszczelki osadzone w listwie dociskowej będą znaczniej lepiej (efektywniej) spełniać swoją rolę, ponieważ będą utwierdzone. Nie dojdzie do sytuacji, że element uszczelniający wypadnie, wysunie się podczas pracy np. dylatacyjnej lub wynikającej ze zwykłego użytkowania. Listwy maskujące firmy AGS wykonane są ze stali nierdzewnej 316 (szlif różny). Razem z listwą dociskową firmy AGS tworzą idealnie współpracujący ze sobą system uszczelniający, który może zarazem dobrze prezentować się na elewacji. Poniżej zaprezentowano kilka przykładowych listew maskujących, możemy jednak wykonać również inne rodzaje według Państwa wymagań. ZALETY LISTEW DOCISKOWYCH I MASKUJĄCYCH AGS Wysoka estetyka wykonania Zabezpieczenie uszczelki przed wysunięciem lub wypadnięciem Niewielka masa listwy Ułatwiony montaż, osadzenie elementów uszczelniających Estetyczny wygląd fasady

20 S t r o n a 38 S t r o n a 39 Profile specjalnego przeznaczenia OPIS SYSTEMU Firma AGS w swojej ofercie posiada również profile aluminiowe specjalnego przeznaczenia. Oferujemy Państwu 5 różnych rodzajów, dostępnych w stanie surowym lub lakierowanym (RAL). Specjalnie zaprojektowany kształt poprawia znacznie parametry fizyczne profili. Można je stosować między innymi jako podkonstrukcję do montowania modułów fotowoltaicznych lub solarnych. Profil Profil z uszczelką Profil DOSTĘPNE PRODUKTY Profil Profil Profil Profil Profil Profil Dodatkowe usługi Firma AGS Sp. z o.o. w zakresie doradztwa oferuje szeroką gamę usług doradczych, które pozwalają pod każdym względem na bezpieczne zrealizowanie inwestycji. Naszą kadrę tworzą specjaliści o szerokich kompetencjach technicznych w tym R&D, zarzadzania procesami realizacji budowy oraz finansami. Szczegółowy zakres naszych usług doradczych to: doradztwo techniczne, nadzorowanie inwestycji związanej z procesem projektowym i realizacyjnym elewacji budynku oraz innych elementów takich jak okna, drzwi, świetliki, ekrany akustyczne itp. doradztwo przy wprowadzaniu indywidulanych rozwiązań technicznych, opinie i ekspertyzy techniczne, sporządzenie wycen i kosztorysów, obliczenia i analizy cieplne zastosowanych rozwiązań w aspekcie montażu do elementów budynków, obliczenia i analizy konstrukcyjno-wytrzymałościowe.

21 S t r o n a 40 Zakres naszych prac jest uzależniony od oczekiwań zleceniodawcy. Istnieje możliwość dostosowania zakresu prac indywidualnie dla każdego projektu. Wszystkie prace wykonujemy z dbałością o interesy Zleceniodawcy. Firma AGS Sp. z o.o. poza opracowywaniem wszelkiego rodzaju systemowych technik zamocowań na co dzień zajmuje się również projektowaniem elewacji lub jej elementów składowych. W ramach tych usług naszym klientom oferujemy: Obliczenia konstrukcyjne Opracowywanie tzw. detali wiodących do uzgodnień architektonicznych Projektowanie indywidulanych rozwiązań dedykowanych pod konkretny obiekt Opracowania projektowe w fazie koncepcji Wykonywanie projektów warsztatowych i montażowych elewacji Opracowywanie zestawień do zamówień materiałowych Uzgadnianie projektów z akredytowanymi instytucjami technicznymi oraz biurami architektonicznymi Opracowywanie dokumentacji powykonawczej oraz jeżeli jest to konieczne jednostkowego zastosowania w obiekcie. Uzyskiwanie uzgodnień dotyczących p.poż. i innych wymaganych przepisami Posiadana przez nas wiedza techniczna oraz zdobyte doświadczenie przy zrealizowanych projektach pozwala nam świadczyć wysokiej jakości usługi i sprostać wymaganiom klientów. Nasze projekty zawierają najnowsze rozwiązania techniczne, które za każdym razem są maksymalnie zoptymalizowane i dostosowane do obowiązujących przepisów. Zapraszamy do współpracy. NOTATKI

22 NOTATKI NOTATKI

23 Warszawa ul. Kleszczowa 18
