1 System montażu exterior M3 ver. 1

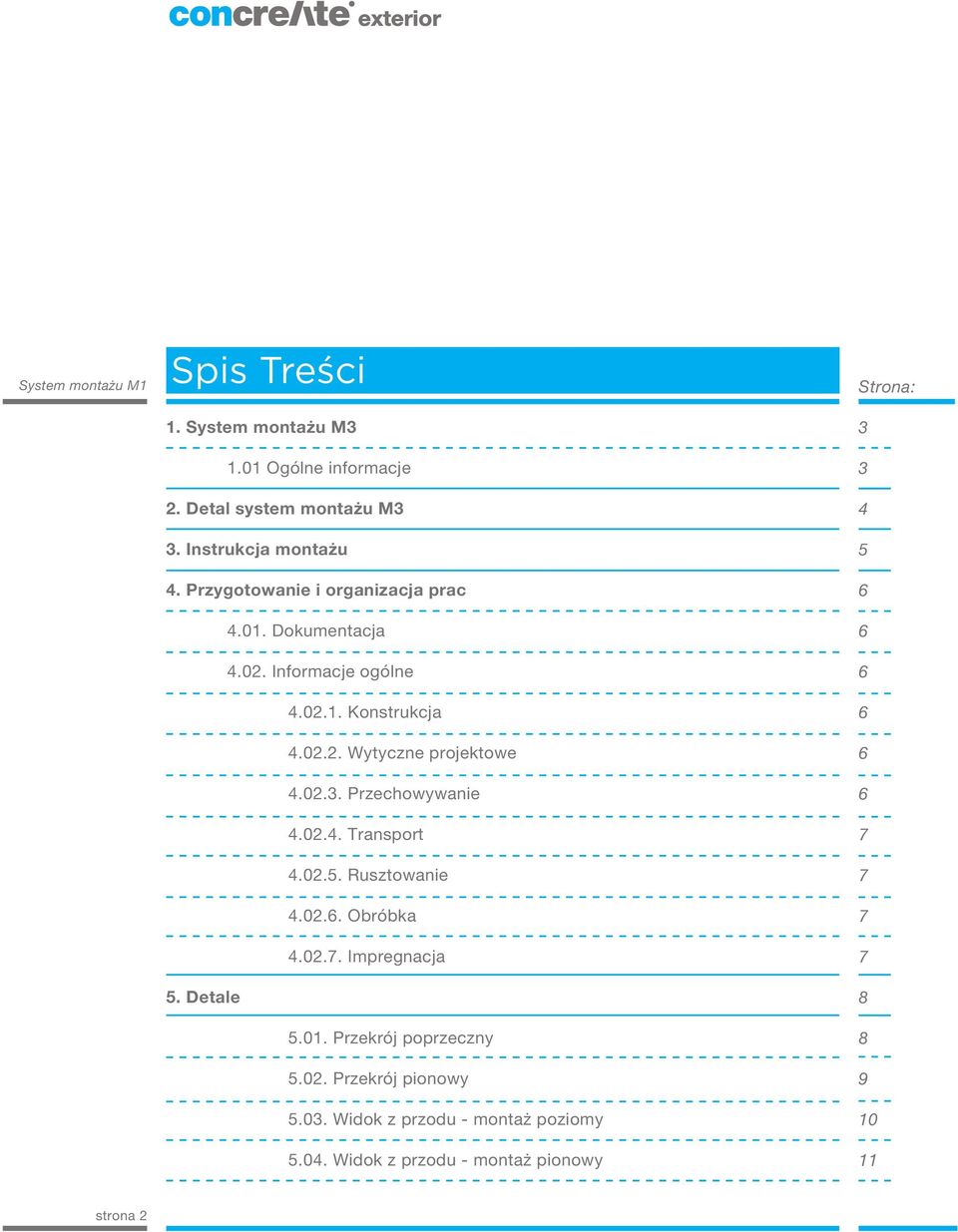

2 Spis Treści 1. System montażu M Ogólne informacje 2. Detal system montażu M3 3. Instrukcja montażu 4. Przygotowanie i organizacja prac Dokumentacja Informacje ogólne Konstrukcja Wytyczne projektowe Przechowywanie Transport Rusztowanie Obróbka Impregnacja 5. Detale Przekrój poprzeczny Przekrój pionowy Widok z przodu - montaż poziomy Widok z przodu - montaż pionowy Strona: strona 2

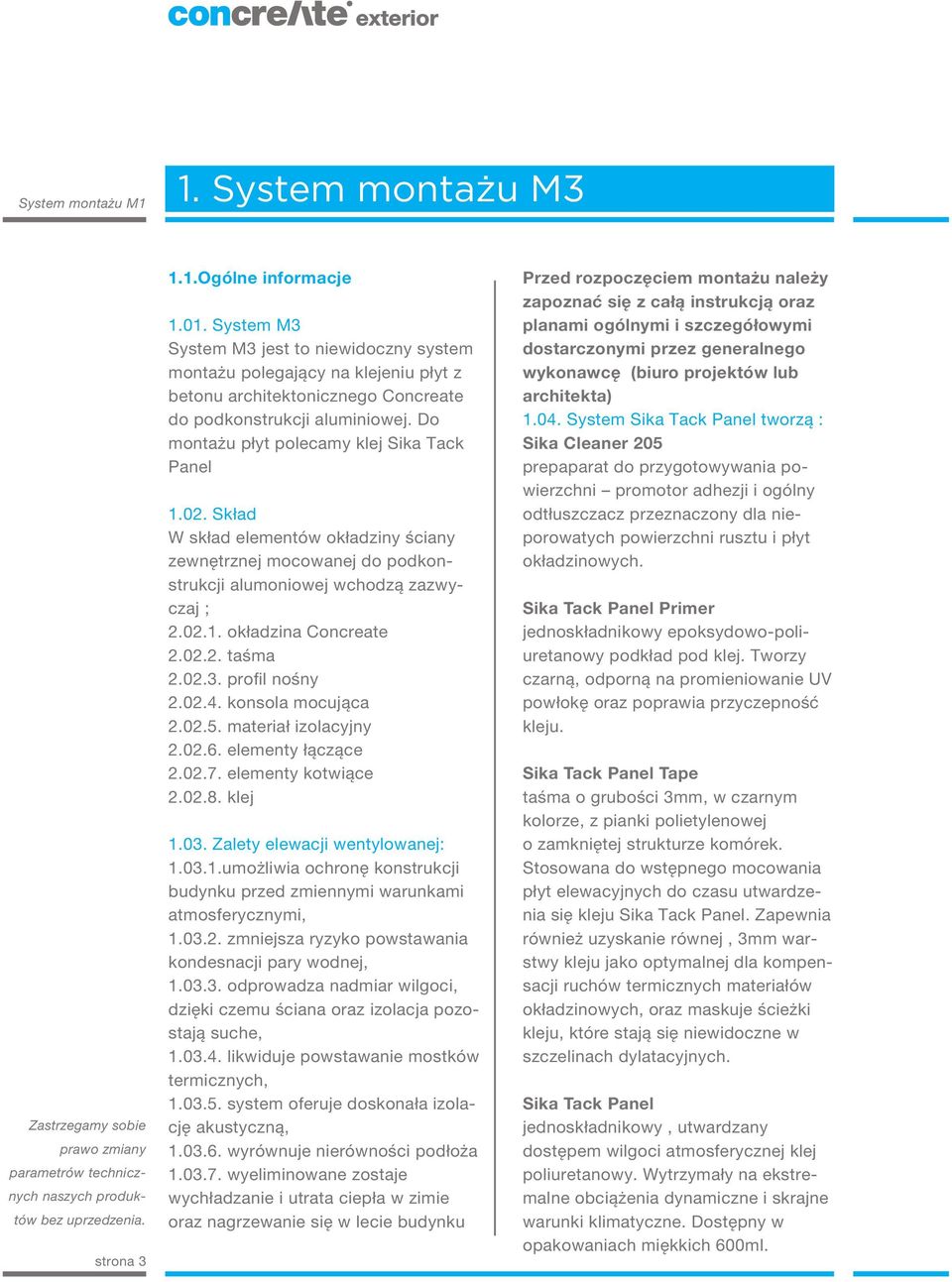

3 1. System montażu M3 Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produktów bez uprzedzenia. strona Ogólne informacje System M3 System M3 jest to niewidoczny system montażu polegający na klejeniu płyt z betonu architektonicznego Concreate do podkonstrukcji aluminiowej. Do montażu płyt polecamy klej Sika Tack Panel Skład W skład elementów okładziny ściany zewnętrznej mocowanej do podkonstrukcji alumoniowej wchodzą zazwyczaj ; okładzina Concreate taśma profil nośny konsola mocująca materiał izolacyjny elementy łączące elementy kotwiące klej Zalety elewacji wentylowanej: umożliwia ochronę konstrukcji budynku przed zmiennymi warunkami atmosferycznymi, zmniejsza ryzyko powstawania kondesnacji pary wodnej, odprowadza nadmiar wilgoci, dzięki czemu ściana oraz izolacja pozostają suche, likwiduje powstawanie mostków termicznych, system oferuje doskonała izolację akustyczną, wyrównuje nierówności podłoża wyeliminowane zostaje wychładzanie i utrata ciepła w zimie oraz nagrzewanie się w lecie budynku Przed rozpoczęciem montażu należy zapoznać się z całą instrukcją oraz planami ogólnymi i szczegółowymi dostarczonymi przez generalnego wykonawcę (biuro projektów lub architekta) System Sika Tack Panel tworzą : Sika Cleaner 205 prepaparat do przygotowywania powierzchni promotor adhezji i ogólny odtłuszczacz przeznaczony dla nieporowatych powierzchni rusztu i płyt okładzinowych. Sika Tack Panel Primer jednoskładnikowy epoksydowo-poliuretanowy podkład pod klej. Tworzy czarną, odporną na promieniowanie UV powłokę oraz poprawia przyczepność kleju. Sika Tack Panel Tape taśma o grubości 3mm, w czarnym kolorze, z pianki polietylenowej o zamkniętej strukturze komórek. Stosowana do wstępnego mocowania płyt elewacyjnych do czasu utwardzenia się kleju Sika Tack Panel. Zapewnia również uzyskanie równej, 3mm warstwy kleju jako optymalnej dla kompensacji ruchów termicznych materiałów okładzinowych, oraz maskuje ścieżki kleju, które stają się niewidoczne w szczelinach dylatacyjnych. Sika Tack Panel jednoskładnikowy, utwardzany dostępem wilgoci atmosferycznej klej poliuretanowy. Wytrzymały na ekstremalne obciążenia dynamiczne i skrajne warunki klimatyczne. Dostępny w opakowaniach miękkich 600ml.

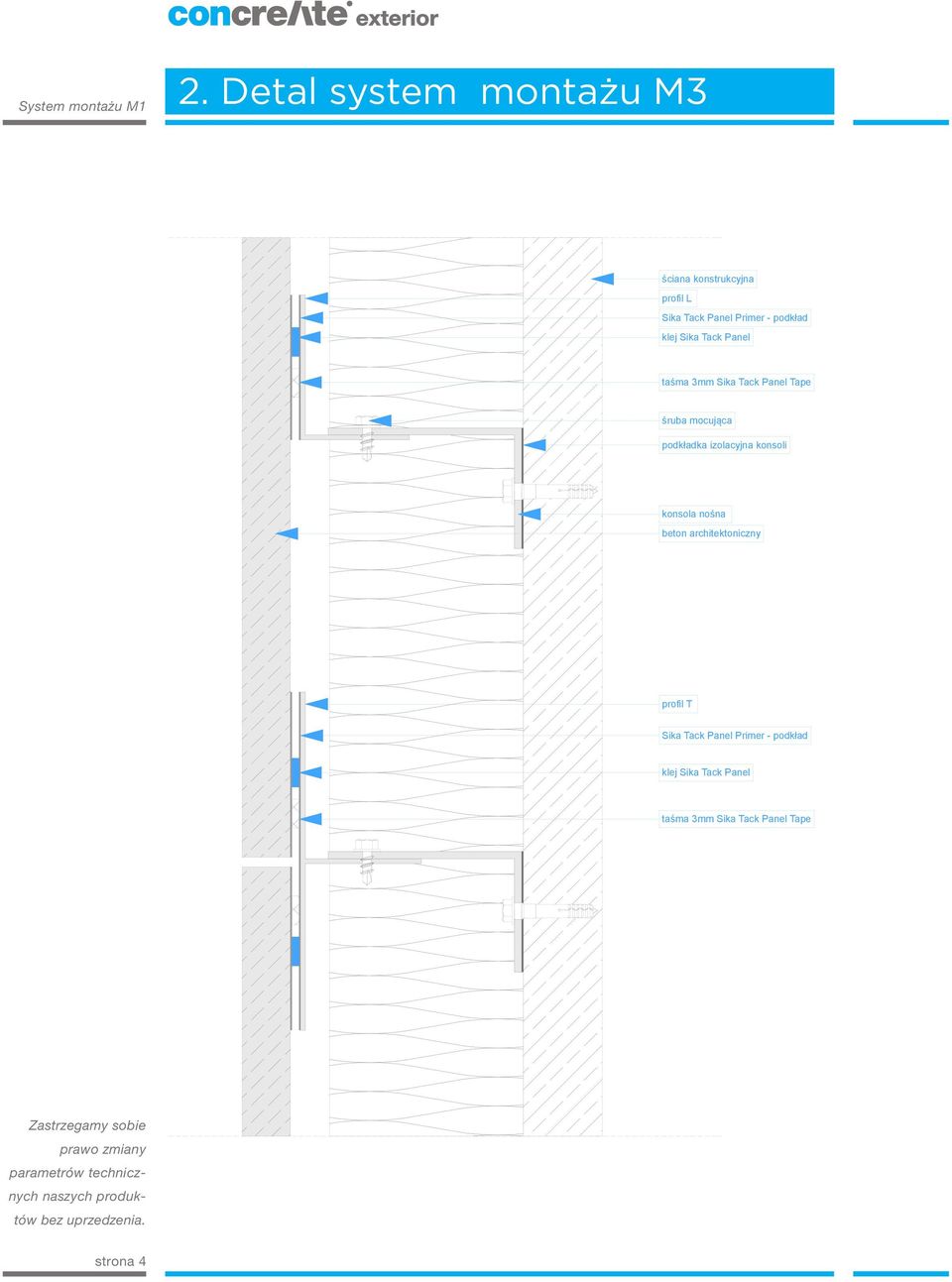

4 2. Detal system montażu M3 ściana konstrukcyjna profil L Sika Tack Panel Primer - podkład klej Sika Tack Panel taśma 3mm Sika Tack Panel Tape śruba mocująca podkładka izolacyjna konsoli konsola nośna beton architektoniczny profil T Sika Tack Panel Primer - podkład klej Sika Tack Panel taśma 3mm Sika Tack Panel Tape Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produktów bez uprzedzenia. strona 4

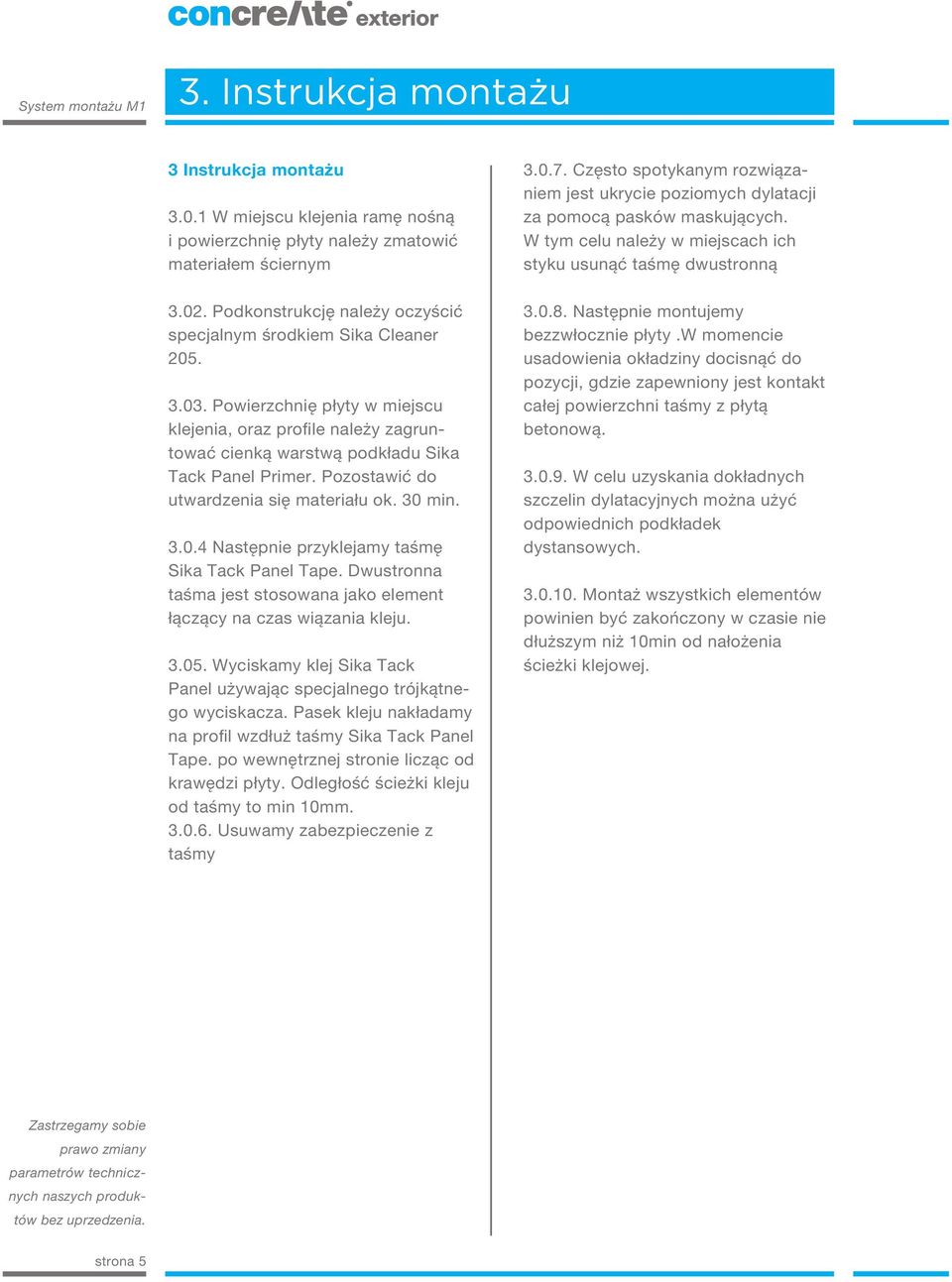

5 3. Instrukcja montażu 3 Instrukcja montażu W miejscu klejenia ramę nośną i powierzchnię płyty należy zmatowić materiałem ściernym Podkonstrukcję należy oczyścić specjalnym środkiem Sika Cleaner Powierzchnię płyty w miejscu klejenia, oraz profile należy zagruntować cienką warstwą podkładu Sika Tack Panel Primer. Pozostawić do utwardzenia się materiału ok. 30 min Następnie przyklejamy taśmę Sika Tack Panel Tape. Dwustronna taśma jest stosowana jako element łączący na czas wiązania kleju Wyciskamy klej Sika Tack Panel używając specjalnego trójkątnego wyciskacza. Pasek kleju nakładamy na profil wzdłuż taśmy Sika Tack Panel Tape. po wewnętrznej stronie licząc od krawędzi płyty. Odległość ścieżki kleju od taśmy to min 10mm Usuwamy zabezpieczenie z taśmy Często spotykanym rozwiązaniem jest ukrycie poziomych dylatacji za pomocą pasków maskujących. W tym celu należy w miejscach ich styku usunąć taśmę dwustronną Następnie montujemy bezzwłocznie płyty.w momencie usadowienia okładziny docisnąć do pozycji, gdzie zapewniony jest kontakt całej powierzchni taśmy z płytą betonową W celu uzyskania dokładnych szczelin dylatacyjnych można użyć odpowiednich podkładek dystansowych Montaż wszystkich elementów powinien być zakończony w czasie nie dłuższym niż 10min od nałożenia ścieżki klejowej. Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produktów bez uprzedzenia. strona 5

6 4. Przygotowanie i organizacja prac Firma Concreate Sp z o.o. jako producent płyt z betonu architektonicznego nie zaleca użycia klejów elastycznych w których skład wchodzi woda Dokumentacja - Instrukcja montażu - Plany ogólne i szczegółowe dostarczone przez generalnego wykonawcę (biuro projektów lub architekta) 4.02.Ogólne informacje Konstrukcja: Przedstawiona pod konstrukcja aluminiowa rysowana jest w u proszczonej postaci. Połączenie ze ścianą jest opracowywane indywidualnie w zależności od grubości izolacji, typu ściany konstrukcyjnej, wysokości budynku oraz w zależności od obciążenia wiatrem. Firma Concreate oferuje na życzenie wykwalifikowaną pomoc w postaci rysunków konstrukcyjnych CAD Wytyczne projektowe: - montaż powinny wykonywać firmy po siadające stosowny certyfikat - klejenie musi być przeprowadzone zgodnie z wymaganiami producenta systemu klejenia, pod jego nadzorem i zgodnie z warunkami gwarancji - jakość klejenia -temperatura montażu od 5 ºC do 35 ºC - względna wilgotność powietrza 75%. - temperatura podkonstrukcji musi być co najmniej o 3 ºC wyższa od punktu rosy - połączenie klejowe musi przebiegać pionowo - maksymalna odległość kleju od krawędzi płyty to 50mm Przechowywanie: Płyty po dostarczeniu na budowę muszą być bezpiecznie rozmieszczone i odpowiednio zabezpieczone. Opakowanie nie zapewnia 100% ochrony przed wpływami atmosferycznymi. Do czasu montażu płyty należy przykryć folią budowlaną w celu zabezpieczenia ich przed wilgocią i brudem. W sytuacji przechowywania płyt dłuższej niż 1 miesiąc należy zapewnić dostęp powietrza aby uniknąć uszkodzeń z powodu zastałej wilgoci. W przypadku otwartych palet należy ponownie je zabezpieczyć. Płyty po dostawie należy ułożyć na równym i płaskim podłożu całą ich powierzchnią. Nie wolno przekraczać ilości 20 sztuk płyt na jednej palecie Transport : Płyty fibro-betonowe concreate exterior układane są na paletach, przekładane tekturą budowlaną perforowaną oraz umieszczone są w kartonie papierowym. Płyty fibro-betonowe można przewozić samochodami lub wagonami kolejowymi. Podczas transportu nie należy spiętrzać palet. Pojedyncza paleta może zawierać do 14,4 mkw. tj. 20 sztuk płyt (waga ok. 651 kg). Przenoszenie pojedynczych płyt powinno odbywać się w pozycji pionowej (w taki sposób jak transportuje się tafle szkła).płyty należy podnosić, nie ścigać ze stosu. Uwaga: Płyty z betonu architektonicznego conreaate wykonane są w oparciu o składniki cementowe oraz naturalne, mogą więc różnić się odcieniami. Nie należy mieszać płyt pochodzących z różnych zamówień na jednej ścianie. strona 6

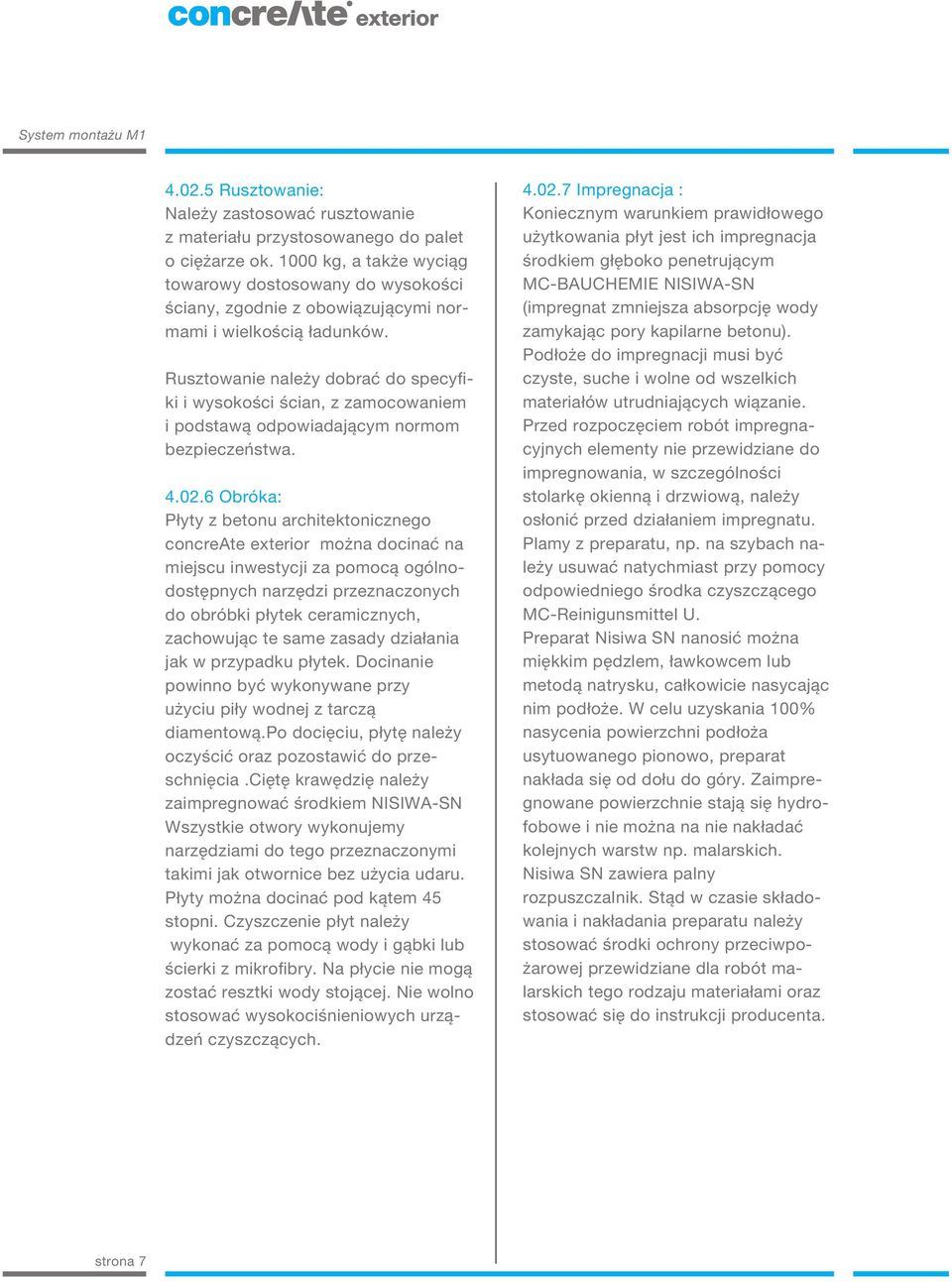

7 Rusztowanie: Należy zastosować rusztowanie z materiału przystosowanego do palet o ciężarze ok kg, a także wyciąg towarowy dostosowany do wysokości ściany, zgodnie z obowiązującymi normami i wielkością ładunków. Rusztowanie należy dobrać do specyfiki i wysokości ścian, z zamocowaniem i podstawą odpowiadającym normom bezpieczeństwa Obróka: Płyty z betonu architektonicznego concreate exterior można docinać na miejscu inwestycji za pomocą ogólnodostępnych narzędzi przeznaczonych do obróbki płytek ceramicznych, zachowując te same zasady działania jak w przypadku płytek. Docinanie powinno być wykonywane przy użyciu piły wodnej z tarczą diamentową.po docięciu, płytę należy oczyścić oraz pozostawić do przeschnięcia.ciętę krawędzię należy zaimpregnować środkiem NISIWA-SN Wszystkie otwory wykonujemy narzędziami do tego przeznaczonymi takimi jak otwornice bez użycia udaru. Płyty można docinać pod kątem 45 stopni. Czyszczenie płyt należy wykonać za pomocą wody i gąbki lub ścierki z mikrofibry. Na płycie nie mogą zostać resztki wody stojącej. Nie wolno stosować wysokociśnieniowych urządzeń czyszczących Impregnacja : Koniecznym warunkiem prawidłowego użytkowania płyt jest ich impregnacja środkiem głęboko penetrującym MC-BAUCHEMIE NISIWA-SN (impregnat zmniejsza absorpcję wody zamykając pory kapilarne betonu). Podłoże do impregnacji musi być czyste, suche i wolne od wszelkich materiałów utrudniających wiązanie. Przed rozpoczęciem robót impregnacyjnych elementy nie przewidziane do impregnowania, w szczególności stolarkę okienną i drzwiową, należy osłonić przed działaniem impregnatu. Plamy z preparatu, np. na szybach należy usuwać natychmiast przy pomocy odpowiedniego środka czyszczącego MC-Reinigunsmittel U. Preparat Nisiwa SN nanosić można miękkim pędzlem, ławkowcem lub metodą natrysku, całkowicie nasycając nim podłoże. W celu uzyskania 100% nasycenia powierzchni podłoża usytuowanego pionowo, preparat nakłada się od dołu do góry. Zaimpregnowane powierzchnie stają się hydrofobowe i nie można na nie nakładać kolejnych warstw np. malarskich. Nisiwa SN zawiera palny rozpuszczalnik. Stąd w czasie składowania i nakładania preparatu należy stosować środki ochrony przeciwpożarowej przewidziane dla robót malarskich tego rodzaju materiałami oraz stosować się do instrukcji producenta. strona 7

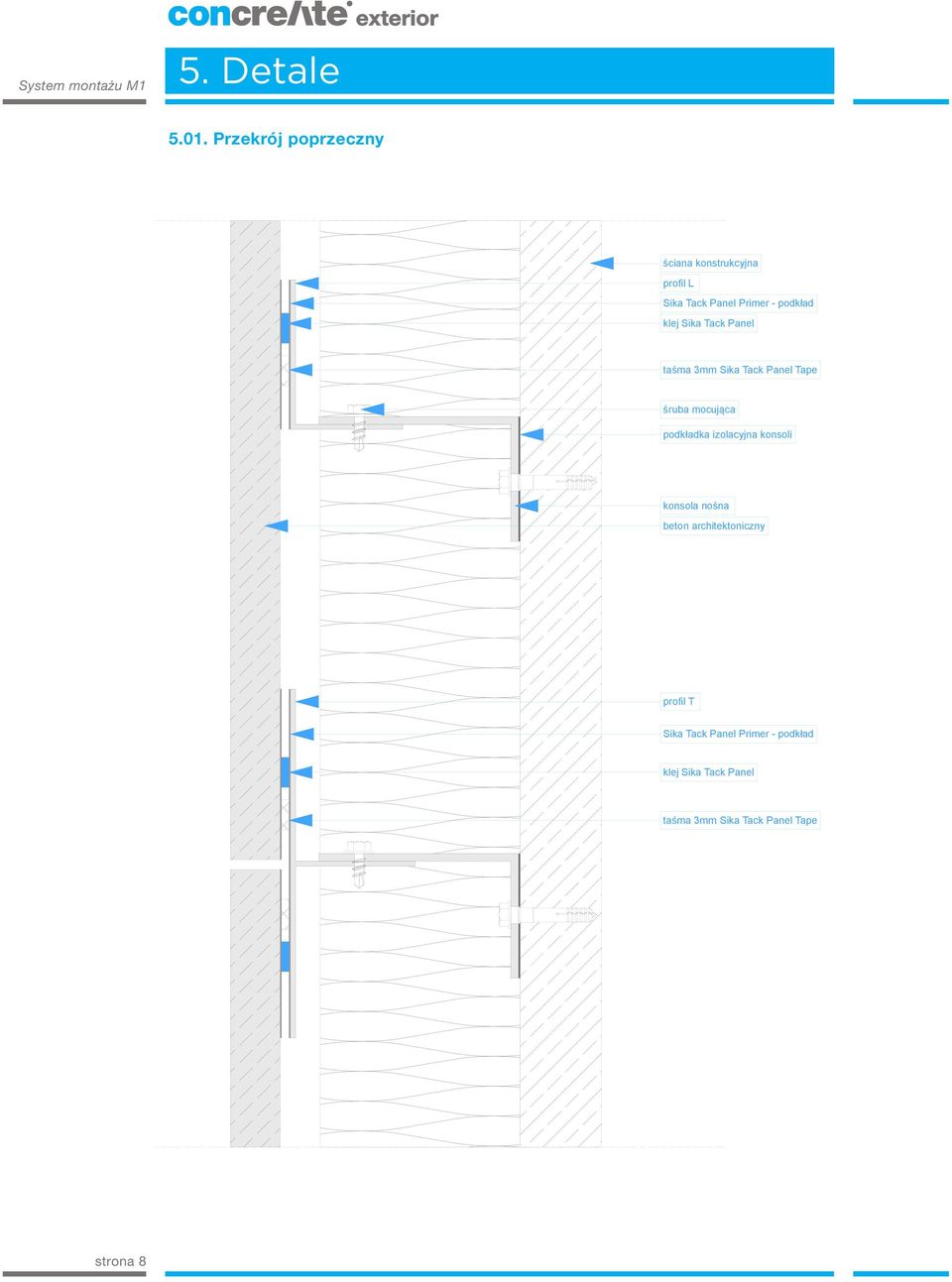

8 5. Detale Przekrój poprzeczny ściana konstrukcyjna profil L Sika Tack Panel Primer - podkład klej Sika Tack Panel taśma 3mm Sika Tack Panel Tape śruba mocująca podkładka izolacyjna konsoli konsola nośna beton architektoniczny profil T Sika Tack Panel Primer - podkład klej Sika Tack Panel taśma 3mm Sika Tack Panel Tape strona 8

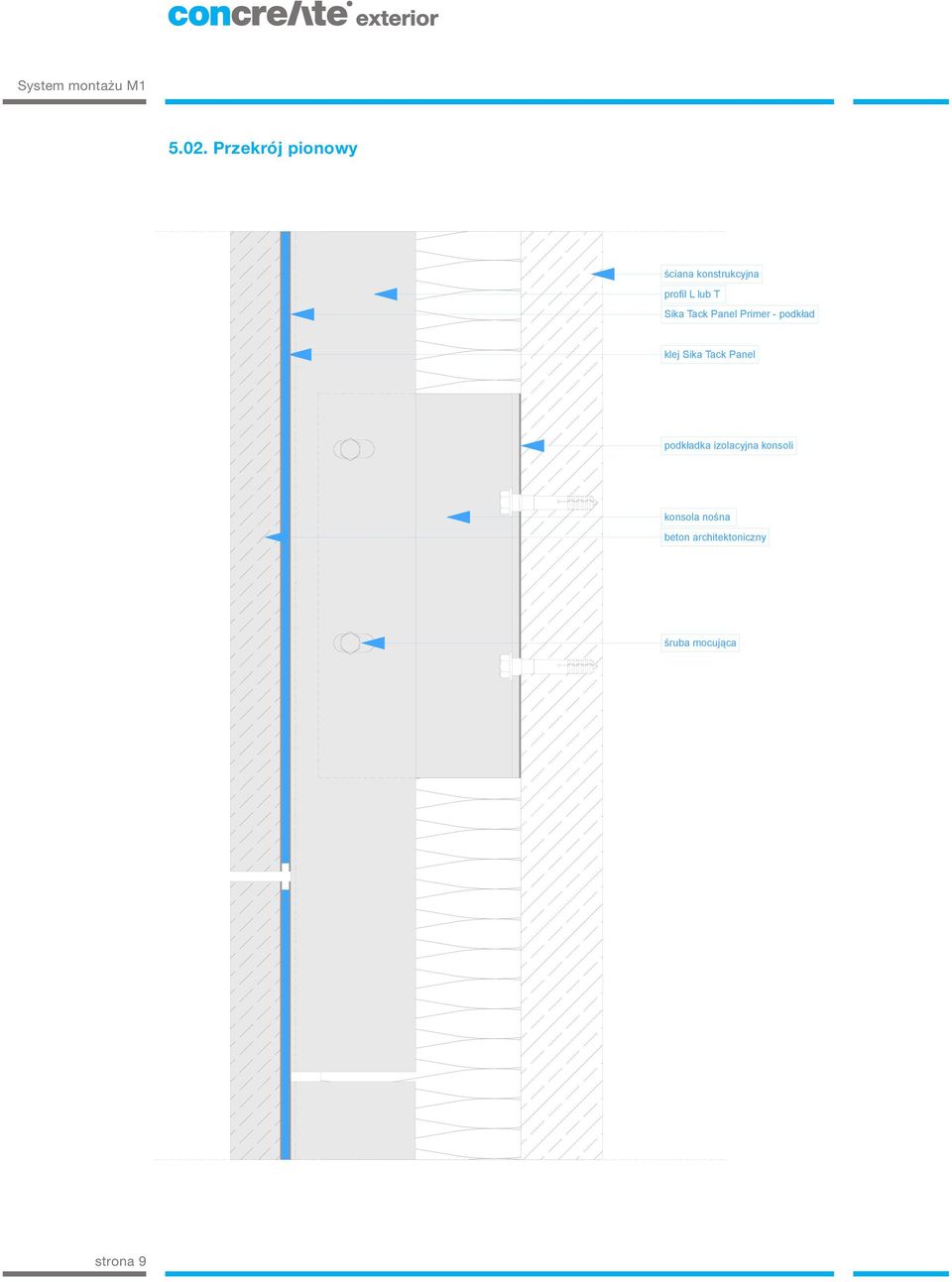

9 5.02. Przekrój pionowy ściana konstrukcyjna profil L lub T Sika Tack Panel Primer - podkład klej Sika Tack Panel podkładka izolacyjna konsoli konsola nośna beton architektoniczny śruba mocująca strona 9

10 5.05. Widok z przodu - montaż poziomy 597,0 4,0 597,0 4, ,0 4,0 strona 10

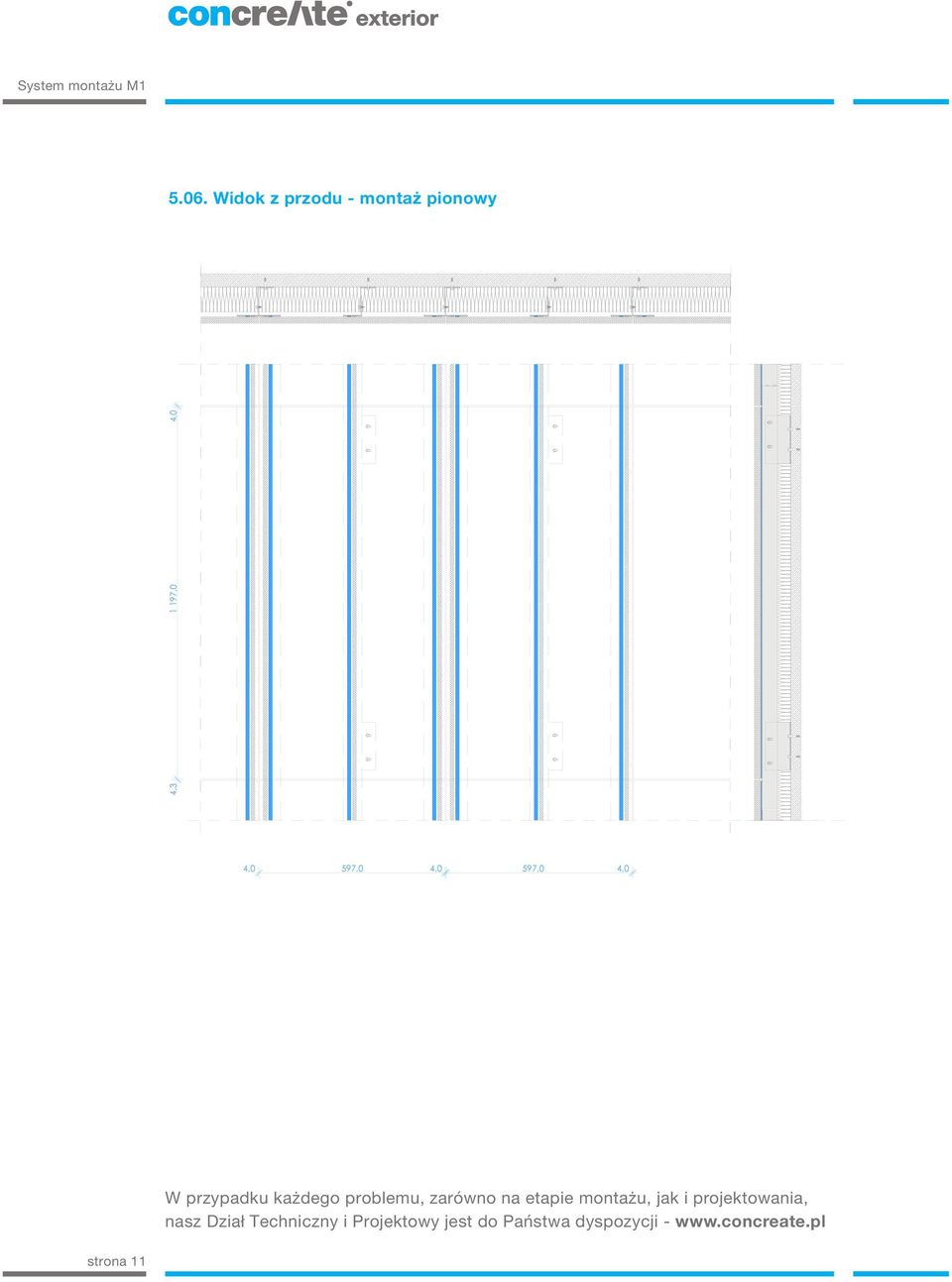

11 5.06. Widok z przodu - montaż pionowy 4, ,0 4,0 4,0 597,0 4,0 597,0 4,0 W przypadku każdego problemu, zarówno na etapie montażu, jak i projektowania, nasz Dział Techniczny i Projektowy jest do Państwa dyspozycji - strona 11

12 strona 12 Concreate sp. z o.o. ul.sarego 18/ Kraków t : w: e : biuro@concreate.pl
