ZAKŁAD FIZYKI CIEPLNEJ, AKUSTYKI I ŚRODOWISKA

Transkrypt

1 STRONA 1 NZF-02269/17/Z00NZF z dnia r. Ocena izolacyjności cieplnej zestawu montażowego dla stolarki otworowej w budownictwie energooszczędnym i pasywnym z wykorzystaniem segmentowych elementów Ciepłej Belki Montażowej (CBM) firmy MARBET Sp. z o. o. na podstawie obliczeń uzupełniających. 1. Zleceniodawca: MARBET Sp. z o. o., ul. Chochołowska 28, Bielsko-Biała 2. Przedmiot opinii: Liniowy współczynnik przenikania ciepła na połączeniu ramy okiennej i drzwiowej z przegrodą zewnętrzną, z zastosowaniem zestawu wyrobów do energooszczędnego montażu okien i drzwi, z wykorzystaniem elementów Ciepłej Belki Montażowej z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) z dodatkowymi elementami łączącymi oraz czynnik temperaturowy frsi na wewnętrznej powierzchni połączenia ramy okiennej i drzwiowej z przegrodą zewnętrzną, za pomocą ww. zestawu wyrobów do energooszczędnego montażu okien i drzwi. 3. Materiały wykorzystane w opinii: 3.1. Raport z badań Nr LFS /15/Z00OSK, 3.2. Raport z badań Nr LZF /17/Z00NZF, 3.3. Opinia Nr NZF-03053/16/Z00NZF. 4. Zakres: 4.1. Określenie liniowych współczynników przenikania ciepła na połączeniu wyżej wymienionego zestawu wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) z dodatkowymi elementami łączącymi (w odniesieniu do rozwiązań przedstawionych na rys w Zał. nr 1.) z uwzględnieniem następujących detali konstrukcyjnych: - połączenie okna i/lub drzwi za pomocą ww. systemu z nadprożem, - połączenie okna i/lub drzwi za pomocą ww. systemu z przegrodą (bok), - połączenie okna i/lub drzwi za pomocą ww. systemu z podokiennikiem Określenie czynnika temperaturowego na wewnętrznej powierzchni frsi (dla wymienionych w pkt rozwiązań konstrukcyjnych).

2 STRONA 2 5. Ocena właściwości cieplnych Metoda obliczeń: - określenie liniowego współczynnika przenikania ciepła, w warunkach ustalonego przepływu ciepła, przeprowadzono przy użyciu programu komputerowego Bisco firmy PHYSIBEL, wg PN-EN ISO 10211: określenie czynnika temperaturowego frsi na wewnętrznej powierzchni połączenia zestawu wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) z dodatkowymi elementami łączącymi wg PN-EN ISO 13788: Opis modelu i dane do obliczeń Wymiary detali konstrukcyjnych na połączeniu ramy okiennej i drzwiowej z przegrodą zewnętrzną, za pomocą ww. zestawu wyrobów do energooszczędnego montażu okien i drzwi, przyjęto na podstawie dostarczonych przez Zleceniodawcę rysunków technicznych rozwiązań w postaci pliku CAD rysunki w Załączniku Nr 1. Do obliczeń przyjęto okna i drzwi z oszkleniem o współczynniku przenikania ciepła Ug = 0,7 W/(m 2 K), ramą o współczynniku przenikania ciepła Uf = 0,85 W/(m 2 K) oraz międzyszybową ramką dystansową SGG Swisspacer. Obliczenia wykonano na przykładzie okna drewnianego oraz sprawdzono wariant CBM.10 dla okna aluminiowego. Wartości projektowe współczynnika przewodzenia ciepła λ materiałów przedstawiono w tablicy 1. Tablica 1. L.p. Opis λ Zgodnie z 1 polistyren 0,032 Raportem z badań Nr LFS /15/Z00OSK 2 polistyren (belka podprogowa BP.HARD) 0,034 Raportem z badań Nr LZF /17/Z00NZF wartości ekwiwalentnego współczynnika przewodzenia ciepła pustek powietrznych obliczono wg PN-EN ISO :2012 Warunki brzegowe przyjęto wg PN-EN ISO :2012

3 STRONA Wyniki obliczeń Wartości liniowego współczynnika przenikania ciepła i czynnika temperaturowego frsi na połączeniu ramy okiennej i drzwiowej z przegrodą zewnętrzną, z zastosowaniem zestawu wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) z dodatkowymi elementami łączącymi (nadproże, bok przegrody, podokiennik) zamieszczono: - w odniesieniu do połączenia w układzie: okno drewniane, CBM.10 (wysunięcie 10 cm), bloczek z betonu komórkowego, ocieplenie 25 cm styropian, w tablicy 2, - w odniesieniu do połączenia w układzie: okno drewniane, CBM.20 (wysunięcie 20 cm), bloczek z betonu komórkowego, ocieplenie 25 cm styropian, w tablicy 3, - w odniesieniu do połączenia w układzie: okno aluminiowe, CBM.10 (wysunięcie 10 cm), bloczek z betonu komórkowego, ocieplenie 25 cm styropian, w tablicy 4. Tablica 2. Połączenie ramy drewnianej okiennej i drzwiowej z przegrodą zewnętrzną, z zastosowaniem zestawu wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej CBM.10 z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) oraz z dodatkowymi elementami łączącymi (nadproże, bok przegrody, podokiennik). Lp. Opis połączenia Liniowy współczynnik przenikania ciepła Ψ Temperatura powietrza zewnętrznego Minimalna temperatura powierzchni wewnętrznej Nadproże (rys. 1) 0, ,9 0,87 2 Bok (rys. 2) 0, ,9 0,87 3 Podokiennik (rys. 3) 0, ,3 0,91 f Rsi

4 STRONA 4 Tablica 3. Połączenie ramy drewnianej okiennej i drzwiowej z przegrodą zewnętrzną, z zastosowaniem zestawu wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej CBM.20 z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) oraz z dodatkowymi elementami łączącymi (nadproże, bok przegrody, podokiennik). Lp. Opis połączenia Liniowy współczynnik przenikania ciepła Ψ Temperatura powietrza zewnętrznego Minimalna temperatura powierzchni wewnętrznej Nadproże (rys. 4) 0, ,3 0,86 2 Bok (rys. 5) 0, ,4 0,86 3 Podokiennik (rys. 6) 0, ,0 0,93 f Rsi Tablica 4. Połączenie ramy drewnianej okiennej i drzwiowej z przegrodą zewnętrzną, z zastosowaniem zestawu wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej w ościeżu z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) oraz z dodatkowymi elementami łączącymi (nadproże, bok przegrody, podokiennik). Lp. Opis połączenia Liniowy współczynnik przenikania ciepła Ψ Temperatura powietrza zewnętrznego Minimalna temperatura powierzchni wewnętrznej Nadproże (rys. 7) 0, ,6 0,87 2 Bok (rys. 8) 0, ,3 0,86 3 Podokiennik (rys. 9) 0, ,3 0,91 f Rsi

5 STRONA 5 Tablica 5. Połączenie ramy aluminiowej okiennej i drzwiowej z przegrodą zewnętrzną, z zastosowaniem zestawu wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej CBM.10 z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) oraz z dodatkowymi elementami łączącymi (nadproże, bok przegrody, podokiennik). Lp. Opis połączenia Liniowy współczynnik przenikania ciepła Ψ Temperatura powietrza zewnętrznego Minimalna temperatura powierzchni wewnętrznej Nadproże (rys. 10) 0, ,8 0,87 2 Bok (rys. 11) 0, ,2 0,86 3 Podokiennik (rys. 12) 0, ,2 0,88 f Rsi 5.4. Opinia Obliczone wartości liniowych współczynników przenikania ciepła na połączeniu ramy drewnianej okiennej i drzwiowej z przegrodą zewnętrzną, z zastosowaniem wyrobów do energooszczędnego montażu okien i drzwi z wykorzystaniem elementów Ciepłej Belki Montażowej z elementami montażowymi uzupełniającymi: belką podprogową (BP.HARD) wraz z podstawami pod parapet wewnętrzny (PPW) oraz zewnętrzny (PPZ) z dodatkowymi elementami łączącymi oraz czynników temperaturowych frsi na wewnętrznej powierzchni połączenia ramy okiennej i drzwiowej z ww. przegrodą zewnętrzną, z zastosowaniem zestawu wyrobów do energooszczędnego montażu okien i drzwi zamieszczone w tablicach 2-4 można przyjąć w odniesieniu do ww. połączeń z ramą okienną i drzwiową z PVC, z oszkleniem o współczynniku przenikania ciepła Ug = 0,7 W/(m 2 K), ramą o współczynniku przenikania ciepła Uf = 0,85 W/(m 2 K) oraz międzyszybową ramką dystansową SGG Swisspacer. Opracowanie: mgr inż. Jarosław Awksientjuk Weryfikacja: dr Barbara Pietruszka

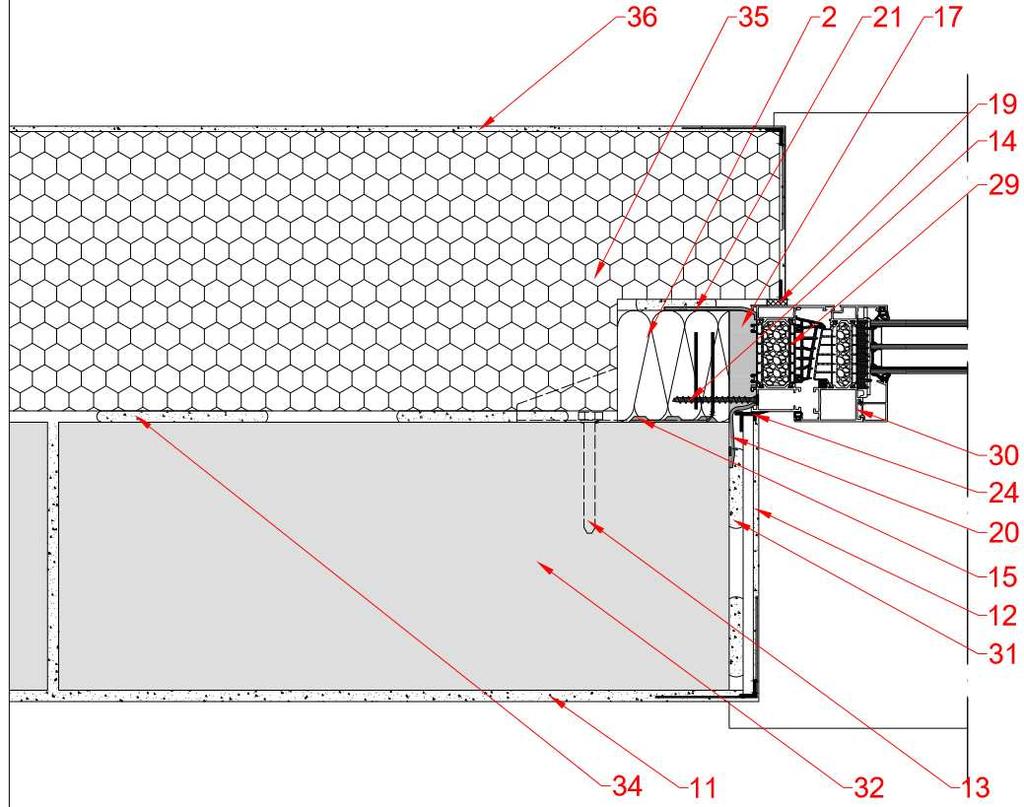

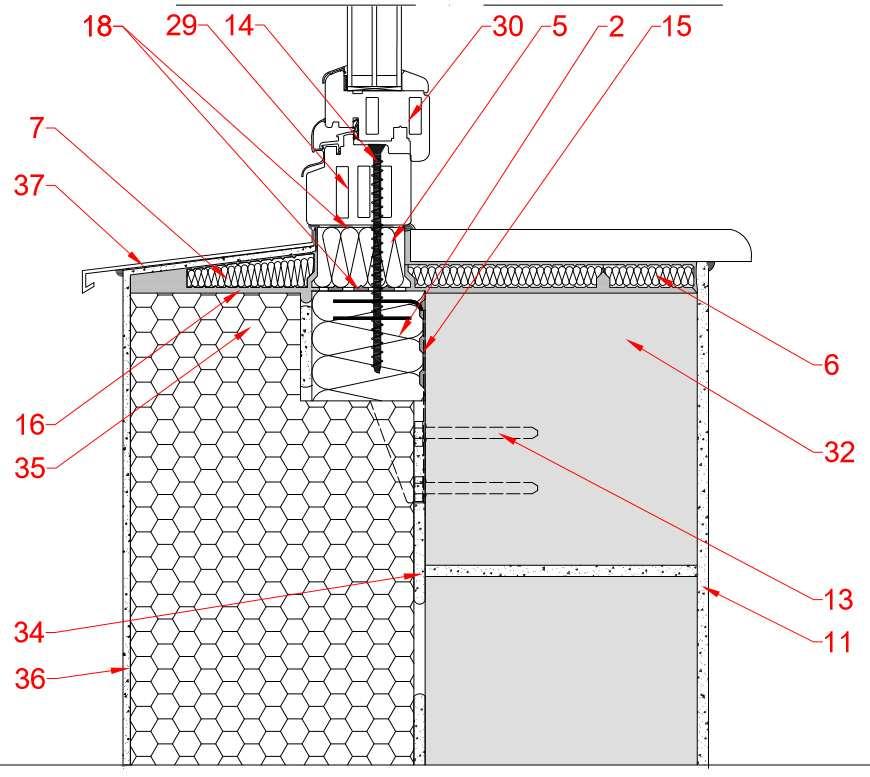

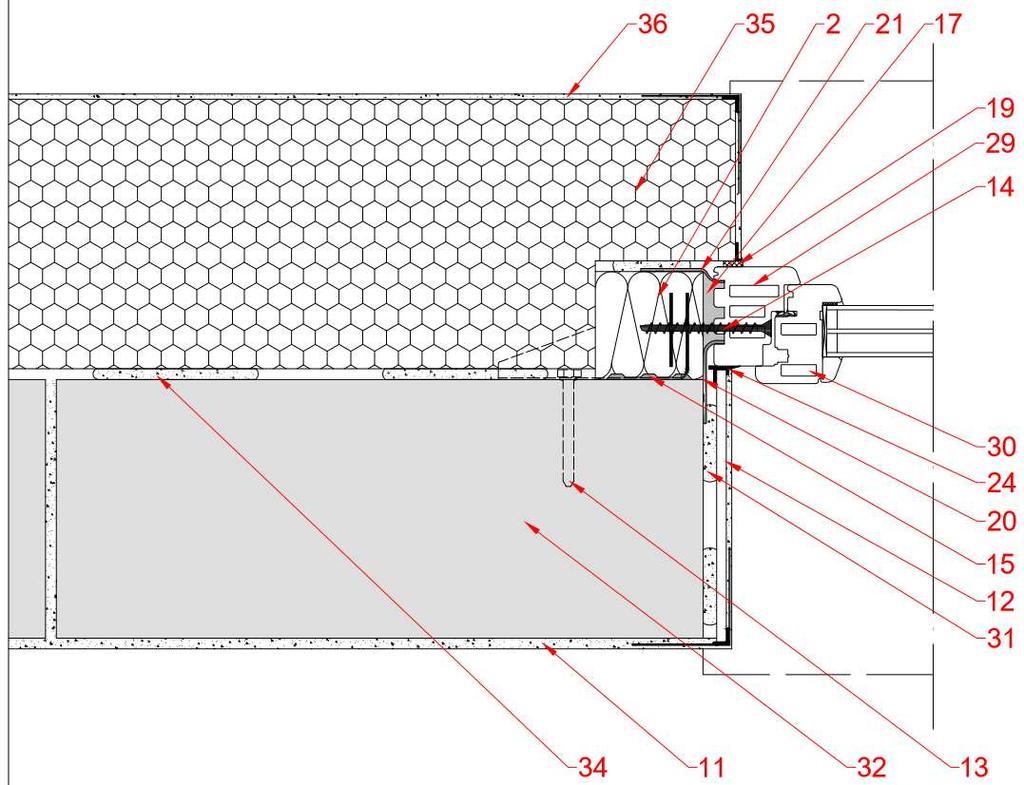

6 STRONA 6 Załącznik Nr 1 rysunki dostarczone przez Zleceniodawcę Rys. 1 Rys. 2

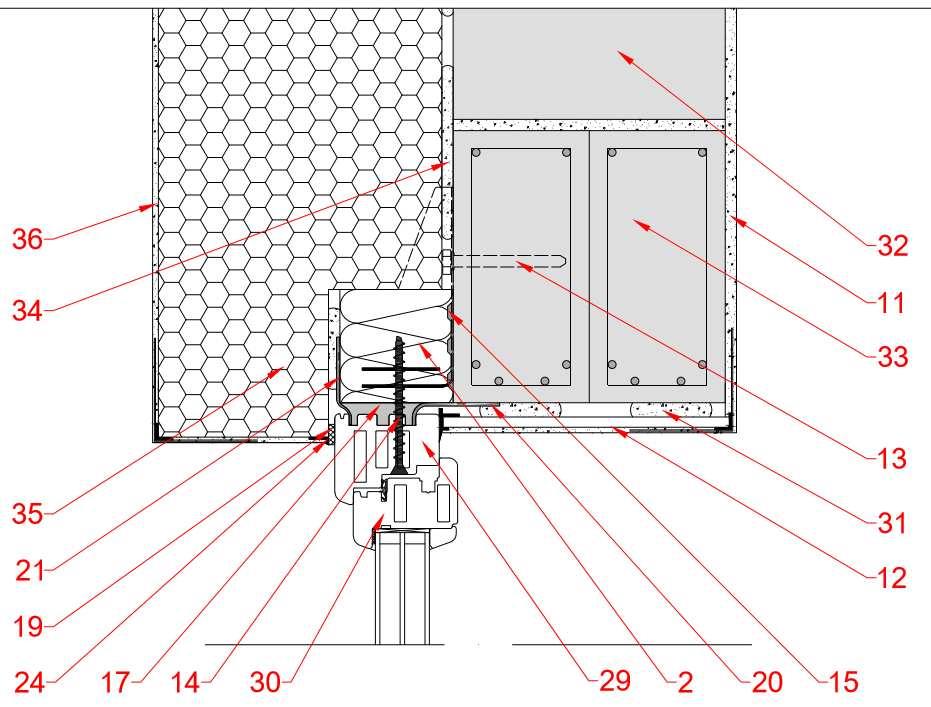

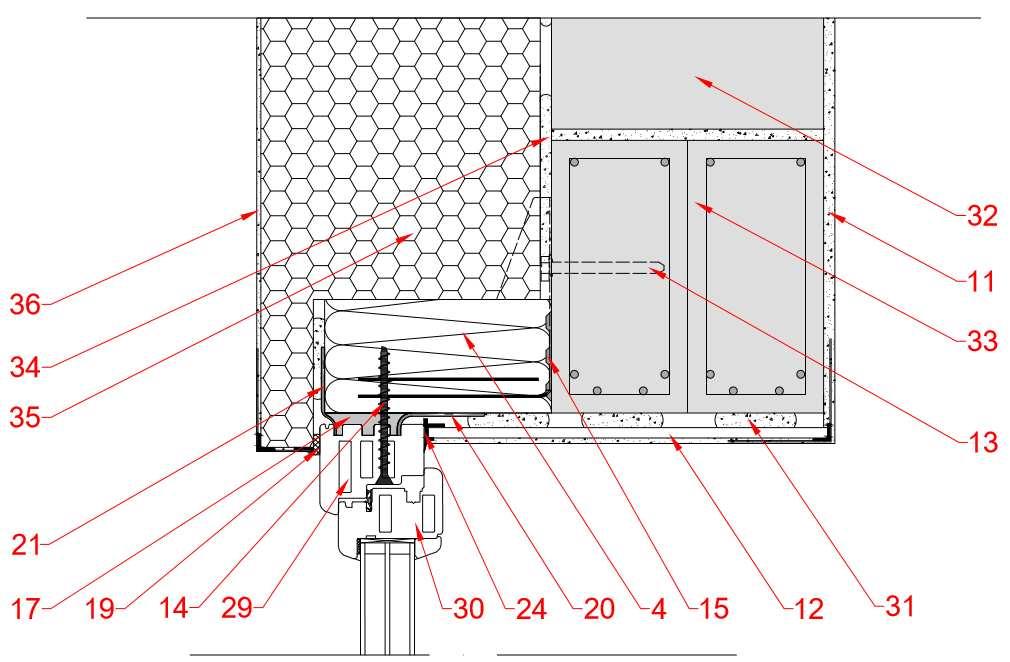

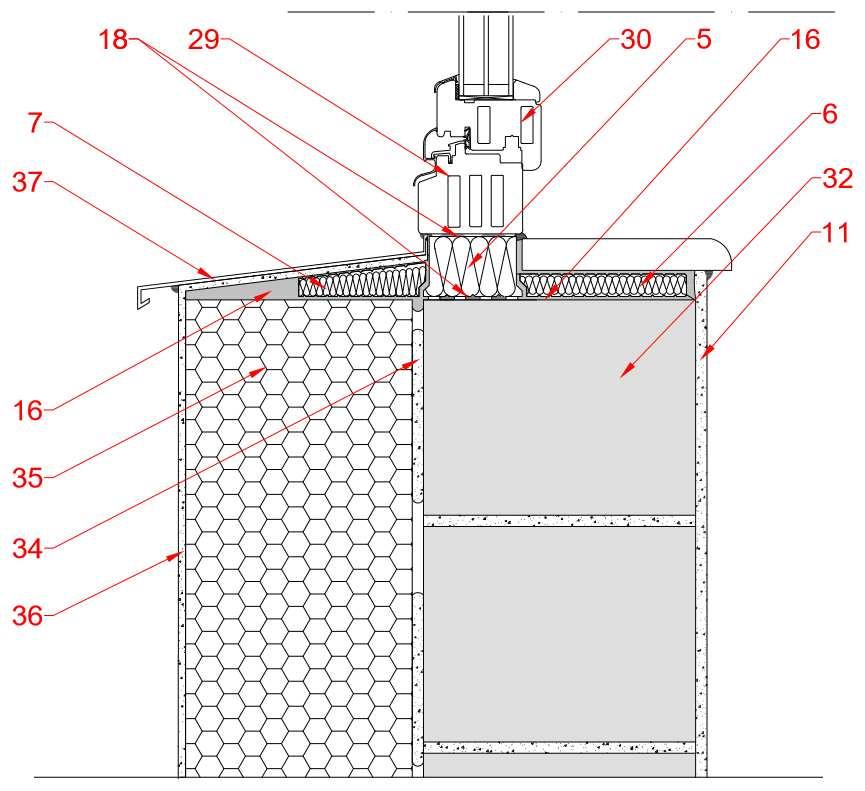

7 STRONA 7 Rys. 3 Rys. 4

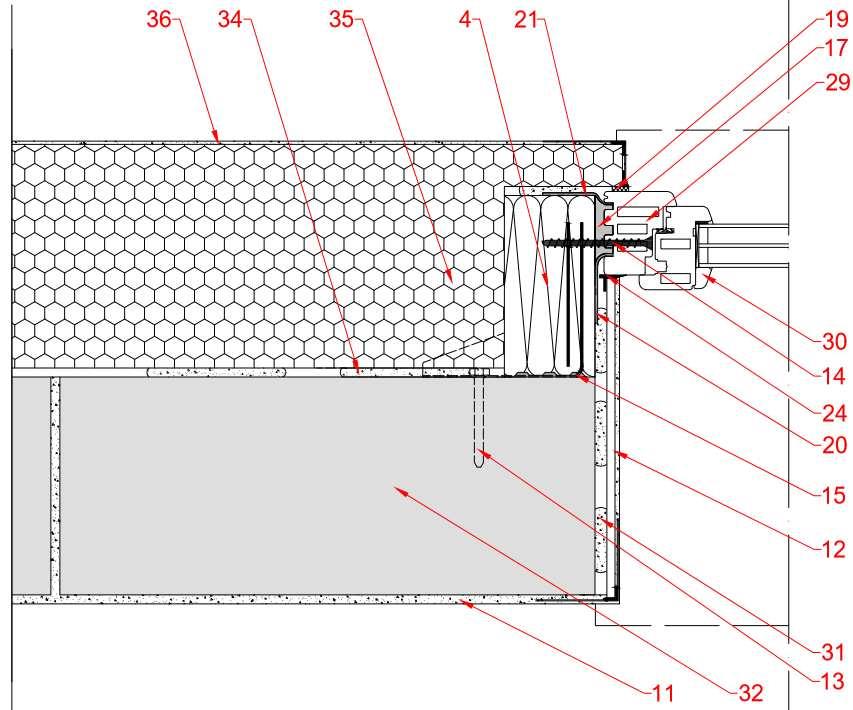

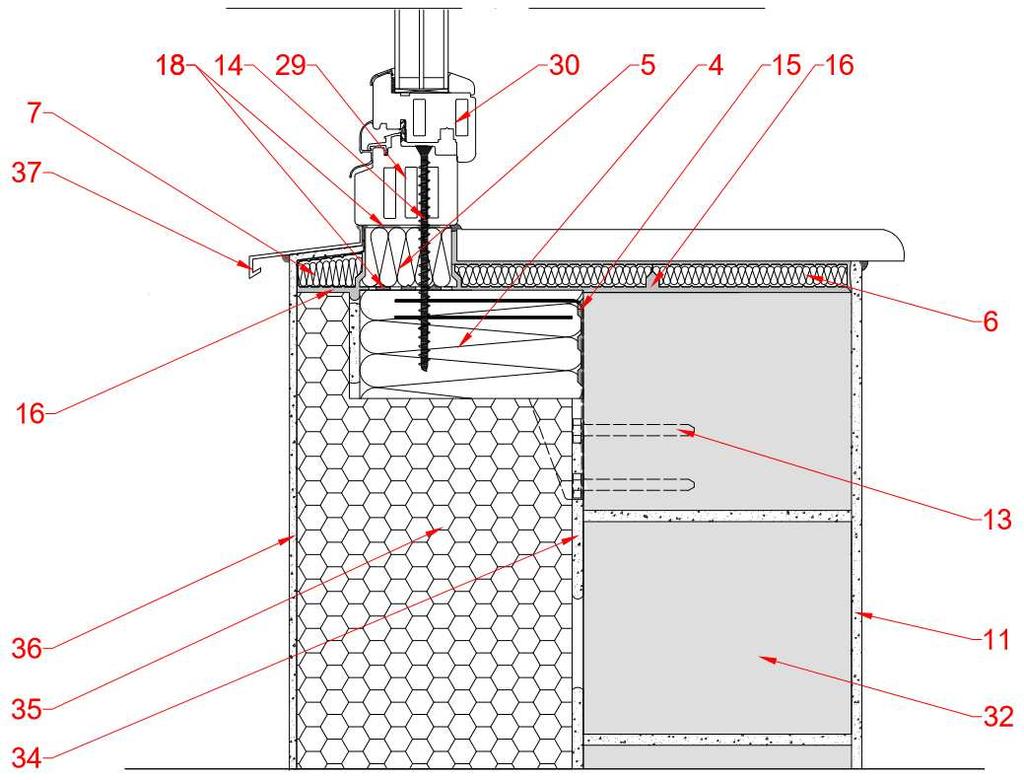

8 STRONA 8 Rys. 5 Rys. 6

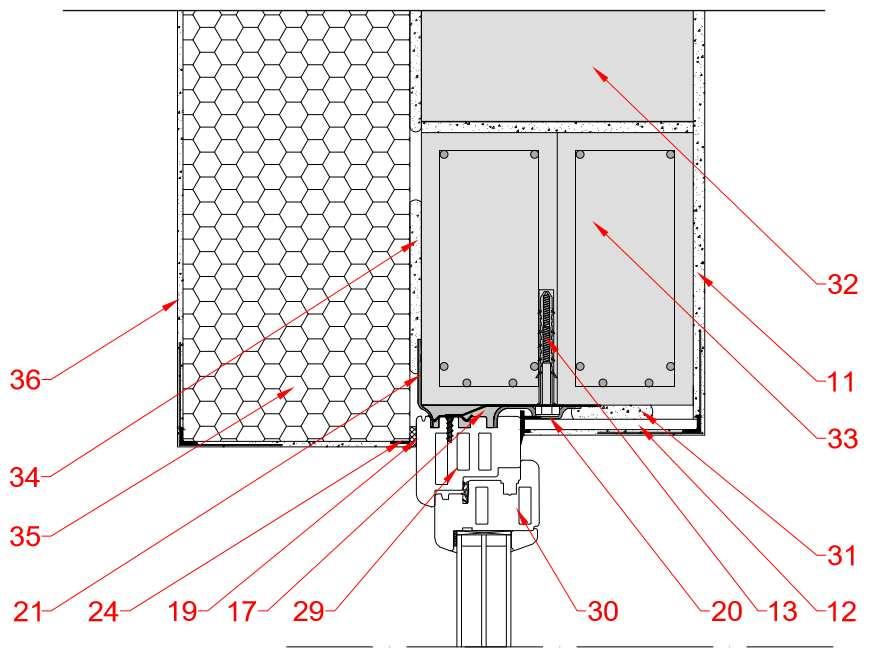

9 STRONA 9 Rys. 7 Rys. 8

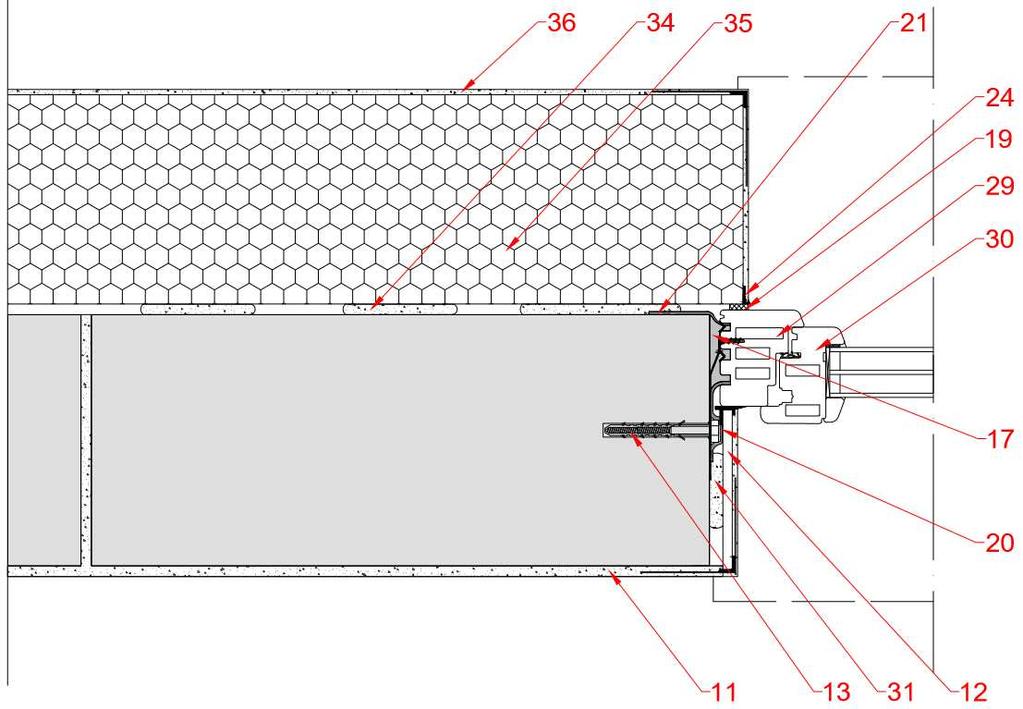

10 STRONA 10 Rys. 9 Rys. 10

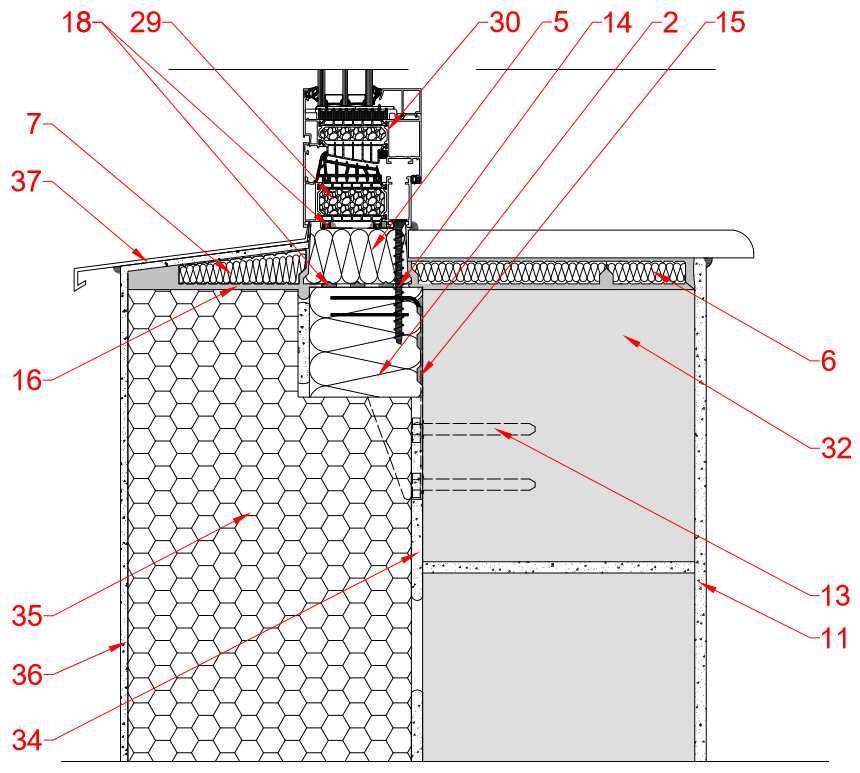

11 STRONA 11 Rys. 11 Rys. 12

12 STRONA 12 Tablica 6. Zestawienie materiałów, współczynniki przewodzenia ciepła do obliczeń (rys. 1-9) Współczynnik Lp. Materiał przewodzenia ciepła λ w 1 CBM.10.W - ciepła belka montażowa TYP 10 z kotwą wewnętrzną 0,032 2 CBM.10.Z - ciepła belka montażowa TYP 10 z kotwą zewnętrzną 0,032 3 CBM.20.W - ciepła belka montazowa TYP 20 z kotwą wewnętrzną 0,032 4 CBM.20.Z - ciepła belka montażowa TYP 20 z kotwą zewnętrzną 0,032 5 BP.HARD - belka podprogowa 0,034 6 PPW - podstawa parapetu wewnętrznego 0,032 7 PPZ - podstawa parapetu zewnętrznego 0,032 8 N.10 - narożnik TYP 10 0,032 9 N.20 - narożnik TYP 20 0, Z - zaślepka 0, Tynk wewnętrzny (wapienny lub gipsowy) 0,80 12 Wykończenie ościeża płytą GK na zaprawie gipsowej 0,25 13 Kołki rozporowe (montażowe) Ø10, 50,00 14 Wkręty do montażu ościeżnic, 50,00 15 Klej Poliuretanowy PU do styropianów, 0,05 16 Pianka montażowa PU, 0,05 17 Pianka elastyczna PU, 0,05 18 Klej polimerowo-hybrydowy, 0,50 19 Taśma samorozprężna, Taśma paroszczelna, Taśma paroprzepuszczalna, Ściana konstrukcyjna, np. z pustaków z betonów komórkowych 0,16 23 BSO - bezspoinowy system dociepleń 0,82 24 Elementy wykończeniowe z PCV (listwy przyokienne) 0,17 25 Izolacja termiczna muru trójwarstwowego, np. płyty z wełny 0,042 mineralnej 26 Warstwa elewacyjna muru trójwarstwowego, np. cegła klinkierowa 1,05 27 Parapetowa płytka ceramiczna 1,30 28 Zaprawa murarska do klinkierów 1,00 29 Profil ramy okiennej, okna PASSIVE EXCLUSIVE 30 Profil skrzydła okiennego, okna PASSIVE EXCLUSIVE 31 Zaprawa gipsowa do płyt G-K 0,80 32 Bloczek z betonu komórkowego 0,16 33 Nadproże 0,18 34 Zaprawa klejowa do BSO 0,82 35 Płyty styropianowe - fasadowe 25cm 0, Tynk zewnętrzny z zaprawą klejową i siatką (BSO) 0,82 37 Parapet stalowy 50,00

13 STRONA 13 Tablica 7. Zestawienie materiałów, współczynniki przewodzenia ciepła do obliczeń (rys ) Współczynnik Lp. Materiał przewodzenia ciepła w 1 CBM.10.W - ciepła belka montażowa TYP 10 z kotwą wewnętrzną 0,032 2 CBM.10.Z - ciepła belka montażowa TYP 10 z kotwą zewnętrzną 0,032 3 CBM.20.W - ciepła belka montazowa TYP 20 z kotwą wewnętrzną 0,032 4 CBM.20.Z - ciepła belka montażowa TYP 20 z kotwą zewnętrzną 0,032 5 BP.HARD - belka podprogowa 0,034 6 PPW - podstawa parapetu wewnętrznego 0,032 7 PPZ - podstawa parapetu zewnętrznego 0,032 8 N.10 - narożnik TYP 10 0,032 9 N.20 - narożnik TYP 20 0, Z - zaślepka 0, Tynk wewnętrzny (wapienny lub gipsowy) 0,80 12 Wykończenie ościeża płytą GK na zaprawie gipsowej 0,25 13 Kołki rozporowe (montażowe) Ø10, 50,00 14 Wkręty do montażu ościeżnic, 50,00 15 Klej Poliuretanowy PU do styropianów, 0,05 16 Pianka montażowa PU, 0,05 17 Pianka elastyczna PU, 0,05 18 Klej polimerowo-hybrydowy, 0,50 19 Taśma samorozprężna, Taśma paroszczelna, Taśma paroprzepuszczalna, Ściana konstrukcyjna, np. z pustaków z betonów komórkowych 0,16 23 BSO - bezspoinowy system dociepleń 0,82 24 Elementy wykończeniowe z PCV (listwy przyokienne) 0,17 25 Izolacja termiczna muru trójwarstwowego, np. płyty z wełny 0,042 mineralnej 26 Warstwa elewacyjna muru trójwarstwowego, np. cegła klinkierowa 1,05 27 Parapetowa płytka ceramiczna 1,30 28 Zaprawa murarska do klinkierów 1,00 29 Profil ramy okiennej, okna MB-104 PASSIVE 30 Profil skrzydła okiennego, okna MB-104 PASSIVE 31 Zaprawa gipsowa do płyt G-K 0,80 32 Bloczek z betonu komórkowego 0,16 33 Nadproże 0,18 34 Zaprawa klejowa do BSO 0,82 35 Płyty styropianowe - fasadowe 25cm 0, Tynk zewnętrzny z zaprawą klejową i siatką (BSO) 0,82 37 Parapet stalowy 50,00
