SYSTEM OCIEPLEŃ MAPETHERM

Transkrypt

1 MOCOWANIE PARAPETU W SYSTEMIE OCIEPLENIOWYM MAPETHERM 1. Pianka montażowa 2. Parapet aluminiowy, PCV z profilem bocznym 3. Profil podparapetowy 4. Sznur dylatacyjny Mapefoam z pianki polietylenowej 5. Masa poliuretanowa Mapeflex PU45 6. Ściana konstrukcyjna 7. Zaprawa klejąca Mapetherm do izolacji termicznej 8. Łącznik izolacji termicznej 9. Siatka z włókna szklanego Mapenet Zaprawa zbrojąca Mapetherm do siatki 11. Systemowy preparat gruntujący pod tynk cienkowarstwowy 12. Tynk cienkowarstwowy: 13. Izolacja termiczna

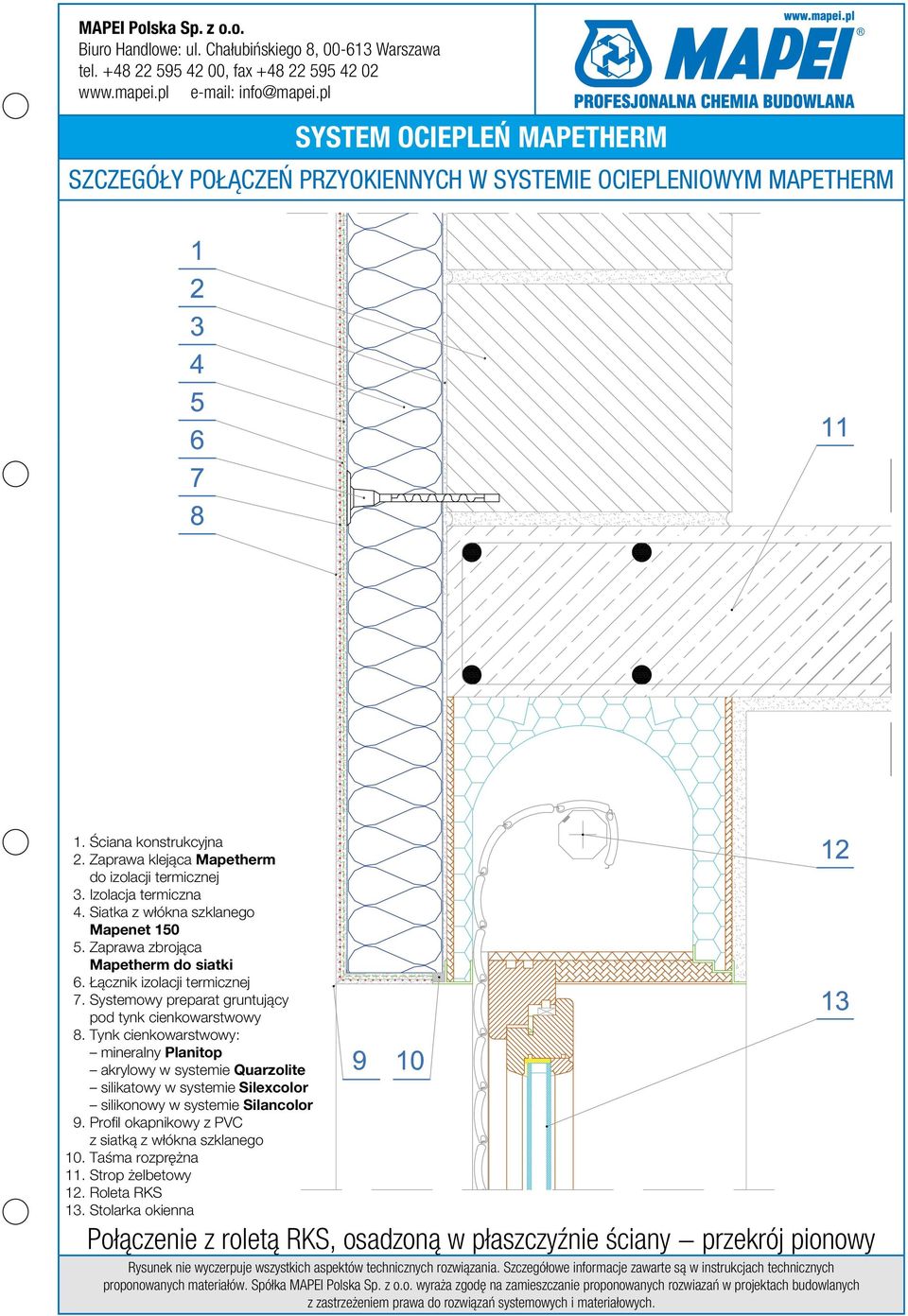

2 SZCZEGÓŁY POŁĄCZEŃ PRZYOIENNYCH W SYSTEMIE OCIEPLENIOWYM MAPETHERM 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna 4. Siatka z włókna szklanego Mapenet Zaprawa zbrojąca Mapetherm do siatki 6. Łącznik izolacji termicznej 7. Systemowy preparat gruntujący pod tynk cienkowarstwowy 8. Tynk cienkowarstwowy: 9. Profil narożny aluminiowy 10. Taśma rozprężna 11. Listwa przyokienna z siatką i piórkiem

3 SZCZEGÓŁY POŁĄCZEŃ PRZYOIENNYCH W SYSTEMIE OCIEPLENIOWYM MAPETHERM 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna 4. Siatka z włókna szklanego Mapenet Zaprawa zbrojąca Mapetherm do siatki 6. Łącznik izolacji termicznej 7. Systemowy preparat gruntujący pod tynk cienkowarstwowy 8. Tynk cienkowarstwowy: 9. Profil narożny aluminiowy 10. Taśma rozprężna 11. Listwa przyokienna z siatką i piórkiem 12. Ocieplenie ościeżnicy izolacją termiczną

4 SZCZEGÓŁY POŁĄCZEŃ PRZYOIENNYCH W SYSTEMIE OCIEPLENIOWYM MAPETHERM 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna 4. Siatka z włókna szklanego Mapenet Zaprawa zbrojąca Mapetherm do siatki 6. Łącznik izolacji termicznej 7. Systemowy preparat gruntujący pod tynk cienkowarstwowy 8. Tynk cienkowarstwowy: 9. Profil okapnikowy z PVC z siatką z włókna szklanego 10. Taśma rozprężna 11. Strop żelbetowy 12. Roleta RS 13. Stolarka okienna Połączenie z roletą RS, osadzoną w płaszczyźnie ściany przekrój pionowy

5 SZCZEGÓŁY POŁĄCZEŃ PRZYOIENNYCH W SYSTEMIE OCIEPLENIOWYM MAPETHERM 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna 4. Siatka z włókna szklanego Mapenet Zaprawa zbrojąca Mapetherm do siatki 6. Łącznik izolacji termicznej 7. Systemowy preparat gruntujący pod tynk cienkowarstwowy 8. Tynk cienkowarstwowy: 9. Taśma rozprężna 10. Masa poliuretanowa Mapeflex PU Strop żelbetowy 12. Roleta zewnętrzna 13. Stolarka okienna Połączenie z roletą zewnętrzną, osadzoną na ścianie przekrój pionowy

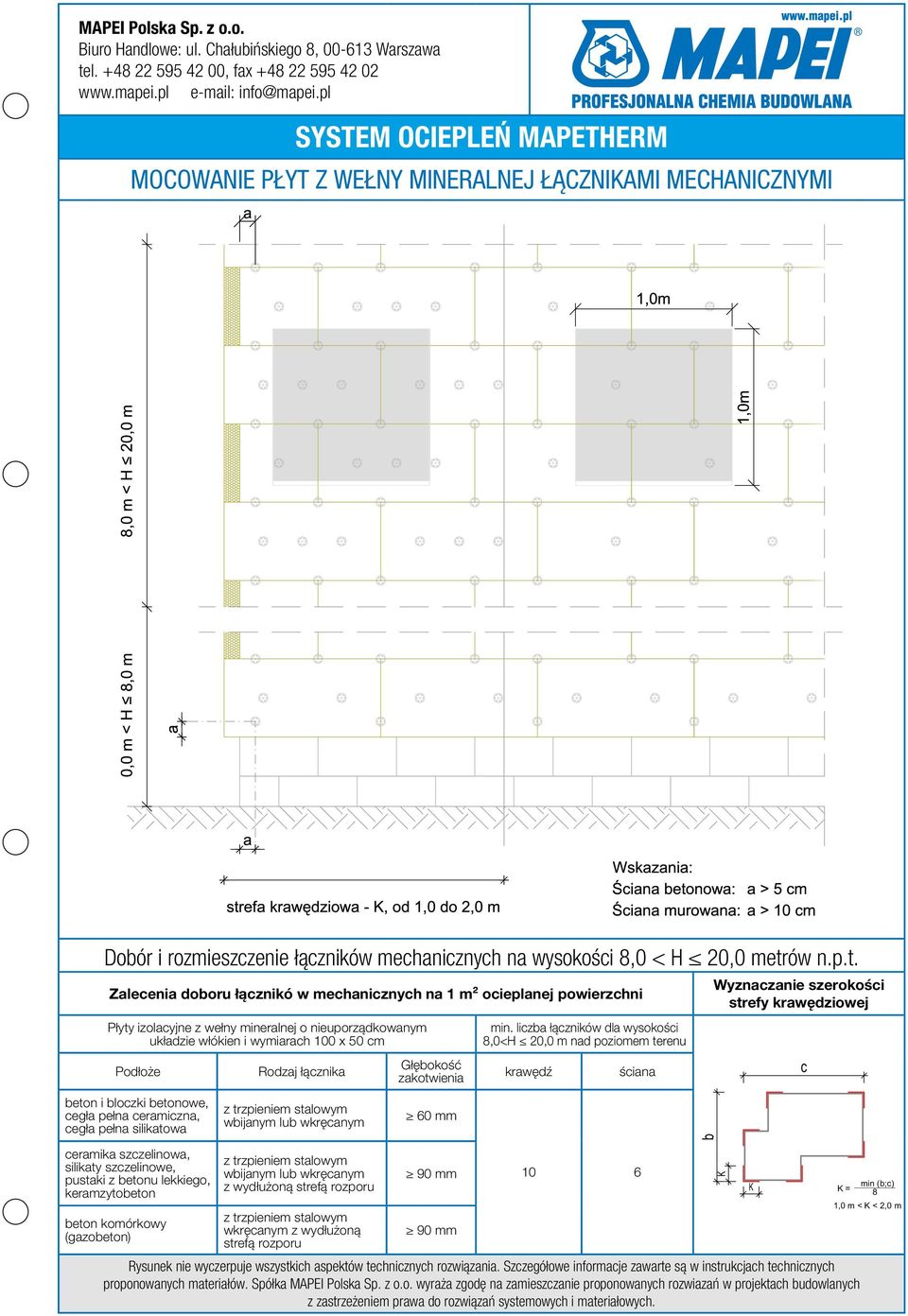

6 MOCOWANIE PŁYT Z WEŁNY MINERALNEJ ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości H 8,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Płyty izolacyjne z wełny mineralnej o nieuporządkowanym układzie włókien i wymiarach 100 x 50 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy (gazobeton) Rodzaj łącznika wbijanym lub wkręcanym wbijanym lub wkręcanym z wydłużoną strefą rozporu wkręcanym z wydłużoną strefą rozporu Głębokość zakotwienia 60 mm 90 mm 90 mm min. liczba łączników dla wysokości H 8,0 m nad poziomem terenu krawędź ściana 8 6 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

7 MOCOWANIE PŁYT Z WEŁNY MINERALNEJ ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości 8,0 < H 20,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Płyty izolacyjne z wełny mineralnej o nieuporządkowanym układzie włókien i wymiarach 100 x 50 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy (gazobeton) Rodzaj łącznika wbijanym lub wkręcanym wbijanym lub wkręcanym z wydłużoną strefą rozporu wkręcanym z wydłużoną strefą rozporu Głębokość zakotwienia 60 mm 90 mm 90 mm min. liczba łączników dla wysokości 8,0<H 20,0 m nad poziomem terenu krawędź ściana 10 6 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

8 MOCOWANIE PŁYT Z WEŁNY MINERALNEJ ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości H > 20,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Płyty izolacyjne z wełny mineralnej o nieuporządkowanym układzie włókien i wymiarach 100 x 50 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy (gazobeton) Rodzaj łącznika wbijanym lub wkręcanym wbijanym lub wkręcanym z wydłużoną strefą rozporu wkręcanym z wydłużoną strefą rozporu Głębokość zakotwienia 60 mm 90 mm 90 mm min. liczba łączników dla wysokości H > 20,0 m nad poziomem terenu krawędź ściana 12 8 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

9 MOCOWANIE PŁYT Z WEŁNY MINERALNEJ LAMELOWEJ ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości H 20,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Płyty izolacyjne z wełny mineralnej lamelowej o wymiarach 120 x 20 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy (gazobeton) Rodzaj łącznika wbijanym lub wkręcanym, z talerzykiem Ø 14cm wbijanym lub wkręcanym z wydłużoną strefą rozporu, z talerzykiem Ø 14cm wkręcanym z wydłużoną strefą rozporu, z talerzykiem Ø 14cm Głębokość zakotwienia 60 mm 90 mm 90 mm min. liczba łączników dla wysokości H 20,0 m nad poziomem terenu krawędź ściana 7 4 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

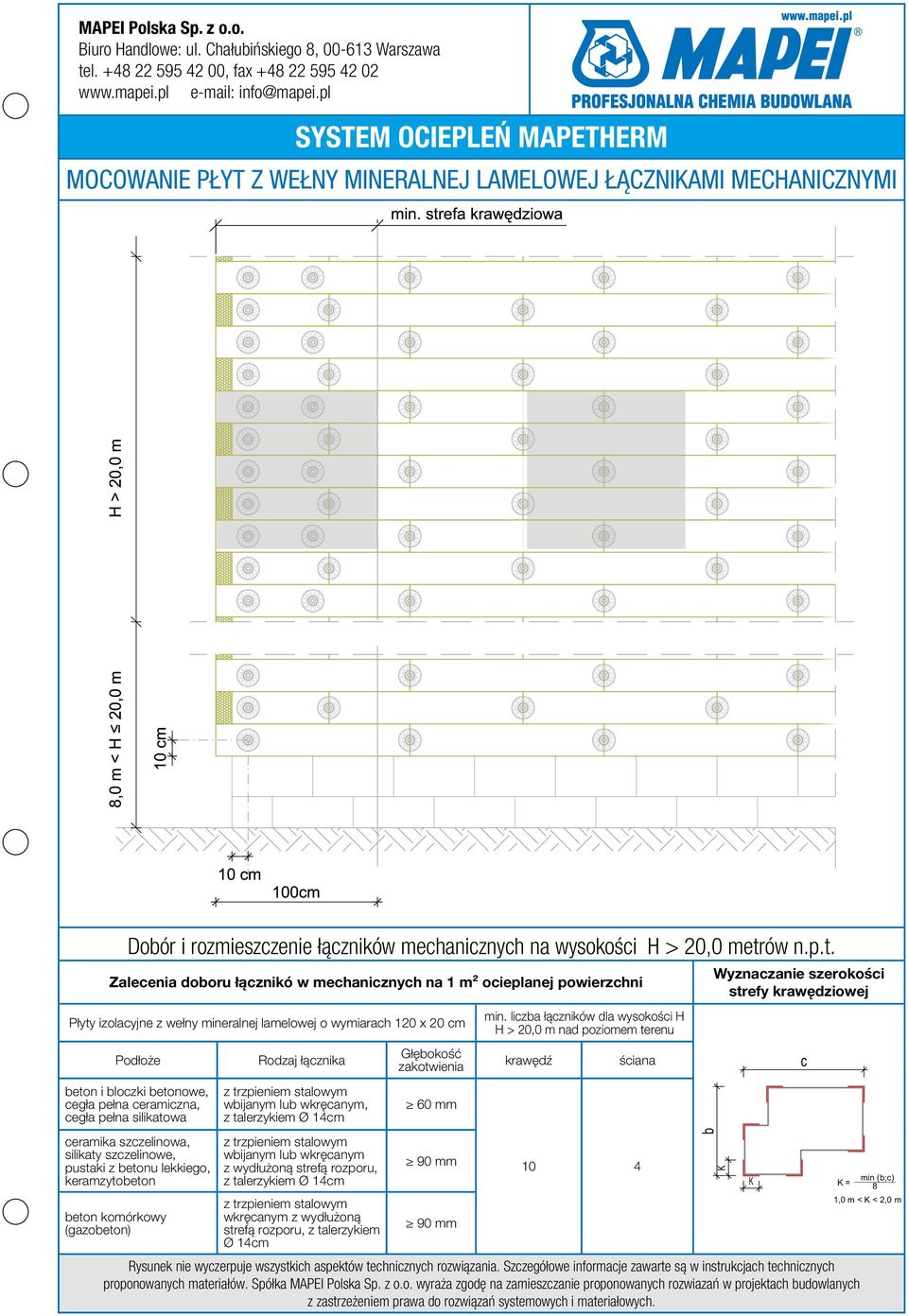

10 MOCOWANIE PŁYT Z WEŁNY MINERALNEJ LAMELOWEJ ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości H > 20,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Płyty izolacyjne z wełny mineralnej lamelowej o wymiarach 120 x 20 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy (gazobeton) Rodzaj łącznika wbijanym lub wkręcanym, z talerzykiem Ø 14cm wbijanym lub wkręcanym z wydłużoną strefą rozporu, z talerzykiem Ø 14cm wkręcanym z wydłużoną strefą rozporu, z talerzykiem Ø 14cm Głębokość zakotwienia 60 mm 90 mm 90 mm min. liczba łączników dla wysokości H H > 20,0 m nad poziomem terenu krawędź ściana 10 4 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

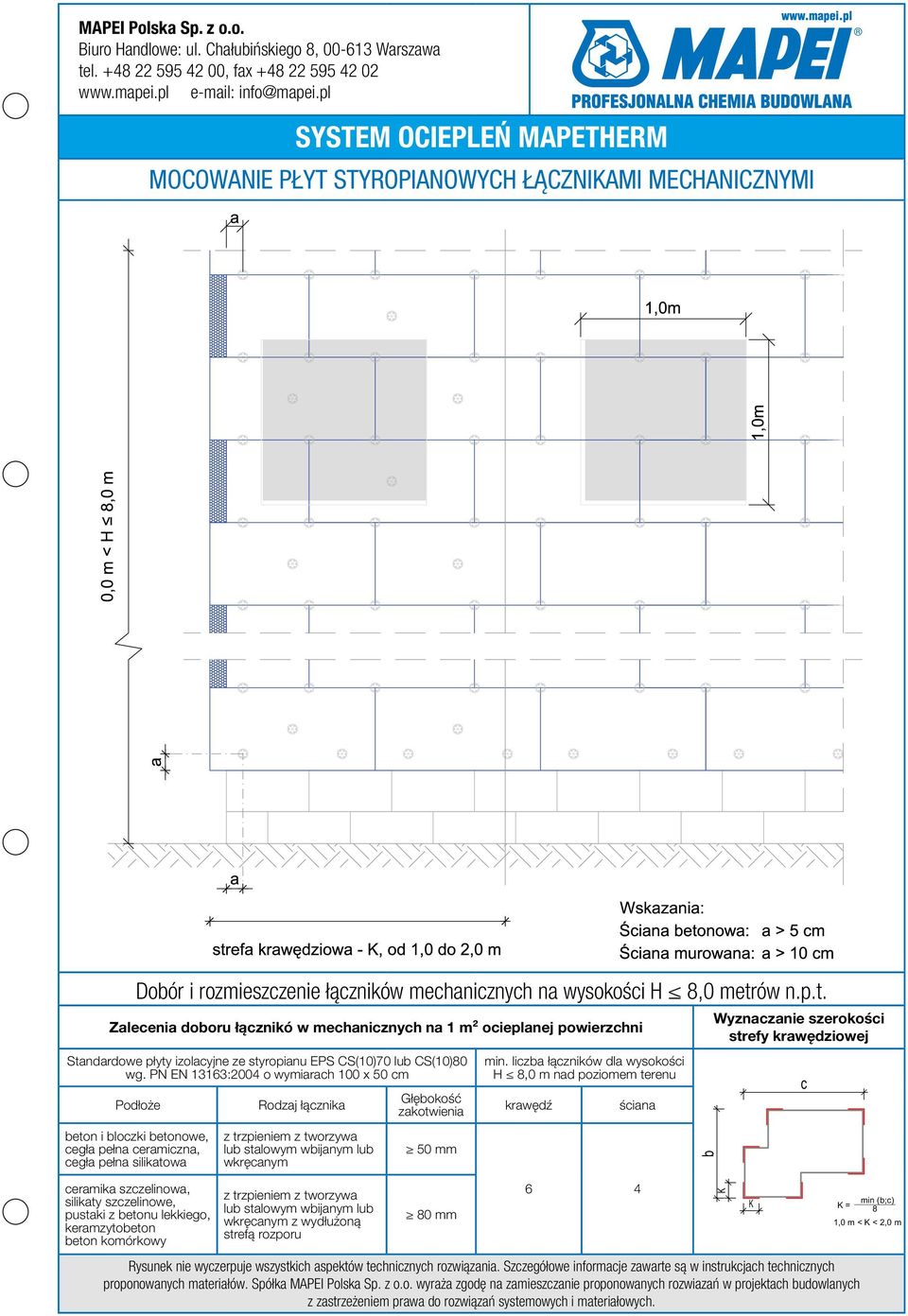

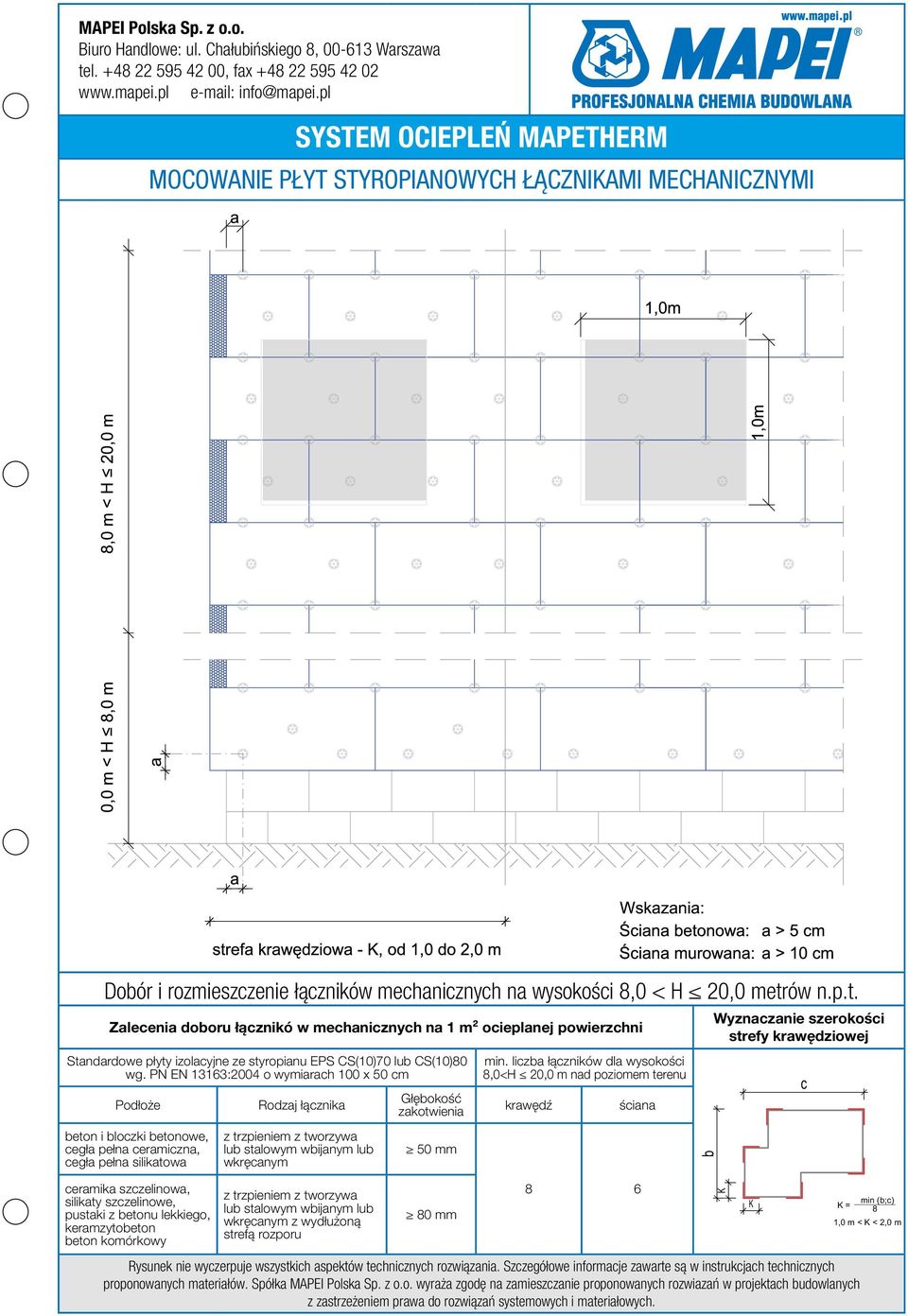

11 MOCOWANIE PŁYT STYROPIANOWYCH ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości H 8,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Standardowe płyty izolacyjne ze styropianu EPS CS(10)70 lub CS(10)80 wg. PN EN 13163:2004 o wymiarach 100 x 50 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy Rodzaj łącznika z trzpieniem z tworzywa lub stalowym wbijanym lub wkręcanym z trzpieniem z tworzywa lub stalowym wbijanym lub wkręcanym z wydłużoną strefą rozporu Głębokość zakotwienia 50 mm 80 mm min. liczba łączników dla wysokości H 8,0 m nad poziomem terenu krawędź ściana 6 4 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

12 MOCOWANIE PŁYT STYROPIANOWYCH ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości 8,0 < H 20,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Standardowe płyty izolacyjne ze styropianu EPS CS(10)70 lub CS(10)80 wg. PN EN 13163:2004 o wymiarach 100 x 50 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy Rodzaj łącznika z trzpieniem z tworzywa lub stalowym wbijanym lub wkręcanym z trzpieniem z tworzywa lub stalowym wbijanym lub wkręcanym z wydłużoną strefą rozporu Głębokość zakotwienia 50 mm 80 mm min. liczba łączników dla wysokości 8,0<H 20,0 m nad poziomem terenu krawędź ściana 8 6 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

13 MOCOWANIE PŁYT STYROPIANOWYCH ŁĄCZNIAMI MECHANICZNYMI Dobór i rozmieszczenie łączników mechanicznych na wysokości H > 20,0 metrów n.p.t. Zalecenia doboru łącznikó w mechanicznych na 1 m² ocieplanej powierzchni Standardowe płyty izolacyjne ze styropianu EPS CS(10)70 lub CS(10)80 wg. PN EN 13163:2004 o wymiarach 100 x 50 cm Podłoże beton i bloczki betonowe, cegła pełna ceramiczna, cegła pełna silikatowa ceramika szczelinowa, silikaty szczelinowe, pustaki z betonu lekkiego, keramzytobeton beton komórkowy Rodzaj łącznika z trzpieniem z tworzywa lub stalowym wbijanym lub wkręcanym z trzpieniem z tworzywa lub stalowym wbijanym lub wkręcanym z wydłużoną strefą rozporu Głębokość zakotwienia 50 mm 80 mm min. liczba łączników dla wysokości H > 20,0 m nad poziomem terenu krawędź ściana 12 8 b Wyznaczanie szerokości strefy krawędziowej c min (b;c) = 8 1,0 m < < 2,0 m

14 ZBROJENIE NAROŻA SIATĄ Z WŁÓNA SZLANEGO MAPENET Ściana zewnętrzna 2. Zaprawa klejąca Mapetherm do styropianu lub Mapetherm wool do wełny 3. Płyta termoizolacyjna: styropian lub wełna 4. Zaprawa szpachlowa Mapetherm do siatki na styropian lub Mapetherm wool do siatki na wełnę mineralną 5. Siatka z włókna szklanego Mapenet 150 ZBROJENIE NAROŻY ELEWACJI ZBROJENIE NAROŻA PROFILEM ALUMINIOWYM W POŁĄCZENIU Z SIATĄ Z WŁÓNA SZLANEGO MAPENET Ściana zewnętrzna 2. Zaprawa klejąca Mapetherm do styropianu lub Mapetherm wool do wełny 3. Płyta termoizolacyjna: styropian lub wełna 4. Zaprawa szpachlowa Mapetherm do siatki na styropian lub Mapetherm wool do siatki na wełnę mineralną 5. Siatka z włókna szklanego Mapenet Profil narożny aluminiowy ZBROJENIE NAROŻA PROFILEM ALUMINIOWYM LUB PVC W POŁĄCZENIU Z SIATĄ Z WŁÓNA SZLANEGO MAPENET Ściana zewnętrzna 2. Zaprawa klejąca Mapetherm do styropianu lub Mapetherm wool do wełny 3. Płyta termoizolacyjna: styropian lub wełna 4. Zaprawa szpachlowa Mapetherm do siatki na styropian lub Mapetherm wool do siatki na wełnę mineralną 5. Siatka z włókna szklanego Mapenet Profil narożny aluminiowy z siatką lub z PCV z siatką z włókna szklanego 10 cm x 15 cm

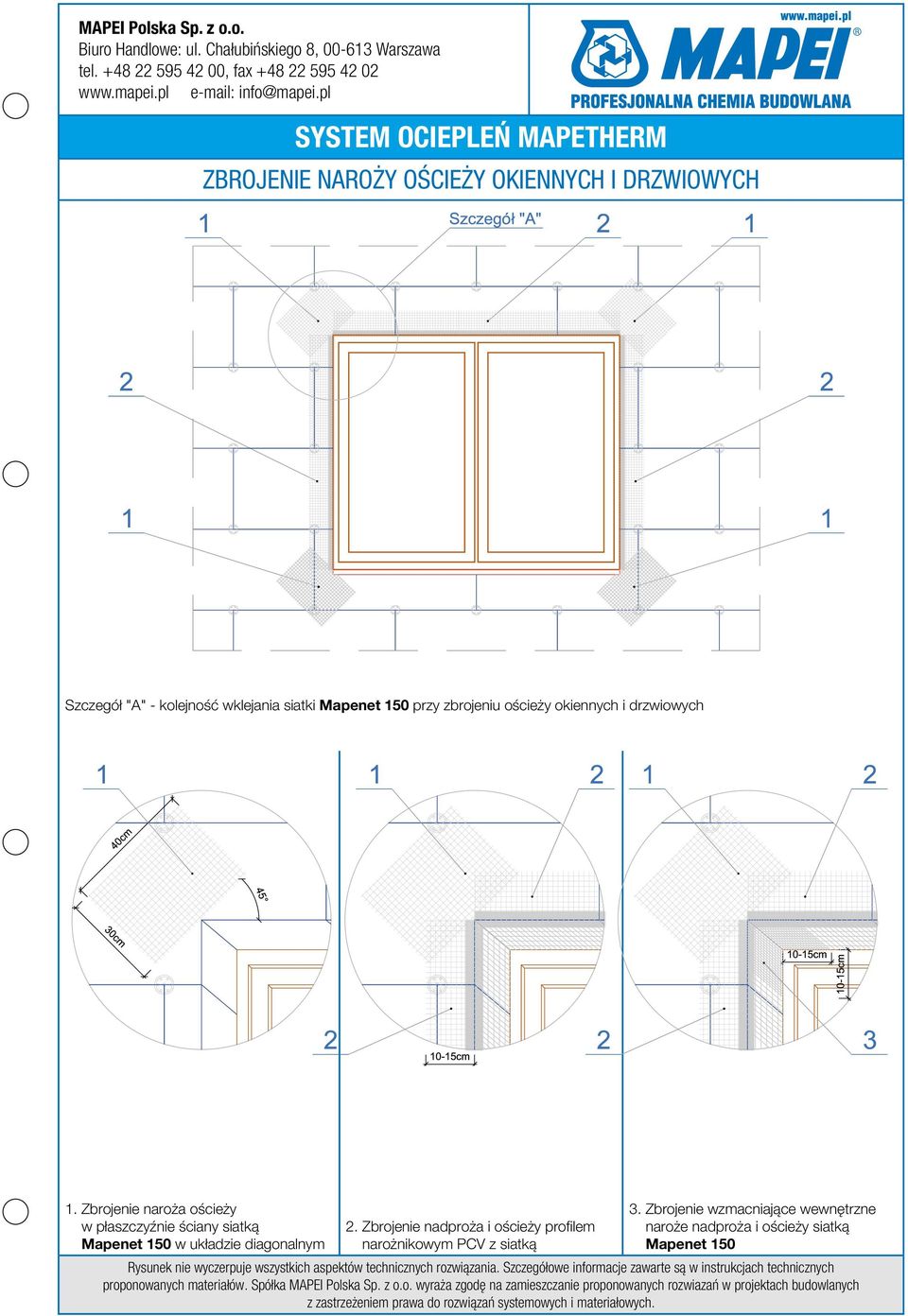

15 ZBROJENIE NAROŻY OŚCIEŻY OIENNYCH I DRZWIOWYCH Szczegół "A" - kolejność wklejania siatki Mapenet 150 przy zbrojeniu ościeży okiennych i drzwiowych 1. Zbrojenie naroża ościeży w płaszczyźnie ściany siatką Mapenet 150 w układzie diagonalnym 2. Zbrojenie nadproża i ościeży profilem narożnikowym PCV z siatką 3. Zbrojenie wzmacniające wewnętrzne naroże nadproża i ościeży siatką Mapenet 150

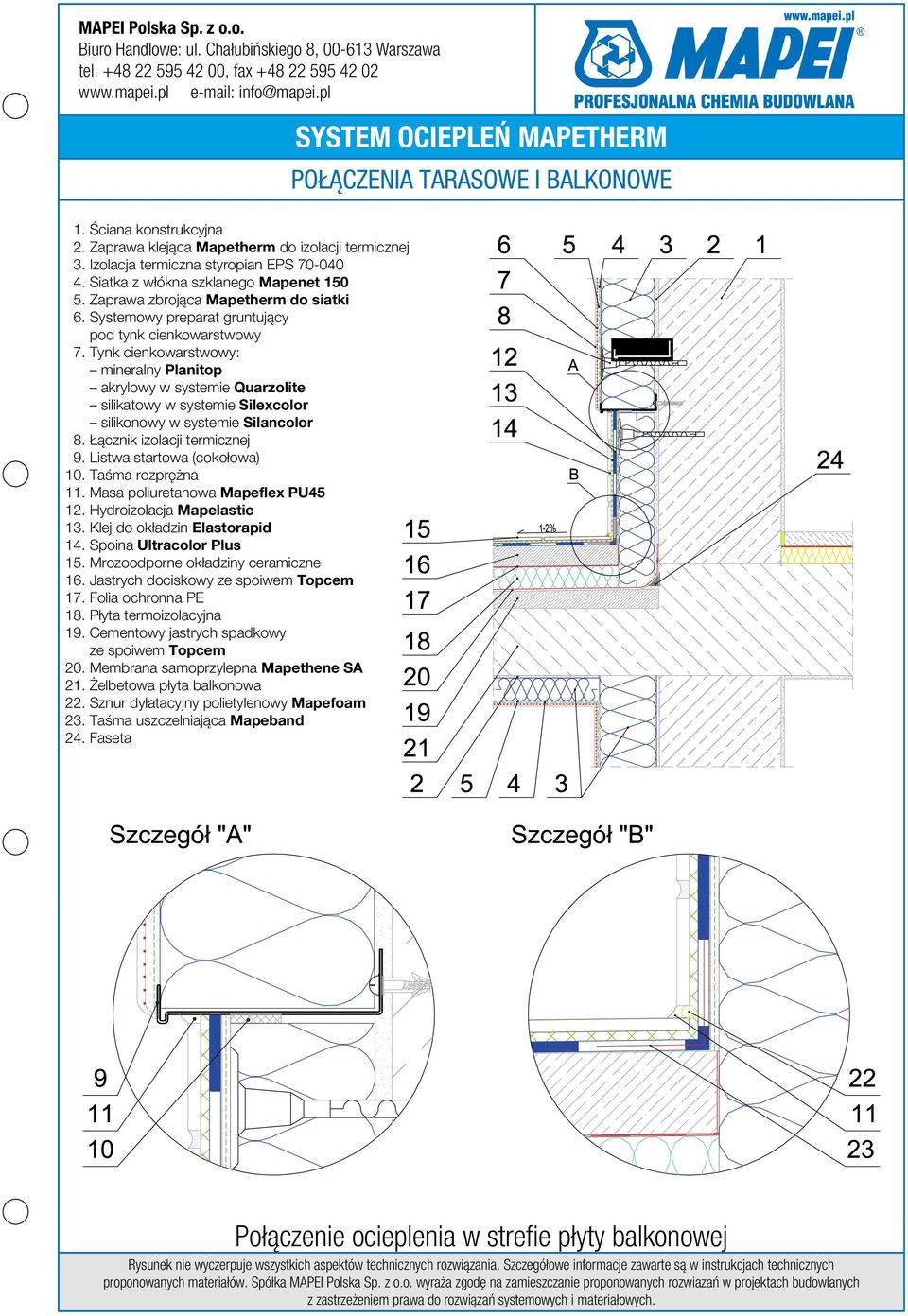

16 POŁĄCZENIA TARASOWE I BALONOWE 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna styropian EPS Siatka z włókna szklanego Mapenet Zaprawa zbrojąca Mapetherm do siatki 6. Systemowy preparat gruntujący pod tynk cienkowarstwowy 7. Tynk cienkowarstwowy: 8. Łącznik izolacji termicznej 9. Listwa startowa (cokołowa) 10. Taśma rozprężna 11. Masa poliuretanowa Mapeflex PU Hydroizolacja Mapelastic 13. lej do okładzin Elastorapid 14. Spoina Ultracolor Plus 15. Mrozoodporne okładziny ceramiczne 16. Jastrych dociskowy ze spoiwem Topcem 17. Folia ochronna PE 18. Płyta termoizolacyjna 19. Cementowy jastrych spadkowy ze spoiwem Topcem 20. Membrana samoprzylepna Mapethene SA 21. Żelbetowa płyta balkonowa 22. Sznur dylatacyjny polietylenowy Mapefoam 23. Taśma uszczelniająca Mapeband 24. Faseta Połączenie ocieplenia w strefie płyty balkonowej

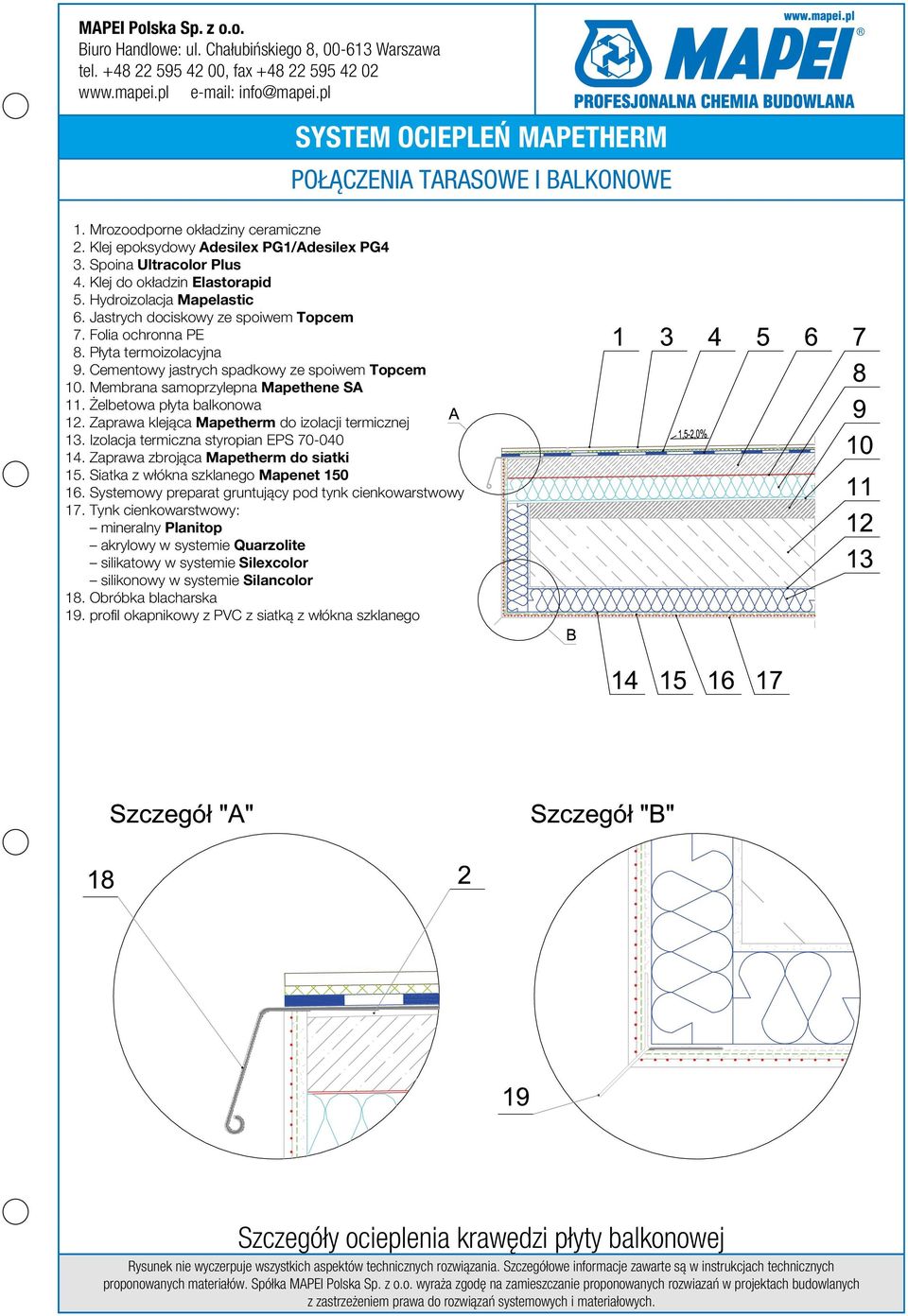

17 POŁĄCZENIA TARASOWE I BALONOWE 1. Mrozoodporne okładziny ceramiczne 2. lej epoksydowy Adesilex PG1/Adesilex PG4 3. Spoina Ultracolor Plus 4. lej do okładzin Elastorapid 5. Hydroizolacja Mapelastic 6. Jastrych dociskowy ze spoiwem Topcem 7. Folia ochronna PE 8. Płyta termoizolacyjna 9. Cementowy jastrych spadkowy ze spoiwem Topcem 10. Membrana samoprzylepna Mapethene SA 11. Żelbetowa płyta balkonowa 12. Zaprawa klejąca Mapetherm do izolacji termicznej 13. Izolacja termiczna styropian EPS Zaprawa zbrojąca Mapetherm do siatki 15. Siatka z włókna szklanego Mapenet Systemowy preparat gruntujący pod tynk cienkowarstwowy 17. Tynk cienkowarstwowy: 18. Obróbka blacharska 19. profil okapnikowy z PVC z siatką z włókna szklanego Szczegóły ocieplenia krawędzi płyty balkonowej

18 POŁĄCZENIA TARASOWE I BALONOWE 1. Mrozoodporne okładziny ceramiczne 2. Masa poliuretanowa Mapeflex PU45 3. Spoina Ultracolor Plus 4. lej do okładzin Elastorapid 5. Hydroizolacja Mapelastic 6. Jastrych dociskowy ze spoiwem Topcem 7. Folia ochronna PE 8. Płyta termoizolacyjna 9. Cementowy jastrych spadkowy ze spoiwem Topcem 10. Membrana samoprzylepna Mapethene SA 11. Żelbetowa płyta stropowa 12. Zaprawa klejąca Mapetherm do izolacji termicznej 13. Izolacja termiczna styropian EPS Zaprawa zbrojąca Mapetherm do siatki 15. Siatka z włókna szklanego Mapenet Systemowy preparat gruntujący pod tynk cienkowarstwowy 17. Tynk cienkowarstwowy: 18. lej epoksydowy Adesilex PG1/Adesilex PG4 19. Obróbka blacharska 20. Łącznik izolacji termicznej 21. Listwa startowa (cokołowa) 22. Taśma rozprężna 23. Sznur dylatacyjny polietylenowy Mapefoam 24. Taśma uszczelniająca Mapeband 25. Faseta Ocieplenie tarasu nad pomieszczeniem ogrzewanym

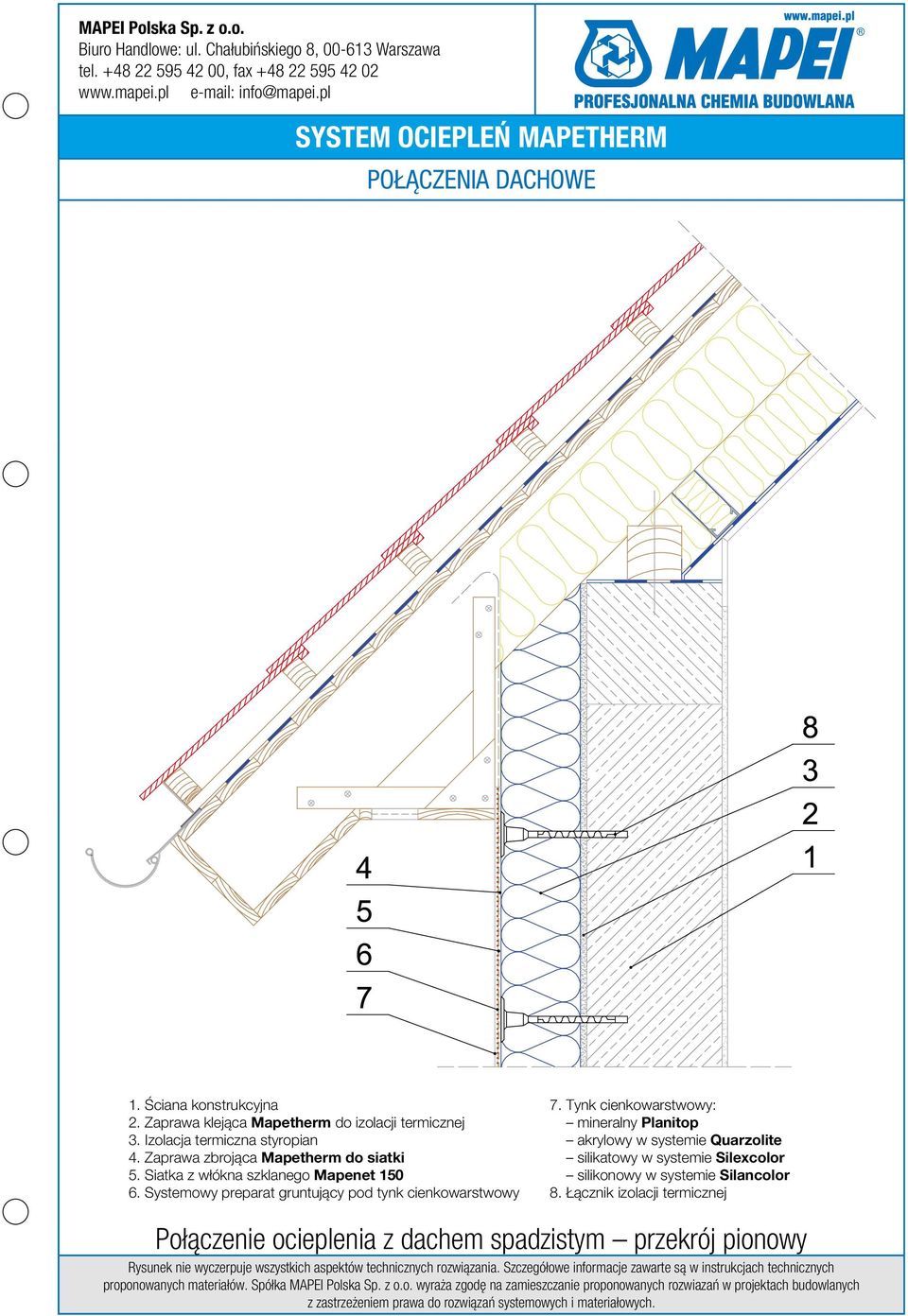

19 POŁĄCZENIA DACHOWE 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna styropian 4. Zaprawa zbrojąca Mapetherm do siatki 5. Siatka z włókna szklanego Mapenet Systemowy preparat gruntujący pod tynk cienkowarstwowy 7. Tynk cienkowarstwowy: 8. Łącznik izolacji termicznej Połączenie ocieplenia z dachem spadzistym przekrój pionowy

20 POŁĄCZENIA DACHOWE 1. Ściana zewnętrzna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna styropian EPS Zaprawa zbrojąca Mapetherm do siatki 5. Siatka z włókna szklanego Mapenet Systemowy preparat gruntujący pod tynk cienkowarstwowy 7. Tynk cienkowarstwowy: 8. Łącznik izolacji termicznej 9. Listwa startowa (cokołowa) 10. Taśma rozprężna 11. Obróbka blacharska 12. Impregnowana listwa drewniana Połączenie ocieplenia z dachem spadzistym przekrój pionowy

21 POŁĄCZENIA DACHOWE 1. Strop żelbetowy 2. Gruntowanie podłoża Polyprimer 3. Samoprzylepna membrana paroizolacyjna Polyvap SA 4. Płyty termoizolacyjne 5. Warstwa podkładowa samoprzylepna membrana bitumiczna Polyglass Spider P 6. Warstwa wierzchnia samoprzylepna membrana bitumiczna Polyglass Spider P Mineral 7. Metalowy profil mocujący w układzie pionowym 8. Taśma rozprężna 9. Listwa startowa (cokołowa) 10. Łącznik izolacji termicznej 11. Zaprawa klejąca Mapetherm do izolacji termicznej 12. Izolacja termiczna styropian EPS Zaprawa zbrojąca Mapetherm do siatki 14. Siatka z włókna szklanego Mapenet Systemowy preparat gruntujący pod tynk cienkowarstwowy 16. Tynk cienkowarstwowy: Połączenie ocieplenia z dachem płaskim przekrój pionowy

22 POŁĄCZENIA DACHOWE 1. Strop żelbetowy 2. Gruntowanie podłoża Polyprimer 3. Samoprzylepna membrana paroizolacyjna Polyvap SA 4. Płyty termoizolacyjne 5. Warstwa podkładowa samoprzylepna membrana bitumiczna Polyglass Spider P 6. Warstwa wierzchnia samoprzylepna membrana bitumiczna Polyglass Spider P Mineral 7. Taśma rozprężna 8. Masa trwale elastyczna Mapeflex PU45 9. Listwa startowa (cokołowa) 10. Łącznik izolacji termicznej 11. Zaprawa klejąca Mapetherm do izolacji termicznej 12. Izolacja termiczna styropian EPS Zaprawa zbrojąca Mapetherm do siatki 14. Siatka z włókna szklanego Mapenet Systemowy preparat gruntujący pod tynk cienkowarstwowy 16. Tynk cienkowarstwowy: Ocieplenie attyki w połączeniu z dachem płaskim przekrój pionowy

23 SZCZEGÓŁY POŁĄCZEŃ W STREFIE COOŁU I PRZYZIEMIA BUDYNE NIPODPIWNICZONY 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna styropian EPS Dwie warstwy siatki z włókna szklanego Mapenet 150 do wysokości 2 m nad poziom terenu 5. Zaprawa zbrojąca Mapetherm do siatki 6. Łącznik izolacji termicznej 7. Systemowy preparat gruntujący pod tynk cienkowarstwowy 8. Tynk cienkowarstwowy: 9. Listwa startowa (cokołowa) 10. Taśma rozprężna 11. Masa poliuretanowa Mapeflex PU Hydroizolacja ścian w części podziemnej Plastimul 2 Super 13. Gruntowanie podłoża Plastimul Primer 14. Warstwa ochronna fizelina lub folia kubełkowa 16. Hydroizolacja pionowa ściany Mapelastic 17. Opaska żwirowa 18. Zasypka piaskowa Połączenie ocieplenia z cokołem wyklejonym płytkami klinkierowymi

24 SZCZEGÓŁY POŁĄCZEŃ W STREFIE COOŁU I PRZYZIEMIA BUDYNE NIPODPIWNICZONY 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna styropian EPS Dwie warstwy siatki z włókna szklanego Mapenet 150 do wysokości 2 m nad poziom terenu 5. Zaprawa zbrojąca Mapetherm do siatki 6. Łącznik izolacji termicznej 7. Systemowy preparat gruntujący pod tynk cienkowarstwowy 8. Tynk cienkowarstwowy: 9. Listwa startowa (cokołowa) 10. Taśma rozprężna 11. Masa poliuretanowa Mapeflex PU Hydroizolacja ścian w części podziemnej Plastimul 2 Super 13. Gruntowanie podłoża Plastimul Primer 14. Faseta z zaprawy Planitop Warstwa ochronna fizelina lub folia kubełkowa 16. Hydroizolacja pionowa ściany Mapelastic 17. Opaska żwirowa 18. Zasypka piaskowa 19. Mata filtrująca 20. Warstwa drenująca Połączenie ocieplenia z cokołem wyklejonym płytkami klinkierowymi

25 SZCZELINA DYLATACYJNA Z PROFILEM PROSTYM I ATOWYM PRZERÓJ POPRZECZNY Uszczelnienie dylatacji pionowych taśmą dylatacyjną wypełnienie profilem PVC Uszczelnienie dylatacji pionowych taśmą dylatacyjną wypełnienie masą poliuretanową 1. Ściana konstrukcyjna 2. Zaprawa klejąca Mapetherm do izolacji termicznej 3. Izolacja termiczna 4. Zaprawa zbrojąca Mapetherm do siatki 5. Siatka z włókna szklanego Mapenet Systemowy preparat gruntujący pod tynk cienkowarstwowy 7. Tynk cienkowarstwowy: 8. Listwa dylatacyjna z siatką typu E płaska 9. Uszczelka maskująca płaska 10. Sznur dylatacyjny polietylenowy Mapefoam 11. Listwa dylatacyjna z siatką typu V kątowa 12. Uszczelka maskująca kątowa 13. Masa poliuretanowa Mapeflex PU45
