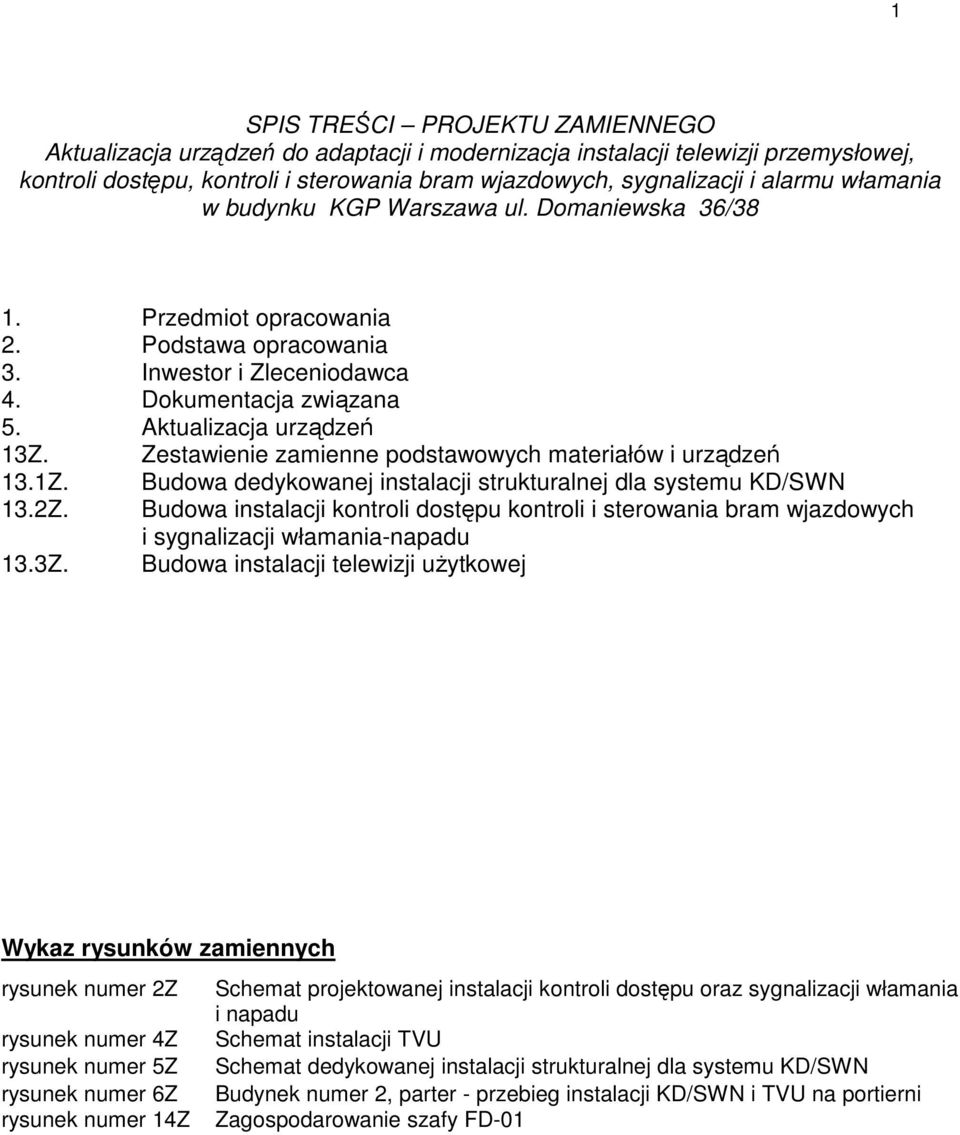

1 1 SPIS TREŚCI PROJEKTU ZAMIENNEGO Aktualizacja urządzeń do adaptacji i modernizacja instalacji telewizji przemysłowej, kontroli dostępu, kontroli i sterowania bram wjazdowych, sygnalizacji i alarmu włamania w budynku KGP Warszawa ul. Domaniewska 36/38 1. Przedmiot opracowania 2. Podstawa opracowania 3. Inwestor i Zleceniodawca 4. Dokumentacja związana 5. Aktualizacja urządzeń 13Z. Zestawienie zamienne podstawowych materiałów i urządzeń 13.1Z. Budowa dedykowanej instalacji strukturalnej dla systemu KD/SWN 13.2Z. Budowa instalacji kontroli dostępu kontroli i sterowania bram wjazdowych i sygnalizacji włamania-napadu 13.3Z. Budowa instalacji telewizji uŝytkowej Wykaz rysunków zamiennych rysunek numer 2Z Schemat projektowanej instalacji kontroli dostępu oraz sygnalizacji włamania i napadu rysunek numer 4Z Schemat instalacji TVU rysunek numer 5Z Schemat dedykowanej instalacji strukturalnej dla systemu KD/SWN rysunek numer 6Z Budynek numer 2, parter - przebieg instalacji KD/SWN i TVU na portierni rysunek numer 14Z Zagospodarowanie szafy FD-01

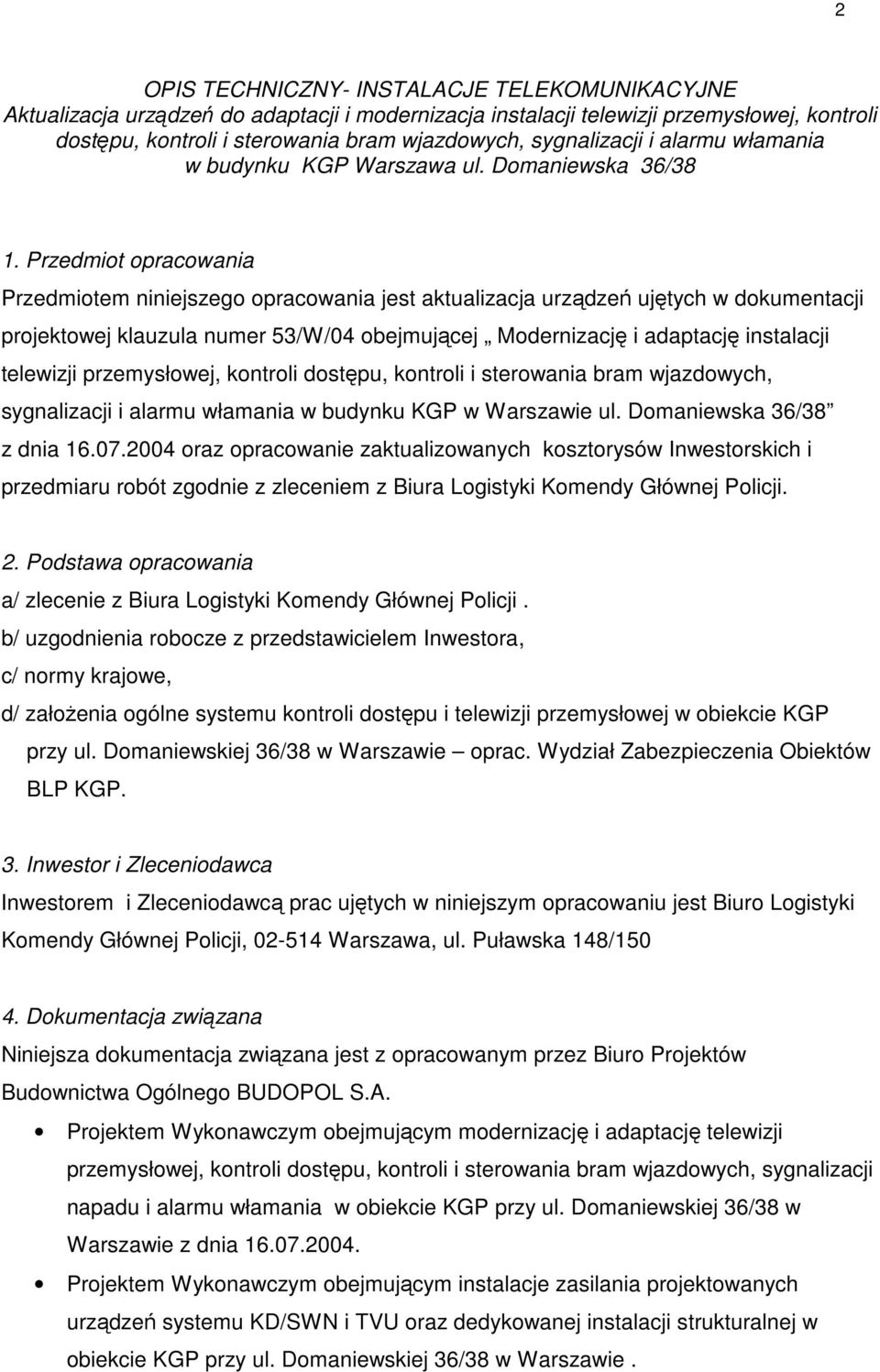

2 2 OPIS TECHNICZNY- INSTALACJE TELEKOMUNIKACYJNE Aktualizacja urządzeń do adaptacji i modernizacja instalacji telewizji przemysłowej, kontroli dostępu, kontroli i sterowania bram wjazdowych, sygnalizacji i alarmu włamania w budynku KGP Warszawa ul. Domaniewska 36/38 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest aktualizacja urządzeń ujętych w dokumentacji projektowej klauzula numer 53/W/04 obejmującej Modernizację i adaptację instalacji telewizji przemysłowej, kontroli dostępu, kontroli i sterowania bram wjazdowych, sygnalizacji i alarmu włamania w budynku KGP w Warszawie ul. Domaniewska 36/38 z dnia oraz opracowanie zaktualizowanych kosztorysów Inwestorskich i przedmiaru robót zgodnie z zleceniem z Biura Logistyki Komendy Głównej Policji. 2. Podstawa opracowania a/ zlecenie z Biura Logistyki Komendy Głównej Policji. b/ uzgodnienia robocze z przedstawicielem Inwestora, c/ normy krajowe, d/ załoŝenia ogólne systemu kontroli dostępu i telewizji przemysłowej w obiekcie KGP przy ul. Domaniewskiej 36/38 w Warszawie oprac. Wydział Zabezpieczenia Obiektów BLP KGP. 3. Inwestor i Zleceniodawca Inwestorem i Zleceniodawcą prac ujętych w niniejszym opracowaniu jest Biuro Logistyki Komendy Głównej Policji, Warszawa, ul. Puławska 148/ Dokumentacja związana Niniejsza dokumentacja związana jest z opracowanym przez Biuro Projektów Budownictwa Ogólnego BUDOPOL S.A. Projektem Wykonawczym obejmującym modernizację i adaptację telewizji przemysłowej, kontroli dostępu, kontroli i sterowania bram wjazdowych, sygnalizacji napadu i alarmu włamania w obiekcie KGP przy ul. Domaniewskiej 36/38 w Warszawie z dnia Projektem Wykonawczym obejmującym instalacje zasilania projektowanych urządzeń systemu KD/SWN i TVU oraz dedykowanej instalacji strukturalnej w obiekcie KGP przy ul. Domaniewskiej 36/38 w Warszawie.

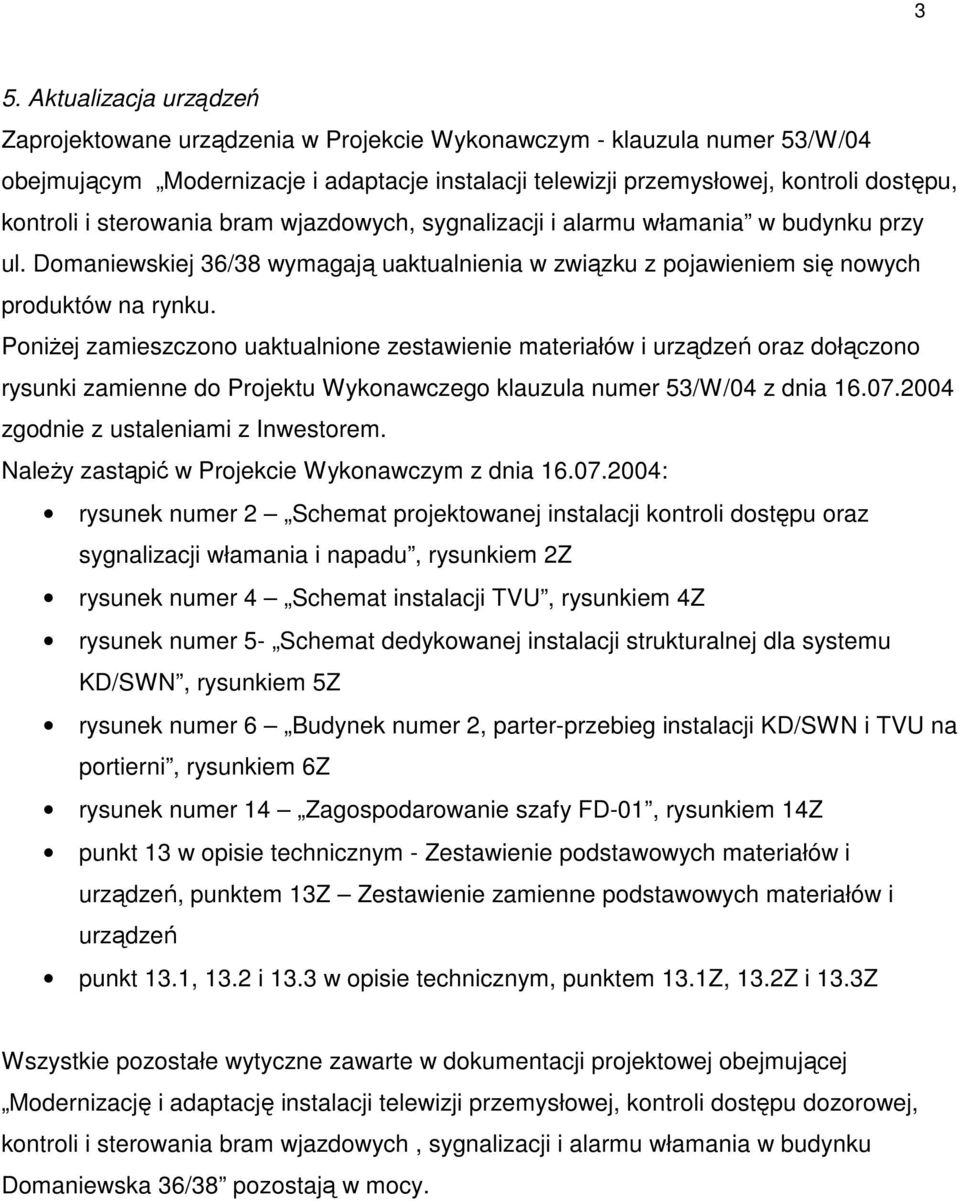

3 3 5. Aktualizacja urządzeń Zaprojektowane urządzenia w Projekcie Wykonawczym - klauzula numer 53/W/04 obejmującym Modernizacje i adaptacje instalacji telewizji przemysłowej, kontroli dostępu, kontroli i sterowania bram wjazdowych, sygnalizacji i alarmu włamania w budynku przy ul. Domaniewskiej 36/38 wymagają uaktualnienia w związku z pojawieniem się nowych produktów na rynku. PoniŜej zamieszczono uaktualnione zestawienie materiałów i urządzeń oraz dołączono rysunki zamienne do Projektu Wykonawczego klauzula numer 53/W/04 z dnia zgodnie z ustaleniami z Inwestorem. NaleŜy zastąpić w Projekcie Wykonawczym z dnia : rysunek numer 2 Schemat projektowanej instalacji kontroli dostępu oraz sygnalizacji włamania i napadu, rysunkiem 2Z rysunek numer 4 Schemat instalacji TVU, rysunkiem 4Z rysunek numer 5- Schemat dedykowanej instalacji strukturalnej dla systemu KD/SWN, rysunkiem 5Z rysunek numer 6 Budynek numer 2, parter-przebieg instalacji KD/SWN i TVU na portierni, rysunkiem 6Z rysunek numer 14 Zagospodarowanie szafy FD-01, rysunkiem 14Z punkt 13 w opisie technicznym - Zestawienie podstawowych materiałów i urządzeń, punktem 13Z Zestawienie zamienne podstawowych materiałów i urządzeń punkt 13.1, 13.2 i 13.3 w opisie technicznym, punktem 13.1Z, 13.2Z i 13.3Z Wszystkie pozostałe wytyczne zawarte w dokumentacji projektowej obejmującej Modernizację i adaptację instalacji telewizji przemysłowej, kontroli dostępu dozorowej, kontroli i sterowania bram wjazdowych, sygnalizacji i alarmu włamania w budynku Domaniewska 36/38 pozostają w mocy.

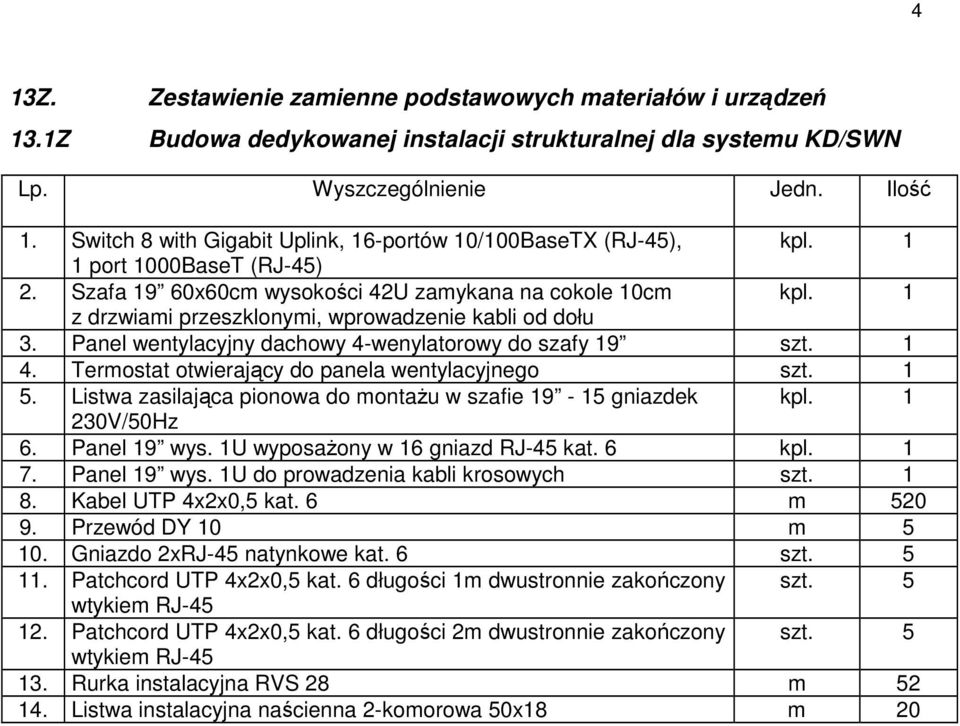

4 4 13Z. Zestawienie zamienne podstawowych materiałów i urządzeń 13.1Z Budowa dedykowanej instalacji strukturalnej dla systemu KD/SWN Lp. Wyszczególnienie Jedn. Ilość 1. Switch 8 with Gigabit Uplink, 16-portów 10/100BaseTX (RJ-45), 1 port 1000BaseT (RJ-45) 2. Szafa 19 60x60cm wysokości 42U zamykana na cokole 10cm z drzwiami przeszklonymi, wprowadzenie kabli od dołu 3. Panel wentylacyjny dachowy 4-wenylatorowy do szafy 19 szt Termostat otwierający do panela wentylacyjnego szt Listwa zasilająca pionowa do montaŝu w szafie gniazdek 230V/50Hz 6. Panel 19 wys. 1U wyposaŝony w 16 gniazd RJ-45 kat Panel 19 wys. 1U do prowadzenia kabli krosowych szt Kabel UTP 4x2x0,5 kat. 6 m Przewód DY 10 m Gniazdo 2xRJ-45 natynkowe kat. 6 szt Patchcord UTP 4x2x0,5 kat. 6 długości 1m dwustronnie zakończony szt. 5 wtykiem RJ Patchcord UTP 4x2x0,5 kat. 6 długości 2m dwustronnie zakończony szt. 5 wtykiem RJ Rurka instalacyjna RVS 28 m Listwa instalacyjna naścienna 2-komorowa 50x18 m 20

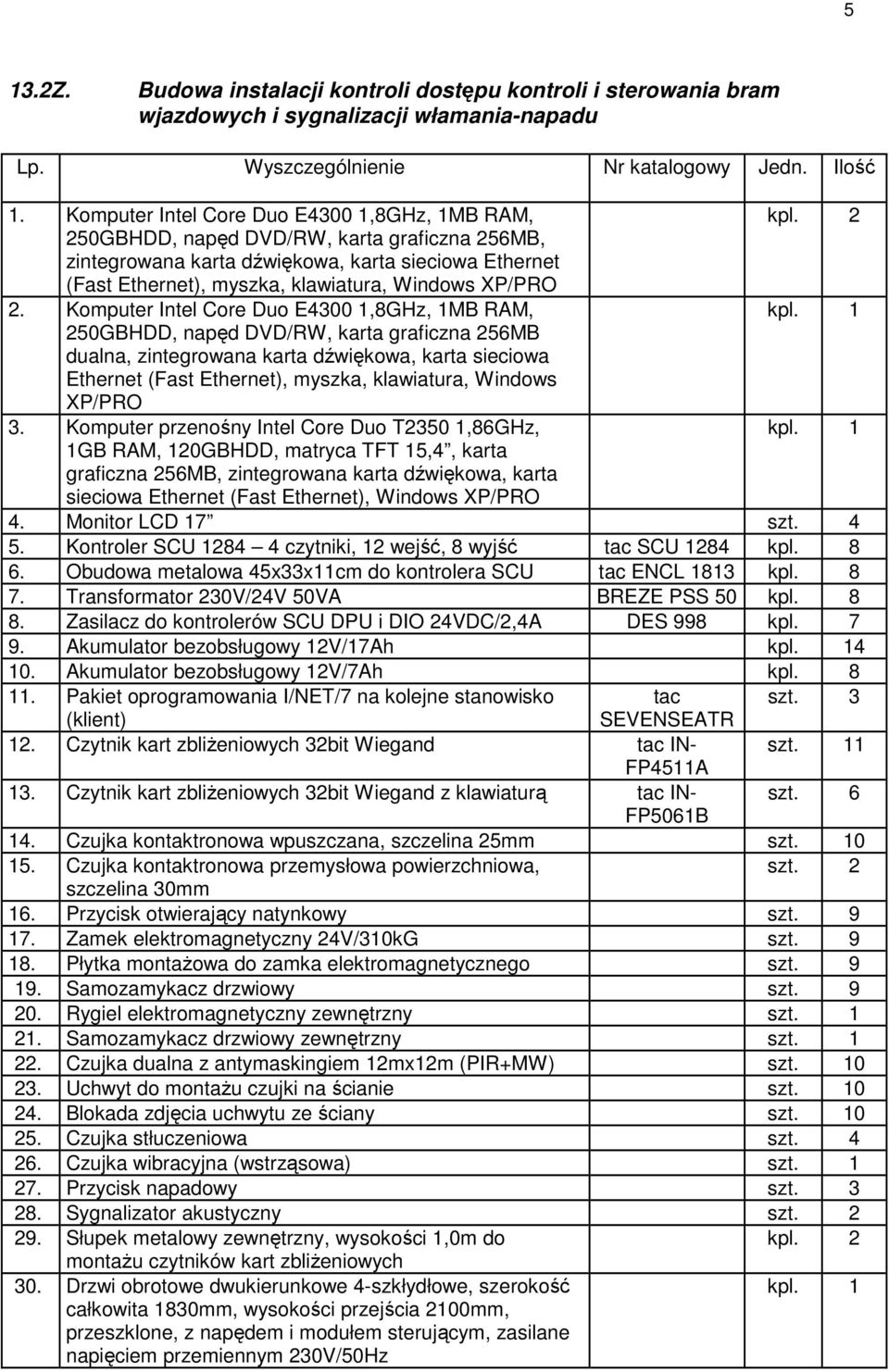

5 5 13.2Z. Budowa instalacji kontroli dostępu kontroli i sterowania bram wjazdowych i sygnalizacji włamania-napadu Lp. Wyszczególnienie Nr katalogowy Jedn. Ilość 1. Komputer Intel Core Duo E4300 1,8GHz, 1MB RAM, 250GBHDD, napęd DVD/RW, karta graficzna 256MB, zintegrowana karta dźwiękowa, karta sieciowa Ethernet (Fast Ethernet), myszka, klawiatura, Windows XP/PRO 2. Komputer Intel Core Duo E4300 1,8GHz, 1MB RAM, 250GBHDD, napęd DVD/RW, karta graficzna 256MB dualna, zintegrowana karta dźwiękowa, karta sieciowa Ethernet (Fast Ethernet), myszka, klawiatura, Windows XP/PRO 3. Komputer przenośny Intel Core Duo T2350 1,86GHz, 1GB RAM, 120GBHDD, matryca TFT 15,4, karta graficzna 256MB, zintegrowana karta dźwiękowa, karta sieciowa Ethernet (Fast Ethernet), Windows XP/PRO 4. Monitor LCD 17 szt Kontroler SCU czytniki, 12 wejść, 8 wyjść tac SCU 1284 kpl Obudowa metalowa 45x33x11cm do kontrolera SCU tac ENCL 1813 kpl Transformator 230V/24V 50VA BREZE PSS 50 kpl Zasilacz do kontrolerów SCU DPU i DIO 24VDC/2,4A DES 998 kpl Akumulator bezobsługowy 12V/17Ah Akumulator bezobsługowy 12V/7Ah kpl Pakiet oprogramowania I/NET/7 na kolejne stanowisko tac szt. 3 (klient) SEVENSEATR 12. Czytnik kart zbliŝeniowych 32bit Wiegand tac IN- szt. 11 FP4511A 13. Czytnik kart zbliŝeniowych 32bit Wiegand z klawiaturą tac IN- szt. 6 FP5061B 14. Czujka kontaktronowa wpuszczana, szczelina 25mm szt Czujka kontaktronowa przemysłowa powierzchniowa, szt. 2 szczelina 30mm 16. Przycisk otwierający natynkowy szt Zamek elektromagnetyczny 24V/310kG szt Płytka montaŝowa do zamka elektromagnetycznego szt Samozamykacz drzwiowy szt Rygiel elektromagnetyczny zewnętrzny szt Samozamykacz drzwiowy zewnętrzny szt Czujka dualna z antymaskingiem 12mx12m (PIR+MW) szt Uchwyt do montaŝu czujki na ścianie szt Blokada zdjęcia uchwytu ze ściany szt Czujka stłuczeniowa szt Czujka wibracyjna (wstrząsowa) szt Przycisk napadowy szt Sygnalizator akustyczny szt Słupek metalowy zewnętrzny, wysokości 1,0m do montaŝu czytników kart zbliŝeniowych 30. Drzwi obrotowe dwukierunkowe 4-szkłydłowe, szerokość całkowita 1830mm, wysokości przejścia 2100mm, przeszklone, z napędem i modułem sterującym, zasilane napięciem przemiennym 230V/50Hz

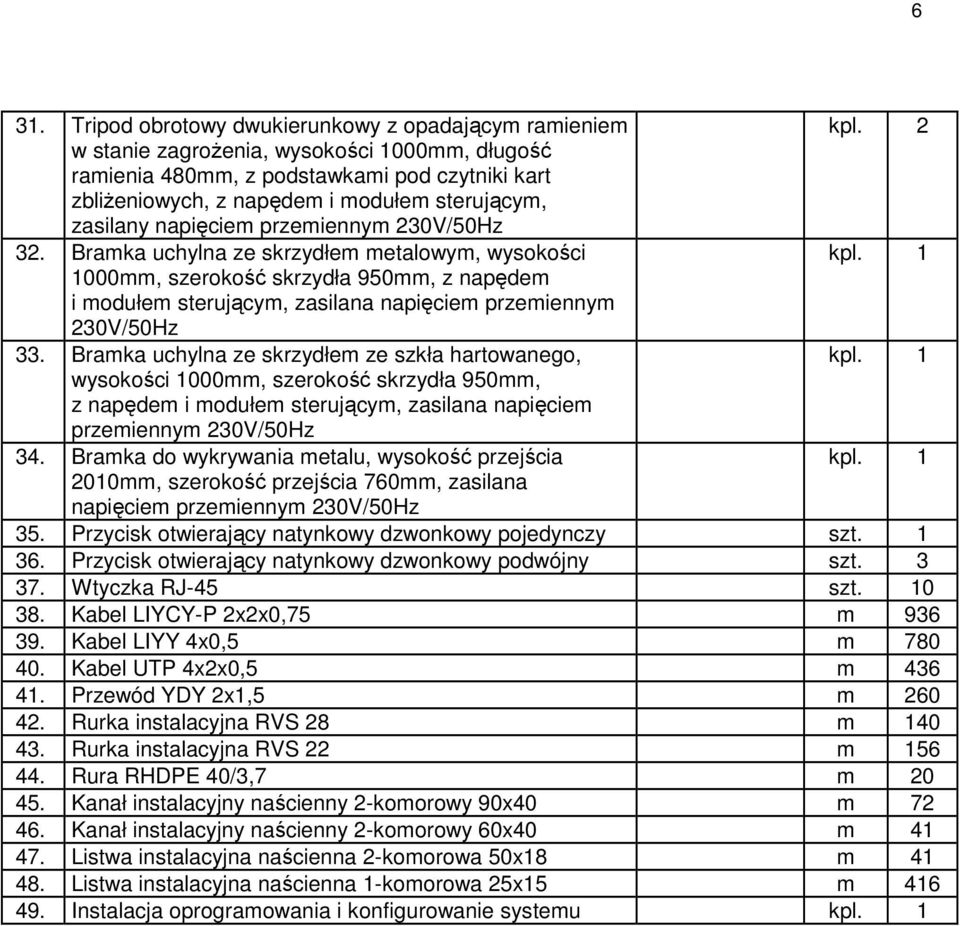

6 6 31. Tripod obrotowy dwukierunkowy z opadającym ramieniem w stanie zagroŝenia, wysokości 1000mm, długość ramienia 480mm, z podstawkami pod czytniki kart zbliŝeniowych, z napędem i modułem sterującym, zasilany napięciem przemiennym 230V/50Hz 32. Bramka uchylna ze skrzydłem metalowym, wysokości 1000mm, szerokość skrzydła 950mm, z napędem i modułem sterującym, zasilana napięciem przemiennym 230V/50Hz 33. Bramka uchylna ze skrzydłem ze szkła hartowanego, wysokości 1000mm, szerokość skrzydła 950mm, z napędem i modułem sterującym, zasilana napięciem przemiennym 230V/50Hz 34. Bramka do wykrywania metalu, wysokość przejścia 2010mm, szerokość przejścia 760mm, zasilana napięciem przemiennym 230V/50Hz 35. Przycisk otwierający natynkowy dzwonkowy pojedynczy szt Przycisk otwierający natynkowy dzwonkowy podwójny szt Wtyczka RJ-45 szt Kabel LIYCY-P 2x2x0,75 m Kabel LIYY 4x0,5 m Kabel UTP 4x2x0,5 m Przewód YDY 2x1,5 m Rurka instalacyjna RVS 28 m Rurka instalacyjna RVS 22 m Rura RHDPE 40/3,7 m Kanał instalacyjny naścienny 2-komorowy 90x40 m Kanał instalacyjny naścienny 2-komorowy 60x40 m Listwa instalacyjna naścienna 2-komorowa 50x18 m Listwa instalacyjna naścienna 1-komorowa 25x15 m Instalacja oprogramowania i konfigurowanie systemu

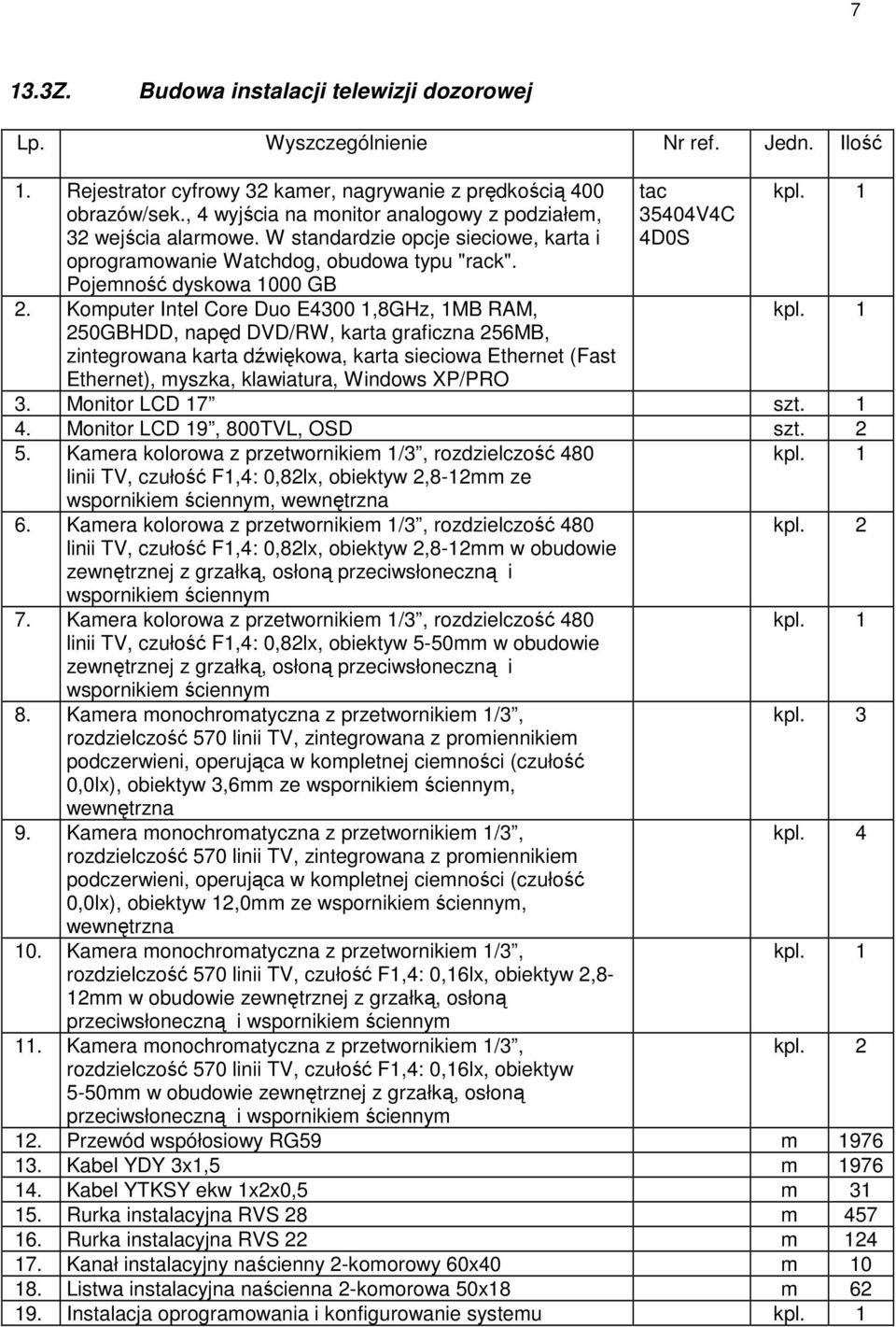

7 7 13.3Z. Budowa instalacji telewizji dozorowej Lp. Wyszczególnienie Nr ref. Jedn. Ilość 1. Rejestrator cyfrowy 32 kamer, nagrywanie z prędkością 400 obrazów/sek., 4 wyjścia na monitor analogowy z podziałem, 32 wejścia alarmowe. W standardzie opcje sieciowe, karta i oprogramowanie Watchdog, obudowa typu "rack". Pojemność dyskowa 1000 GB 2. Komputer Intel Core Duo E4300 1,8GHz, 1MB RAM, 250GBHDD, napęd DVD/RW, karta graficzna 256MB, zintegrowana karta dźwiękowa, karta sieciowa Ethernet (Fast Ethernet), myszka, klawiatura, Windows XP/PRO tac 35404V4C 4D0S 3. Monitor LCD 17 szt Monitor LCD 19, 800TVL, OSD szt Kamera kolorowa z przetwornikiem 1/3, rozdzielczość 480 linii TV, czułość F1,4: 0,82lx, obiektyw 2,8-12mm ze wspornikiem ściennym, wewnętrzna 6. Kamera kolorowa z przetwornikiem 1/3, rozdzielczość 480 linii TV, czułość F1,4: 0,82lx, obiektyw 2,8-12mm w obudowie zewnętrznej z grzałką, osłoną przeciwsłoneczną i wspornikiem ściennym 7. Kamera kolorowa z przetwornikiem 1/3, rozdzielczość 480 linii TV, czułość F1,4: 0,82lx, obiektyw 5-50mm w obudowie zewnętrznej z grzałką, osłoną przeciwsłoneczną i wspornikiem ściennym 8. Kamera monochromatyczna z przetwornikiem 1/3, rozdzielczość 570 linii TV, zintegrowana z promiennikiem podczerwieni, operująca w kompletnej ciemności (czułość 0,0lx), obiektyw 3,6mm ze wspornikiem ściennym, wewnętrzna 9. Kamera monochromatyczna z przetwornikiem 1/3, rozdzielczość 570 linii TV, zintegrowana z promiennikiem podczerwieni, operująca w kompletnej ciemności (czułość 0,0lx), obiektyw 12,0mm ze wspornikiem ściennym, wewnętrzna 10. Kamera monochromatyczna z przetwornikiem 1/3, rozdzielczość 570 linii TV, czułość F1,4: 0,16lx, obiektyw 2,8-12mm w obudowie zewnętrznej z grzałką, osłoną przeciwsłoneczną i wspornikiem ściennym 11. Kamera monochromatyczna z przetwornikiem 1/3, rozdzielczość 570 linii TV, czułość F1,4: 0,16lx, obiektyw 5-50mm w obudowie zewnętrznej z grzałką, osłoną przeciwsłoneczną i wspornikiem ściennym kpl. 3 kpl Przewód współosiowy RG59 m Kabel YDY 3x1,5 m Kabel YTKSY ekw 1x2x0,5 m Rurka instalacyjna RVS 28 m Rurka instalacyjna RVS 22 m Kanał instalacyjny naścienny 2-komorowy 60x40 m Listwa instalacyjna naścienna 2-komorowa 50x18 m Instalacja oprogramowania i konfigurowanie systemu
