1 Inestor: Gmina Milanóe ul. Kościuszi Milanóe Jednosta projetoa: AMDRO Andrzej Malinosi ul. Oleca Warszaa tel Tytuł opracoania: Projet budoy rurociąu ododnienioeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pod jazdami ciąu rou R-4 ul. Wysocieo Milanóu Stadium: PROJEKT UDOWLANO-WYKONAWCZY NR ORĘU NR DZIAŁEK /16, 142/2, 24/14, 24/17, 57/ /2 Funcja Imię i naziso Spec. Nr upra. Podpis Projetant inż. Jerzy Soołosi sanitarna MAZ/0171/POOS/05 Opracoał Inż. Łuasz Dąbroa sanitarna - Warszaa, 08 maja 2015 r.

2 Str. 2 ZAWARTOŚĆ PROJEKTU Ośiadczenie projetanta str. 3 OPIS TECH ICZ Y 1. Podstaa opracoania str Przedmiot i cel opracoania str Waruni runtoo-odne str Część technoloiczna str Podłoża str Wyopy i zasypa yopó str Obliczenia str Uai ońcoe str. 8 Projet zaospodaroania terenu część opisoa str SPIS RYSU KÓW 1. Projet zaospodaroania terenu rys. nr 1Z str Plan sytuacyjny rys. nr 1 str Profil podłużny anału rys. nr 2 str Profile podłużne przepustó rys. nr 3 str Schemat studni osadoej DN1000 rys. nr 4 str Schemat studni DN400 rys. nr 5 str Schemat ułożenia rur yopie rys. nr 6 str. 17 ZAŁĄCZ IKI a. Karta atalooa prefabryoaneo ylotu oletora str. 18 b. Upranienia projetanta str c. Opinia ZUD raz z mapą eodezyjną sali 1:500 z uzodnioną trasą anału str d. Informacja zaresie IOZ. str Warszaa, 08 maja 2015 r.

3 Str. 3 OŚWIADCZE IE Na podstaie art. 20 ust. 4 ustay z dnia 7 lipca 1994 r. Prao udolane (test jednolity Dz. U. z 2013 r. Nr 0, poz. 1409, z późniejszymi zmianami) ośiadczam, że niniejszy projet budolany został sporządzony zodnie z oboiązującymi przepisami, Polsimi Normami, zasadami iedzy technicznej oraz szelimi oboiązującymi przepisami praa. Doumentacja projetoa jest yonana stanie ompletnym z puntu idzenia celu, tóremu ma służyć. Projetant: Warszaa, 08 maja 2015 r.

4 OPIS TECHNICZNY Str. 4 Do projetu budolano-yonaczeo budoy rurociąu ododnienioeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pod jazdami ciąu rou R-4 ul. Wysocieo Milanóu. 1. Podstaa opracoania 1.1 Zlecenie Inestora 1.2 Decyzja o udzieleniu pozolenia odnopraneo na yonanie urządzenia odneo nr 40/15 z dnia r. 1.3 Protoół narady oordynacyjnej nr PODGIK z dnia raz z załączniiem mapoym. 1.4 Decyzja o ustaleniu loalizacji inestycji celu publiczneo nr 3CP/2015 z dnia r. 1.5 Wizja loalna terenie i uzodnienia z Inestorem 1.6 Atualna mapa sytuacyjno ysoościoa terenu sali 1: Oboiązujące normy i przepisy 2. Przedmiot i cel opracoania Przedmiotem opracoania jest budoa rurociąu ododnienioeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pod jazdami ciąu rou R-4 ul. Wysocieo Milanóu, poiat rodzisi. Celem inestycji jest zaospodaroanie ujętych z poierzchni i drenażu ód a taże udrożnienie istniejąceo rou R Waruni runtoo-odne udoę eoloiczną na obszarze inestycji oreślono doumentacji firmy ZamGeo ze stycznia 2015r. na podstaie trzech sondoań, yonanych do łęboości 3,0m p.p.t. Przypoierzchnioą arstę torzą leby humusoe. W zachodniej częśći znajduje się cieni poład torfu sięający do 0,9m. Na pozostałym obszarze piasi z humusem sięają do 0,4-0,5m Niezmiennym, rozpoznanym yonanymi badaniami poziomem, jest seria piasó średnio i ruboziarnistych, zaęszczonych. Ich strop znajduje się na łęboości ooło 1,4-2,3m. Są to przypuszczalnie piasi odnolodocoe lub rzeczne. W órnej części profilu runtoeo do łęboości 1,4-2,3m, obseruje się znaczną zmienność. Są to piasi pylaste. Występują nich nieciąłe, niereularne, cienie przearstienia runtó spoistych piasó liniastych, pyłó i lin pylastych. Stały poziom odonośny ziązany jest z arstą piasó i ystępuje na łęboości od 1,5m części zachodniej, do 2,0m oolicy ul. Książniciej. W obrębie arsty órnej, dzie ystępują przearstienia liniaste moą pojaić się sączenia.. W oparciu o dane z ierceń przyjęto proste aruni runtoe, a obszar zaliczono do I ateorii eotechnicznej. 4. Część technoloiczna Opis stanu istniejąceo Obszar inestycji zloalizoany jest po śladzie istniejąceo sucheo rou melioracyjneo i przebiea po działach pryatnych Warszaa, 08 maja 2015 r.

5 Opis roziązań projetoanych Warszaa, 08 maja 2015 r. Str. 5 Przyjęto spły ód deszczoych z jezdni ul. Książeniciej do żelineo pustu deszczoeo z osadniiem z PP DN400mm, a następnie przez studnię osadoą do systemu drenarsieo i dalej do rou R-4. Rurocią będzie rónież odproadzał ody ujęte systemem drenażu z terenu działe pryatnych. Zastosoany osadni ychytuje znaczną część zaiesiny dopłyającej raz z odami deszczoymi do drenażu rozsączająceo. Następuje nim sedymentacja zaiesiny zaartej ścieach dzięi zięszeniu poierzchni przepłyu oraz uształtoaniu lotu do osadnia za pomocą trójnia oraz lotu do drenażu za pomocą ymienneo filtra z eołóniny typu GEON 250 mocoaneo na rurach obejmami staloymi typu cybant. Drenaż należy yonać z rur arboanych, duściennych z PP SN8 Ø200, ze szczelinami yonanymi na 220 obodu, o sumarycznej poierzchni szczelin >50cm 2 /mb. Odpły do rou R-4 projetuje się jao prefabryoany element betonoy. KPED W celu zmocnienia trałości przeroju rou przeidziano umocnienie dna i sarp rou płytami typu EKO r. 10cm uładanymi na podbudoie z pospółi r. 8cm. W celu zapenienia drożności odpłyu poniżej projetoaneo odpłyu projetuje się przebudoę pięciu przepustó pod jazdami na posesje ciąu ul. Wysocieo: - jazd na dz. e. nr 139 L=8,50m,naierzchnia ziemna umocniona - jazd na dz. e. nr 137 L=6,90m, naierzchnia ziemna umocniona destrutem, onstrucja betonoa przepustu istniejąceo. - droa dojazdoa rejonie posesji nr 26 L=6,45m jazd betonoy - jazd na posesję nr 26 L=8,50m, naierzchnia ziemna - jazd na dz. e. nr 126 L=10,20m, naierzchnia ziemna Projetoane przepusty projetuje się z rur żelbetoych DN500mm typu WIPRO z betonu C35/45 zodnych z normą PN EN 1916, łączonych na uszczeli umoe. Wlot i ylot do przepustu zaprojetoano jao betonoe elementy prefabryoane. KPED Projetoana analizacja będzie realizoana metodą yopu otarteo. Esploatacja osadnia. Osadnii należy reularnie ontroloać oraz czyścić nie dopuszczając do ich całoiteo ypełnienia. Kontrola osadnia polea na: - izualnej ocenie stanu techniczneo - usunięciu zromadzonych zanieczyszczeń płyających moących zatać odpły - ontroli ilości osadu i eentualnym czyszczeniu. - ontroli stopnia zanieczyszczenia filtró na ońcach rur i eentualnej ymianie. Zaleca się czyszczenie urządzenia po ypełnieniu przez osad 1/3 do 1/2 pojemności. Minimalną częstotliość czyszczenia (minimum da razy rou, ostanie czyszczenie późną jesienią po opadnięciu liści) należy oreślić na podstaie obseracji proadzonych podczas pierszych miesięcy esploatacji. Raz rou drenaż należy ypłuać ciśnienioo, a postały osad usunąć. Usunięcie i utylizacja osadu poinno być yonane przez oncesjonoaną firmę. Ustaa o odpadach narzuca oboiąze rejestracji ilości zanieczyszczeń oraz bezpieczneo transportu i utylizacji. Opis elementó projetoanych Rury żelbetoe typu WIPRO DN500mm -40,55mb Rury drenarsie PP SN8 Ø mb Rury PP SN8 Ø200 lite 7,70mb Rura staloa osłonoa 323,9x8 mm, L=9,00 m Prefabryoany lot anału KPED szt. 11 studnia betonoa DN1000mm szt. 1

6 Str. 6 studnia z PP DN400 szt. 5 pust deszczoy z osadniiem PP DN400 szt. 1 płyty EKO r. 10cm 33,50m 2 Studnie osadoe ustaiać na płycie z chudeo betonu rubości 10cm. Komory robocze yonać z typoych elementó betonoych tj. z podstay studni tz. dennicy oraz ręó DN1000mm. Przyrycie studni stanoi płyta poryoa zbrojona prefabryoana DN1000x600 omplecie z pierścieniem odciążającym jao roziązanie systemoe. Wszystie elementy betonoe poinny być yonane z betonu ibroaneo zodnie z normą PN-EN- 1917:2004. Elementy studzieni są yposażone stopnie łazoe. Na studni należy zamontoać łaz żeliny DN600mm lasy D400. PN-EN 124:2000. Reulację ysoości łazu yonać z yorzystaniem prefabryoanych pierścieni yrónaczych. Zenętrzną płaszczyznę studziene pomaloać durotnie bitizolem R+P. Kręi poinny mieć fabrycznie oiercone otory zodnie z rysunami szczeółoymi. Należy nich zamontoać tuleje ochronne z uszczelą odpoiednie dla średnicy rury i zabetonoać. Zestaienie ymiaró i elementó studni zodnie z rys. nr 4. Studzieni inspecyjne DN400mm z PP ustaiać na runcie stabilizoanym cementem. Studziena jao roziązanie systemoe jedneo producenta. 5. Podłoża Kanały należy uładać na 20 cm arstie piasu. Studnie osadoe i inspecyjne ustaiać na 15 cm arstie żiru lub rysu. 6. Wyopy i zasypa yopó Rurociąi należy uładać yopach ąsoprzestrzennych o ścianach pionoych umocnionych yprasami staloymi uładanymi poziomo zodnie z PN :1999. Szeroość yopu 100 cm, łęboość yopu profili. Studzieni analizacyjne betonoe na anale projetoanym yonać yopach obietoych ąsoprzestrzennych. udoę studziene proadzić tylo przy użyciu elementó typoych, specjalnie przeznaczonych do teo celu, otoym suchym i umocnionym yopie obietoym o ymiarach 2,0 2,0 m planie. Rury analizacyjne montoać zodnie z instrucją producenta, na podłożu z zaęszczoneo piasu r. 20 cm i obsypą 30 cm nad rurą. Przeiduje się iż 80% yopó będzie yonyane mechanicznie i 20% ręcznie. Wyóz urobu na czasoy odład na odlełość 1 m, nadmiar ziemi na lealną załę. Na uzbrojeniu nie sładoać materiałó budolanych ani odładu ziemi. Oboiąze zaospodaroania usuanych lub przemieszczanych mas ziemnych zodnie z ustaą o odpadach Inestor nałada na yonacę. Odpady postałe przy proadzeniu robót ziemnych tj. ziemia i ruz betonoy będą bezpośrednio ładoane na yroti i yożone seletynie na bieżąco z placu budoy do miejsc ybranych przez yonacę (lealnych miejsc załi). Wyóz odpadó poinien być realizoany przez firmę yspecjalizoaną i upoażnioną do yonyania teo typu czynności. Zasypę proadzić arstami co cm z odpoiednim zaęszczeniem do saźnia PROKTORA róneo 0,96. Zasypę rurociąó yonać po odbiorze przez inspetora nadzoru robót zaniających i inentaryzacji eodezyjnej. Zasypę yonać ręcznie lub za pomocą sprzętu mechaniczneo tam dzie to jest możlie, z jednoczesna rozbiórą szalunó. Warszaa, 08 maja 2015 r.

7 Str. 7 Warstę ochronną rury tj. 30cm ponad jej ierzch yonać z piasu sypieo, drobno, średnio lub ruboziarnisteo bez rud i amieni. Poyżej zasypę yonyać runtem rodzimym przyiezionym z odładu. Drenaż yonać ze żiru lub tłucznia sortoaneo 32/63mm otulinie z eołóniny separacyjno-filtracyjnej typu TYPAR SF49. Zasypę poyżej yonyać runtem rodzimym bez rud i amieni przyiezionym z odładu. Wyonać zodnie z rys. nr 6. Dla zapenienia dojazdó do posesji należy yonać pomosty typu ciężieo o ymiarach 4,0 2,5 m. Odsłonięte odcini uzbrojenia przeodó azoych zabezpieczyć przez podieszenie do bele poprzecznych drenianych φ 20cm o dłuości 2,5m + szeroość yopu. Roboty tym rejonie yonyać pod nadzorem estora uzbrojenia. Po yonaniu robót yopoych yonaca poinien odtorzyć naierzchnię jazdó na posesje. 7. Obliczenia. Obliczenie ilości ód opadoych i roztopoych. W obliczeniach zreduoanej poierzchni całoitej uzlędniono, że spółczynni spłyu poierzchnioeo dla poierzchni utardzonej jezdni yniesie φ = 0,90. Całoita odadniana poierzchnia jezdni ynosi 300m 2. Istniejąca poierzchnia terenu drenoania ynosi o. 0,7ha z tórej ody opadoe poierzchnioo będą spłyać do systemu. Przyjęto do obliczeń, że drenaż przechyci 10% opadó. Roczna, średnia ielość opadu atmosferyczneo ynosi ooło 470 mm. Obliczenia ielości masymalneo spłyu ód opadoych i roztopoych przeproadzono dla deszczu miarodajneo o czasie trania t = 10 minut, pradopodobieństa pojaienia sie p = 100%, oparciu o natężenie jednostoe qj=101,18 dm3/s/ha. Obliczenia przeproadzono poniższeo zoru, yliczając ilości ód deszczoych rónoażne przepłyom dla poierzchni poszczeólnych zleni. Q sc.deszcz. = qj x F x φ (dm³/s) dzie: qj natężenie jednostoe (dm 3 /s/ha) F poierzchnia zleni (ha) F1 poierzchnia odadnianych jezdni 300 m 2 F2 poierzchnia odadnianych drenażem terenó zielonych 7000 m 2 φ spółczynni spłyu (-) przyjęto dla poierzchni utardzonej jezdni = 0,90 przyjęto dla drenażu = 0,10 Q=(101, ,9+101, ,10):10000=9,81 (dm 3 /s) Dla czasu t= 600s ielość opadu ynosi: V = Q*t/1000 = 5,89 m 3 Podana yżej artość róna jest masymalnemu odzinnemu opadoi atmosferycznemu dla zleni z tórych oda będzie odproadzana do rou. Warszaa, 08 maja 2015 r.

8 Str. 8 Urządzenia służące do oczyszczenia ód opadoych i roztopoych. Zodnie z 19 ust. 2 Rozporządzenia Ministra Środoisa z dnia 24 lipca 2006 spraie arunó, jaie należy spełnić przy proadzaniu ścieó do ód lub do ziemi, oraz spraie substancji szczeólnie szodliych dla środoisa odneo ody opadoe z dró minnych lasy loalnej moą być proadzane do ód lub do ziemi bez oczyszczania. W celu zatrzymania eentualnych nadmiaró zanieczyszczeń pojaiających się szczeólnie pierszej fazie opadó atmosferycznych zaprojetoano studnię osadnioą DN1000mm. Osadni będzie podleał przelądom technicznym, a romadzone nim osady systematycznie usuane (przynajmniej 2 razy rou). Osad będzie odbierany przez yspecjalizoane firmy posiadające stosone zezolenia. 8. Uai ońcoe 7.1.Całość robót poinna być yonana zodnie z Warunami technicznymi yonania i odbioru robót budolano-montażoych cz.ii 7.2.Przed zasypaniem rurociąó należy zlecić inentaryzację poyonaczą upranionemu eodecie Roboty ziemne yonać zodnie z normą PN :1999 Wyopy otarte dla przeodó odociąoych i analizacyjnych. Waruni techniczne yonania Kanalizację należy yonyać zodnie z następującą normą: PN-EN 1610:2002 udoa i badania przeodó analizacyjnych. Opracoał: inż. Jerzy Soołosi Warszaa, 08 maja 2015 r.

9 str. PROJEKT ZAGOSPODAROWANIA TERENU- CZĘŚĆ OPISOWA 1. Przedmiot i cel opracoania Przedmiotem opracoania jest budoa rurociąu ododnienioeo Ø200 L=196.75mb raz przebudoa pięciu przepustó DN500mm ciąu ul. Wysocieo : - jazd na dz. e. nr 139 L=8,50m, - jazd na dz. e. nr 137 L=6,90m, - droa dojazdoa rejonie posesji nr 26 L=6,45m - jazd na posesję nr 26 L=8,50m, - jazd na dz. e. nr 126 L=10,20m na dz. e. 24/16, 142/2, 24/14, 24/17, 57/1 z obrębu oraz dz. e. nr 108/2 z obrębu Milanóu. 2. Istniejący stan zaospodaroania terenu Obszar objęty opracoaniem znajduje się Milanóu. Projetoany rurocią ododnienioy zloalizoany jest trasie istniejąceo rou sucheo i przebiea po działach pryatnych. Przebudoyane przepusty zloalizoane są ciau roy R-4 zdłuż ul. Wysocieo.. 3. Projetoane zaospodaroanie terenu Zaprojetoano rurocią z rur arboanych, duściennych z PP SN8 Ø200, ze szczelinami yonanymi na 220 obodu, o sumarycznej poierzchni szczelin >50cm 2 /mb. Odpły do rou R-4 projetuje się jao prefabryoany element betonoy. KPED W celu zmocnienia trałości przeroju rou przeidziano umocnienie dna i sarp rou płytami typu EKO r. 10cm uładanymi na podbudoie z pospółi r. 8cm. Jao uzbrojenie projetoaneo ciąu ododnienioeo zaprojetoano studzieni inspecyjne z PP DN400mm oraz betonoą studnię osadoą DN1000mm. Projetoane przepusty projetuje się z rur żelbetoych DN500mm typu WIPRO z betonu C35/45 zodnych z normą PN EN 1916, łączonych na uszczeli umoe. Wlot i ylot do przepustu zaprojetoano jao betonoe elementy prefabryoane. KPED Zestaienie poierzchni projetoanej sieci Poierzchnia projetoanej sieci analizacyjnej ynosi 40,13 m 2. Poierzchnia przebudoyanych przepustó ynosi 20,25 m Informacje czy teren jest pisany do rejestró zabytó, oraz czy podlea ochronie na podstaie ustaleń miejscoeo planu zaospodaroania Teren objęty inestycją nie jest pisany do rejestru zabytó. Teren objęty inestycją nie podlea ochronie na podstaie ustaleń szczeółoych Miejscoeo Planu Zaospodaroania Przestrzenneo. 6. Dane oreślające pły esploatacji órniczej na teren Teren inestycji nie leży ranicach esploatacji órniczej. Warszaa, 08 maja 2015 r.

10 7. Informacje i dane o ochronie i cechach istniejących i przeidyanych zarożeń dla środoisa oraz hiieny zdroia użytonió projetoanych obietó budolanych i ich otoczenia Uciążliości dla otoczenia tj. hałas urządzeń, pył postający przy robotach ziemnych będą ystępoały tylo tracie budoy odzinach 6 do 22 a ich charater będzie tymczasoy i przemijający. Po zaończeniu inestycji teren zostanie yrónany i dostosoany do istniejących rzędnych. 8. Inne onieczne dane yniające ze specyfiacji, charateru i stopnia somplioania obietu budolaneo lub robót budolanych Rury łączyć na uszczeli umoe. Odpady będą zbierane sposób seletyny tj. sortoane i na bieżąco yożone do miejsca sazaneo przez Wyonacę. Wyonaca robót zoboiązany jest do odtorzenia naierzchni ul. Orzei do stanu pierotneo. Firma yożąca odpady j. będzie firmą yspecjalizoaną i upranioną do yonyania teo typu czynności. Odpady będą yożone na bieżąco z placu budoy, co będzie przecidziałać aresynemu płyoi odpadó na środoiso. Część ziemi będzie yieziona na odład czasoy celu potórneo jej yorzystania do zasypi yopu. Opracoał: inż. Jerzy Soołosi str. Warszaa, 08 maja 2015 r.

11 /2008 tm s /2008 m2 RV t p ena PsV en s Wysocieo j.z. s l s160 j.z o50 o40 s160 n en 134 x -1640/2008 l.100 s160 m dr s160 s / t l100 l od end l150 en n40 l100 l s160 l100 m2-1640/2008 s e s160 s od40 o bt. s Lz-PsV 24/ tm n32 s160 Wysocieo s150 x s25 nd32 nd s160 nd20 s n / t s25 o50 s25 dpn s s / s160 dpn / / / / /8 S1 Wylot 10 umocnienie sarp i dna rou płytami typu "EKO" r. 6cm /2 dr 39/5 dr -1640/ / dd s s /12 Lz-PsV -1640/2008 o t s Orzei -1640/ /16 s / S / ld s160 24/ m s / ld / s s / /14 i sd S3-1640/2008 s s160 24/ / / / s RV 24/17 dr dr. 24/19 i 24/ ld t 57/ S /2 basen 57/ /22 m2 od S6 ld S rz.d. os o50 Lz-RV W1-1639/2008 sd / / / ul. Książenica sd20 58/2 58/ dr j.bet. od od dr ul. Książenica o5-1639/2 o od5 dpn Zamaiający Wyonaca Tytuł Opracoania Tytuł Rysunu Gmina Milanóe ul. Kościuszi Milanóe AMDRO Andrzej Malinosi ul. Oleca Warszaa tel Projet budoy rurociąu ododnienieoeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pd jazdami ciąu rou R-4 ul. Wysocieo Milanóu. Projet zaospodaroania terenu Data Sala 1:500 Stadium PW ranża sanitarna Nr Rysunu 1Z

12 /2008 tm s /2008 m2 RV t p ena PsV en s Wysocieo j.z. s l s160 j.z o50 o40 s160 n en 134 x -1640/2008 l.100 s160 dr m s160 s / t l100 l od end l150 en n40 l100 l s160 l100 m2-1640/2008 s e s160 s od40 o bt. s Lz-PsV 24/ tm n32 s160 Wysocieo x /5 s s s25 nd32 nd s nd20 s n t s25 o50 dpn s s / s160 d / / / / /8 S1 Wylot 10 umocnienie sarp i dna rou płytami typu "EKO" r. 6cm /2 dr 39/5 dr -1640/ / dd s s /12 Lz-PsV -1640/2008 o t s Orzei -1640/ /16 s / S / ld s160 24/ m s / ld / s s / /14 i sd S3-1640/2008 s s160 24/ / / / s RV 24/17 dr dr. 24/19 i 24/ ld t 57/ S /2 basen 57/ /22 m2 od S6 ld S rz.d. os o50 Lz-RV W1-1639/2008 sd / / / ul. Książenica sd20 58/2 58/ dr j.bet. od od dr ul. Książenica o5-1639/2 o od5 dpn Zamaiający Wyonaca Tytuł Opracoania Tytuł Rysunu Gmina Milanóe ul. Kościuszi Milanóe AMDRO Andrzej Malinosi ul. Oleca Warszaa tel Projet budoy rurociąu ododnienieoeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pd jazdami ciąu rou R-4 ul. Wysocieo Milanóu. Plan sytuacyjny Data Sala 1:500 Stadium PW ranża sanitarna Nr Rysunu 1

13 rura ochronna staloa Ø323,9x8 mm, L=9,00 m 102,00 102,00 UWAGA: 1) Odcine anału rurze osłonoej yonać z rur ładich ielichoych o ścianach litych z PP SN8. 2) Drenaż rozsączajacy yonać z rur arboanych, duściennych z PP SN8, ze szczelinami yonanymi na 220 obodu, o sumarycznej poierzchni szczelin >50cm²/mb. Zamaiający Gmina Milanóe ul. Kościuszi Milanóe Wyonaca AMDRO Andrzej Malinosi ul. Oleca Warszaa tel m Tytuł Opracoania Projet budoy rurociąu ododnienioeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pd jazdami ciąu rou R-4 ul. Wysocieo Milanóu. Data Sala 1:100/500 Stadium PW Tytuł Rysunu Profil podłużny anału ranża sanitarna Nr Rysunu 2

14 Zamaiający Gmina Milanóe ul. Kościuszi Milanóe Wyonaca AMDRO Andrzej Malinosi ul. Oleca Warszaa tel Tytuł Opracoania Projet budoy rurociąu ododnienioeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pd jazdami ciąu rou R-4 ul. Wysocieo Milanóu. Tytuł Rysunu Profile podłużne przepustó Data Sala 1:100/500 Stadium PW ranża sanitarna Nr Rysunu 3

15

16

17 Schemat budoy drenażu rozsączajaceo Schemat ułożenia rur przyanalió deszczoych ypełnienie ypełnienie ściana yopu 0,10m Øzen 0,10m eołónina rura drenażoa z PP żir lub tłuczeń runt rodzimy d +0,30m e 0,20m arsta < 0,20m zaęszczona ypełnienie oół rury zaęszczona podbudoa <90 podsypa piasoa eentualne zmocnienie runtu 1,00m Zamaiający Gmina Milanóe ul. Kościuszi Milanóe UWAGA: 1. Geołónina separacyjno-filtracyjna typu TYPAR SF żir lub tłuczeń sortoany 32/63mm. 3. Rury arboane, duścienne z PP SN8, ze szczelinami yonanymi na 220 obodu o sumarycznej poierzchni szczelin >50cm²/mb. Rury uładać szczelinami sączącymi do óry. Wyonaca Tytuł Opracoania Tytuł Rysunu AMDRO Andrzej Malinosi ul. Oleca Warszaa tel Projet budoy rurociąu ododnienieoeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pd jazdami ciąu rou R-4 ul. Wysocieo Milanóu. Schemat ułożenia rur yopie. Data Sala - Stadium PW ranża sanitarna Nr Rysunu 6

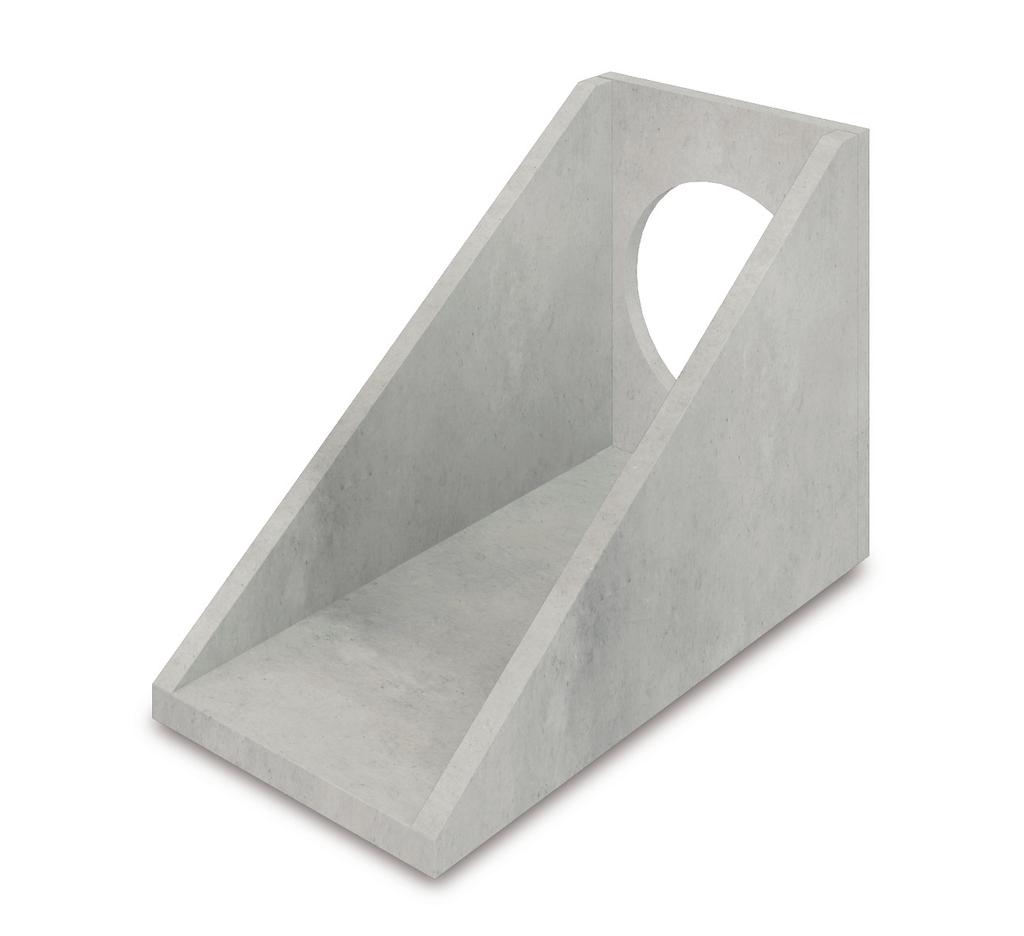

18 PRODUCENT PREFARYKATÓW ETONOWYCH WYLOT KOLEKTORA I ŚCIANKA CZOŁOWA WEDŁUG KPED PRZEKRÓJ ŚCIANKA CZOŁOWA WYLOTU KOLEKTORA O GRUOŚCI 100 mm ŚREDNICA OTWORU D (mm) NA ZAMÓWIENIE D WIDOK Z GÓRY 1 1 NAZWA D, mm CIĘŻAR, KPED ylot oletora 1320 KPED ylot oletora płyta czołoa (D) Leenda: 44 Elementy do transportu i montażu: 3 pętle Rd14 Parametry techniczne betonu: 44 eton C30/37 - PN-EN Aprobaty: 44 IDiM Nr AT/ /1 SIENKIEWICZ MAT-UD Sp. z o. o. Warszaa ul. Strażaca 58, Tel: sienieicz.com.pl

19

20

21

22

23

24

25 Inestor: Gmina Milanóe ul. Kościuszi Milanóe Jednosta projetoa: AMDRO Andrzej Malinosi ul. Oleca Warszaa tel Tytuł opracoania: Projet budoy rurociąu ododnienioeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pod jazdami ciąu rou R-4 ul. Wysocieo Milanóu Stadium: INFORMACJA NA TEMAT EZPIECZEŃSTWA I OCHRONY ZDROWIA Funcja Projetant Opracoał Imię i naziso Spec. Nr upra. inż. Jerzy Soołosi sanitarna MAZ/0171/POOS/05 Inż. Łuasz Dąbroa sanitarna - Podpis Warszaa, 08 maja 2015 r.

26 I FORMACJA DOTYCZĄCA EZPIECZEŃSTWA I OCHRO Y ZDROWIA 1. Zares robót dla zamierzenia budolaneo objęteo niniejszym opracoaniem oraz olejność realizacji poszczeólnych robót W sład robót ujętych niniejszym opracoaniem chodzi yonanie budoy rurociąu ododnienioeo raz z drenażem z odproadzeniem ód deszczoych, roztopoych i drenażoych do rou R-4, oraz przebudoa pięciu przepustó pod jazdami ciąu rou R-4 ul. Wysocieo Milanóu. Roboty toarzyszące: odtorzenie naierzchni jezdni ziemnej i tranió pasie robót yonyanych yopem otartym. olejność realizacji poszczeólnych robót: - Wdrożenie projetu oranizacji ruchu - Wytyczenie trasy projetoaneo odociąu - Wyonanie yopó otartych dla rur i studni - Ułożenie rur analizacyjnych na podsypce - Wyonanie obsypi rurociąó z rónoczesnym jej zaęszczeniem - Wyonanie próby szczelności - Zasypanie pozostałej części yopó otartych i zaęszczenie runtu - Wyóz nadmiaru runtu po zasypaniu yopó - Doonanie omisyjneo odbioru robót 2. Wyaz istniejących obietó budolanych Elementami zaospodaroania terenu na trasie projetoanej sieci, tóre moą starzać zarożenie bezpieczeństa i zdroia ludzi są; - ruch samochodoy - Kable eneretyczne i teletechniczne - Sieć azoa i odociąoa 3. Przeidyane zarożenia moące ystąpić podczas realizacji robót Przysypanie człoiea ziemią podczas yonyania yopó oraz uładania rur analizacyjnych, Upade człoiea z poierzchni terenu do łęboich yopó; Upade narzędzi lub przedmiotó z poierzchni terenu do yopó, tórych moą znajdoać się ludzie; Ruch pojazdó tym dostarczających materiały budolane Praca eletronarzędzi i urządzeń mechanicznych; 4. Wydzielenie i oznaoanie miejsc proadzenia robót budolanych z uai na przeidyane zarożenia Rejon yopó należy yrodzić i oznaoać tablicami zodnie z projetem oranizacji ruchu Wyopy nie zasypane zabezpieczyć barierą, nocy ośietlić; Roboty ziemne proadzić z zachoaniem przepisó HP oraz przepisó zaartych z normie branżoej N-83/ Przeody podziemne. Roboty ziemne. Wymaania i badania przy odbiorze. poiązaniu z normą PN-86/ Grunty budolane 5. Zares instrutażu praconió przed przystąpieniem do realizacji robót Do pracy należy dopuścić tylo praconió posiadających odpoiednie alifiacje zaodoe oraz znajomość przepisó HP. Zares szolenia praconió musi być zodny z Rozporządzeniem Ministra Pracy i Polityi Socjalnej z dnia r. spraie szczeółoych zasad szolenia i hiieny pracy (Dz.U. Nr 62 poz. 285)

27 Zares instrutażu poinien obejmoać: - Zasady oranizacji budoy; - Zares i miejsce odbyających się daneo dnia robót; - Zasady bezpieczeństa pracy na stanoisu roboczym; - Możlie zarożenia; - Tryb postępoania przypadu postania zarożenia 6. Wsazanie środó technicznych i oranizacyjnych zapobieających niebezpieczeństu W celu sazania środó technicznych i oranizacyjnych zapobieających niebezpieczeństom yniającym z yonyania robót budolanych strefach poszczeólneo zarożenia zdroia lub ich sąsiedztie, tym zapeniających bezpieczną i spraną omuniację, umożliiająca szybą eauację na ypade pożaru, i innych zarożeń, ustala się ja niżej: Zabezpieczenie przecipożaroe Gaśnica proszoa 6-1 szt. Koc aśniczy - 1 szt. Obecny na budoie piase lub ziemia Zabezpieczenie medyczne Aptecza pierszej pomocy ( pomieszczeniu ieronia budoy) Środi łączności Telefony stacjonarne lub omóroe Środi ochrony indyidualnej Praconicy poinni być yposażeni środi ochrony indyidualnej tj. asi, oulary ochronne, nausznii przecihałasoe, szeli i liny bezpieczeństa posiadające odpoiednie certyfiaty oraz zna bezpieczeństa. Odzież i obuie praconió musi spełniać ymoi Polsich Norm tym zlędzie. Środi oranizacyjne Za nadzór nad realizacją i bezpieczeństem robót odpoiedzialni są: Kieroni budoy i Kieroni robót. imienneo zestaienia dzienniu budoy Plan bezpieczeństa i ochrony zdroia Kieroni udoy jest zoboiązany, zodnie z ustaą z dnia 7 lipca 1994 r. Prao udolane (Dz. U. z 2010r. Nr243, poz.1623, z późniejszymi zmianami ) oparciu o niniejszą informację sporządzić lub zapenić sporządzenie przed rozpoczęciem budoy, planu bezpieczeństa i ochrony zdroia zaneo dalej Planem IOZ. Miejscem przechoyania Planu IOZ oraz doumentacji budoy poinno być pomieszczenie Kieronia budoy. Wyonał: inż. Jerzy Soołosi
