1 Dariusz Kisieliński - Biuro Usług eologicznych i eotechnicznych Siedlce, ul. Asłanoicza 20A, tel OPINIA EOTECHNICZNA do projektu rozbudoy budynku biblioteki Cegłoie, ul. Piłsudskiego 22 opracoał: mgr D. Kisieliński upr. geolog. VII-1120 Siedlce, grudzień 2013 r.

2 1. WSTĘP. Celem prac i badań było określenie arunkó gruntoo-odnych i parametró geotechnicznych arst miejscu projektoanej rozbudoy budynku biblioteki. 2. LOKALIZACJA TERENU BADAŃ. Badania gruntó ykonane zostały na terenie dz. nr 180 położonej Cegłoie, gm. Cegłó, poiat miński, oj. mazoieckie. Wiercenia ykonano sąsiedztie istniejącego budynku biblioteki. Pod zględem geomorfologicznym teren badań położony jest obrębie Wysoczyzny Kałuszyńskiej mezoregionu Niziny Południoopodlaskiej (J. Kondracki 1978 r.). Jest to obszar stanoiący fragment ysoczyzny morenoej, zbudoanej przy poierzchni z glin załoych i piaskó odnolodocoych zlodoacenia środkoopolskiego. 3. PRZEBIE BADAŃ EOLOICZNYCH. W celu określenia arunkó gruntoo-odnych na omaianym terenie dniu r. ykonano 2 iercenia do głębokości 4,0 m. W trakcie iercenia proadzono makroskopoe oznaczanie rodzaju i stanu gruntu. Po ykonaniu otoró badaczych dokonano pomiaró poziomu ustalonego zierciadła ód gruntoych. Rzędne otoró iertniczych określono metodą interpolacji na podstaie planu sytuacyjnego skali 1 : 200. Wytyczenia otoró terenie metodą domiaró prostokątnych dokonał oraz nadzór geologiczny spraoał mgr D. Kisieliński. Lokalizacja ykonanych otoró przedstaiona jest na zał. nr 1. 2

3 4. OPIS WARUNKÓW RUNTOWO-WODNYCH. Na badanym terenie, stierdzono ystępoanie ody gruntoej o zierciadle sobodnym stabilizującym się na głęb. 1,4 1,7 m. Badania ykonano okresie niskiego poziomu ód gruntoych. W okresie iosennych roztopó oraz intensynych opadó poziom ody może podnieść się o ok. 0,3 m. Podczas ierceń stierdzono prostą budoę geologiczną. Pod przypoierzchnioą arstą gruntu próchniczego o miąższości 0,5 m, naiercono do głęb. 2,3 2,4 m piasek drobny stanie średnio zagęszczonym o I D = 0,5, a następnie do głęb. 4,0 m glinę stanie tardoplastycznym o I L = 0,25. Wzajemny układ opisanych yżej arst gruntó podłożu projektoanego obiektu zilustroano na przekroju geotechnicznym - zał. nr WNIOSKI I ZALECENIA. a) W ykonanych ierceniach stierdzono proste arunki gruntoe, a projektoany obiekt zaliczono do pierszej kategorii geotechnicznej - Rozp. Ministra Transportu, Budonicta i ospodarki Morskiej z dnia 25 kietnia 2012 r. spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych - Dz. U nr 81, poz b) W podłożu, poniżej gruntu próchniczego, ystępują grunty przydatne dla posadoienia bezpośredniego. 3

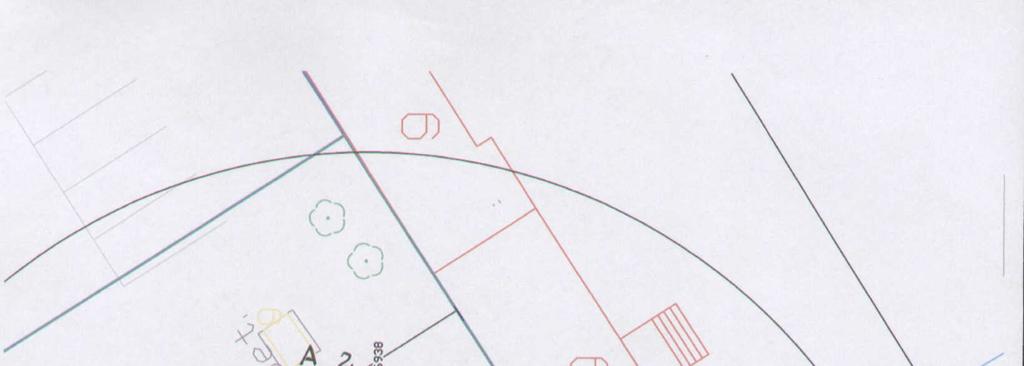

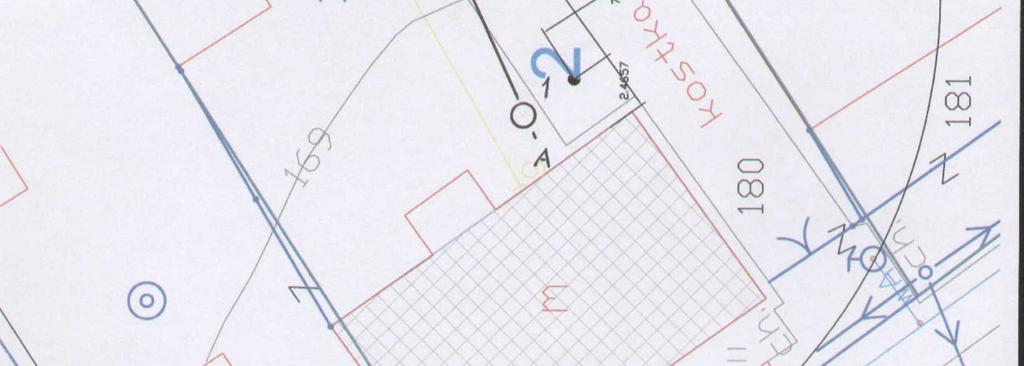

4 c) Zgodnie z zaleceniami normy PN-81/B-03020, podłożu projektoanego obiektu ydzielono arsty geotechniczne, dla których określono metodą B następujące artości parametró geotechnicznych: Nr arsty geotechn. Symbol gruntu Symbol geolog. konsolidacji gruntu Stopień plastyczności I L Stopień zagęszczenia I D Wilgotność naturalna ęstość objętościoa (t/m 3 ) Spójność C u (n) (kpa) Kąt tarcia enętrznego u (n) ( o ) I P d - - 0,5 /m 1,75/1,9-30,4 II B 0,25-2,15 29,7 17,3 Załączniki: 1. Mapa dokumentacyjna skali 1 : Karty otoró geotechnicznych. 3. Przekrój geotechniczny. 4

5 5

6 Dariusz Kisieliński BUi Siedlce, ul. M. Asłanoicza 20A KARTA OTWORU EOTECHNICZNEO Sonda numer 1 Zał.Nr: 2 Wiertnica: Miejscoość: Cegłó mina: Cegłó Poiat: miński Wojeództo: mazoieckie Obiekt: budynek biblioteki Inestor: Wiercenie: mgr D. Kisieliński Dozór geologiczny: mgr D. Kisieliński System iercenia: Rzędna: m n.p.m. Skala 1 : 50 Data iercenia: Wiercenie łębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] grunt próchniczy, czarny H 0.5 ln Holocen 1,0 0,50 1,20 piasek drobny, żółty piasek drobny, szary Opis litologiczny Symbol gruntu rubość 0.7 Warsta geotechniczna I Wilgotność Stan gruntu szg ID 0.5 IL 1.70 Czartorzęd Plejstocen 2,0 2,40 glina, szara 1.2 m 3,0 1.6 II tpl ,0 4,00 0 Sonda numer: 2 Rzędna: m n.p.m. Data iercenia: grunt próchniczy, czarny H 0.5 ln Holocen 0.50 piasek drobny, szary piasek drobny, szary 0.9 I szg 0.5 Czartorzęd Plejstocen glina, szara m II tpl Rysunek ykonano programem "eostar" Kartę opracoał: D. Kisieliński Data: XII

7 m n.p.m H I H Skala 500 1: ł. 4.0 II ł Opinia geotechniczna Dariusz Kisieliński Siedlce, ul. M. Asłanoicza 20A Rozbudoa budynku biblioteki Cegłó, ul. Piłsudskiego 22 Zał.Nr Data Nazisko Podpis Opracoał XII 2013 D. Kisieliński Rysunek ykonano programem "eostar" Przekrój geotechniczny A - A 1: Skala
