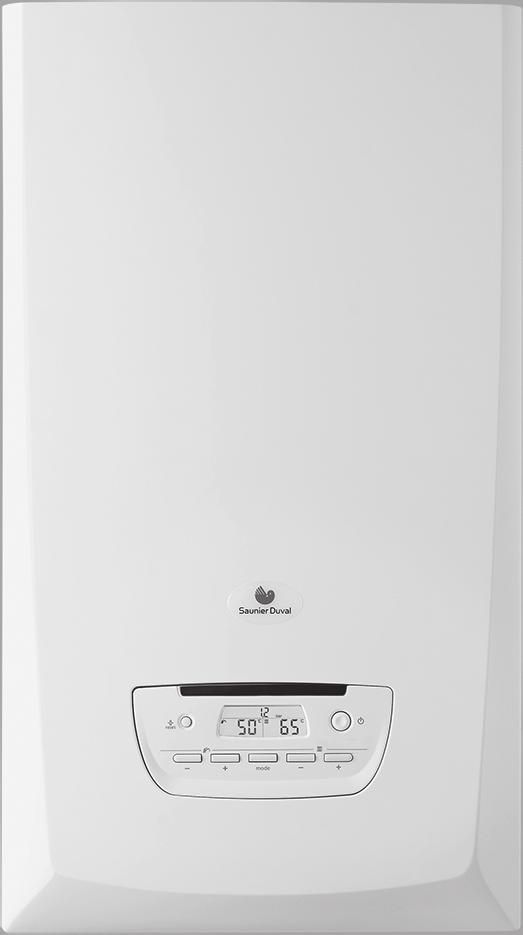

1 Instrukcja instalacji i konserwacji Thema Condens 25 -A (H-PL) PL

2 Spis treści Spis treści Bezpieczeństwo Ostrzeżenia związane z wykonywanymi czynnościami Użytkowanie zgodne z przeznaczeniem Ogólne wskazówki bezpieczeństwa Przepisy (dyrektywy, ustawy, normy) Wskazówki dotyczące dokumentacji Przestrzegać dokumentacji dodatkowej Przechowywanie dokumentów Zakres stosowalności instrukcji Opis produktu Numer seryjny Dane na tabliczce znamionowej Znak CE Elementy funkcyjne: kocioł dwufunkcyjny Montaż Rozpakowanie produktu Sprawdzanie zakresu dostawy Wymiary Najmniejsze odległości Użycie szablonu montażowego Zawieszanie produktu Demontaż i montaż przedniej osłony Instalacja Wskazówki eksploatacji gazu płynnego Kontrola gazomierza Podłączanie przewodów gazowych i wodnych Przyłącze urządzeń opróżniających Podłączenie przewodu odpływowego kondensatu Instalowanie przyłącza przewodu spalinowego Instalacja elektryczna Uruchomienie Napełnianie syfonu kondensatu Sprawdzanie ustawienia fabrycznego Sprawdzenie i uzdatnianie wody grzewczej/ wody napełniającej i uzupełniającej Zapobieganie zbyt niskiemu ciśnieniu wody Uruchomienie produktu Tryb napełniania Korzystanie z programów kontrolnych Ponowna kontrola ciśnienia w systemie Sprawdzenie i dopasowanie regulacji ciśnienia gazu Kontrola prędkości przepływu gazu Sprawdzanie szczelności Dopasowanie do instalacji grzewczej Stosowanie kodów diagnozy Ustawianie mocy pompy Ustawianie zaworu przelewowego Dostosowanie temperatury ciepłej wody Przekazanie produktu użytkownikowi Przegląd i konserwacja Przestrzegać cykli przeglądów i konserwacji Zamawianie części zamiennych Metoda przezbrajania na inny rodzaj gazu Opróżnianie produktu Demontaż i montaż rury zasysania powietrza Kontrola ciśnienia w naczyniu rozszerzalnościowym Czyszczenie filtra instalacji grzewczej Jednostka spalania Czyszczenie syfonu kondensatu Zakończenie prac przeglądowych i konserwacyjnych Usuwanie usterek Rozpoznawanie i usuwanie usterek Usuwanie usterek Otworzenie pamięci usterek Usuwanie danych z pamięci usterek Wyświetlenie kodów stanu Wymiana kabla zasilania Wycofanie produktu z eksploatacji Recykling i usuwanie odpadów Serwis techniczny Załącznik A Prace przeglądowo-konserwacyjne - przegląd B Programy testowe przegląd C Kody diagnostyczne - przegląd D Kody stanu - przegląd E Przegląd kodów usterek... 3 F Usuwanie usterek G Schemat połączeń: kocioł dwufunkcyjny H Najmniejsze odległości, jakie należy zachować podczas ustawiania elementów końcowych układu powietrzno-spalinowego I Długości układu powietrzno-spalinowego J Dane techniczne Indeks Instrukcja instalacji i konserwacji Thema Condens _0

3 Bezpieczeństwo Bezpieczeństwo. Ostrzeżenia związane z wykonywanymi czynnościami Klasyfikacja ostrzeżeń dotyczących wykonywanych czynności Ostrzeżenia dotyczące wykonywanych czynności są opatrzone następującymi znakami ostrzegawczymi i słowami ostrzegawczymi w zależności od wagi potencjalnego niebezpieczeństwa: Znaki ostrzegawcze i słowa ostrzegawcze Niebezpieczeństwo! Bezpośrednie zagrożenie życia lub niebezpieczeństwo odniesienia poważnych obrażeń ciała Niebezpieczeństwo! Niebezpieczeństwo porażenia prądem Ostrzeżenie! Niebezpieczeństwo lekkich obrażeń ciała Ostrożnie! Ryzyko strat materialnych lub zanieczyszczenia środowiska naturalnego.2 Użytkowanie zgodne z przeznaczeniem W przypadku niefachowego lub niezgodnego z przeznaczeniem zastosowania, mogą wystąpić niebezpieczeństwa dla zdrowia i życia użytkownika lub osób trzecich bądź zakłócenia działania produktu i inne szkody materialne. Produkt zaprojektowano jako urządzenie grzewcze do zamkniętych instalacji grzewczych oraz do podgrzewania wody. W zależności od rodzaju urządzenia gazowego produkty wymienione w niniejszej instrukcji mogą być instalowane i eksploatowane wyłącznie w połączeniu z osprzętem układu powietrzno-spalinowego opisanym w dokumentach dodatkowych. Użytkowanie zgodne z przeznaczeniem obejmuje: przestrzeganie dołączonych instrukcji obsługi, instalacji i konserwacji produktu oraz wszystkich innych podzespołów układu instalację i montaż w sposób zgodny z dopuszczeniem do eksploatacji produktu i systemu przestrzeganie wszystkich warunków przeglądów i konserwacji wyszczególnionych w instrukcjach. Zastosowanie zgodne z przeznaczeniem obejmuje ponadto instalację zgodnie z kodem IP. Zastosowanie inne od opisanego w niniejszej instrukcji lub wykraczające poza opisany zakres jest niezgodne z przeznaczeniem. Niezgodne z przeznaczeniem jest również każde bezpośrednie zastosowanie w celach komercyjnych lub przemysłowych. Uwaga! Zabrania się wszelkiego użytkowania niezgodnego z przeznaczeniem..3 Ogólne wskazówki bezpieczeństwa.3. Niebezpieczeństwo związane z niewystarczającymi kwalifikacjami Poniższe prace mogą wykonywać tylko instalatorzy posiadające odpowiednie kwalifikacje: Montaż Demontaż Instalacja Uruchomienie Przegląd i konserwacja Naprawa Wycofanie z eksploatacji Należy przestrzegać instrukcji dołączonych do produktu. Postępować zgodnie z aktualnym stanem techniki. Przestrzegać wszystkich właściwych dyrektyw, norm, praw i innych przepisów..3.2 Zagrożenie życia wskutek ulatniania się gazu W przypadku wyczucia zapachu gazu w budynkach: Natychmiast opuścić pomieszczenia, w których wyczuwalny jest zapach gazu. Jeżeli jest to możliwe, otworzyć szeroko drzwi i okna i wytworzyć przeciąg. Nie używać otwartego płomienia (np. zapalniczek, zapałek) _0 Thema Condens Instrukcja instalacji i konserwacji 3

4 Bezpieczeństwo Nie palić. Nie używać przełączników elektrycznych, gniazdek elektrycznych, dzwonków, telefonów ani innych urządzeń telekomunikacyjnych w budynku. Zamknąć zawór odcinający przy liczniku gazu lub zawór główny. Jeżeli jest to możliwe, zamknąć zawór odcinający gazu przy produkcie. Ostrzec mieszkańców krzykiem lub stukaniem. Niezwłocznie opuścić budynek i uniemożliwić dostęp osobom trzecim. Spoza budynku wezwać policję i straż pożarną. Powiadomić pogotowie gazownicze korzystając z telefonu znajdującego się poza budynkiem..3.3 Zagrożenie życia wskutek nieszczelności przy instalacji poniżej poziomu gruntu Gaz płynny zbiera się na ziemi. Jeśli produkt jest instalowany pod poziomem gruntu, w przypadku nieszczelności może gromadzić się gaz płynny. Wiąże się to z niebezpieczeństwem wybuchu. Zadbać, aby gaz płynny w żadnym wypadku nie mógł ulatniać się z produktu oraz przewodu gazowego..3.4 Zagrożenie życia wskutek zablokowanych lub nieszczelnych kanałów spalinowych Z powodu błędów instalowania, uszkodzenia, niewłaściwych napraw, nieodpowiedniego miejsca ustawienia itp. może dojść do ulatniania się spalin i do zatrucia. W przypadku wyczucia spalin w budynkach: Otworzyć szeroko wszystkie dostępne drzwi i okna i zapewnić przeciąg. Wyłączyć produkt. Sprawdzić kanały gazów spalinowych w produkcie oraz odprowadzenie spalin..3.5 Niebezpieczeństwo zatrucia i oparzenia przez wydostające się gorące spaliny Prosimy eksploatować produkt wyłącznie z kompletnie zamontowanym układem powietrzno-spalinowym. Prosimy użytkować produkt - za wyjątkiem krótkotrwałych kontroli - wyłącznie z zamontowaną i zamkniętą osłoną przednią..3.6 Zagrożenie życia spowodowane materiałami wybuchowymi i palnymi Produktu nie wolno używać w pomieszczeniach magazynowych, w których znajdują się materiały wybuchowe lub palne (np. benzyna, papier, farby)..3.7 Zagrożenie życia wskutek obudowania ze wszystkich stron Dodatkowe obudowanie produktu z poborem powietrza z wewnątrz może prowadzić do niebezpiecznych sytuacji. Zadbać, aby produkt był zasilany powietrzem do spalania..3.8 Niebezpieczeństwo zatrucia z powodu niewystarczającego doprowadzenia powietrza spalania Warunki: Praca z poborem powietrza z wewnątrz Należy zapewnić trwałe, niezakłócone i wystarczające doprowadzenie powietrza do pomieszczenia ustawienia produktu zgodnie z właściwymi wymaganiami wentylacji..3.9 Zagrożenie życia wskutek braku urządzeń zabezpieczających Schematy zawarte w niniejszym dokumencie nie zawierają wszystkich urządzeń zabezpieczających potrzebnych do fachowej instalacji. Zamontować w instalacji niezbędne urządzenia zabezpieczające. Przestrzegać obowiązujących krajowych i międzynarodowych ustaw, norm i dyrektyw. 4 Instrukcja instalacji i konserwacji Thema Condens _0

5 Bezpieczeństwo.3.0 Niebezpieczeństwo porażenia prądem W przypadku dotknięcia podzespołów będących pod napięciem, występuje niebezpieczeństwo porażenia prądem. Zanim rozpocznie się pracę przy produkcie: Wyjąć wtyczkę sieciową. Lub odłączyć produkt od napięcia poprzez odcięcie zasilania elektrycznego (urządzenie elektryczne oddzielające z przerwą między stykami minimum 3 mm, np. zabezpieczenie lub wyłącznik zabezpieczenia linii). Zabezpieczyć przed ponownym włączeniem. Odczekać co najmniej 3 minuty, aż rozładują się kondensatory. Sprawdzić skuteczność odłączenia od napięcia..3. Niebezpieczeństwo zatrucia i oparzenia przez wydostające się gorące spaliny Prosimy użytkować produkt wyłącznie z kompletnie zamontowanym odprowadzaniem spalin. Prosimy użytkować produkt - za wyjątkiem krótkotrwałych kontroli - wyłącznie z zamontowaną i zamkniętą osłoną przednią..3.2 Niebezpieczeństwo oparzenia wskutek kontaktu z gorącymi częściami lub oparzenia parą Prace na tych częściach instalacji można przeprowadzać dopiero po ich przestygnięciu..3.3 Zagrożenie życia w wyniku wydostających się spalin Jeżeli produkt działa z pustym syfonem kondensatu, spaliny mogą wydostawać się do kotłowni. Zadbać, aby syfon kondensatu był stale napełniony podczas eksploatacji produktu. Warunki: Dozwolone urządzenia o rodzaju budowy B23 lub B23P z syfonem kondensatu (akcesoria innych firm) Wysokość słupa wody w syfonie: 200 mm.3.4 Zagrożenie życia w wyniku wydostających się spalin Upewnić się, że wszystkie otwory rewizyjne i pomiarowe układu powietrzno-spalinowego w budynku, które można otwierać, są zawsze zamknięte podczas uruchamiania i eksploatacji. Przez nieszczelne rury i uszkodzone uszczelki mogą wydostawać się spaliny. Smary na bazie olejów mineralnych mogą uszkodzić uszczelki. Podczas instalacji układu spalinowego stosować wyłącznie rury spalinowe z tego samego materiału. Nie montować uszkodzonych rur. Przed zamontowaniem rur należy je gratować i sfazować, a następnie usunąć wióry. Podczas montażu pod żadnym pozorem nie należy używać smarów na bazie olejów mineralnych. Aby ułatwić sobie montaż, należy stosować wyłącznie wodę, dostępne na rynku szare mydło lub dołączony środek smarujący. Resztki zaprawy, wióry itd. w odcinku usuwania gazów spalinowych mogą utrudniać odprowadzanie spalin na zewnątrz, powodując ich ulatnianie do budynku. Po zakończeniu montażu usunąć resztki zaprawy, wióry itp. z układu powietrznospalinowego..3.5 Niebezpieczeństwo obrażeń ciała spowodowane dużym ciężarem produktu Produkt powinny transportować co najmniej dwie osoby..3.6 Ryzyko uszkodzenia spowodowanego korozją wskutek nieodpowiedniego powietrza do spalania oraz powietrza w pomieszczeniu. Aerozole, rozpuszczalniki, środki czyszczące zawierające chlor, farby, kleje, związki amoniaku, pyły itp. mogą spowodować korozję produktu oraz systemu odprowadzania spalin _0 Thema Condens Instrukcja instalacji i konserwacji 5

6 Bezpieczeństwo Należy zadbać, aby powietrze do spalania nie zawierało fluoru, chloru, siarki, pyłu itp. Zadbać, aby w miejscu ustawienia nie były przechowywane żadne substancje chemiczne. Jeśli instaluje się produkt w salonach fryzjerskich, warsztatach lakierniczych lub stolarskich, w pralniach chemicznych itp., wtedy prosimy wybrać osobne pomieszczenie ustawienia, w którym powietrze będzie wolne technicznie od substancji chemicznych. Zadbać, aby powietrze do spalania nie było prowadzone przez kominy, które wcześniej były eksploatowane z kotłami olejowymi lub innymi kotłami grzewczymi, które mogą spowodować zawilgocenie komina..3.7 Ryzyko szkód materialnych spowodowane stosowaniem niewłaściwych narzędzi. W celu dokręcenia lub odkręcenia śrubunków prosimy stosować specjalistyczne narzędzie..3.8 Ryzyko szkód materialnych spowodowane przez mróz Instalować produkt w pomieszczeniach w których zawsze panują dodatnie temperatury..3.9 Niebezpieczeństwo obrażeń ciała spowodowane oblodzeniem W przypadku przeprowadzenia układu powietrzno-spalinowego przez dach, para wodna zawarta w spalinach może osadzać się na dachu lub elementach wbudowanych w dach w postaci lodu. Należy zapewnić, aby ten tworzący się lód nie zsuwał się z dachu. Jeśli w przewodzie spalinowym (części układu powietrzno-spalinowego leżące poza budynkiem) znajdują się materiały z metalu, należy połączyć przewód spalinowy z wyrównaniem potencjału..3.2 Ryzyko korozji wskutek zanieczyszczeń kominów osadami Kominy, przez które odprowadzano wcześniej spaliny z urządzeń grzewczych opalanych olejem lub paliwami stałymi, nie są przeznaczone do doprowadzania powietrza spalania. Osadzenia chemiczne w kominie mogą obciążać powietrze do spalania i powodować korozję w produkcie. Dlatego należy zadbać, aby doprowadzenie powietrza spalania było zawsze wolne od materiałów korozyjnych Niebezpieczeństwo wybuchu w przypadku połączenia galwanicznego miedzi i aluminium w instalacji Ponieważ produkt jest wyposażony w automatyczny odpowietrznik, określona koncentracja produktów elektrolizy w produkcie może spowodować wybuch. Należy unikać niebezpieczeństwa powstawania połączenia galwanicznego w instalacji (np. grzejniki aluminiowe na miedzianych króćcach rurowych)..4 Przepisy (dyrektywy, ustawy, normy) Przestrzegać krajowych przepisów, norm, dyrektyw i ustaw Niebezpieczeństwo pożaru i uszkodzeń urządzeń elektronicznych spowodowane uderzeniem pioruna Jeżeli budynek jest wyposażony w instalację odgromową, należy połączyć układ powietrzno-spalinowy z zabezpieczeniem przed piorunem. 6 Instrukcja instalacji i konserwacji Thema Condens _0

7 Wskazówki dotyczące dokumentacji 2 2 Wskazówki dotyczące dokumentacji 2. Przestrzegać dokumentacji dodatkowej Bezwzględnie przestrzegać wszystkich instrukcji obsługi i instalacji dołączonych do podzespołów układu. 2.2 Przechowywanie dokumentów Należy przekazać niniejszą instrukcję oraz wszystkie dołączone dokumenty użytkownikowi instalacji. 2.3 Zakres stosowalności instrukcji Niniejsza instrukcja dotyczy wyłącznie: Modele i numery artykułu Polska Thema Condens 25 -A Oznaczenie -A wskazuje, że produkt jest wyposażony w pneumatyczną armaturę gazową. 3 Opis produktu 3. Numer seryjny Dane na tabliczce znamionowej Technologia kondensacyjna Typ: Xx3(x) PMS PMW V Hz Hi W IP Pn P Pnc Qn Qnw NOx Kod (DSN) Znaczenie Klasa współczynnika sprawności kotła grzewczego na podstawie dyrektywy UE 92/42/EWG Dozwolone przyłącza systemu odprowadzania spalin Maksymalne ciśnienie wody w trybie ogrzewania Maksymalne ciśnienie wody pracy na ciepłą wodę Przyłącze elektryczne - napięcie - częstotliwość Dolna wartość opałowa Maks. pobór mocy elektrycznej Klasa ochrony Tryb ogrzewania Przygotowanie ciepłej wody użytkowej Zakres znamionowej mocy cieplnej w trybie ogrzewania Zakres znamionowej mocy cieplnej pracy na ciepłą wodę Zakres znamionowej mocy cieplnej w trybie ogrzewania (technika kondensacyjna) Zakres znamionowej wydajności cieplnej w trybie ogrzewania Zakres znamionowej wydajności cieplnej przygotowania ciepłej wody Klasa NOx produktu Specyficzny kod produktu 3.3 Znak CE Numer seryjny znajduje się na tabliczce znamionowej (). 3.2 Dane na tabliczce znamionowej Tabliczka znamionowa jest zamocowana na produkcie od strony urządzenia. Tabliczka znamionowa zawiera informacje o kraju, w którym ma zostać zainstalowany produkt. Oznaczenie CE dokumentuje, że produkty zgodne z etykietą spełniają podstawowe wymagania właściwych dyrektyw. Deklaracja zgodności jest dostępna do wglądu u producenta. Dane na tabliczce znamionowej Znaczenie Kod kreskowy z numerem serii Numer seryjny Służy do kontroli jakości; cyfra 3. do 4. = rok produkcji Thema... Służy do kontroli jakości; cyfra 5. do 6. = tydzień produkcji Dla celów identyfikacyjnych; cyfry od 7 do 6 = numer katalogowy produktu Służy do kontroli jakości; cyfra 7. do 20. = miejsce produkcji Nazwa produktu 2H / 2E / 3P / 2L... II2H3P / I2E / I3P... Fabryczna grupa gazu i ciśnienie przyłączowe gazu Dopuszczona kategoria gazu _0 Thema Condens Instrukcja instalacji i konserwacji 7

8 3 Opis produktu 3.4 Elementy funkcyjne: kocioł dwufunkcyjny Zakres stosowalności: Kocioł dwufunkcyjny Odprowadzenie gazów spalinowych 2 Naczynie przeponowe ogrzewania 3 Płytowy wymiennik ciepła ciepłej wody 4 Syfon kondensatu 5 Wentylator 6 Zawór do napełniania 7 3-drogowy zawór przełączający 8 Zawór bezpieczeństwa instalacji grzewczej 9 Pompa obiegu grzewczego 0 Armatura gazowa Elektroda zapłonowa i wykrywania płomienia 2 Czujnik temperatury zasilania obiegu grzewczego 3 Czujnik temperatury powrotu obiegu grzewczego 4 Rura zasysania powietrza 5 Główny wymiennik ciepła 8 Instrukcja instalacji i konserwacji Thema Condens _0

9 Montaż 4 4 Montaż 4.4 Najmniejsze odległości 4. Rozpakowanie produktu. Wyjąć produkt z opakowania kartonowego. 2. Usunąć folie ochronne ze wszystkich części produktu. B 4.2 Sprawdzanie zakresu dostawy Sprawdzić kompletność zakresu dostawy. Liczba Nazwa A A Urządzenie grzewcze Torba z osprzętem D Dodatkowe opakowanie z dokumentacją 4.3 Wymiary A D C Najmniejsze odległości Odstępy A B C D 20 mm 300 mm 300 mm 600 mm Odległość produktu od części składających się z elementów palnych większa niż najmniejsze odległości nie jest wymagana. 4.5 Użycie szablonu montażowego =320= C B Wymiary 748 A B C D 30 mm 344 mm 48 mm 740 mm Użyć szablonu montażowego, aby określić miejsca, w których należy wywiercić otwory oraz wykonać przebicia. Wykonywane przebicia dotyczą tylko określonego typu przyłącza układu powietrzno spalinowego. W przypadku pozostałych konfiguracji układu powietrzno-spalinowego należy skorzystać z odpowiednich instrukcji montażu _0 Thema Condens Instrukcja instalacji i konserwacji 9

10 5 Instalacja 4.6 Zawieszanie produktu. Sprawdzić, czy ściana ma wystarczającą nośność do utrzymania ciężaru roboczego produktu. Ciężar roboczy produktu Thema Condens 25 -A Ciężar urządzenia napełnionego wodą 4,6 kg 2. Sprawdzić, czy dostarczone materiały montażowe są odpowiednie do ściany. Warunki: Nośność ściany jest wystarczająca, Materiał mocujący jest dozwolony dla ściany 4.7 Demontaż i montaż przedniej osłony Demontaż obudowy C T20 A 24 V B A B 230 V 2 A Zawiesić produkt zgodnie z opisem. Warunki: Nośność ściany nie jest wystarczająca W zakresie klienta leży zadbanie o urządzenie do zawieszania o właściwej nośności. Należy zastosować np. indywidualne stelaże lub występ ścienny.. Przestrzegać instrukcji w podanej kolejności. Montaż obudowy 2. Zamontować podzespoły z powrotem w odwrotnej kolejności. 5 Instalacja Niebezpieczeństwo! Niebezpieczeństwo wybuchu lub oparzenia wskutek niefachowej instalacji! Obciążenia mechaniczne w rurach przyłączeniowych mogą powodować nieszczelności. Zwrócić uwagę, aby rury przyłączeniowe były montowane bez naprężeń. Ostrożnie! Ryzyko szkód rzeczowych spowodowane pozostałościami w przewodach rurowych! Pozostałości ze spawania, resztki uszczelek, brud lub inne pozostałości w przewodach rurowych mogą uszkodzić produkt. Przed zainstalowaniem produktu należy dokładnie przepłukać instalację grzewczą. Ostrożnie! Ryzyko szkód rzeczowych w przypadku zmian już podłączonych rur! 0 Instrukcja instalacji i konserwacji Thema Condens _0

11 Instalacja 5 Rury przyłączeniowe należy odkształcać tylko wtedy, gdy nie są jeszcze podłączone do produktu. 5. Wskazówki eksploatacji gazu płynnego Produkt w stanie dostawy wyrobu jest ustawiony na eksploatację z grupą gazu podaną na tabliczce znamionowej. Jeżeli produkt jest ustawiony na eksploatację z gazem ziemnym, należy przestawić go na eksploatację z gazem płynnym. W tym celu potrzebny jest zestaw przezbrojeniowy. Przestawienie jest opisane w instrukcji, dołączonej do zestawu przezbrojeniowego. 5.. Odpowietrzanie zbiornika gazu płynnego Nieprawidłowo odpowietrzony zbiornik gazu płynnego może spowodować problemy z zapłonem. Przed zainstalowaniem produktu należy się upewnić, że zbiornik gazu płynnego jest dobrze odpowietrzony. W razie potrzeby zwrócić się do firmy napełniającej lub dostawcy gazu płynnego Stosowanie prawidłowego gazu Nieprawidłowy rodzaj gazu może spowodować wyłączenie produktu z powodu zakłóceń działania. W produkcie mogą powstawać hałasy podczas zapłonu i spalania. Stosować wyłącznie rodzaj gazu wskazany na tabliczce znamionowej. 5.2 Kontrola gazomierza Upewnić się, że dostępny gazomierz jest dostosowany do wymaganej przepustowości gazu. 5.3 Podłączanie przewodów gazowych i wodnych Ostrożnie! Niebezpieczeństwo uszkodzenia wskutek niefachowego instalowania przyłącza gazu! Przekroczenie ciśnienia próbnego lub ciśnienia eksploatacyjnego może spowodować uszkodzenie armatury gazowej! Sprawdzić szczelność przyłącza gazowego. Ostrożnie! Ryzyko strat materialnych wskutek przenoszenia ciepła podczas lutowania! Króćce przyłączeniowe należy lutować tylko wtedy, jeżeli nie są one jeszcze przykręcone do zaworów konserwacyjnych. Wskazówka Podczas instalowania w pomieszczeniu nieogrzewanym zalecamy, aby na króćce rur wodnych na wypływie kotła grzewczego oraz na instalacji założyć izolację cieplną. Prace wstępne. Upewnić się w zależności od akcesoriów do podłączania, czy zainstalowano poniższe komponenty: kurek wody zimnej urządzenia zawór odcinający na przewodzie dopływu gazu 2. Sprawdzić, czy pojemność instalacji i objętość naczynia rozszerzalnościowego są zgodne. Pojemność naczynia rozszerzalnościowego: 8 l Jeżeli objętość naczynia rozszerzalnościowego instalacji jest niewystarczająca, należy zainstalować dodatkowe naczynie rozszerzalnościowe w powrocie obiegu grzewczego jak najbliżej produktu. 3. Przed instalowaniem dokładnie przepłukać lub przedmuchać przewody przyłączeniowe. Zakres stosowalności: Kocioł dwufunkcyjny Ostrożnie! Ryzyko szkód materialnych spowodowane przez korozję Przez nieszczelne dyfuzyjnie rury z tworzywa w instalacji grzewczej do wody grzewczej dostaje się powietrze. Powietrze w wodzie grzewczej powoduje korozję w obiegu źródła ciepła i w produkcie. Jeżeli w instalacji grzewczej stosowane są rury z tworzywa, które nie są szczelne dyfuzyjnie, należy się upewnić, że do obiegu źródła ciepła nie dostanie się powietrze. Przyłącze powrotu instalacji grzewczej, G3/4" 2 Przyłącze zimnej wody, G3/4" 3 Przyłącze zasilania instalacji grzewczej, G3/4" 4 Przyłącze zasilania ciepłej wody, G3.4" 5 Przyłącze gazowe, G/2" Wykonać przyłącza wody i gazu zgodnie z obowiązującymi normami.. Odpowietrzyć przewód gazowy przed uruchomieniem _0 Thema Condens Instrukcja instalacji i konserwacji

12 5 Instalacja 2. Sprawdzić specjalistycznie cały przewód gazowy pod kątem szczelności. 5.5 Podłączenie przewodu odpływowego kondensatu. 5.4 Przyłącze urządzeń opróżniających Przestrzegać podanych tutaj zaleceń oraz dyrektyw i lokalnych przepisów dotyczących odpływu kondensatu. Upewnić się, że przewód rurowy jest widoczny. Podłączyć zawór bezpieczeństwa (3) do pasującego syfonu wypływu. Upewnić się, że wąż odpływu do powietrza otoczenia jest otwarty. Zastosować dostarczony wąż z tworzywa sztucznego (). Urządzenie musi być ustawione tak, aby było widać wypływającą wodę. Podłączyć przewód odpowietrzający do kurka do opróżniania (5). Założyć niebieskie przedłużenie (2) na kurek napełniania (4). Wskazówka Aby nie dopuścić do powrotu do systemu, należy podłączyć zewnętrzny rozłącznik systemowy bezpośrednio do wlotu zimnej wody kotła dwufunkcyjnego. Użyć rury z PVC lub innego materiału przystosowanego do odprowadzania niezneutralizowanego kondensatu. Jeżeli nie można zagwarantować, że materiały przewodów odpływowych są do tego przystosowane, należy zainstalować system neutralizacji kondensatu. Upewnić się, że przewód odpływowy kondensatu nie jest połączony szczelnie z wężem odpływu. 5.6 Instalowanie przyłącza przewodu spalinowego 5.6. Montaż układu powietrzno-spalinowego Ostrożnie! Niebezpieczeństwo zatrucia w wyniku wydostających się spalin! Smary na bazie olejów mineralnych mogą uszkodzić uszczelki. Aby ułatwić montaż, zamiast smaru należy używać wyłącznie wody lub mydła szarego dostępnego w handlu. A. Zwrócić uwagę, aby między kolankiem a nasadką układu powietrzno-spalinowego znajdował się spadek minimalny (A), umożliwiający powrót kondensatu do produktu. 2 Instrukcja instalacji i konserwacji Thema Condens _0

13 Instalacja 5 Spadek układu powietrzno-spalinowego: 5 % 2. Zainstalować rurę spalinową przy użyciu instrukcji instalacji, znajdującej się w zakresie dostawy układu powietrzno-spalinowego System powietrzno-spalinowy dla przewodu zbiorczego Warunki: Wylot spalin znajduje się co najmniej,80 m nad podłogą. Zainstalować zestaw ochronny dla przelotu System powietrzno-spalinowy Poziomy system powietrzno-spalinowy L L Długość układu powietrzno-spalinowego typu C3 ( strona 35) Pionowy system powietrzno-spalinowy L Połączenia z przewodem są wykonywane za pomocą osprzętu skonstruowanego specjalnie przez producenta produktu. Kocioł grzewczy, połączony z instalacją typu C43, można podłączać tylko do kominów z ciągiem naturalnym. Kondensat z układów przewodów zbiorczych nie może odpływać do kotła grzewczego. Długość układu powietrzno-spalinowego typu C43 ( strona 35) Oddzielny system powietrzno-spalinowy L L2 Długość układu powietrzno-spalinowego typu C33 ( strona 35) Założyć izolację cieplną na każdy przewód przechodzący przez ścianę, którego temperatura przekracza temperaturę pokojową o 60 C. Izolację cieplną można wykonać za pomocą odpowiedniego materiału izolacyjnego o grubości 0 mm i przewodności cieplnej λ 0,04 W/mK (np. wełna szklana). Elementy końcowe rury powietrza zewnętrznego i rury spalinowej nie mogą być instalowane na przeciwległych ścianach budynku. Długość układu powietrzno-spalinowego typu C53 ( strona 35) _0 Thema Condens Instrukcja instalacji i konserwacji 3

14 5 Instalacja System powietrzno-spalinowy przez rury rozdzielone dla przewodu pojedynczego i zbiorczego Wlot powietrza następuje przez szacht komina (odległość między obydwoma przewodami rurowymi). Długość (L2) jest powiązana ze średnicą wewnętrzną (D) lub szerokością wewnętrzną (S) komina i charakterystykami kotła grzewczego. Ta długość uwzględnia stratę ciśnienia powstającą w kolanku i nasadzie komina. Długości układu powietrzno-spalinowego typu C93 ( strona 35) L2 L Uniwersalny system powietrzno-spalinowy komina pod nadciśnieniem Kondensat z układów przewodów zbiorczych nie może odpływać do kotła grzewczego. Przyłącze systemu odprowadzania spalin wykonuje się przez rozgałęzienie na przewodzie pojedynczym lub zbiorczym w trybie ciągu naturalnego. Średnicę przewodu należy ustalić na podstawie mocy całkowitej podłączonych produktów. Długości układu powietrzno-spalinowego typu C83 ( strona 35) Uniwersalny system powietrzno-spalinowy dla komina L2 L L2 D L S W takiej konfiguracji stary szacht odprowadzania spalin lub wentylacyjny można wykorzystać do zamontowania wyciągu dla kotła grzewczego pobierającego powietrze z zewnątrz. W takiej konfiguracji muszą być spełnione określone przepisami prawa warunki dotyczące wentylacji. Powietrze zewnętrzne jest zabierane przez kolanko poziomej nasadki układu powietrzno-spalinowego z pomieszczenia, w którym ustawiony jest produkt. Na długości rury poziomej (L) znajduje się przewód koncentryczny Ø 60/00. Ta wartość uwzględnia utratę obciążenia powstającą przez kolanko. Na długości rury pionowej (L2) znajduje się elastyczne odprowadzenie spalin Ø 80 mm. Ta wartość uwzględnia utratę obciążenia powstającą przez kolanko i nasadę komina. Długości układu powietrzno-spalinowego typu B23P ( strona 36) Na długości rury poziomej (L) znajduje się przewód koncentryczny Ø 60/00. Ta długość uwzględnia stratę ciśnienia powstającą w kolanku. Jeśli długość (L) jest większa niż m, to odcinek wykraczając poza m należy odjąć od długości (L2). Na długości rury pionowej (L2) znajduje się elastyczne odprowadzenie spalin Ø 80 mm. 4 Instrukcja instalacji i konserwacji Thema Condens _0

15 Instalacja Instalacja elektryczna Niebezpieczeństwo! Zagrożenie życia wskutek porażenia prądem elektrycznym! Listwy zaciskowe zasilania sieciowego L i N nawet przy wyłączonym produkcie są stale pod napięciem: Odłączyć zasilanie elektryczne. Zabezpieczyć doprowadzenie prądu przed ponownym włączeniem Ułożenie kabli 2 Instalację elektryczną może wykonywać tylko elektryk ze specjalnymi uprawnieniami i doświadczeniem Otwieranie i zamykanie panelu sterowania elektronicznego A 4 Wyjście kabla minimalnego napięcia (okablowany termostat pokojowy ) 2 Wyjście kabla niskonapięciowego (kabel zasilania ) 3 Odciążenie kabla niskonapięciowego 4 Odciążenie kabla najniższego napięcia Wykonanie okablowania B 30 mm max. Kiedy kabel prądu jest podłączany do wtyku płytki elektronicznej:. Przestrzegać kolejności podanej w instrukcji, aby otworzyć panel sterowania elektronicznego. 2. Przestrzegać odwrotnej kolejności, aby zamknąć panel sterowania elektronicznego. Przestrzegać zalecanej odległości między wtykiem a odizolowaną częścią osłony. Zamocować kable w opaskach kablowych panelu sterowania elektronicznego. Należy zwrócić uwagę na przebieg kabli i ułożyć je przez przeznaczonego do tego odciążenia Wykonywanie doprowadzenia prądu. Przestrzegać wszystkich obowiązujących przepisów. Zgodnie z obowiązującymi przepisami przyłącze należy wykonać przez wyłącznik elektryczny z rozwarciem styków co najmniej 3 mm na każdym biegunie. 2. Sprawdzić napięcie nominalne zasilania sieciowego. Przyłącze elektryczne: 230 V 3. Założyć wtyk na kabel przyłącza sieci. 4. Podłączyć wtyk kabla przyłącza sieci. 5. Zadbać, aby w każdym momencie zapewniony był dostęp do przyłącza sieciowego oraz aby nie było ono zasłonięte ani zastawione przeszkodą _0 Thema Condens Instrukcja instalacji i konserwacji 5

16 6 Uruchomienie Podłączenie regulatora do układu elektronicznego Zakres stosowalności: Kocioł dwufunkcyjny 3. Napełnić dolną część syfonu wodą do 0 mm poniżej górnej krawędzi przewodu odpływowego kondensatu (C). 4. Ponownie włożyć pływak (3) V BUS 3 Wskazówka Sprawdzić, czy w syfonie kondensatu znajduje się pływak. X7 RT 24V BUS T ext 5. Zamontować dolną część syfonu () w górnej części syfonu (2). 230 V X Sprawdzanie ustawienia fabrycznego Spalanie produktu zostało przebadane od strony urządzenia i ustawiono rodzaj gazu podany na tabliczce znamionowej. Sprawdzić dane rodzaju gazu na tabliczce znamionowej i porównać je z rodzajem gazu występującym w miejscu montażu. Warunki: Wersja produktu jest niezgodna z lokalną grupą gazów Nie uruchamiać produktu. Wykonać przezbrojenie na inny rodzaj gazu zgodnie ze swoją instalacją ( strona 22). 24 V Regulator 2 Regulator ebus lub odbiornik 3 Czujnik temperatury zewnętrznej, przewodowy 4 Termostat zabezpieczający dla podłogowej instalacji grzewczej Podłączyć kable do poszczególnych komponentów w zależności od rodzaju instalacji. 6 Uruchomienie 6. Napełnianie syfonu kondensatu C. Wyjąć dolną część syfonu () z górnej części syfonu (2). 2. Wyjąć pływak (3). 2 A B 3 Warunki: Wersja produktu odpowiada lokalnej grupie gazów Postępować zgodnie z opisem w instrukcji. 6.3 Sprawdzenie i uzdatnianie wody grzewczej/ wody napełniającej i uzupełniającej Ostrożnie! Ryzyko szkód materialnych spowodowane przez wodę grzewczą o niskiej jakości Należy zapewnić wodę grzewczą o wystarczającej jakości. Przed napełnieniem lub uzupełnieniem instalacji należy sprawdzić jakość wody grzewczej. Kontrola jakości wody grzewczej Pobrać niewielką ilość wody z obiegu grzewczego. Sprawdzić wygląd wody grzewczej. W przypadku stwierdzenia materiałów osadzonych należy odszlamić instalację. Sprawdzić za pomocą pręta magnetycznego, czy jest magnetyt (tlenek żelaza). W przypadku stwierdzenia magnetytu należy wyczyścić instalację i podjąć odpowiednie działania mające na celu ochronę przed korozją. Można ewentualnie zamontować filtr magnetyczny. Sprawdzić wartość ph pobranej wody przy 25 C. W przypadku wartości poniżej 8,2 lub ponad 0,0 należy wyczyścić instalację i uzdatnić wodę grzewczą. Upewnić się, że do wody grzewczej nie może przedostać się tlen. Sprawdzenie wody do napełniania i uzupełniania Zmierzyć twardość wody do napełniania i uzupełniania przed napełnieniem instalacji. 6 Instrukcja instalacji i konserwacji Thema Condens _0

17 Uruchomienie 6 Uzdatnienie wody do napełniania i uzupełniania Przy uzdatnianiu wody używanej do napełniania i uzupełniania, przestrzegać obowiązujących przepisów krajowych i zasad technicznych. Jeżeli krajowe przepisy i zasady techniczne nie stawiają surowszych wymagań, obowiązują zasady: Wodę grzewczą należy uzdatnić, jeżeli całkowita ilość wody napełniającej lub uzupełniającej podczas trwania eksploatacji instalacji przekroczy trzykrotność objętości znamionowej instalacji grzewczej lub jeżeli nie zostały dotrzymane podane w poniższej tabeli wskazane wartości lub jeśli wartość ph wody grzewczej jest niższa niż 8,2 lub wyższa niż 0,0. Łączna moc grzewcza Twardość wody przy specyficznej objętości instalacji ) 20 l/kw > 20 l/kw 50 l/kw > 50 l/kw kw dh mol/m³ dh mol/m³ dh mol/m³ < 50 < 6,8 > 50 do 200 > 200 do 600 < 3,2 2 0, 0,02,2 2 8,4,5 0, 0,02 8,4,5 0, 0,02 0, 0,02 > 600 0, 0,02 0, 0,02 0, 0,02 ) Pojemność nominalna/moc ogrzewania w litrach; w przypadku instalacji z wieloma kotłami przyjąć najmniejszą indywidualną moc kotła. Ostrożnie! Ryzyko szkód materialnych wskutek wzbogacenia wody grzewczej za pomocą niewłaściwych dodatków! Niewłaściwe dodatki mogą powodować zmiany w częściach, hałasy w trybie ogrzewania oraz ew. inne szkody następcze. Nie używać nieodpowiednich płynów przeciw zamarzaniu i inhibitorów korozji, biocydów ani środków uszczelniających. W przypadku prawidłowego zastosowania poniższych dodatków, w naszych produktach dotychczas nie stwierdzono żadnych niezgodności. Przy zastosowaniu koniecznie przestrzegać instrukcji producenta dodatku. Nie ponosimy odpowiedzialności za zgodność ewentualnych dodatków z pozostałą częścią systemu ogrzewania oraz za ich skuteczność. Dodatki ułatwiające czyszczenie (konieczne późniejsze przepłukanie) Adey MC3+ Adey MC5 Fernox F3 Sentinel X 300 Sentinel X 400 Dodatki pozostające na stałe w instalacji Adey MC+ Fernox F Fernox F2 Sentinel X 00 Sentinel X 200 Dodatki zapewniające ochronę przed zamarzaniem, pozostające na stałe w instalacji Adey MC ZERO Fernox Antifreeze Alphi Sentinel X 500 Jeśli stosowane są wyżej wymienione dodatki, należy poinformować użytkownika o niezbędnych czynnościach. Poinformować użytkownika o obowiązkowych procedurach związanych z zapewnieniem ochrony przed zamarzaniem. 6.4 Zapobieganie zbyt niskiemu ciśnieniu wody Przestrzegać zalecanego ciśnienia napełnienia. Zalecane ciśnienie napełnienia: 0, 0,5 MPa (,0,50 bar) Jeżeli instalacja grzewcza obejmuje kilka pięter, mogą być wymagane wyższe wartości ciśnienia napełnienia, aby zapobiec przedostawaniu się powietrza do instalacji grzewczej. Wartość na ekranie zaczyna migać, jeśli ciśnienie wody osiągnie wartość ostrzegawczą ciśnienia. Wartość ostrzegawcza ciśnienia: 0,05 MPa ( 0,50 bar) Produkt wyłączy się, jeśli ciśnienie wody osiągnie minimalną wartość eksploatacyjną. Usterka (F22) zostanie zapisana na liście usterek. Minimalne ciśnienie eksploatacyjne: 0,03 MPa (0,30 bar) Uzupełnić wodę grzewczą, aby ponownie uruchomić produkt. Na ekranie wartość ciśnienia będzie migać tak długo, aż ciśnienie będzie odpowiadać wartości ostrzegawczej ciśnienia lub będzie wyższe. 6.5 Uruchomienie produktu Nacisnąć przycisk włącznik - wyłącznik produktu. Wskazówka Funkcję ciepłej wody i ogrzewania należy wyłączyć. 6.6 Tryb napełniania. Otworzyć zawór dopływu zimnej wody na instalacji. 2. Otworzyć kurki odcinające na przyłączach. Kurki odcinające muszą być ustawione w kierunku odpływu _0 Thema Condens Instrukcja instalacji i konserwacji 7

18 6 Uruchomienie 6.6. Napełnianie obiegu ciepłej wody. Otworzyć kurki wody w celu napełnienia obiegu ciepłej wody. 2. Zamknąć kurki wody, gdy już wypłynie odpowiednia ilość. Obieg ciepłej wody jest napełniony. 3. Sprawdzić szczelność wszystkich przyłączy oraz całego systemu Napełnianie instalacji grzewczej Prace wstępne Upewnić się przed napełnieniem, że instalacja grzewcza została wypłukana.. Odkręcić kołpak zaworu odpowietrzającego () na pompie oraz na szybkich odpowietrznikach. 2. Napełnić instalację wodą do osiągnięcia ciśnienia napełnienia. Zalecane ciśnienie napełnienia: 0, 0,5 MPa (,0,50 bar) Program automatycznego odpowietrzania rozpocznie się po osiągnięciu wartości ostrzegawczej ciśnienia. Wartość ostrzegawcza ciśnienia: 0,05 MPa ( 0,50 bar) Czas automatycznego odpowietrzania: 5 min Nie można aktywować funkcji ogrzewania i podgrzewania wody. 3. Odpowietrzyć każdy grzejnik (kaloryfer), aż woda zacznie normalnie wypływać, a następnie dokręcić zawory odpowietrzające instalacji. Wskazówka Pozostawić kołpak zaworu odpowietrzającego pomp otwarty. 4. Ciśnienie wody grzewczej musi odpowiadać ciśnieniu napełnienia. W razie potrzeby ponownie napełnić produkt. 5. Sprawdzić, czy wszystkie przyłącza są szczelne. Warunki: Jeśli w kotle grzewczym nadal występuje hałas Odpowietrzyć produkt ponownie przez aktywację programu testowego (P.07), a następnie (P.06). Programy testowe przegląd ( strona 27) 6.7 Korzystanie z programów kontrolnych Aktywując różne programy testowe, można wywoływać różne funkcje produktu. Programy testowe przegląd ( strona 27) 6.7. Wybór programów testowych. Nacisnąć przycisk włącznik - wyłącznik, aby wyłączyć urządzenie. 2. Nacisnąć przycisk mode i przycisk włącznik - wyłącznik przez 5 sekund, aby otworzyć program testowy. Na ekranie wyświetli się (P0) i (OFF). 3. Nacisnąć przycisk lub, aby wybrać program testowy Stosowanie programów testowych Program testowy «P.0» Nacisnąć przycisk mode. Na ekranie wyświetlą się «P.0» i «0». Nacisnąć przycisk lub, aby ustawić wartość nastawczą «0» (0%) na «00» (00%). Nacisnąć przycisk mode, aby wyjść z podmenu lub przytrzymać ponad 7 sekund, aby przejść do menu konfiguracyjnego. Pozostałe programy testowe Nacisnąć przycisk lub, aby wybrać pasujący program testowy. Nacisnąć przycisk mode, aby uruchomić program testowy. Na ekranie wyświetlą się «P.0X» i «On» (WŁ). Program testowy wyłączy się automatycznie po 5 minutach. Po zakończeniu należy nacisnąć przycisk lub przycisk włącznik - wyłącznik (On/Off), aby wyjść z programów testowych. 6.8 Ponowna kontrola ciśnienia w systemie. Pozostawić produkt pracujący w trybie ogrzewania przy odpowiednio wysokiej temperaturze zadanej ogrzewania. Okres eksploatacji produktu: 5 min Temperatura zadana instalacji grzewczej Warunki: System ogrzewania z grzejnikiem (kaloryferem) wysokiej temperatury Warunki: System ogrzewania z grzejnikiem (kaloryferem) niskiej temperatury LUB System ogrzewania z instalacją grzewczą podłogową Odpowietrzyć każdy grzejnik (kaloryfer), aż woda zacznie normalnie wypływać, a następnie dokręcić zawory odpowietrzające instalacji. Warunki: Trudne odpowietrzanie obiegu grzewczego Uruchomić program testowy (P.06). 8 Instrukcja instalacji i konserwacji Thema Condens _0

19 Uruchomienie 6 Programy testowe przegląd ( strona 27) 3. Sprawdzić ciśnienie napełnienia. Zalecane ciśnienie napełnienia: 0, 0,5 MPa (,0,50 bar) W razie potrzeby ponownie napełnić produkt. 6.9 Sprawdzenie i dopasowanie regulacji ciśnienia gazu Ustawić w razie potrzeby zawartość CO₂ Ustawianie zawartości CO₂. Ustawić zawartość CO₂ przez obrócenie śruby (). Po obrocie w prawo zmniejsza się wartość. Po obrocie w lewo zwiększa się wartość. Wskazówka Tylko w przypadku gazu ziemnego: cały czas ustawiać żądaną wartość. W tym celu zrobić obrót śruby i poczekać, aż wartość się ustabilizuje. Tylko w przypadku gazu płynnego: cały czas ustawiać żądaną wartość. W tym celu należy zrobić /2 obrotu śruby i poczekać, aż wartość się ustabilizuje. 2. Sprawdzić prawidłowe ustawienie. Jeżeli ustawienie nie mieści się w zadanym zakresie, nie wolno uruchamiać produktu. Powiadomić serwis fabryczny. 3. Sprawdzić, czy spełnione są wymagania utrzymania czystości powietrza względem CO. 6.0 Kontrola prędkości przepływu gazu. Przepływ gazu zależy od zawartości CO₂ i od liczby obrotów wentylatora. Tylko wykwalifikowany instalator jest uprawniony do wykonywania ustawień armatury gazowej. W przypadku zniszczenia plomby należy założyć nową plombę. Śrubę regulacyjną CO₂ () należy w razie potrzeby zaplombować po przezbrojeniu na inny rodzaj gazu. Ingerencje na śrubie regulacyjnej Offset Ustawianie punktu zerowego armatury gazowej nie są dozwolone (śruba zostanie zaplombowana po ustawieniu od strony urządzenia) Sprawdzanie zawartości CO₂. Podłączyć analizator CO₂. 2. Uruchomić produkt z programem testowym (P.0) i ustawić wartość. Wartość nastawcza programu P.0: 00 Programy testowe przegląd ( strona 27) 3. Odczekać, aż odczytana wartość ustabilizuje się. Czas oczekiwania do odczytania wartości stabilnej: 2 min 4. Zmierzyć zawartość CO₂ na króćcu do sondy pomiarowej analizatora spalin. 5. Porównać wartość pomiarową z odpowiednią wartością w tabeli. Kontrola zawartości CO₂ Polsknia osłona Zdjęta przed- kotła Zamontowana przednia osłona kotła Gaz ziemny G20 9 ±0,2 % Gaz płynny G3 0, ±0,2 % Gaz ziemny G20 9,2 ±0,3 % Gaz płynny G3 0,3 ±0,3 % 2 2. Przestrzegać informacji podanych na tabliczce identyfikacyjnej na rurze zasysania powietrza dotyczących min. () i maks. (2) liczby obrotów Kontrola maksymalnej liczby obrotów wentylatora. Aktywować program testowy (P.0) i ustawić wartość. Wartość nastawcza programu P.0: 00 Programy testowe przegląd ( strona 27) 2. Nacisnąć przycisk mode przez 7 sekund, aby przejść do ustawień kodów diagnozy produktu. Na ekranie pojawia się (0). 3. Kontrola maksymalnej liczby obrotów wentylatora opisana jest w rozdziale Aktywowanie kodów diagnozy ( strona 20), należy zastosować kod diagnozy (d.34) _0 Thema Condens Instrukcja instalacji i konserwacji 9

20 7 Dopasowanie do instalacji grzewczej 4. Kody diagnostyczne - przegląd ( strona 28) Skontaktować się z serwisem, jeśli prędkość przepływu gazu nie jest zgodna z wartością podaną na tabliczce identyfikacyjnej. Dozwolona tolerancja prędkości obrotowej wentylatora: obr./min Nacisnąć przycisk lub przycisk włącznik - wyłącznik, aby wyjść z menu Kontrola minimalnej liczby obrotów wentylatora. Aktywować program testowy (P.0) i ustawić wartość. Wartość nastawcza programu P.0: 0 Programy testowe przegląd ( strona 27) 2. Nacisnąć przycisk mode przez 7 sekund, aby przejść do ustawień kodów diagnozy produktu. 3. Kontrola minimalnej liczby obrotów wentylatora opisana jest w rozdziale Aktywowanie kodów diagnozy ( strona 20), należy zastosować kod diagnozy (d.34). Kody diagnostyczne - przegląd ( strona 28) Skontaktować się z serwisem, jeśli prędkość przepływu gazu nie jest zgodna z wartością podaną na tabliczce identyfikacyjnej. Dozwolona tolerancja prędkości obrotowej wentylatora: obr./min 4. Nacisnąć przycisk mode przez 3 sekundy, aby przejść do programu testowego. 6. Sprawdzanie szczelności Sprawdzić przewód gazowy, obieg grzewczy i obieg wody użytkowej pod kątem szczelności. Sprawdzić prawidłowość instalacji odprowadzania spalin. 6.. Kontrola trybu ogrzewania. Aktywować tryb ogrzewania na interfejsie użytkownika. 2. Całkowicie odkręcić wszystkie zawory termostatyczne na grzejnikach (kaloryferach). 3. Uruchomić produkt. Okres eksploatacji produktu: 5 min 4. Sprawdzić aktualny kod stanu eksploatacyjnego. Kody stanu - przegląd ( strona 30) Jeśli produkt działa prawidłowo, na ekranie pojawi się S Sprawdzanie przygotowania ciepłej wody użytkowej Zakres stosowalności: Kocioł dwufunkcyjny Kody stanu - przegląd ( strona 30) Jeśli produkt działa prawidłowo, na ekranie pojawi się S.4. 7 Dopasowanie do instalacji grzewczej 7. Stosowanie kodów diagnozy Można zastosować parametry oznaczone jako regulowane w tabeli kodów diagnozy, aby dostosować produkt do instalacji i potrzeb klienta. Kody diagnostyczne - przegląd ( strona 28) 7.. Aktywowanie kodu diagnozy. Nacisnąć przycisk mode przez 7 sekund, aby przejść do ustawień kodów diagnozy produktu. Na ekranie pojawia się (0). 2. Nacisnąć przycisk lub, aby wybrać wartość nastawczą. Kod dostępu (96) jest zastrzeżony dla instalatora. 3. Nacisnąć przycisk mode w celu potwierdzenia. Na wyświetlaczu wyświetli się kod diagnozy i jego wartość Ustawianie kodów diagnozy. Nacisnąć przycisk lub, aby przejść do kodu diagnozy. 2. Nacisnąć przycisk lub, aby wybrać wartość nastawczą. 3. Należy tak postępować w przypadku wszystkich parametrów, które trzeba zmienić. 4. Nacisnąć przycisk mode przez 3 sekundy, aby wyjść z menu. 7.2 Ustawianie mocy pompy Produkt jest wyposażony w pompę wysokiej wydajności o regulowanej prędkości obrotowej, która samoczynnie dopasowuje się do warunków hydraulicznych instalacji grzewczej. Jeżeli w instalacji grzewczej zostało zainstalowane sprzęgło hydrauliczne, zalecamy wyłączenie regulacji prędkości obrotowej oraz ustawienie stałej wartości wydajności pompy. Ew. zmienić ustawienie obrotów pompy zależnych od trybu pracy w punkcie diagnostycznym d.4. Ustawić kod diagnozy. ( strona 20) Kody diagnostyczne - przegląd ( strona 28). Aktywować przygotowanie ciepłej wody na interfejsie użytkownika. 2. Całkowicie odkręcić kurek ciepłej wody. 3. Aktywować wyświetlanie aktualnego stanu pracy. ( strona 26) 20 Instrukcja instalacji i konserwacji Thema Condens _0

21 Dostosowanie temperatury ciepłej wody 8 Charakterystyki pompy na danym stopniu Krzywa przepływu i ciśnienia A Zakres stosowalności: 25 -A B A Przepływ w obiegu grzewczym (l/h) Przewód obejściowy zamknięty, maks. modulacja pulsacyjna 2 Przewód obejściowy w położeniu szeregowym, maks. modulacja pulsacyjna B 2 Dostępne ciśnienie (kpa) 3 Przewód obejściowy w położeniu szeregowym, min. modulacja pulsacyjna 7.3 Ustawianie zaworu przelewowego Przekręcić śrubę regulacyjną (). Ustawienie zaworu przelewowego w momencie dostawy: otwarty o 3/4 obrotu 9 Przekazanie produktu użytkownikowi Objaśnić użytkownikowi położenie i funkcję urządzeń zabezpieczających. Przeszkolić użytkownika w zakresie obsługi produktu. Zwrócić uwagę użytkownika zwłaszcza na wskazówki bezpieczeństwa, których musi przestrzegać. Poinformować użytkownika o konieczności regularnej konserwacji produktu. Przekazać użytkownikowi wszystkie instrukcje i dokumenty produktu do zachowania na później. Powiadomić użytkownika o podjętych działaniach związanych z doprowadzeniem powietrza spalania oraz odprowadzaniem spalin. Zwrócić szczególną uwagę, że nie może on wprowadzać najmniejszych zmian. Poinformować użytkownika o tym, że produkt musi być konserwowany zgodnie z podaną częstotliwością. 0 Przegląd i konserwacja 0. Przestrzegać cykli przeglądów i konserwacji Przestrzegać minimalnych okresów kontroli i konserwacji. W zależności od wyników kontroli konieczne może okazać się wcześniejsze wykonanie prac konserwacyjnych. Prace przeglądowo-konserwacyjne - przegląd ( strona 27) 0.2 Zamawianie części zamiennych Oryginalne części produktu zostały uwzględnione przez producenta podczas certyfikacji przy badaniu zgodności. Jeżeli podczas konserwacji lub naprawy używane będą inne części nieposiadające certyfikatu lub dopuszczenia, może to spowodować wygaśnięcie zgodności produktu i w związku z tym nie będzie on odpowiadał obowiązującym normom. Zalecamy stosowanie oryginalnych części zamiennych producenta, ponieważ można w ten sposób zapewnić bezzakłóceniową eksploatację produktu. Aby uzyskać informacje dotyczące dostępnych oryginalnych części zamiennych, należy zwrócić się pod adres kontaktowy, podany na stronie tylnej niniejszej instrukcji. Jeżeli podczas konserwacji lub naprawy potrzebne są części zamienne, należy stosować wyłącznie części zamienne dopuszczone do produktu. 8 Dostosowanie temperatury ciepłej wody Niebezpieczeństwo! Zagrożenie życia wskutek Legionelli! Legionella rozwija się w temperaturach poniżej 60 C. Należy upewnić się, że użytkownik zna wszystkie procedury dotyczące zabezpieczenia przed bakteriami Legionella, aby spełnić obowiązujące wymogi dotyczące profilaktyki przed Legionellą _0 Thema Condens Instrukcja instalacji i konserwacji 2

22 0 Przegląd i konserwacja 0.3 Metoda przezbrajania na inny rodzaj gazu Kontrola zawartości CO₂ Polsknia osłona Zdjęta przed- kotła Zamontowana przednia osłona kotła Gaz ziemny G20 9 ±0,2 % Gaz płynny G3 0, ±0,2 % Gaz ziemny G20 9,2 ±0,3 % Gaz płynny G3 0,3 ±0,3 % Ustawić w razie potrzeby zawartość CO₂ ( strona 9).. Odłączyć produkt od sieci elektrycznej. 2. Obrócić śrubę () w kierunku i o tyle obrotów, jak podano w tabeli. Ustawianie armatury gazowej Obrót w kierunku przeciwnym do ruchu wskazówek zegara Prze- Thema Condens zbro- 25 -A je- nie na inny rodzaj gazu Obrót w kierunku ruchu wskazówek zegara G20 G3 2 2 G3 G20 3. Uruchomić produkt z programem testowym (P.0) i ustawić wartość. Wartość nastawcza programu P.0: 00 Programy testowe przegląd ( strona 27) 7. Zaznaczyć stosowany rodzaj gazu na naklejce przezbrojenia na inny rodzaj gazu. 8. Nakleić tabliczkę przezbrojenia na inny rodzaj gazu na panel sterowania elektronicznego. 0.4 Opróżnianie produktu Opróżnianie obiegu grzewczego Wskazówka Jeśli produkt znajduje się w cyklu pracy (częste WŁ/WYŁ), należy zmniejszyć wartość nastawczą. 4. Odczekać, aż odczytana wartość ustabilizuje się. Czas oczekiwania do odczytania wartości stabilnej: 2 min 5. Zmierzyć zawartość CO₂ na króćcu do sondy pomiarowej analizatora spalin (2). 6. Porównać wartość pomiarową z odpowiednią wartością w tabeli.. Zamknąć kurki odcinające zasilania i powrotu instalacji grzewczej. 2. Otworzyć zawór do opróżniania. 3. Zapewnić wlot powietrza. Opróżnianie obiegu ciepłej wody Zakres stosowalności: Kocioł dwufunkcyjny 4. Zamknąć zawór dopływu zimnej wody na instalacji. 5. Zamknąć kurek odcinający na przyłączu zimnej wody pod produktem. 6. Otworzyć kurek w ustawieniu trybu podgrzewania wody, aby zlikwidować ciśnienie i ponownie zamknąć kurek. 7. Przygotować spust na wlocie zimnej wody produktu. 22 Instrukcja instalacji i konserwacji Thema Condens _0
