1 PRACOWNIA PROJEKTOWA BUDOWNICTWA Kraków ul. Wieniawskiego 38/1 tel Obiekt: Małopolski Urząd Wojewódzki Adres: Kraków ul. Basztowa 22/Worcella 7 Stadium: PB + PW Temat: Przystosowanie pomieszczeń budynku przy ul. Basztowej 22 Worcella 7 dla potrzeb Wojewódzkiego Centrum Powiadamiania Ratunkowego wraz z przygotowaniem zaplecza biurowo socjalno technicznego. Część A Worcella 7 piętro 1 Architektura Inwestor: Małopolski Urząd Wojewódzki w Krakowie Kraków ul. Basztowa 22 Kierownik pracowni: mgr inż. Jan Grzegorczyk Projektował: mgr inż. arch Piotr Strzelecki MOIA/101/2008 MP-1495 Weryfikował: mgr inż. arch. Roman Strzelecki upr. 178-Km/72, MP-0568 Kraków wrzesień

2 ZAWARTOŚĆ OPRACOWANIA A. Opis techniczny 1. Podstawa opracowania 2. Przedmiot opracowania 3. Zakres prac budowlanych 4. Materiały wykończeniowe wewnętrzne B. Rysunki Część A Worcella 7 piętro 1 A1 RZUT I PIĘTRA wyburzenia ul.worcela skala 1:100 A2 RZUT I PIĘTRA aranżacja ul.worcela skala 1:100 A3 RZUT I PIĘTRA sufit ul.worcela skala 1:100 A4 PRZEKROJE 1-1,2-2 - ul.worcela skala 1:100 A5 PRZEKROJE 3-3,4-4 - ul.worcela skala 1:100 Część B Basztowa 22, piwnica, pomieszczenie 026 Rysunki: A6 A8 Część C Basztowa 22, 1 piętro, pomieszczenia 109 i 110 Rysunki: A9 - A11 Część D Basztowa 22, 2 piętro, pomieszczenia Rysunki: A12 - A26 2

3 A. Opis techniczny 1. Podstawa opracowania 1.1.Prawo budowlane - ustawa z dnia r. (Dz. U. Nr 89 z r z późniejszymi zmianami) 1.2.Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego z dnia r. (Dz.U.nr 120,poz.1133) 1.3.Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z dn r, z późniejszymi zmianami). 1.4.Inwentaryzacja architektoniczno budowlana dostarczona przez Inwestora 1.5.Międzybranżowe konsultacje i uzgodnienia. 2. Przedmiot opracowania Przedmiotem opracowania jest przystosowanie pomieszczeń budynku przy ul. Worcela 7 dla potrzeb Wojewódzkiego Centrum Powiadamiania Ratunkowego w Małopolskim Urzędzie Wojewódzkim. W ramach modernizowanych pomieszczeń przy ul. Worcela przewiduje się powiększenie obecnej sali CPR na Ip, o obecnie zajmowane pomieszczenia przez pracowników Biura Informatyki. 3. Zakres prac budowlanych Niniejszy projekt przewiduje następujące prace: Wyburzenia fragmentów ścian Demontaż istniejącego wyposażenia oraz elementów wykończenia pomieszczeń (oświetlenie, listwy przypodłogowe, wykładziny) Przygotowanie przebić przez ściany i stropy dla przeprowadzenia kanałów instalacji klimatyzacji i wentylacji oraz przebić dla instalacji elektrycznej Oczyszczenie z przecieraniem i zeskrobaniem farbyna ścianach i stropie Wykonanie bruzd w ścianach do poprowadzenia tras kablowych oraz ułożenie kabli w rurkach w posadzce i w przestrzeni nad sufitem podwieszanym. Rozkucie istniejących posadzek / płytki, zdjęcie wykładzin Rozkucie i usunięcie istniejącej wylewki do poziomu stropu Montaż nowych urządzeń wentylacji mechanicznej centralnego odkurzania i rozprowadzenie kanałów Wykonanie nowych warstw posadzkowych Ułożenie korytek tras okablowania, Wykonania nowej wylewki samopoziomującej Wyrównanie ścian poprzez szpachlowanie, gładź z gipsu szpachlowego na ścianach Montaż ścianek aluminiowych szklonych pojedynczym szkłem P-4 Wykonanie stropu podwieszonego o podwyższonej izolacji akustycznej wraz z niezbędnymi urządzeniami (wg opracowań branżowych) np. Ecophon - Gedina lub równoważny (na części stopu) oraz z tynku akustycznego (na pozostałej części stropu) Malowanie ścian farbami lateksowymi Ułożenie na ścianach izolacji akustycznej Ecophon Wall Panel Texona peper lub równoważnej Ułożenie nowej wykładziny podłogowej. Montaż listw przypodłogowych 3

4 Opis prac budowlanych Przewiduje się powiększenie istniejącej Sali CPR o pomieszczenia 165,166,167. W tym celu w wszystkich pomieszczeniach należy wykonać demontaż obecnych stanowisk operatorskich wraz z oświetleniem i okablowaniem, zdemontować szafę wnękową wraz z wyposażeniem (oś 12) zamontować ją w pomieszczeniu 176. Z racji powiększenia Sali125 należy zdemontować istniejące drzwi (oś B,12) i przenieść i zamontować w korytarzu w osi B12,9. Na całej nowej strefie WCPR tj. pomieszczenia ist.cpr,165,166,167,172 należy rozkuć płytki i wylewki, zdemontować ścianki działowe (w osiach 10-12) oraz wykonać wyburzenia ścian nośnych (w osiach B, 9-12) zgodnie z projektem konstukcyjnym wykonując montaż konstrukcji stalowej (nośnej) otworami oraz wykonać przebicia dla kanałów wentylacji mechanicznej w ścianach konstrukcyjnych (oś B oraz C). Po wykonaniu prac demontażowych należy wykonane nowe wylewki z utworzonymi kanałami (wg. projektu elektycznego) oraz ułożyć rury dla instalacji centralnego odkurzania wg załączonego schematu oraz przewidzieć wykonanie bruzd w filarach dla ułożenia rur i mocowania gniazd instalacji. Jeżeli nie będzie możliwości ułożenia rur w posadzce ułożyć rurarz podstropowo z bruzdami w filarach po wcześniejszej konsultacji z projektantem i dostawcą systemu. Podział pomieszczenia WCPR nastąpi poprzez montaż ścianek aluminiowych przeszklonych między korytarzem a salą z drzwiami jednoskrzydłowymi, między salami z drzwiami przesuwnymi składanymi do środka sali. Proponuje się montaż ścianek w systemie CLIP IN SILIENCE DOOR lub równoważnym ścianki o podwyższonej izolacyjności akustycznej. Po wykonaniu instalacji wentylacji mechanicznej w istniejącym korytarzu należy ułożyć strop podwieszony systemu Ecophon Gedina a na wydzielonej części WCPR, między drzwiami wejściowymi strop podwieszony kasetonowy 60x60 na ruszcie stalowym a w powiększonej sali sufit wykończyć tynkiem akustycznym. Malowanie ścian z zachowaniem kolorystyki jak w istniejącej części. Przygotować podłoże pod wykładzinę, oraz zamontować wykładzinę dywanową Halbmound Arcade + filc550g/m2 wzór12003-c05 / lub równoważny/ (ułożyć wg zaleceń producenta) Pomiędzy pomieszczeniami 175, 176 należy zdemontować ścianę działową oraz rozkuć warstwy podłogi i przygotować podłoże pod wykładzinę w nowym pomieszczeniu 175 oraz podłoże pod płytki gres w pomieszczeniu 176. Pomiędzy pomieszczeniami zamontować nową ściankę działową grubości 150 mm, okładzina z dwóch warstw płyt g-k po obu stronach, wypełnienie z płyt z wełny mineralnej o grubości 10 cm i gęstości 50 kg/m 3-56 (53) db. Malowanie ścian farbami lateksowymi z zachowaniem kolorystyki jak w istniejącej części. Wyposażenie Stanowiska operatorskie 30 szt. Poglądowe wizualizacje przedstawione są na rysunkach 1-2, a ich szczegółowe parametry opisane w dalszej części załącznika: 4

Parametry blatu (30 sztuk) Blat stanowiska wykonany z płyty meblowej o grubości 2 cm. Kolor płyty uzgodniony z zamawiającym na etapie podpisywaniu umowy na podstawie przedstawionego wzornika.

Na blacie należy zamontować osłony akustyczne, wykonane z PLEXI o grubości 5mm umocowane do blatu za pomocą profili aluminiowych w sposób umożliwiający ich demontaż.

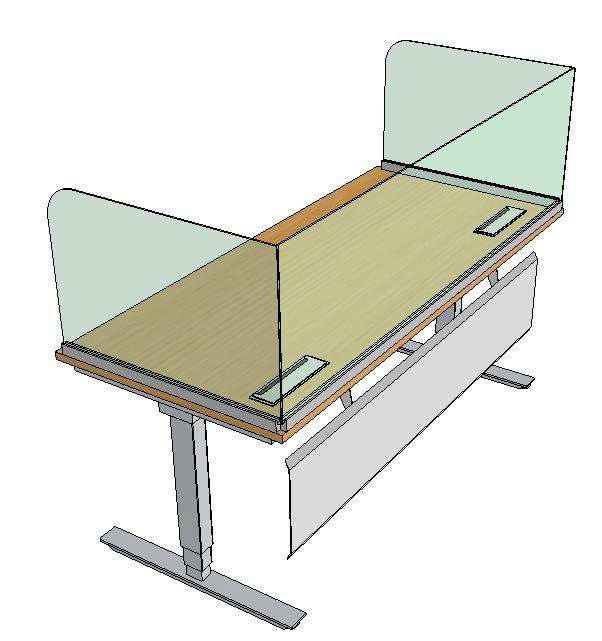

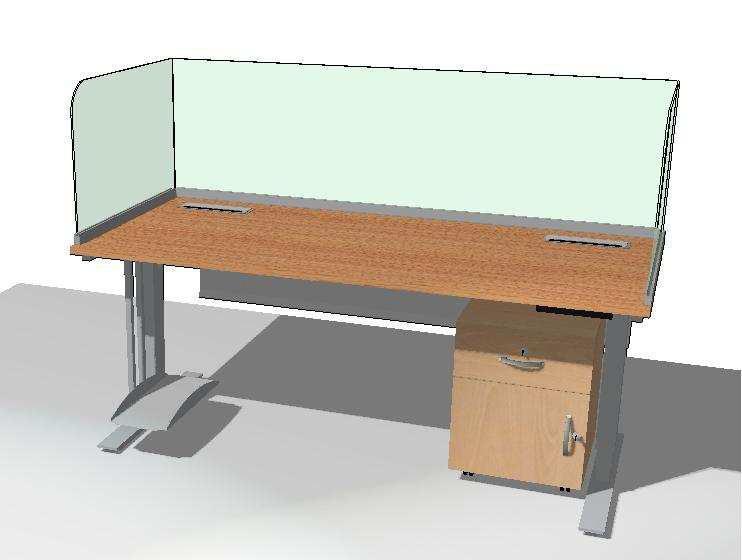

5 Parametry blatu (30 sztuk) Blat stanowiska wykonany z płyty meblowej o grubości 2 cm. Kolor płyty uzgodniony z zamawiającym na etapie podpisywaniu umowy na podstawie przedstawionego wzornika. Brzegi wykończone okleiną PCV 2mm. Wymiary blatu 80 cm x 150 cm. W blacie należy wykonać odpowiednie przelotki na kable z przykrywką i szczotkami o wymiarach min. 270 x 80 z aluminium anodowanego. Na blacie należy zamontować osłony akustyczne, wykonane z PLEXI o grubości 5mm umocowane do blatu za pomocą profili aluminiowych w sposób umożliwiający ich demontaż. ( możliwość używania stanowisk bez osłon). Osłony wykonane z PLEXI Narożniki osłon akustycznych muszą być zaokrąglone ze względów bezpieczeństwa. Osłona akustyczna musi być stabilna i szczelna na połączeniu płyt PLEXI w narożnikach. Wysokość osłony 65 cm powyżej blatu stanowiska. Parametry mechanizmu podnoszenia blatu (30 kpl) Minimalny zakres podnoszenia stelaża od 625mm do 1275mm Gwarantowana prędkość podnoszenia/opuszczania bez obciążenia minimum 30 mm/sec. Maksymalne obciążenie cykl pracy: Temperatura otoczenia +10 to +40 st. C kolor mechanizmu podnoszenia jasno szary/stalowy Napięcie mechanizmu sterowania ~ 230V 50 Parametry uchwytu podwieszanego do komputera (30 sztuk) do 120kg minimum 10% gwarantowanego czasu pracy (podnoszenia /opuszczania ) np. minimum 2 minuty pracy w ciągu 20 minut czasu pracy przy max obciążeniu Uchwyt na komputer PC, musi być podwieszany pod blatem aby zapewnić stabilne ułożenie okablowania gdy blat będzie podnoszony do góry i opuszczany w dół. Uchwyt musi zapewnić stabilne ułożenie komputera PC o wymiarach 5

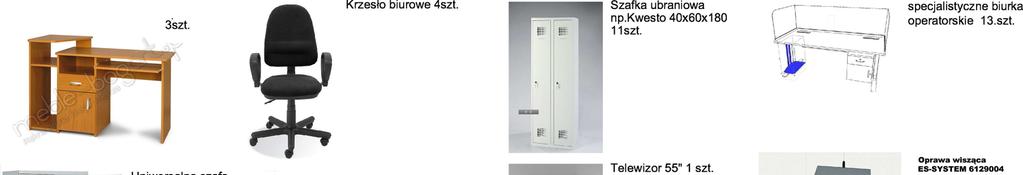

Osłona ma zapewnić osłonę na okablowanie w przypadku gdy stanowisku będzie stało samodzielnie. Stół biurowy BK 28-3 szt.

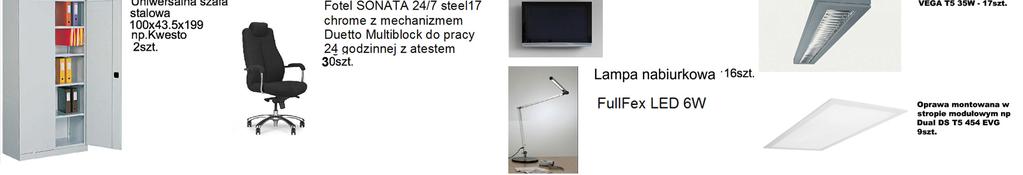

6 szer./gleb./wys 17.8 cm x 45.4 cm x 44.8 cm i wadze 8KG. Poglądowy schemat uchwytu przedstawia rysunek: Parametry osłony z tyłu stanowiska (30 sztuk) Każde stanowisko musi być wyposażone w osłonę umieszczaną z tyłu stanowiska z możliwością jej demontażu. Osłona ma zapewnić osłonę na okablowanie w przypadku gdy stanowisku będzie stało samodzielnie. Stół biurowy BK 28-3 szt. Fotele do pracy 24 godzinnej z atestem Fotel Sonata 24/7steel 17 chrome Duetto Multiblock WK - 30 szt Krzesło biurowe - 4 szt. Szafka ubraniowa Kwesto 40x60x szt. Uniwersalna szafa stalowa 100x43.5x199-2 szt Lampa nabiurkowa FullFex LED 6W - 33 szt. Oprawa wisząca ES SYSTEM Vega 1x35-8 szt. Oprawa wisząca ES SYSTEM Vega 1x49-11 szt. Oprawa wisząca ES SYSTEM Vega 2x49-20 szt. Oprawa Dual DS T szt. Telewizor Samsung UE55D8000 WCPR - 1 szt. Telewizor Samsung UE65F8000SL pok szt. Instalacja centralnego odkurzania Instalacja centralna agregat RA40 - komplet Opracował: arch. Piotr Strzelecki 6
