1 D B A M Y O T W O J E B E Z P I E C Z E Ń S T W O Systemy zabezpieczające przed upadkiem z wysokości SZEROKA GAMA SYSTEMÓW DO ZAPEWNIENIA ZBIOROWEJ I INDYWIDUALNEJ OCHRONY PRZED UPADKIEM WSZYSTKIE SYSTEMY SPEŁNIAJĄ NORMY I WYTYCZNE DOTYCZĄCE PRAC NA WYSOKOŚCI PROJEKT, MONTAŻ I PRZEGLADY ZGODNIE Z AKTUALNYMI PRZEPISAMI

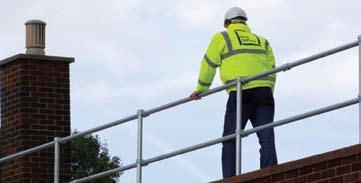

2 Dlaczego potrzebujemy zabezpieczeń? W Polsce wypadki śmiertelne związane z pracą na wysokości stanowią ponad połowę wszystkich wypadków śmiertelnych w branży budowlanej i przeszło 10% wypadków śmiertelnych w gospodarce narodowej #. Niemal każdego dnia wykonawcy realizują prace serwisowe i naprawcze na dachach. Co zrobić by mogli je wykonywać w bardziej przyjaznym środowisku? Zgodnie z wymaganiami dotyczącymi Bezpieczeństwa i Higieny Pracy, stosowanie zabezpieczeń przed upadkiem z wysokości jest obowiązkiem moralnym oraz wymogiem prawnym. Pracodawcy, pracownicy oraz zleceniodawcy, muszą przestrzegać wytycznych z dokumentu oceny ryzyka pracy w miejscu szczególnie niebezpiecznym jakim jest dach oraz rozważyć, która z dostępnych metod pracy będzie najbezpieczniejsza i się do niej stosować. Państwowa Inspekcja Pracy w ostatnim czasie realizuje kampanię informacyjno-kontrolną podkreślając niezwykłą wagę stosowania zabezpieczeń przed upadkiem z wysokości, a w szczególności rangę stosowania w pierwszej kolejności środków ochrony zbiorowej. Podczas doboru odpowiednich zabezpieczeń do prac szczególnie niebezpiecznych jakim jest praca na wysokości, PIP (Państwowa Inspekcja Pracy) radzi stosować następującą hierarchię: 1. Wyeliminuj ryzyko. Czy można w pełni wyeliminować pracę na wysokości? Czy można wykonać pracę z powierzchni ziemi przy zastosowaniu np. wysięgników? 2. Jeżeli nie można uniknąć pracy na wysokości, w pierwszej kolejności powinny być zastosowane środki ochrony zbiorowej np. zgodne z przepisami balustrady do ochrony wszystkich osób przebywających na wysokości. 3. W ostateczności, jeśli środki ochrony zbiorowej są niedostępne należy stosować środki ochrony indywidualnej np. do nadawania pozycji przy pracy, do zabezpieczania przed upadkiem czy dostępu linowego. Środki Ochrony Indywidualnej powinny być dostępne dla wszystkich pracowników by zminimalizować ryzyko oraz konsekwencje ewentualnego upadku. # Źródło: Państwowa Inspekcja Pracy Rozwiązania do zapewnienia ochrony zbiorowej i indywidualnej 2 Jako wiodący dostawca Środków Ochrony Zbiorowej oraz Indywidualnej, posiadamy portfolio produktów umożliwiających wyeliminowanie niepotrzebnego ryzyka podejmowanego każdego dnia przez osoby pracujące na wysokości. OCHRONA ZBIOROWA KEEGUARD balustrady wolnostojące. KEE DOME zabezpieczenie świetlików. OCHRONA INDYWIDUALNA KEE ANCHOR bezwładne masy kotwiczące. KEE LINE poziome liny asekuracyjne. KEE WALK podesty dachowe. KEE I-BOLT kotwy asekuracyjne klasy A1.

3 Środki ochrony zbiorowej KEEGUARD- system modułowych balustrad wolnostojących nienaruszających poszycia dachu. System zapewnia elastyczne dopasowanie do dowolnego układu dachu, dzięki czemu zabezpieczona może zostać niemal każda powierzchnia o nachyleniu do 3 stopni. Podstawowy układ systemu KEEGUARD był testowany przez jednostki badawcze CERAM oraz APAVE na zgodność z normą PN-EN ISO część 3 oraz wymogami PN-EN klasa A - dla dachów o nachyleniu do 10 stopni. KEEGUARD standardowa ocynkowana balustrada jako ochrona zbiorowa. KEEGUARD Lite aluminiowa balustrada do ochrony krawędzi dachu. KEEGUARD Topfix Lite aluminiowa konstrukcja balustrady montowanej do dachów z blachy felcowanej (z rąbkiem stojącym). KEE DOME skuteczna wolnostojąca ochrona zbiorowa zaprojektowana by zmniejszyć ryzyko upadku przez świetliki czy inne otwory w dachu. KEE DOME spełnia wymagania normy PN-EN ISO część 3. KEE DOME system podstawowy. KEE DOME Mini zabezpieczenie konstrukcją umieszczoną bezpośrednio nad świetlikiem. KeeGuard wolnostojący system barierek do zabezpieczania krawędzi dachu KEEGUARD to wolnostojący system nienaruszający poszycia dachu, który przeszedł testy w niezależnych jednostkach notyfikowanych, i który można zainstalować na większości rodzajów dachów płaskich. Poprawnie zainstalowany system KEEGUARD, który przeszedł pozytywnie testy, zapewnia bezpieczeństwo każdemu kto znajdzie się na dachu płaskim. KEEGUARD dostarczany jest jako zestaw wstępnie zmontowanych elementów, które bardzo łatwo rozstawić. System można dopasować do dowolnego kształtu powierzchni, by zapewnić ochronę wszystkim obecnym na dachu. 3

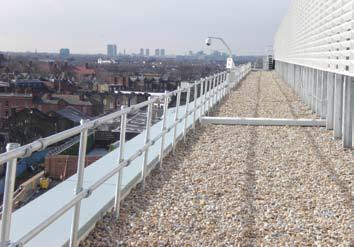

4 Trwałość i Prostota Bezpieczeństwo i Wszechstronność Wysoka odporność na korozję. Wszystkie złącza ocynkowane są zgodnie z PN-EN ISO Złącza ze śrubami z utwardzonej stali oraz ochroną gwintu KEE KOAT. Niewielka ilość elementów zapewnia łatwy montaż. Modułowe rozwiązanie umożliwia w razie potrzeby łatwą przebudowę systemu na miejscu. Istnieje możliwość dodawania lub demontowania fragmentów balustrady do użytku w kolejnym miejscu. Unikalne otwarte złącza umożliwiają bardzo szybki montaż poręczy. Dostępne trzy typu słupków (strona 6). Bez penetracji membrany. Bez spawania, gwintowania czy nitowania. Możliwość malowania balustrady na dowolny kolor RAL. System może być indywidualnie dopasowany do istniejącej na dachu infrastruktury, np. drabin, włazów. System działa na sprawdzonej zasadzie przeciwwag. System można montować na dachach bitumicznych, betonowych, asfaltowych oraz na membranie PCW. Dostępne dla większości dachów płaskich o dowolnym kształcie i spadku do 3 0 Zintegrowany system do montażu bortnicy (deski krawężnikowej). Zestawy wyposażone w podkładki antypoślizgowe. Projektowana wytrzymałość: 300 N/m przyłożone poziomo wzdłóż górnej poręczy. Poręcz i słupki wykonane z rur o średnicy zewnętrznej 48.3mm zgodnie z PN-EN 39. Kolorowe nakładki zwiększające widoczność i minimalizujące ryzyko potknięcia. Spełniane normy Prawidłowo zaprojektowany i zainstalowany system KEEGUARD spełnia następujące normy bezpieczeństwa: PN-EN ISO część 3 PN-EN klasa A HSG-33 Bezpieczeństwo pracy przy robotach dachowych * HSE INDG 284 Praca na dachach * BS 6399: Part Obciążenie wiatrem * *Wymagania angielskie 4

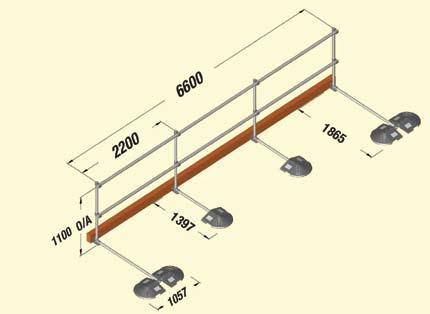

5 Typowa konfiguracja systemu KeeGuard na dachu z możliwością oparcia* Wolnostojący system KEEGUARD do zabezpieczania krawędzi dachu, spełnia wymagania normy PN-EN ISO dzięki zastosowaniu przeciwwag ograniczających przesunięcie balustrady. Jeżeli budynek posiada ściankę attykową (o wysokości min. 150mm), która pomaga przejąć część obciążenia, można zastosować poniższą konfigurację. Na schemacie znajduje się przykład typowej balustrady z rozstawem słupków co 220 cm oraz wolnymi zakończeniami, dla których wymagane są po dwie przeciwwagi. Jeżeli ostatnie przęsło zostanie skrócone do 150 cm, można zastosować tylko jedną przeciwwagę na każdy wolny koniec. CB2P CB1P * Oparciem może być ścianka attykowa zwana także parapetem czy murkiem o wysokości nie mniejszej niż wymagana w przepisach. Typowa konfiguracja KeeGuard bez podparcia* Typowy układ balustrady wolnostojącej z maksymalnym rozstawem słupków 2.0 metry oraz niezbędną ilością obciążników. CB1P CB4P 5

6 Podstawowe złącza Kee Klamp stosowane przy budowie systemów KeeGuard Złącze 14-8 stosowane jest do łączenia rur poręczy. Złącze 15-8, kolano 90 0, stosowane jest przy zakończeniach typu D oraz w narożnikach. Złącze typ 19-8 służy do budowy narożników o dowolnym kącie lub w celu niwelowania nachylenia. Złącze 61-8 kołnierz do mocowania poręczy do ściany. Złącze typ 77-8 to plastikowa zaślepka na rurę. Łatwe do przenoszenia przeciwwagi PCW Przeciwwagi systemu KEEGUARD wykonane z PCW pochodzącego z recyklingu zapewniają łatwy i szybki montaż dzięki czemu oszczędzamy czas i pieniądze. Waga 13,5kg. Wymiary: 460 x 500 x 85mm. Uchwyty do wygodnego przenoszenia. Dostępne w kolorze czarnym. Inne kolory dostępne są za dopłatą. Powierzchnia antypoślizgowa. Opcjonalne nakładki zmniejszające ryzyko potknięcia. Wykonane w 100% w UE i z materiałów pochodzących z recyklingu. Dostępne słupki systemu KeeGuard Prosty KGU Wygięty KGUR Ukośny KGU odstęp między poręczami do wierzchu poręczy R do wierzchu poręczy 1100 do wierzchu poręczy 6

7 Montaż systemu KeeGuard Układ typowy Szczegół narożny A B 2000 mm maksymalny rozstaw słupków 15-8 lub BC53-8 lub 55-8 Połącz rury za pomocą maksymalnie jednego złącza 14-8 na każde przęsło. A + B = max mm oraz B = max. 500 mm Uskok na dachu Zakończenie typu 'D' 150 mm max 550 mm max 2000 mm max mm max Dodatkowe złącza135-8 Typowe zakończenie wolnostojące mm w osi 15-8 Przy rozstawie słupków 2000mm oraz odsunięciu od krawędzi o min 2000mm Mocowanie do ściany 125 mm max 2000 mm max Trwała konstrukcja 2000 mm max Trwała konstrukcja 7

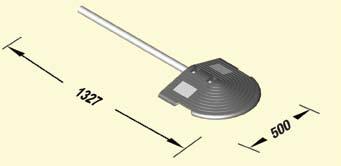

8 Dobór przeciwwag w systemie KeeGuard CB1P Schemat obok pokazuje szczegóły budowy podstawowej przeciwwagi CB1P. Jeżeli balustrada oparta jest o ściankę attykową, przeciwwagi CB1P rozstawiane są co max. 220 cm. CB1P W narożnikach, na każdej poręczy stosowane jest złącze KEE KLAMP typ Ważne jest by jedna z przeciwwag była umieszczona nie dalej niż 50 cm od narożnika. Odległość łączna między słupkami przy narożniku nie może przekroczyć 200 cm. Na prostych fragmentach balustrady, poszczególne odcinki rur łączone są za pomocą złącza KEE KLAMP typ CB2P Schemat po lewej pokazuje szczegół budowy przeciwwagi CB2P stosowanej na wolnych końcach balustrady opartej o parapet. Zmniejszając odległość ostatniego przęsła można zastosować przeciwwagę CB1P. Schemat po prawej pokazuje budowę przeciwwagi CB4P stosowanej w balustradach bez podparcia w postaci ścianki attykowej. Zestaw stosowany na wolnych końcach kończących balustradę o długości minimum 600 cm. CB4P W celu określenia wielkości przeciwwag dla krótszych balustrad prosimy o kontakt z naszym działem technicznym. 8

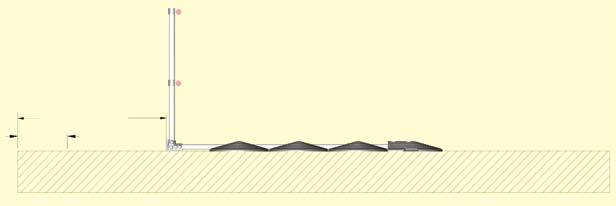

9 Szczegóły konfiguracji koncowych słupków systemu KeeGuard Scenariusz 1. Pełne podparcie - Oparcie o ściankę attykową Maksymalny rozstaw słupków = 2.2m CB2P 150mm (min) Scenariusz 2. Częściowe podparcie Bez oparcia o ściankę attykową Maksymalny rozstaw słupków = 2.0m CB4P 150mm (min) Scenariusz 3. Brak podparcia Brak attyki, ponad 2m od krawędzi dachu Maksymalny rozstaw słupków = 2.0m Ponad 2m od krawędzi CB4P Scenariusz 4. Brak podparcia Brak attyki, mniej niż 2m od krawędzi dachu Maksymalny rozstaw słupków = 2.0m Mniej niż 2m od krawędzi Min 500mm CB7P 9

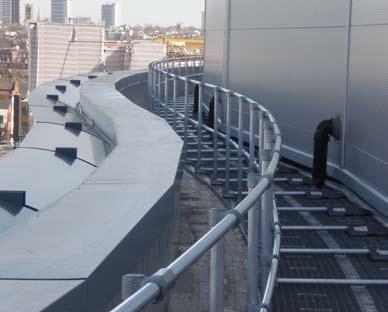

10 KeeGuard Wolnostojące zabezpieczenie krawędzi dachu Właściwości Spełnia wymagania normy PN-EN ISO Spełnienia wymagania normy PN-EN dla klasy A. Wysokość pionowa od podstawy: 1100 mm. Poręcze i słupki wykonane z rur o średnicy zewnętrznej 48.3 mm zgodnie z PN-EN 39. Obciążenie projektowe: 300N/m przyłożone wzdłuż górnej poręczy. Odporność na korozję: ocynk ogniowy złączy zgodny z PN-EN ISO Certyfikat niezależnej instytucji. Przeciwwagi PCW z recyklingu. Antypoślizgowe wykonanie podstaw. Dostępne w kolorach palety RAL. Opcjonalne kolorowe nakładki zmniejszające ryzyko potknięcia. System może być indywidualnie dopasowany do istniejącej na dachu infrastruktury, np. drabin, włazów itp. 10

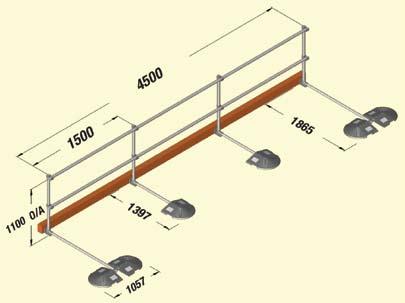

11 Aluminiowe, wolnostojące zabezpieczenie krawędzi dachu KEEGUARD Lite jest systemem zabezpieczającym krawędź dachu wykonanym z aluminium. Jest to lżejsza wersja standardowego systemu KEEGUARD. KEEGUARD Lite jest dostarczany w formie prefabrykowanego zestawu, ze słupkami, poręczami i złączami wykonanymi z aluminium, wkrętami dociskowymi wykonanymi ze stali nierdzewnej oraz masami obciążającymi wykonanymi z PCW pochodzącego z recyklingu. Ta lekka wersja systemu może być zamontowana niższym nakładem sił i kosztów. Właściwości Aluminiowe poręcze i słupki. Dostarczany jako prefabrykowne zestawy. Łatwe w transporcie obciążniki z PCW. Spełnia wymagania normy PN-EN cz. 3. Rury rozmiaru 7 (poziome) i 8 (pionowe) z maksymalnym rozstawem między słupkami 1.5 metra. Testowane przez niezależną instytuację badawczą APAVE. Dostępne słupki: prosty, wygięty i ukośny. Zalety Bezpieczna i niezawodna zbiorowa ochrona przed upadkiem z wysokości. Krótszy czas instalacji zmniejsza koszty montażu. Nie narusza poszycia dachu. Lekka i odporna na korozję. Estetyczna wizualnie. Wymaga minimalnych kosztów utrzymania. Na życzenie może być pomalowana. KeeGuard Lite do użytku na dachu z dostępnym oparciem* Złącze otwarte KEEGUARD Lite może być zastosowany tam gdzie istnieje oparcie w postaci ścianki attykowej (minimalna wysokość 150 mm). Złącze otwarte zapewnia oszczędność czasu i zmniejsza koszty montażu. CB2PA CB1PA * Oparciem może być ścianka attykowa zwana także parapetem czy murkiem o wysokości nie mniejszej niż wymagana w przepisach. 11

12 Podstawowe złącza Kee Lite stosowane przy budowie systemów KeeGuard Lite L14-7 L15-7 L19-7 L Złącze L14-7 stosowane jest do łączenia rur poręczy. Złącze L15-7, kolano 90 0, stosowane jest przy zakończeniach typu D oraz w narożnikach. Złącze typ L19-7 służy do budowy narożników o dowolnym kącie lub w celu niwelowania nachylenia. Złącze L61-7 kołnierz do mocowania poręczy do ściany. Złącze typ 77-8 to plastikowa zaślepka na rurę. KeeGuard Topfix Lite dla dachów felcowanych (rąbek stojący) Unikalny system KEEGUARD Topfix Lite jest specjalnie zaprojektowany do trwałego montażu na metalowych dachach felcowanych. Balustrada KEEGUARD Topfix Lite do dachów krytych blachą z rąbkiem stojącym dostarczana jest jako prefabrykowane elementy, ze słupkami, poręczami, podstawami montażowymi oraz aluminiowymi złączami. Uchwyty i śruby montażowe wykonane są ze stali nierdzewnej. Ta lekka wersja systemu może być zmontowana niewielkim nakładem pracy i kosztów. Dzięki budowie opartej na uchwytach zaciskowych montowanych do rąbka nie istnieje ryzyko uszkodzenia poszycia dachu. Nie zmniejsza to wytrzymałości, która także i w tym rozwiązaniu spełnia wymagania normy PN- EN ISO cz. 3. Budowa słupka Właściwości Specjalne zaciski pasują do większości dostępnych sposobów felcowania. Dostarczany w formie prefabrykowanego zestawu. Montowany zaciskami nie naruszającymi dachu. Bez potrzeby wykonywania nawierceń. Słupki i poręcze wykonane z aluminium. Śruby dociskowe wykonane są ze stali nierdzewnej. Maksymalny rozstaw słupków to 0.95 m. Zgodność z normą PN-EN ISO cęść

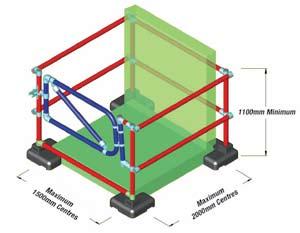

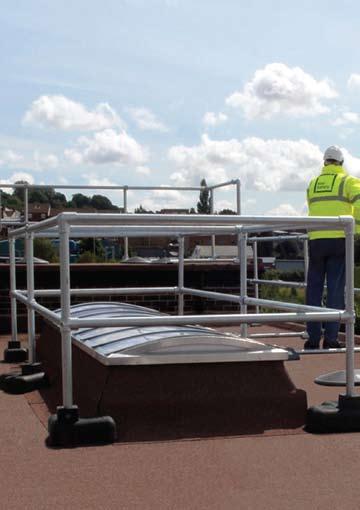

13 System zabezpieczający przed upadkiem przez świetliki dachowe KEE DOME to modułowy system zaprojektowany by chronić przed upadkiem przez świetliki dachowe. Trwałe podstawy PCW utrzymują słupki w narożnikach świetlika a mocowania i barierki KEE KLAMP tworzą sztywne obramowanie. Wybór średnicy rury pozwala uzyskiwać moduły o maksymalnych długościach odpowiednio 1.5, 2.0 lub 3.2 metra. Dostępne są także bramki do ochrony włazów dachowych. KDH3 KDK3 Spełniająca wymogi bezpieczeństwa balustrada KEE DOME nie narusza poszycia dachu ponieważ jest konstrukcją wolnostojącą. Podstawowe zalety systemu KEE DOME: Rozwiązanie modułowe oparte o typowe złącza. Wykonane z rur 48.3 mm (rozmiar 8). Podstawy PCW z recyklingu. Spełnia wymagania normy PN-EN część 3. Do użytku na wszystkich rodzajach dachów o maksymalnym nachyleniu 3. Na życzenie malowany na dowolny kolor RAL. KDH2 KDH1 13

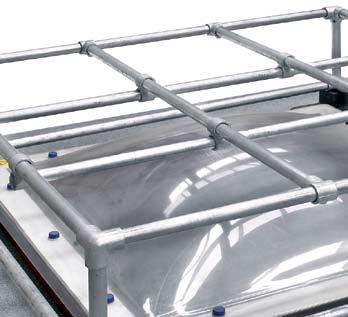

14 Kee Dome wersja Mini KEE DOME Mini to najnowszy projekt w gamie naszych zabezpieczeń przed upadkiem. Wykonany jest z rur i złączy rozmiaru 6. Posiada także mniejsze podstawy PCW. Zapewnia pełną ochronę przed upadkiem i ma bardziej estetyczny wygląd. Dzięki montażowi tuż nad płaszczyzną świetlika jest praktycznie niewidoczny ponad linią dachu. Konstrukcja wierzchnia nowego KEE DOME jest prosta w montażu dzięki użyciu złączy KEE KLAMP. Zapewniają one szybką i sprawną instalację tej ochrony zbiorowej na dachu. KEE DOME Mini pasuje do świetlików o dowolnych wymiarach nie przekraczających 1.8 m x 1.8 m. Standardowy wymiar zabezpieczenia dostępny 'od ręki' to 1.2 m x 1.2 m. Właściwości Budowa modułowa. Spełnia wymagania normy PN-EN ISO część 3. Do użytku na wszystkich rodzajach dachów o maksymalnym nachyleniu 3 Składa się z rur i złaczy rozmiaru 6, ocynkowanych zgodnie z PN-EN ISO Podstawy z PCW pochodzącego z recyklingu. Zalety Zakryty wierzch zmniejsza ryzyko upadku przez świetlik. Stanowi estetyczne rozwiązanie na widocznych powierzchniach dachu. Szybki montaż. Zaprojektowany jako rozwiązanie trwałe ale łatwo może być zdemontowany, przeniesiony i zainstalowany w innym miejscu. 14

15 Środki Ochrony Indywidualnej Kee Safety posiada duży wybór Środków Ochrony Indywidualnej o następujących nazwach handlowych: KEE ANCHOR, KEE LINE, KEE WALK oraz KEE I-BOLT. Zaprojektowane z myślą o ochronie osobistej podczas prac na wysokości, każdy z tych produktów jest testowany pod katem spełniania wymagań odnośnych norm i posiada dopuszczenia wydane przez odpowiednie instytucje. Grupę produktów KEE ANCHOR z podstawami w postaci bezwładnych mas kotwiczących klasy B, E oraz system lin asekuracyjnych klasy C zaprojektowano do użytku na dachach bez zabezpieczeń zbiorowych i możliwości trwałego montażu punktów kotwiczących (zaczepowych). Podstawowym produktem w serii KEE ANCHOR jest WEIGHTANKA przenośna bezwładna masa kotwicząca przeznaczona do użytku wszędzie tam gdzie brak trwałych zabezpieczeń i punktów kotwiczących. W przypadku zaistnienia potrzeby dostępu linowego ACCESSANKA zapewnia solidną konstrukcję do montażu lin zjazdowych. WIREANKA jest pierwszym urządzeniem kotwiczącym zatwierdzonym do użytku jako konstrukcja wsporcza systemu klasy C - giętkich poziomych lin kotwiczących. Każdy z produktów był indywidualnie przebadany przez National Engineering Laboratory i posiada znakowanie CE na zgodność z Dyrektywą ŚOI (Środki Ochrony Indywidualnej). KEE LINE to system poziomych, giętkich stalowych lin kotwiczących (asekuracyjnych) do instalacji na dachu lub poziomego montażu na elewacji budynku. KEE LINE spełnia wymagania normy PN-EN 795 wg klasy C i posiada znakowanie CE na zgodność z Dyrektywą ŚOI. System KEE LINE jest chroniony patentem nr GB KEE WALK to modułowy system, który zapewnia bezpieczne poruszanie się po dachu dzięki antypoślizgowym, wypoziomowanym podestom. Może być użyty na dachach płaskich, kopułowych i spadzistych ze schodami i uskokami. Produkt spełnia wymagania PN-EN 516:2006. Seria produktów KEE I-BOLT to obszerny wybór strukturalnych punktów kotwiczących klasy A1. RINGANKA to kotwa ze śrubą oczkową dostępną w trzech długościach do montażu w cegle, betonie oraz konstrukcjach stalowych i drewnianych. KEYANKA to demontowalna kotwa oczkowa stosowana wszędzie tam gdzie liczy się estetyka wykończenia wnętrz. Każdy z produktów posiada znakowanie CE na zgodność z Dyrektywą ŚOI. Kee Safety oferuje również szereg produktów ochrony indywidualnej pracownika do użytku z powyższymi systemami. 15

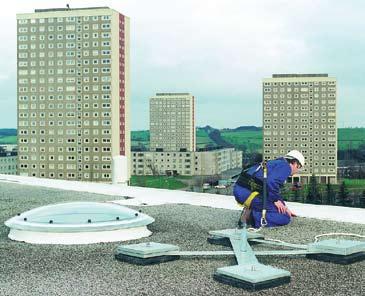

16 Urządzenia z bezwładnymi masami kotwiczącymi Grupa produktów KEE ANCHOR to następujące systemy: WEIGHTANKA bezwładna masa kotwicząca ACCESSANKA przenośna masa kotwicząca dla dostępu linowego. WIREANKA poziomy, linowy system asekuracyjny z bezwładnymi masami kotwiczącymi. Bezwładna masa kotwicząca 1420mm 355mm 355mm 1420mm WEIGHTANKA to przenośna masa kotwicząca do stosowania na dachach płaskich o nachyleniu do 5 0, gdzie wymagany jest dostęp pracowników a brak jest środków ochrony zbiorowej takich jak balustrady czy indywidualnych punktów kotwiczących. WEIGHTANKA to pierwsze urządzenie kotwiczące klasy E dopuszczone do użytkowania na wszelkich powierzchniach dachowych, nawet wilgotnych i blaszanych (wymagane dodatkowe ilości obciążników). WEIGHTANKA posiada centralny punkt zaczepowy (punkt kotwiczenia), do którego wpina się podsystem łącząco-amortyzujący. Dzięki wyniesionemu punktowi przyłożenia siły, masa podczas powstrzymywania upadku zostanie przesunięta na mniejszą odległość. Podstawowy system waży tylko 250 kg i składa się z kilku prostych elemetów o wadze nie większej niż 25 kg każdy. Bardzo prosta i modułowa konstrukcja ułatwia transport na miejsce użytkowania. Właściwości Nie penetruje poszycia dachu. Obciążniki układane bezpośrednio na dachu pokryte gumą zabezpieczającą. Wyniesiony punkt kotwiczenia zmniejszający przesunięcie podczas powstrzymywania w trakcie upadku. Ocynkowane zgodnie z PN-EN ISO Zgodność z PN-EN 795 klasa E, BS 7883 oraz ISO Znak CE na zgodność z dyrektywą ŚOI. Testowana przez niezależne laboratorium NEL (National Engineering Laboratory, East Kilbride, N.B. 0320). Zalety W systemach niedopuszczających do rozpoczęcia spadania, dopuszczalne jest użytkowanie systemu przez dwóch pracowników. Gumowe pokrycie spodniej warstwy obciążników chroni powierzchnię dachu przed uszkodzeniem. Stosując właściwą konfigurację, urządzenie można stosować na następujących, zarówno suchych jak i wilgotnych rodzajach pokryć dachowych: Membrany Papy bitumiczne Blacha Wełna mineralna Beton Płyty np. betonowe (chropowate) Do użytku na dachach płaskich o nachyleniu do 5. Łatwa w montażu bez specjalnych narzędzi. 16

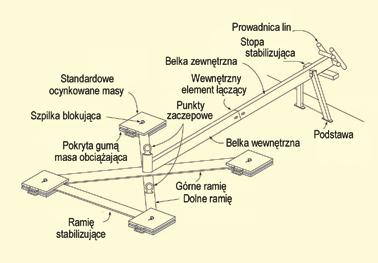

17 Przenośne masy kotwiczące dla dostępu linowego ACCESSANKA została zaprojektowana jako rozszerzenie systemu WEIGHTANKA i stanowi bezwładną masę kotwiczącą dla zapewnienia bezpiecznego dostępu linowego pracownikom, zgodnie ze standardem BS 7985 Kodeks stosowania metod dostępu linowego do celów przemysłowych. Poprawnie zmontowany system jest wyjątkowo stabilny i nie przesuwa się po powierzchni dachu ani podczas normalnego użytkowania, ani podczas powstrzymywania upadku dwu osób: pracownika i ratownika (ograniczenie wagi do 200 kg). System ACCESSANKA zaprojektowano w sposób umożliwiający łatwy transport. Elementy systemu ważą nie więcej niż 25 kg każdy i mają długość nie przekraczającą 2 m. Właściwości Nie penetruje powierzchni dachu. Autonomiczny, przenośny punkt kotwiczący. Oddzielne punkty zaczepowe dla liny zjazdowej i asekuracyjnej. Modułowa budowa. Zbalansowane wewnętrznie siły powodują, że system jest statyczy, nawet w chwili powstrzymywania upadku pracownika i ratownika. Spełnia wymagania normy EN 795 klasa B, BS 7883 oraz ISO Znak CE na zgodność z dyrektywą ŚOI (PPE). Testowana przez niezależne laboratorium NEL (National Engineering Laboratory, East Kilbride, N.B. 0320). Zalety Nie wymaga mocowania do elementów konstrukcyjnych. Łatwa w przenoszenieu, eliminuje potrzebę organizacji kilku miejsc dostępowych na dachu. Wysunięcie poza krawędź budynku eliminuje ryzyko przetarcia liny. System zapewnia ochronę przed upadkiem jeszcze przed dojściem do krawędzi dachu. Elementy aluminiowe, ocynkowane ogniowo oraz pokryte gumą nie wymagają szczególnej konserwacji. 17

18 Bezwładne masy kotwiczące z poziomymi linami asekuracyjnymi WIREANKA to system bezwładnych mas kotwiczących zaprojektowanych do montażu poziomych lin asekuracyjnych zgodnie z PN-EN 795 wg klasy C, przeznaczony do stosowania na dachach płaskich do zabezpieczenia tymczasowego pracowników. System może być stosowany także na trwałe wszędzie tam gdzie nie wolno penetrować poszycia dachu. Jako system zabezpieczający w razie upadku pozwala na podpięcie jednej osoby. Wersja dostępna za dopłatą umożliwia pracę większej ilości osób. Jako system niedopuszczający do upadku, umożliwia pracę trzem osobom na raz. Aby zakwalifikować system jako niedopuszczający do powstania upadku, umiejscownie elementów WIREANKA oraz długość lin łączących pracowników musi być tak dobrana by nie dopuścić pracownika bliżej niż 500 mm od krawędzi dachu lub innego otworu. Właściwości Nie penetruje powierzchni dachu. Pierwszy certyfikowany wg normy PN-EN 795 kl. C system linowy z bezwładnymi masami kotwiczącymi. Masy układane bezpośrednio na dachu pokryte gumą zabezpieczającą. Spełnia wymogi PN-EN 795 klasa C oraz ISO Znak CE na zgodność z dyrektywą ŚOI (PPE). Ocynkowany zgodnie z PN-EN ISO Testowany przez niezależne laboratorium NEL. Zalety System odpowiedni do ochrony stałych i czasowych miejsc pracy, których nie można wydzielić środkami ochrony zbiorowej. Stosując właściwą konfigurację, urządzenie można stosować na następujących, suchych jak i wilgotnych rodzajach pokryć dachowych: Membrany Papy bitumiczne Blacha Beton Płyty np. betonowe (chropowate) Wełna mineralna Minimalna odleglość od krawędzi oraz minimalna wolna wysokość upadku w odniesieniu do odstępu między masami Wireanka 18 System zabezpieczający w razie upadku Maksymalny odstęp 'A' (m) Min. przestrzeń dla wolnego spadania (m) Minimalna odległość liny od krawędzi 'X' (m) System niedopuszczający do upadku Maksymalny odstęp 'A' (m) Minimalna odległość od krawędzi 'X' (m) Prosimy o kontakt

19 System bezpiecznych poziomych lin asekuracyjnych KEE LINE to system poziomych, 8 mm lin kotwiczących wykonanych ze stali nierdzewnej klasy 316 z polerowanymi elektrolitycznie uchwytami pośrednimi, ruchomymi, odczepianymi wózkami oraz malowanymi proszkowo kotwami montażowymi. System zapewnia nieprzerwaną ochronę dla wielu użytkowników pracujących jednocześnie na wysokości. W chwili upadku pracownika system minimalizuje wprowadzane obciążenia do akceptowalnego poziomu bezpiecznego dla użytkownika oraz konstrukcji za pomocą integralnego amortyzatora (Inline Shock Absorber ). Amortyzator pozwala na montaż systemu KEE LINE nawet na dachach o nowoczesnej, lekkiej konstrukcji. W przeciwieństwie do innych systemów, KEE LINE nie wymaga użycia drogich słupków kotwiczących lecz bazuje na unikalnych prześwitujących wspornikach minimalizujących potrzebę penetracji poszycia dachu. KEE LINE jest rozszerzeniem oferowanych przez Kee Safety systemów kotwiczących z linami asekuracyjnymi typu LINEANKA oraz TOPANKA o szerokim spektrum zastosowań, które na terenie Europy sprzedawane i instalowane są od 2003 roku. System asekuracji poziomej KEE LINE składa się z liny zaczepowej, uchwytów liny oraz kotew montowanych powierzchniowo lub kotew POSTANKA montowanych do konstrukcji budynku. KEE LINE można montować bezpośrednio do: betonu, stali, cegły lub kamienia w pozycji poziomej lub odwróconej. Aby uprościć dobór właściwych elementów, KEE LINE może być zaprojektowany przy użyciu programu komputerowego. System KEE LINE jest dostępny także z bezwładnymi masami kotwiczącymi WIREANKA do tymczasowego lub stałego użytku wszędzie tam gdzie wyklucza się możliwość ingerencji w powierzchnię dachu. KEE LINE spełnia wymagania norm EN795 klasa C oraz posiada znakowanie CE. Ponieważ Kee Safety oferuje szeroką gamę produktów i rozwiązań zabezpieczeń ochrony zbiorowej i indywidualnej dla pracujących na wysokości, nasi przedstawiciele będą w stanie dobrać najwłaściwsze rozwiązanie dostosowane do Państwa indywidualnych potrzeb. 19

20 Dlaczego warto wybrać KeeLine Zalety Zapewnia użytkownikom pełną ochronę przed upadkiem poprzez ciągłość systemu i asekurację na każdym jego odcinku. Łatwa adaptacja do różnego rodzaju wykonywanych prac. Trwały i odporny na warunki atmosferyczne. Łatwy do zaprojektowania i instalacji. Prace projektowe i proces dopasowania do indywidualnych potrzeb klienta jest ułatwiony poprzez specjalnie wykonany program komputerowy. Właściwości Spełnia wymagania normy PN-EN 795. Znak CE na zgodność z dyrektywą ŚOI. Rozszerzenie istniejących w sprzedaży systemów LINEANKA oraz TOPANKA. Testowany na istniejących dachach zgodnie z PN-EN795. Amortyzator systemu pozwala ograniczyć ilość pośrednich punktów kotwiczących redukując koszty systemu. Maksymalny rozstaw punktów kotwiących: 15m. Zapewnia ciągłość linii nawet w narożnikach i nietypowych konfiguracjach. Obniżone kotwy systemu pozwalają na montaż do nowoczesnych konstrukcji dachów z blachy trapezowej, dachów z rąbkiem stojącym czy membranowych. Szeroka gama opcji montażowych. Możliwość instalacji poziomej oraz górnej. Wózek pozwala na wpięcie lub wypięcie się z sy stemu w dowolnym fragmencie liny. Możliwość użytkowania przez wielu użytkowników jednocześnie. Modułowa budowa ułatwiająca dobór elementów. Lina oraz uchwyty wykonane ze stali nierdzewnej typ 316. Dostępny z bezwładną masą kotwiczącą WIREANKA. 20

21 Elementy KeeLine do montażu na dachu Lina Średnica 8mm, budowa 7x7 IWRC, stal nierdzewna typ 316. Dostępna w szpulach po 1000 m lub na zamówienie w odcinkach Uchwyt zagniatany Używany do zakończenia systemu. Dostępny ze złączem zagniatanym lub zaciskowym. Wspornik pionowy Skrajny wspornik pionowy: 20 0mm x 100 mm x 85 mm Uchwyt pośredni Uchwyt liny montowany na pośrednim wsporniku pionowym. Pośredni i naroźny wspornik pionowy: 150mm x 100mm x 85mm Amortyzator (absorber energii) Instalowany w skrajnych punktach systemu, redukuje siły działające na konstrukcję do 10kN. Wskaźnik naprężenia z napinaczem Używany na początku układu lub w systemach powyżej 150 m na obu jego końcach. Wskazuje właściwe naprężenie liny. Dostępny ze złączem zagniatanym lub zaciskowym. Zespół uchwytu narożnego Wydłużony uchyt pośredni Wózek systemu KeeLine Dostępny o kątach wygięcia 90º lub 135º. Możliwość realizacji kątów wewnętrznych i zewnętrznych. Uchwyt liny montowany na pośrednim wsporniku pionowym. Pozwala na wygięcie każdego ramienia do 15º umożliwiając dopasowanie nierówności poziomów lub realizacji nietypowych kątów. Umożliwia wpięcie się w dowolnym miejscu systemu. Brak elementów ruchomych. Nieprzerwany przesuw nawet w narożnikach i miejscach uchwytu liny. 21

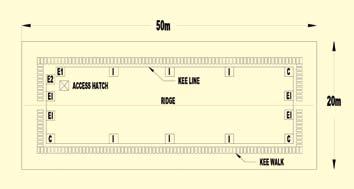

22 System KeeLine montaż na dachu Szkic dachu E1 Zestaw krańcowy (początek systemu) Budowa: Podstawa ze wspornikiem. Amortyzator (absorber energii). Wskaźnik naprężenia ze złączem zagniatanym. Zestaw krańcowy E2 (zakończenie systemu) I Zestaw pośredni Budowa: Podstawa ze wspornikiem. Amortyzator. Złącze zagniatane. Budowa: Podstawa ze wspornikiem. Uchwyt pośredni. C Zestaw narożny (wersja 90 lub 135 ) EI Zestaw pośredni wydłużony Budowa: Podstawa ze wspornikiem. Uchwyt narożny. Budowa: Podstawa ze wspornikiem. Uchwyt pośredni wydłużony. 22

23 System KeeLine montaż na dachu Rodzaje płyt podstawy Aby uprościć dobór i zmniejszyć ilość magazynowanych elementów KEE LINE, podstawy zostały zaprojektowane tak by były wspólne dla zestawów krańcowych, pośrednich i narożnych. Podstawy typu MR dedykowane są do dachów wykonanych z blachy trapezowej i felcowanych, z rąbkiem stojącym. Podstawy typu FR zaprojektowano do montażu na dachach krytych membraną. Posiadają zagłębienia z otworami montażowymi zapewniające szczelność poprzez przyleganie membrany do wierzchu płyty podstawy. Podstawa MR do dachów z blachy trapezowej. Minimalna penetracja - montaż za pomocą nitów zrywalnych. Zestaw zawiera taśmę butylową do zapewnienia szczelności poszycia. Rozstaw otworów montażowych: 400, 500, 333, 310 mm umożliwia montaż do większości blach. Podstawa MR do dachów z rąbkiem stojącym (felcowanych). Montaż za pomocą uchwytów montażowych bez naruszania ciągłości poszycia. Rozstaw otworów montażowych: 305, 400, 500 mm. Podstawa FR do dachów krytych membraną na konstrukcji z blachy trapezowej. Montaż 'od góry' za pomocą 4 załączonych kotew. Rozstaw otworów montażowych: 400, 333, 470 pasuje do większości trapezowych blach nośnych. Podstawa FR do dachów krytych membraną na konstrukcji betonowej. Montaż 'od góry' za pomocą kotew chemicznych. Rozstaw otworów montażowych: 400, 333,

24 System KeeLine montaż na słupkach Postanka System mocowań POSTANKA firmy Kee Safety to alternatywna metoda montażu stosowana w sytuacjach kiedy budowa dachu nie nadaje się do instalacji lin kotwiczących bezpośrednio do poszycia. Strukturalny punkt kotwiczący POSTANKA został zaprojektowany do bezpośredniego montażu do konstrukcji nośnej budynku np. do tradycyjnych dachów spadzistych pokrytych dachówką, budynków zabytkowych czy dachów betonowych jako wspornik systemu KEE LINE na dachach zielonych lub jako punkt zaczepowy do wpięcia ŚOI. Spełnia wymagania normy PN-EN 795 klasa A2. Typ 6 Standardowy Wersja podstawowa strukturalnego punktu kotwiczącego typu 6 posiada płaską, przyspawaną podstawę z otworami typu fasolka umożliwiającymi montaż do szerokiej gamy kształtowników stalowych lub bezpośrednio do podłoża betonowego za pomocą odpowiednich mocowań. Konstrukcja nie wymaga dodatkowych wzmocnień, ma prostą budowę. Pasuje do podstaw o szerokości od 90 do 190 mm. Dostępne wysokości: 250, 350 i 450 mm. Dopuszczalne obciążenie do 10kN. Ocynkowany ogniowo zgodnie z normą PN-EN ISO bf tf Postanka Opcje na zamówienie Oferta punktów kotwiczących POSTANKA firmy Kee Safety uwzględnia także możliwość szybkiego zaprojektowania i wykonania produktu idealnie dopasowanego do potrzeb klienta. Ocynkowany ogniowo zgodnie z PN-EN ISO Informacje potrzebne do właściwego doboru: Szczegół budowy belki nośnej. Wysokość punktu POSTANKA ponad belkę. Szczegół/ rodzaj wybranego mocowania. Projektowane obciążenie. Przykład: Wspornik końcowy/ narożny systemu KEE LINE: Punkt asekuracyjny/ Słupek pośredni systemu KEE LINE: Punkt zjazdowy: 10kN 6kN 15kN Wysokość (d) tw Typ 3 Typ 3 Warianty wykonania: Typ 3 do konstrukcji stalowych. Typ 3 do konstrukcji drewnianych. Słupek typ 3 posiada regulowaną podstawę, idealną do montażu do nierównych elementów konstrukcyjnych czy nośnych. Typ 6 Spawany, strukturalny punkt kotwiczący dający wiele możliwości montażu. Odpowiedni do montażu na konstrukcjach stalowych lub bezpośrednio do betonu. Typ 6 Typ

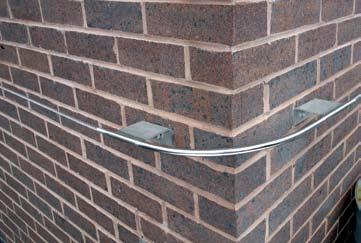

25 KeeLine system naścienny Wsporniki do montażu do konstrukcji stalowej, betonu, cegły lub kamienia. Możliwy jest montaż poziomy i górny. Uchwyt końcowy Złącze zagniatane Amortyzator (absorber) Uchwyt pośredni, przedłużony Uchwyt pośredni Uchwyt narożny Amortyzator, wskaźnik naprężenia oraz złącze zagniatane 25

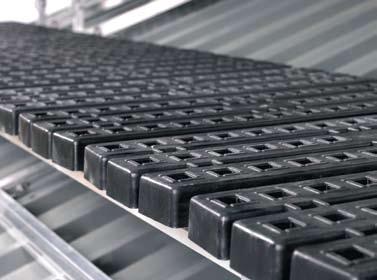

26 Bezpieczne podesty dachowe KEE WALK zapewnia bezpieczną, antypoślizgową oraz co ważne, wypoziomowaną powierzchnię do chodzenia dla każdego użytkownika dachu. Tworzy wytyczoną trasę, która chroni dach przed niepotrzebnym uszkodzeniem i równomiernie rozkłada ciężar pieszych na jego powierzchni. Produkt można stosować na dachach płaskich, skośnych oraz kopułowych, a moduły na schody i trawersy pozwalają uzyskać dostęp na dachach o dowolnej konfiguracji i nachyleniu od 0 do 35 stopni. KEE WALK składa się z modułów i spełnia wymagania normy PN-EN 516:2006 (Prefabrykowane akcesoria dachowe Urządzenia do chodzenia po dachu pomosty, stopnie szerokie i stopnie wąskie). Właściwości Zapewnia bezpieczny, poziomy ciąg komunikacyjny na powierzchni dachu. Spełnia wymagania normy PN-EN 516 klasa 1-C (Prefabrykowane akcesoria dachowe - Urządzenia do chodzenia po dachu - Pomosty, stopnie szerokie i stopnie wąskie) oraz ułatwia w dostosowaniu się do przepisów dotyczących pracy na wysokości. Prefabrykowane fragmenty o długościach 1.5m oraz 3m dostępne od ręki. Zaprojektowany do użytku na dachach warstwowych, krytych blachą trapezową i felcowaną (rąbek stojący). Elastyczny, modułowy system przystosowany do nachylenia dachu od 0 do 35 stopni, regulowalny. Kontrastując z powierzchnią dachu zapewnia wyraźny kierunek ewakuacji w złych warunkach pogodowych. Powierzchnia podestów wykonana z nylonu dekarskiego do zapewnienia wysokiej odporności na warunki atmosferyczne i zwiększonej przyczepności by wyeliminować ryzyko potknięcia. Lekkie aluminiowe profile dla wszystkich typów dachów. Prosty wybór mocowań do montażu kompletnego systemu. Mocowania nie naruszające integralności powierzchni dachu. System nie wymaga żadnych elementów zamawianych na specjalne zamówienie. Ognioodporność do klasy HB wg UL94 (zgodnie z ISO 9772). Otwarta konstrukcja zapewnia łatwy odpływ wody. Łatwy w montażu, zbudowany ze standardowych elementów niweluje potrzebę dorabiania specjalnych części na budowie; dzięki temu dobór modułów i ich montaż jest jest niezwykle prosty i szybki. KEE WALK został zaprojektowany do użytku na nowoczesnych dachach o lekkiej konstrukcji, na przykład z blachy trapezowej czy blachy felcowanej (rąbek stojący). Zalety Standardowe elementy dostępne w ciągłej sprzedaży. Łatwy montaż. Odporność na poślizgnięcia zgodna z normą BS Elastyczny, modułowy system umożliwiający montaż na dachu z uskokami czy zmiennym nachyleniu. Sztywna zwarta konstrukcja systemu KEE WALK zapewnia stabilność użytkowania. Wyraźne oznaczenie zapobiegające uszkodzeniu dachu. 26

27 System podestów Kee Walk KEE WALK to elastyczny, łatwy w montażu system podestów do użytku na dachach o lekkiej kosntrukcji. Poniżej opisano wybrane moduły systemu tj.: prostego, trawersowego oraz budowę schodów i stopnicy. Kluczowym elementem, z uwagi na bezpieczeństwo pracowników, są antypoślizgowe stopnice. Wymagany brytyjską normą współczynnik tarcia t=0.4 w przypadku stopnic systemu KEE WALK osiąga niemal podwójną wartość zarówno w warunkach suchych jak i mokrych. Dostępne są także elementy montażowe dla różnych typów dachów. Budowa modułu prostego o długości 3m Dostarczony w wersji zmontowanej przez Kee Safety moduł o standardowej długości ułatwia szybką instalację na miejscu i minimalizuje jej koszty. Standardowy moduł składa się z 12 elementów stopnicowych zamontowanych na odcinku 3 m. KEE WALK Odcinek 3m Dzięki niewielkiej wadze, tylko 24 kg, podesty są łatwe w ustawianiu. Łączenie modułów następuje za pomocą łączników o długości 100 mm, montowanych do profili nośnych. Budowa modułu trawersowego KEE WALK Podest trawersowy KEE WALK został zaprojektowany tak by montaż podestu na dachu skośnym był prosty i nie wymagał specjalnych narzędzi. Moduły trawersowe systemu KEE WALK zbudowane są identycznie jak moduły poziome, na lekkiej konstrukcji montowanej do dachu. Dwa poziomy konstrukcji są z jednej strony połączone uchwytem zawiasowym a z drugiej posiadają regulowane ramiona służące do poziomowania podestu jak to przedstawiono na sąsiadującym zdjęciu. Szczegół budowy mocowania Zawias 27

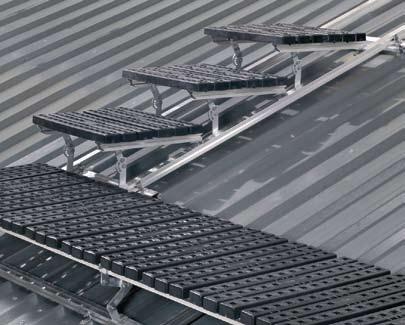

28 System Kee Walk Schody Stopnica Nastawne ramię Kee Safety dostarcza prefabrykowane odcinki o długości 3 m i 1.5 m, które na budowie wymagają jedynie regulacji poziomu. Nastawne ramię (zdjęcie powyżej), pozwala instalatorowi na ustawienie poziomu stopnia. Każdy stopień ma regulację, co umożliwia dostosowanie do zmiany nachylenia dachu (np. kopułowego). Typowa regulacja nachylenia stopnia pozwala na uzyskanie poziomu dla następujących wartości nachylenia dachu: 5 10, 10 15, 15 25, 25 35, zgodnie z wymaganiami normy PN-EN 516. Na życzenie klienta udostępniamy szczegółową informację o konfiguracji stopni. Wykonane z wysokiej jakości nylonu dekarskiego stopnice z perforowaną powierzchnią spełniają wymagania normy PN-EN 516 (Prefabrykowane akcesoria dachowe Urządzenia do chodzenia po dachu Pomosty, stopnie szerokie i stopnie wąskie), znacznie wykraczając poza opisane tam wymagania odnośnie maksymalnych dopuszczalnych odkształceń czy minimalnej przyczepności. Schody KEE WALK Stopnica KEE WALK Stopnice zakupione do budowy odcinków różnych niż prefabrykowane moduły 1.5 m lub 3 m, łatwo przykręcić dwoma wkrętami samowiercącymi, przez centralne otwory, do profilu aluminiowego. Stopnica posiada też dwa dodatkowe otwory montażowe po obu jej stronach. Stopnicę zaprojektowano tak by zapewnić odpowiednie odstępy i prosty montaż podestu. Stopnice można docinać wg potrzeb. Wymiary stopnicy: długość mm, szerokość 225 mm oraz wysokość 35 mm. Wymagania normy PN-EN 516 PN-EN 516 (Prefabrykowane akcesoria dachowe Urządzenia do chodzenia po dachu Pomosty, stopnie szerokie i stopnie wąskie). Kryteria ugięcia dla ciągów pieszych i schodów 1.5 kn skupionej siły przyłożonej na powierzchni 100 mm x 100 mm. Ugięcie w miejscu przyłożenia nie może przekroczyć wartości 15mm lub 1/100 rozpiętości. Trwałe ugięcie podestów i stopni - kryterium 2.6 kn skupionej siły przyłożonej na powierzchni 100 mm x 100 mm przedniej części stopnicy w czasie 1 minuty. Trwałe odkształcenie po zdjęciu obciążenia nie może przekroczyć 5 mm. Testy wykazały, że powyższe kryteria zostały spełnione z dużym zapasem. Wypukłości powierzchni stopnic zwiększają tarcie i zabezpieczają przed poślizgnięciem. 28

29 Systemy punktów zaczepowych Gama strukturalnych punktów kotwiczących typu KEE I-BOLT to szeroki wybór śrub oczkowych (punktów asekuracyjnych) klasy A1. RINGANKA to strukturalny punkt kotwiczący klasy A1 zgodny z normą PN-EN 795. KEYANKA to demontowalny punkt kotwiczący klasy A1, stosowany w miejscach gdzie estetyka wymaga dyskretnego, demontowalnego rozwiązania. Wszystkie produkty były testowane przez niezależną instytuację badawczą National Engineering Laboratory oraz posiadają oznaczenie CE na zgodność z Dyrektywą ŚOI (Środki Ochrony Indywidualnej). Dobór właściwej kotwy oraz gniazda i sposób ich montażu decyduje o bezpieczeństwie użytkowania, dlatego prace te przeprowadzić powinien autoryzowany instalator. Śruba oczkowa Oczkowy, strukturalny punkt kotwiczący do zastosowań wewnętrznych i zewnętrzych jako punkt zaczepowy do montażu przy oknach lub innych miejscach gdzie należy zapewnić asekurację. RINGANKA produkowana jest w trzech długościach umozliwiających montaż w materiałach takich jak cegła, beton oraz do konstrukcji drewnianych i stalowych. Produkt dostępny jest w trzech wersjach wykończenia: polerowana elektrolitycznie stal nierdzewna klasy 316 i stal wysoko- węglowa ocynkowana ogniowo lub pokryta plastikiem. Dzięki połaczeniu śruby oczkowej z instalowanym na trwałe w podłożu wklejanym gniazdem gwintowanym istnieje możliwość bezproblemowego zdemontowania kotwy i poddanie jej okresowej inspekcji. W ofercie dostępne są także dyski informacyjne wymagane przez zapisy normy PN-EN 795. Podstawowa oferta dostępnych elementów RINGANKA pozwala na bezproblemowy montaż do różnych konstrukcji, także do ścian szczelinowaych do 175mm (w cegle do 100mm) przy użyciu dodatkowego rozszerzającego elementu. Dobór produktu, miejsca montażu i sam montaż powinien być przeprowadzony przez firmę specjalistyczną. Właściwości Szeroki asortyment punktów kotwiczących. Dostępne w wersjach: ocynkowane ogniowo, pokryte warstwą plastiku oraz ze stali nierdzewnej. Spełnia wymagania PN-EN 795 klasa A1 oraz ISO Znakowanie CE na zgodność z Dyr. ŚOI. Testowana przez niezależne laboratorium NEL (National Engineering Laboratory, East Kilbride, N.B. 0320). Zalety Zapewnia bezpieczny dostęp dla dla pracowników. Wersja ze stali nierdzewnej dla zapewnienia maksymalnej trwałości w atmosferach przemysłowych. 29

30 Demontowalne, oczkowe punkty zaczepowe KEYANKA to bezpieczny, strukturalny punkt asekuracyjny, który stanowi alternatywę dla tradycyjngo punktu zaczepowego i jest stosowany w miejscach gdzie estetyka wymaga dyskretnego, demontowalnego rozwiązania. Zainstalowane na stałe gniazdo kotwiczące wykonane ze stali nierdzewnej klasy 316 jest zasłonięte białą plastikową zaślepką, pasującą do wystroju większości wnętrz. Posiadając śrubę oczkową ( klucz ) KEYANKA zamontowaną na końcu linki bezpieczeństwa, użytkownik za pomocą sekwencji ruchów wpina klucz do gniazda tworząc bezpieczne połączenie. Śruba jest w stanie obracać się w gnieździe o 180 zapewniając równocześnie pełne bezpieczeństwo pracownikowi. Demontaż śruby następuje poprzez wykonanie pięciostopniowej procedury wypinającej. Właściwości Demontowalny punkt asekuracyjny. Wykonany ze stali nierdzewnej klasy 316. Blokada sprężynowa. Możliwość montażu do betonu, cegły, konstrukcji stalowych oraz ścian szczelinowych. Biała, plastikowa zaślepka, pasująca do wystroju większości wnętrz. Opcja zaślepki ze stali nierdzewnej. Spełnia wymagania norm PN-EN 795 klasa A1, BS 7883 oraz ISO Znak CE na zgodność z dyrektywą ŚOI. Testowany przez niezależne laboratorium NEL (National Engineering Laboratory, East Kilbride, N.B. 0320). Zalety Dyskretne rozwiązanie stosowane w budynkach zarówno zabytkowych jak i nowoczesnych. Szybkie i bezpieczne połączenie. 'Klucz' obraca się w gnieździe o 180 będąc nieprzerwalnie połączony z gniazdem celem zapewnienia lepszej orientacji na wypadek upadku. W przypadku montażu do podłoża, demontowalny zaczep oczkowy nie powoduje potknięć. Eliminuje ryzyko nieautoryzowanego czy niewłaściwego użytkowania. 30

31 Kontrola i usługi serwisowe KEE CHECK to procedura kontroli, oferowana w ramach corocznych przeglądów systemów chroniących przed upadkiem z wysokości. Nasza wyszkolona kadra inspektorów jest w stanie wykonać badanie i ocenę stanu wszystkich dachowych systemów bezpieczeństwa będących w ofercie Kee Safety. Inspektor przy pomocy procedury kontrolnej sprawdza czy istniejące systemy spełniają wymagania BHP dotyczące prac na wysokości w odniesieniu do aktualnych, krajowych i europejskim wymogów prawnych. Proponujemy dla Państwa obiektu także Usługę Oceny Ryzyka wykonywaną pod kątem spełniania przepisów BHP dla prac na wysokości. Dokonamy przeglądu, po którym przygotujemy raport uwzględniający obszary potencjalnie niebezpieczne związane z obecnością na powierzchni Państwa dachu oraz zarekomendujemy rozwiązania umożliwiające zmniejszenie ryzyka i uniknięcie potencjalnych wypadków. Zarówno kontrola zainstalowanych systemów KEE CHECK jak i Usługa Oceny Ryzyka zapewniają komfort psychiczny i gwarantują, że Państwa systemy zabezpieczeń są sprawne oraz spełniają aktualne wymagania prawne. Kontrola systemów zabezpieczających przed upadkiem z dachu. Usługa Oceny Ryzyka. Propozycje możliwych rozwiązań. Zgodność z aktualnymi przepisami BHP. 31

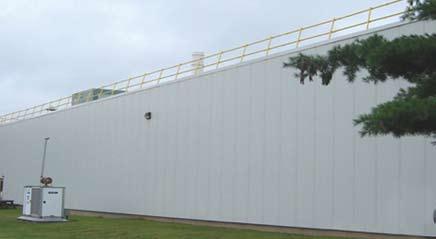

32 Przykładowe realizacje ADRES BIURA: Kee Safety Sp. z o.o. ul. Nowa Stara Iwiczna POLSKA Tel: Fax: biuro@keesafety.com KEEGUARD, KEE KLAMP, KEE KOAT, KEE DOME, KEE ANCHOR, KEE LITE, KEE LINE, KEE WALK, KEE I-BOLT, POSTANKA, WEIGHTANKA, ACCESSANKA, WIREANKA, KEYANKA, RINGANKA, TOPANKA, LINEANKA oraz KEE CHECK są zastrzeżonymi znakami towarowymi firmy Kee Safety Limited. Chociaż dołożono wszelkich starań, aby informacje zawarte w niniejszej broszurze były dokładne Kee Safety Ltd nie ponosi odpowiedzialności za ewentualne błędy lub pomyłki. Kee Safety Ltd zastrzega sobie prawo modyfikacji lub wycofania produktów bez wcześniejszego powiadomienia. Kee Safety Ltd nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody wynikające z nieprawidłowego korzystania z jej produktów Kee Safety Ltd. Wszelkie prawa zastrzeżone. KS/FPS_pl_v1/0510
