1 2018 Suer Polska Sp. z o.o. Zastrzegamy sobie prawo do zmian technicznych i pomyłek. Blueline Słupki aluminiowe NAROŻNE SŁUPKI PRZEDNIE ŚRODKOWE SŁUPKI NAROŻNE SŁUPKI TYLNE SŁUPKI KURTYNOWE AKESORIA nowość Suer Polska Sp. z o.o. Widziszewo, ul. eramiczna Kościan Tel Fax info@suer.pl 1

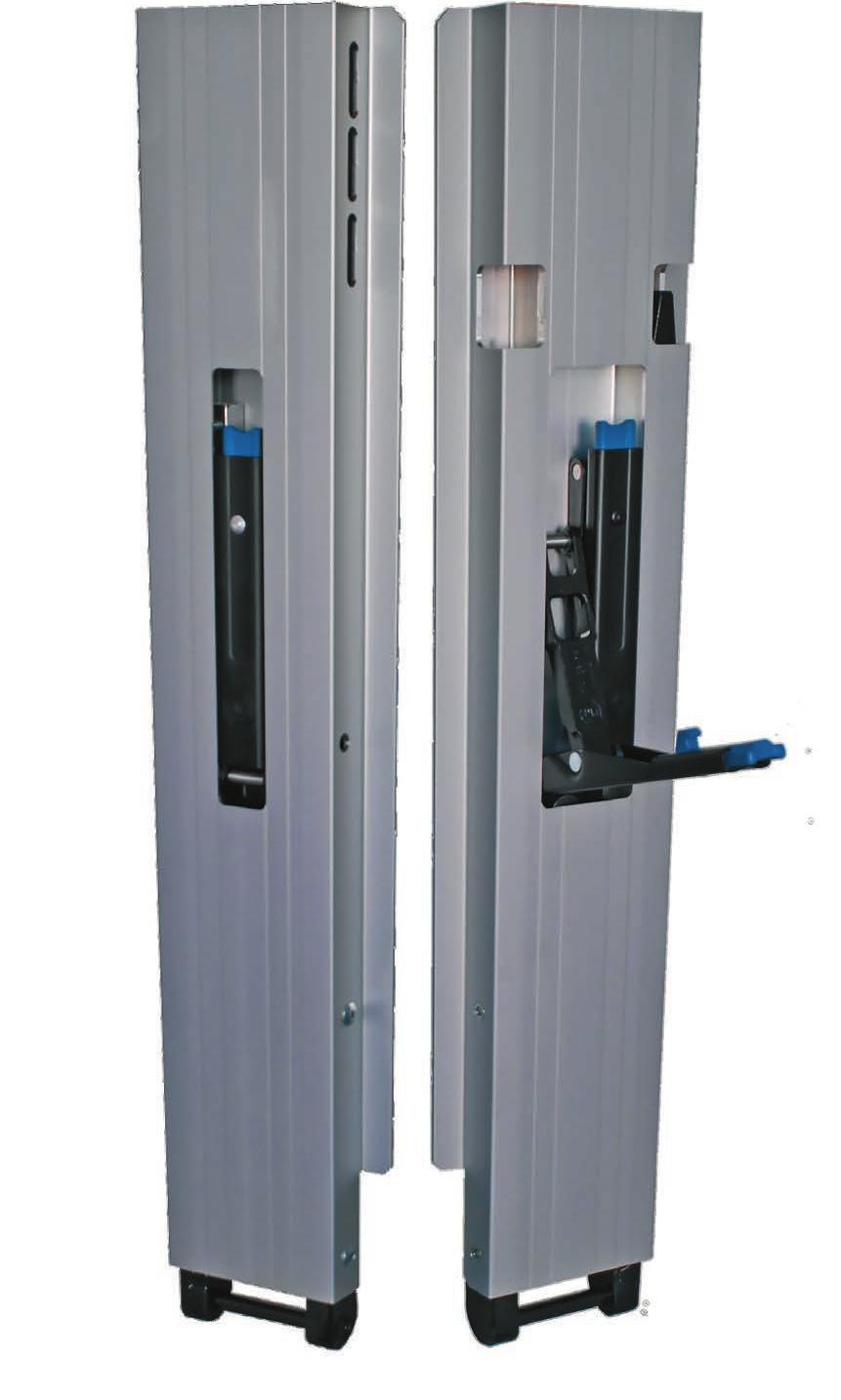

2 BLUELINE SŁUPKI ALUMINIOWE IL ORAZ DL OGÓLNE IL* DL* Korpus słupka wykonany z anodowanego aluminium Elementy stalowe malowane metodą KTL na czarno Ok. 3% lżejsze od porównywalnych słupków stalowym Podwójna blokada Wbudowany mechanizm ryglowania burty Intuicyjna obsługa Zintegrowane wykrywanie ciśnienia ładowania Zintegrowany mechanizm blokady bocznej (tylko słupki Blueline DL) Blueline Słupki Aluminiowe Zastrzegamy sobie prawo do zmian technicznych i pomyłek. Teksty i zdjęcia znajdujące się w folderze są własnością intelektualną Suer Polska Sp. z o.o. * IL = Indirect lock (Zamknięcie znajduje się na burcie) DL = Direct lock (Zamknięcie znajduje się w słupku) Wszystkie pokazane słupki narożne są wersjami lewymi. Wymiary wersji prawych odpowiadają wymiarom wersji lewych. Wszystkie przedstawione akcesoria należy zamawiać oddzielnie. Suer Polska Sp. z o.o. Listopad

3 BLUELINE NAROŻNE SŁUPKI ALUMINIOWE IL PRZÓD Wersja lewa Rysunek , , , ,9 2 Wersja prawa Rysunek , , , ,

4 BLUELINE ŚRODKOWE SŁUPKI ALUMINIOWE IL , , , ,

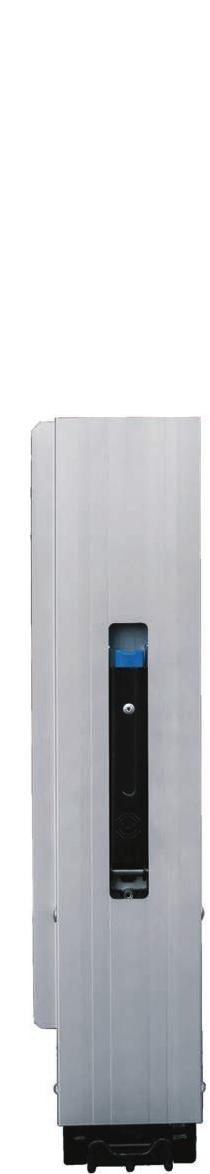

5 BLUELINE NAROŻNE SŁUPKI ALUMINIOWE IL TYŁ Wersja lewa , , , ,90 Wersja prawa , , , ,

6 BLUELINE NAROŻNE SŁUPKI ALUMINIOWE DL PRZÓD Wersja lewa Wymiar a Rysunek , , , ,2 2 Wersja prawa Wymiar a Rysunek , , , , a

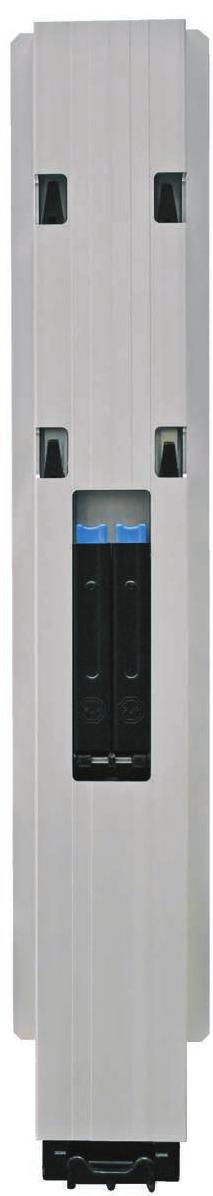

7 BLUELINE ŚRODKOWE SŁUPKI ALUMINIOWE DL Wymiar a Rysunek , , , , a

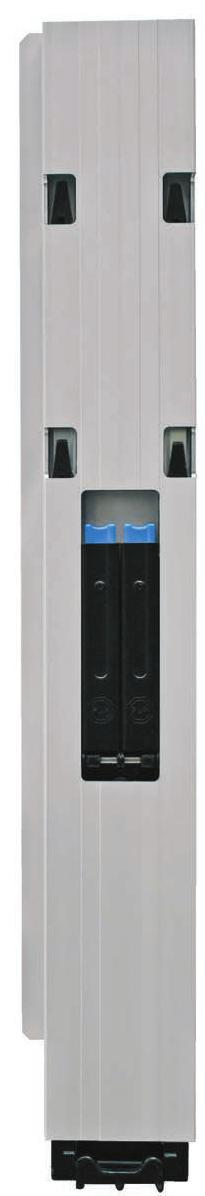

8 BLUELINE NAROŻNE SŁUPKI ALUMINIOWE DL TYŁ Wersja lewa Wymiar a , , , ,16 Wersja prawa Wymiar a , , , , a 1 2 8

9 BLUELINE ŚRODKOWE SŁUPKI ALUMINIOWE S ,92 Korpus wykonany z anodowanego aluminium Elementy stalowe malowane KTL na czarno Ok. 40 % lżejsze od porównywalnych słupków stalowych Intuicyjna obsługa Wykorzystując połączone: blachę wózka jezdnego, blachę wspornikową / adapter blach wózka jezdnego oraz szynę adaptera, można przy pomocy kilku części zestawić szereg wariantów dla wózków jezdnych przeznaczonych dla środkowego słupka Blueline S. Aluminiowy słupek Blueline S zgodny z profilem wymagań DEKRA określonym dla słupków w połączeniu z normą DIN EN ode XL. ertyfikat 313/32100/702073/ W teście słupek uzyskał maksymalne centralne obciążenie skupione wielkości 6,16 kn. Odpowiada to w przypadku certyfikowanych zabudów obciążeniu użytkowemu wynoszącemu 80 kn/8 t dla jednego słupka środkowego. 9

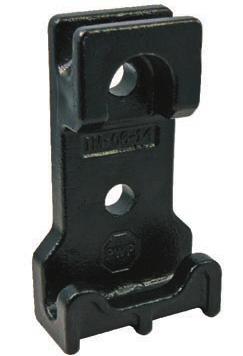

10 BLUELINE SŁUPKI ALUMINIOWE IL ORAZ DL AKESORIA Kieszeń dolna słupka Blueline Stal, malowane metodą KTL na czarno Kieszeń słupka jest taka sama dla całego systemu Blueline S i może być połączona z ramą pojazdu za pomocą zestawu śrub Zestaw śrub do kieszeni dolnej słupka Blueline 2 śruby z gniazdem sześciokątnym M12 x 60, podkładki i nakrętki sześciokątne M Kieszeń do słupków Blueline DL Stal, malowane metodą KTL na czarno, do mocowania na ścianie bocznej burty Kieszeń zamka Paco do słupków Blueline IL Stal, malowane metodą KTL na czarno, do mocowania na kłonicy Kieszeń zamka pionowego do słupków Blueline IL Stal, malowane metodą KTL na czarno, do mocowania na kłonicy Zaślepka słupka Blueline zarna, do słupków aluminiowych przednich i tylnych Zaślepka słupka Blueline zarna, do słupków aluminiowych przednich Śruba z łbem płaskim M8 x 16 Stal ocynkowana, sześciokątne gniazdo, mniejsza główka, M8 x , DIN Płytka gwintowana Stal ocynkowana, M8, 40 mm rozstaw otworów Płytka gwintowana Stal ocynkowana, M8, mm rozstaw otworów Wkręt M8 x 16 Stal ocynkowana niebieska, sześciokątne gniazdo, M8 x

11 BLUELINE SŁUPKI ALUMINIOWE IL ORAZ DL AKESORIA Słupki IL przednie Słupki IL Słupki narożne IL Słupki narożne DL Słupki DL Słupki narożne DL Słupki środkowe tylne przednie środkowe tylne środkowe S * * Pozostałe akcesoria do słupków środkowych Blueline S znajdziesz na następnej stronie. 11

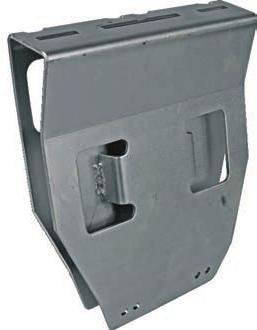

12 BLUELINE ŚRODKOWE SŁUPKI ALUMINIOWE S AKESORIA PROFILE KURTYNOWE Blacha wózka jezdnego Stal ocynkowana, rolki stalowe, do kurtynowego profilu Blacha wózka jezdnego Stal ocynkowana, rolki z tworzywa sztucznego, do kurtynowego profilu Universal lassic 100, 3 Standard Wspornik blaszany 30 mm Stal ocynkowana, pasuje do kurtynowego profilu ompact 112 Wspornik blaszany 0 mm Stal ocynkowana, pasuje do kurtynowego profilu 3 Uchwyt do blachy wózka jezdnego Stal ocynkowana, pasuje do kurtynowego profilu Volumen Adapter mocowania części górnych dla słupka Blueline S Stal ocynkowana, do połączenia kłonicy z wspornikiem blaszanym / uchwytem do blachy wózka jezdnego Zestaw montażowy Do montażu elementów wózka oraz do mocowania wózka/profilu teleskopu do kłonicy środkowej Blueline S Standard Kieszeń deski T-Lock Magnelis, wys. 110 mm Kieszeń deski Magnelis, wys. 470 mm T-Lock jest nowym opartym na połączeniach kształtowych systemem zabezpieczania ładunku dla zestawu PWP Aluminium Trailer zgodnie z normą DIN EN XL. Hak blokady T-Lock osadzony w desce plandeki, zaczepiony o kieszeń blokady W oparciu o blokadę T-Lock w przyszłości w przypadku certyfikowanych elementów nadbudowy, plandeka chroniąca przed czynnikami atmosferycznymi zastąpi wymaganą dotychczas wzmocnioną plandekę. 12
