1 Inteligentny Dom Inteligentny Dom Jak wykonać rozdzielnicę elektryczną dla systemu KNX/EIB? (fragmenty) Zapraszamy do zapisu na Poradnik o Inteligentnych Domach na Pod adresem poradnik@inteligentnydom.pl czekamy na Twoje pytania, wątpliwości i opinie lub propozycje współpracy/zainteresowania naszymi usługami. Jesteśmy do Państwa dyspozycji - w razie zapytań o konkretne możliwości, urządzenia, lub możliwości przygotujemy indywidualną ofertę, którą możemy omówić wspólnie z Państwem.

2 SPIS TREŚCI Wstęp - Rozdzielnica elektryczna dla systemu KNX 3 Rozdział I Zasady budowy i montażu wnętrza rozdzielnic 4 Prace wstępne 4 Montaż konstrukcji rozdzielnicy 5 Montaż elementów składowych rozdzielnicy 8 Rozdział II Instrukcja montażu wyposażenia rozdzielnicy 11 Etap A - Rozmieszczenie zacisków i aparatury modułowej 11 Etap B - Połączenie urządzeń przewodami 14 Etap C - Wykonanie pomiarów 24 Etap D - Prace zakończeniowe 24 Rozdział III Protokoły pomiarów rozdzielnicy 26 Spis dokumentów 27 Badanie izolacji obwodów elektrycznych rozdzielnicy RG 28 Sprawdzenie poprawności działania wyłączników różnicowoprądowych 30 Sprawdzenie poprawności działania wyłączników różnicowoprądowych 31 Pozostałe poradniki tego autora 32

3 Fragment 1 - Montaż elementów składowych rozdzielnicy Skompletować całą potrzebna aparaturę modułową (zabezpieczenia, urządzenia KNX, listwy ochronne (PE), zazwyczaj kolor żółty lub zielony, listwy neutralne (N)- kolor niebieski, zaciski, przewody oraz inny potrzebny sprzęt. 1. Zabezpieczenia, aparaturę KNX, zaciski zakładamy na euroszyny dokładnie tak jak to zostało przedstawione według dokumentacji- widok rozdzielnicy. Zaciski zakładamy w górnej części rozdzielnicy lub na dolnych szynach (zależy od rodzaju rozdzielnicy oraz uzgodnień z elektrykiem) przeważnie jest to 1 lub 2 rzędy), obok każdej grupy zacisków należy na szynę założyć odpowiednią ilość listew do montowania przewodów neutralnych N. Zabezpieczenia należy założyć pod zaciskami. Zostawiamy rezerwę około 30% i na samym dole zakładamy urządzenia KNX/EIB oraz UPS. 2. Zazwyczaj każdy obwód będzie zabezpieczony wyłącznikiem różnicowoprądowym. 3. Wyłącznik różnicowoprądowy zakładamy na szyne DIN z lewej strony patrząc na rozdzielnicę, następnie obok niego zakładamy odpowiednią ilość wyłączników nadmiarowo-prądowych zabezpieczające poszczególne obwody. Wyjątkiem są obwody trójfazowe wyłączniki różnicowoprądowe zakładamy od prawej strony patrząc na rozdzielnicę 4. Zaciski montuje się zazwyczaj w górnej części rozdzielnicy. Szyny na przewody ochronne PE należy założyć z lewej strony. 5. Dla każdego obwodu (grupy zacisków) należy założyć odpowiednią ilość listew zielonych N (ilość listew zależy od ilości zacisków) 6. Wyłącznik różnicowoprądowy łączymy z wyłącznikami nadmiarowo-prądowymi za pomocą miedzianych grzebieni, które podpinamy od dołu, obejmuje on prawy dolny zacisk wyłącznika różnocowprądowego oraz wszystkie zabezpieczenia nadmiarowo-prądowe. 7. Lewy dolny zacisk wyłącznika różnicowoprądowego łączymy przewodem niebieskim neutralnym N, którego przekrój zależny jest od wielkości przepływającego prądu z odpowiednią listwą N znajdującą się z prawej strony zacisków dedykowanych danemu obwodowi. 8. Z urządzeń KNX, wyjść binarnych prowadzimy przewody do odpowiednich zacisków.

4 9. Do łączenia należy stosować przewody miękkie LgY o odpowiednim przekroju, stosując na końcach odpowiednie tulejki zaciskowe 10. Dla obwodów oświetleniowych znajdujących się wewnątrz budynku stosujemy przewód o przekroju YDY 1.5mm2 11. Dla obwodów oświetleniowych znajdujących się na zewnątrz budynku przewodem o przekroju YDY 2.5mm2 12. Pozostałe obwody sterowane takie jak gniazda sterowane prowadzimy przewodem o przekroju zależnym od mocy odbiornika. 13. Zasilanie urządzeń KNX, prowadzimy przewodem 2.5mm2 lub 4mm2 14. Zasilanie każdego obwodu wyprowadzamy z górnego zacisku wyłącznika nadmiarowo-prądowego 15. Zasilanie obwodów nie KNX prowadzimy bezpośrednio na zaciski, pamiętając o odpowiednim przekroju przewodu, zazwyczaj jest to 2.5mm2 16. Zasilanie obwodów doprowadzamy z głównej szyny zaciskowej na górne zaciski wyłącznika różnicowoprądowego, pamiętając o odpowiedniej fazie dla każdego obwodu opisanego na schemacie. 17. Doprowadzenie zasilania do głównej szyny zaciskowej od dołu wyłącznika głównego prowadzimy przewodem takim jakim jest wykonane przyłącze do budynku 18. Do ochronnika przeciwprzepięciowego z głównej szyny zaciskowej, prowadzimy przewody co najmniej 10m2, oraz odprowadzenie przewodem uziemiającym 10mm2, mocując go w taki sposób, żeby zachować ciągłość. 19. Urządzenia KNX/EIB połączyć przewodem YCYM 2x2x0.8 wykorzystując jedna parę przewodów kolory czerwony biegun dodatni, czarny biegun ujemny. Przewód tniemy na odpowiednią długość i łączymy za pomocą kostki WAGO 20. W miejsce kostki wago w zasilaczu KNX/EIB należy wpiąć ochronnik przepięciowy oraz odpowiednio go uziemić (przekręcając do stelaża) 21. Zasilanie do zasilacza KNX/EIB doprowadzamy za pomocą UPS

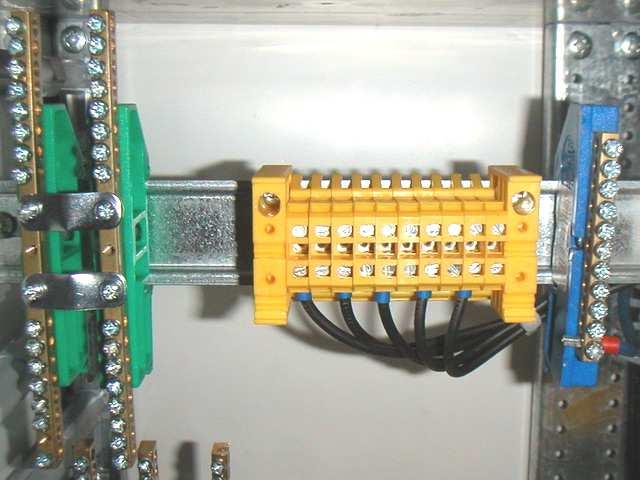

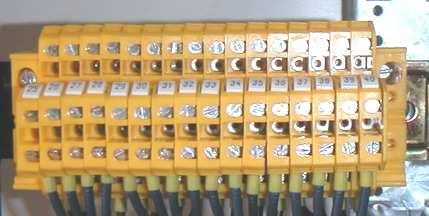

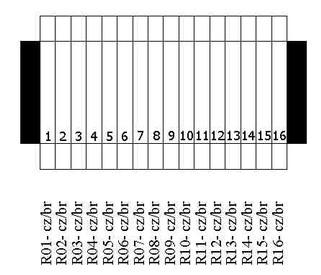

5 Fragment 2 - Rozmieszczenie zacisków i aparatury modułowej Szafa gotowa do przystąpienia do etapu A powinna mieć zdemontowane panele osłonowe oraz drzwiczki. 1. Zapoznaj się z dokumentacją rozdzielnicy, na którą składa się: a. Schemat Ideowy b. Widok Rozdzielnicy c. Widok Zacisków 2. Rozmieszenie zacisków, listew zerowych, listew PE : a. Zaciski i listwy rozmieszczamy zgodnie z Widokiem Zacisków (przeważnie dwa pierwsze górne rzędy). Opis Widok na schemacie Zdjęcie A listwy PE zielone po lewej stronie (na zdjęciu widać tylko 2szt.) zaciski pojedyncze (parterowe) objęte trzymaczami listwa neutralna N niebieska po prawej przewody wpięte są tylko w zaciski oznaczone jako czarny 1 PE GN01- czarny GN01- brązowy GN04- czarny GN04- brązowy GN11- czarny GN11- brązowy GN12- czarny GN12- brązowy GN15- czarny GN15- brązowy N zaciski pojedyncze obwodu trójfazowego objęte trzymaczami zamiast listwy N stosowany jest zacisk N koloru niebieskiego kolorystyka wpinania przewodów opisana w ETAPIE B pkt. 8 zaciski piętrowe objęte trzymaczami w przypadku rolet, bram i ściemniaczy wykorzystujemy obydwa wejścia zacisków, w pozostałych przypadkach tylko dolne Uwagi Zaciski piętrowe umieszczamy zawsze na szynie z krótkim wspornikiem (wiersz cofnięty przeważnie drugi) Listwy neutralne N kolor niebieski Listwy ochronne PE kolor zielony lub czasami żółty

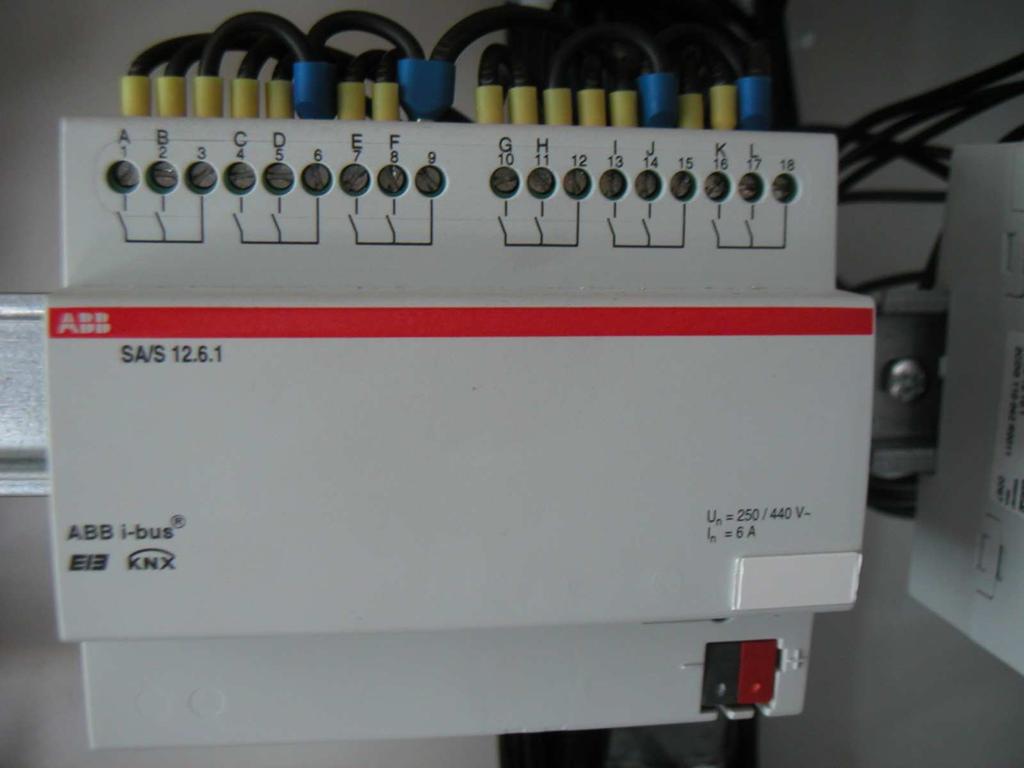

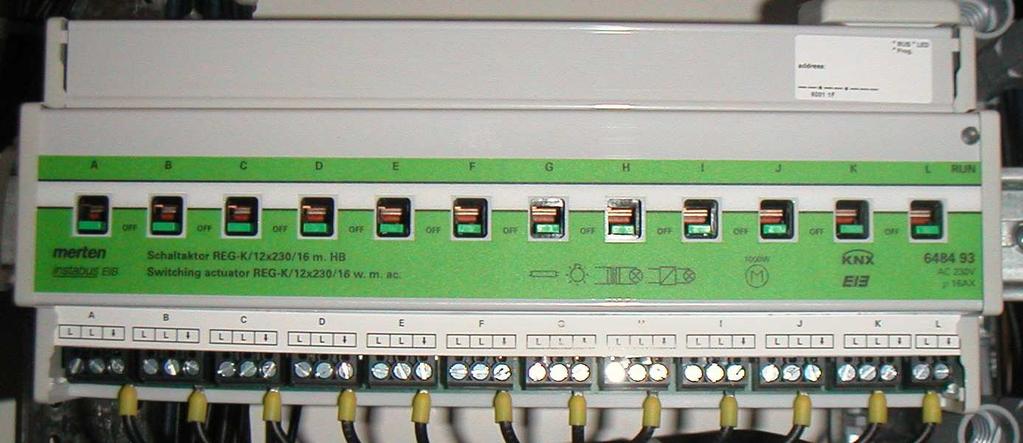

6 Ilość miejsc na listwie zerowej N oraz ochronnej PE ma być o 1 miejsce większa niż liczba odbiorów w danym obwodzie sprawdź czy tak jest. Na widoku zacisków przekreślony X to zacisk jest koloru niebieskiego (neutralny). Każdy obwód obejmują trzymacze kolor czarny na schemacie 3. Rozmieszczenie urządzeń KNX/EIB i aparatury zabezpieczającej: a. Rozmieszczamy urządzenia zgodnie z Widokiem Rozdzielnicy Najczęściej montowane urządzenia KNX/EIB w rozdzielnicy (przykłady) Opis Najczęstsze oznaczenia Zdjęcie Urządzenia KNX/EIB Wyjście binarne, Wyjście z grupami styków, przeważnie na prądy 6A/styk WYB1 WB1 WYB1 6A WB1 6A Wyjście binarne, Wyjście z niezależnymi stykami, przeważnie na prądy 10A/styk 16A/styk Sterownik rolet Istnieją dwa rodzaje w zależności od napięcia zasilania: 24V DC i 230V AC. Sterownik przeważnie posiada oznaczenie ruchu w górę i w dół, w postaci trójkątnych strzałek, co ułatwia jego rozpoznanie. Ściemniacz do żarówek i żarówek halogenowych oznaczony jako DIM Ściemniacz do świetlówek oznaczony jako DIM 1-10V (wygląda inaczej niż na zdjęciu) WYB1 WB1 WYB1 10A WB1 10A WR1 DIM1 DIM1 300W DIM1 500W Urządzenia posiadają oznaczenia w postaci piktogramów symbolizujących ich przeznaczenie DIM1 1-10V

7 Fragment 3 - Łączenie sterowników rolet 24V DC
