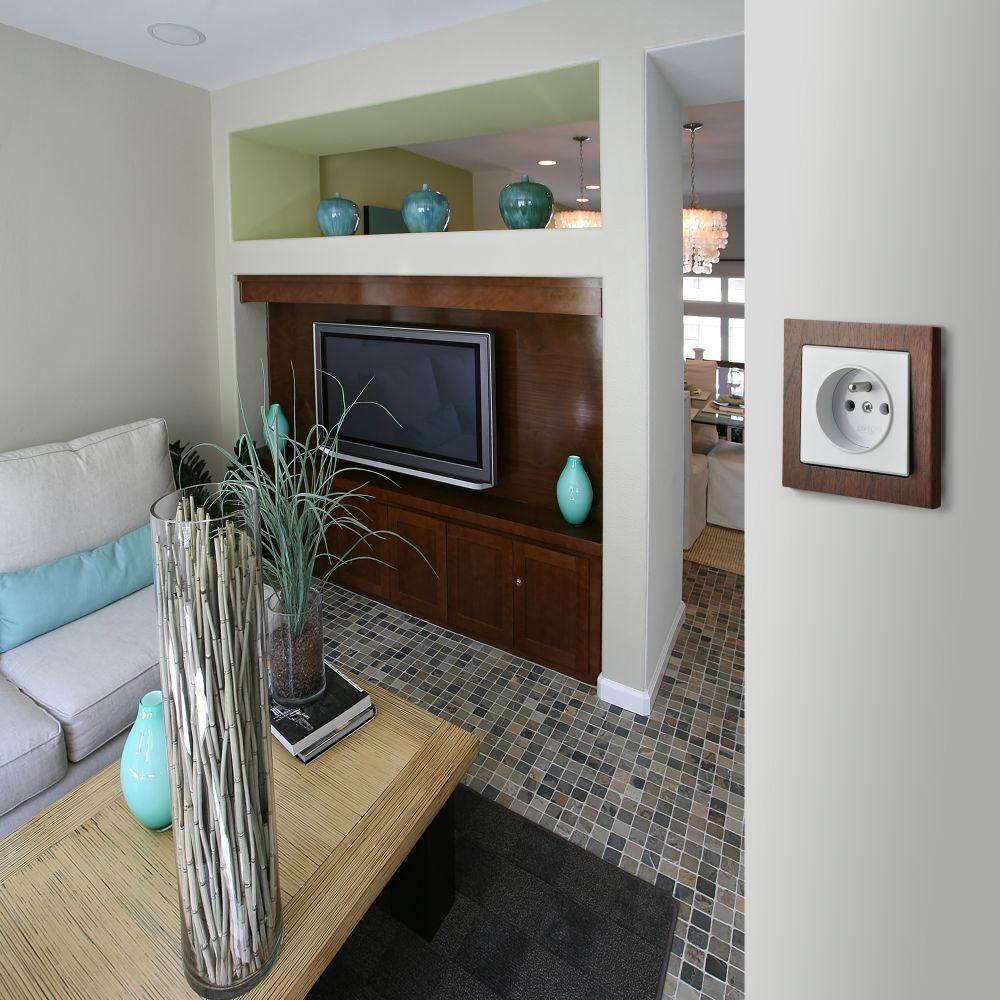

1 Naprawa instalacji: wymiana gniazda elektrycznego Wymiana uszkodzonego, nieestetycznego czy wyrwanego z puszki gniazda elektrycznego nie jest zadaniem trudnym. Jednak każda ingerencja w instalację elektryczną wymaga zachowania szczególnej ostrożności i zasad bezpieczeństwa. Jeśli wymiana gniazdka elektrycznego wiąże się z przeróbką instalacji - montaż zlecić powinniśmy fachowcowi. Oferta osprzętu elektrycznego jest dziś bardzo szeroka: gniazda, włączniki, przełączniki, ściemniacze możemy dostosować do aranżacji wnętrza, wybierając odpowiednie kolory czy materiały, z których są wykonane. (Szeroka gama kolorystyczna dostępnego na rynku osprzętu pozwala dopasować odcień odpowiedni do koloru ścian lub page 1 / 11

2 dodatków dekoracyjnych. fot. Ospel) Na co zwracać uwagę podczas zakupu: W Polsce użytkuje się głównie dwa typy gniazd elektrycznych i te najczęściej spotkać można w sklepie z osprzętem: - typ E - gniazdko z dwoma okrągłymi otworami i bolcem, do którego podłącza się uziemienie, - typ E/F (Uni-Schuco) gniazdko, w którym uziemienie podłącza się do bolca i do dwóch ruchomych klipów po bokach gniazdka. Dodatkowo, należy pamiętać, że zgodnie z prawem nie powinno się już stosować gniazdek bez uziemienia, czyli charakterystycznego bolca gniazdek typu C. Jeżeli kupujemy gniazdka elektryczne do łazienki, wybierzmy te dedykowane do pomieszczeń i stref mokrych. Są to specjalne gniazda o oznaczeniu IP 44 (gdzie pierwsza cyfra oznacza szczelność przed pyłem, druga zaś wodoszczelność). Stosowany w łazience osprzęt musi być szczelny, w izolujących obudowach, gniazdka elektryczne muszą być więc również bryzgoszczelne, co zapewni specjalna samoczynnie zamykająca się klapka. page 2 / 11

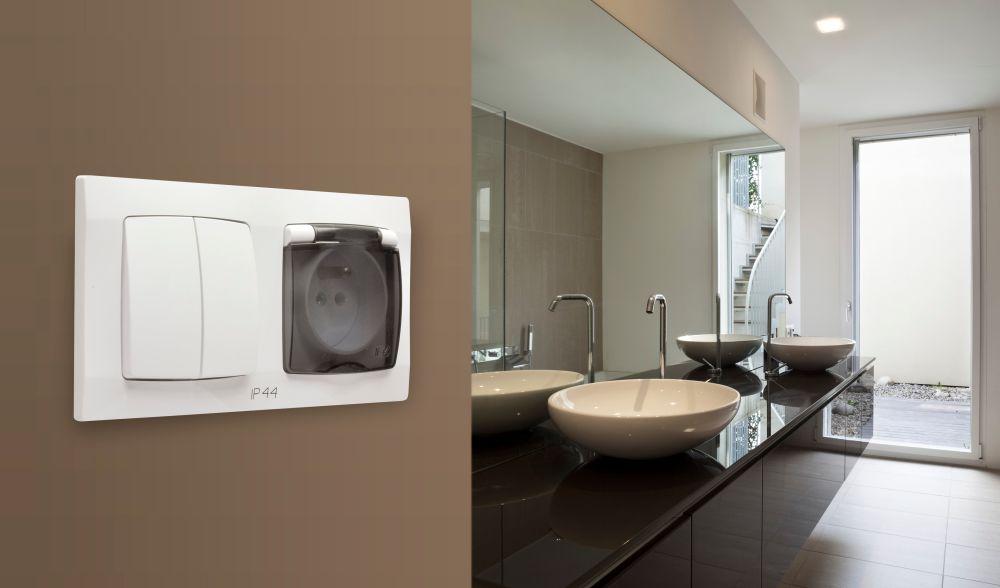

3 (W łazience montuje się bryzgoszczelne gniazda z klapką. fot. Ospel) Montaż gniazda elektrycznego Pamiętajmy, że przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną, odłączyć zasilanie instalacji! Sposób podłączenia gniazda do instalacji zależy od jej typu: - Instalacje nowego typu TN-S W puszce zamontowanej w ścianie znajdziemy trzy przewody: - L przewód liniowy (fazowy) oznakowany czarną lub brązową izolacją. Podłączenie: do zacisku lewego. - N przewód neutralny podłączony na stałe z przewodem neutralnym znajdującym się w pionie wewnętrznej linii zasilającej oznakowany jest kolorem niebieskim. Podłączenie: do zacisku prawego. - PE przewód ochronny najczęściej oznakowany izolacją zielono-żółtą. Podłączenie: do zacisku górnego. Uwaga! Podłączenie określamy patrząc od przodu na gniazdko. - Instalacje starego typu TN-C Wymieniając gniazdko w instalacji starego typu TN-C, w puszce znajdziemy tylko dwa przewody: liniowy (fazowy) i neutralny. Nie ma przewody ochronnego nie oznacza to jednak, że nie możemy zamontować gniazdka z uziemieniem. Wystarczy przewód neutralny połączyć z bolcem uziemiającym. page 3 / 11

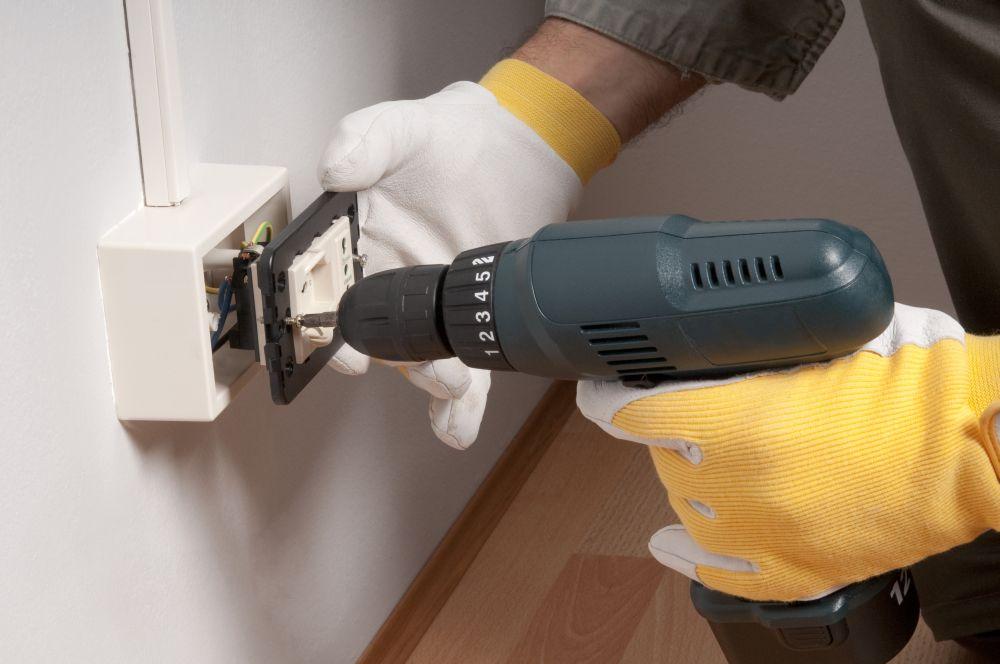

4 (Pamiętajmy, że przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną, odłączyć zasilanie instalacji! fot. Dreamstime) Zobacz także: page 4 / 11

5 Jak zaplanować osprzęt elektryczny? Zastanówmy się, jaki charakter ma mieć nasz dom jednorodzinny. Czy wystarczy page 5 / 11

6 nam podstawowy sprzęt elektryczny, telewizor w pokoju dziennym i gniazdko na suszarkę w łazience? Czy planujemy bardziej nowoczesne urządzenie mieszkania, wyposażone w rozbudowany sprzęt Hi-Fi, multiroom pozwalający na odtwarzanie np. muzyki z jednego sprzętu w wielu pokojach? page 6 / 11

7 page 7 / 11

8 Osprzęt elektryczny w łazience ważne wskazówki Pralka zazwyczaj podłączona jest na stałe. Suszarki, lokówki, prostownice czy maszynki do golenia mogą być zasilane z tego samego gniazdka rzadko kiedy używane są jednocześnie. Jeżeli w łazience planujemy elektryczny podgrzewacz wody, również potrzebne będzie dodatkowe gniazdko. page 8 / 11

9 page 9 / 11

10 Planujemy rozmieszczenie gniazdek elektrycznych w kuchni Wtykowe gniazdka elektryczne, które służą do podłączenia elektrycznych sprzętów RTV i AGD, to niezbędny osprzęt w każdym domu.kuchnia to pomieszczenie, w którym potrzebujemy gniazdka elektryczne przeznaczone dla urządzeń stale podłączonych do prądu, jak i do kilku urządzeń wykorzystywanych przy konkretnych pracach kuchennych, rzadko jednocześnie. page 10 / 11
