2 LCD 240-2HP / 2HPC Piętrowskazywacz LCD 240, pionowy LCD 240-2HP Piętrowskazywacz LCD (piętrowskazywacz ciekłokrystaliczny) o wysokiej rozdzielczości Wysokość znaków 40 mm Mocowanie M3 x 8 + M3 x 10 Napięcie zasilania 12 V V DC (± 5 %) 65 ma ma przy 24 V DC Rozdzielczość 240 x 128 Pikseli Oświetlenie tła Długowieczne białe LED Powierzchnia wyświetlacza 114 mm x 64 mm Okno LCD 240 Przeźroczyste, 2 mm lub 3 mm Zakres temperatur 0 C C Dual, Gray, 1 z n poprzez enclub Przyłącze Wsp. anoda lub wsp. katoda Technika przyłączeniowa 0.14 mm² mm² Konfi guracja Zgodność z normą Na miejscu poprzez menu lub oprogramowanie Opcjonalnie połączenie z oknem F LCD 240 ESG F LCD 240 wg LCD 240-2HPC (C=Clock) Funkcje LCD 240-2HP 1 Logo Funkcje LCD 240-2HPC (C=Clock) Data, czas 12 specjalnych napisów ozn. piętro lub 1 logo GUIDE WYPOSAŻIE Ocjonalnie Enkoder LCD

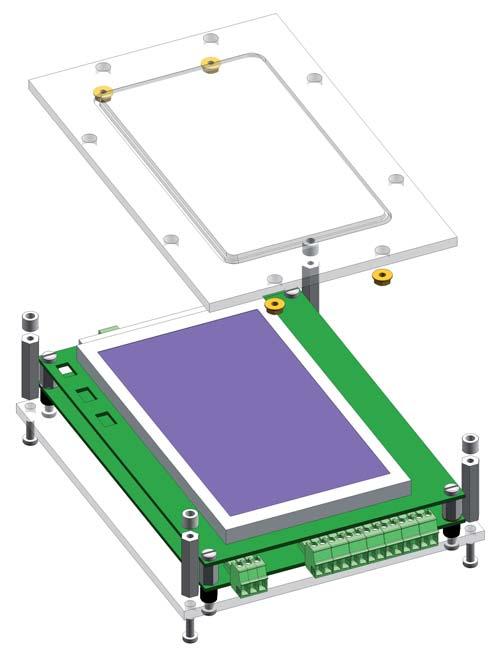

3 LCD LCD 240-2HP / 2HPC Piętrowskazywacz LCD 240, pionowy Wymiary ± ±0.1 M3 x (3) M3 x 8 59 ± ± ± Otwór Zabudowa ZESTAW OKNO R3 ZESTAW MONTAŻOWY bez LCD 240-2HP/2HPC! Prosimy zamawiać oddzielnie zestaw okno/montażowy. WYPOSAŻIE Opcjonalnie Okno ESG, okno wg

4 LCD 240-2VP Piętrowskazywacz LCD 240, pionowy LCD 240-2VP Piętrowskazywacz LCD (piętrowskazywacz ciekłokrystaliczny) o wysokiej rozdzielczości Wysokość znaków 40 mm Mocowanie M3 x 8 + M3 x 10 Napięcie zasilania 12 V V DC (± 5 %) 65 ma ma przy 24 V DC Rozdzielczość 128 x 240 Pikseli Oświetlenie tła Długowieczne białe LED Powierzchnia wyświetlacza 64 mm x 114 mm Okno LCD 240 Przeźroczyste, 2 mm lub 3 mm Zakres temperatur 0 C C Dual, Gray, 1 z n poprzez enkoder Przyłącze Wsp. anoda lub wsp. katoda Technika przyłączeniowa 0.14 mm² mm² Konfi guracja Zgodność z normą Na miejscu poprzez menu lub oprogramowanie Opcjonalnie połączenie z oknem F LCD 240 ESG F LCD 240 wg Funkcje LCD 240-2VP 1 Logo GUIDE WYPOSAŻIE Opcjonalnie Enkoder LCD

5 LCD LCD 240-2VP Piętrowskazywacz LCD 240, pionowy Wymiary ± ± (3) M3 x 10 M3 x 8 Zabudowa 43 ± ± ± ZESTAW OKNO Otwór R ZESTAW MONTAŻOWY bez LCD 240-2VP -0! Prosimy zamawiać oddzielnie zestaw okno/montażowy. WYPOSAŻIE Opcjonalnie Okno ESG, okno wg

6 LCD 240-2HS / 2HSC / 2VS Piętrowskazywacz LCD 240 (VEBUS) LCD 240-2HS Głośnik 56 Piętrowskazywacz LCD (piętrowskazywacz ciekłokrystaliczny) o wysokiej rozdzielczości, przygotowany do magistrali bus, akustyczna sygnalizacja kierunku jazdy (gong) Mocowanie M3 x 8 + M3 x 10 Napięcie zasilania 12 V V DC (± 5 %) 65 ma ma przy 24 V DC Rozdzielczość 240 x 128 Pikseli / 128 x 240 Pikseli Oświetlenie tła Długowieczne białe LED Powierzchnia wyświetlacza 114 mm x 64 mm / 64 mm x 114 mm Okno LCD 240 Przeźroczyste, 2 mm lub 3 mm Zakres temperatur 0 C C Dual, Gray, 1 z n poprzez enkoder Przyłącze Wsp. anoda lub wsp. katoda Technika przyłączeniowa 0.14 mm² mm² LCD 240-2HSC Głośnik 56 Konfi guracja Zgodność z normą Na miejscu poprzez menu lub oprogramowanie Opcjonalnie połączenie z oknem F LCD 240 ESG F LCD 240 wg Funkcje LCD 240-2HS 1 Logo Funkcje LCD 240-2HSC (C=Clock) LCD 240-2VS Głośnik 56 Data, czas 12 specjalnych napisów ozn. piętro lub 1 logo Funkcje LCD 240-2VS 1 Logo! Wymiary techniczne / GUIDE WYPOSAŻIE Opcjonalnie Enkoder LCD

7 LCD LCD 240-2HS / 2HSC / 2VS Płytka VEBUS / Speaker (głośnik) LCD 240 VEBUS LCD 240 Szyb Kabina VEBUS A1 powszechną uniwersalną kartą konwerterową dla różnych interfejsów busowych. Została ona zoptymalizowana specjalnie do zastosowań dźwigowych (maks. 32 piętra). Konwertuje typowe sterowanie Dual na kompatybilne sterowanie szeregowe RS-485. Wymiary ø 3.2 Napięcie zasilające / Bus VEBUS A1 Dual/Gray Napięcie zasilające dźwigu VEBUS A1 Speaker 42 LCD 240 VEBUS (głośnik) Mocowanie 1-tonowy- lub 2-tonowy-gong w celu akustycznej sygnalizacji kierunku jazdy, głośność ustawiamy przy użyciu potencjometru na wyświetlaczu Speaker 56 (głośnik) LCD 240 VEBUS: 2 x śruby zgrzewane M3 x 8 montażowy za szablonem otworów (opcjonalnie bez szablonu otworów) Speaker 42 (głośnik) LCD 240 VEBUS: połączenie zatrzaskowe Technika przyłączeniowa głośnik jest dostarczany z 2 przewodami, które są przyłączeniowa przykręcone z istniejącym zaciskiem śrubowym wyświetlacza Ciśnienie akustyczne typ. 80 db (A) Zakres temperatur 0 C C Aktualizacja Speaker 42/56 VEBUS / Speaker 56 LCD 240 VEBUS (głośnik) Wymiary Głośnik 42/56 VEBUS analogiczny głośnik 42/ / /2 REWIZJA a Szablon otworów zależnie od wariantu panelu. 1.39

8 LCD 240 EAZ Liquid Crystal Display LCD Piętrowskazywacz LCD (piętrowskazywacz ciekłokrystaliczny) o wysokiej rozdzielczości Wysokość znaków 40 mm Mocowanie M3 x 12 / M3 x 16 Napięcie zasilania 24 V DC (+10 %/-20 %) 300 ma Rozdzielczość 240 x 128 Pikseli Oświetlenie tła Technika LED i funkcja screen-saver Powierzchnia wyświetlacza 108 mm x 58 mm Okno 113 Przeźroczyste Zakres temperatur Magazynowanie/Transport - 20 C C Eksploatacja 0 C C Opcjonalnie Eksploatacja 0 C C Względna wilgotność Magazynowanie/Transport 5 % % powietrza Eksploatacja 15 % %! W zależności od sterowania, podłączenia, liczby kondygnacji, liczby tekstów specjalnych, należy podłączyć moduły adapterów ADM, Enkoder lub Uni-Wandler. Zgodność z normą Na życzenie Otwór Wymiary R ADM-Moduł M3 x 16 ADM-Moduł (wsp. anoda) R2 M3 x ! Prosimy oddzielnie zamawiać elementy mocujące WYPOSAŻIE Opcjonalnie Uni-Wandler Enkoder

9 LCD LCD 240 EAZ Liquid Crystal Display Funkcje standardowe Przykład: : : EG Trójkąt, położony po prawej stronie na górze Odmiana pisma Arial kierunku Tak Typ strzałki Trójkąt Symbol- i wysokość znaków 40 mm Położenie strzałki Po prawej stronie maks. 31 (1 z n) maks. (Dual, Gray) UG, EG, OG, -1, 0, +1 () Teksty specjalne Przeciążenie (z grafi ką) Jazda specjalna Nieczynna (z grafi ką) Pożar Jazda pożarowa Konserwacja Pełne obiążenie Ewakuacja Dowolnie defi niowana pozycja/rozmieszczenie. Loga pięter Znak fi rmowy (klient/użytkownik) Różne typy strzałek/-pozycje Napis ozn. piętro (maks. 20 znaków) Teksty specjalne Różne typy napisów Dowolnie defi niowana pozycja/rozmieszczenie. Zabudowa przykład Przykład: Logo fi rmowe: SCHAEFER : Trójkąt, położony po prawej stronie na górze : EG Napis ozn. piętro: Pokój nr Logo ozn. piętro: Łóżko 1.41

10 LCD 240 EAZ RIO-Moduł Moduł RIO przemienia bezpośrednie sygnały (Dual, Gray, 1 z n) na informacje LON-Bus. Może zostać umieszczona w sterowaniu poprzez szynę montażową. Wyświetlacze są sterowane LON-Bus. Mocowanie Technika przyłączeniowa Szyna montażowa 0.3 mm² mm² RIO-Moduł Wspólna anoda Wspólna katoda (poprzez Uni-Wandler) Dual, Gray, 1 z n Zasilanie 24 V DC (±10%) maks. 25 ma Graniczny prąd włączeniowy 600 ma (przy ok. 40 ms) na wyj. LCD 240 EAZ Szyb Kabina VFD 128 EAZ Strony / Napięcie zasilające / Bus 4 RIO-Moduł Dual/Gray Napięcie zasilające dźwigu REWIZJA 1.44

11 LCD 240 EAZ Moduł adaptera ADM Mocowanie M3 x 16 Technika przyłączeniowa 0.1 mm²... 1 mm² Wspólna anoda Wspólna katoda (poprzez Uni-Wandler) Dual, Gray, 1 z n Zasilanie 24 V DC (±10%) maks. 50 ma Moduł adaptera ADM REWIZJA VFD 128 EAZ Strony /
