1 Touch TFT Lift Info System V TouchMedia

2

3 Touch TFT 1

4

5 Touch TFT

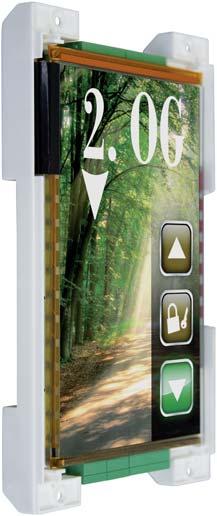

6 TOUCH TFT 7" GLAS Touch TFT 7 cal, poziomo / pionowo, szkło Dane Touch TFT 7" to podzespół składający się z wyświetlacza TFT o przekątnej ekranu 7" i touchpada o pojemnościowej zasadzie działania. Touch TFT 7" można stosować jako panel wokół przycisku przyzywającego, panel wyświetlania lub jako klawiaturę z kodami liczbowymi w panelu kombinowanym w celu zapewnienia kontroli dostępu. Pozycja montażowa poziomo lub pionowo (standard) Wsparcie kolorów kolory / RGB 16 Bit Wymiary 206 x 122 x 16 mm (h) / 122 x 206 x 16 mm (v) Powierzchnia wyświetlania 152 x 91 mm (h) / 91 x 152 mm (v) Rozdzielczość 800 x 480 pikseli (h) / 480 x 800 pikseli (v) A A B C D E F Przekątna ekranu 7 cal / 17.8 cm Jasność typ. 315 cd/m2 Mocowanie śruby zgrzewane M3 x 10 Napięcie zasilania Touch TFT 12 V V DC, wyrównany oświetlenia awaryjnego 12 V V DC, wyrównany, z separacją galwaniczną Pobór prądu prąd roboczy 12 V 250 ma 24 V 180 ma prąd spoczynkowy 24 V 60 ma (jasność 0 %) prąd awaryjny 12 V 120 ma Widok z tyłu karta microsd Wejścia / wyjścia 20 wejścia 12 V V DC 3 wyjścia 12 V V DC, maks. 500 ma możliwość przełączenia anoda / katoda 4 wyjścia 12 V V DC, maks. 500 ma wspólna katoda Grubość szkła do 6 mm Sterowanie magistrala SP lub sygnały równoległe (Dual, gray, 1 z n) Biegunowość wspólna anoda lub katoda Technika przyłączeniowa zaciski śrubowe AWG mm2... kabel płaski 1.5 mm2 Zakres temperatur -25 C C (nie jest odporne na pare wodną) REWIZJA a Aktualizacja / V Wyposażenie HQ 56 Potwierdzanie Dotykowe Speaker 56 Głośnik PG 42 / PG 56 Procesor-Gong PS 42 Glas Power Saver Button Module Display Module Magistrala SP Systemy magistrali opcjonalnie: przetwornik dźwięków materiałowych do potwierdzania dotykowego strona V. 1.8 opcjonalnie: głośnik do korzystania z wewnętrznego gongu na życzenie opcjonalnie: zewnętrzny gong strony II opcjonalnie: moduł czujnika oszczędności energii na życzenie opcjonalnie: Button Module / Display Module na życzenie Konfiguracja Liczba kondygnacji Gong Pamięć do zapisu danych Komunikaty specjalne Strzałki Grafika ekranu Obsługiwane formaty Zgodność z normą fabrycznie przez SCHAEFER GmbH lub na miejscu jako zintegrowane menu konfiguracyjne 63 piętra wewnętrzny gong zewnętrzny gong karta microsd 5 specjalnych tekstòw / grafiki (pełen ekran) góra / dół / góra-dół Pięć wstępnie zdefiniowanych wariantów układu graficznego dla kaseta wezwań, kaseta piętrowskazywacz, kaseta kontrola dostępu. Na zapytanie szaty graficzne dostosowane do potrzeb klienta. BMP, GIF także jako otwarte format (nie wszystkie formaty) EN CLASS 1 EN

7 TOUCH TFT 7" GLAS Touch TFT 7 cal, poziomo / pionowo, szkło Wymiary (-0.05 / +0) (-0.05 / +0) ± potrzebne miejsce na przewód 16 2 śruby zgrzewane M3 x 10 płyta szklana płyta nośna ±0.1 potrzebne miejsce na przewód Prosimy zamawiać oddzielnie elementy mocujące potrzebne miejsce na przewód Przebicie płyty nośnej Wycięcie na płycie szklanej Aktualizacja / (-0.05 / +0) 91.4 R3 Obszar na płycie szklanej, który musi zostać wycięty podczas druku / sitodruku! REWIZJA a (-0.05 / +0) 122 V 1.3

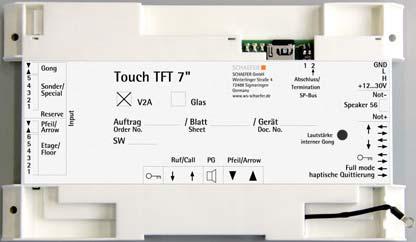

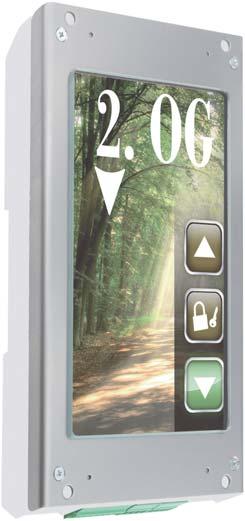

8 TOUCH TFT 7" V2A Touch TFT 7 cal, poziomo / pionowo, metal Dane Touch TFT 7" to podzespół składający się z wyświetlacza TFT o przekątnej ekranu 7" i touchpada o pojemnościowej zasadzie działania. Touch TFT 7" można stosować jako panel wokół przycisku przyzywającego, panel wyświetlania lub jako klawiaturę z kodami liczbowymi w panelu kombinowanym w celu zapewnienia kontroli dostępu. Pozycja montażowa poziomo lub pionowo (standard) Wsparcie kolorów kolory / RGB 16 Bit Wymiary 206 x 122 x 22 mm (h) / 122 x 206 x 22 mm (v) Powierzchnia wyświetlania 152 x 91 mm (h) / 91 x 152 mm (v) Rozdzielczość 800 x 480 pikseli (h) / 480 x 800 pikseli (v) A A B C D E F Przekątna ekranu 7 cal / 17.8 cm Jasność typ. 315 cd/m2 Mocowanie śruby zgrzewane M3 x 16 Napięcie zasilania Touch TFT 12 V V DC, wyrównany oświetlenia awaryjnego 12 V V DC, wyrównany, z separacją galwaniczną Pobór prądu prąd roboczy 12 V 250 ma 24 V 180 ma prąd spoczynkowy 24 V 60 ma (jasność 0 %) prąd awaryjny 12 V 120 ma Widok z tyłu karta microsd Wejścia / wyjścia 20 wejścia 12 V V DC 3 wyjścia 12 V V DC, maks. 500 ma możliwość przełączenia anoda / katoda 4 wyjścia 12 V V DC, maks. 500 ma wspólna katoda Okno szkło wandaloodporne 6 mm Sterowanie magistrala SP lub sygnały równoległe (Dual, gray, 1 z n) Biegunowość wspólna anoda lub katoda Technika przyłączeniowa zaciski śrubowe AWG mm2... kabel płaski 1.5 mm2 Zakres temperatur -25 C C (nie jest odporne na pare wodną) REWIZJA a Aktualizacja / V Wyposażenie HQ 56 Potwierdzanie Dotykowe Speaker 56 Głośnik PG 42 / PG 56 Procesor-Gong PS 42 V2A Power Saver Button Module Display Module Procesor-Gong Systemy magistrali opcjonalnie: przetwornik dźwięków materiałowych do potwierdzania dotykowego strona V. 1.8 opcjonalnie: głośnik do korzystania z wewnętrznego gongu na życzenie opcjonalnie: zewnętrzny gong strony II opcjonalnie: moduł czujnika oszczędności energii na życzenie opcjonalnie: Button Module / Display Module na życzenie Konfiguracja Liczba kondygnacji Gong Pamięć do zapisu danych Komunikaty specjalne Strzałki Grafika ekranu Obsługiwane formaty Zgodność z normą fabrycznie przez SCHAEFER GmbH lub na miejscu jako zintegrowane menu konfiguracyjne 63 piętra wewnętrzny gong zewnętrzny gong karta microsd 5 specjalnych tekstòw / grafiki (pełen ekran) góra / dół / góra-dół Pięć wstępnie zdefiniowanych wariantów układu graficznego dla kaseta wezwań, kaseta piętrowskazywacz, kaseta kontrola dostępu. Na zapytanie szaty graficzne dostosowane do potrzeb klienta. BMP, GIF także jako otwarte format (nie wszystkie formaty) EN CLASS 1 EN

9 TOUCH TFT 7" V2A Touch TFT 7 cal, poziomo / pionowo, metal Wymiary 61 90± R (-0.05 / +0) potrzebne miejsce na przewód śruby zgrzewane M3 x 16 R ±0.1 potrzebne miejsce na przewód Prosimy zamawiać oddzielnie elementy mocujące potrzebne miejsce na przewód Przebicie płyty frontowej REWIZJA a Aktualizacja / (-0.05 / +0) 91.6 V 1.5

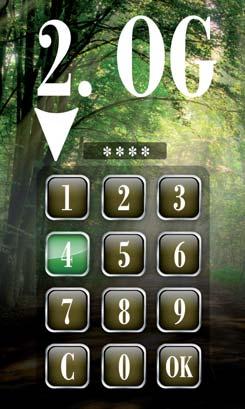

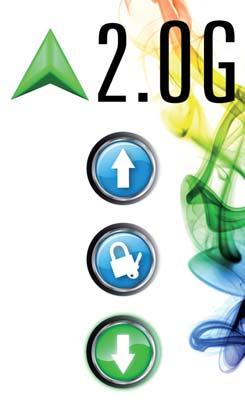

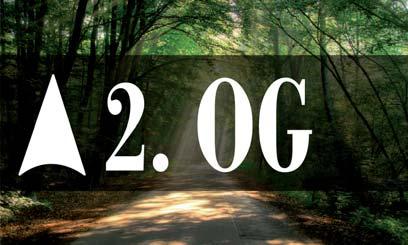

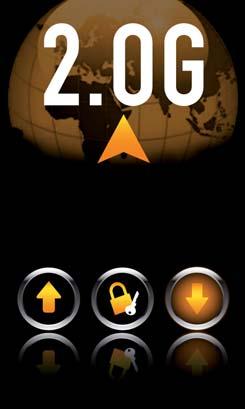

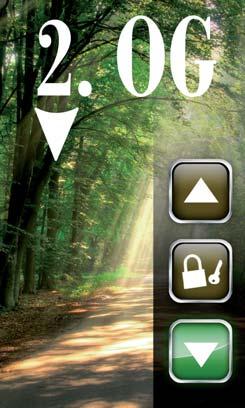

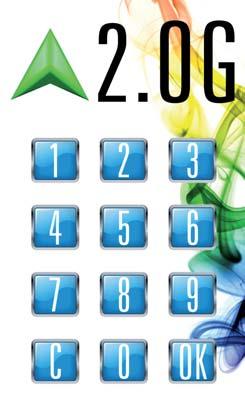

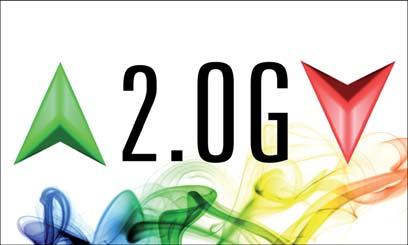

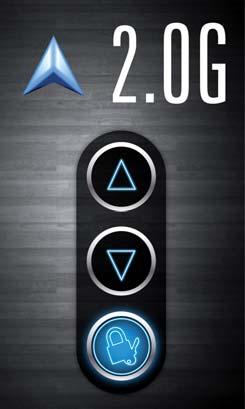

10 TOUCH TFT 7" Warianty układu graficznego Wzòr 1 Wzòr 2 Wzòr 3 REWIZJA a Aktualizacja / V 1.6

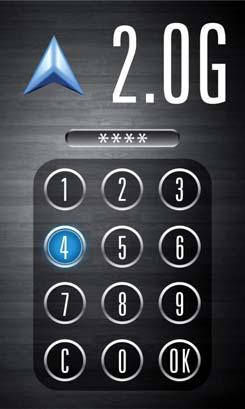

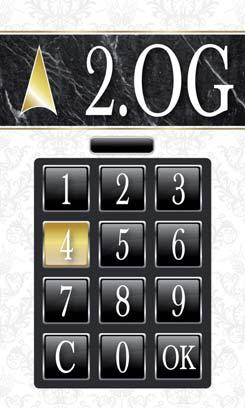

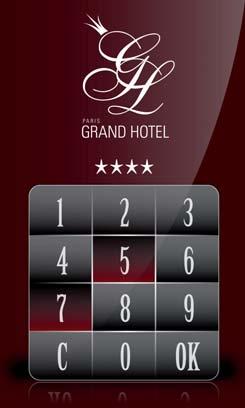

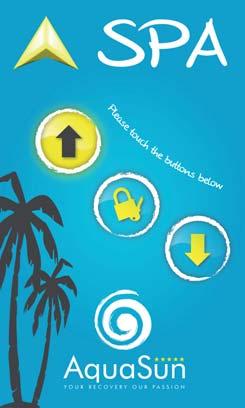

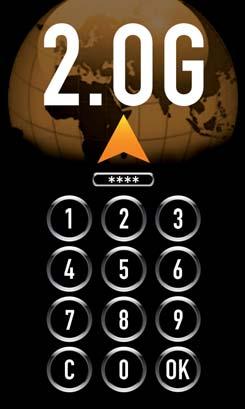

11 TOUCH TFT 7" Warianty układu graficznego Wzòr 4 Wzòr 5 Wstępnie zdefiniowane układy graficzne 1 do 5 są już zapisane na urządzeniu Touch TFT 7" i można je na nim bezpośrednio ustawić. Wszystkie typy grafiki można skonfigurować za pomocą przycisku z kluczem lub bez, a także przy pomocy sterowania 1- i 2-klawiszowego. Układy graficzne dostosowane do potrzeb klienta z logo firmy, indywidualnym tłem, strzałkami i przyciskami są dostępne na zapytanie. Przykłady układów graficznych wg dostosowanych do potrzeb klienta. REWIZJA a Aktualizacja / V 1.7

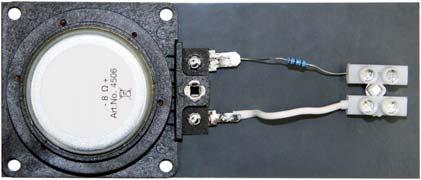

12 WYPOSAŻENIE TOUCH TFT 7" HQ 56 Potwierdzanie Dotykowe Dane Opis przetwornik dźwięków materiałowych do potwierdzania dotykowego Opòr elektryczny 8 Ohm Temperatura pracy -25 C +65 C Mocowanie śruby zgrzewane M3 x 8 / M3 x 20 Widok z tyłu Montaż Wymiary płyty frontowej / płyty nośnej (3) śruby zgrzewane M3 x ±0.1 4 śruby zgrzewane M3 x 8 22 REWIZJA a Aktualizacja / ±0.1 płyta izolacyjna V 1.8 Prosimy zamawiać oddzielnie elementy mocujące.

13 Lift Info System 2

14

15 liftinfosystem

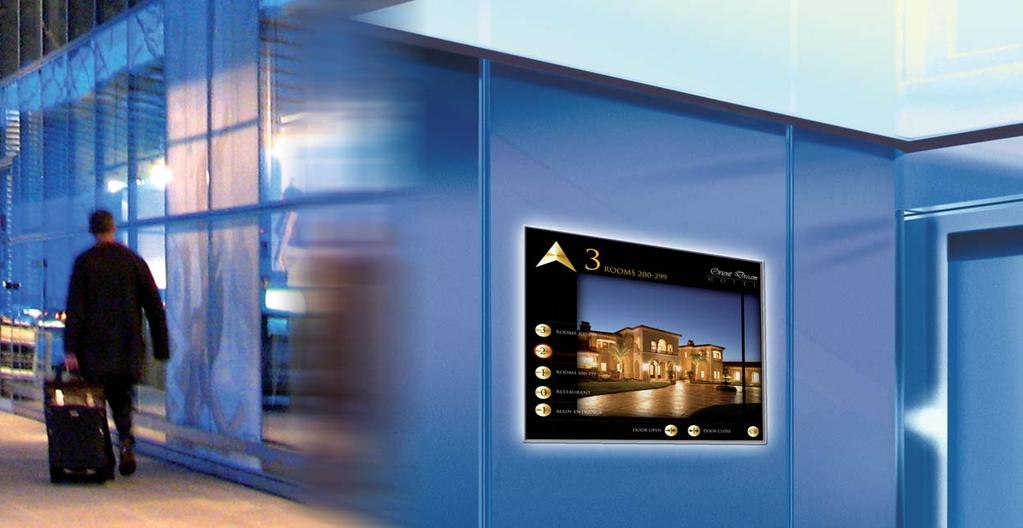

16 Doskonale informować. Wymiernie korzystać.... w holu... w dźwigu... w foyer 2

17 Sukces poprzez informacje Serdecznie witamy stanie się realnie namacalnym czynnikiem przybliżającym sukces. Pod wpływem stale rosnącego napływowi bodźców, szukamy zorientowanych na człowieka, pewnych i przystępnych informacji. W kompleksach wielokondygnacyjnych budynków i dźwigów przywykliśmy do... w punkcie informacyjnym kierowania poprzez systemy informacyjne i zarządzania. Właśnie połączenie ich wykorzystania w dźwigach jest wyjątkowo wymagające aktualnych informacji. Ważną rolę odgrywają przy tym aspekty komfortu i bezpieczeństwa. liftinfosystem spełnia te wymagania I oferuje Państwu szanse skorzystania z wymiernych korzyści: podołaj doznaniom, stwórz iluzje, zachwyć klientów i gości.... w budynku Wykorzystaj ukierunkowane informacje do osiągnięcia sukcesu! 3

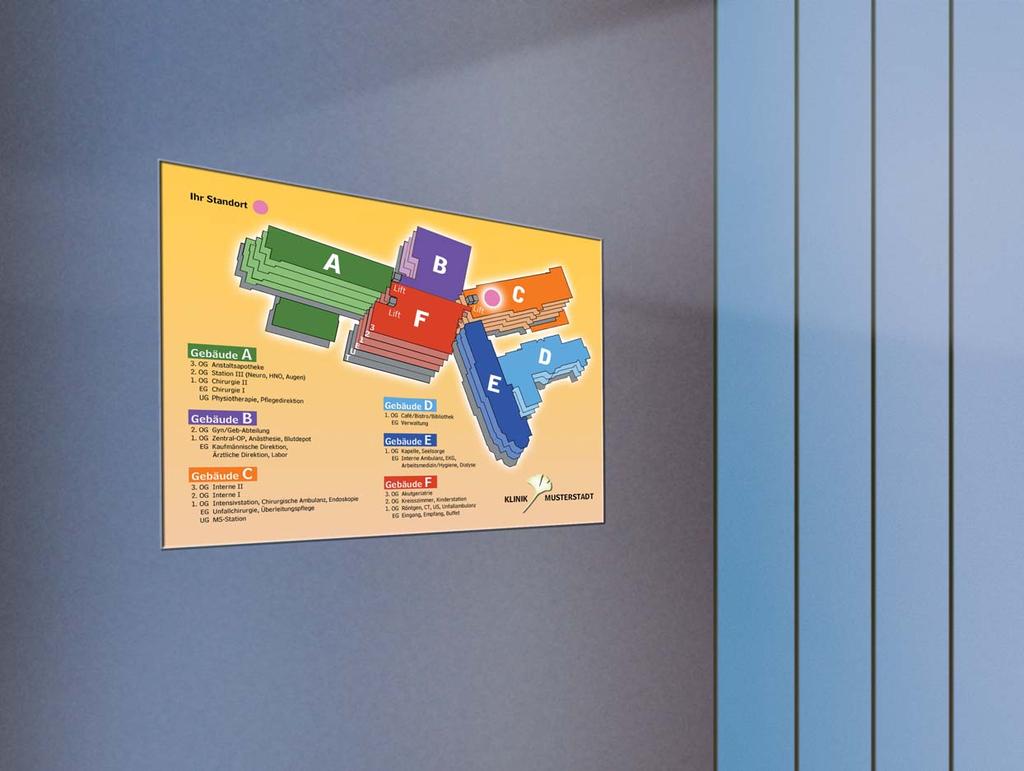

18 Informowanie, nawigowanie, sterowanie w jednym systemie. Klasyczny dźwig i informacja o piętrach Informacje najemców z każdego piętra Informacje dla pracowników Wizja staje się rzeczywistością Drogowskaz dla Państwa gości i wymierny rezultat dla Państwa. SCHAEFER łączy różne obszary budynku jednym, powszechnie przyjętym systemem prezentacji i informacji. Z hallu poprzez kabinę windy do poszczególnych pięter, są indywidualnie zaprojektowane i połączone najnowocześniejszą wizualną techniką medialno-informacyjną. liftinfosystem oferuje użytkownikom wind codziennie aktualne informacje i optymalne ukierunkowanie jak również obsługę elementów sterujących obsłudze systemu zarządzania obiektem. Otwiera to drogę od tradycyjnego przedstawienia prostych informacji w postaci tekstu lub grafi ki do interaktywnego korzystania z podawanych na bieżąco informacji. Nie jest problemem zaoferowanie technik orientacji w budynku przy pomocy 2- i 3-wymiarowych planów budynku, skrócenie poczucia upływu czasu jazdy lub oczekiwania poprzez odtwarzanie wideo, jak również przedstawienie sposobu zachowania się w przypadku awarii. Przy połączeniu online cały świat internetu jest dla użytkowników do dyspozycji. Krótko mówiąc skok technologiczny w zakresie przyjazności użytkowania, akceptacji i co jest nie do pominięcia, możliwości wykorzystania informacji w celu ekonomicznego sukcesu. Reklamy podnoszące dochód Strumieniowa TV Zastąpienie tradycyjnych funkcji jak potwierdzenie wezwania lub sygnałów specjalnych Możliwa rozbudowa modułowa Videostreaming i TV w kabinie Zmiana języka poprzez wyświetlacz 4

19 5

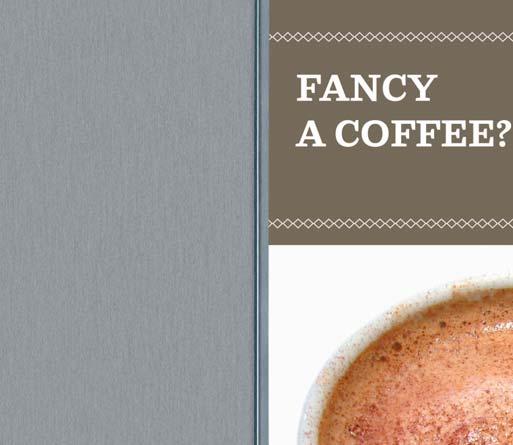

20 Zarabiaj w windzie Lassen Sie sich verwöhnen in unserem Beauty Spa... Reklama... Wiadomości... Rozrywka Od informacji do Infotainment Co powstrzymuje Państwa przed 30 % wzrostem obrotów w wellness? Poprzez informacje i spoty reklamowe liftinfosystem bawi i informuje Państwa gości i klientów, aktualnymi wskazówkami, kursami akcji lub sprytnym przedstawieniem Państwa przedsiębiorstwa już od samego wejścia aż do sal konferencyjnych czy też z holu do kabiny windy. Motywuje Państwa pracowników wskazaniem jadłospisu na stołówce lub w porę o zebraniu całego zespołu. Oferuje Państwa gościom obsługę przy wynajmie samochodów lub informuje zainteresowanych sportem o wynikach rozgrywek światowej ligi. Wyobraźcie sobie Państwo wesołą reakcję gości hotelowych, gdy zobaczą w windzie krótką informację Drodzy Goście, na zewnątrz pada deszcz. Na spacer otrzymacie w recepcji parasol. Pełen zachwyt klientów i konkretne korzyści dla Państwa. Podobnie jak możliwość wynajęcia czasu reklamowego partnerskiej fi rmie ciekawe refinansowanie lub zaoferowanie połączonej kampanii reklamowej. Puśćcie wodze fantazji! Wykorzystajcie wielką okazję jaką oferuje system! Teraz dla Państwa wymiernych korzyści ekonomicznych i zdobycia wizerunku w oczach zadowolonych klientów. Większy obrót poprzez aktualne, ukierunkowane informacje i reklamy Informacje dla współpracowników, jako wspomaganie motywacji Refinansowanie poprzez wynajmowanie powierzchni reklamowej Wzrost wartości dźwigu Oczarowanie multimediami gości i uczestników Jednoczesne informacje z rozrywką 6

21 7

22 Z dźwigu w świat budynku: móc więcej. Przykładowa konfiguracja systemu zarządzania budynkiem 1 Informacje dla pracowników 1 KAWIARNIA i gości, rozrywka, reklama BIURO BIURO 2 Informacje dotyczące obsługi / pięter / rozmowa / reklama BIURO BIURO BIURO FOYER TECHNIK LIFT LIFT 5 KONFERENCJA KONFERENCJA 1 Wskazania windy i informacje dot. pięter Cyfrowe tabliczki przy drzwiach z informacjami dla uczestników konferencji WEJŚCIE 5 Wspólna informacja dla budynku (system wskazujący Mobilne multimedia drogę) Od informacji z dźwigu do kompleksowego systemu zarządzania budynkiem. Dla architektów, projektantów i administratorów budynków obok formy i zagadnień technicznych dominującą rolę odgrywa przyjazność urządzeń dla użytkowników. Czy to w garażu podziemnym, w holu lub w dźwigu, wizualne rozwiązania medialne, centralnie aktualizowane i sterowane są rozwiązaniem przyszłości: wielofunkcyjny system mulitmedialny, będący w stanie dokumentować i aktualizować informacje a następnie je w prosty i przystępny sposób prezentować. Czy to ważną informację, dyskretną rozmowę, osobiste pozdrowienia, reklamy czy może wykorzystanie sal konferencyjnych liftinfosystem wyznacza nowe szlaki w zarządzaniu personelem, marketingu i obsłudze. Perfekcyjny nośnik dla budynków biurowych, hoteli, klinik, centrów konferencyjnych, dworców, lotnisk, centrów handlowych, budynków ogólnodostępnych, muzeów Intuicyjna i szybka nawigacja w budynku Trójwymiarowe plany 8

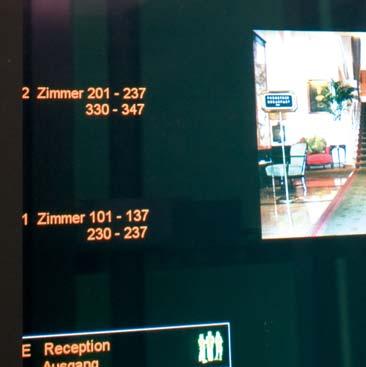

23 ... w holu... przed sala konferencyjną... stale aktualne 9

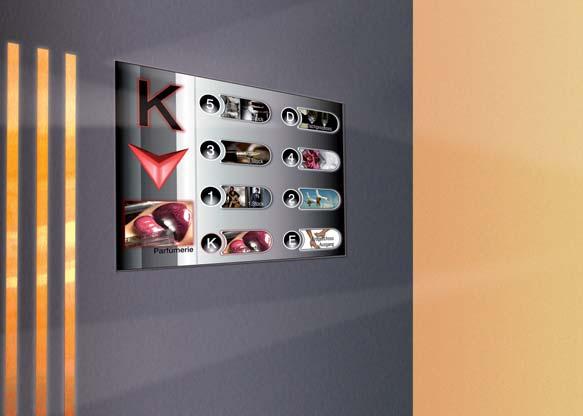

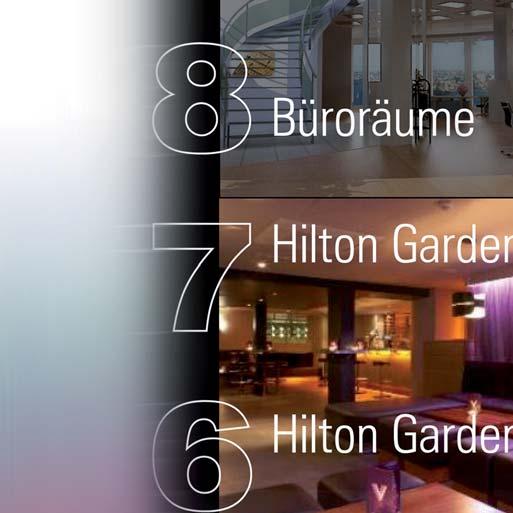

24 Indywidualna treść, indywidualny design. Prezentacja staje się indywidualna Dowolnie ukształtowany projekt zewnętrznej powłoki zgodnie z designem Państwa przedsiębiorstwa. liftinfosystem poprzez różnorodne stopnie rozbudowy, oferuje nieomal nieograniczone możliwości kształtowania, zarówno wewnętrzne jak również zewnętrzne. Informacje o kondygnacjach zaprojektowane według własnej wizji, skutecznie umiejscowienie reklamy z dodatkowo oferowanymi usługami, z wideoklipami w celu poznania własnego obszaru Design paneli, wyświetlaczy i kolumn perfekcyjnie zintegrowany z architekturą budynku Indywidualne rozmieszczenie zgodnie z Państwa życzeniami i designem przedsiębiorstwa Własna reklama i reklama marki Wskazówki dla uczestników imprez hotelowego wellness lub zapoznania gości z aktualnymi nowościami wszystko opracowane intuicyjnie i absolutnie indywidualnie ukształtowane. Oczywiście, same monitory są tak dopasowane do różnych paneli sterowania windy i obiektów prezentacji, że adaptują się doskonale do istniejącej architektury budynku. 10

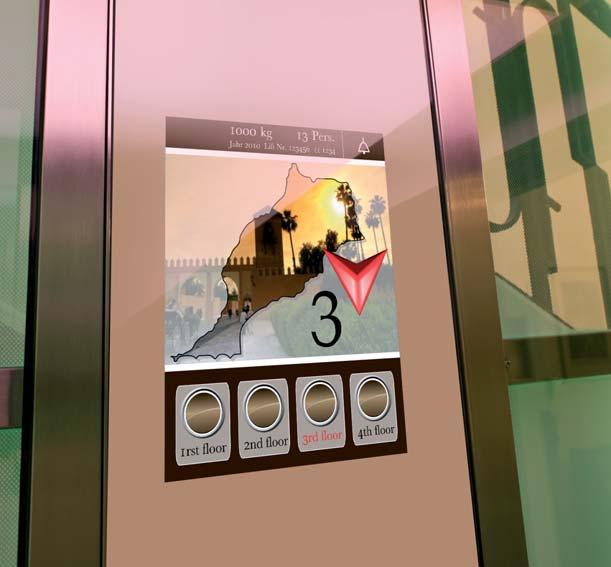

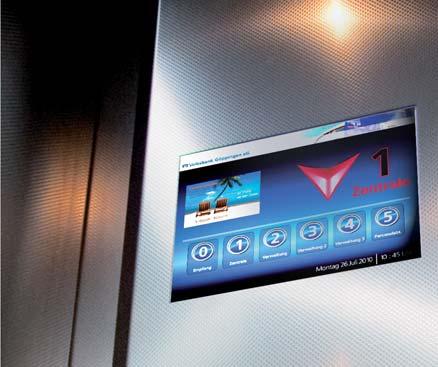

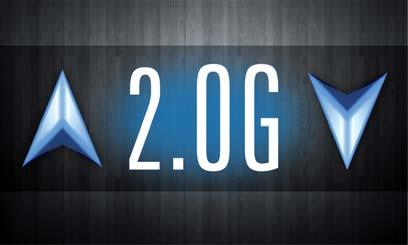

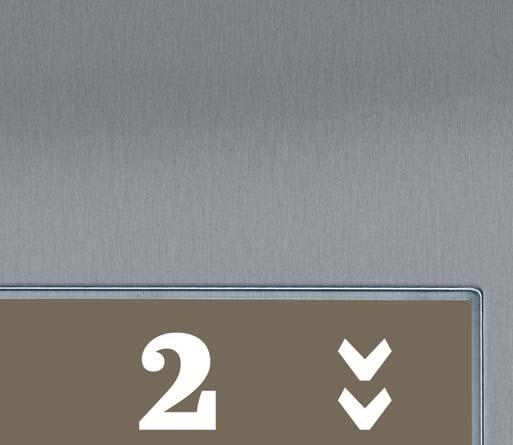

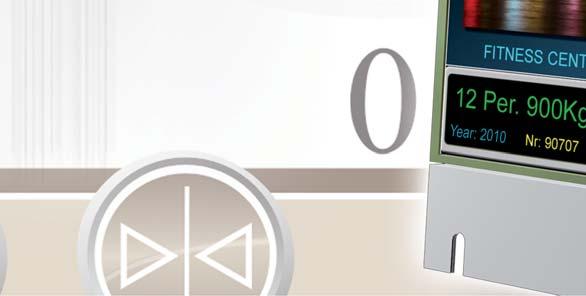

25 TFT produkt bazowy Przystępna cenowo alternatywa Przykład LIS TFT Sterowanie dźwigu Sygnały sterujące Wszystkie sygnały sterujące jak położenie, strzałki, wsk. przeciążenia itd. są pokazywane na wyświetlaczu Z każdym piętrem może zostać związne zdjęcie lub logo najemcy Możliwe odtwarzanie krótkich plików wideo Możliwośc odtwarzania dźwięku Maszynownia Kabina windy Prosta instalacja 11

26 Architektura systemu. Decydują Państwa wymagania. Modularnośc systemu LIS-Box Przykład LIS 1 Brak połączenia ze sterowaniem Monitor służy do przedstawienia ogólnych informacji Możliwe odtwarzanie krótkich wideoklipów reklamowych lub prezentacji Zmiany oprogramowania bezpośrednio z panelu PC Kabina dźwigu Możliwośc odtwarzania dźwięku Opcjonalnie możliwe rozszerzenie do LIS 3 Przykład LIS 2 Sygnały sterujące LIS-Box Wszystkie sygnały sterujące jak położenie, strzałki, wsk. przeciążenia itd. są pokazywane na wyświetlaczu Zmiany oprogramowania bezpośrednio z panelu PC Możliwe odtwarzanie krótkich Sterowanie dźwigu Maszynownia Kabina dźwigu wideoklipów reklamowych lub prezentacji Możliwośc odtwarzania dźwięku 12

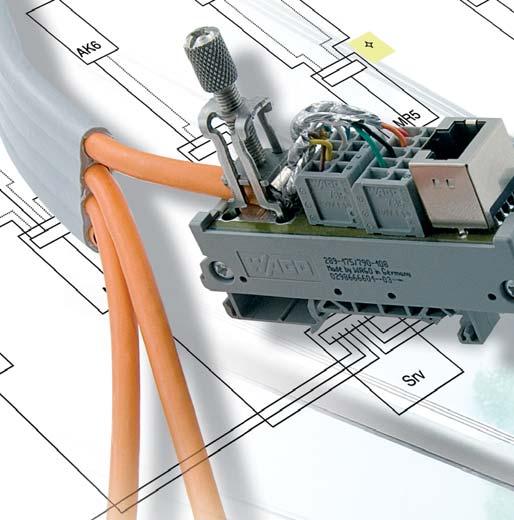

27 Siec 100 Mbit PC w sieci Przykład Wszystkie sygnały sterujące są pokazywane LIS 3 RJ45- gniazdo sieciowe Sterowanie dźwigu Maszynownia Kabel zwisowy sieci CAT 6e Sygnały sterujące LIS-Box Kabina dźwigu Zmiany oprogramowania z centralnego miejsca sieci Kolejni klienci mogą zostać przyłączeni do sieci w dowolnym momencie Możliwe odtwarzanie krótkich wideoklipów reklamowych lub prezentacji Możliwośc odtwarzania dźwięku Serwer Przykład LIS 4 Antena Strumieniowa TV Wszystkie sygnały sterujące są Siec 100 Mbit/specjalne wymagania na życzenie RJ45- gniazdo sieciowe DSL Kabel zwisowy sieci CAT 6e Sygnały sterujące Zdalne zarządzanie LIS-Box pokazywane Na monitorze można odtwarzac TV Poprzez zdalne zarządzanie systemem można w dowolnym momencie aktualizować oprogramowanie, uzyskać wsparcie jak również zdalnie zarządzać systemem Zmiany oprogramowania z Sterowanie dźwigu Maszynownia Kabina dźwigu dowolnego miejsca sieci Możliwe odtwarzanie krótkich wideoklipów reklamowych lub prezentacji Możliwośc odtwarzania dźwięku 13

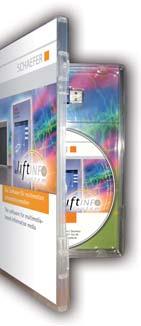

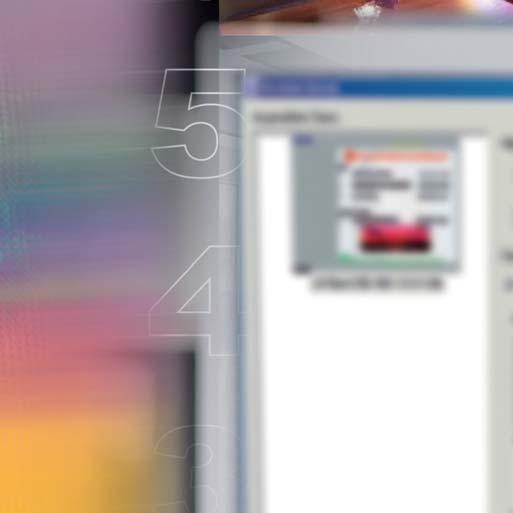

28 Oprogramowanie dla multimedialnych źródeł informacji. Przekonywująco wszechstronny talent Oprogramowanie do zarządzania treścią z najłatwiejszą obsługą. Idealne rozwiązanie oprogramowania dla informacji i rozrywki w windzie. Podłączone do sterowania windą może zatem przedstawiać zarówno informacje o piętrze jak również tekst i obraz, jak na przykład reklamy. Odtwarzanie dźwięku jest także możliwe. Aktualizacja może być wykonana z komputera lub bezpośrednio z kabiny. Wymagania sprzętowe liftinfosystem - oprogramowanie do edycji System operacyjny: Windows 2000 / XP / 2003 / 7 /... Procesor: Pamięć podręczna: Dysk: Karta grafi czna: od Pentium IV, zalecany Dual-Core od 512 MB, zalecane 2048 MB od 20 GB 16 MB, 1024 x 768 pikseli, zalecane 128 MB, 1280 x 1024 pikseli Siec: Siec LAN (TCP/IP) Obsługiwane funkcje Poprzez sygnały sterujące z dźwigu jak i zależnie od zegara (data/czas) Dowolnie programowalne funkcje zależnie od terminu/ czasu Przedstawianie wszystkich znanych formatów obrazu Dowolnie rozplanowanie układu tła Przedstawienie sygnałów ze sterowania Dołączana data/godzina Płynący tekst Powiązanie z wideoklipami Strumieniowa TV, dźwięk, kamera internetowa Zmiana języka Możliwe zapowiedzi głosowe Obsługa dotykowa terminali Konfigurowalna większa liczba użytkowników i uprawnień Każdy klient w windzie lub w holu może być obsługiwany indywidualnie Doskonały dla zaawansowanych systemów informatycznych, do budowy systemów multimedialnych (cyfrowe oznakowanie drzwi, zarządzanie zasobami ludzkimi) 14

29 15

30 Państwa Pakiet składa się z techniki i kompetencji. Zakres naszych usług Planowanie Instalacja/Uruchomienie Szkolenia Zdalne zarządzanie oprogramowaniem Konserwacja na miejscu Wszechstronne rozwiązania z jednego Za innowacyjnymi rozwiązaniami muszą stać pewni partnerzy. Obecnie aby klient był zadowolony potrzebne jest konsekwentne i zorientowane na użytkownika kompleksowe rozwiązanie. Dlatego liftinfosystem bazuje na perfekcyjnej kombinacji modułowej techniki swych komponentów, atrakcyjnego designu paneli, kolumn, wyświetlaczy jak również indywidualnie dopasowanym pakietom usług. Od pierwszej porady przy zapytaniu o wszystkie wchodzące w grę wymagania, poprzez rozwój specyfi cznych dla klienta pakietów oprogramowania, tła monitorów, aż po kompletną rozbudowę i uruchomienie urządzeń. SCHAEFER służy pomocą jako niezależny partner. I nie tylko w zakresie zagadnień technicznych, lecz również przy tak ciekawych zagadnieniach jak refi nansowanie systemu poprzez spoty reklamowe lokalnych lub międzynarodowych przedsiębiorstw i marek. Oczywiście przeszkolenie pracowników i późniejsza obsługa serwisowa należy do kompletnych pakietów SCHAEFER-a. 16

31 Planungshilfe liftinfosystem Skorzystaj z praktycznych narzędzi do planowania. 17

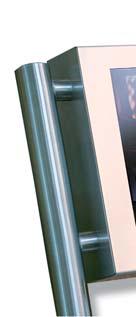

32 Indywidualne rozwiązania dla każdego zastosowania. Portfolio produktu nie pozostawia wiele do życzenia Przekonywający design i doskonałe funkcje. Obok technicznej doskonałości i konstrukcji wybiegających w przyszłość decydującą rolę dla produktów SCHAEFER-a od- grywa atrakcyjny design. Czy to ekskluzywny wygląd kolumn, służący przyciąganiu uwagi w hallu, indywidualnie ukształtowany panel kabiny dźwigu, łatwo dostrzegalny monitor czy elegancki punkt informacyjny systemy wizualne od SCHAEFER-a zawsze przyjmują fascynującą postać i są dopasowane do Państwa życzeń, architektury budynku i designu przedsiębiorstwa. Zachęcamy do rozmowy z nami na temat Państwa osobistych koncepcji. Kolumny z funkcją dotykową liftinfosystem w kabinie windy 18

33 19

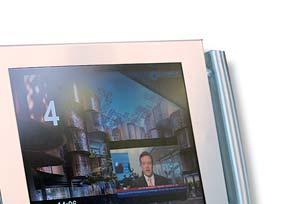

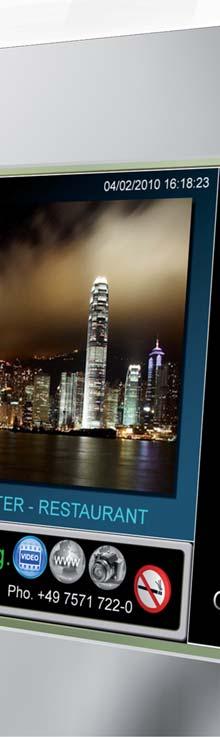

34 Najnowocześniejsza technika cyfrowa: podstawą dla bezpieczeństwa inwestycji. Kompletny pakiet Wysokiej jakości wyświetlacze LCD-/TFT w wielu rozmiarach 10,4 do 42. Zależnie od zastosowania, na życzenie dowolna wielkość obrazu. Monitory te przekonują nie tylko swoją techniczną jakością, wariantom wyposażenia i wspaniałym przedstawianiem obrazu lecz również indywidualnie ukształtowaną różnorodnością materiałów, powierzchni, kolorów i niewielką głębokością zabudowy Monitor Sieciowy kabel zwisowy - CAT6e Połączenie pomiędzy kabiną i PC/serwerem Moduł przyłączeniowy / moduł przekaźnika Panel-PC Moduł LAN 16-I/O Przyłącze poprzez LAN do centrali sterowania LIS-kompletny zestaw Dostępny w dwóch wielkościach: 500 x 500 x 120 mm (IP 54) 400 x 400 x 120 mm (IP 21) Łącznik Podłączenie wielu paneli PC do jedynego serwera 20

35 Pierwszorzędna technologia dotykowa Technologia pozbawiająca lęku przed kontaktem Generacja ekranów dotykowych jest już wyświetlaczami nieodzownymi w części życia codziennego. Winda nie jest wyspą. liftinfosystem z SCHAEFER łączy rozległe peryferja całego budynku. Wolnostojące stanowiska, w holach i salach konferencyjnych, zainstalowane ekrany, wyświetlacze wbudowane w ściany są połączone w sieć dla pełnej informacji i kontroli. Sterowane indywidualnie, pozwala zaopatrywać ekrany w fakty, reklamy lub dane obłożenia pomieszczenia. Elegancki wygląd - w połączeniu z funkcjonalnością. Urządzenia o dużym natężeniu ruchu, takie jak terminale bankowe, kioski, automaty biletowe i systemy kopiujące wykorzystują techniczne właściwości ekranu dotykowego. Przyjazna dla użytkownika koncepcja obsługi i intuicyjna obsługa jest postrzegane jako przyjemna i zwykle nie wymaga dalszego wyjaśnienia. To pozwala niedoświadczonym użytkownikom na dziecinnie proste korzystanie z liftinfosystems. lub tworzywa sztucznego, dzięki czemu użytkownik nie ma bezpośredniego kontaktu ze sprzętem. Tak więc wykorzystanie technologii dotykowej w nowym środowisku jest możliwe bez ryzyka związanego ze stanem pogody, wandalizmem lub narażeniem na zanieczyszczenia. Wprowadzenie danych może być nawet w rękawiczkach, ciężkim narzędziem lub podręcznym sprzętem. Dostępny do 42. Ekrany dotykowe umożliwiają interakcje, oferują wiele poziomów nawigacji i są idealne do zastosowań o bardzo wysokich obciążeniach: ze względu na zastosowanie innowacyjnej pojemnościowej technologii nie jest dotykany sam czujnik, ale trwałe i wymienne powierzchnie czołowe. Czujnik dotyku znajduje się za arkuszem ze szkła hartowanego Uwaga: Otwieranie drzwi i przyciski alarmowe nie powinny zostać uwzględnione w zakresie funkcji ekranu dotykowego. Zalecana jest wersja mechaniczna. 21

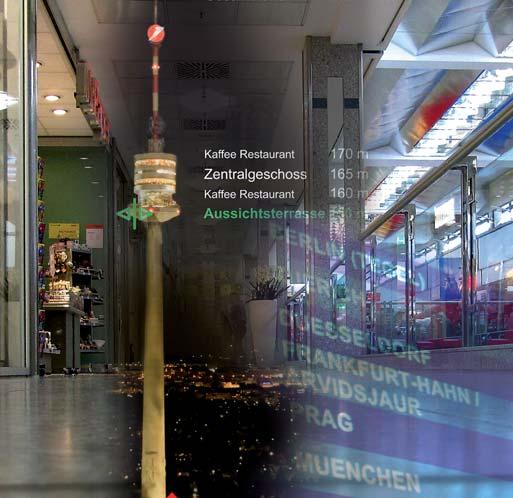

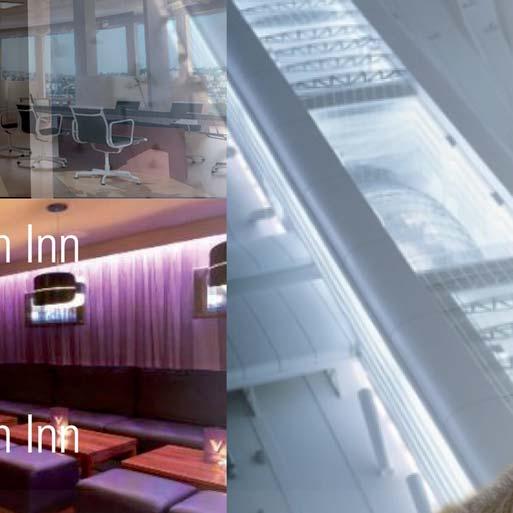

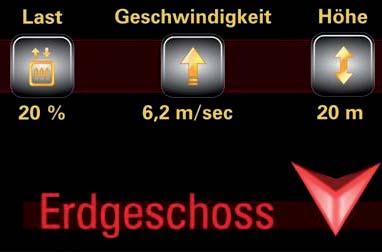

36 Rzeczywiste zastosowanie systemu wskazuje na gwarancje jego funkcjonalności. Praktyka - dowodów jakości Wielu klientów na świecie już osiąga zyski dzięki liftinfosystem.... Wyświetlanie w rzeczywistym ruchu W różnorodnych konfiguracjach rozbudowy systemy pracują w różnych obszarach zastosowań ku zadowoleniu użytkowników i obsługi. Od szczególnie przyjaznym użytkownikowi informacji o kondygnacji w budynkach użyteczności publicznej, jak dworce, lotniska i stadiony do rozległych systemów informacji i reklamy w międzynarodowych hotelach, centrach kongresowych, tam wszędzie liftinfosystem, dzień po dniu, potwierdza swoją praktyczność. SCHAEFER udostępnia nowy potencjał swoim klientom. Wszelkie informacje na temat możliwości instalacji w Państwa budynku i wynikających z tego zalet przedstawimy Państwu podczas bezpośredniego spotkania. Systemy są już zainstalowane w następujących miejscach: dworce stadiony piłkarskie hotele banki lotniska centra konferencyjne budynki biurowe statki 22

37 Wszystko z jednego źródła: dbamy o bezpieczeństwo Umowa serwisowa W umowie serwisowej konserwacja przez profesjonalistów dla beztroski klinetów. Umowa serwisowa z SCHAEFER-a zapewnia profesjonalną, elastyczną realizację zadań związanych z obsługą. Jako solidny i kompetentny partner, oferujemy kompleksowe zabezpieczenie w postaci pełnego pakietu usług. Perfekcyjny technicznie i niezawodny system informacyjny chroni przed znaczną utratą dochodów i utratą wizerunku. Profesjonalna konserwacja, oszczędzi komplikacji i podniesie trwałośc liftinfosystems. Dlatego też oferujemy wysokiej jakości części zamienne i doskonale dopasowane pakiety usług. Najważniejsze że lojalność w stosunku do jakości - są u SCHAEFER-a dostępne w rozsądnych cenach. Pełna konserwacja Zdalne zarządzanie Konserwacja częściowa Standardowe usługi (wliczone w zakup liftinfosystems) Hotline poniedziałek - piątek 7-22* w cenie płatne w godz poniedziałek - piątek* płatne w godz poniedziałek - piątek* płatne w godz poniedziałek - piątek* Roczny Check-Up w cenie płatny w cenie płatny Serwis na miejscu koszty podróży zależne od regionu Czas reakcji w ciągu godzin* w ciągu 72 godzin* Zdalne zarządzanie naprawa i konserwacja poprzez zdalną diagnostykę / utrzymanie w cenie płatny płatny płatny naprawa i konserwacja poprzez zdalną diagnostykę / utrzymanie w cenie w ciągu 5 dni roboczych* płatny, koszty podróży w określonym czasie rozliczenie za godzinę Części zużywające się w cenie płatny płatny płatny Dostępność części zamiennych godziny w określonym czasie w określonym czasie w określonym czasie Szkolenia na miejscu 1 godzina w cenie płatny 1 godzina w cenie płatny Przekwalifikowanie 3 godziny w cenie płatny płatny płatny Obsługa aplikacji w cenie w cenie w cenie płatny * w dni robocze, z wyłączeniem świąt Aby uzyskać szczegółowe informacje prosimy o kontakt z naszym działem handlowym. Otrzymacie tam Państwo szcze- gółowe informacje na temat zakresu usług i cen. 23

38 People in Motion SCHAEFER GmbH Winterlinger Str Sigmaringen Germany Phone Fax info@ws-schaefer.de SCHAEFER GmbH 08/2011 Zmiany techniczne i poprawki zastrzeżone Źródło zdjęc:
