1 Wcześniejsze produkty

2 Spares / Części zamienne Innowacje wynikające z tradycji to jedna z maksym firmy SCHAEFER GmbH. Ciągły rozwój w obszarze techniki, wykorzystywania nowoczesnych metod wytwarzania i wyznaczający nowe kierunki design, który swymi formami zmienia i poszerza paletę produktów. Jednak czasami mamy ochotę sięgnąć po coś sprawdzonego. Niekiedy cześci zamienne pomagają przeprowadzić niedrogą naprawę. Innym razem to stary produkt jest optymalnym rozwiązaniem. W tym rejestrze znajdziecie Państwo klasykę produktów SCHAEFER, która nadal jest dostępna, jako całość lub podzespoły do wykorzystania lub przeprowadzenia naprawy. Nasz dział sprzedaży chętnie doradzi Państwu w sprawach dostępności i alternatywnych rozwiązań. 1.2

3 PM 42 HF Piętrowskazywacz z matrycą punktową Opis Piętrowskazywacz z matrycą punktową z wysokością znaków.5 mm Napięcie zasilania 24 V DC (± 1 %) Napięcie sterowania 9 V 3 V DC Pobór prądu 15 ma 75 ma Rozdzielczość 5 x 7 punkty na znak Natężenie światła Piętrowskazywacz 45 mcd Polaryzacja Wsp. anoda lub wsp. katoda Technika przyłączeniowa AWG 28 Przewód płaski Wykonania okien F 4848, F 9948, F 6434 czerwone opcjonalnie Okno ESG, okno wg II Enkoder, konektor II. 1.6 II Widok z tyłu 2 74 ø DMD 27 II. 1.2 II

4 ES 42 Elektroniczny włącznik kluczykowy Opis Elektroniczny włącznik kluczykowy ES 42 rozpoznaje klucze (transpondery) z odległości kilku centymetrów. Urządzenie to może zastąpić konwecjonalny włącznik kluczykowy lub-przycisk. W miejsce tradycyjnego klucza stosowane są transpondery w celu (bezdotykowej) obsługi ES 42. Możliwości konfiguracji Funkcja przycisku 3 sek. czas impulsu Funkcja przycisku.3 sek. czas impulsu Funkcja przycisku czas impulsu dowolnie długi (przekaźnik włączony, dopóki transponder jest zbliżony) Funkcja włącznika REWIZJA a 1 przekaźnik (bezpotencjałowy zestyk przełączny) 2 przekaźniki (bezpotencjałowe zestyki przełączne) 1.4

5 ES 42 Transponder Karta ISO Klucz-transponder jest dostępny w 3 wariantach: karta ISO KeyCard breloczek KeyTag breloczek BlueTag Wszystkie 3 warianty posiadają identyczne funkcje. KeyTag Każdy z kluczy-transponderów jest unikalny dzięki swemu niepowtarzalnemu kodowi. Pojedyncze transpondery mogą zostać usunięte z pamięci ES42. Później dodawane transpondery zostają zaprogramowane na ich miejsce. ES 42 może pomieścić do 156 transponderów o różnych kodach. BlueTag Opcjonalnie Na życzenie klucze-transpondery są dostępne z jednakowym kodem. Kod ten jest zapisywany jedynie raz. ES 42 może obsługiwać dowolnie wiele transponderów z jednakowym kodem. A więc pojedynczyne transpondery nie mogą (n. p. przy utracie) zostać usunięte z pamięci. Po zaprogramowaniu ES 42 może obsługiwać później dodawane transpondery. Uwaga: Klucze-transponder z jednakowym kodem są dostępne jedynie w wariancie BlueTag. ES 42 są z reguły dostarczane wstępnie zaprogramowane, tzn. dołączone transpondery są umieszczone w pamięci ES 42 a wymagana konfiguracja włączona. Przy pomocy opcjonalnie dostępnych specjalnych kart funkcyjnych karty programowania karty resetowania karty kasowania konfiguracja ES 42 może zostać zmieniona. Własny design klienta dostępny jest na życzenie. 1.5

6 2 4 2 (3) ES 42 VII Style MT 28 Elektroniczny włącznik kluczykowy 42 VII Mocowanie śruby zgrzewane M3 x 2 Grubość płyty czołowej 2 mm 3 mm Technika przyłączeniowa AWG - 28 ES 42 VII Style MT 28 LR ES 42 VII Style MT 28 RLR 5 3 U = 24 V DC ± 8 % (wyrównany) Prąd spoczynkowy maks. 6 ma maks. 8 ma dla dwóch zwartych przekaźników Element przełączający U-przełączania = maks. 5 V DC I-przełączania = maks. 1 A P-przełączania = maks. 3 W Opcjonalne potwierdzenie LED.1 mm2 U = 3 V 1 mm2 2 I = 2 ma Zakres temperatur C +55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozeznawania ok..1 s Prosimy zamawiać oddzielnie elementy mocujące. Widok z tyłu RASTER śruby zgrzewane M3 x 2 przekaźnik ø2 ø24 ±.1 przekaźnik 2 Schemat połączeń Wycięcie przekaźnik 1 C1 NO1 NC1 przekaźnik 2 C2 NO2 NC2 24 V DC + - podświetlana krawędź L2 L1 R ø EKS 42 Style MT 28 I neutralne

7 2 ( 3 ) ES 42 IX Style MT 28 Elektroniczny włącznik kluczykowy 42 IX ES 42 IX Style MT 28 LR ES 42 IX Style MT 28 RLR Mocowanie śruby zgrzewane M3 x 2 Grubość płyty czołowej 2 mm 3 mm Technika przyłączeniowa.1 mm2 1 mm2 U = 24 V DC ± 8 % (wyrównany) Prąd spoczynkowy maks. 6 ma maks. 8 ma dla dwóch zwartych przekaźników Element przełączający U-przełączania = maks. 5 V DC I-przełączania = maks. 1 A P-przełączania = maks. 3 W Opcjonalne potwierdzenie LED.1 mm2 U = 3 V 1 mm2 2 I = 2 ma Zakres temperatur C +55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozeznawania ok..1 s 5 3 Prosimy zamawiać oddzielnie elementy mocujące. Widok z tyłu RASTER śruby zgrzewane M3 x ± przekaźnik 1 ø2 ø24 przekaźnik 2 Schemat połączeń Wycięcie przekaźnik 1 C1 NO1 NC1 przekaźnik 2 C2 NO2 NC2 24 V DC + - podświetlana krawędź L2 L1 R ø EKS 42 Style MT 28 I neutralne 1.7

8 ES 42 VII Style MT 42 Elektroniczny włącznik kluczykowy 42 VII Mocowanie klips Grubość płyty czołowej 2 mm 3 mm Technika przyłączeniowa AWG U = 24 V DC ± 8 % (wyrównany) Prąd spoczynkowy maks. 6 ma maks. 8 ma dla dwóch zwartych przekaźników Element przełączający U-przełączania = maks. 5 V DC I-przełączania = maks. 1 A P-przełączania = maks. 3 W Opcjonalne potwierdzenie LED.1 mm2 U = 3 V 1 mm2 2 I = 2 ma Zakres temperatur C +55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozeznawania ok..1 s Widok z tyłu RASTER przekaźnik ( 3 ) przekaźnik 2 Schemat połączeń Wycięcie przekaźnik 1 C1 NO1 NC1 przekaźnik 2 C2 NO2 NC2 24 V DC + - podświetlana krawędź L2 L1 R EKS 42 Style MT 42 I neutralne

9 ES 42 IX Style MT 42 Elektroniczny włącznik kluczykowy 42 IX Mocowanie Grubość płyty czołowej Technika przyłączeniowa klips 2 mm 3 mm mm2 1 mm2 U = 24 V DC ± 8 % (wyrównany) Prąd spoczynkowy maks. 6 ma maks. 8 ma dla dwóch zwartych przekaźników Element przełączający U-przełączania = maks. 5 V DC I-przełączania = maks. 1 A P-przełączania = maks. 3 W Opcjonalne potwierdzenie LED.1 mm2 U = 3 V 1 mm2 2 I = 2 ma Zakres temperatur C +55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozeznawania ok..1 s Widok z tyłu RASTER ( 3 ) przekaźnik 1 przekaźnik 2 Schemat połączeń Wycięcie przekaźnik 1 C1 NO1 NC1 przekaźnik 2 C2 NO2 NC2 24 V DC + - podświetlana krawędź L2 L1 R EKS 42 Style MT 42 I neutralne 1.9

10 41.5 ES 42 VII / IX ES 42 VII / IX, wandalizm Przy zabudowie ES 42 za panelem z V2A można opcjonalnie zrezygnować z otworu dla niego. Czytnik jest w takim przypadku przymocowany na śruby zgrzewane na wewnętrznej stronie panelu a na jego froncie umieszczone zostaje dowolne oznaczenie. Taki wariant jest korzystny na przykład z przyciskami o dużej powierzchni lub przy obcych produktach. Jest się wtedy niezależnym od ich odmiennego designu. Urządzenie od frontu, pozostaje niedostępne dla manipulowanie, a dodatkowo jest zabezpieczone przed wandalami, wodą i zabrudzeniem. Mocowanie śruby zgrzewane M3 x 2 Grubość płyty czołowej V2A, 2 mm Technika przyłączeniowa VII AWG Technika przyłączeniowa IX mm2 1 mm2 ES 42 VII U = 24 V DC ± 8 % (wyrównany) Prąd spoczynkowy maks. 6 ma maks. 8 ma dla dwóch zwartych przekaźników Element przełączający U-przełączania = maks. 5 V DC I-przełączania = maks. 1 A P-przełączania = maks. 3 W Zakres temperatur C +55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozeznawania ok..1 s śruby zgrzewane M3 x ES 42 IX oznaczenie płyty czołowej EKS 42 VP I. 8.

11 ES 42 VII / IX ES 42 VII / IX, zastosowanie wielokrotne Umieszczenie wielu ES 42 w jednym panelu jest możliwe. Każdorazowo powinny zostać spełnione następujące założenia: wykonanie ES 42, Styl MT 42 odstęp minimalny 84 mm (horyzontalnie i wertykalnie) Montaż wykonany z wykorzystaniem specjalnego ekranowania dla każdego ES 42. Ekranowanie jest montowane do ściany czołowej przy użyciu specjalnych śrub śruby zgrzewane M3 x

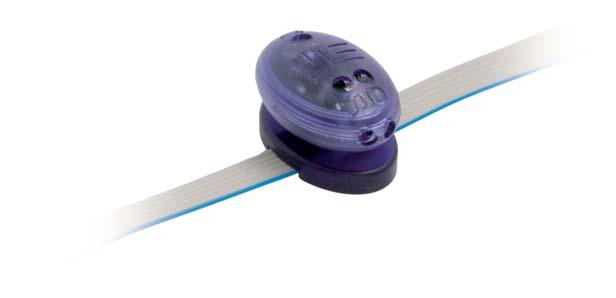

12 ES-Mega / MegaBeans System kontroli dostepu ES-Mega jednostka centralna MegaBean moduł łączeniowy Opis System składa się z jednostki centralnej ES- Mega, i wielu MegaBeans, które mogą zostać przyłączone do kasety, panelu itp. Zarządzanych jest do 255 transponderów o różnych kodach. Każdy uprawniony transponder może obsługiwać dowolną kombinację przyłączonych jednostek dyspozycji (MegaBean + przycisk). Opcjonalnie przebieg odczytu może być w ES- Mega potwierdzany optycznie. Sygnały dźwiękowe towarzyszą wszystkim działaniom, w szczególności przy dyspozycji poprzez swobodnie dostępny przycisk, gdy wcześniej nie został rozpoznany ważny transponder. Montaż jest możliwy zarówno bezpośrednio przy wytwarzaniu panelu, jak również przy doposażaniu istniejącej aplikacji dowolnego producenta, dopóki będą podane warunki elektryczne (napięcie, zapotrzebowanie prądowe potwierdzenia). Profil zastosowania daje się łatwo i szybko modelować na miejscu. Również kasowanie utraconych transponderów bez dodatkowego oprogramowania. 2 V 3 V DC Dopuszczalny prąd wyj. systemu maks. 2 A Temperatura robocza C + 55 C Liczba użytkowników maks. 255 Transponder 1.12

13 ES-Mega / MegaBeans Transponder Karta ISO Klucze-transpondery są dostępne w 3 wariantach: ISO-karta KeyCard Breloczek KeyTag Breloczek BlueTag Funkcje wszystkich 3 wariantów są identyczne. Każdy klucz-transponder jest unikalny poprzez swój jedyny, niezmienialny kod. Pojedyncze transpondery mogą być usuwane z pamięci ES-Mega, zaś później dodawane poprzez wprogramywanie na miejscu do ES-Mega. ES-Mega może zapisać do 255 różnych transponderów. KeyTag BlueTag Z reguły ES-Mega jest dostarczany wstępnie zaprogramowany, tzn. dostarczane transpondery są umieszczone w pamięci ES-Mega. Konfigurację MegaBeans można przeprowadzić na miejscu przy pomocy specjalnych kart funkcyjnych: Karta programowania Karta zerowania Karta kasowania Własny design klienta dostępny jest na życzenie. 1.13

14 ES-Mega VII Style MT 28 Jednostka centralna Prosimy zamawiać oddzielnie elementy mocujące. Widok z tyłu ES-Mega VII Style MT 28 LR ES-Mega VII Style MT 28 RLR Mocowanie śruby zgrzewane M3 x 2 (montaż do płyty czołowej) Grubość płyty czołowej 2 mm... 3 mm Technika przyłączeniowa AWG - 28 AWG 28 kabel płaski RASTER U = 24 V DC ± 8 % wyrównany Prąd spoczynkowy maks. 6 ma maks. 8 ma Element przełączający U-przełączania = maks. 5 V DC jedynie dla przyłącza I-przełączania = maks. 1 A potwierdzenia P-przełączania = maks. 3 W Potwierdzenie LED.1 mm2 U = 3 V 1 mm2 I = 2 ma 2 Zakres temperatur C + 55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozpoznawania ok..1 s śruby zgrzewane M3 x 2 nakrętka sześciokątna M3 2 (3) Przekaźnik 24 ø 2 ø Micro- Match Schemat połączeń Wycięcie C1 NO1 NC1 Micro-Match przekaźnik 24 V DC + - podświetlana krawędź L2 L1 R ø kierunek wtyczki dowolny 1.14 EKS 42 Mega Style MT 28 II. 5.4 neutralne

15 ES-Mega IX Style MT 28 Jednostka centralna Prosimy zamawiać oddzielnie elementy mocujące. Widok z tyłu ES-Mega IX Style MT 28 LR ES-Mega IX Style MT 28 RLR Mocowanie śruby zgrzewane M3 x 2 (montaż do płyty czołowej) Grubość płyty czołowej 2 mm... 3 mm Technika przyłączeniowa.1 mm2 AWG mm2 kabel płaski U = 24 V DC ± 8 % wyrównany Prąd spoczynkowy maks. 6 ma maks. 8 ma Element przełączający U-przełączania = maks. 5 V DC jedynie dla przyłącza I-przełączania = maks. 1 A potwierdzenia P-przełączania = maks. 3 W Potwierdzenie LED.1 mm2 U = 3 V 1 mm2 I = 2 ma 2 Zakres temperatur C + 55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozpoznawania ok..1 s RASTER śruby zgrzewane M3 x 2 nakrętka sześciokątna M3 24 ø 2 ø (3) Przekaźnik Micro- Match Schemat połączeń Wycięcie C1 NO1 NC1 Micro-Match przekaźnik 24 V DC + - podświetlana krawędź L2 L1 R ø kierunek wtyczki dowolny EKS 42 Mega Style MT 28 II. 5.4 neutralne 1.15

16 ES-Mega VII Style MT 42 Jednostka centralna Mocowanie Klips Grubość płyty czołowej 2 mm... 3 mm Technika przyłączeniowa AWG - 28 AWG 28 kabel płaski 5 6 Widok z tyłu U = 24 V DC ± 8 % wyrównany Prąd spoczynkowy maks. 6 ma maks. 8 ma Element przełączający U-przełączania = maks. 5 V DC jedynie dla przyłącza I-przełączania = maks. 1 A potwierdzenia P-przełączania = maks. 3 W Potwierdzenie LED.1 mm2 U = 3 V 1 mm2 I = 2 ma 2 Zakres temperatur C + 55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozpoznawania ok..1 s RASTER ( 3 ) przekaźnik Micro-Match Schemat połączeń Wycięcie C1 NO1 NC1 Micro-Match przekaźnik 24 V DC + - podświetlana krawędź L2 L1 R kierunek wtyczki dowolny 1.16 EKS 42 Mega Style MT 42 II. 5.5 neutralne

17 ES-Mega IX Style MT 42 Jednostka centralna Mocowanie Klips Grubość płyty czołowej 2 mm... 3 mm Technika przyłączeniowa.1 mm2 AWG mm2 kabel płaski 6 Widok z tyłu U = 24 V DC ± 8 % wyrównany Prąd spoczynkowy maks. 6 ma maks. 8 ma Element przełączający U-przełączania = maks. 5 V DC jedynie dla przyłącza I-przełączania = maks. 1 A potwierdzenia P-przełączania = maks. 3 W Potwierdzenie LED.1 mm2 U = 3 V 1 mm2 I = 2 ma 2 Zakres temperatur C + 55 C Liczba użytkowników maks. 156 transponderów o różnych kodach Transponder-technika typ read only 64 Bit, 4 Bit Data możliwe kody 1 x 112 czas rozpoznawania ok..1 s RASTER ( 3 ) przekaźnik Micro-Match Schemat połączeń Wycięcie C1 NO1 NC1 Micro-Match przekaźnik 24 V DC + - podświetlana krawędź L2 L1 R kierunek wtyczki dowolny EKS 42 Mega Style MT 42 II. 5.5 neutralne 1.17
