1 INFORMACJA TECHNICZNA MICROMAT EC Gazowy kocioł kondensacyjny Instrukcja obsługi i eksploatacji Spis treci: 1. Zalecenia wstpne Funkcje kotła Przeznaczenie urzdzenia Obsługa i programowanie Oznaczenia i typy kotłów Wskaniki stanu pracy kotła Dane techniczne Meldunki awaryjne kotła Wymiary kotłów i przyłczy... 7 EWFE Polonia Sp. z o.o Gdask, Wielopole 7 tel./ fax. (0-58) , Stan na 11/2002 1

2 1. Zalecenia wstpne Niniejsza instrukcja obsługi powinna by przechowywana i dostpna przez cały okres uytkowania gazowego kotła kondensacyjnego typu MICROMAT EC. Zalecenia zawarte w instrukcji obsługi podaj wskazówki dotyczce prawidłowej i bezpiecznej eksploatacji kotła, w zwizku z tym naley dokładnie si z nimi zapozna przed przystpieniem do jego uytkowania. Instalacja i eksploatacja gazowego kotła grzewczego wymaga wykonania projektu technicznego instalacji grzewczej i gazowej oraz dokonania odpowiednich uzgodnie, uzyskania zezwole i decyzji umoliwiajcych jego uytkowania zgodnie z obowizujcymi polskimi przepisami. Wszystkie prace zwizane z instalacj gazow i elektryczn, ich przeróbkami i utrzymaniem w eksploatacji musz by wykonane wyłcznie przez osoby posiadajce stosowne uprawnienia. Gazowy kocioł kondensacyjny MICROMAT EC przeznaczony jest do pracy w układach grzewczych zamknitych moe by uruchomiony wyłcznie przez osoby i firmy upowanione przez EWFE. Urzdzenie przeznaczone jest do uytkowania wyłcznie przez osoby dorosłe. Nie naley dopuci aby dzieci bawiły si tablic sterownicz kotła, armatur w kotłowni lub dotykały jej elementów sterujcych. Bezwzgldnie zabrania si pierwszego uruchomienia kotła i jego dalszej eksploatowania przed dokonaniem odbioru przez słuby kominiarskie, pracowników gazowni oraz osoby nie posiadajce stosownego upowanienia ze strony EWFE Polonia. Podczas instalacji urzdzenia naley cile przestrzega obowizujcych przepisów, Polskich Norm oraz wytycznych producenta zawartych w instrukcji montau, uruchomienia i eksploatacji gazowego kotła kondensacyjnego typu MICROMAT EC. Zmiana parametrów technicznych lub wykonanie jakichkolwiek modyfikacji kotła przez osoby nieupowanione stwarza zagroenie przy jego dalszej eksploatacji. Urzdzenie moe by naprawiane jedynie przez osoby upowanione z ramienia firmy EWFE. Naprawy wykonane przez osoby nieupowanione mog sta si przyczyn wypadku, powanej awarii oraz powoduj natychmiastow utrat praw gwarancyjnych. EWFE nie odpowiada za szkody wynikajce z nie przestrzegania wskazówek i wytycznych podanych w instrukcjach montau, uruchomienia i eksploatacji. W wypadku stwierdzenia usterek w pracy urzdzenia naley zwróci si do właciwego zakładu serwisowego lub w przypadku braku moliwoci powiadomi siedzib firmy EWFE Polonia. Kocioł grzewczy jako urzdzenie grzewcze wymaga przynajmniej raz w roku wykonania przegldu serwisowego. W dniu uruchomienia kotła i oddania go do eksploatacji powinna by wypełniona karta gwarancyjna, protokół uruchomienia dokumenty stanowice podstaw praw gwarancyjnych. UWAGA: Warunkiem 24-miesicznej gwarancji na podzespoły kotła majce styczno z czynnikiem grzewczym jest zastosowanie do zładu rodka antykorozyjego INIBAL lub INIBAL F wg zalece producenta. Po kadorazowym uzupełnieniu wody w instalacji grzewczej naley doda odpowiedni ilo inhibitora INIBAL lub INIBAL F. 2

3 2. Przeznaczenie urzdzenia MICROMAT EC to gazowy kocioł kondensacyjny, którego działanie polega na dodatkowym wykorzystaniu ciepła ze zjawiska skraplania pary wodnej znajdujcej si w spalinach. Dziki temu wykorzystywana jest znaczna ilo ciepła, która w kotłach tradycyjnych i niskotemperaturowych tracona jest wraz ze spalinami wyrzucanymi przez komin. W nowej konstrukcji MICROMATA EC zastosowano najnowsz wiedz i technologi oraz materiały charakteryzujce si wysok jakoci. Specjalna konstrukcja palnika promiennikowego ECONOX ze wstpn komor mieszania oraz nowatorskie rozwizanie wymiennika ciepła SPIRANOX wykonanego ze stali nierdzewnej ze stabilizatorami chromu, molibdenu, niklu i manganu to nie tylko gwarancja wysokiej trwałoci, niezawodnoci, optymalnej sprawnoci ale równie pełnego zabezpieczenia przed skutkami korozji. Gazowe kotły kondensacyjne MICROMAT EC produko - wane s w trzech wersjach i siedmiu zakresach mocy od 2,6 do 70 kw z pełn modulacj pompy i palnika od %. W przypadku zapotrzebowania na wiksz moc proponuje - my układy kaskadowe do 350 kw. Zakresy te w pełni pokrywaj potrzeby cieplne i ciepłej wody uytkowej od domu jednorodzinnego po bloki wielorodzinne, szkoły, uzdrowiska, pensjonaty, hotele i zakłady przemysłowe. Oszczdno w zuyciu gazu kotła MICROMAT EC w stosunku nowoczesnego kotła niskotemperaturowego wynosi 15 20%, w stosunku do kotła tradycyjnego moe dochodzi nawet do 40%. Szczególnie due oszczdnoci uzyskuje si w układach z ogrzewaniem podłogowym. Specjalna konstrukcja kotła MICROMAT EC wykonanego ze stali nierdzewnej i tworzywa sztucznego pozwala na obnienie temperatury spalin nawet do 20 C. W nowoczesnych kotłach niskotemperaturowych temperatura ta wynosi ponad 100 C przez co cała ilo ciepła kondensacji (około 11% całej zawartoci ciepła) usuwana jest na zewntrz i tracona bezpowrotnie. W kotłach tradycyjnych i niskotemperaturowych ilo ciepła zawarta w parze wodnej jest niewykorzystana. Z tej te przyczyny nie uwzgldnia si jej w metodzie obliczania sprawnoci urzdze grzewczych. Dlatego te podczas prawidłowego porównania rónych typów kotłów sprawno kotłów kondensacyjnych podawana jest przez wszystkich producentów jako warto powyej 100%. Informacje dodatkowe. Instalowanie kotła - kocioł jest urzdzeniem wiszcym wyposaonym fabrycznie w automatyk pogodow, elektryczny zapłon i elektroniczn kontrol płomienia, modulowan elektronicznie pomp obiegow, układ odpowietrzania oraz mikroprocesorowy system diagnostyczno-zabezpieczajcy kompatybilny z PC, dajcy moliwo zdalnego sterowania i monitorowania pracy układu. Zamknita komora spalania, hermetycznie odizolowany układ palnikowy - kocioł nie pobiera powietrza do spalania z pomieszczenia, w którym jest zamontowany. Kocioł wyposaony jest standardowo w układ priorytetu ciepłej wody uytkowej. Układ odprowadzenia spalin system powietrzno spalinowy z tworzywa sztucznego PPs stanowicy kolejny wymiennik ciepła podnoszcy sprawno całego układu o 3-5%, zamknita komora spalania kotły turbo, praca niezalena od powietrza z pomieszczenia. Automatyka praca kotła jest w pełni zautomatyzowana mikroprocesorowa automatyka pogodowa i system diagnostyczno zabezpieczajcy. Nie wymaga stałego nadzoru gwarantujc jednoczenie wysoki stopie bezpieczestwa. Układ moe by rozbudowany o sterowanie: pokojowe, kaskadowe, zmieszania. 3

4 Gazowy palnik promiennikowy - (spalanie nadstechiometryczne) - specjalna konstrukcja umoliwia modulacj w zakresie mocy od 20 do 100%, uzyskano to dziki optymalnemu dopasowaniu cylindrycznej powierzchni palnika do geometrii komory spalania. Niskie obcienia termiczne gwarantuj optymalne wskaniki emisji substancji szkodliwych: NO X < 20 mg/kwh, CO < 15 mg/kwh. Pompy obiegowe najnowsza konstrukcja wykonana specjalnie pod potrzeby układów hydraulicznych w technologii kondensacyjnej. Elektroniczne sterowanie płynn wydajnoci, uzalenion od chwilowej mocy kotła oraz sygnałów czujników sensorowych na zasilaniu i powrocie gwarantuj optymaln T oraz temperatur spalin 10 K wysz od temperatury wody powrotnej z instalacji c.o Temperatura zasilania/ powrotu [ºC] Vor-/Rücklauftemperatur [ C] t=20 K t Tryb przeciwzamarzaniowy Frostschutz t = 20 K Außentemperatur [ C] Temperatura zewntrzna [ºC] 3. Oznaczenia i typy kotłów Typoszereg kotłów MICROMAT EC Typoszereg dwóch zakresów wielkoci mocy modulowanej od 20 do 100% gwarantuje pełne pokrycie potrzeb na cele ogrzewania i przygotowania ciepłej wody uytkowej w priorytecie w obiektach od domów jednorodzinnych po wielorodzinne i obiekty przemysłowe. MICROMAT EC H - typoszereg kotłów jednofunkcyjnych przeznaczonych do ogrzewania pomieszcze, moliwo rozbudowy o układ c.w.u., moce: 55,8; 69,8 kw. MICROMAT EC 76 H 4

5 Zalety kotłów MICROMAT EC: kocioł wiszcy kompaktowy posiadajcy wszystkie elementy i armatur tradycyjnej kotłowni, wysoki komfort cieplny z modulacj mocy od 20 do 100% wysoka sprawno do 109,5% i ekonomiczno eksploatacyjna wymiennik ze stali nierdzewnej specjalne materiały gwarantuj wysok niezawodno i trwało urzdzenia temperatura spalin < 76 C (10K powyej temperatury powrotu) moliwo zastosowania tworzywa sztucznego przy odprowadzeniu spalin zamknita komora spalania, praca niezalena od powietrza z pomieszczenia niskie wskaniki emisji w spalinach Nox < 20 mg/kwh, CO < 15 mg/kwh gazowy palnik promiennikowo - nadmuchowy ze stali nierdzewnej spalanie stechiometryczne cigła praca układu grzewczego z optymaln rónic temperatury zasilania i powrotu automatyka pogodowa, priorytet c.w.u., system diagnostyczno zabezpieczajcy kompatybilny z PC, moliwo zdalnego sterowania lub monitorowania prac kotłów i całej kotłowni 5

6 4. Dane techniczne kotłów MICROMAT EC H Typ MICROMAT EC 62 H MICROMAT EC 76 H Numer atestu CE / UDT CE-0063AT3341 Kategoria gazu II 2ELL3B/P ziemny / płynny Ciar kotła (z opakowaniem) [kg] Wymiary (wys. x szer. x głb.) [mm] Pojemno wody grzewczej w kotle [dm 3 ] 7 8 Przyłcza wody grzewczej [DN] 32 (1¼ ) gwint zewntrzny Przyłcze gazowe [DN] 20 (¾ ) gwint zewntrzny Przyłcze doprowadzenia powietrza/ odprowadzenia spalin [DN] 125/70 Przyłcze odprowadzenia kondensatu [DN] 20 (¾ ), gwint zewntrzny Dane techniczne (parametry spalania) Nominalne obcienie cieplne [kw] 11,0-57,0 14,0-72,0 Nominalna moc cieplna przy 80/60 C [kw] 10,8-55,8 13,7-69,8 Nominalna moc cieplna przy 40/30 C [kw] 12,0-60,4 15,3-76,0 Sprawno kotła przy 75/60 C [%] 105,5 Sprawno kotła przy 40/30 C [%] 109,5 Straty postojowe [%] 0,3 0,25 Zawarto CO 2 (z zamknit obudow) [%] 9,0 Zawarto CO 1) [mg/kwh] 15 Zawarto NO X 1) [mg/kwh] 20 Strumie spalin min. [g/s] 5,14 7,87 max. [g/s] 26,64 33,66 Temperatura spalin przy 80/60 C moc min. [ C] 73 moc max. [ C] 75 Nadcinienie spalin na wyjciu z kotła [Pa] 130 Odczyn kondensatu - ph 4 5,5 rednica dyszy dla gazu płynnego 2) [mm] 5,7 Wartoci przyłczeniowe (gaz / prd) Cinienie gazu nominalne na wejciu do kotła (min./max.) 3) [mbar] GZ-35 13,5; GZ-50 20,0; Gaz płynny 2) 36,0 (10,5/16) (17,5/23) (29/50) Zuycie gazu ziemny GZ-50 [m³/h] 1,16 6,01 1,48 7,60 płynny [kg/h] 0,82-4,29 1,05-5,39 Napicie zasilania [V] VAC Czstotliwo [Hz] 50 redni pobór mocy elektr. w czasie [W] pracy Parametry obiegu grzewczego Cinienie pracy min./max. [bar] 0,5/3,0 Przepływ przy t = 20K [l/h] Max. temperatura zasilania [ C] 85 Max. twardo wody uzupełniajcej [mol/m³] 3,6 20 dh Max. ilo chloru w wodzie uzupełn. [mg/dm 3 ] 150 1) Podane wielkoci spełniaj wymogi znaku ekologicznego Błkitnego Anioła i normy hamburskiej 2) Gaz płynny - propan techniczny (mieszanina C) wg PN-82/C ) Mierzone na zaworze gazowym na wejciu przy maksymalnym obcieniu 6

7 5. Wymiary kotłów MICROMAT EC 62 H i EC 76 H Przyłcze odprowadzenia kondensatu Trójniki do podłczenia zaworu bezpieczestwa i naczynia wzbiorczego MICROMAT EC 62/H EC 76 H 1 - Doprowadzenie powietrza DN Odprowadzenie spalin DN Zasilanie ogrzewania 1¼ 6 - Powrót z ogrzewania 1¼ 7 - Podłczenie odprowadzenia kondensatu ¾ 8 - Podłczenie gazu ¾ 9 - Korek spustowy do czyszczenia syfonu 10 - Przejcie dla okablowania elektrycznego Redukcje do podłczenia odpowietrzników 7

8 6. Funkcje kotła Sterowanie układem grzewczym Praca kotła MICROMAT EC sterowana jest przez mikroprocesor słucy do regulacji i optymalizacji procesu ogrzewania i podgrzewania c.w.u.. Jako standardowe wyposaenie kotła wystpuje automatyka pogodowa (czujnik temperatury zewntrznej) współpracujca z mikroprocesorowym sterowaniem bezporedniego obiegu grzewczego. W zalenoci od potrzeb istnieje ewentualnie moliwo dalszej rozbudowy układu o dodatkowy układ grzewczy ze zmieszaniem. Na wywietlaczu ciekłokrystalicznym kotła w kadej chwili mona odczyta w jakim trybie pracy znajduje si urzdzenie oraz najwaniejsze parametry pracy układu. Za pomoc sygnału PWM sterowana jest moc grzewcza palnika oraz liczba obrotów pompy obiegowej. W ten sposób zostaje osignita optymalna temperatura zasilania i powrotu przy załoonej stałej T w zalenoci od temperatury zewntrznej. Moc palnika promiennikowego, w zalenoci od temperatury wody grzewczej, moduluje si od 20% do 100%. Zmienna liczba obrotów dmuchawy zapewnia odpowiedni ilo powietrza w zalenoci od wymaganej chwilowo mocy. Wynikajce std cinienie powietrza diagnozowane s przez sterownik i magnetyczny zawór gazowy. Dziki temu zapewniony jest odpowiedni prawidłowy stosunek iloci gazu i powietrza. Optymalne uzupełnienie do mikroprocesorowej regulacji układu grzewczego w układzie kondensacyjnym stanowi sterownik RE 2132 z programem tygodniowym i kwarcowym wywietlaczem. Charakterystyka ogólna sterownika pokojowego: programowanie tygodniowe (7 dni) sze zmian temperatur na dob, moliwo pracy w trybie automatycznym, rcznym i urlopowym funkcja ochrony przed zamarzaniem blokada zmian programowych (zabezpieczenie przed dziemi) moliwo szybkich korekt temperatury pokojowej ± 3 K funkcja szybkiej zmiany czasów zaprogramowanych obecnoci / nieobecnoci moliwo załczenia ogrzewania lub trybu ochrony przed zamarzaniem poprzez przyłcze telefoniczne rezerwa energii 12 h gwarancja pełnego bezpieczestwa uytkowania (napicie robocze 24 V) Do regulacji kotła mona zastosowa zastpczo termostatyczny regulator pokojowy uzgodniony z EWFE. Wybór systemu grzewczego W zalenoci od nastawy dokonanej przez osob uruchamiajc urzdzenie, kocioł MICROMAT EC bdzie pracował w jednym z poniej podanych typów systemu: Tryb ogrzewania HT, maksymalny rozkład temperatury zasilania i powrotu 80/60 C ϑ ϑ H in C w [ºC] Zasilanie Vorlauf Powrót Rücklauf ϑ w [ºC] ϑ A in C

9 Tryb ogrzewania NT, maksymalny rozkład temperatury zasilania i powrotu 70/50 C ϑ ϑ H in C w [ºC] Zasilanie Vorlauf 30 Rücklauf Powrót ϑ A in C ϑ w [ºC] Tryb ogrzewania TT, zalecany maksymalny rozkład temperatury zasilania i powrotu 45/35 C, max nastawa 55/45 C ϑ ϑ in C H w [ºC] Zasilanie Vorlauf 30 Powrót Rücklauf ϑ A in C ϑ w [ºC] Obiekty posiadajce dobr lub bardzo dobr izolacj termiczn mog by ogrzewane w trybie pracy NT lub TT. O wyborze systemu decyduje zawsze sposób wykonania i zaprojektowania systemu grzewczego. Odpowiedni rodzaj nastawy zawsze moe by skorygowany w zalenoci od rzeczywistych potrzeb budynku. Przygotowanie c.w.u. Wyposaenie standardowe kotła obejmuje pełn automatyk sterowania przygotowaniem c.w.u. w układzie priorytetu. Do kotła MICROMAT EC H moe by podłczony czujnik sensorowy lub termostat c.w.u. W przypadku czujnika sensorowego temperatur c.w.u. programuje si bezporednio na tablicy sterowniczej kotła. Funkcja zabezpieczenia przed bakteriami Legionelle W przypadku potrzeby istnieje moliwo uaktywnienia w kotle funkcji zabezpieczenia przed bakteriami Legionelle. W tym przypadku automatycznie co 72 godzin załczy si program zabezpieczenia przed bakteriami Legionelle - funkcja aktywna tylko przy czujniku sensorowym c.w.u. Woda w podgrzewaczu pojemnociowym zostanie podgrzana do 70ºC. Zabezpieczenie kotła przed zamarzaniem Funkcja zabezpieczenia kotła przed zamarzaniem jest aktywna niezalenie od wyboru sposobu sterowania. W przypadku gdy temperatura wody grzewczej w kotle spadnie do temperatury 8ºC załczy si pompa kotłowa, przy dalszym obnieniu si temperatury do 5ºC nastpi załczenie palnika. Powrót kotła do stanu oczekiwania nastpi po osigniciu temperatury 10ºC. Zabezpieczenie układu przed zamarzaniem Funkcja ta aktywna jest tylko przy podłczonym czujniku zewntrznym. Funkcja zabezpieczenia układu przed zamarzaniem uaktywnia si nawet przy braku zapotrzebowania na ciepło gdy temperatura wody grzewczej w instalacji spada do 8ºC, przy temperaturze 5ºC nastpi załczenie palnika. Wyłczenie kotła nastpuje po osigniciu temperatury zasilania 10ºC. W przypadku temperatury zewntrznej 5ºC pompa kotłowa i pompy obiegowe s stale załczone. 9

10 Zdalne załczenie funkcji zabezpieczenie układu przed zamarzaniem Poprzez specjalny potencjalnie wolny kontakt (np: kontakt telefoniczny) mona załczy kocioł MICROMAT EC w stan pracy zabezpieczenia układu przed zamarzaniem. Funkcja załczenia kontrolnego w okresie letnim Funkcja załczenia kontrolnego słuy do rozruchu letniego zaworów mieszajcych, zaworu 3-drogowego i wszystkich pomp w układzie. W przypadku braku zapotrzebowania na ciepło uaktywnia si funkcja załczania kontrolnego, co 24 godziny nastpuje rozruch na trzy minuty wszystkich pomp, zaworów mieszajcych i 3- drogowych przy warunku braku moliwoci transportu ciepła do instalacji. Realizowane jest to w sposób nastpujcy: 1. Pompa obiegu mieszacza zał./wył. 2. Zawór mieszajcy otw./zamk. 3. Zawór 3-drogowy otw./zamk. 4. Pompa kotła wł./wył. Sterowanie zewntrznym magnetycznym zaworem gazowym Dla kotłów MICROMAT EC istnieje moliwo uzyskania zgody na wykonanie kotłowni na gaz płynny w pomieszczeniu poniej poziomu terenu. Wymagany jest wtedy koniecznie zewntrzny gazowy zawór magnetyczny, sterowany z automatyki kotła. W przypadku braku zapotrzebowania na prac kotła zawór jest zawsze zamknity. Sygnał zakłóceniowy kotła/ zgłoszenie awarii Kady kocioł MICROMAT EC wyposaony jest w kontakt zakłóceniowy - potencjalnie wolny, do sygnalizacji awarii urzdzenia. Styki kontaktu zakłóceniowego mog pracowa pod napiciem o wartoci max. ~220V/50Hz. 7. Obsługa i programowanie kotła 1. Wywietlacz ciekłokrystaliczny 2. Przełcznik ECO/ ECO PLUS 3. Przełcznik główny włczone / wyłczone 4. Manometr 5. Przycisk Menue / Reset 6. Przycisk kominiarski 7. Przycisk TEST Włczenie i wyłczenie Włczenie kotła nastpuje po przełczeniu przełcznika głównego (2) włczone / wyłczone w pozycj włczone -1. Po uruchomieniu kotła MICROMAT EC pracuje w układzie automatycznym. Na wywietlaczu ciekłokrystalicznym pojawia si informacja o pracy urzdzenia i temperaturze zasilania. Dodatkowo w kadej chwili mona sprawdzi aktualne najwaniejsze parametry pracy układu grzewczego. 10

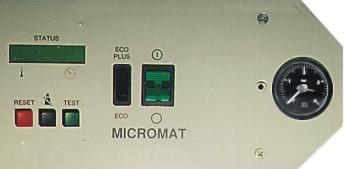

11 Naciskajc kolejno przycisk RESET mona odczyta chwilowe wielkoci robocze: 1zasT1 - Temperatura zasilania wody grzewczej z pierwszego wymiennika 2zasT3 - Temperatura zasilania wody grzewczej z drugiego wymiennika powrt4 - Temperatura powrotu wody grzewczej do kotła podgt5 - Temperatura ciepłej wody uytkowej w podgrzewaczu (aktywna przy czujniku sensorowym) zew T6 - Temperatura zewntrzna mie T7 Temperatura zasilania mieszacza pomie1 Wpływ temperatury pomieszczenia z regulatora nr 1 na prac kotła pomie2 - Wpływ temperatury pomieszczenia z regulatora nr 2 na prac kotła 1 obro - Obroty dmuchawy U/min 2 obro - Obroty dmuchawy U/min pompa1 - Obroty pompy w % W przypadku pozostawienia wywietlacza na której z wyej wymienianej komendzie po około 4-5 minutach kocioł powróci do normalnego stanu na wywietlaczu. Wyłczenie kotła nastpuje po przełczeniu przełcznika głównego (2) włczone / wyłczone w pozycje wyłczone - 0. UWAGA: Po wyłczeniu kotła nie działa układ zabezpieczenia przed zamarzniciem instalacji grzewczej. 8. Wskaniki stanu pracy kotła UWAGA: W przypadku stwierdzenia ulatniania si gazu (wydzielania si w pomieszczeniu nieprzyjemnej woni) naley natychmiast zamkn główny zawór gazowy, odłczy zasilanie elektryczne pomieszczenia oraz je dobrze przewietrzy. Niezwłocznie powiadomi o zaistniałej sytuacji zakład serwisowy EWFE Polonia. Wskanik stanu informuje o tym w jakim stanie pracy znajduje si kocioł MICROMAT EC. Meldunki dziel si na: - informacje o stanie pracy urzdzenia wskanik nie pulsuje (prawidłowa praca kotła) - informacje awaryjne wskanik pulsuje Meldunki o stanie pracy urzdzenia (wskanik nie pulsuje) Kocioł MICROMAT EC pracuje normalnie (tryb pracy normalny). Poniej objanione s wskazania wywietlacza: Brak zapotrz Stan oczekiwania ; brak zapotrzebowania na ogrzewanie lub podgrzewanie c.w.u. Przedmuch 1 Przedmuch wstpny komory spalania Zapłon - Zapłon Praca na c.o Praca kotła na centralne ogrzewanie Praca na cwu Praca kotła na podgrzewania ciepłej wody uytkowej 11

12 Kominiarz Nastpiło przycinicie przycisku kontroli kominiarskiej. W celu przejcia do normalnego trybu pracy przycisn przycisk TEST lub po 10 minutach kocioł automatycznie przejdzie na prac według automatyki. 10min serwis Nastpiło 2-krotne przycinicie przycisku kontroli kominiarskiej. W celu przejcia do normalnego trybu pracy przycisn przycisk TEST lub po 10 minutach kocioł automatycznie przejdzie na prac według automatyki. Przedmuch 2 - Przedmuch kocowy komory spalania Czujnik Z/P - Nastpiło krótkotrwałe przegrzanie temperatury zasilania lub powrotu 1obr za wys - W czasie pracy kotła wystpiły zbyt wysokie obroty pierwszej dmuchawy w stosunku do zadanych. 1obr za nisk - W czasie pracy kotła wystpiły zbyt niskie obroty pierwszej dmuchawy w stosunku do zadanych. Cinienie co Cinienie wody w instalacji grzewczej (tylko kotły z elektronicznym czujnikiem cinienia wody) UszkodzonyRE - Nastpiło uszkodzenie na połczeniu ze sterownikiem pokojowym. Kocioł ogrzewa przyjmujc temperatur pokojow 20 C bez moliwoci odchylenia od wartoci zadanej. S6uszkodzony - Nastpiło uszkodzenie na połczeniu z czujnikiem temperatury zewntrznej. Kocioł ogrzewa przyjmujc stał temperatur zewntrzn jako 0 C. Serwis - Naley przeprowadzi roczny przegld kotła. Mimo tego wskazania kocioł MICROMAT pracuje normalnie. 2obr za wys - W czasie pracy kotła wystpiły zbyt wysokie obroty drugiej dmuchawy w stosunku do zadanych. 2obr za nisk - W czasie pracy kotła wystpiły zbyt niskie obroty drugiej dmuchawy w stosunku do zadanych. Odpowietrz - Odpowietrzenie układu grzewczego Legionella Przegrzanie ciepłej wody uytkowej w celu zabezpieczenia układu przed wytworzeniem si bakterii 9. Meldunki awaryjne kotła (wskanik pulsuje) Przy takich meldunkach blokuje si funkcja pracy kotła MICROMAT EC. Naley przycisn przycisk RESET by kocioł zaczł pracowa ponownie. Jeli informacja awaryjna pojawi si ponownie i nie mona samodzielnie usun błdu, naley skontaktowa si z zakładem serwisowym EWFE Polonia. Funkcje pracy kotła Praca w okresie letnim i zimowym Kocioł MICROMAT EC wyposaony jest w automatyk pogodow, która automatycznie przestawia prac kotła z funkcji okresu pracy letniej na zimow i odwrotnie. Fabryczna nastawa nastpuje przy temperaturze + 15 C. W zalenoci od indywidualnych potrzeb moe by on zmieniony przez firm serwisow. Praca w układzie ECO- i ECO PLUS W pozycji ECO PLUS kocioł MICROMAT EC pracuje w wersji oszczdnociowej z rónic temperatury zasilania i powrotu na poziomie 20K (10 K dla ogrzewania podłogowego). Praca w pozycji ECO umoliwia szybsze osiganie wymaganych parametrów. Pozycja ECO jest zalecana tylko wtedy, kiedy zachodzi konieczno szybkiego dogrzania budynku co umoliwia uzyskanie przypieszonego podwyszenia temperatury w pomieszczeniu lub wymogach procesów technologicznych. 12

13 Przycisk kontroli kominiarskiej Ten przycisk kontrolny przeznaczony jest dla specjalisty (kominiarza) na wypadek kontroli poziomu emisji spalin w sytuacji braku zapotrzebowania na ciepło. Załoeniem pracy kontrolnej jest funkcja zabezpieczenia kotła MICROMAT EC i instalacji grzewczej przed osigniciem temperatury maksymalnej. Czujniki temperatury w dalszym cigu spełniaj swoje funkcje. Po jednokrotnym przyciniciu przycisku kontrolnego kocioł MICROMAT EC pracuje z maksymaln moc. Na wywietlaczu pojawia si KOMINIARZ. Jeeli przycisk kominiarski nie bdzie ponownie wcinity w okresie 10 minut, kocioł MICROMAT EC przełczy si po tym czasie ponownie w automatyczny tryb pracy. Ponowne wcinicie przycisku kontrolnego przy wskazaniu KOMINIARZ powoduje prac kotła MICROMAT EC z połowicznym obcieniem. Wskazanie na wywietlaczu 10 MIN CZAS. Ponowne wcinicie przycisku kontrolnego przy wskazaniu 10 MIN CZAS powoduje przejcie kotła MICROMAT EC do automatycznego trybu pracy. Po 10 minutach pracy rcznej kocioł MICROMAT EC powraca do automatycznego trybu pracy. Kontrola funkcji ograniczników STB Za pomoc przycisku TEST mona zasymulowa funkcj ogranicznika STB przegrzanie wody grzewczej. Natomiast funkcja pracy kotła MICROMAT EC mona zablokowa po przyciniciu jednoczenie przycisku TEST i KOMINIARZ na około sekund, zapali si na wywietlaczu migajce STB-WODY. Jeli po przyciniciu przycisku TEST (1...2 sekundy) nie pojawi si migajce STB-WODY, wtedy poinformujcie Pastwo serwis firmy EWFE-Polonia. Nastpnie, po przyciniciu przycisku RESET, kocioł MICROMAT EC przechodzi w automatyczny tryb pracy. Wymagane cinienie wody w instalacji. W tablicy sterowniczej kotła zamontowany jest manometr wskazujcy aktualne cinienie wody w instalacji grzewczej. Zalecany zakres roboczy cinienia w instalacji powinien zawiera si w przedziale od 1,5 do 2bar. W przypadku uzupełnienia cinienia wody w instalacji naley uzupełni zład w odpowiedniej proporcji rodkiem antykorozyjnym INIBAL lub INIBAL F. 13
