CENTRUM WYSTAWIENNICZO KONGRESOWE W OPOLU I-ETAP

Transkrypt

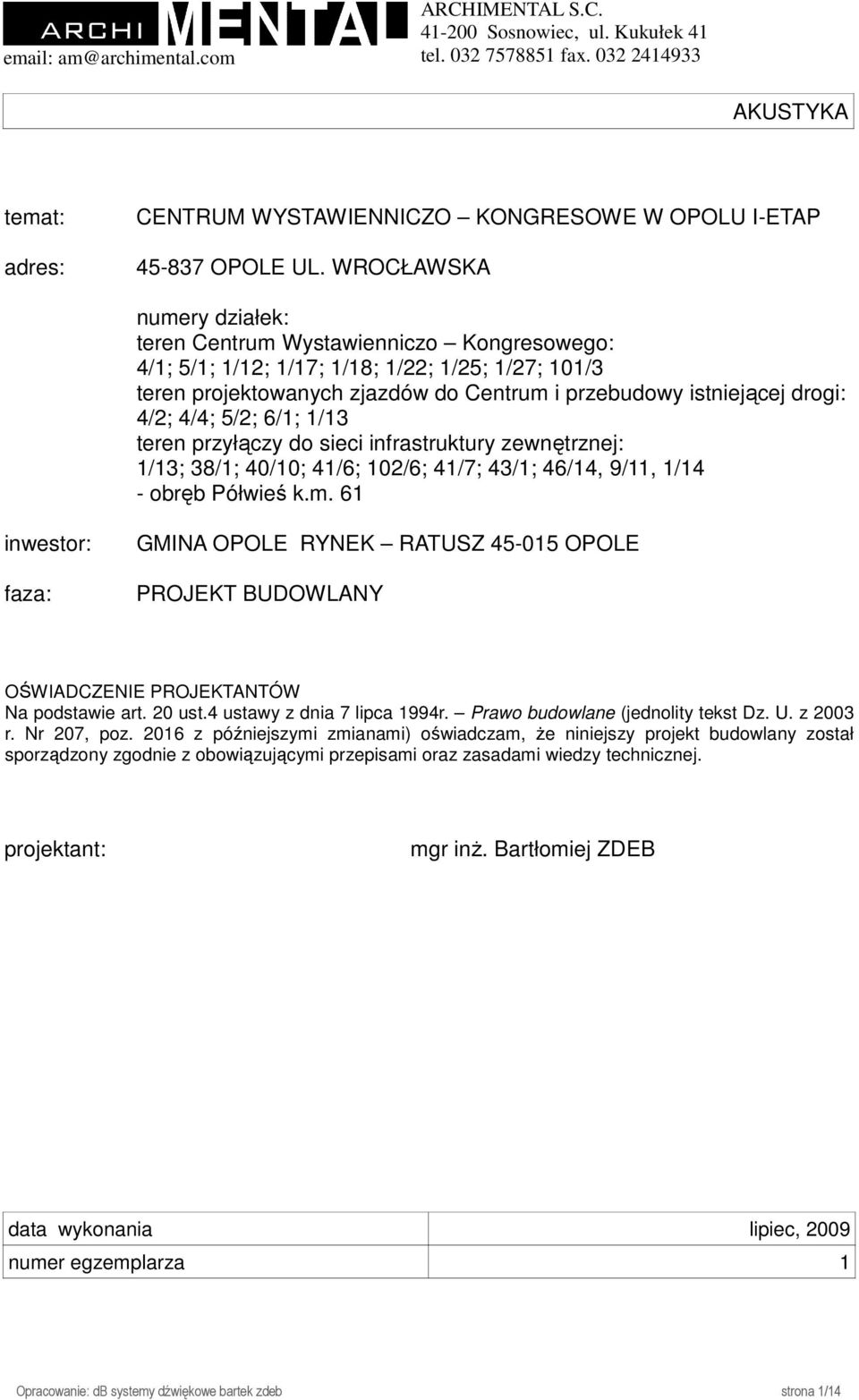

1 ARCHIMENTAL S.C Sosnowiec, ul. Kukułek 41 tel fax AKUSTYKA temat: adres: CENTRUM WYSTAWIENNICZO KONGRESOWE W OPOLU I-ETAP OPOLE UL. WROCŁAWSKA numery działek: teren Centrum Wystawienniczo Kongresowego: 4/1; 5/1; 1/12; 1/17; 1/18; 1/22; 1/25; 1/27; 101/3 teren projektowanych zjazdów do Centrum i przebudowy istniejącej drogi: 4/2; 4/4; 5/2; 6/1; 1/13 teren przyłączy do sieci infrastruktury zewnętrznej: 1/13; 38/1; 40/10; 41/6; 102/6; 41/7; 43/1; 46/14, 9/11, 1/14 - obręb Półwieś k.m. 61 inwestor: faza: GMINA OPOLE RYNEK RATUSZ OPOLE PROJEKT BUDOWLANY OŚWIADCZENIE PROJEKTANTÓW Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) oświadczam, Ŝe niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektant: mgr inŝ. Bartłomiej ZDEB data wykonania lipiec, 2009 numer egzemplarza 1 Opracowanie: db systemy dźwiękowe bartek zdeb strona 1/14

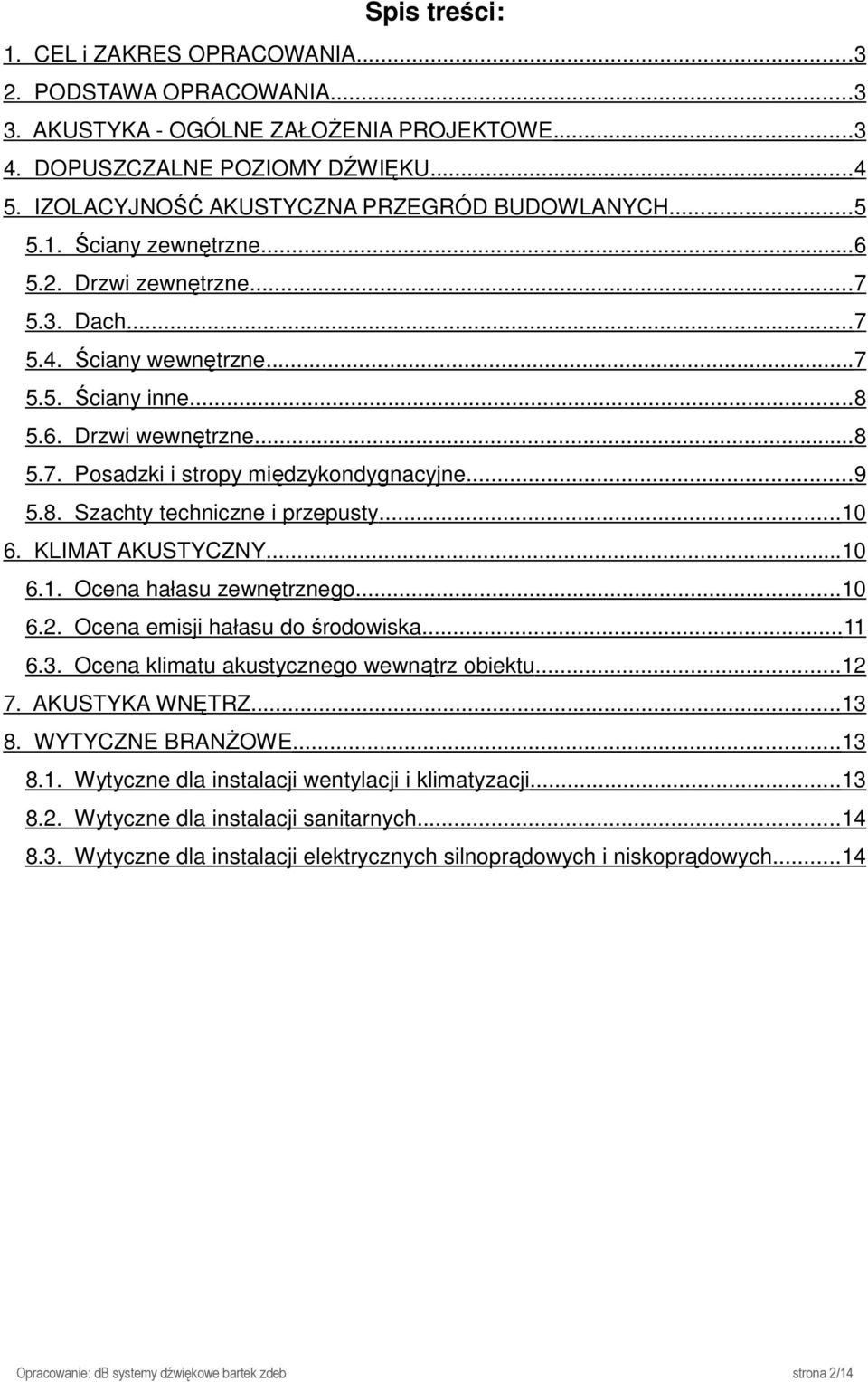

2 Spis treści: 1. CEL i ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA AKUSTYKA - OGÓLNE ZAŁOśENIA PROJEKTOWE DOPUSZCZALNE POZIOMY DŹWIĘKU IZOLACYJNOŚĆ AKUSTYCZNA PRZEGRÓD BUDOWLANYCH Ściany zewnętrzne Drzwi zewnętrzne Dach Ściany wewnętrzne Ściany inne Drzwi wewnętrzne Posadzki i stropy międzykondygnacyjne Szachty techniczne i przepusty KLIMAT AKUSTYCZNY Ocena hałasu zewnętrznego Ocena emisji hałasu do środowiska Ocena klimatu akustycznego wewnątrz obiektu AKUSTYKA WNĘTRZ WYTYCZNE BRANśOWE Wytyczne dla instalacji wentylacji i klimatyzacji Wytyczne dla instalacji sanitarnych Wytyczne dla instalacji elektrycznych silnoprądowych i niskoprądowych...14 Opracowanie: db systemy dźwiękowe bartek zdeb strona 2/14

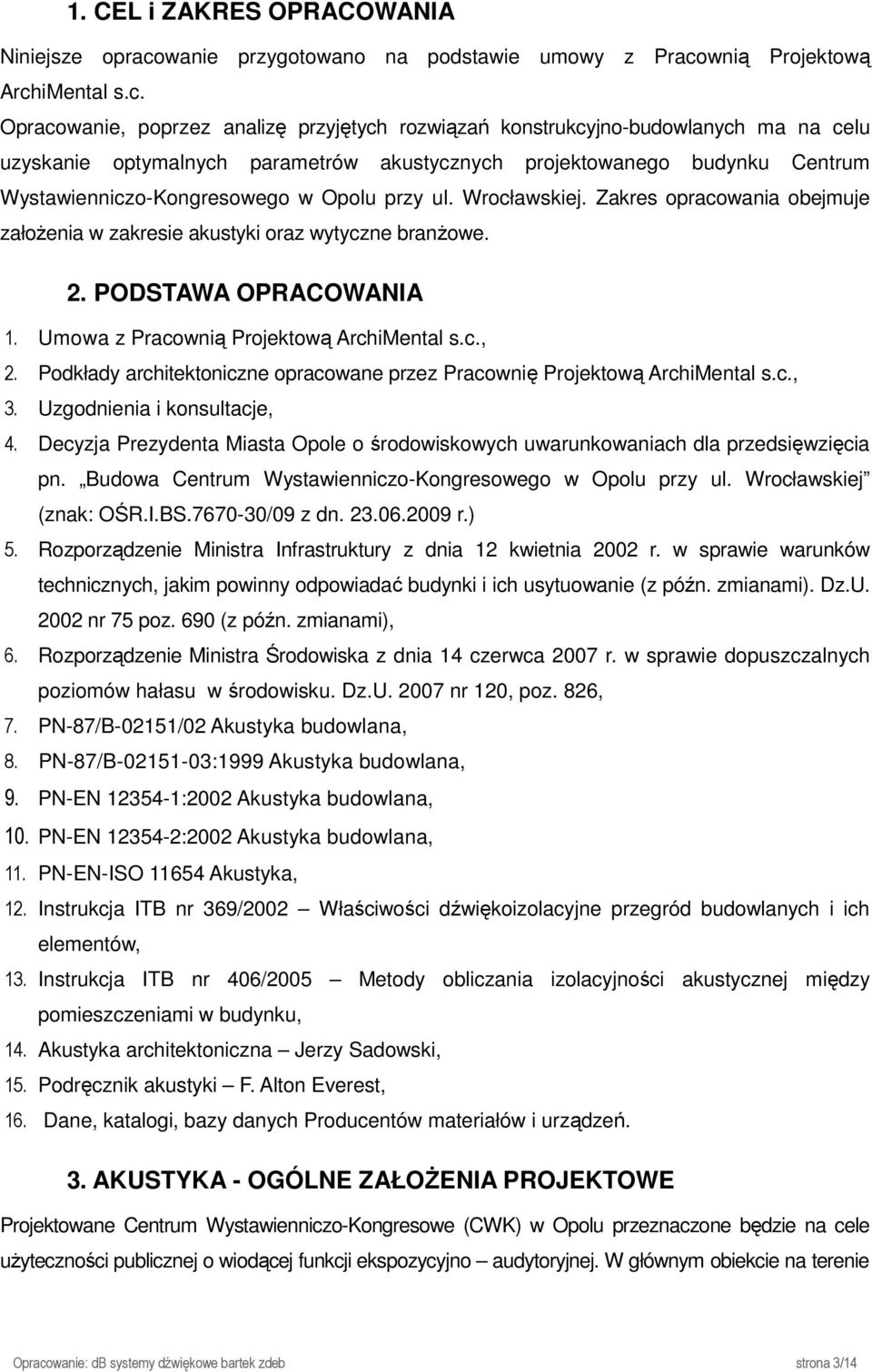

3 1. CEL i ZAKRES OPRACOWANIA Niniejsze opracowanie przygotowano na podstawie umowy z Pracownią Projektową ArchiMental s.c. Opracowanie, poprzez analizę przyjętych rozwiązań konstrukcyjno-budowlanych ma na celu uzyskanie optymalnych parametrów akustycznych projektowanego budynku Centrum Wystawienniczo-Kongresowego w Opolu przy ul. Wrocławskiej. Zakres opracowania obejmuje załoŝenia w zakresie akustyki oraz wytyczne branŝowe. 2. PODSTAWA OPRACOWANIA 1. Umowa z Pracownią Projektową ArchiMental s.c., 2. Podkłady architektoniczne opracowane przez Pracownię Projektową ArchiMental s.c., 3. Uzgodnienia i konsultacje, 4. Decyzja Prezydenta Miasta Opole o środowiskowych uwarunkowaniach dla przedsięwzięcia pn. Budowa Centrum Wystawienniczo-Kongresowego w Opolu przy ul. Wrocławskiej (znak: OŚR.I.BS /09 z dn r.) 5. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zmianami). Dz.U nr 75 poz. 690 (z późn. zmianami), 6. Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku. Dz.U nr 120, poz. 826, 7. PN-87/B-02151/02 Akustyka budowlana, 8. PN-87/B :1999 Akustyka budowlana, 9. PN-EN :2002 Akustyka budowlana, 10. PN-EN :2002 Akustyka budowlana, 11. PN-EN-ISO Akustyka, 12. Instrukcja ITB nr 369/2002 Właściwości dźwiękoizolacyjne przegród budowlanych i ich elementów, 13. Instrukcja ITB nr 406/2005 Metody obliczania izolacyjności akustycznej między pomieszczeniami w budynku, 14. Akustyka architektoniczna Jerzy Sadowski, 15. Podręcznik akustyki F. Alton Everest, 16. Dane, katalogi, bazy danych Producentów materiałów i urządzeń. 3. AKUSTYKA - OGÓLNE ZAŁOśENIA PROJEKTOWE Projektowane Centrum Wystawienniczo-Kongresowe (CWK) w Opolu przeznaczone będzie na cele uŝyteczności publicznej o wiodącej funkcji ekspozycyjno audytoryjnej. W głównym obiekcie na terenie Opracowanie: db systemy dźwiękowe bartek zdeb strona 3/14

4 CWK przewidziano moŝliwość organizacji: wystaw, ekspozycji, targów, konferencji, pokazów, kameralnych koncertów i imprez sportowych. Zapewnienie właściwego komfortu akustycznego w pomieszczeniach, w których tego wymaga się związane będzie z koniecznością analizy następujących zagadnień i parametrów akustycznych: 1. Dopuszczalnych wartości poziomu dźwięku przenikających do pomieszczeń 2. Wymaganych wartości izolacyjności akustycznej przegród budowlanych 3. Klimatu akustycznego 4. Zalecanych wartości parametrów akustycznych związanych z akustyką wnętrz 4. DOPUSZCZALNE POZIOMY DŹWIĘKU Dopuszczalne poziomy dźwięku reguluje norma PN-87/B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. Przedmiotem normy są dopuszczalne wartości poziomu dźwięku A hałasu przenikającego do pomieszczeń przeznaczonych do przebywania ludzi w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej oraz dopuszczalne poziomy dźwięku A hałasu wytwarzanego przez urządzenia zainstalowane w pomieszczeniach technicznych stałego wyposaŝenia instalacyjnego budynków mieszkalnych i zamieszkania zbiorowego. Norma dotyczy hałasu ustalonego i nieustalonego, z wyłączeniem hałasu ultradźwiękowego i infradźwiękowego. Dopuszczalny równowaŝny poziom dźwięku A hałasu przenikającego po pomieszczeń od wyposaŝenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem L Aeq nie powinien przekraczać 35 db A. Dopuszczalny równowaŝny poziom dźwięku A hałasu przenikającego po pomieszczeń od wszystkich źródeł hałasu łącznie L Aeq nie powinien przekraczać 40 db A w porze dziennej. Dopuszczalne wartości poziomów dźwięku przedstawione są w poniŝszych tabelach. Tabela 1 Dopuszczalny poziom dźwięku A w pomieszczeniach wg PN-87/B-02151/02 Lp. Przeznaczenie pomieszczenia Dopuszczalny równowaŝny poziom dźwięku A hałasu przenikającego do pomieszczenia od wszystkich źródeł hałasu łącznie Dopuszczalny poziom dźwięku A hałasu przenikającego do pomieszczenia od wyposaŝenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem średni lub równowaŝny poziom dźwięku maksymalny poziom dźwięku w dzień w nocy w dzień w nocy w dzień w nocy Sale konferencyjne Pomieszczenia administracyjne bez wewnętrznych źródeł hałasu Pomieszczenia administracyjne z wewnętrznymi źródłami hałasu Opracowanie: db systemy dźwiękowe bartek zdeb strona 4/14

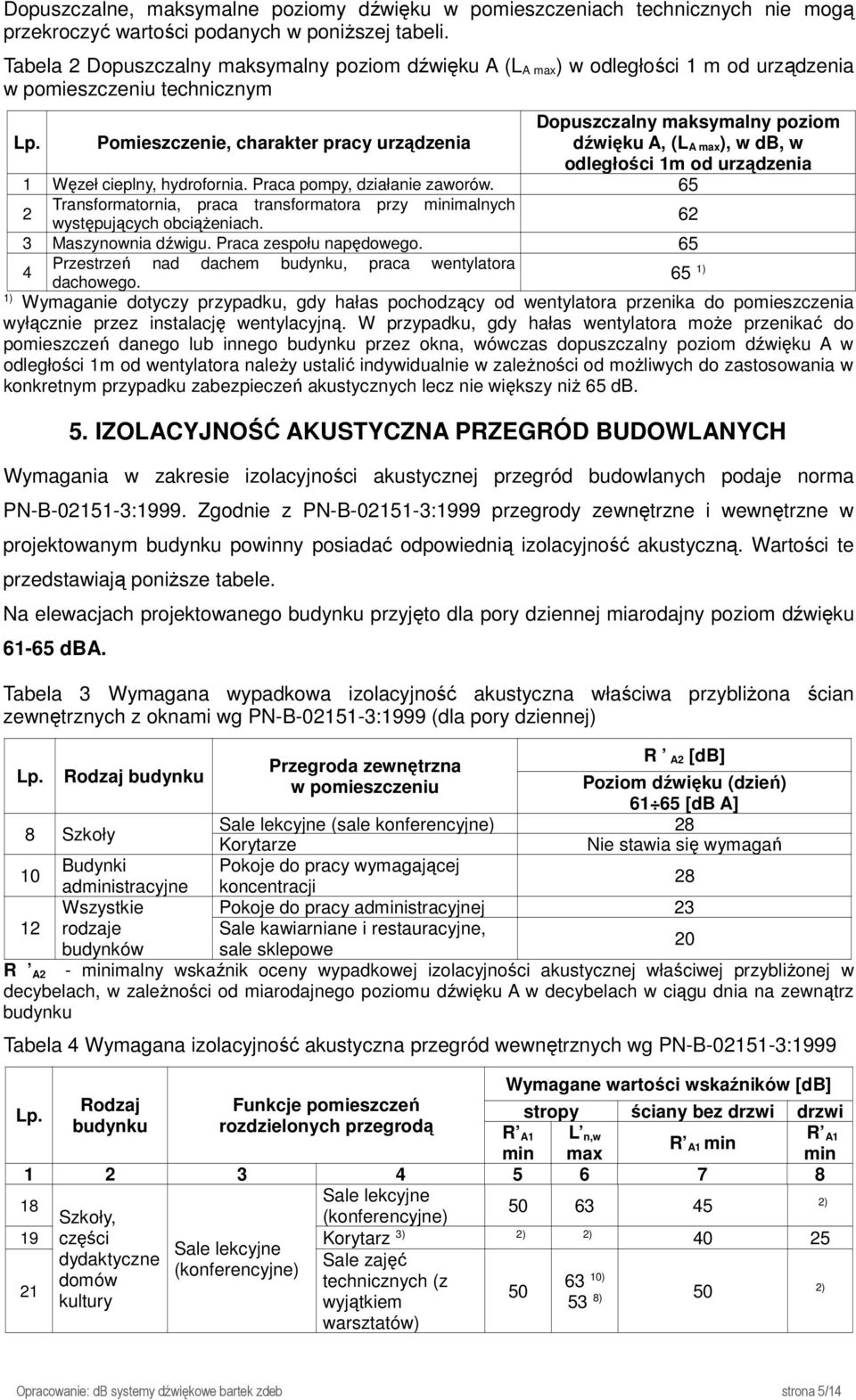

5 Dopuszczalne, maksymalne poziomy dźwięku w pomieszczeniach technicznych nie mogą przekroczyć wartości podanych w poniŝszej tabeli. Tabela 2 Dopuszczalny maksymalny poziom dźwięku A (L A max) w odległości 1 m od urządzenia w pomieszczeniu technicznym Lp. Pomieszczenie, charakter pracy urządzenia Dopuszczalny maksymalny poziom dźwięku A, (L A max), w db, w odległości 1m od urządzenia 1 Węzeł cieplny, hydrofornia. Praca pompy, działanie zaworów Transformatornia, praca transformatora przy minimalnych występujących obciąŝeniach Maszynownia dźwigu. Praca zespołu napędowego Przestrzeń nad dachem budynku, praca wentylatora dachowego. 65 1) 1) Wymaganie dotyczy przypadku, gdy hałas pochodzący od wentylatora przenika do pomieszczenia wyłącznie przez instalację wentylacyjną. W przypadku, gdy hałas wentylatora moŝe przenikać do pomieszczeń danego lub innego budynku przez okna, wówczas dopuszczalny poziom dźwięku A w odległości 1m od wentylatora naleŝy ustalić indywidualnie w zaleŝności od moŝliwych do zastosowania w konkretnym przypadku zabezpieczeń akustycznych lecz nie większy niŝ 65 db. 5. IZOLACYJNOŚĆ AKUSTYCZNA PRZEGRÓD BUDOWLANYCH Wymagania w zakresie izolacyjności akustycznej przegród budowlanych podaje norma PN-B :1999. Zgodnie z PN-B :1999 przegrody zewnętrzne i wewnętrzne w projektowanym budynku powinny posiadać odpowiednią izolacyjność akustyczną. Wartości te przedstawiają poniŝsze tabele. Na elewacjach projektowanego budynku przyjęto dla pory dziennej miarodajny poziom dźwięku dba. Tabela 3 Wymagana wypadkowa izolacyjność akustyczna właściwa przybliŝona ścian zewnętrznych z oknami wg PN-B :1999 (dla pory dziennej) Lp. Rodzaj budynku R Przegroda zewnętrzna A2 [db] w pomieszczeniu Poziom dźwięku (dzień) [db A] 8 Szkoły Sale lekcyjne (sale konferencyjne) 28 Korytarze Nie stawia się wymagań 10 Budynki Pokoje do pracy wymagającej administracyjne koncentracji 28 Wszystkie Pokoje do pracy administracyjnej rodzaje Sale kawiarniane i restauracyjne, budynków sale sklepowe 20 R A2 - minimalny wskaźnik oceny wypadkowej izolacyjności akustycznej właściwej przybliŝonej w decybelach, w zaleŝności od miarodajnego poziomu dźwięku A w decybelach w ciągu dnia na zewnątrz budynku Tabela 4 Wymagana izolacyjność akustyczna przegród wewnętrznych wg PN-B :1999 Wymagane wartości wskaźników [db] Rodzaj Funkcje pomieszczeń Lp. stropy ściany bez drzwi drzwi budynku rozdzielonych przegrodą R A1 L n,w R R min max A1 min A1 min Sale lekcyjne Szkoły, (konferencyjne) 2) 19 części Korytarz Sale lekcyjne 3) 2) 2) dydaktyczne Sale zajęć (konferencyjne) domów technicznych (z ) 2) 50 kultury wyjątkiem 53 8) warsztatów) Opracowanie: db systemy dźwiękowe bartek zdeb strona 5/14

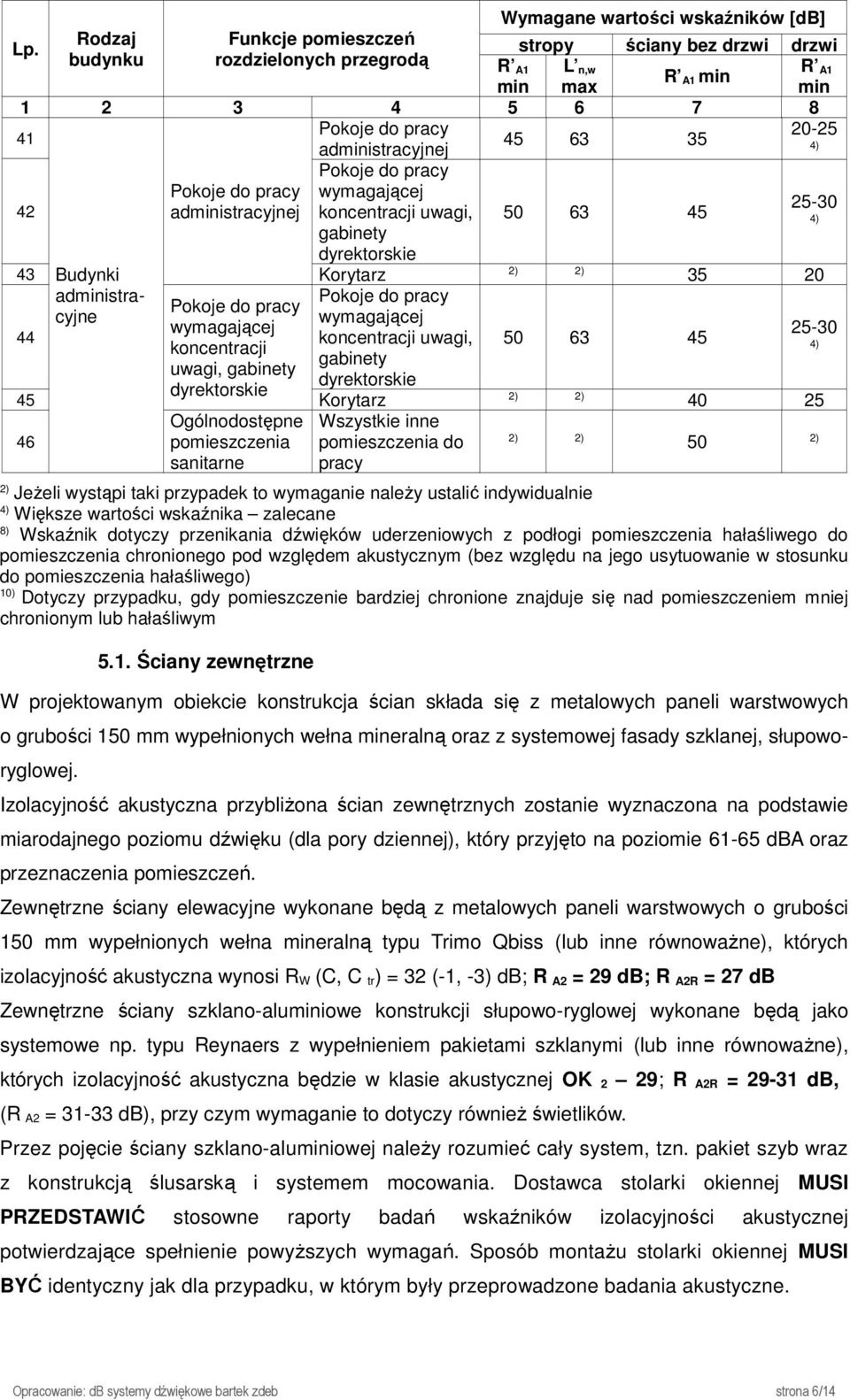

6 Wymagane wartości wskaźników [db] Rodzaj Funkcje pomieszczeń Lp. stropy ściany bez drzwi drzwi budynku rozdzielonych przegrodą R A1 L n,w R R min max A1 min A1 min Pokoje do pracy ) administracyjnej Pokoje do pracy Pokoje do pracy wymagającej administracyjnej koncentracji uwagi, ) gabinety dyrektorskie Budynki administracyjne Pokoje do pracy wymagającej koncentracji uwagi, gabinety dyrektorskie Ogólnodostępne pomieszczenia sanitarne Korytarz 2) 2) Pokoje do pracy wymagającej koncentracji uwagi, ) gabinety dyrektorskie Korytarz 2) 2) Wszystkie inne pomieszczenia do 2) 2) 50 2) pracy 2) JeŜeli wystąpi taki przypadek to wymaganie naleŝy ustalić indywidualnie 4) Większe wartości wskaźnika zalecane 8) Wskaźnik dotyczy przenikania dźwięków uderzeniowych z podłogi pomieszczenia hałaśliwego do pomieszczenia chronionego pod względem akustycznym (bez względu na jego usytuowanie w stosunku do pomieszczenia hałaśliwego) 10) Dotyczy przypadku, gdy pomieszczenie bardziej chronione znajduje się nad pomieszczeniem mniej chronionym lub hałaśliwym 5.1. Ściany zewnętrzne W projektowanym obiekcie konstrukcja ścian składa się z metalowych paneli warstwowych o grubości 150 mm wypełnionych wełna mineralną oraz z systemowej fasady szklanej, słupoworyglowej. Izolacyjność akustyczna przybliŝona ścian zewnętrznych zostanie wyznaczona na podstawie miarodajnego poziomu dźwięku (dla pory dziennej), który przyjęto na poziomie dba oraz przeznaczenia pomieszczeń. Zewnętrzne ściany elewacyjne wykonane będą z metalowych paneli warstwowych o grubości 150 mm wypełnionych wełna mineralną typu Trimo Qbiss (lub inne równowaŝne), których izolacyjność akustyczna wynosi R W (C, C tr) = 32 (-1, -3) db; R A2 = 29 db; R A2R = 27 db Zewnętrzne ściany szklano-aluminiowe konstrukcji słupowo-ryglowej wykonane będą jako systemowe np. typu Reynaers z wypełnieniem pakietami szklanymi (lub inne równowaŝne), których izolacyjność akustyczna będzie w klasie akustycznej OK 2 29; R A2R = db, (R A2 = db), przy czym wymaganie to dotyczy równieŝ świetlików. Przez pojęcie ściany szklano-aluminiowej naleŝy rozumieć cały system, tzn. pakiet szyb wraz z konstrukcją ślusarską i systemem mocowania. Dostawca stolarki okiennej MUSI PRZEDSTAWIĆ stosowne raporty badań wskaźników izolacyjności akustycznej potwierdzające spełnienie powyŝszych wymagań. Sposób montaŝu stolarki okiennej MUSI BYĆ identyczny jak dla przypadku, w którym były przeprowadzone badania akustyczne. Opracowanie: db systemy dźwiękowe bartek zdeb strona 6/14

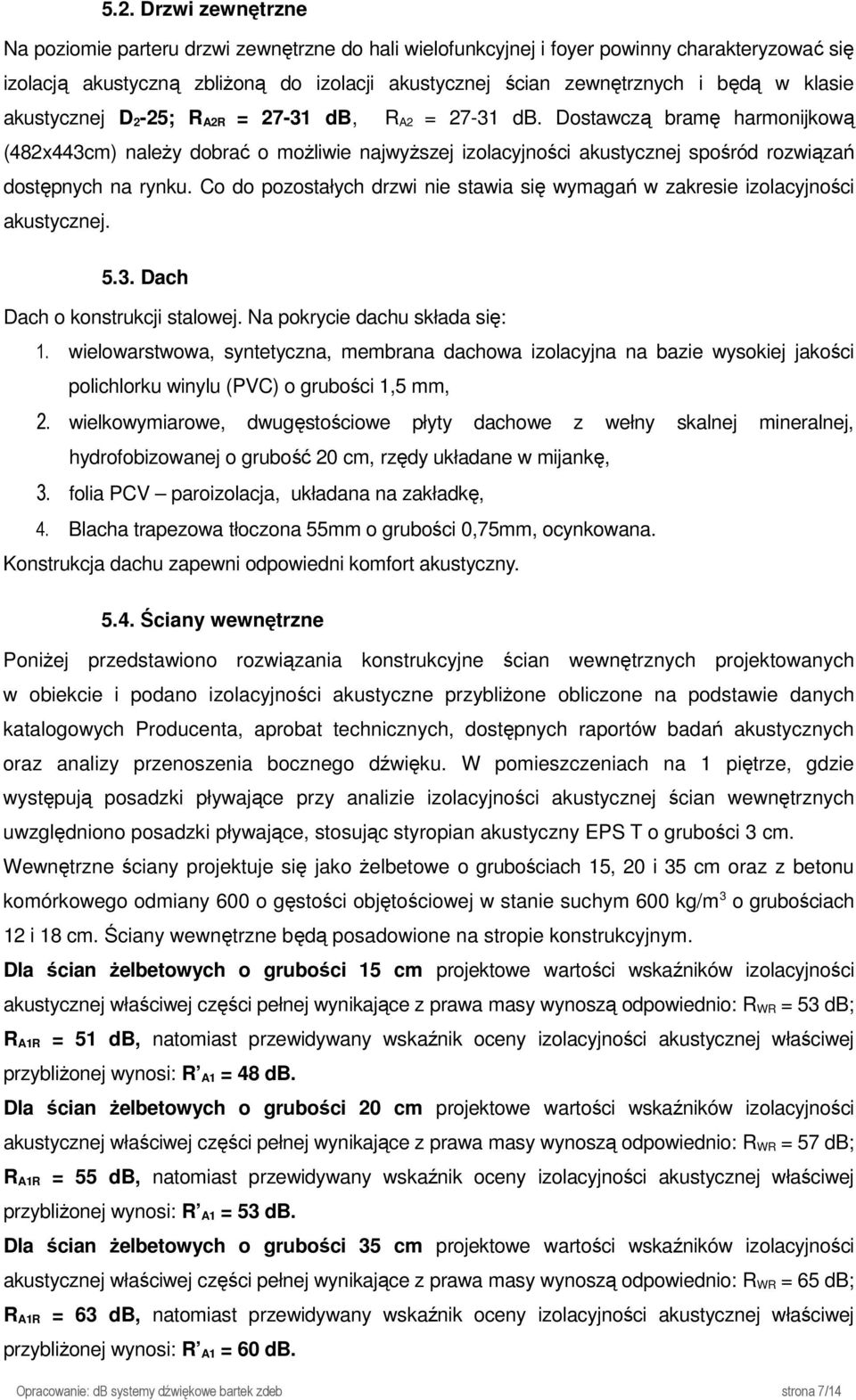

7 5.2. Drzwi zewnętrzne Na poziomie parteru drzwi zewnętrzne do hali wielofunkcyjnej i foyer powinny charakteryzować się izolacją akustyczną zbliŝoną do izolacji akustycznej ścian zewnętrznych i będą w klasie akustycznej D 2-25; R A2R = db, R A2 = db. Dostawczą bramę harmonijkową (482x443cm) naleŝy dobrać o moŝliwie najwyŝszej izolacyjności akustycznej spośród rozwiązań dostępnych na rynku. Co do pozostałych drzwi nie stawia się wymagań w zakresie izolacyjności akustycznej Dach Dach o konstrukcji stalowej. Na pokrycie dachu składa się: 1. wielowarstwowa, syntetyczna, membrana dachowa izolacyjna na bazie wysokiej jakości polichlorku winylu (PVC) o grubości 1,5 mm, 2. wielkowymiarowe, dwugęstościowe płyty dachowe z wełny skalnej mineralnej, hydrofobizowanej o grubość 20 cm, rzędy układane w mijankę, 3. folia PCV paroizolacja, układana na zakładkę, 4. Blacha trapezowa tłoczona 55mm o grubości 0,75mm, ocynkowana. Konstrukcja dachu zapewni odpowiedni komfort akustyczny Ściany wewnętrzne PoniŜej przedstawiono rozwiązania konstrukcyjne ścian wewnętrznych projektowanych w obiekcie i podano izolacyjności akustyczne przybliŝone obliczone na podstawie danych katalogowych Producenta, aprobat technicznych, dostępnych raportów badań akustycznych oraz analizy przenoszenia bocznego dźwięku. W pomieszczeniach na 1 piętrze, gdzie występują posadzki pływające przy analizie izolacyjności akustycznej ścian wewnętrznych uwzględniono posadzki pływające, stosując styropian akustyczny EPS T o grubości 3 cm. Wewnętrzne ściany projektuje się jako Ŝelbetowe o grubościach 15, 20 i 35 cm oraz z betonu komórkowego odmiany 600 o gęstości objętościowej w stanie suchym 600 kg/m 3 o grubościach 12 i 18 cm. Ściany wewnętrzne będą posadowione na stropie konstrukcyjnym. Dla ścian Ŝelbetowych o grubości 15 cm projektowe wartości wskaźników izolacyjności akustycznej właściwej części pełnej wynikające z prawa masy wynoszą odpowiednio: R WR = 53 db; R A1R = 51 db, natomiast przewidywany wskaźnik oceny izolacyjności akustycznej właściwej przybliŝonej wynosi: R A1 = 48 db. Dla ścian Ŝelbetowych o grubości 20 cm projektowe wartości wskaźników izolacyjności akustycznej właściwej części pełnej wynikające z prawa masy wynoszą odpowiednio: R WR = 57 db; R A1R = 55 db, natomiast przewidywany wskaźnik oceny izolacyjności akustycznej właściwej przybliŝonej wynosi: R A1 = 53 db. Dla ścian Ŝelbetowych o grubości 35 cm projektowe wartości wskaźników izolacyjności akustycznej właściwej części pełnej wynikające z prawa masy wynoszą odpowiednio: R WR = 65 db; R A1R = 63 db, natomiast przewidywany wskaźnik oceny izolacyjności akustycznej właściwej przybliŝonej wynosi: R A1 = 60 db. Opracowanie: db systemy dźwiękowe bartek zdeb strona 7/14

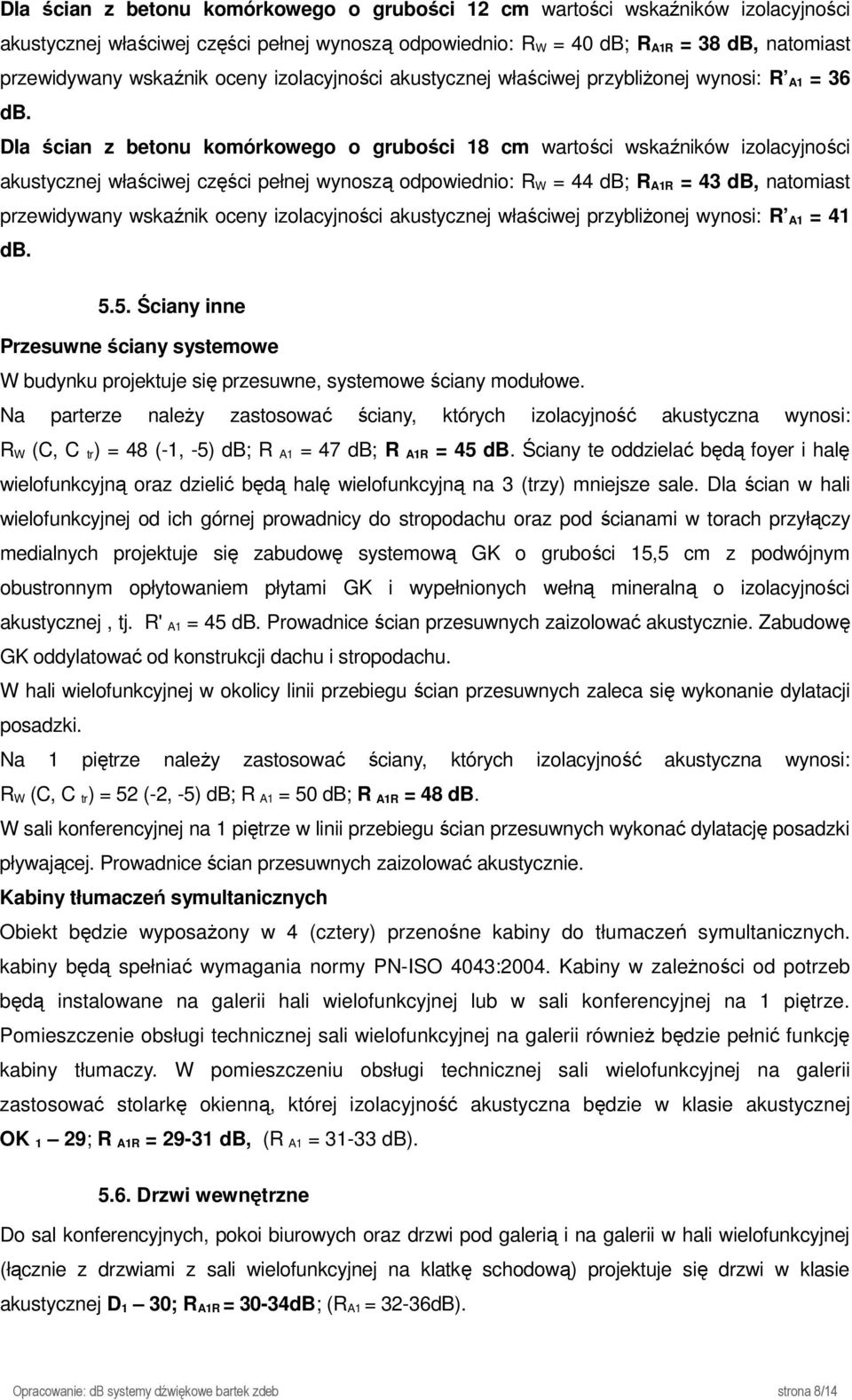

8 Dla ścian z betonu komórkowego o grubości 12 cm wartości wskaźników izolacyjności akustycznej właściwej części pełnej wynoszą odpowiednio: R W = 40 db; R A1R = 38 db, natomiast przewidywany wskaźnik oceny izolacyjności akustycznej właściwej przybliŝonej wynosi: R A1 = 36 db. Dla ścian z betonu komórkowego o grubości 18 cm wartości wskaźników izolacyjności akustycznej właściwej części pełnej wynoszą odpowiednio: R W = 44 db; R A1R = 43 db, natomiast przewidywany wskaźnik oceny izolacyjności akustycznej właściwej przybliŝonej wynosi: R A1 = 41 db Ściany inne Przesuwne ściany systemowe W budynku projektuje się przesuwne, systemowe ściany modułowe. Na parterze naleŝy zastosować ściany, których izolacyjność akustyczna wynosi: R W (C, C tr) = 48 (-1, -5) db; R A1 = 47 db; R A1R = 45 db. Ściany te oddzielać będą foyer i halę wielofunkcyjną oraz dzielić będą halę wielofunkcyjną na 3 (trzy) mniejsze sale. Dla ścian w hali wielofunkcyjnej od ich górnej prowadnicy do stropodachu oraz pod ścianami w torach przyłączy medialnych projektuje się zabudowę systemową GK o grubości 15,5 cm z podwójnym obustronnym opłytowaniem płytami GK i wypełnionych wełną mineralną o izolacyjności akustycznej, tj. R' A1 = 45 db. Prowadnice ścian przesuwnych zaizolować akustycznie. Zabudowę GK oddylatować od konstrukcji dachu i stropodachu. W hali wielofunkcyjnej w okolicy linii przebiegu ścian przesuwnych zaleca się wykonanie dylatacji posadzki. Na 1 piętrze naleŝy zastosować ściany, których izolacyjność akustyczna wynosi: R W (C, C tr) = 52 (-2, -5) db; R A1 = 50 db; R A1R = 48 db. W sali konferencyjnej na 1 piętrze w linii przebiegu ścian przesuwnych wykonać dylatację posadzki pływającej. Prowadnice ścian przesuwnych zaizolować akustycznie. Kabiny tłumaczeń symultanicznych Obiekt będzie wyposaŝony w 4 (cztery) przenośne kabiny do tłumaczeń symultanicznych. kabiny będą spełniać wymagania normy PN-ISO 4043:2004. Kabiny w zaleŝności od potrzeb będą instalowane na galerii hali wielofunkcyjnej lub w sali konferencyjnej na 1 piętrze. Pomieszczenie obsługi technicznej sali wielofunkcyjnej na galerii równieŝ będzie pełnić funkcję kabiny tłumaczy. W pomieszczeniu obsługi technicznej sali wielofunkcyjnej na galerii zastosować stolarkę okienną, której izolacyjność akustyczna będzie w klasie akustycznej OK 1 29; R A1R = db, (R A1 = db) Drzwi wewnętrzne Do sal konferencyjnych, pokoi biurowych oraz drzwi pod galerią i na galerii w hali wielofunkcyjnej (łącznie z drzwiami z sali wielofunkcyjnej na klatkę schodową) projektuje się drzwi w klasie akustycznej D 1 30; R A1R = 30-34dB; (R A1 = 32-36dB). Opracowanie: db systemy dźwiękowe bartek zdeb strona 8/14

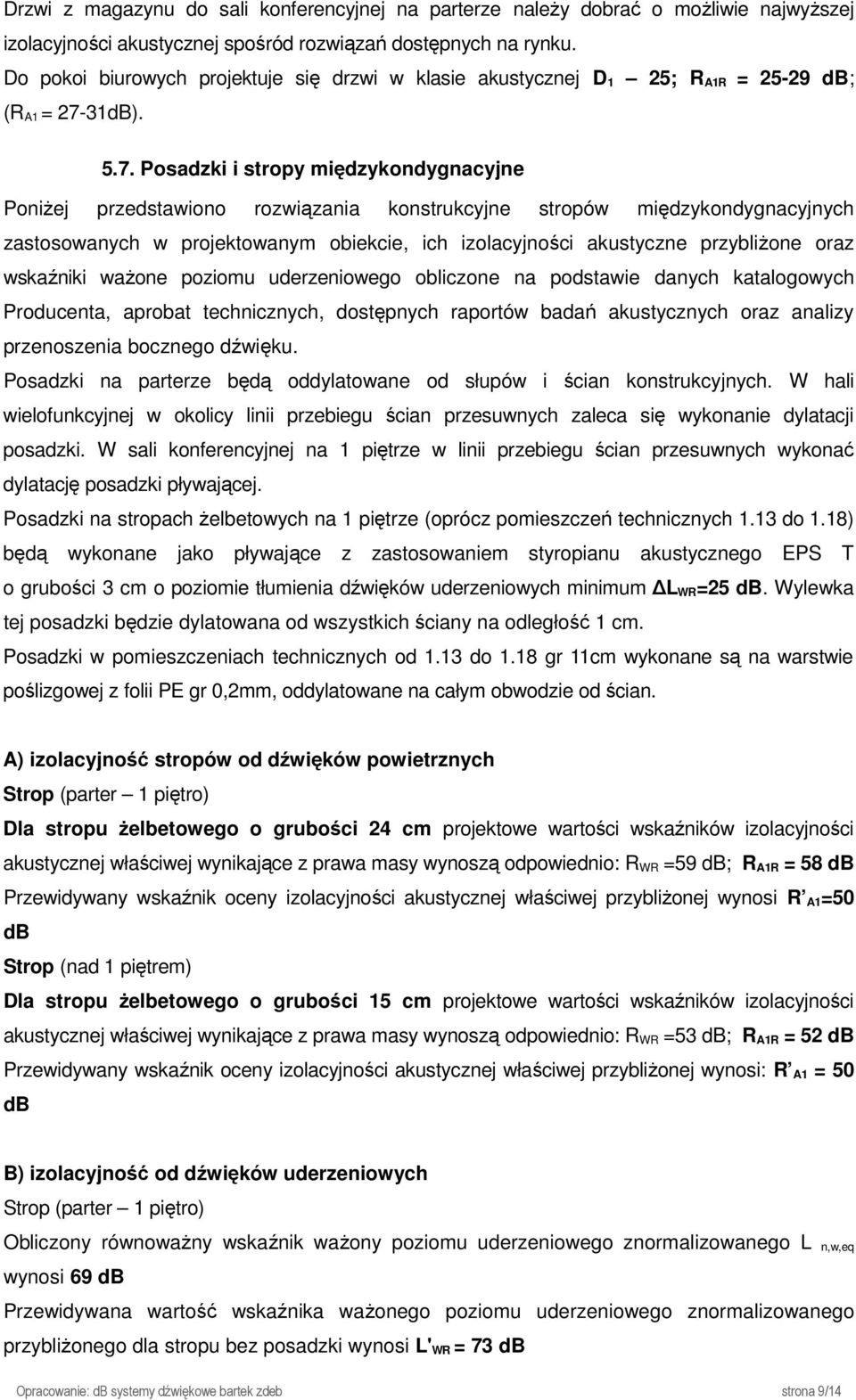

9 Drzwi z magazynu do sali konferencyjnej na parterze naleŝy dobrać o moŝliwie najwyŝszej izolacyjności akustycznej spośród rozwiązań dostępnych na rynku. Do pokoi biurowych projektuje się drzwi w klasie akustycznej D 1 25; R A1R = db; (R A1 = 27-31dB) Posadzki i stropy międzykondygnacyjne PoniŜej przedstawiono rozwiązania konstrukcyjne stropów międzykondygnacyjnych zastosowanych w projektowanym obiekcie, ich izolacyjności akustyczne przybliŝone oraz wskaźniki waŝone poziomu uderzeniowego obliczone na podstawie danych katalogowych Producenta, aprobat technicznych, dostępnych raportów badań akustycznych oraz analizy przenoszenia bocznego dźwięku. Posadzki na parterze będą oddylatowane od słupów i ścian konstrukcyjnych. W hali wielofunkcyjnej w okolicy linii przebiegu ścian przesuwnych zaleca się wykonanie dylatacji posadzki. W sali konferencyjnej na 1 piętrze w linii przebiegu ścian przesuwnych wykonać dylatację posadzki pływającej. Posadzki na stropach Ŝelbetowych na 1 piętrze (oprócz pomieszczeń technicznych 1.13 do 1.18) będą wykonane jako pływające z zastosowaniem styropianu akustycznego EPS T o grubości 3 cm o poziomie tłumienia dźwięków uderzeniowych minimum L WR=25 db. Wylewka tej posadzki będzie dylatowana od wszystkich ściany na odległość 1 cm. Posadzki w pomieszczeniach technicznych od 1.13 do 1.18 gr 11cm wykonane są na warstwie poślizgowej z folii PE gr 0,2mm, oddylatowane na całym obwodzie od ścian. A) izolacyjność stropów od dźwięków powietrznych Strop (parter 1 piętro) Dla stropu Ŝelbetowego o grubości 24 cm projektowe wartości wskaźników izolacyjności akustycznej właściwej wynikające z prawa masy wynoszą odpowiednio: R WR =59 db; R A1R = 58 db Przewidywany wskaźnik oceny izolacyjności akustycznej właściwej przybliŝonej wynosi R A1=50 db Strop (nad 1 piętrem) Dla stropu Ŝelbetowego o grubości 15 cm projektowe wartości wskaźników izolacyjności akustycznej właściwej wynikające z prawa masy wynoszą odpowiednio: R WR =53 db; R A1R = 52 db Przewidywany wskaźnik oceny izolacyjności akustycznej właściwej przybliŝonej wynosi: R A1 = 50 db B) izolacyjność od dźwięków uderzeniowych Strop (parter 1 piętro) Obliczony równowaŝny wskaźnik waŝony poziomu uderzeniowego znormalizowanego L n,w,eq wynosi 69 db Przewidywana wartość wskaźnika waŝonego poziomu uderzeniowego znormalizowanego przybliŝonego dla stropu bez posadzki wynosi L' WR = 73 db Opracowanie: db systemy dźwiękowe bartek zdeb strona 9/14

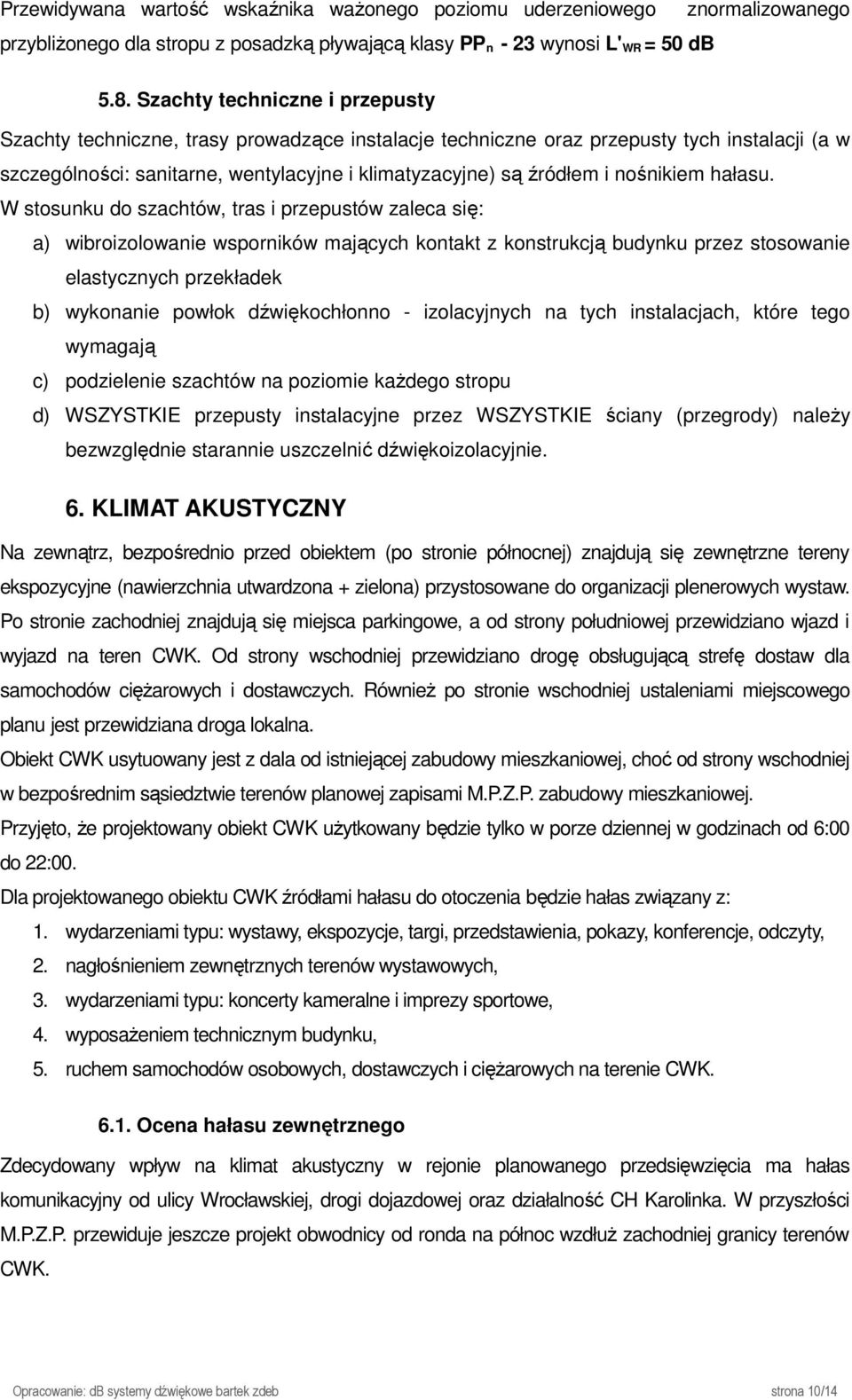

10 Przewidywana wartość wskaźnika waŝonego poziomu uderzeniowego znormalizowanego przybliŝonego dla stropu z posadzką pływającą klasy PP n - 23 wynosi L' WR = 50 db 5.8. Szachty techniczne i przepusty Szachty techniczne, trasy prowadzące instalacje techniczne oraz przepusty tych instalacji (a w szczególności: sanitarne, wentylacyjne i klimatyzacyjne) są źródłem i nośnikiem hałasu. W stosunku do szachtów, tras i przepustów zaleca się: a) wibroizolowanie wsporników mających kontakt z konstrukcją budynku przez stosowanie elastycznych przekładek b) wykonanie powłok dźwiękochłonno - izolacyjnych na tych instalacjach, które tego wymagają c) podzielenie szachtów na poziomie kaŝdego stropu d) WSZYSTKIE przepusty instalacyjne przez WSZYSTKIE ściany (przegrody) naleŝy bezwzględnie starannie uszczelnić dźwiękoizolacyjnie. 6. KLIMAT AKUSTYCZNY Na zewnątrz, bezpośrednio przed obiektem (po stronie północnej) znajdują się zewnętrzne tereny ekspozycyjne (nawierzchnia utwardzona + zielona) przystosowane do organizacji plenerowych wystaw. Po stronie zachodniej znajdują się miejsca parkingowe, a od strony południowej przewidziano wjazd i wyjazd na teren CWK. Od strony wschodniej przewidziano drogę obsługującą strefę dostaw dla samochodów cięŝarowych i dostawczych. RównieŜ po stronie wschodniej ustaleniami miejscowego planu jest przewidziana droga lokalna. Obiekt CWK usytuowany jest z dala od istniejącej zabudowy mieszkaniowej, choć od strony wschodniej w bezpośrednim sąsiedztwie terenów planowej zapisami M.P.Z.P. zabudowy mieszkaniowej. Przyjęto, Ŝe projektowany obiekt CWK uŝytkowany będzie tylko w porze dziennej w godzinach od 6:00 do 22:00. Dla projektowanego obiektu CWK źródłami hałasu do otoczenia będzie hałas związany z: 1. wydarzeniami typu: wystawy, ekspozycje, targi, przedstawienia, pokazy, konferencje, odczyty, 2. nagłośnieniem zewnętrznych terenów wystawowych, 3. wydarzeniami typu: koncerty kameralne i imprezy sportowe, 4. wyposaŝeniem technicznym budynku, 5. ruchem samochodów osobowych, dostawczych i cięŝarowych na terenie CWK Ocena hałasu zewnętrznego Zdecydowany wpływ na klimat akustyczny w rejonie planowanego przedsięwzięcia ma hałas komunikacyjny od ulicy Wrocławskiej, drogi dojazdowej oraz działalność CH Karolinka. W przyszłości M.P.Z.P. przewiduje jeszcze projekt obwodnicy od ronda na północ wzdłuŝ zachodniej granicy terenów CWK. Opracowanie: db systemy dźwiękowe bartek zdeb strona 10/14

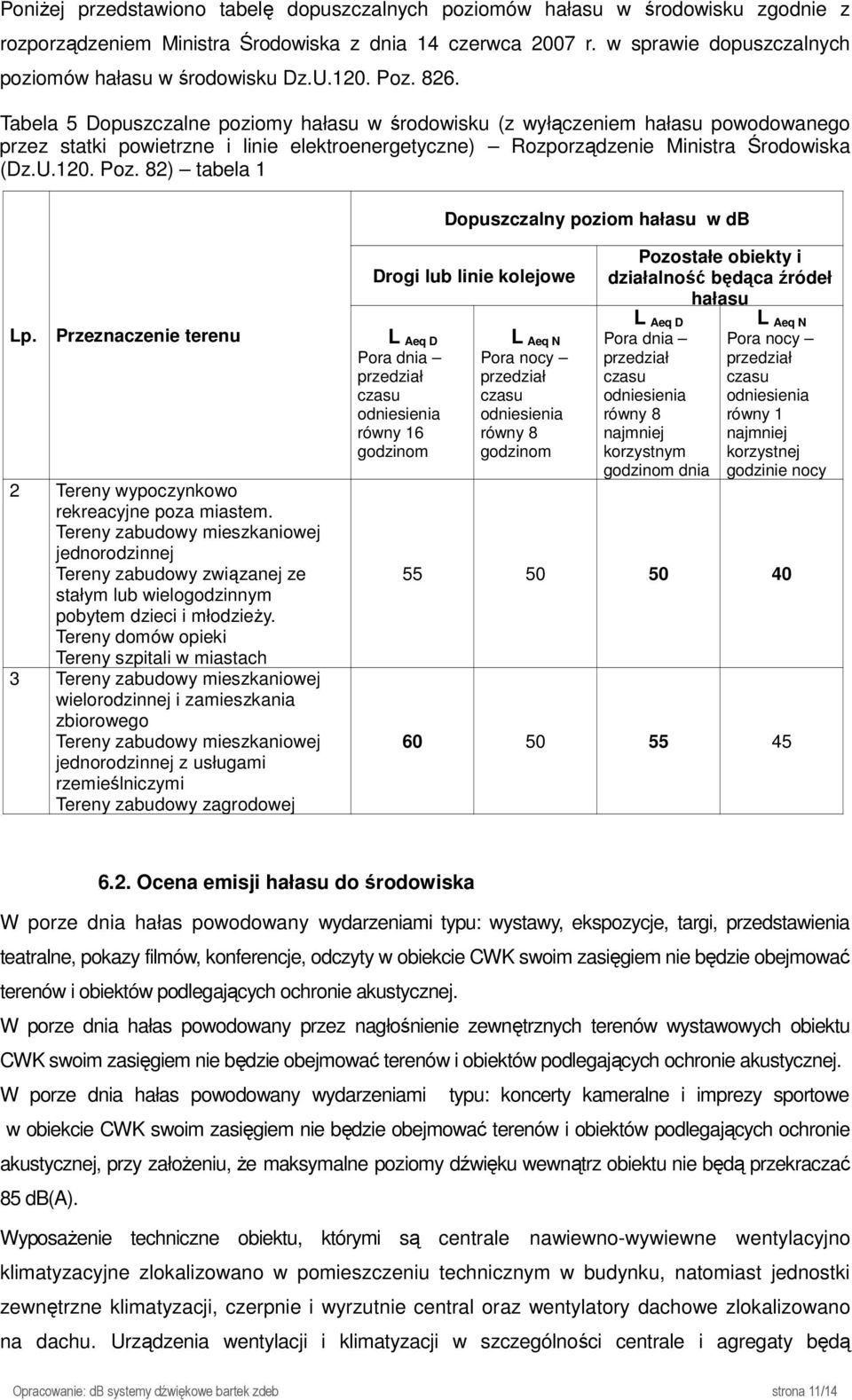

11 PoniŜej przedstawiono tabelę dopuszczalnych poziomów hałasu w środowisku zgodnie z rozporządzeniem Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku Dz.U.120. Poz Tabela 5 Dopuszczalne poziomy hałasu w środowisku (z wyłączeniem hałasu powodowanego przez statki powietrzne i linie elektroenergetyczne) Rozporządzenie Ministra Środowiska (Dz.U.120. Poz. 82) tabela 1 Dopuszczalny poziom hałasu w db Lp. Przeznaczenie terenu 2 Tereny wypoczynkowo rekreacyjne poza miastem. Tereny zabudowy mieszkaniowej jednorodzinnej Tereny zabudowy związanej ze stałym lub wielogodzinnym pobytem dzieci i młodzieŝy. Tereny domów opieki Tereny szpitali w miastach 3 Tereny zabudowy mieszkaniowej wielorodzinnej i zamieszkania zbiorowego Tereny zabudowy mieszkaniowej jednorodzinnej z usługami rzemieślniczymi Tereny zabudowy zagrodowej Drogi lub linie kolejowe L Aeq D Pora dnia przedział czasu odniesienia równy 16 godzinom L Aeq N Pora nocy przedział czasu odniesienia równy 8 godzinom Pozostałe obiekty i działalność będąca źródeł hałasu L Aeq D Pora dnia przedział czasu odniesienia równy 8 najmniej korzystnym godzinom dnia L Aeq N Pora nocy przedział czasu odniesienia równy 1 najmniej korzystnej godzinie nocy Ocena emisji hałasu do środowiska W porze dnia hałas powodowany wydarzeniami typu: wystawy, ekspozycje, targi, przedstawienia teatralne, pokazy filmów, konferencje, odczyty w obiekcie CWK swoim zasięgiem nie będzie obejmować terenów i obiektów podlegających ochronie akustycznej. W porze dnia hałas powodowany przez nagłośnienie zewnętrznych terenów wystawowych obiektu CWK swoim zasięgiem nie będzie obejmować terenów i obiektów podlegających ochronie akustycznej. W porze dnia hałas powodowany wydarzeniami typu: koncerty kameralne i imprezy sportowe w obiekcie CWK swoim zasięgiem nie będzie obejmować terenów i obiektów podlegających ochronie akustycznej, przy załoŝeniu, Ŝe maksymalne poziomy dźwięku wewnątrz obiektu nie będą przekraczać 85 db(a). WyposaŜenie techniczne obiektu, którymi są centrale nawiewno-wywiewne wentylacyjno klimatyzacyjne zlokalizowano w pomieszczeniu technicznym w budynku, natomiast jednostki zewnętrzne klimatyzacji, czerpnie i wyrzutnie central oraz wentylatory dachowe zlokalizowano na dachu. Urządzenia wentylacji i klimatyzacji w szczególności centrale i agregaty będą Opracowanie: db systemy dźwiękowe bartek zdeb strona 11/14

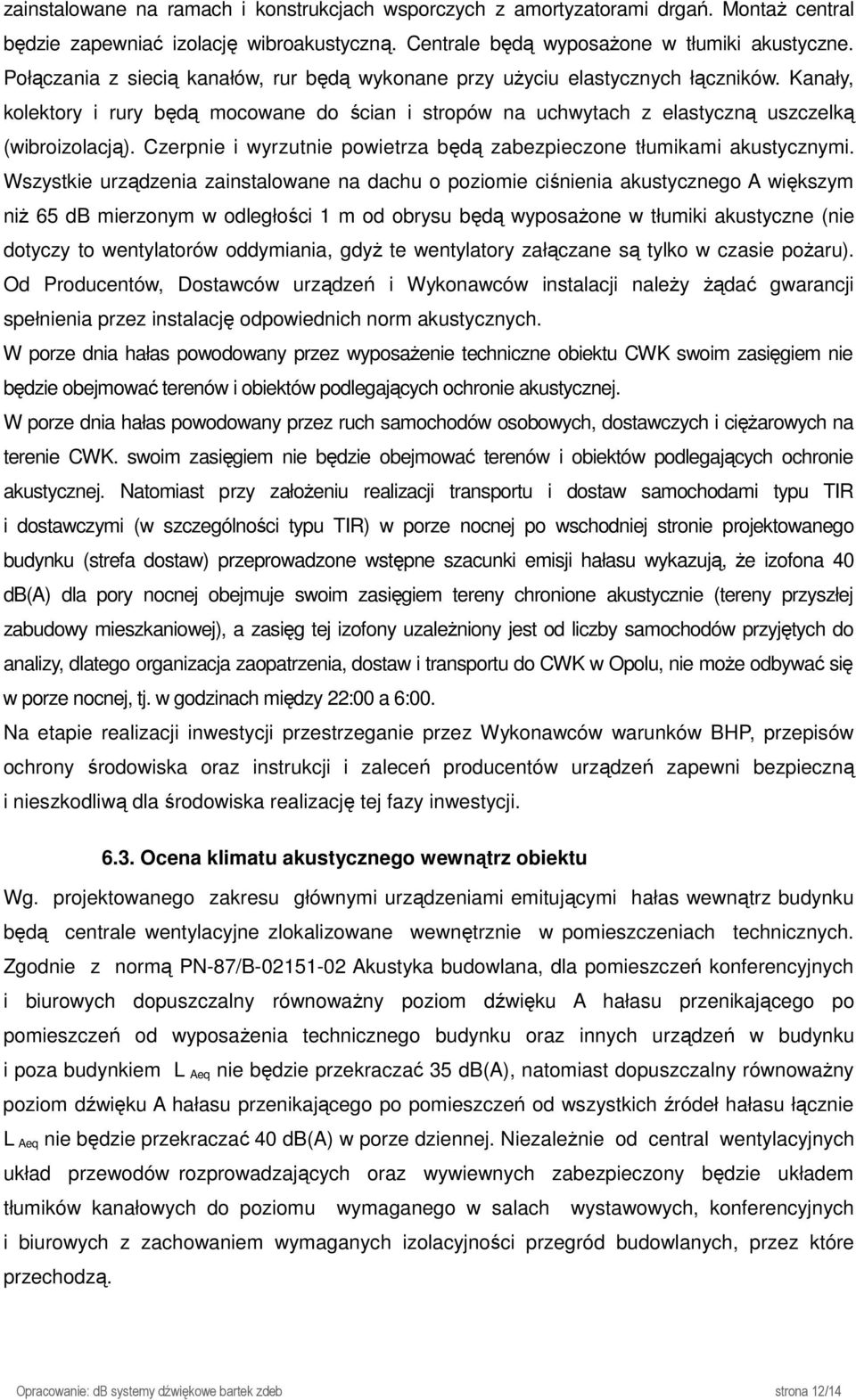

12 zainstalowane na ramach i konstrukcjach wsporczych z amortyzatorami drgań. MontaŜ central będzie zapewniać izolację wibroakustyczną. Centrale będą wyposaŝone w tłumiki akustyczne. Połączania z siecią kanałów, rur będą wykonane przy uŝyciu elastycznych łączników. Kanały, kolektory i rury będą mocowane do ścian i stropów na uchwytach z elastyczną uszczelką (wibroizolacją). Czerpnie i wyrzutnie powietrza będą zabezpieczone tłumikami akustycznymi. Wszystkie urządzenia zainstalowane na dachu o poziomie ciśnienia akustycznego A większym niŝ 65 db mierzonym w odległości 1 m od obrysu będą wyposaŝone w tłumiki akustyczne (nie dotyczy to wentylatorów oddymiania, gdyŝ te wentylatory załączane są tylko w czasie poŝaru). Od Producentów, Dostawców urządzeń i Wykonawców instalacji naleŝy Ŝądać gwarancji spełnienia przez instalację odpowiednich norm akustycznych. W porze dnia hałas powodowany przez wyposaŝenie techniczne obiektu CWK swoim zasięgiem nie będzie obejmować terenów i obiektów podlegających ochronie akustycznej. W porze dnia hałas powodowany przez ruch samochodów osobowych, dostawczych i cięŝarowych na terenie CWK. swoim zasięgiem nie będzie obejmować terenów i obiektów podlegających ochronie akustycznej. Natomiast przy załoŝeniu realizacji transportu i dostaw samochodami typu TIR i dostawczymi (w szczególności typu TIR) w porze nocnej po wschodniej stronie projektowanego budynku (strefa dostaw) przeprowadzone wstępne szacunki emisji hałasu wykazują, Ŝe izofona 40 db(a) dla pory nocnej obejmuje swoim zasięgiem tereny chronione akustycznie (tereny przyszłej zabudowy mieszkaniowej), a zasięg tej izofony uzaleŝniony jest od liczby samochodów przyjętych do analizy, dlatego organizacja zaopatrzenia, dostaw i transportu do CWK w Opolu, nie moŝe odbywać się w porze nocnej, tj. w godzinach między 22:00 a 6:00. Na etapie realizacji inwestycji przestrzeganie przez Wykonawców warunków BHP, przepisów ochrony środowiska oraz instrukcji i zaleceń producentów urządzeń zapewni bezpieczną i nieszkodliwą dla środowiska realizację tej fazy inwestycji Ocena klimatu akustycznego wewnątrz obiektu Wg. projektowanego zakresu głównymi urządzeniami emitującymi hałas wewnątrz budynku będą centrale wentylacyjne zlokalizowane wewnętrznie w pomieszczeniach technicznych. Zgodnie z normą PN-87/B Akustyka budowlana, dla pomieszczeń konferencyjnych i biurowych dopuszczalny równowaŝny poziom dźwięku A hałasu przenikającego po pomieszczeń od wyposaŝenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem L Aeq nie będzie przekraczać 35 db(a), natomiast dopuszczalny równowaŝny poziom dźwięku A hałasu przenikającego po pomieszczeń od wszystkich źródeł hałasu łącznie L Aeq nie będzie przekraczać 40 db(a) w porze dziennej. NiezaleŜnie od central wentylacyjnych układ przewodów rozprowadzających oraz wywiewnych zabezpieczony będzie układem tłumików kanałowych do poziomu wymaganego w salach wystawowych, konferencyjnych i biurowych z zachowaniem wymaganych izolacyjności przegród budowlanych, przez które przechodzą. Opracowanie: db systemy dźwiękowe bartek zdeb strona 12/14

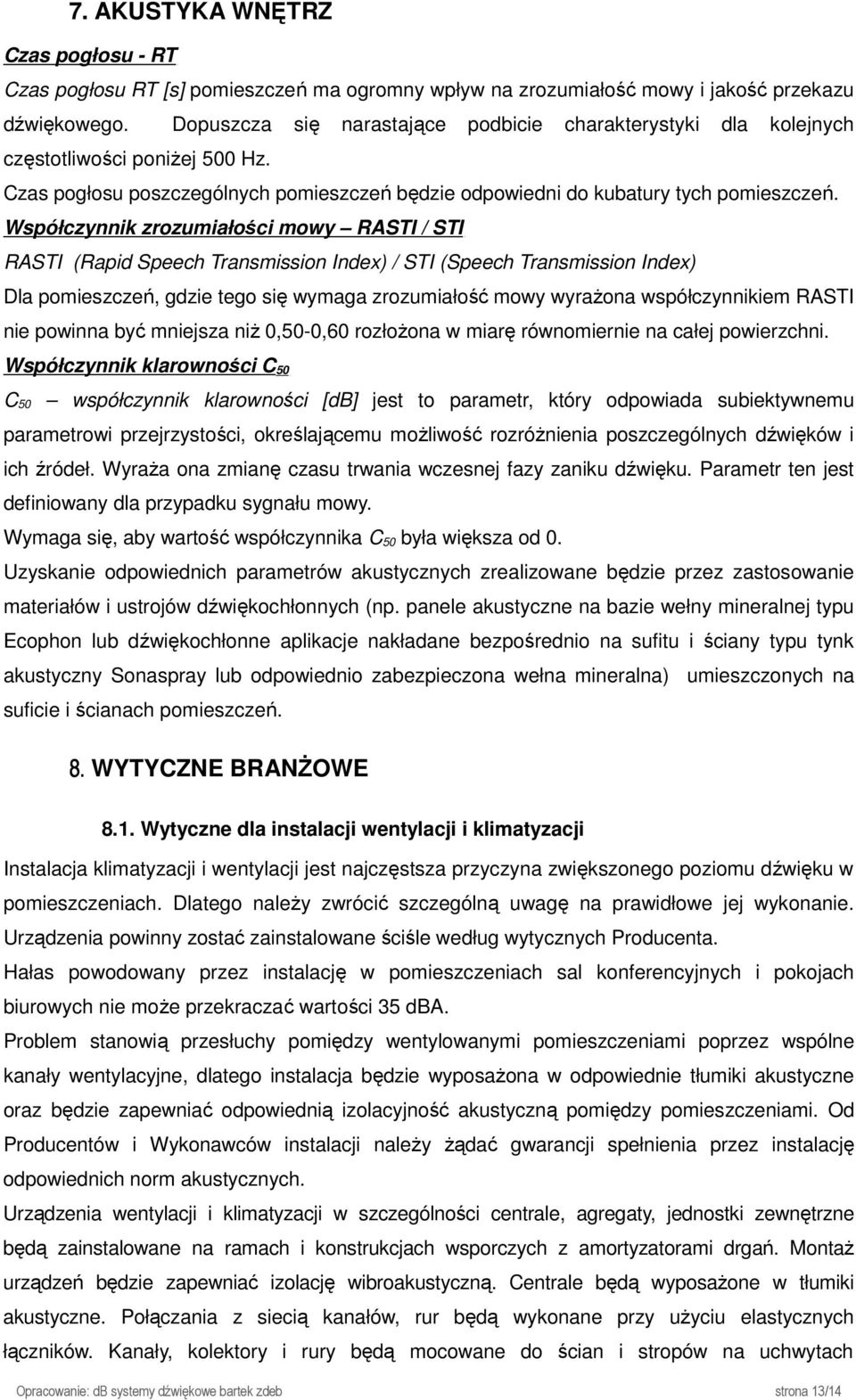

13 7. AKUSTYKA WNĘTRZ Czas pogłosu - RT Czas pogłosu RT [s] pomieszczeń ma ogromny wpływ na zrozumiałość mowy i jakość przekazu dźwiękowego. Dopuszcza się narastające podbicie charakterystyki dla kolejnych częstotliwości poniŝej 500 Hz. Czas pogłosu poszczególnych pomieszczeń będzie odpowiedni do kubatury tych pomieszczeń. Współczynnik zrozumiałości mowy RASTI / STI RASTI (Rapid Speech Transmission Index) / STI (Speech Transmission Index) Dla pomieszczeń, gdzie tego się wymaga zrozumiałość mowy wyraŝona współczynnikiem RASTI nie powinna być mniejsza niŝ 0,50-0,60 rozłoŝona w miarę równomiernie na całej powierzchni. Współczynnik klarowności C 50 C 50 współczynnik klarowności [db] jest to parametr, który odpowiada subiektywnemu parametrowi przejrzystości, określającemu moŝliwość rozróŝnienia poszczególnych dźwięków i ich źródeł. WyraŜa ona zmianę czasu trwania wczesnej fazy zaniku dźwięku. Parametr ten jest definiowany dla przypadku sygnału mowy. Wymaga się, aby wartość współczynnika C 50 była większa od 0. Uzyskanie odpowiednich parametrów akustycznych zrealizowane będzie przez zastosowanie materiałów i ustrojów dźwiękochłonnych (np. panele akustyczne na bazie wełny mineralnej typu Ecophon lub dźwiękochłonne aplikacje nakładane bezpośrednio na sufitu i ściany typu tynk akustyczny Sonaspray lub odpowiednio zabezpieczona wełna mineralna) umieszczonych na suficie i ścianach pomieszczeń. 8. WYTYCZNE BRANśOWE 8.1. Wytyczne dla instalacji wentylacji i klimatyzacji Instalacja klimatyzacji i wentylacji jest najczęstsza przyczyna zwiększonego poziomu dźwięku w pomieszczeniach. Dlatego naleŝy zwrócić szczególną uwagę na prawidłowe jej wykonanie. Urządzenia powinny zostać zainstalowane ściśle według wytycznych Producenta. Hałas powodowany przez instalację w pomieszczeniach sal konferencyjnych i pokojach biurowych nie moŝe przekraczać wartości 35 dba. Problem stanowią przesłuchy pomiędzy wentylowanymi pomieszczeniami poprzez wspólne kanały wentylacyjne, dlatego instalacja będzie wyposaŝona w odpowiednie tłumiki akustyczne oraz będzie zapewniać odpowiednią izolacyjność akustyczną pomiędzy pomieszczeniami. Od Producentów i Wykonawców instalacji naleŝy Ŝądać gwarancji spełnienia przez instalację odpowiednich norm akustycznych. Urządzenia wentylacji i klimatyzacji w szczególności centrale, agregaty, jednostki zewnętrzne będą zainstalowane na ramach i konstrukcjach wsporczych z amortyzatorami drgań. MontaŜ urządzeń będzie zapewniać izolację wibroakustyczną. Centrale będą wyposaŝone w tłumiki akustyczne. Połączania z siecią kanałów, rur będą wykonane przy uŝyciu elastycznych łączników. Kanały, kolektory i rury będą mocowane do ścian i stropów na uchwytach Opracowanie: db systemy dźwiękowe bartek zdeb strona 13/14

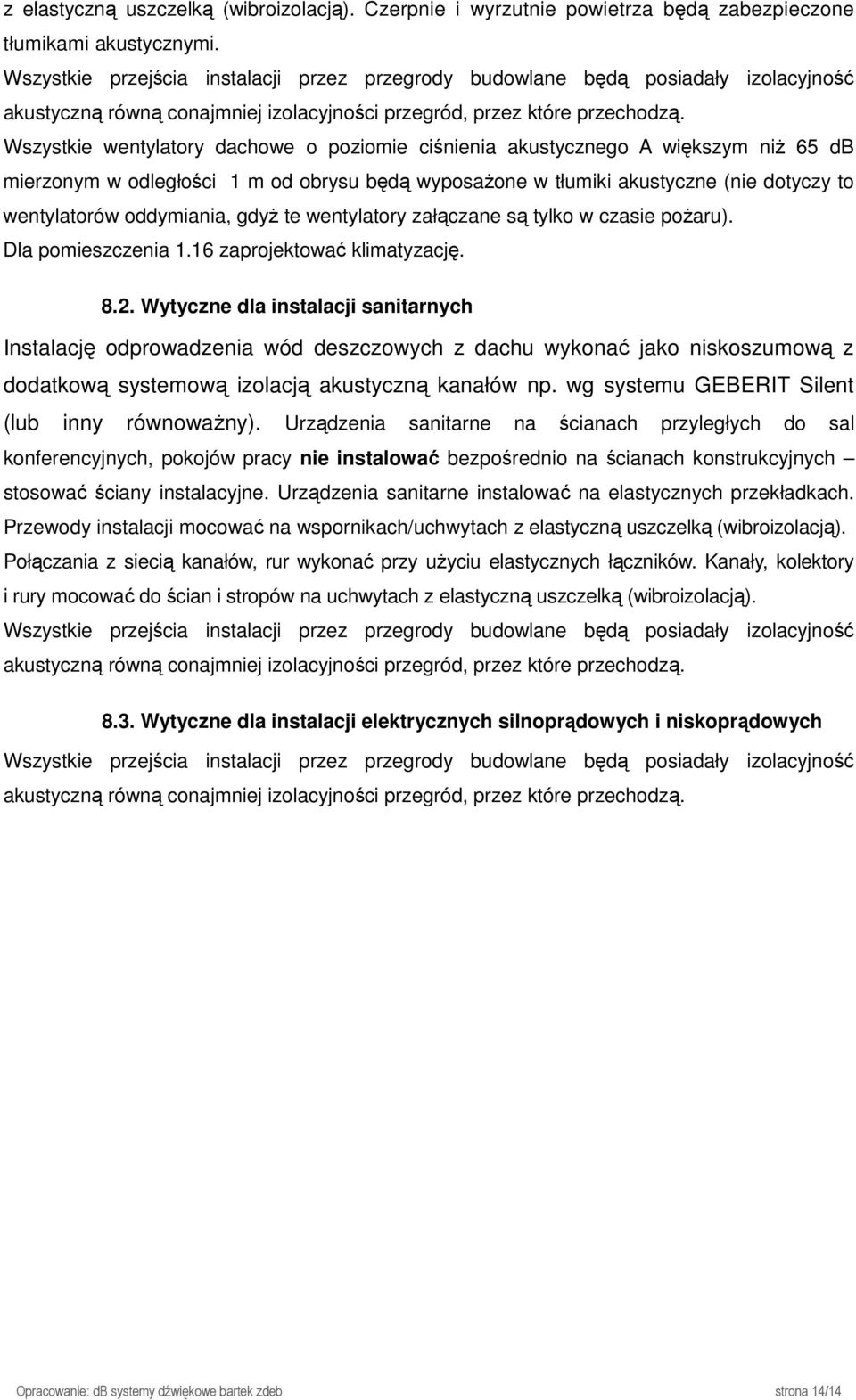

14 z elastyczną uszczelką (wibroizolacją). Czerpnie i wyrzutnie powietrza będą zabezpieczone tłumikami akustycznymi. Wszystkie przejścia instalacji przez przegrody budowlane będą posiadały izolacyjność akustyczną równą conajmniej izolacyjności przegród, przez które przechodzą. Wszystkie wentylatory dachowe o poziomie ciśnienia akustycznego A większym niŝ 65 db mierzonym w odległości 1 m od obrysu będą wyposaŝone w tłumiki akustyczne (nie dotyczy to wentylatorów oddymiania, gdyŝ te wentylatory załączane są tylko w czasie poŝaru). Dla pomieszczenia 1.16 zaprojektować klimatyzację Wytyczne dla instalacji sanitarnych Instalację odprowadzenia wód deszczowych z dachu wykonać jako niskoszumową z dodatkową systemową izolacją akustyczną kanałów np. wg systemu GEBERIT Silent (lub inny równowaŝny). Urządzenia sanitarne na ścianach przyległych do sal konferencyjnych, pokojów pracy nie instalować bezpośrednio na ścianach konstrukcyjnych stosować ściany instalacyjne. Urządzenia sanitarne instalować na elastycznych przekładkach. Przewody instalacji mocować na wspornikach/uchwytach z elastyczną uszczelką (wibroizolacją). Połączania z siecią kanałów, rur wykonać przy uŝyciu elastycznych łączników. Kanały, kolektory i rury mocować do ścian i stropów na uchwytach z elastyczną uszczelką (wibroizolacją). Wszystkie przejścia instalacji przez przegrody budowlane będą posiadały izolacyjność akustyczną równą conajmniej izolacyjności przegród, przez które przechodzą Wytyczne dla instalacji elektrycznych silnoprądowych i niskoprądowych Wszystkie przejścia instalacji przez przegrody budowlane będą posiadały izolacyjność akustyczną równą conajmniej izolacyjności przegród, przez które przechodzą. Opracowanie: db systemy dźwiękowe bartek zdeb strona 14/14
