1 ZLECENIODAWCA: aa_design aa_studio group - arch sp. z o.o. Polska - Al. Kasztanowa 14a Wrocław INWESTOR: Inter IKEA Centre Polska S.A. z siedzibą w Jankach, Raszyn, Plac Szwedzki 3 OBIEKT: Budowa centrum handlowego z parkingiem podziemnym, naziemnym, obsługą komunikacyjną i towarzyszącą mu infrastrukturą techniczną, oraz przebudowa istniejącego centrum handlowego Bielany Gmina Kobierzyce, obręb Bielany Wrocławskie AM nr 5 Działki nr: 280/41, 280/67, 280/52, 280/52, 280/66. TEMAT: Analiza akustyczna w zakresie określenia poziomu hałasu przenikającego przez szachty instalacji oddymiania do pomieszczeń objętych ochrona akustyczną OPRACOWAŁA: dr inż. Maria Rabiega Wrocław, maj 2013 r. Strona 1 z 7

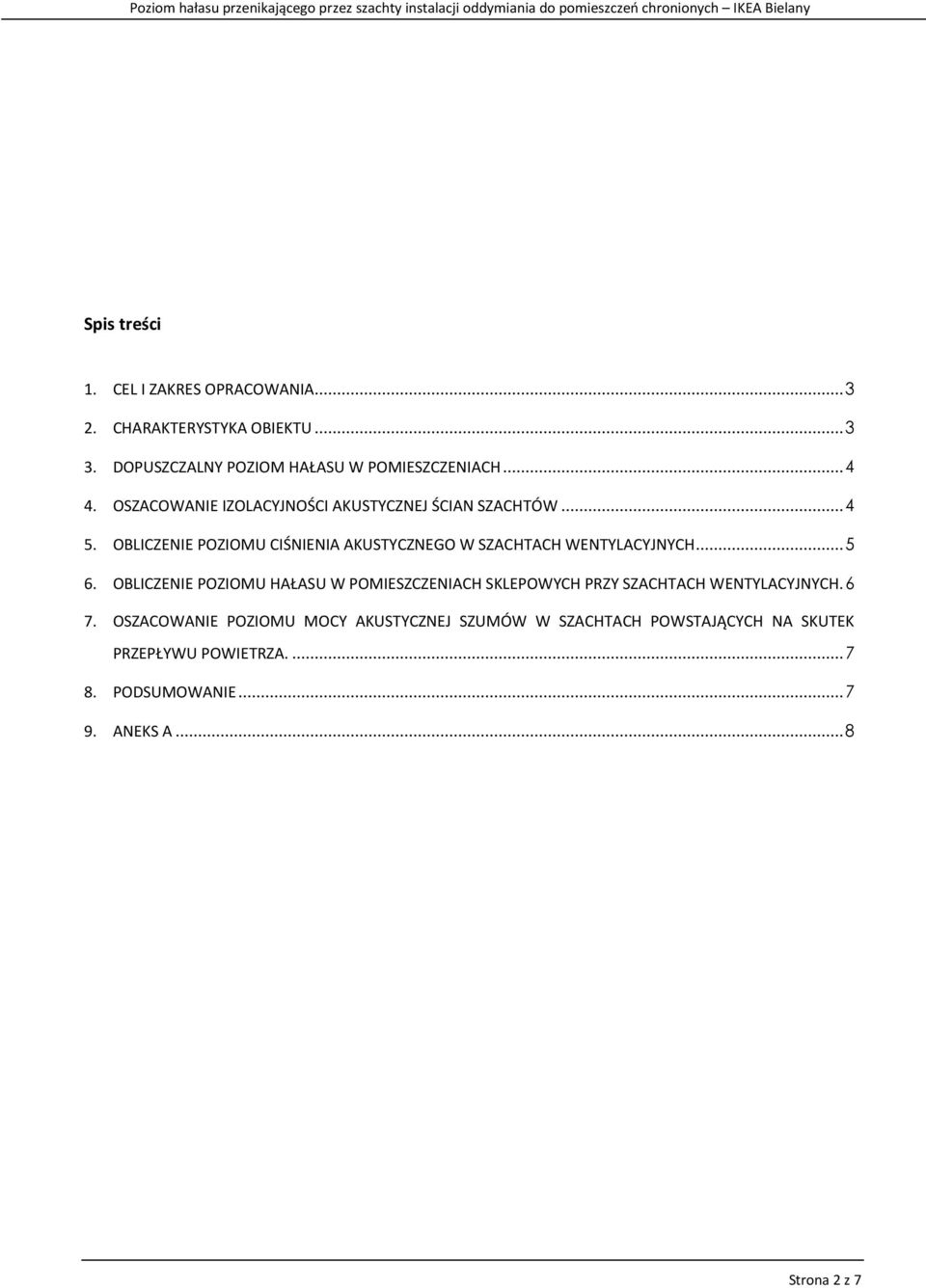

2 Spis treści 1. CEL I ZAKRES OPRACOWANIA CHARAKTERYSTYKA OBIEKTU DOPUSZCZALNY POZIOM HAŁASU W POMIESZCZENIACH OSZACOWANIE IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIAN SZACHTÓW OBLICZENIE POZIOMU CIŚNIENIA AKUSTYCZNEGO W SZACHTACH WENTYLACYJNYCH OBLICZENIE POZIOMU HAŁASU W POMIESZCZENIACH SKLEPOWYCH PRZY SZACHTACH WENTYLACYJNYCH OSZACOWANIE POZIOMU MOCY AKUSTYCZNEJ SZUMÓW W SZACHTACH POWSTAJĄCYCH NA SKUTEK PRZEPŁYWU POWIETRZA PODSUMOWANIE ANEKS A... 8 Strona 2 z 7

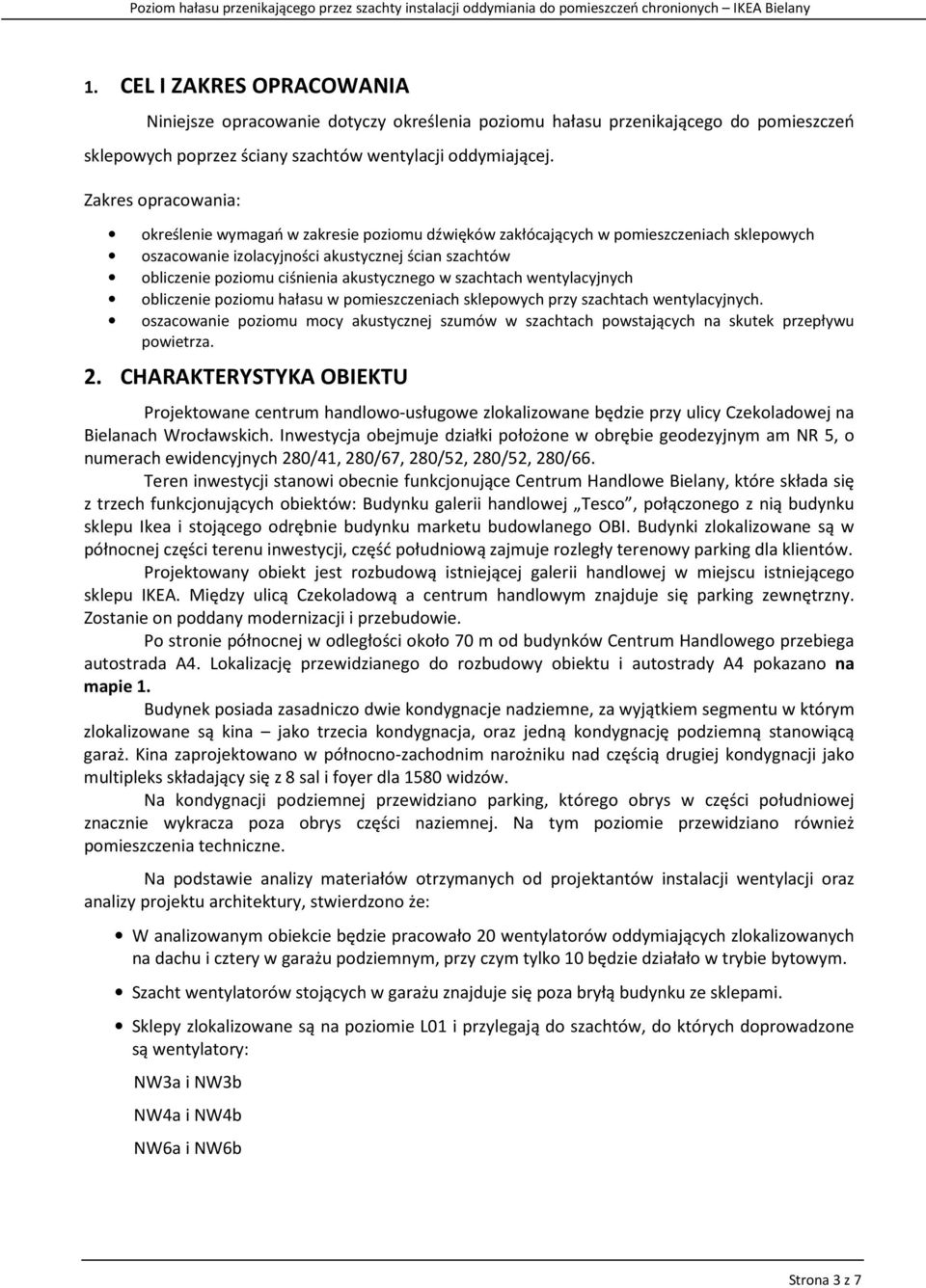

3 1. CEL I ZAKRES OPRACOWANIA Niniejsze opracowanie dotyczy określenia poziomu hałasu przenikającego do pomieszczeń sklepowych poprzez ściany szachtów wentylacji oddymiającej. Zakres opracowania: określenie wymagań w zakresie poziomu dźwięków zakłócających w pomieszczeniach sklepowych oszacowanie izolacyjności akustycznej ścian szachtów obliczenie poziomu ciśnienia akustycznego w szachtach wentylacyjnych obliczenie poziomu hałasu w pomieszczeniach sklepowych przy szachtach wentylacyjnych. oszacowanie poziomu mocy akustycznej szumów w szachtach powstających na skutek przepływu powietrza. 2. CHARAKTERYSTYKA OBIEKTU Projektowane centrum handlowo-usługowe zlokalizowane będzie przy ulicy Czekoladowej na Bielanach Wrocławskich. Inwestycja obejmuje działki położone w obrębie geodezyjnym am NR 5, o numerach ewidencyjnych 280/41, 280/67, 280/52, 280/52, 280/66. Teren inwestycji stanowi obecnie funkcjonujące Centrum Handlowe Bielany, które składa się z trzech funkcjonujących obiektów: Budynku galerii handlowej Tesco, połączonego z nią budynku sklepu Ikea i stojącego odrębnie budynku marketu budowlanego OBI. Budynki zlokalizowane są w północnej części terenu inwestycji, część południową zajmuje rozległy terenowy parking dla klientów. Projektowany obiekt jest rozbudową istniejącej galerii handlowej w miejscu istniejącego sklepu IKEA. Między ulicą Czekoladową a centrum handlowym znajduje się parking zewnętrzny. Zostanie on poddany modernizacji i przebudowie. Po stronie północnej w odległości około 70 m od budynków Centrum Handlowego przebiega autostrada A4. Lokalizację przewidzianego do rozbudowy obiektu i autostrady A4 pokazano na mapie 1. Budynek posiada zasadniczo dwie kondygnacje nadziemne, za wyjątkiem segmentu w którym zlokalizowane są kina jako trzecia kondygnacja, oraz jedną kondygnację podziemną stanowiącą garaż. Kina zaprojektowano w północno-zachodnim narożniku nad częścią drugiej kondygnacji jako multipleks składający się z 8 sal i foyer dla 1580 widzów. Na kondygnacji podziemnej przewidziano parking, którego obrys w części południowej znacznie wykracza poza obrys części naziemnej. Na tym poziomie przewidziano również pomieszczenia techniczne. Na podstawie analizy materiałów otrzymanych od projektantów instalacji wentylacji oraz analizy projektu architektury, stwierdzono że: W analizowanym obiekcie będzie pracowało 20 wentylatorów oddymiających zlokalizowanych na dachu i cztery w garażu podziemnym, przy czym tylko 10 będzie działało w trybie bytowym. Szacht wentylatorów stojących w garażu znajduje się poza bryłą budynku ze sklepami. Sklepy zlokalizowane są na poziomie L01 i przylegają do szachtów, do których doprowadzone są wentylatory: NW3a i NW3b NW4a i NW4b NW6a i NW6b Strona 3 z 7

4 3. DOPUSZCZALNY POZIOM HAŁASU W POMIESZCZENIACH Na wypadkowy poziom hałasu wewnątrz pomieszczeń w budynku ma wpływ hałas zewnętrzny przechodzący przez ściany i okna, hałas wewnętrzny od instalacji i urządzeń technicznych oraz hałas z lokali usługowych. W normie PN-B :1987 Akustyka budowlana: Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach, określono wartości dopuszczalne równoważnego poziomu dźwięku A przenikającego do pomieszczenia łącznie od wszystkich źródeł hałasu usytuowanych poza tym pomieszczeniem oraz od wyposażenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem. Dopuszczalne wartości poziomu dźwięku A podane w tabeli 1 obowiązują przy następujących warunkach: a) dopuszczalny poziom dźwięku A określony jest dla wnętrza pomieszczenia przy zamkniętych drzwiach i oknach lecz przy zapewnieniu wymiany powietrza w pomieszczeniu zgodnie z wymaganiami określonymi przez odrębne przepisy, b) dopuszczalny poziom dźwięku A dotyczy pomieszczeń umeblowanych i wyposażonych zgodnie z ich przeznaczeniem, c) dopuszczalny poziom dźwięku A dotyczy przedziału czasu równego czasowi oceny T. W tabeli 1 zestawiono wartości poziomów dopuszczalnych hałasu pochodzącego od źródeł znajdujących się w budynku i od wszystkich źródeł hałasu łącznie, czyli wraz z hałasem komunikacyjnym przenikającym do pomieszczeń, w zależności od przeznaczenia pomieszczenia określone w ww. normie. Tabela 1. Dopuszczalny poziom dźwięku A w pomieszczeniach przeznaczonych do przebywania ludzi Lp. Przeznaczenie pomieszczenia Dopuszczalny równoważny poziom dźwięku A hałasu przenikającego do pomieszczeń od wszystkich źródeł hałasu łącznie L Aeq Dopuszczalny poziom dźwięku A hałasu przenikającego do pomieszczenia od wyposażenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem Średni poziom dźwięku A L Aeq (przy hałasie ustalonym 1) lub równoważny poziom dźwięku A (L Aeq ) przy hałasie nieustalonym 2) Maksymalny poziom dźwięku A, (L Amax ) przy hałasie nieustalonym 2) w dzień w nocy w dzień w nocy w dzień w nocy Sale sklepowe ) - 1) Np. pochodzący od centralnego ogrzewania, wentylacji, stacji transformatorowych. 2) Np. pochodzący od urządzeń dźwigowych zsypów śmieciowych. 5) Nie normalizuje się wartości maksymalnych. 4. OSZACOWANIE IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIAN SZACHTÓW Konstrukcja scian szachtów - warstwy od wewnątrz szachtu: 5cm płyta promatect, 25 cm żelbet, 10cm wełna mineralna, Obliczona, przy wykorzystaniu programu Insul izolacyjność akustyczna ścian szachtu wynosi R w 68(-2,-9) db. Charakterystykę izolacyjności ścian szachtu w funkcji częstotliwości pokazano w tabeli 2. Strona 4 z 7

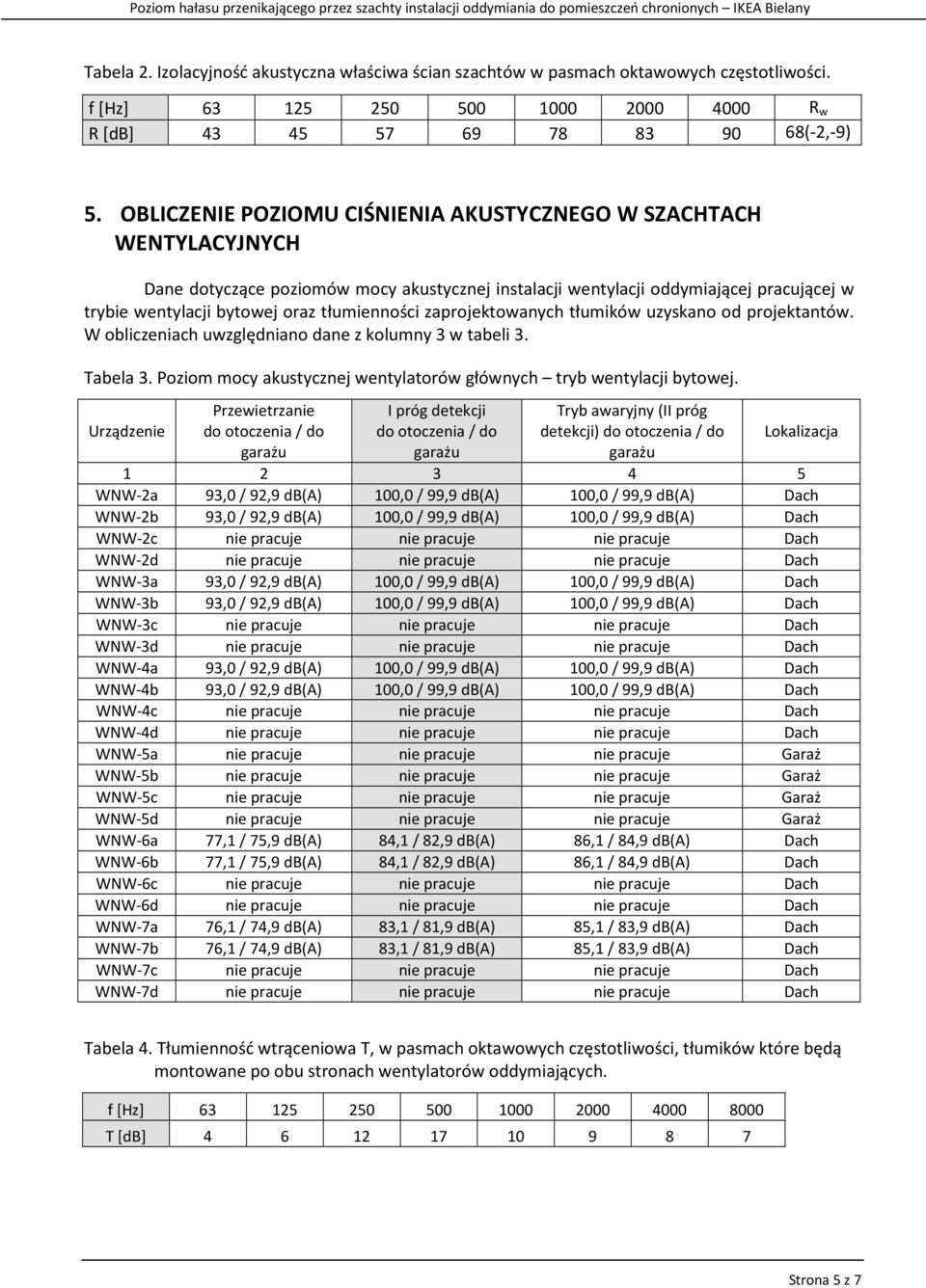

5 Tabela 2. Izolacyjność akustyczna właściwa ścian szachtów w pasmach oktawowych częstotliwości. f [Hz] R w R [db] (-2,-9) 5. OBLICZENIE POZIOMU CIŚNIENIA AKUSTYCZNEGO W SZACHTACH WENTYLACYJNYCH Dane dotyczące poziomów mocy akustycznej instalacji wentylacji oddymiającej pracującej w trybie wentylacji bytowej oraz tłumienności zaprojektowanych tłumików uzyskano od projektantów. W obliczeniach uwzględniano dane z kolumny 3 w tabeli 3. Tabela 3. Poziom mocy akustycznej wentylatorów głównych tryb wentylacji bytowej. Urządzenie Przewietrzanie do otoczenia / do garażu I próg detekcji do otoczenia / do garażu Tryb awaryjny (II próg detekcji) do otoczenia / do garażu Lokalizacja WNW-2a 93,0 / 92,9 db(a) 100,0 / 99,9 db(a) 100,0 / 99,9 db(a) Dach WNW-2b 93,0 / 92,9 db(a) 100,0 / 99,9 db(a) 100,0 / 99,9 db(a) Dach WNW-2c nie pracuje nie pracuje nie pracuje Dach WNW-2d nie pracuje nie pracuje nie pracuje Dach WNW-3a 93,0 / 92,9 db(a) 100,0 / 99,9 db(a) 100,0 / 99,9 db(a) Dach WNW-3b 93,0 / 92,9 db(a) 100,0 / 99,9 db(a) 100,0 / 99,9 db(a) Dach WNW-3c nie pracuje nie pracuje nie pracuje Dach WNW-3d nie pracuje nie pracuje nie pracuje Dach WNW-4a 93,0 / 92,9 db(a) 100,0 / 99,9 db(a) 100,0 / 99,9 db(a) Dach WNW-4b 93,0 / 92,9 db(a) 100,0 / 99,9 db(a) 100,0 / 99,9 db(a) Dach WNW-4c nie pracuje nie pracuje nie pracuje Dach WNW-4d nie pracuje nie pracuje nie pracuje Dach WNW-5a nie pracuje nie pracuje nie pracuje Garaż WNW-5b nie pracuje nie pracuje nie pracuje Garaż WNW-5c nie pracuje nie pracuje nie pracuje Garaż WNW-5d nie pracuje nie pracuje nie pracuje Garaż WNW-6a 77,1 / 75,9 db(a) 84,1 / 82,9 db(a) 86,1 / 84,9 db(a) Dach WNW-6b 77,1 / 75,9 db(a) 84,1 / 82,9 db(a) 86,1 / 84,9 db(a) Dach WNW-6c nie pracuje nie pracuje nie pracuje Dach WNW-6d nie pracuje nie pracuje nie pracuje Dach WNW-7a 76,1 / 74,9 db(a) 83,1 / 81,9 db(a) 85,1 / 83,9 db(a) Dach WNW-7b 76,1 / 74,9 db(a) 83,1 / 81,9 db(a) 85,1 / 83,9 db(a) Dach WNW-7c nie pracuje nie pracuje nie pracuje Dach WNW-7d nie pracuje nie pracuje nie pracuje Dach Tabela 4. Tłumienność wtrąceniowa T, w pasmach oktawowych częstotliwości, tłumików które będą montowane po obu stronach wentylatorów oddymiających. f [Hz] T [db] Strona 5 z 7

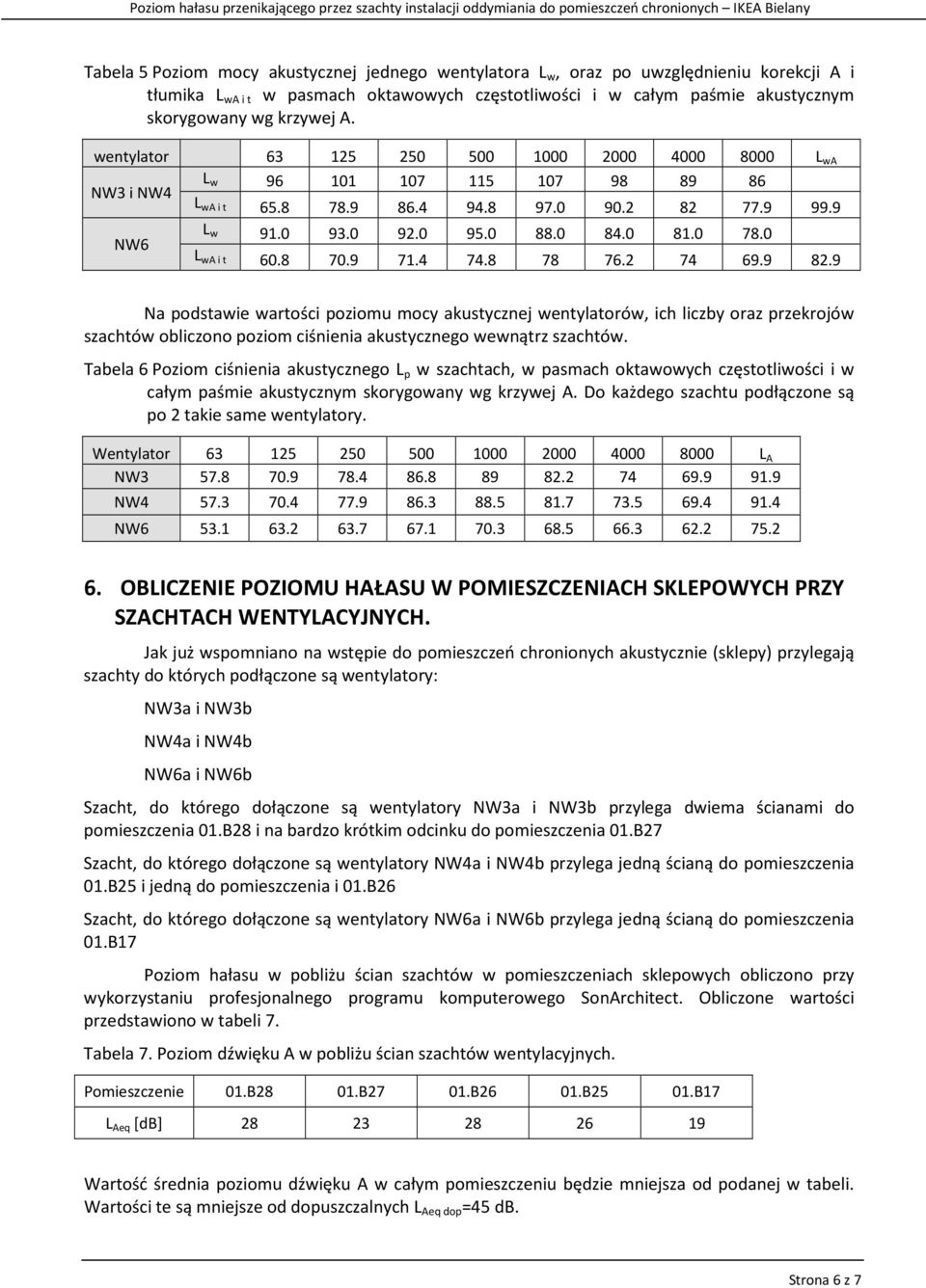

6 Tabela 5 Poziom mocy akustycznej jednego wentylatora L w, oraz po uwzględnieniu korekcji A i tłumika L wa i t w pasmach oktawowych częstotliwości i w całym paśmie akustycznym skorygowany wg krzywej A. wentylator L wa NW3 i NW4 L w L wa i t NW6 L w L wa i t Na podstawie wartości poziomu mocy akustycznej wentylatorów, ich liczby oraz przekrojów szachtów obliczono poziom ciśnienia akustycznego wewnątrz szachtów. Tabela 6 Poziom ciśnienia akustycznego L p w szachtach, w pasmach oktawowych częstotliwości i w całym paśmie akustycznym skorygowany wg krzywej A. Do każdego szachtu podłączone są po 2 takie same wentylatory. Wentylator L A NW NW NW OBLICZENIE POZIOMU HAŁASU W POMIESZCZENIACH SKLEPOWYCH PRZY SZACHTACH WENTYLACYJNYCH. Jak już wspomniano na wstępie do pomieszczeń chronionych akustycznie (sklepy) przylegają szachty do których podłączone są wentylatory: NW3a i NW3b NW4a i NW4b NW6a i NW6b Szacht, do którego dołączone są wentylatory NW3a i NW3b przylega dwiema ścianami do pomieszczenia 01.B28 i na bardzo krótkim odcinku do pomieszczenia 01.B27 Szacht, do którego dołączone są wentylatory NW4a i NW4b przylega jedną ścianą do pomieszczenia 01.B25 i jedną do pomieszczenia i 01.B26 Szacht, do którego dołączone są wentylatory NW6a i NW6b przylega jedną ścianą do pomieszczenia 01.B17 Poziom hałasu w pobliżu ścian szachtów w pomieszczeniach sklepowych obliczono przy wykorzystaniu profesjonalnego programu komputerowego SonArchitect. Obliczone wartości przedstawiono w tabeli 7. Tabela 7. Poziom dźwięku A w pobliżu ścian szachtów wentylacyjnych. Pomieszczenie 01.B28 01.B27 01.B26 01.B25 01.B17 L Aeq [db] Wartość średnia poziomu dźwięku A w całym pomieszczeniu będzie mniejsza od podanej w tabeli. Wartości te są mniejsze od dopuszczalnych L Aeq dop =45 db. Strona 6 z 7

7 Sale kinowe nie przylegają bezpośrednio do szachtu wentylacyjnego, a poza tym mają dodatkową ścianę murowana o grubości 25 cm i można stwierdzić, że hałas z szachtu nie będzie słyszalny w sali kinowej 7. OSZACOWANIE POZIOMU MOCY AKUSTYCZNEJ SZUMÓW W SZACHTACH POWSTAJĄCYCH NA SKUTEK PRZEPŁYWU POWIETRZA. Poziom mocy akustycznej szumów powstających na podczas przepływu powietrza zależy od prędkości powietrza i przekroju kanału. Tabela 8. Poziom mocy akustycznej L wa dwóch wentylatorów w kanale, prędkość przepływu powietrza v oraz poziom mocy akustycznej szumów. Szacht z wentylatorami L wa wentylatorów [db] v [m/s] L wszumów [db] NW = NW = NW = PODSUMOWANIE Na podstawie przeprowadzonej analizy stwierdzono, że poziom hałasu przenikającego przez szachty wentylatorów głównych pracujących w trybie bytowym: - w pomieszczeniach sklepowych, do których te szachty przylegają nie będzie przekraczał wartości dopuszczalnych (45 db). - w salach kinowych hałas ten nie będzie słyszalny. Poziom mocy akustycznej szumów w kanałach wentylacyjnych będzie znacznie mniejszy od poziomu mocy akustycznej wentylatorów pracujących, co pokazano w tabeli 8. Nawet gdy prędkość przepływu powietrza w kanale wzrośnie do 9 m/s, to poziom mocy szumów będzie wynosił około 72 db i nadal będzie mniejszy od poziomu mocy akustycznej wentylatorów. Strona 7 z 7

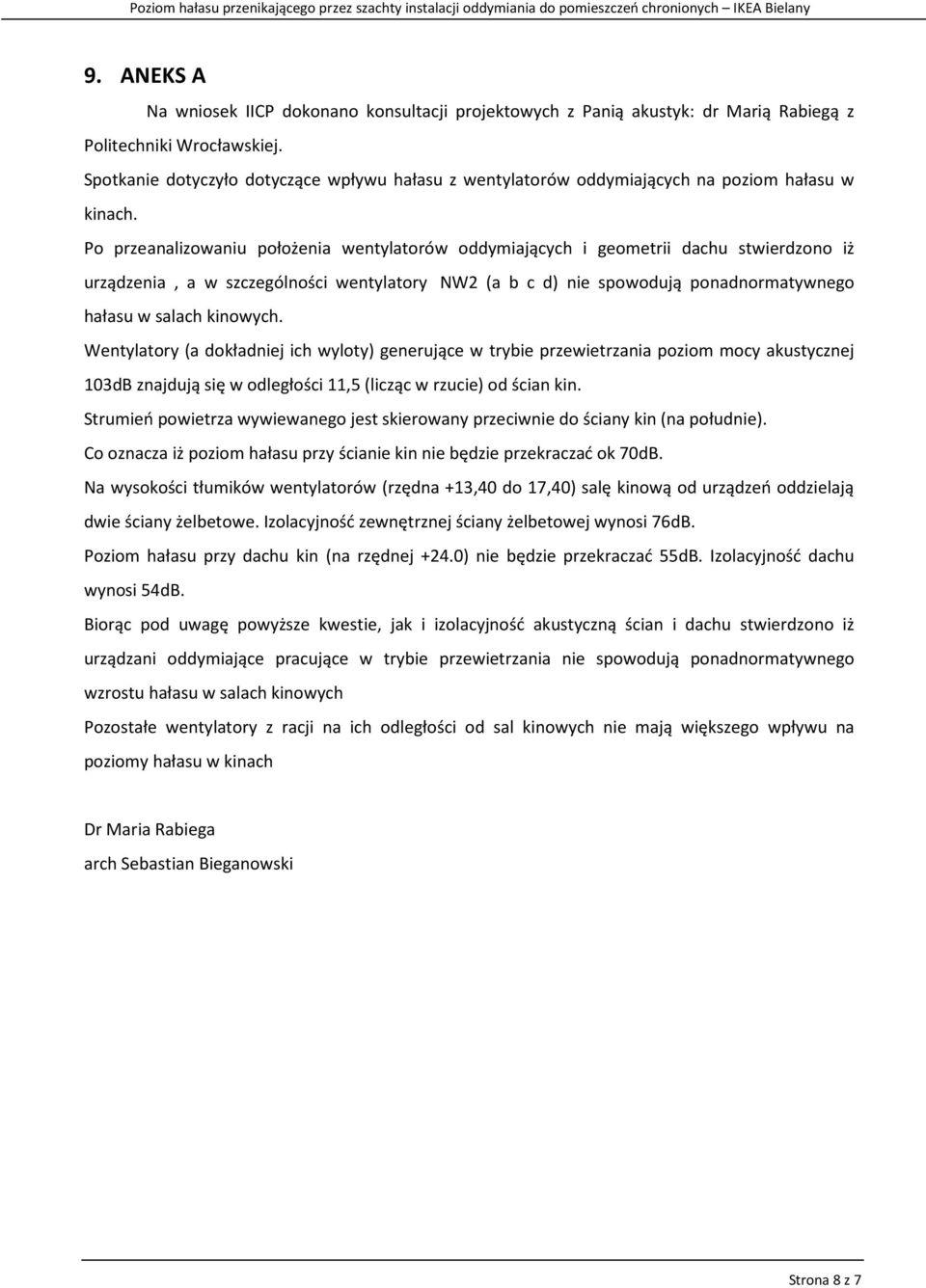

8 9. ANEKS A Na wniosek IICP dokonano konsultacji projektowych z Panią akustyk: dr Marią Rabiegą z Politechniki Wrocławskiej. Spotkanie dotyczyło dotyczące wpływu hałasu z wentylatorów oddymiających na poziom hałasu w kinach. Po przeanalizowaniu położenia wentylatorów oddymiających i geometrii dachu stwierdzono iż urządzenia, a w szczególności wentylatory NW2 (a b c d) nie spowodują ponadnormatywnego hałasu w salach kinowych. Wentylatory (a dokładniej ich wyloty) generujące w trybie przewietrzania poziom mocy akustycznej 103dB znajdują się w odległości 11,5 (licząc w rzucie) od ścian kin. Strumień powietrza wywiewanego jest skierowany przeciwnie do ściany kin (na południe). Co oznacza iż poziom hałasu przy ścianie kin nie będzie przekraczać ok 70dB. Na wysokości tłumików wentylatorów (rzędna +13,40 do 17,40) salę kinową od urządzeń oddzielają dwie ściany żelbetowe. Izolacyjność zewnętrznej ściany żelbetowej wynosi 76dB. Poziom hałasu przy dachu kin (na rzędnej +24.0) nie będzie przekraczać 55dB. Izolacyjność dachu wynosi 54dB. Biorąc pod uwagę powyższe kwestie, jak i izolacyjność akustyczną ścian i dachu stwierdzono iż urządzani oddymiające pracujące w trybie przewietrzania nie spowodują ponadnormatywnego wzrostu hałasu w salach kinowych Pozostałe wentylatory z racji na ich odległości od sal kinowych nie mają większego wpływu na poziomy hałasu w kinach Dr Maria Rabiega arch Sebastian Bieganowski Strona 8 z 7
