APROBATA TECHNICZNA ITB AT /2012

Wielkość: px
Rozpocząć pokaz od strony:

Download "APROBATA TECHNICZNA ITB AT /2012"

Transkrypt

1 APROBATA TECHNICZNA ITB AT /2012 Trzpienie dylatacyjne HSD CRET i HSD CRET V WARSZAWA

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez dr inż. Witolda MAKULSKIEGO Projekt okładki: Ewa Kossakowska GW I Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2012 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano we wrześniu 2012 r. Zam. 742/2012

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2012 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firm: F.J. Aschwanden AG Grenzstrasse 24, CH-3250 Lyss, Szwajcaria oraz HALFEN Sp. z o.o. ul. Obornicka 287, Poznań stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: TRZPIENIE DYLATACYJNE HSD CRET i HSD CRET V w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 14 sierpnia 2017 r. D Y R E K T O R z up. p.o. Zastępcy Dyrektora ds. Współpracy z Gospodarką Załącznik: Postanowienia ogólne i techniczne Marek Kaproń Warszawa, 14 sierpnia 2012 r. Aprobata Techniczna ITB AT /2012 jest nowelizacją Aprobaty Technicznej ITB AT /2009. Dokument Aprobaty Technicznej ITB AT /2012 zawiera 61 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2012 str. 2/61 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Trzpienie dylatacyjne PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI... 9 INFORMACJE DODATKOWE... 9 RYSUNKI i TABLICE... 11

5 AT /2012 str. 3/61 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej są trzpienie dylatacyjne HSD CRET i HSD CRET V, produkcji szwajcarskiej firmy F.J. Aschwanden A.G., CH-3250 Lyss, której upoważnionym przedstawicielem w Polsce jest firma HALFEN Sp. z o.o. Trzpienie dylatacyjne HSD CRET i HSD CRET V mają postać prętów stalowych o przekroju okrągłym lub kwadratowym, które wprowadzane są do tulei stalowych z otworem okrągłym lub kwadratowym (HSD CRET) albo do kaset stalowych o przekroju prostokątnym (HSD CRET V). Trzpienie, tuleje i kasety są przyspawane punktowo do stalowych profili skrzynkowych, w których są osadzone stalowe pręty nagwintowane z nakrętkami (rysunki 1 8). Trzpienie dylatacyjne HSD CRET i HSD CRET V są zabetonowywane w elementach żelbetowych w miejscach dylatacji. Przenoszą siły ścinające, umożliwiając przemieszczenia elementów w kierunku równoległym do osi trzpienia (HSD CRET) lub równoległym do osi trzpienia i prostopadłym do kierunku sił ścinających (HSD CRET V). Wymiary trzpieni dylatacyjnych HSD CRET i HSD CRET V podano na rysunkach 1 8. Są one wykonywane ze stali nierdzewnej (z wyjątkiem rdzenia trzpieni HSD CRET i HSD CRET V o oznaczeniach 145, 150 i 155). Wymagane właściwości techniczne trzpieni dylatacyjnych HSD CRET i HSD CRET V podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Trzpienie dylatacyjne HSD CRET i HSD CRET V są przeznaczone do przenoszenia sił ścinających, powstających w miejscach dylatacji elementów żelbetowych. Trzpienie dylatacyjne HSD CRET i HSD CRET V mogą być stosowane w elementach żelbetowych, w których klasa betonu jest nie niższa niż C20/25 według normy PN-EN 206-1:2003, a szczelina dylatacyjna jest nie większa niż 60 mm. Ze względu na agresywność korozyjną środowiska trzpienie dylatacyjne HSD CRET i HSD CRET V wykonane ze stali nierdzewnej gatunku lub według normy PN-EN :2007 należy stosować zgodnie z wymaganiami podanymi w normie PN-71/H dla stali gatunków odpowiednio: OOH17N14M2 lub OH18N9. Nośności obliczeniowe połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET i HSD CRET V podano w tablicach Korzystając z ww. tablic należy: szerokość szczeliny dylatacyjnej określać z uwzględnieniem wpływu skurczu, pełzania, nierównomiernego nagrzewania, nierównomiernych osiadań, niedokładności montażu

6 AT /2012 str. 4/61 oraz nierównomierności rozwarcia szczeliny w przypadkach ułożenia trzpieni w kilku warstwach. przestrzegać prawidłowego wypełnienia betonem profili skrzynkowych trzpieni dylatacyjnych, np. wykonując i sprawdzając tzw. połączenia próbne, przyjmować częściowe współczynniki obliczeniowe obciążeń zgodnie z normą PN-EN :2004/Ap2:2011. Żelbetowe płyty stropowe z dylatacjami (strop-strop, strop-ściana) wykonanymi z zastosowaniem trzpieni dylatacyjnych HSD CRET i HSD CRET V zostały sklasyfikowane w klasie REI 120 odporności ogniowej według kryteriów normy PN-EN A1:2010, jeżeli spełnione są warunki podane w tablicy 18, a uszczelnienie dylatacji wykonane jest z zastosowaniem wkładek HSD-F i spełnia warunki podane w tablicy 17. Wkładki HSD-F (rysunek 9) firmy HALFEN, o grubości 20 lub 30 mm, powinny być wykonane z płyty PROMASEAL -PL o grubości 2,5 mm i wełny mineralnej o gęstości 120 kg/m 3. Trzpienie dylatacyjne powinny być osłonięte wkładkami HSD-F na całej szerokości szczeliny dylatacyjnej. Przestrzenie pomiędzy trzpieniami dylatacyjnymi osłoniętymi wkładkami HSD-F powinny być wypełnione wełną mineralną o gęstości nie mniejszej niż 65 kg/m 3. Złącze (szczelina dylatacyjna) powinno być osłonięte po obu stronach, na całej długości i szerokości, elementami szczelinowymi, wg Aprobaty Technicznej ITB AT /2007, o wysokości nie mniejszej niż 30 mm, wykonanymi z pasów płyty PROMASEAL -PL o grubości nie mniejszej niż 1,8 mm z pianką poliuretanową między tymi pasami, zgodnie z rysunkami 15 i 16. Parametry rozmieszczenia trzpieni dylatacyjnych HSD CRET i HSD CRET V w elementach żelbetowych pokazano na rysunku 13 i podano w tablicach 1 16, 19 i 20. Zbrojenie dodatkowe (podwieszające), które powinno być ułożone w elementach żelbetowych łączonych trzpieniami dylatacyjnymi HSD CRET i HSD CRET V, pokazano na rysunku 14, a liczbę i średnice prętów zbrojeniowych strzemion tworzących to zbrojenie podano w tablicy 21. Trzpienie dylatacyjne HSD CRET powinny być stosowane zgodnie z projektem, opracowanym z uwzględnieniem polskich norm i przepisów budowlanych, wymagań niniejszej Aprobaty Technicznej oraz instrukcji Producenta dotyczącej warunków wykonywania połączeń z zastosowaniem ww. trzpieni dylatacyjnych.

7 AT /2012 str. 5/61 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Trzpienie, tuleje i kasety HSD CRET i HSD CRET V o oznaczeniach 122, 124, 128, 134 i 140 powinny być wykonane ze stali nierdzewnej gatunku według normy PN-EN :2007. Trzpienie HSD CRET i HSD CRET V o oznaczeniach 145, 150 i 155 powinny być wykonane jako konstrukcja zespolona, w której rdzeń powinien być wykonany ze stali zwykłej, węglowej gatunku 40HM według normy PN-EN :2008, a warstwa zewnętrzna ze stali nierdzewnej gatunku według normy PN-EN :2007. Tuleje i kasety HSD CRET i HSD CRET V o oznaczeniach 145, 150 i 155 powinny być wykonane ze stali nierdzewnej gatunku według normy PN-EN :2007. Profile skrzynkowe powinny być wykonane ze stali nierdzewnej gatunku , a pręty nagwintowane ze stali nierdzewnej gatunku według normy PN-EN : Trzpienie dylatacyjne Kształt i wymiary trzpieni dylatacyjnych HSD CRET i HSD CRET V powinny być zgodne z rysunkami PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Trzpienie dylatacyjne HSD CRET i HSD CRET V powinny być dostarczane w kompletach, w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę wyrobu, nazwę i adres Producenta, rodzaj surowca numer Aprobaty Technicznej ITB AT /2012, numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki akredytowanej, która brała udział w ocenie zgodności, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania

8 AT /2012 str. 6/61 zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198 /2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2012 dokonuje Producent (lub jego upoważniony Przedstawiciel) mający siedzibę na terytorium Rzeczypospolitej Polskiej, stosując system 2+. W przypadku systemu 2+ oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012 na podstawie: a) zadania Producenta: wstępnego badania typu, zakładowej kontroli produkcji, badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta, zgodnie z ustalonym planem badań, obejmującym badania podane w p. 5.4, b) zadania akredytowanej jednostki: certyfikacji zakładowej kontroli produkcji na podstawie: wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji oraz ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu.

9 AT /2012 str. 7/61 Wstępne badanie typu trzpieni dylatacyjnych HSD CRET i HSD CRET V obejmuje nośności obliczeniowe połączeń, wykonanych z zastosowaniem tych trzpieni. Badania, które w procedurze aprobacyjnej stanowiły podstawę do ustalenia właściwości techniczno-użytkowych wyrobów stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie wyrobów składowych i materiałów, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2012. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Badania gotowych wyrobów obejmują sprawdzenie kształtu i wymiarów trzpieni dylatacyjnych Częstotliwość badań Badania gotowych wyrobów powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji Metody badań Sprawdzenie kształtu i wymiarów trzpieni dylatacyjnych należy przeprowadzać za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0,01 mm.

10 AT /2012 str. 8/ Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2012 zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2012 jest dokumentem stwierdzającym przydatność trzpieni dylatacyjnych HSD CRET i HSD CRET V do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie.

11 AT /2012 str. 9/ W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie trzpieni dylatacyjnych HSD CRET i HSD CRET V należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2012 jest ważna do 14 sierpnia 2017 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K o n i e c INFORMACJE DODATKOWE Normy związane PN-EN 206-1:2003 PN-EN :2007 PN-71/H PN-EN A1:2010 Beton. Część 1: Wymagania, właściwości, produkcja, zgodność Stale odporne na korozję. Gatunki Stal odporna na korozję (nierdzewna i kwasoodporna). Gatunki Klasyfikacja ogniowa wyrobów budowlanych i elementów budynku. Część 2: Klasyfikacja na podstawie wyników odporności ogniowej, z wyłączeniem instalacji wentylacyjnej PN-EN :2004/ Eurokod 1. Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytko- Ap2:2011 we w budynkach PN-EN Eurokod 2. Prefabrykowanie konstrukcji z betonu. Część 1-2: Reguły ogólne. Projektowanie z uwagi na warunki pożarowe PN-EN :2008 Stale do ulepszania cieplnego. Ogólne warunki techniczne dostawy wyrobów ze stali specjalnych PN-83/N Statystyczna kontroli jakości. Losowy wybór jednostek produktu do próbki

12 AT /2012 str. 10/61 AT /2007 Ogniochronne wyroby uszczelniające PROMASEAL PL i PROMASEAL HT Badania i oceny 1) NW-0679/00. Opinia specjalistyczna na temat przydatności zestawu trzpieni dylatacyjnych wysokiej wytrzymałości typu CRET oraz cech identyfikacyjnych i właściwości technicznych, które należy potwierdzić w celu udzielenia aprobaty technicznej. Zakład Badań Wytrzymałościowych i Modernizacji Obiektów Budowlanych Instytutu Techniki Budowlanej, Warszawa 2001 r. 2) NW-0640/A/2007. Opinia specjalistyczna na temat przydatności nowego zestawu trzpieni dylatacyjnych wysokiej wytrzymałości typu CRET oraz cech identyfikacyjnych i właściwości technicznych, które należy potwierdzić w celu udzielenia aprobaty technicznej. Zakład Konstrukcji i Badań Wytrzymałościowych ITB, Warszawa 2008 r. 3) NK-01920/2009/LP. Opinia specjalistyczna na temat danych do projektowania połączeń z udziałem trzpieni dylatacyjnych CRET serii 100. Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2009 r. 4) LP00/6024/11/R04NP. Raport z badań stropowej płyty żelbetowej z trzpieniami dylatacyjnymi HSD CRET i z wkładkami zabezpieczającymi ogniochronnie, z zastosowaniem uszczelnienia złącza liniowego. Laboratorium Badań Ogniowych ITB, Warszawa 2012 r. 5) 6024/11/R04NP/ Klasyfikacja w zakresie odporności ogniowej stropów i ścian żelbetowych z pojedynczymi i podwójnymi trzpieniami dylatacyjnymi HSD CRET i HSD-D firmy HALFEN. Zakład Badań Ogniowych ITB, Warszawa 2012 r.

13 AT /2012 str. 11/61 RYSUNKI i TABLICE Rysunek 1. Rysunek 2. Rysunek 3. Rysunek 4. Rysunek 5. Rysunek 6. Rysunek 7. Rysunek 8. Trzpień dylatacyjny i tuleja HSD CRET-122 oraz trzpień dylatacyjny i kaseta HSD CRET-122V Trzpień dylatacyjny i tuleja HSD CRET-124 oraz trzpień dylatacyjny i kaseta HSD CRET-124V Trzpień dylatacyjny i tuleja HSD CRET-128 oraz trzpień dylatacyjny i kaseta HSD CRET-128V Trzpień dylatacyjny i tuleja HSD CRET-134 oraz trzpień dylatacyjny i kaseta HSD CRET-134V Trzpień dylatacyjny i tuleja HSD CRET-140 oraz trzpień dylatacyjny i kaseta HSD CRET-140V Trzpień dylatacyjny i tuleja HSD CRET-145 oraz trzpień dylatacyjny i kaseta HSD CRET-145V Trzpień dylatacyjny i tuleja HSD CRET-150 oraz trzpień dylatacyjny i kaseta HSD CRET-150V Trzpień dylatacyjny i tuleja HSD CRET-155 oraz trzpień dylatacyjny i kaseta HSD CRET-155V Rysunek 9. Wkładki ogniochronne HSD-F Rysunek 10. Zakres zastosowania uszczelnień złączy liniowych Rysunek 11. Połączenie strop-strop z zastosowaniem trzpienia dylatacyjnego HSD CRET i HSD CRET V Rysunek 12. Połączenie strop-ściana z zastosowaniem trzpienia dylatacyjnego HSD CRET i HSD CRET V Rysunek 13. Parametry rozmieszczenia trzpieni dylatacyjnych HSD CRET w elementach żelbetowych Rysunek 14. Zbrojenie podwieszające elementów żelbetowych, w których zastosowano trzpienie dylatacyjne HSD CRET Rysunek 15. Sposób uszczelnienia szczeliny dylatacyjnej w stropie elementami szczelinowymi PROMASEAL -PL i wełną minaeralną, w przekroju między trzpieniami dylatacyjmymi Rysunek 16. Sposób uszczelnienia szczeliny dylatacyjnej między stropem a ścianą elementami szczelinowymi PROMASEAL -PL i wełną minaeralną, w przekroju między trzpieniami dylatacyjmymi Tablica 1. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-122 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych... 27

14 AT /2012 str. 12/61 Tablica 2. Tablica 3. Tablica 4. Tablica 5. Tablica 6. Tablica 7. Tablica 8. Tablica 9. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-122V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-124 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-124V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-128 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-128V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-134 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-134V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-140 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Tablica 10. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-140V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Tablica 11. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-145 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Tablica 12. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-145V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Tablica 13. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-150 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych... 51

15 AT /2012 str. 13/61 Tablica 14. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-150V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Tablica 15. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-155 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Tablica 16. Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-155V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych Tablica 17. Odporność ogniowa poziomych uszczelnień złączy liniowych z trzpieniami dylatacyjnymi HSD CRET i HSD CRET V Tablica 18. Odporność ogniowa płyt stropowych z trzpieniami dylatacyjnymi HSD CRET i HSD CRET V Tablica 19. Minimalne wysokości przekroju h min żelbetowych płyt stropowych, w których mogą być stosowane trzpienie dylatacyjne HSD CRET i HSD CRET V Tablica 20. Minimalne odległości pomiędzy trzpieniami w poziomie (b 0,min ) i zakresy odległości pomiędzy trzpieniami w pionie (h 0 ) w przypadku zastosowania trzpieni dylatacyjnych HSD CRET i HSD CRET V w belkach żelbetowych Tablica 21. Liczba i średnice prętów strzemion tworzących tzw. zbrojenie podwieszające w elementach żelbetowych, w których zastosowano trzpienie dylatacyjne HSD CRET i HSD CRET V... 61

16 AT /2012 str. 14/61 Wymiary w mm Rysunek 1. Trzpień dylatacyjny i tuleja HSD CRET-122 oraz trzpień dylatacyjny i kaseta HSD CRET-122V a) widok trzpienia dylatacyjnego i tulei HSD CRET-122, b) widok trzpienia dylatacyjnego i kasety HSD CRET-122V, c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

17 AT /2012 str. 15/61 Wymiary w mm Rysunek 2. Trzpień dylatacyjny i tuleja HSD CRET-124 oraz trzpień dylatacyjny i kaseta HSD CRET-124V a) widok trzpienia dylatacyjnego i tulei HSD CRET-124, b) widok trzpienia dylatacyjnego i kasety HSD CRET-124V, c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

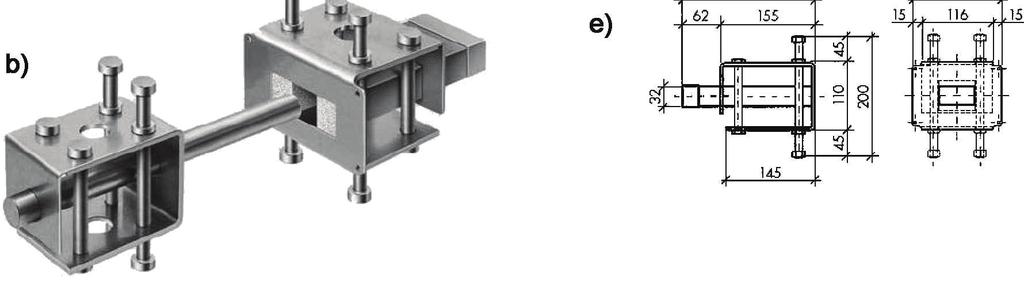

18 AT /2012 str. 16/61 Wymiary w mm Rysunek 3. Trzpień dylatacyjny i tuleja HSD CRET-128 oraz trzpień dylatacyjny i kaseta HSD CRET-128V a) widok trzpienia dylatacyjnego i tulei HSD CRET-128, b) widok trzpienia dylatacyjnego i kasety HSD CRET-128V, c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

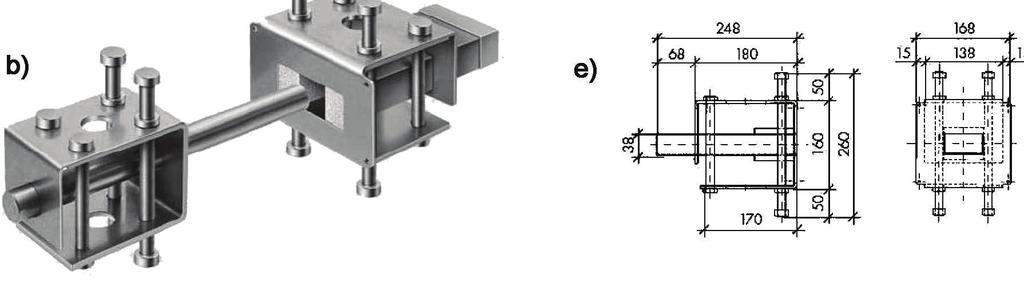

19 AT /2012 str. 17/61 Wymiary w mm Rysunek 4. Trzpień dylatacyjny i tuleja HSD CRET-134 oraz trzpień dylatacyjny i kaseta HSD CRET-134V a) widok trzpienia dylatacyjnego i tulei HSD CRET-134, b) widok trzpienia dylatacyjnego i kasety HSD CRET-134V, c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

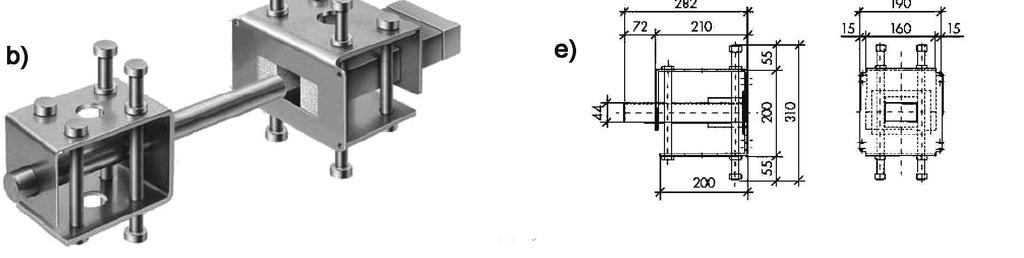

20 AT /2012 str. 18/61 Wymiary w mm Rysunek 5. Trzpień dylatacyjny i tuleja HSD CRET-140 oraz trzpień dylatacyjny i kaseta HSD CRET-140V a) widok trzpienia dylatacyjnego i tulei HSD CRET-140, b) widok trzpienia dylatacyjnego i kasety HSD CRET-140V, c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

21 AT /2012 str. 19/61 Wymiary w mm Rysunek 6. Trzpień dylatacyjny i tuleja HSD CRET-145 oraz trzpień dylatacyjny i kaseta HSD CRET-145V a) widok trzpienia dylatacyjnego i tulei HSD CRET-145, b) widok trzpienia dylatacyjnego i kasety HSD CRET-145V, c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

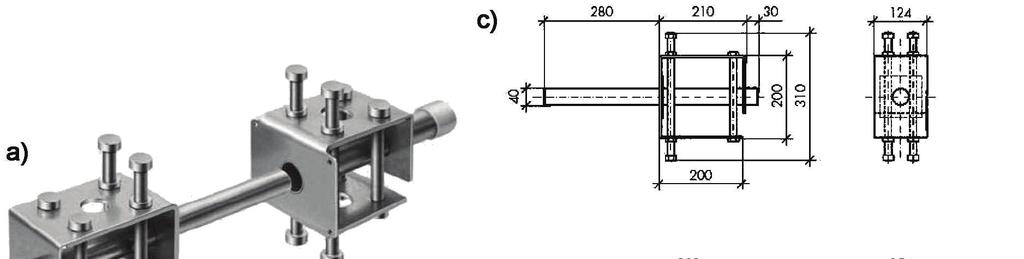

22 AT /2012 str. 20/61 Wymiary w mm Rysunek 7. Trzpień dylatacyjny i tuleja HSD CRET-150 oraz trzpień dylatacyjny i kaseta HSD CRET-150V a) widok trzpienia dylatacyjnego i tulei HSD CRET-150, b) widok trzpienia dylatacyjnego i kasety HSD CRET-150V, c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

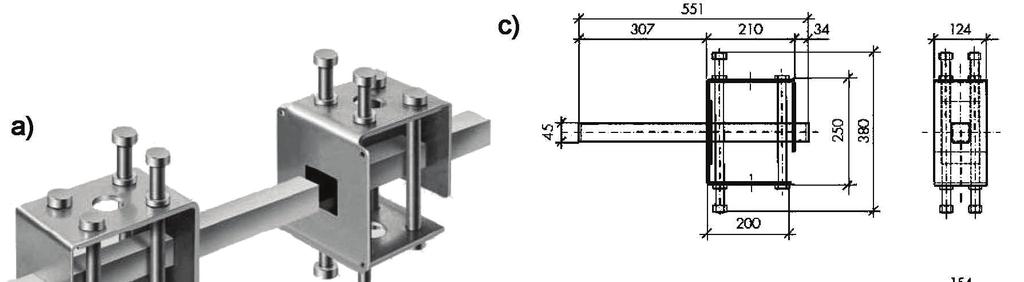

23 AT /2012 str. 21/61 Wymiary w mm Rysunek 8. Trzpień dylatacyjny i tuleja HSD CRET-155 oraz trzpień dylatacyjny i kaseta HSD CRET-155V a) widok trzpienia dylatacyjnego i tulei HSD CRET-155, b) widok trzpienia dylatacyjnego i kasety HSD CRET-155V c) przekroje trzpienia, d) przekroje tulei, e) przekroje kasety

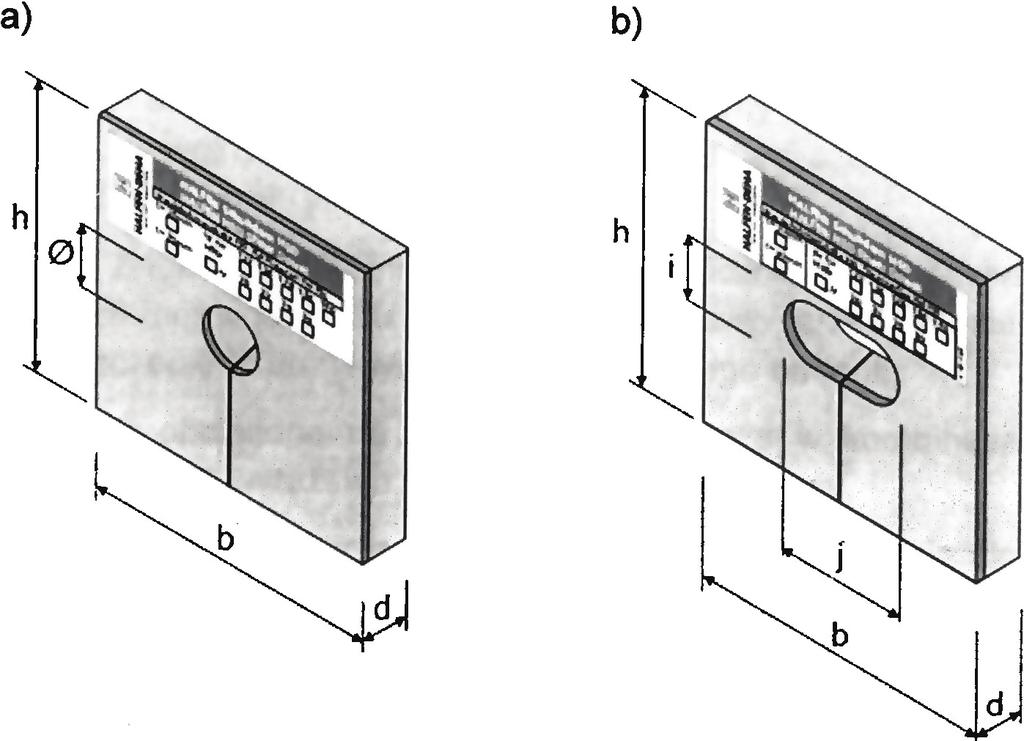

24 AT /2012 str. 22/61 Rysunek 9. Wkładki ogniochronne HSD-F a) stosowane z trzpieniami dylatacyjnymi HSD CRET, b) stosowane z trzpieniami dylatacyjnymi HSD CRET-V Rysunek 10. Zakres zastosowania uszczelnień złączy liniowych A) liniowe złącze w poziomej konstrukcji, B) pionowe złącze liniowe w pionowej konstrukcji, C) poziome złącze liniowe w pionowej konstrukcji, D) poziome złącze ściany dochodzącej do powierzchni stropu, sufitu lub dachu, E) poziome złącze stropu dochodzącego do ściany

25 AT /2012 str. 23/61 Rysunek 11. Połączenie strop-strop z zastosowaniem trzpienia dylatacyjnego HSD CRET i HSD CRET V Rysunek 12. Połączenie strop-ściana z zastosowaniem trzpienia dylatacyjnego HSD CRET i HSD CRET V

26 AT /2012 str. 24/61 a) b) wartości a D,min, h min, b 0,min i h 0 podano w tablicach 1 16, 19 i 20 Rysunek 13. Parametry rozmieszczenia trzpieni dylatacyjnych HSD CRET w elementach żelbetowych a) w płytach stropowych, b) w belkach Wymiary w mm (1) l b jest normową długością zakotwienia pręta zbrojeniowego Ilości i średnice prętów strzemion tworzących zbrojenie podwieszające podano w tablicy 19. Rysunek 14. Zbrojenie podwieszające elementów żelbetowych, w których zastosowano trzpienie dylatacyjne HSD CRET

27 AT /2012 str. 25/61 1 element szczelinowy z pasków płyty PROMASEAL -PL 2 wełna mineralna o gęstości nie mniejszej niż 65 kg/m 3 3 strop żelbetowy 4 strop żelbetowy Wymiary w mm Szerokość szczeliny dylatacyjnej, mm Liczba pasków z płyty PROMASEAL -PL w elemencie szczelinowym Liczba pasków elastycznej pianki poliuretanowej w elemencie szczelinowym Szerokość elementu szczelinowego przed założeniem, mm , , , ,0 Rysunek 15. Sposób uszczelnienia szczeliny dylatacyjnej w stropie elementami szczelinowymi PROMASEAL -PL i wełną mineralną, w przekroju między trzpieniami dylatacyjnymi.

28 AT /2012 str. 26/61 1 element szczelinowy z pasków płyty PROMASEAL -PL 2 wełna mineralna o gęstości nie mniejszej niż 65 kg/m 3 3 ściana żelbetowa 4 strop żelbetowy Wymiary w mm Szerokość szczeliny dylatacyjnej, mm Liczba pasków z płyty PROMASEAL -PL w elemencie szczelinowym Liczba pasków elastycznej pianki poliuretanowej w elemencie szczelinowym Szerokość elementu szczelinowego przed założeniem, mm , , , ,0 Rysunek 16. Sposób uszczelnienia szczeliny dylatacyjnej między stropem a ścianą elementami szczelinowymi z płyty PROMASEAL -PL i wełną mineralną, w przekroju między trzpieniami dylatacyjnymi.

29 AT /2012 str. 27/61 Tablica 1 Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-122 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych h, e, mm (1) mm (2) h = 180 h = 200 h = 220 h = 240 h = 250 h = 260 h = 280 F Rd, C20/25 C25/30 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e 20 58,8 0,89 0,71 0,56 73,5 0,99 0,82 0,65 e = 30 58,8 0,89 0,71 0,56 73,5 0,99 0,82 0,65 e = 40 58,8 0,89 0,71 0,56 59,9 0,81 0,67 0,53 e = 50 47,9 0,72 0,58 0,46 47,9 0,65 0,54 0,42 e = 60 39,9 0,60 0,48 0,38 39,9 0,54 0,45 0,35 e 20 65,6 0,87 0,70 0,55 82,0 0,97 0,81 0,64 e = 30 65,6 0,87 0,70 0,55 79,4 0,94 0,78 0,62 e = 40 59,9 0,80 0,64 0,50 59,9 0,71 0,59 0,47 e = 50 47,9 0,64 0,51 0,40 47,9 0,57 0,47 0,37 e = 60 39,9 0,53 0,42 0,34 39,9 0,47 0,39 0,31 e 20 72,5 0,86 0,69 0,55 90,6 0,96 0,80 0,63 e = 30 72,5 0,86 0,69 0,55 79,4 0,84 0,70 0,56 e = 40 59,9 0,71 0,57 0,45 59,9 0,64 0,53 0,42 e = 50 47,9 0,57 0,46 0,36 47,9 0,51 0,42 0,34 e = 60 39,9 0,47 0,38 0,30 39,9 0,42 0,35 0,28 e 20 79,3 0,87 0,69 0,55 93,2 0,91 0,75 0,60 e = 30 79,3 0,87 0,69 0,55 79,4 0,78 0,64 0,51 e = 40 59,9 0,66 0,52 0,41 59,9 0,59 0,48 0,38 e = 50 47,9 0,52 0,42 0,33 47,9 0,47 0,39 0,31 e = 60 39,9 0,44 0,35 0,28 39,9 0,39 0,32 0,26 e 20 82,7 0,88 0,69 0,55 93,2 0,89 0,73 0,58 e = 30 79,4 0,84 0,67 0,53 79,4 0,76 0,62 0,49 e = 40 59,9 0,64 0,50 0,40 59,9 0,57 0,47 0,37 e = 50 47,9 0,51 0,40 0,32 47,9 0,46 0,37 0,30 e = 60 39,9 0,42 0,34 0,27 39,9 0,38 0,31 0,25 e 20 86,1 0,89 0,70 0,56 93,2 0,86 0,70 0,56 e = 30 79,4 0,82 0,65 0,51 79,4 0,73 0,60 0,48 e = 40 59,9 0,62 0,49 0,39 59,9 0,55 0,45 0,36 e = 50 47,9 0,50 0,39 0,31 47,9 0,44 0,36 0,29 e = 60 39,9 0,41 0,32 0,26 39,9 0,37 0,30 0,24 e 20 92,9 0,91 0,71 0,56 93,2 0,82 0,66 0,52 e = 30 79,4 0,78 0,61 0,48 79,4 0,70 0,56 0,45 e = 40 59,9 0,59 0,46 0,36 59,9 0,53 0,42 0,34 e = 50 47,9 0,47 0,37 0,29 47,9 0,42 0,34 0,27 e = 60 39,9 0,39 0,30 0,24 39,9 0,35 0,28 0,22

30 AT /2012 str. 28/61 h, e, mm (1) mm (2) h = 300 h = 320 h = 340 h = 350 h = 360 h 380 F Rd, C20/25 C25/30 c.d. Tablicy 1 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e 20 92,9 0,87 0,67 0,53 93,2 0,78 0,62 0,49 e = 30 79,4 0,74 0,57 0,45 79,4 0,66 0,53 0,42 e = 40 59,9 0,56 0,43 0,34 59,9 0,50 0,40 0,32 e = 50 47,9 0,45 0,34 0,27 47,9 0,40 0,32 0,25 e = 60 39,9 0,37 0,29 0,23 39,9 0,33 0,27 0,21 e 20 92,9 0,83 0,63 0,50 93,2 0,74 0,59 0,47 e = 30 79,4 0,71 0,54 0,43 79,4 0,63 0,50 0,40 e = 40 59,9 0,53 0,41 0,32 59,9 0,48 0,38 0,30 e = 50 47,9 0,43 0,33 0,26 47,9 0,38 0,30 0,24 e = 60 39,9 0,36 0,27 0,22 39,9 0,32 0,25 0,20 e 20 92,9 0,79 0,60 0,48 93,2 0,71 0,56 0,44 e = 30 79,4 0,68 0,51 0,41 79,4 0,60 0,48 0,38 e = 40 59,9 0,51 0,39 0,31 59,9 0,46 0,36 0,29 e = 50 47,9 0,41 0,31 0,25 47,9 0,36 0,29 0,23 e = 60 39,9 0,34 0,26 0,20 39,9 0,30 0,24 0,19 e 20 92,9 0,77 0,59 0,46 93,2 0,69 0,54 0,43 e = 30 79,4 0,66 0,50 0,40 79,4 0,59 0,46 0,37 e = 40 59,9 0,50 0,38 0,30 59,9 0,45 0,35 0,28 e = 50 47,9 0,40 0,30 0,24 47,9 0,36 0,28 0,22 e = 60 39,9 0,33 0,25 0,20 39,9 0,30 0,23 0,19 e 20 92,9 0,76 0,57 0,45 93,2 0,68 0,53 0,42 e = 30 79,4 0,65 0,49 0,39 79,4 0,58 0,45 0,36 e = 40 59,9 0,49 0,37 0,29 59,9 0,44 0,34 0,27 e = 50 47,9 0,39 0,29 0,23 47,9 0,35 0,27 0,22 e = 60 39,9 0,33 0,25 0,19 39,9 0,29 0,23 0,18 e 20 92,9 0,73 0,55 0,43 93,2 0,65 0,51 0,40 e = 30 79,4 0,62 0,47 0,37 79,4 0,56 0,43 0,34 e = 40 59,9 0,47 0,35 0,28 59,9 0,42 0,33 0,26 e = 50 47,9 0,38 0,28 0,22 47,9 0,34 0,26 0,21 e = 60 39,9 0,31 0,23 0,19 39,9 0,28 0,22 0,18 (1) wysokość przekroju elementu żelbetowego (2) szerokość szczeliny dylatacyjnej (3) minimalna odległość pomiędzy trzpieniami dylatacyjnymi, określana dla płyt stropowych bez zbrojenia na ścinanie (w przypadku zastosowania zbrojenia na ścinanie można tę odległość zredukować) (4) stopień zbrojenia

31 AT /2012 str. 29/61 Tablica 2 Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-122V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych h, e, mm (1) mm (2) h = 180 h = 200 h = 220 h = 240 h = 250 h = 260 h = 280 F Rd, C20/25 C25/30 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e 20 58,8 0,89 0,71 0,56 73,5 0,99 0,82 0,65 e = 30 58,8 0,89 0,71 0,56 71,5 0,96 0,80 0,63 e = 40 53,9 0,81 0,65 0,51 53,9 0,73 0,60 0,48 e = 50 43,1 0,65 0,52 0,41 43,1 0,58 0,48 0,38 e = 60 35,9 0,54 0,43 0,34 35,9 0,48 0,40 0,32 e 20 65,6 0,87 0,70 0,55 82,0 0,97 0,81 0,64 e = 30 65,6 0,87 0,70 0,55 71,5 0,85 0,70 0,56 e = 40 53,9 0,72 0,57 0,45 53,9 0,64 0,53 0,42 e = 50 43,1 0,57 0,46 0,36 43,1 0,51 0,43 0,34 e = 60 35,9 0,48 0,38 0,30 35,9 0,43 0,35 0,28 e 20 72,5 0,86 0,69 0,55 87,6 0,93 0,77 0,61 e = 30 71,5 0,85 0,68 0,54 71,5 0,76 0,63 0,50 e = 40 53,9 0,64 0,51 0,41 53,9 0,57 0,48 0,38 e = 50 43,1 0,51 0,41 0,33 43,1 0,46 0,38 0,30 e = 60 35,9 0,43 0,34 0,27 35,9 0,38 0,32 0,25 e 20 79,3 0,87 0,69 0,55 87,6 0,86 0,71 0,56 e = 30 71,5 0,78 0,62 0,49 71,5 0,70 0,58 0,46 e = 40 53,9 0,59 0,47 0,37 53,9 0,53 0,44 0,35 e = 50 43,1 0,47 0,38 0,30 43,1 0,42 0,35 0,28 e = 60 35,9 0,39 0,31 0,25 35,9 0,35 0,29 0,23 e 20 82,7 0,88 0,69 0,55 87,6 0,83 0,68 0,54 e = 30 71,5 0,76 0,60 0,48 71,5 0,68 0,56 0,44 e = 40 53,9 0,57 0,45 0,36 53,9 0,51 0,42 0,33 e = 50 43,1 0,46 0,36 0,29 43,1 0,41 0,34 0,27 e = 60 35,9 0,38 0,30 0,24 35,9 0,34 0,28 0,22 e 20 86,1 0,89 0,70 0,56 87,6 0,81 0,66 0,52 e = 30 71,5 0,74 0,58 0,46 71,5 0,66 0,54 0,43 e = 40 53,9 0,56 0,44 0,35 53,9 0,50 0,41 0,32 e = 50 43,1 0,45 0,35 0,28 43,1 0,40 0,33 0,26 e = 60 35,9 0,37 0,29 0,23 35,9 0,33 0,27 0,22 e 20 87,5 0,86 0,67 0,53 87,6 0,77 0,62 0,49 e = 30 71,5 0,70 0,54 0,43 71,5 0,63 0,51 0,40 e = 40 53,9 0,53 0,41 0,33 53,9 0,47 0,38 0,30 e = 50 43,1 0,42 0,33 0,26 43,1 0,38 0,31 0,24 e = 60 35,9 0,35 0,27 0,22 35,9 0,32 0,25 0,20

32 AT /2012 str. 30/61 h, e, mm (1) mm (2) h = 300 h = 320 h = 340 h = 350 h = 360 h 380 F Rd, C20/25 C25/30 c.d. Tablicy 2 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e 20 87,5 0,82 0,63 0,50 87,6 0,73 0,58 0,46 e = 30 71,5 0,67 0,51 0,41 71,5 0,60 0,48 0,38 e = 40 53,9 0,50 0,39 0,31 53,9 0,45 0,36 0,29 e = 50 43,1 0,40 0,31 0,25 43,1 0,36 0,29 0,23 e = 60 35,9 0,34 0,26 0,20 35,9 0,30 0,24 0,19 e 20 87,5 0,78 0,60 0,47 87,6 0,70 0,55 0,44 e = 30 71,5 0,64 0,49 0,39 71,5 0,57 0,45 0,36 e = 40 53,9 0,48 0,37 0,29 53,9 0,43 0,34 0,27 e = 50 43,1 0,38 0,29 0,23 43,1 0,34 0,27 0,22 e = 60 35,9 0,32 0,24 0,19 35,9 0,29 0,23 0,18 e 20 87,5 0,74 0,57 0,45 87,6 0,67 0,53 0,42 e = 30 71,5 0,61 0,46 0,37 71,5 0,54 0,43 0,34 e = 40 53,9 0,46 0,35 0,28 53,9 0,41 0,32 0,26 e = 50 43,1 0,37 0,28 0,22 43,1 0,33 0,26 0,21 e = 60 35,9 0,31 0,23 0,18 35,9 0,27 0,22 0,18 e 20 87,5 0,73 0,55 0,44 87,6 0,65 0,51 0,41 e = 30 71,5 0,60 0,45 0,36 71,5 0,53 0,42 0,33 e = 40 53,9 0,45 0,34 0,27 53,9 0,40 0,32 0,25 e = 50 43,1 0,36 0,27 0,22 43,1 0,32 0,25 0,20 e = 60 35,9 0,30 0,23 0,18 35,9 0,27 0,21 0,18 e 20 87,5 0,71 0,54 0,43 87,6 0,64 0,50 0,40 e = 30 71,5 0,58 0,44 0,35 71,5 0,52 0,41 0,32 e = 40 53,9 0,44 0,33 0,26 53,9 0,39 0,31 0,24 e = 50 43,1 0,35 0,27 0,21 43,1 0,31 0,25 0,20 e = 60 35,9 0,29 0,22 0,18 35,9 0,26 0,21 0,18 e 20 87,5 0,69 0,51 0,41 87,6 0,61 0,48 0,38 e = 30 71,5 0,56 0,42 0,33 71,5 0,50 0,39 0,31 e = 40 53,9 0,42 0,32 0,25 53,9 0,38 0,29 0,23 e = 50 43,1 0,34 0,25 0,20 43,1 0,30 0,24 0,19 e = 60 35,9 0,28 0,21 0,18 35,9 0,25 0,20 0,18 (1) wysokość przekroju elementu żelbetowego (2) szerokość szczeliny dylatacyjnej (3) minimalna odległość pomiędzy trzpieniami dylatacyjnymi, określana dla płyt stropowych bez zbrojenia na ścinanie (w przypadku zastosowania zbrojenia na ścinanie można tę odległość zredukować) (4) stopień zbrojenia

33 AT /2012 str. 31/61 Tablica 3 Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-124 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych h, e, mm (1) mm (2) h = 200 h = 220 h = 240 h = 250 h = 260 h = 280 h = 300 F Rd, C20/25 C25/30 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e 20 85,5 1,14 0,91 0,72 106,8 1,27 1,05 0,84 e = 30 85,5 1,14 0,91 0,72 101,4 1,20 1,00 0,79 e = 40 77,8 1,03 0,83 0,66 77,8 0,92 0,77 0,61 e = 50 62,2 0,83 0,66 0,52 62,2 0,74 0,61 0,49 e = 60 51,8 0,69 0,55 0,44 51,8 0,62 0,51 0,41 e 20 94,0 1,12 0,89 0,71 117,5 1,25 1,04 0,82 e = 30 94,0 1,12 0,89 0,71 101,4 1,08 0,89 0,71 e = 40 77,8 0,92 0,74 0,59 77,8 0,83 0,69 0,54 e = 50 62,2 0,74 0,59 0,47 62,2 0,66 0,55 0,44 e = 60 51,8 0,62 0,49 0,39 51,8 0,55 0,46 0,36 e ,5 1,12 0,89 0,71 119,0 1,17 0,96 0,76 e = ,4 1,11 0,88 0,70 101,4 0,99 0,82 0,65 e = 40 77,8 0,85 0,68 0,54 77,8 0,76 0,63 0,50 e = 50 62,2 0,68 0,54 0,43 62,2 0,61 0,50 0,40 e = 60 51,8 0,57 0,45 0,36 51,8 0,51 0,42 0,33 e ,8 1,14 0,90 0,71 119,0 1,13 0,93 0,74 e = ,4 1,08 0,85 0,68 101,4 0,96 0,79 0,63 e = 40 77,8 0,83 0,65 0,52 77,8 0,74 0,61 0,48 e = 50 62,2 0,66 0,52 0,41 62,2 0,59 0,49 0,39 e = 60 51,8 0,55 0,44 0,35 51,8 0,49 0,40 0,32 e ,1 1,15 0,90 0,72 119,0 1,10 0,90 0,71 e = ,4 1,05 0,82 0,65 101,4 0,94 0,76 0,61 e = 40 77,8 0,80 0,63 0,50 77,8 0,72 0,59 0,47 e = 50 62,2 0,64 0,51 0,40 62,2 0,58 0,47 0,37 e = 60 51,8 0,54 0,42 0,33 51,8 0,48 0,39 0,31 e ,7 1,16 0,91 0,72 119,0 1,04 0,84 0,67 e = ,4 0,99 0,77 0,61 101,4 0,89 0,72 0,57 e = 40 77,8 0,76 0,59 0,47 77,8 0,68 0,55 0,44 e = 50 62,2 0,61 0,47 0,38 62,2 0,55 0,44 0,35 e = 60 51,8 0,51 0,40 0,31 51,8 0,45 0,37 0,29 e ,7 1,11 0,85 0,68 119,0 0,99 0,79 0,63 e = ,4 0,94 0,73 0,58 101,4 0,85 0,68 0,54 e = 40 77,8 0,72 0,56 0,44 77,8 0,65 0,52 0,41 e = 50 62,2 0,58 0,45 0,35 62,2 0,52 0,41 0,33 e = 60 51,8 0,48 0,37 0,30 51,8 0,43 0,35 0,27

34 AT /2012 str. 32/61 h, e, mm (1) mm (2) h = 320 h = 340 h = 350 h = 360 h = 380 h 400 F Rd, C20/25 C25/30 c.d. Tablicy 3 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e ,7 1,06 0,81 0,64 119,0 0,95 0,75 0,60 e = ,4 0,90 0,69 0,55 101,4 0,81 0,64 0,51 e = 40 77,8 0,69 0,53 0,42 77,8 0,62 0,49 0,39 e = 50 62,2 0,55 0,42 0,34 62,2 0,49 0,39 0,31 e = 60 51,8 0,46 0,35 0,28 51,8 0,41 0,33 0,26 e ,7 1,01 0,77 0,61 119,0 0,91 0,71 0,57 e = ,4 0,86 0,65 0,52 101,4 0,77 0,61 0,48 e = 40 77,8 0,66 0,50 0,40 77,8 0,59 0,47 0,37 e = 50 62,2 0,53 0,40 0,32 62,2 0,47 0,37 0,30 e = 60 51,8 0,44 0,33 0,27 51,8 0,39 0,31 0,25 e ,7 0,99 0,75 0,59 119,0 0,89 0,70 0,55 e = ,4 0,84 0,64 0,51 101,4 0,76 0,59 0,47 e = 40 77,8 0,65 0,49 0,39 77,8 0,58 0,45 0,36 e = 50 62,2 0,52 0,39 0,31 62,2 0,46 0,36 0,29 e = 60 51,8 0,43 0,33 0,26 51,8 0,39 0,30 0,24 e ,7 0,97 0,73 0,58 119,0 0,87 0,68 0,54 e = ,4 0,83 0,62 0,49 101,4 0,74 0,58 0,46 e = 40 77,8 0,63 0,48 0,38 77,8 0,57 0,44 0,35 e = 50 62,2 0,51 0,38 0,30 62,2 0,45 0,36 0,28 e = 60 51,8 0,42 0,32 0,25 51,8 0,38 0,30 0,23 e ,7 0,93 0,70 0,55 119,0 0,83 0,65 0,51 e = ,4 0,80 0,60 0,47 101,4 0,71 0,55 0,44 e = 40 77,8 0,61 0,46 0,36 77,8 0,55 0,42 0,34 e = 50 62,2 0,49 0,37 0,29 62,2 0,44 0,34 0,27 e = 60 51,8 0,41 0,30 0,24 51,8 0,36 0,28 0,22 e ,7 0,90 0,67 0,53 119,0 0,80 0,62 0,49 e = ,4 0,77 0,57 0,45 101,4 0,68 0,53 0,42 e = 40 77,8 0,59 0,44 0,35 77,8 0,53 0,41 0,32 e = 50 62,2 0,47 0,35 0,28 62,2 0,42 0,32 0,26 e = 60 51,8 0,39 0,29 0,23 51,8 0,35 0,27 0,21 (1) wysokość przekroju elementu żelbetowego (2) szerokość szczeliny dylatacyjnej (3) minimalna odległość pomiędzy trzpieniami dylatacyjnymi, określana dla płyt stropowych bez zbrojenia na ścinanie (w przypadku zastosowania zbrojenia na ścinanie można tę odległość zredukować) (4) stopień zbrojenia

35 AT /2012 str. 33/61 Tablica 4 Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-124V w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych h, e, mm (1) mm (2) h = 200 h = 220 h = 240 h = 250 h = 260 h = 280 h = 300 F Rd, C20/25 C25/30 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e 20 85,5 1,14 0,91 0,72 106,8 1,27 1,05 0,84 e = 30 85,5 1,14 0,91 0,72 91,2 1,08 0,90 0,71 e = 40 70,0 0,93 0,74 0,59 70,0 0,83 0,69 0,55 e = 50 56,0 0,74 0,59 0,47 56,0 0,67 0,55 0,44 e = 60 46,7 0,62 0,50 0,39 46,7 0,55 0,46 0,37 e 20 94,0 1,12 0,89 0,71 111,3 1,18 0,98 0,78 e = 30 91,2 1,08 0,87 0,69 91,2 0,97 0,80 0,64 e = 40 70,0 0,83 0,66 0,53 70,0 0,74 0,62 0,49 e = 50 56,0 0,67 0,53 0,42 56,0 0,60 0,49 0,39 e = 60 46,7 0,55 0,44 0,35 46,7 0,50 0,41 0,33 e ,5 1,12 0,89 0,71 111,3 1,09 0,90 0,71 e = 30 91,2 1,00 0,79 0,63 91,2 0,89 0,74 0,58 e = 40 70,0 0,77 0,61 0,48 70,0 0,69 0,57 0,45 e = 50 56,0 0,61 0,49 0,39 56,0 0,55 0,45 0,36 e = 60 46,7 0,51 0,41 0,32 46,7 0,46 0,38 0,30 e ,8 1,14 0,90 0,71 111,3 1,06 0,87 0,69 e = 30 91,2 0,97 0,77 0,61 91,2 0,87 0,71 0,56 e = 40 70,0 0,74 0,59 0,47 70,0 0,67 0,55 0,43 e = 50 56,0 0,60 0,47 0,37 56,0 0,53 0,44 0,35 e = 60 46,7 0,50 0,39 0,31 46,7 0,44 0,36 0,29 e ,1 1,15 0,90 0,72 111,3 1,03 0,84 0,67 e = 30 91,2 0,94 0,74 0,59 91,2 0,84 0,69 0,55 e = 40 70,0 0,72 0,57 0,45 70,0 0,65 0,53 0,42 e = 50 56,0 0,58 0,45 0,36 56,0 0,52 0,42 0,34 e = 60 46,7 0,48 0,38 0,30 46,7 0,43 0,35 0,28 e ,2 1,09 0,85 0,67 111,3 0,98 0,79 0,62 e = 30 91,2 0,89 0,70 0,55 91,2 0,80 0,65 0,51 e = 40 70,0 0,69 0,53 0,42 70,0 0,61 0,50 0,39 e = 50 56,0 0,55 0,43 0,34 56,0 0,49 0,40 0,31 e = 60 46,7 0,46 0,36 0,28 46,7 0,41 0,33 0,26 e ,2 1,04 0,80 0,63 111,3 0,93 0,74 0,59 e = 30 91,2 0,85 0,66 0,52 91,2 0,76 0,61 0,48 e = 40 70,0 0,65 0,50 0,40 70,0 0,58 0,47 0,37 e = 50 56,0 0,52 0,40 0,32 56,0 0,47 0,37 0,30 e = 60 46,7 0,43 0,34 0,27 46,7 0,39 0,31 0,25

36 AT /2012 str. 34/61 h, e, mm (1) mm (2) h = 320 h = 340 h = 350 h = 360 h = 380 h 400 F Rd, C20/25 C25/30 c.d. Tablicy 4 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e ,2 0,99 0,76 0,60 111,3 0,89 0,70 0,56 e = 30 91,2 0,81 0,62 0,49 91,2 0,73 0,58 0,46 e = 40 70,0 0,62 0,48 0,38 70,0 0,56 0,44 0,35 e = 50 56,0 0,50 0,38 0,30 56,0 0,45 0,35 0,28 e = 60 46,7 0,42 0,32 0,25 46,7 0,37 0,29 0,23 e ,2 0,95 0,72 0,57 111,3 0,85 0,67 0,53 e = 30 91,2 0,78 0,59 0,47 91,2 0,69 0,55 0,43 e = 40 70,0 0,60 0,45 0,36 70,0 0,53 0,42 0,33 e = 50 56,0 0,48 0,36 0,29 56,0 0,43 0,34 0,27 e = 60 46,7 0,40 0,30 0,24 46,7 0,36 0,28 0,22 e ,2 0,93 0,70 0,56 111,3 0,83 0,65 0,52 e = 30 91,2 0,76 0,57 0,46 91,2 0,68 0,53 0,42 e = 40 70,0 0,58 0,44 0,35 70,0 0,52 0,41 0,32 e = 50 56,0 0,47 0,35 0,28 56,0 0,42 0,33 0,26 e = 60 46,7 0,39 0,29 0,23 46,7 0,35 0,27 0,22 e ,2 0,91 0,68 0,54 111,3 0,81 0,64 0,50 e = 30 91,2 0,74 0,56 0,45 91,2 0,67 0,52 0,41 e = 40 70,0 0,57 0,43 0,34 70,0 0,51 0,40 0,32 e = 50 56,0 0,46 0,34 0,27 56,0 0,41 0,32 0,25 e = 60 46,7 0,38 0,29 0,23 46,7 0,34 0,27 0,21 e ,2 0,87 0,65 0,52 111,3 0,78 0,61 0,48 e = 30 91,2 0,72 0,54 0,43 91,2 0,64 0,50 0,39 e = 40 70,0 0,55 0,41 0,33 70,0 0,49 0,38 0,30 e = 50 56,0 0,44 0,33 0,26 56,0 0,39 0,31 0,24 e = 60 46,7 0,37 0,27 0,22 46,7 0,33 0,25 0,20 e ,2 0,84 0,63 0,50 111,3 0,75 0,58 0,46 e = 30 91,2 0,69 0,51 0,41 91,2 0,62 0,48 0,38 e = 40 70,0 0,53 0,39 0,31 70,0 0,47 0,37 0,29 e = 50 56,0 0,42 0,31 0,25 56,0 0,38 0,29 0,23 e = 60 46,7 0,35 0,26 0,21 46,7 0,32 0,24 0,20 (1) wysokość przekroju elementu żelbetowego (2) szerokość szczeliny dylatacyjnej (3) minimalna odległość pomiędzy trzpieniami dylatacyjnymi, określana dla płyt stropowych bez zbrojenia na ścinanie (w przypadku zastosowania zbrojenia na ścinanie można tę odległość zredukować) (4) stopień zbrojenia

37 AT /2012 str. 35/61 Tablica 5 Nośności obliczeniowe F Rd połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD CRET-128 w przypadku łączenia żelbetowych płyt stropowych lub belek żelbetowych oraz minimalne odległości pomiędzy trzpieniami dylatacyjnymi a D,min w przypadku łączenia płyt stropowych h, e, mm (1) mm (2) h = 240 h = 250 h = 260 h = 280 h = 300 h = 320 h = 340 F Rd, C20/25 C25/30 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e ,6 1,42 1,13 0,89 162,0 1,59 1,31 1,04 e = ,6 1,42 1,13 0,89 138,6 1,36 1,12 0,89 e = ,4 1,35 1,07 0,85 123,4 1,21 1,00 0,79 e = 50 98,8 1,08 0,86 0,68 98,8 0,97 0,80 0,63 e = 60 82,3 0,90 0,72 0,57 82,3 0,81 0,66 0,53 e ,6 1,43 1,13 0,90 162,3 1,54 1,27 1,00 e = ,6 1,43 1,13 0,90 138,6 1,32 1,08 0,86 e = ,4 1,31 1,04 0,82 123,4 1,17 0,96 0,76 e = 50 98,8 1,05 0,83 0,66 98,8 0,94 0,77 0,61 e = 60 82,3 0,88 0,69 0,55 82,3 0,78 0,64 0,51 e ,6 1,44 1,13 0,90 162,3 1,50 1,22 0,97 e = ,4 1,43 1,12 0,89 138,6 1,28 1,04 0,83 e = ,4 1,28 1,00 0,80 123,4 1,14 0,93 0,74 e = 50 98,8 1,02 0,80 0,64 98,8 0,91 0,74 0,59 e = 60 82,3 0,85 0,67 0,53 82,3 0,76 0,62 0,49 e ,5 1,47 1,14 0,90 162,3 1,42 1,15 0,91 e = ,4 1,36 1,06 0,84 138,6 1,21 0,98 0,78 e = ,4 1,21 0,94 0,75 123,4 1,08 0,87 0,69 e = 50 98,8 0,97 0,75 0,60 98,8 0,87 0,70 0,55 e = 60 82,3 0,81 0,63 0,50 82,3 0,72 0,58 0,46 e ,5 1,49 1,15 0,91 162,3 1,35 1,08 0,86 e = ,4 1,29 0,99 0,79 138,6 1,16 0,92 0,73 e = ,4 1,15 0,89 0,70 123,4 1,03 0,82 0,65 e = 50 98,8 0,92 0,71 0,56 98,8 0,82 0,66 0,52 e = 60 82,3 0,77 0,59 0,47 82,3 0,69 0,55 0,44 e ,1 1,43 1,10 0,87 162,3 1,29 1,02 0,81 e = ,4 1,23 0,94 0,75 138,6 1,10 0,87 0,69 e = ,4 1,10 0,84 0,67 123,4 0,98 0,78 0,62 e = 50 98,8 0,88 0,67 0,53 98,8 0,79 0,62 0,49 e = 60 82,3 0,73 0,56 0,44 82,3 0,65 0,52 0,41 e ,1 1,37 1,04 0,83 162,3 1,24 0,97 0,77 e = ,4 1,18 0,89 0,71 138,6 1,05 0,83 0,66 e = ,4 1,05 0,80 0,63 123,4 0,94 0,74 0,59 e = 50 98,8 0,84 0,64 0,51 98,8 0,75 0,59 0,47 e = 60 82,3 0,70 0,53 0,42 82,3 0,63 0,49 0,39

38 AT /2012 str. 36/61 h, e, mm (1) mm (2) h = 350 h = 360 h = 380 h = 400 h = 420 h 440 F Rd, C20/25 C25/30 c.d. Tablicy 5 a D,min, m (3) F Rd, a D,min, m (3) ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% ρ = 0,2% (4) ρ = 0,5% ρ = 1,0% e ,1 1,34 1,02 0,81 162,3 1,21 0,95 0,75 e = ,4 1,15 0,87 0,69 138,6 1,03 0,81 0,64 e = ,4 1,03 0,78 0,62 123,4 0,92 0,72 0,57 e = 50 98,8 0,82 0,62 0,49 98,8 0,74 0,58 0,46 e = 60 82,3 0,69 0,52 0,41 82,3 0,61 0,48 0,38 e ,1 1,31 0,99 0,79 162,3 1,19 0,93 0,74 e = ,4 1,13 0,85 0,68 138,6 1,01 0,79 0,63 e = ,4 1,01 0,76 0,60 123,4 0,90 0,70 0,56 e = 50 98,8 0,81 0,61 0,48 98,8 0,72 0,56 0,45 e = 60 82,3 0,67 0,51 0,40 82,3 0,60 0,47 0,37 e ,1 1,26 0,95 0,75 162,3 1,14 0,89 0,70 e = ,4 1,09 0,81 0,65 138,6 0,97 0,76 0,60 e = ,4 0,97 0,72 0,58 123,4 0,87 0,67 0,53 e = 50 98,8 0,77 0,58 0,46 98,8 0,69 0,54 0,43 e = 60 82,3 0,65 0,48 0,38 82,3 0,58 0,45 0,36 e ,1 1,22 0,91 0,72 162,3 1,10 0,85 0,67 e = ,4 1,05 0,78 0,62 138,6 0,94 0,72 0,57 e = ,4 0,93 0,69 0,55 123,4 0,83 0,64 0,51 e = 50 98,8 0,75 0,56 0,44 98,8 0,67 0,52 0,41 e = 60 82,3 0,62 0,46 0,37 82,3 0,56 0,43 0,34 e ,1 1,17 0,87 0,69 162,3 1,06 0,81 0,65 e = ,4 1,01 0,75 0,59 138,6 0,90 0,69 0,55 e = ,4 0,90 0,67 0,53 123,4 0,80 0,62 0,49 e = 50 98,8 0,72 0,53 0,42 98,8 0,64 0,49 0,39 e = 60 82,3 0,60 0,44 0,35 82,3 0,54 0,41 0,33 e ,1 1,13 0,84 0,66 162,3 1,02 0,78 0,62 e = ,4 0,97 0,72 0,57 138,6 0,87 0,67 0,53 e = ,4 0,87 0,64 0,51 123,4 0,78 0,59 0,47 e = 50 98,8 0,70 0,51 0,41 98,8 0,62 0,48 0,38 e = 60 82,3 0,58 0,43 0,34 82,3 0,52 0,40 0,31 (1) wysokość przekroju elementu żelbetowego (2) szerokość szczeliny dylatacyjnej (3) minimalna odległość pomiędzy trzpieniami dylatacyjnymi, określana dla płyt stropowych bez zbrojenia na ścinanie (w przypadku zastosowania zbrojenia na ścinanie można tę odległość zredukować) (4) stopień zbrojenia
