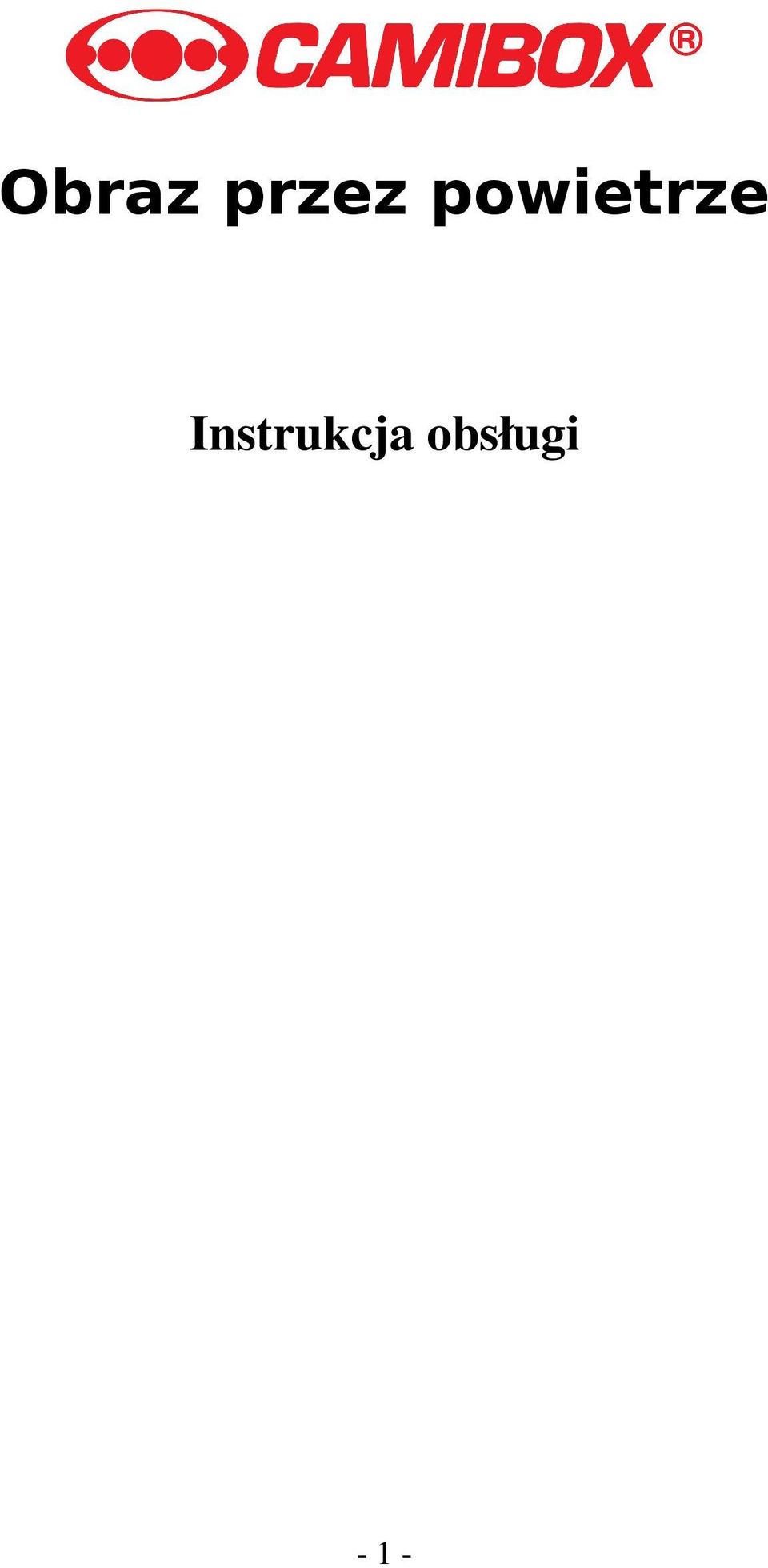

1 Obraz przez powietrze Instrukcja obsługi 1

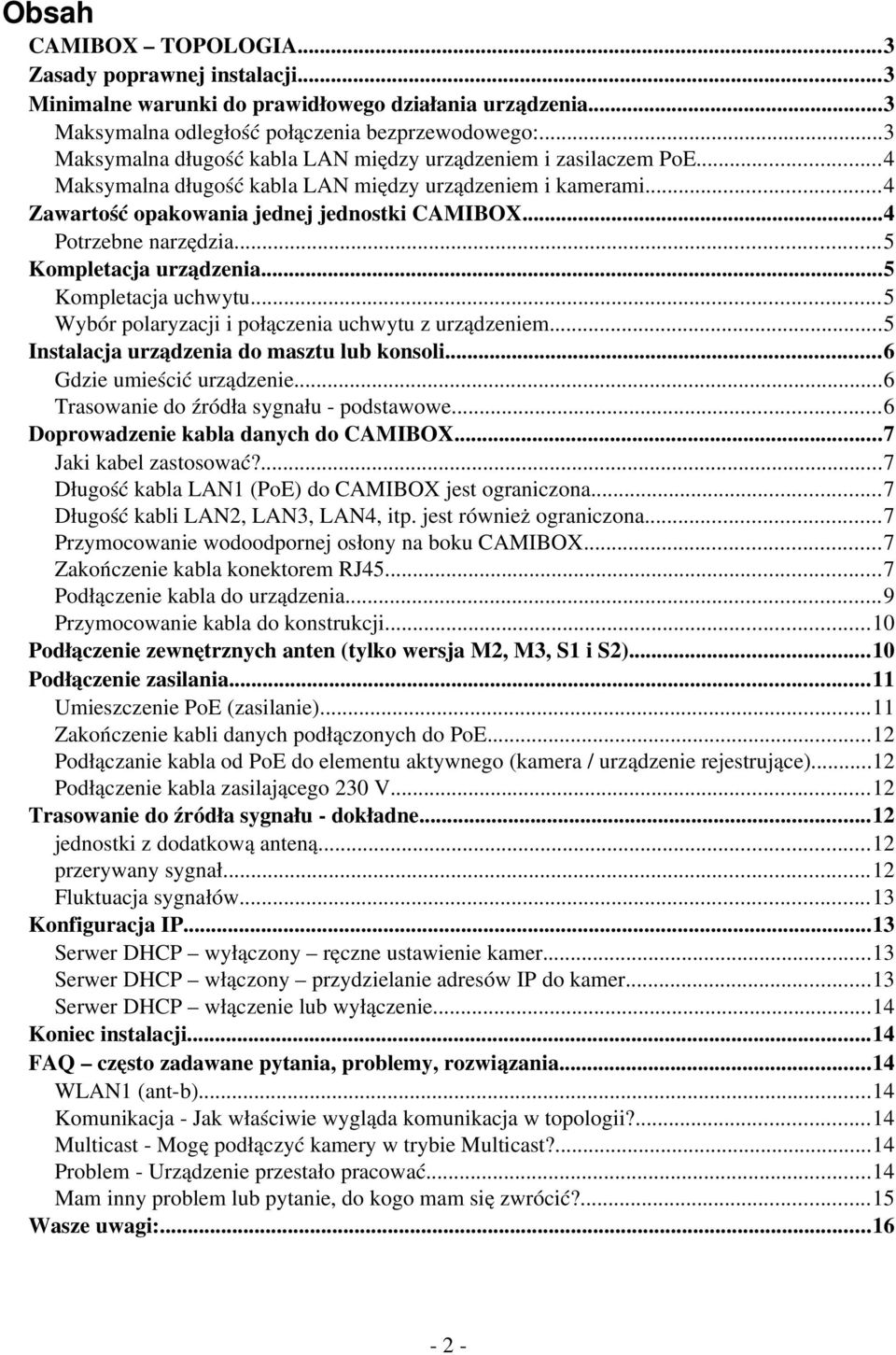

2 Obsah CAMIBOX TOPOLOGIA...3 Zasady poprawnej instalacji...3 Minimalne warunki do prawidłowego działania urządzenia...3 Maksymalna odległość połączenia bezprzewodowego:...3 Maksymalna długość kabla LAN między urządzeniem i zasilaczem PoE...4 Maksymalna długość kabla LAN między urządzeniem i kamerami...4 Zawartość opakowania jednej jednostki CAMIBOX...4 Potrzebne narzędzia...5 Kompletacja urządzenia...5 Kompletacja uchwytu...5 Wybór polaryzacji i połączenia uchwytu z urządzeniem...5 Instalacja urządzenia do masztu lub konsoli...6 Gdzie umieścić urządzenie...6 Trasowanie do źródła sygnału podstawowe...6 Doprowadzenie kabla danych do CAMIBOX...7 Jaki kabel zastosować?...7 Długość kabla LAN1 (PoE) do CAMIBOX jest ograniczona...7 Długość kabli LAN2, LAN3, LAN4, itp. jest również ograniczona...7 Przymocowanie wodoodpornej osłony na boku CAMIBOX...7 Zakończenie kabla konektorem RJ Podłączenie kabla do urządzenia...9 Przymocowanie kabla do konstrukcji...10 Podłączenie zewnętrznych anten (tylko wersja M2, M3, S1 i S2)...10 Podłączenie zasilania...11 Umieszczenie PoE (zasilanie)...11 Zakończenie kabli danych podłączonych do PoE...12 Podłączanie kabla od PoE do elementu aktywnego (kamera / urządzenie rejestrujące)...12 Podłączenie kabla zasilającego 230 V...12 Trasowanie do źródła sygnału dokładne...12 jednostki z dodatkową anteną...12 przerywany sygnał...12 Fluktuacja sygnałów...13 Konfiguracja IP...13 Serwer DHCP wyłączony ręczne ustawienie kamer...13 Serwer DHCP włączony przydzielanie adresów IP do kamer...13 Serwer DHCP włączenie lub wyłączenie...14 Koniec instalacji...14 FAQ często zadawane pytania, problemy, rozwiązania...14 WLAN1 (ant b)...14 Komunikacja Jak właściwie wygląda komunikacja w topologii?...14 Multicast Mogę podłączyć kamery w trybie Multicast?...14 Problem Urządzenie przestało pracować...14 Mam inny problem lub pytanie, do kogo mam się zwrócić?...15 Wasze uwagi:

3 CAMIBOX TOPOLOGIA Jest to bardzo ważny dokument, którego ostatnia wersja musi być starannie archiwizowana! Układ topologii jest częścią każdej dostawy systemu CAMIBOX. Jego zawartością jest układ rozmieszczenia jednostek i ich wzajemne powiązania, a więc połączenia bezprzewodowe między konkretnymi jednostkami CAMIBOX. Powiązania między jednostkami są dla każdego zlecenia pewnie ustalone i są bez dyskusji niezmienialne. Oznacza to, że jeśli na schemacie wyznaczono, że jednostka S1 z numerem seryjnym 3138 za pośrednictwem zintegrowanej anteny WLAN1 w jednostce łączy się z jednostką S2 z numerem seryjnym 3185, a mianowicie z WLAN2, mus więc być podłączona w rzeczywistości, podczas instalacji i trasowani anten. Zasady poprawnej instalacji Połączenia bezprzewodowe są w pełni funkcjonalne tylko w przypadku przestrzegania bezpośredniej widoczności. Obie strony każdego połączenia muszą mieć taką samą polaryzację (patrz: strzałka na tylnej stronie), zalecana jest polaryzacja pionowa, tj. strzałka z góry na dół. Przedłużone osie anten obu stron bezprzewodowych połączeń muszą być nakierowane jak najbardziej naprzeciwko siebie. Skupienie ułatwia sygnalizacja akustyczna siły sygnału Wszystkie kablowe połączenia koncentryczne WLAN (ClientCABLE) po podłączeniu należy odizolować stopniowym owinięciem taśmą samowulkanizacyjną od jednostki odpow. anteny aż do osłony kabla. Połączenia LAN konektorów należy zmontować wodoszczelnie. Połączenie LAN należy izolować taśmą. Dla jednostek typów: M4 do M8 i S3 do S6 w środowisku zewnętrznym jednostki umocować w pozycji konektory na spodzie, a więc w kierunku do ziemi. Przy budowie sieci należy postępować od jednostki Master (M) do końcowych punktów sieci (C). Po ukończeniu instalacji należy starannie zachować Układ topologii. Oznaczono na nim numer zlecenia, który jest wymagane do jakiejkolwiek komunikacji dotyczącej zlecenia. Na przykład zgłaszania wad, żądania rozszerzenia, itp. Minimalne warunki do prawidłowego działania urządzenia Aby urządzenie spełniało swój cel, należy wcześniej dobrze rozważyć, do jakich warunków planujemy instalować urządzenie. Podstawowe czynniki, które bezpośrednio mają wpływ na prawidłowe działanie urządzenia (połączenia): Maksymalna odległość połączenia bezprzewodowego: Wartości tej niestety nie można dokładnie przewidzieć, ponieważ mają na to wpływ: 1. znacząco wpływa typ dodatkowych anten, czyli jeśli na połączeniu zastosowano dodatkową antenę, a jeśli tak, jaki ma zysk, a więc jego wielkość. 2. znacząco wpływa stopień zakłócenia, w miejskim hałaśliwym środowisku może być 3

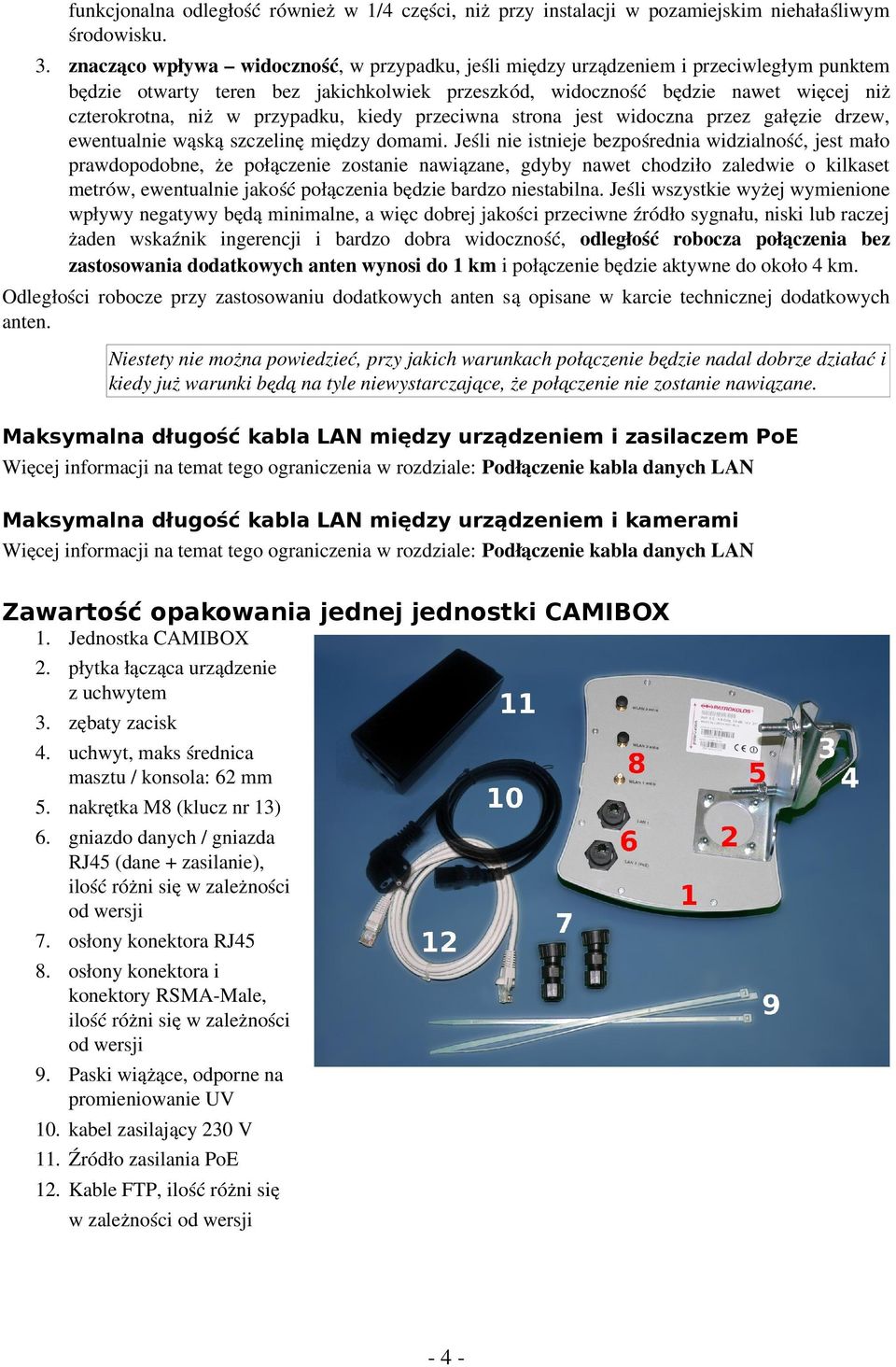

4 funkcjonalna odległość również w 1/4 części, niż przy instalacji w pozamiejskim niehałaśliwym środowisku. 3. znacząco wpływa widoczność, w przypadku, jeśli między urządzeniem i przeciwległym punktem będzie otwarty teren bez jakichkolwiek przeszkód, widoczność będzie nawet więcej niż czterokrotna, niż w przypadku, kiedy przeciwna strona jest widoczna przez gałęzie drzew, ewentualnie wąską szczelinę między domami. Jeśli nie istnieje bezpośrednia widzialność, jest mało prawdopodobne, że połączenie zostanie nawiązane, gdyby nawet chodziło zaledwie o kilkaset metrów, ewentualnie jakość połączenia będzie bardzo niestabilna. Jeśli wszystkie wyżej wymienione wpływy negatywy będą minimalne, a więc dobrej jakości przeciwne źródło sygnału, niski lub raczej żaden wskaźnik ingerencji i bardzo dobra widoczność, odległość robocza połączenia bez zastosowania dodatkowych anten wynosi do 1 km i połączenie będzie aktywne do około 4 km. Odległości robocze przy zastosowaniu dodatkowych anten są opisane w karcie technicznej dodatkowych anten. Niestety nie można powiedzieć, przy jakich warunkach połączenie będzie nadal dobrze działać i kiedy już warunki będą na tyle niewystarczające, że połączenie nie zostanie nawiązane. Maksymalna długość kabla LAN między urządzeniem i zasilaczem PoE Więcej informacji na temat tego ograniczenia w rozdziale: Podłączenie kabla danych LAN Maksymalna długość kabla LAN między urządzeniem i kamerami Więcej informacji na temat tego ograniczenia w rozdziale: Podłączenie kabla danych LAN Zawartość opakowania jednej jednostki CAMIBOX 1. Jednostka CAMIBOX 2. płytka łącząca urządzenie z uchwytem 3. zębaty zacisk 4. uchwyt, maks średnica masztu / konsola: 62 mm 5. nakrętka M8 (klucz nr 13) 6. gniazdo danych / gniazda RJ45 (dane + zasilanie), ilość różni się w zależności od wersji 7. osłony konektora RJ45 8. osłony konektora i konektory RSMA Male, ilość różni się w zależności od wersji 9. Paski wiążące, odporne na promieniowanie UV 10. kabel zasilający 230 V 11. Źródło zasilania PoE 12. Kable FTP, ilość różni się w zależności od wersji 4

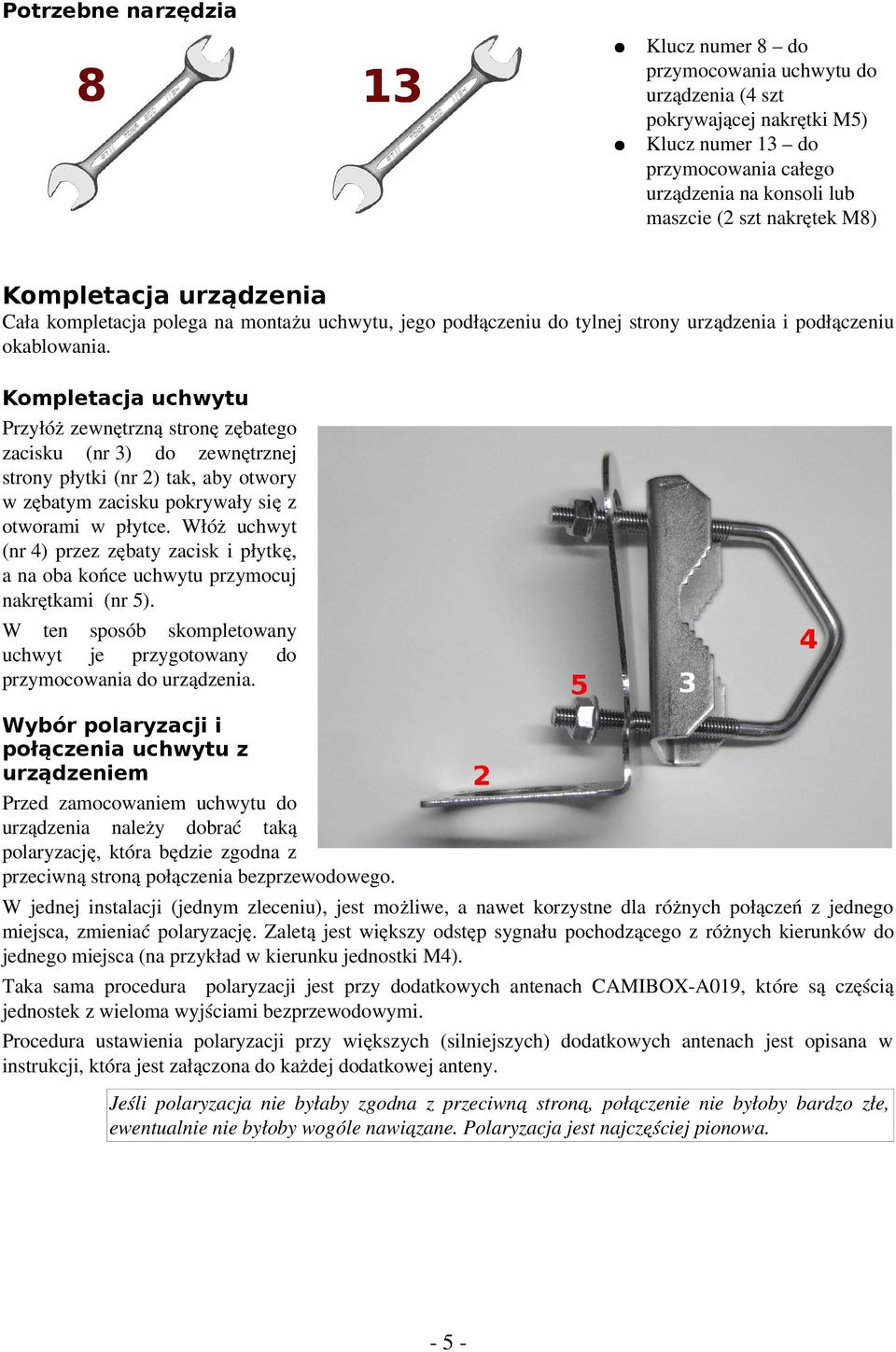

5 Potrzebne narzędzia Klucz numer 8 do przymocowania uchwytu do urządzenia (4 szt pokrywającej nakrętki M5) Klucz numer 13 do przymocowania całego urządzenia na konsoli lub maszcie (2 szt nakrętek M8) Kompletacja urządzenia Cała kompletacja polega na montażu uchwytu, jego podłączeniu do tylnej strony urządzenia i podłączeniu okablowania. Kompletacja uchwytu Przyłóż zewnętrzną stronę zębatego zacisku (nr 3) do zewnętrznej strony płytki (nr 2) tak, aby otwory w zębatym zacisku pokrywały się z otworami w płytce. Włóż uchwyt (nr 4) przez zębaty zacisk i płytkę, a na oba końce uchwytu przymocuj nakrętkami (nr 5). W ten sposób skompletowany uchwyt je przygotowany do przymocowania do urządzenia. Wybór polaryzacji i połączenia uchwytu z urządzeniem Przed zamocowaniem uchwytu do urządzenia należy dobrać taką polaryzację, która będzie zgodna z przeciwną stroną połączenia bezprzewodowego. W jednej instalacji (jednym zleceniu), jest możliwe, a nawet korzystne dla różnych połączeń z jednego miejsca, zmieniać polaryzację. Zaletą jest większy odstęp sygnału pochodzącego z różnych kierunków do jednego miejsca (na przykład w kierunku jednostki M4). Taka sama procedura polaryzacji jest przy dodatkowych antenach CAMIBOX A019, które są częścią jednostek z wieloma wyjściami bezprzewodowymi. Procedura ustawienia polaryzacji przy większych (silniejszych) dodatkowych antenach jest opisana w instrukcji, która jest załączona do każdej dodatkowej anteny. Jeśli polaryzacja nie byłaby zgodna z przeciwną stroną, połączenie nie byłoby bardzo złe, ewentualnie nie byłoby wogóle nawiązane. Polaryzacja jest najczęściej pionowa. 5

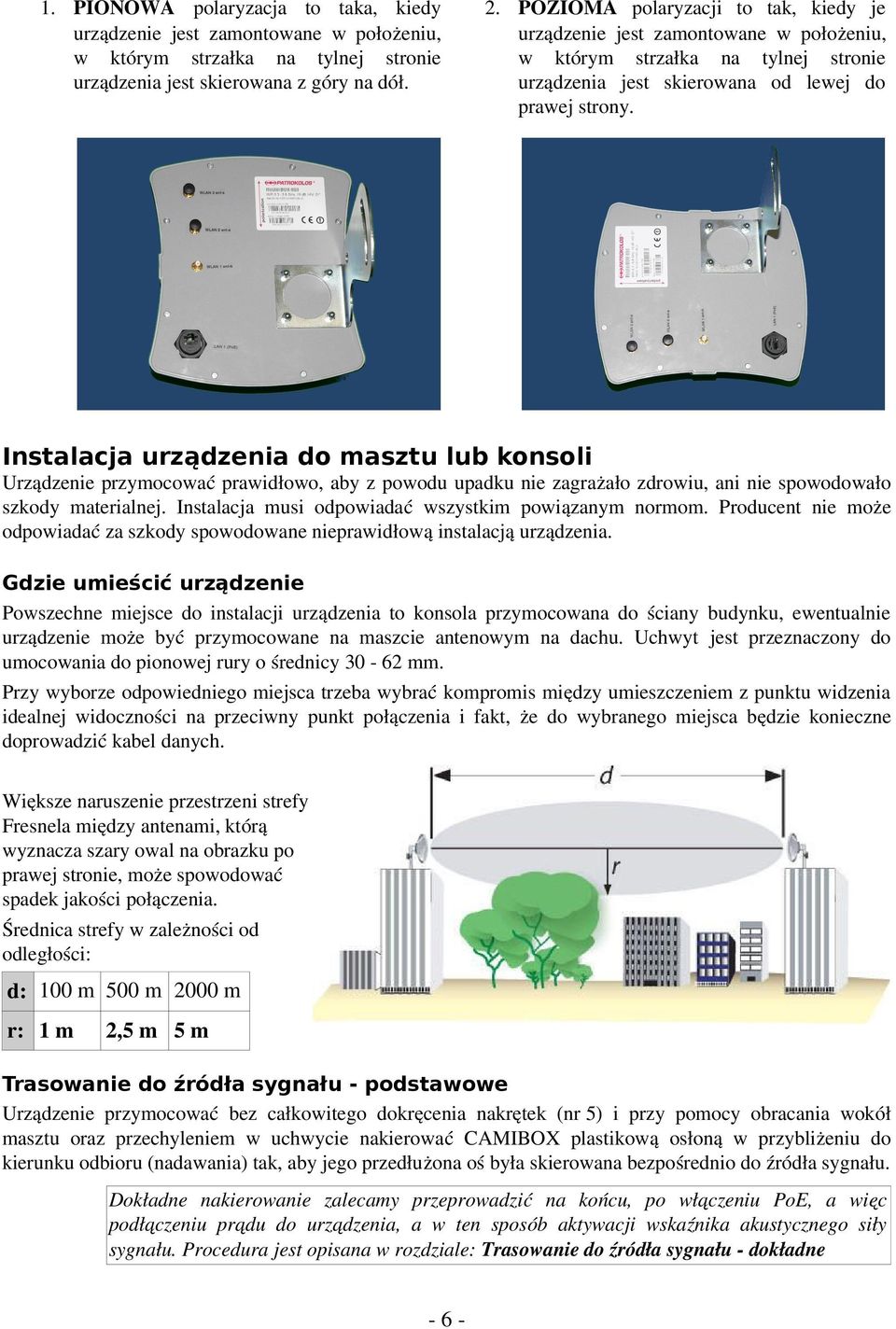

6 1. PIONOWA polaryzacja to taka, kiedy urządzenie jest zamontowane w położeniu, w którym strzałka na tylnej stronie urządzenia jest skierowana z góry na dół. 2. POZIOMA polaryzacji to tak, kiedy je urządzenie jest zamontowane w położeniu, w którym strzałka na tylnej stronie urządzenia jest skierowana od lewej do prawej strony. Instalacja urządzenia do masztu lub konsoli Urządzenie przymocować prawidłowo, aby z powodu upadku nie zagrażało zdrowiu, ani nie spowodowało szkody materialnej. Instalacja musi odpowiadać wszystkim powiązanym normom. Producent nie może odpowiadać za szkody spowodowane nieprawidłową instalacją urządzenia. Gdzie umieścić urządzenie Powszechne miejsce do instalacji urządzenia to konsola przymocowana do ściany budynku, ewentualnie urządzenie może być przymocowane na maszcie antenowym na dachu. Uchwyt jest przeznaczony do umocowania do pionowej rury o średnicy mm. Przy wyborze odpowiedniego miejsca trzeba wybrać kompromis między umieszczeniem z punktu widzenia idealnej widoczności na przeciwny punkt połączenia i fakt, że do wybranego miejsca będzie konieczne doprowadzić kabel danych. Większe naruszenie przestrzeni strefy Fresnela między antenami, którą wyznacza szary owal na obrazku po prawej stronie, może spowodować spadek jakości połączenia. Średnica strefy w zależności od odległości: d: 100 m 500 m 2000 m r: 1 m 2,5 m 5 m Trasowanie do źródła sygnału - podstawowe Urządzenie przymocować bez całkowitego dokręcenia nakrętek (nr 5) i przy pomocy obracania wokół masztu oraz przechyleniem w uchwycie nakierować CAMIBOX plastikową osłoną w przybliżeniu do kierunku odbioru (nadawania) tak, aby jego przedłużona oś była skierowana bezpośrednio do źródła sygnału. Dokładne nakierowanie zalecamy przeprowadzić na końcu, po włączeniu PoE, a więc podłączeniu prądu do urządzenia, a w ten sposób aktywacji wskaźnika akustycznego siły sygnału. Procedura jest opisana w rozdziale: Trasowanie do źródła sygnału dokładne 6

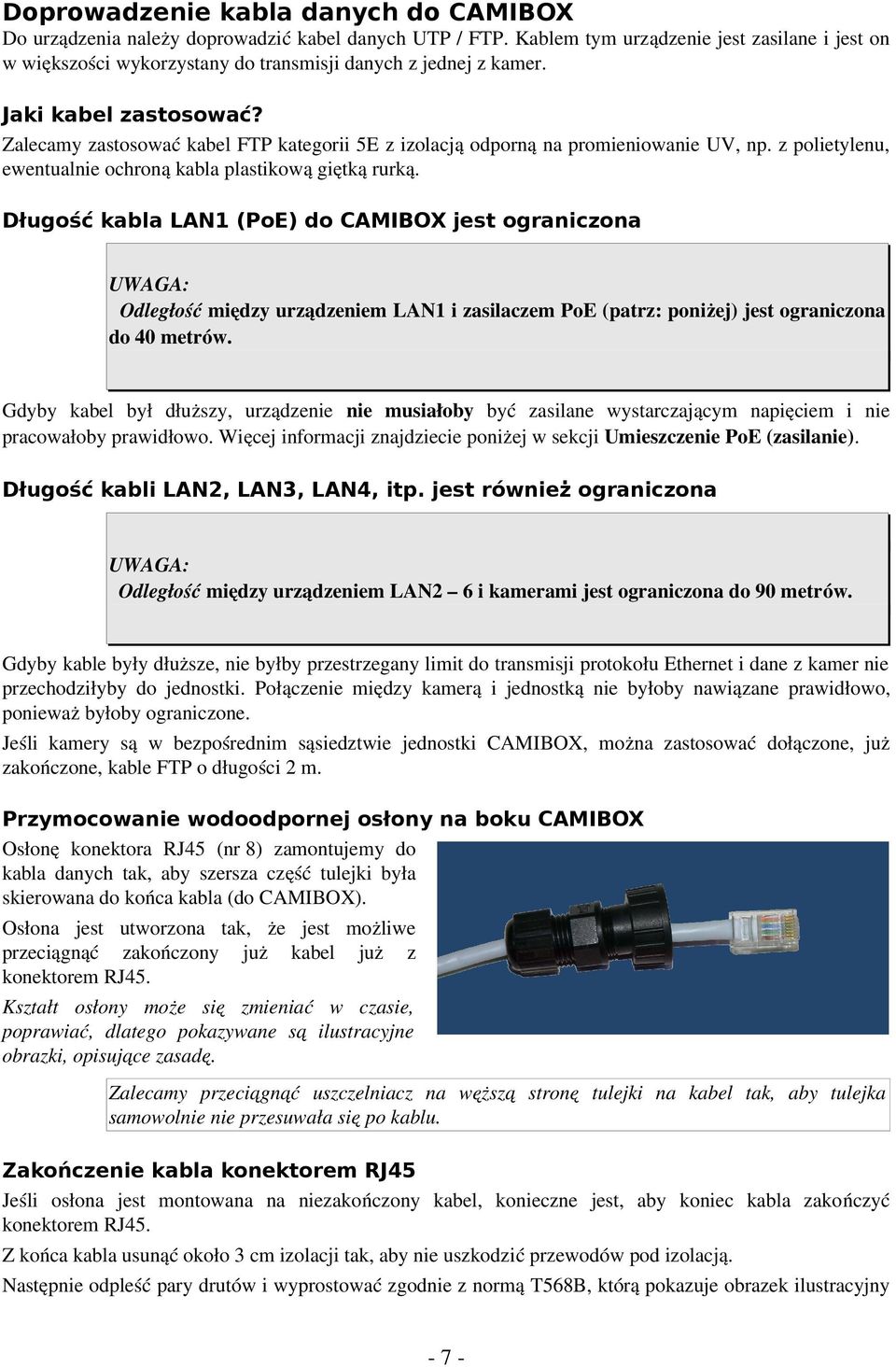

7 Doprowadzenie kabla danych do CAMIBOX Do urządzenia należy doprowadzić kabel danych UTP / FTP. Kablem tym urządzenie jest zasilane i jest on w większości wykorzystany do transmisji danych z jednej z kamer. Jaki kabel zastosować? Zalecamy zastosować kabel FTP kategorii 5E z izolacją odporną na promieniowanie UV, np. z polietylenu, ewentualnie ochroną kabla plastikową giętką rurką. Długość kabla LAN1 (PoE) do CAMIBOX jest ograniczona UWAGA: Odległość między urządzeniem LAN1 i zasilaczem PoE (patrz: poniżej) jest ograniczona do 40 metrów. Gdyby kabel był dłuższy, urządzenie nie musiałoby być zasilane wystarczającym napięciem i nie pracowałoby prawidłowo. Więcej informacji znajdziecie poniżej w sekcji Umieszczenie PoE (zasilanie). Długość kabli LAN2, LAN3, LAN4, itp. jest również ograniczona UWAGA: Odległość między urządzeniem LAN2 6 i kamerami jest ograniczona do 90 metrów. Gdyby kable były dłuższe, nie byłby przestrzegany limit do transmisji protokołu Ethernet i dane z kamer nie przechodziłyby do jednostki. Połączenie między kamerą i jednostką nie byłoby nawiązane prawidłowo, ponieważ byłoby ograniczone. Jeśli kamery są w bezpośrednim sąsiedztwie jednostki CAMIBOX, można zastosować dołączone, już zakończone, kable FTP o długości 2 m. Przymocowanie wodoodpornej osłony na boku CAMIBOX Osłonę konektora RJ45 (nr 8) zamontujemy do kabla danych tak, aby szersza część tulejki była skierowana do końca kabla (do CAMIBOX). Osłona jest utworzona tak, że jest możliwe przeciągnąć zakończony już kabel już z konektorem RJ45. Kształt osłony może się zmieniać w czasie, poprawiać, dlatego pokazywane są ilustracyjne obrazki, opisujące zasadę. Zalecamy przeciągnąć uszczelniacz na węższą stronę tulejki na kabel tak, aby tulejka samowolnie nie przesuwała się po kablu. Zakończenie kabla konektorem RJ45 Jeśli osłona jest montowana na niezakończony kabel, konieczne jest, aby koniec kabla zakończyć konektorem RJ45. Z końca kabla usunąć około 3 cm izolacji tak, aby nie uszkodzić przewodów pod izolacją. Następnie odpleść pary drutów i wyprostować zgodnie z normą T568B, którą pokazuje obrazek ilustracyjny 7

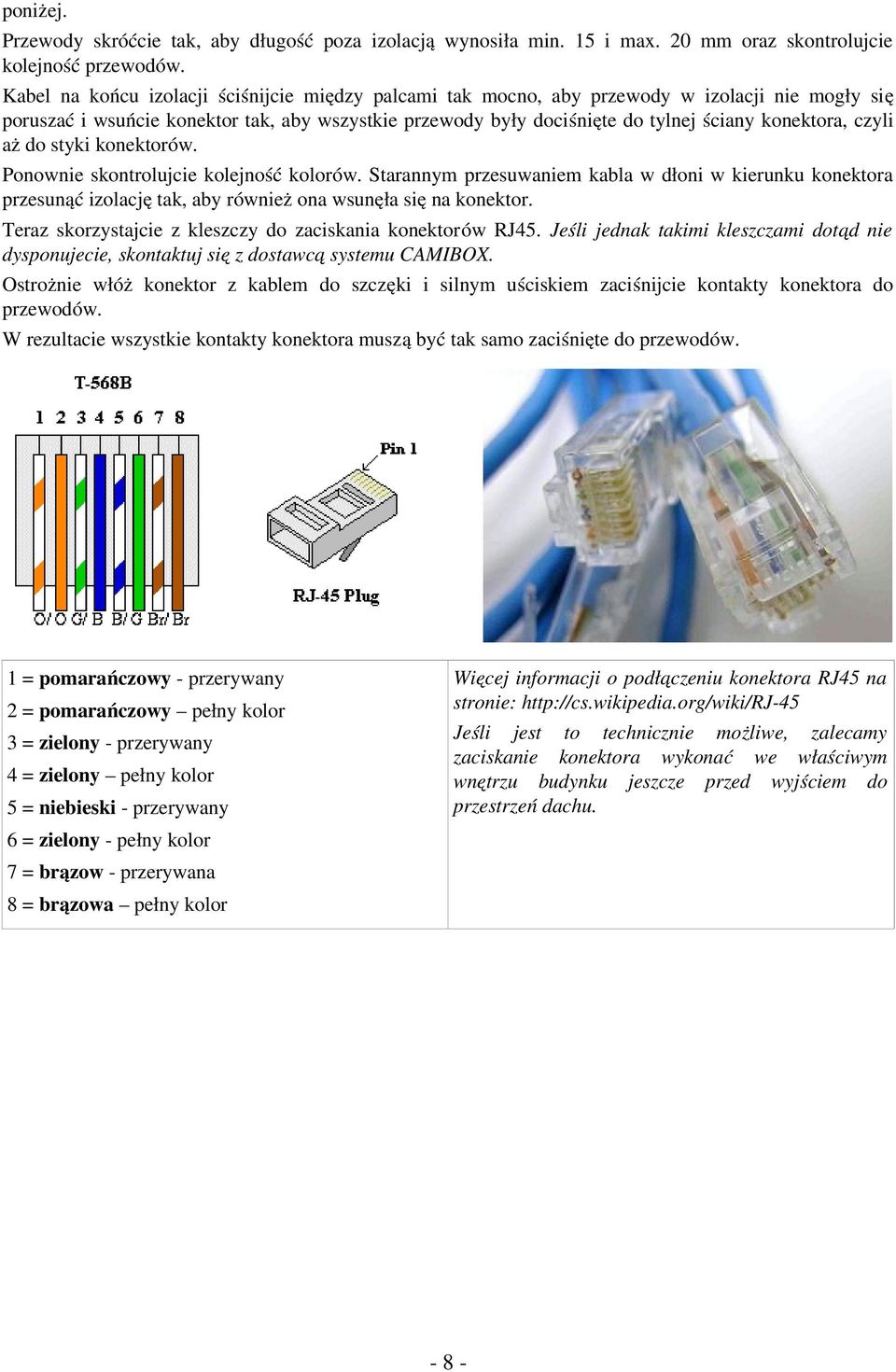

8 poniżej. Przewody skróćcie tak, aby długość poza izolacją wynosiła min. 15 i max. 20 mm oraz skontrolujcie kolejność przewodów. Kabel na końcu izolacji ściśnijcie między palcami tak mocno, aby przewody w izolacji nie mogły się poruszać i wsuńcie konektor tak, aby wszystkie przewody były dociśnięte do tylnej ściany konektora, czyli aż do styki konektorów. Ponownie skontrolujcie kolejność kolorów. Starannym przesuwaniem kabla w dłoni w kierunku konektora przesunąć izolację tak, aby również ona wsunęła się na konektor. Teraz skorzystajcie z kleszczy do zaciskania konektorów RJ45. Jeśli jednak takimi kleszczami dotąd nie dysponujecie, skontaktuj się z dostawcą systemu CAMIBOX. Ostrożnie włóż konektor z kablem do szczęki i silnym uściskiem zaciśnijcie kontakty konektora do przewodów. W rezultacie wszystkie kontakty konektora muszą być tak samo zaciśnięte do przewodów. 1 = pomarańczowy przerywany 2 = pomarańczowy pełny kolor 3 = zielony przerywany 4 = zielony pełny kolor 5 = niebieski przerywany Więcej informacji o podłączeniu konektora RJ45 na stronie: 45 Jeśli jest to technicznie możliwe, zalecamy zaciskanie konektora wykonać we właściwym wnętrzu budynku jeszcze przed wyjściem do przestrzeń dachu. 6 = zielony pełny kolor 7 = brązow przerywana 8 = brązowa pełny kolor 8

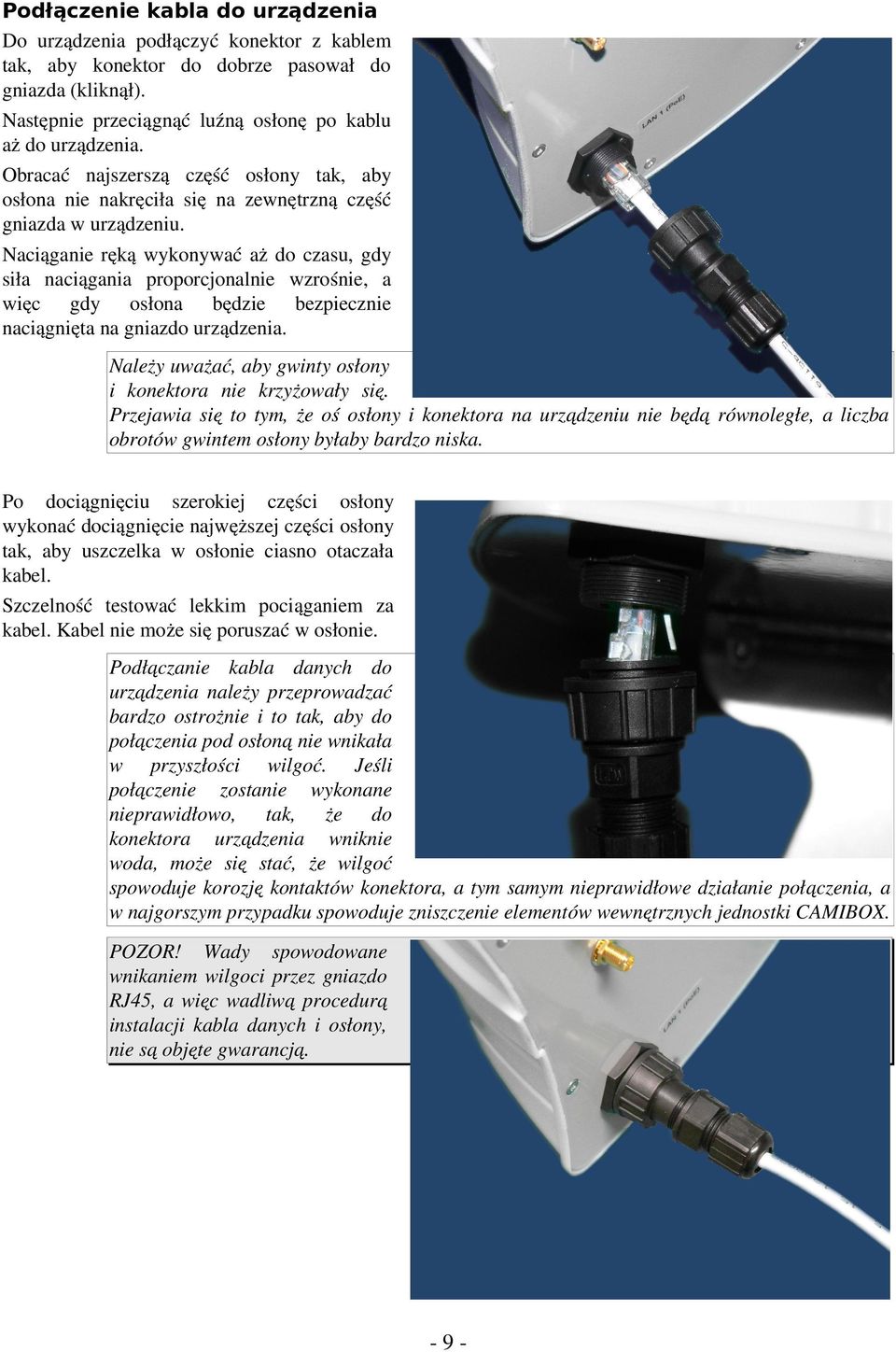

9 Podłączenie kabla do urządzenia Do urządzenia podłączyć konektor z kablem tak, aby konektor do dobrze pasował do gniazda (kliknął). Następnie przeciągnąć luźną osłonę po kablu aż do urządzenia. Obracać najszerszą część osłony tak, aby osłona nie nakręciła się na zewnętrzną część gniazda w urządzeniu. Naciąganie ręką wykonywać aż do czasu, gdy siła naciągania proporcjonalnie wzrośnie, a więc gdy osłona będzie bezpiecznie naciągnięta na gniazdo urządzenia. Należy uważać, aby gwinty osłony i konektora nie krzyżowały się. Przejawia się to tym, że oś osłony i konektora na urządzeniu nie będą równoległe, a liczba obrotów gwintem osłony byłaby bardzo niska. Po dociągnięciu szerokiej części osłony wykonać dociągnięcie najwęższej części osłony tak, aby uszczelka w osłonie ciasno otaczała kabel. Szczelność testować lekkim pociąganiem za kabel. Kabel nie może się poruszać w osłonie. Podłączanie kabla danych do urządzenia należy przeprowadzać bardzo ostrożnie i to tak, aby do połączenia pod osłoną nie wnikała w przyszłości wilgoć. Jeśli połączenie zostanie wykonane nieprawidłowo, tak, że do konektora urządzenia wniknie woda, może się stać, że wilgoć spowoduje korozję kontaktów konektora, a tym samym nieprawidłowe działanie połączenia, a w najgorszym przypadku spowoduje zniszczenie elementów wewnętrznych jednostki CAMIBOX. POZOR! Wady spowodowane wnikaniem wilgoci przez gniazdo RJ45, a więc wadliwą procedurą instalacji kabla danych i osłony, nie są objęte gwarancją. 9

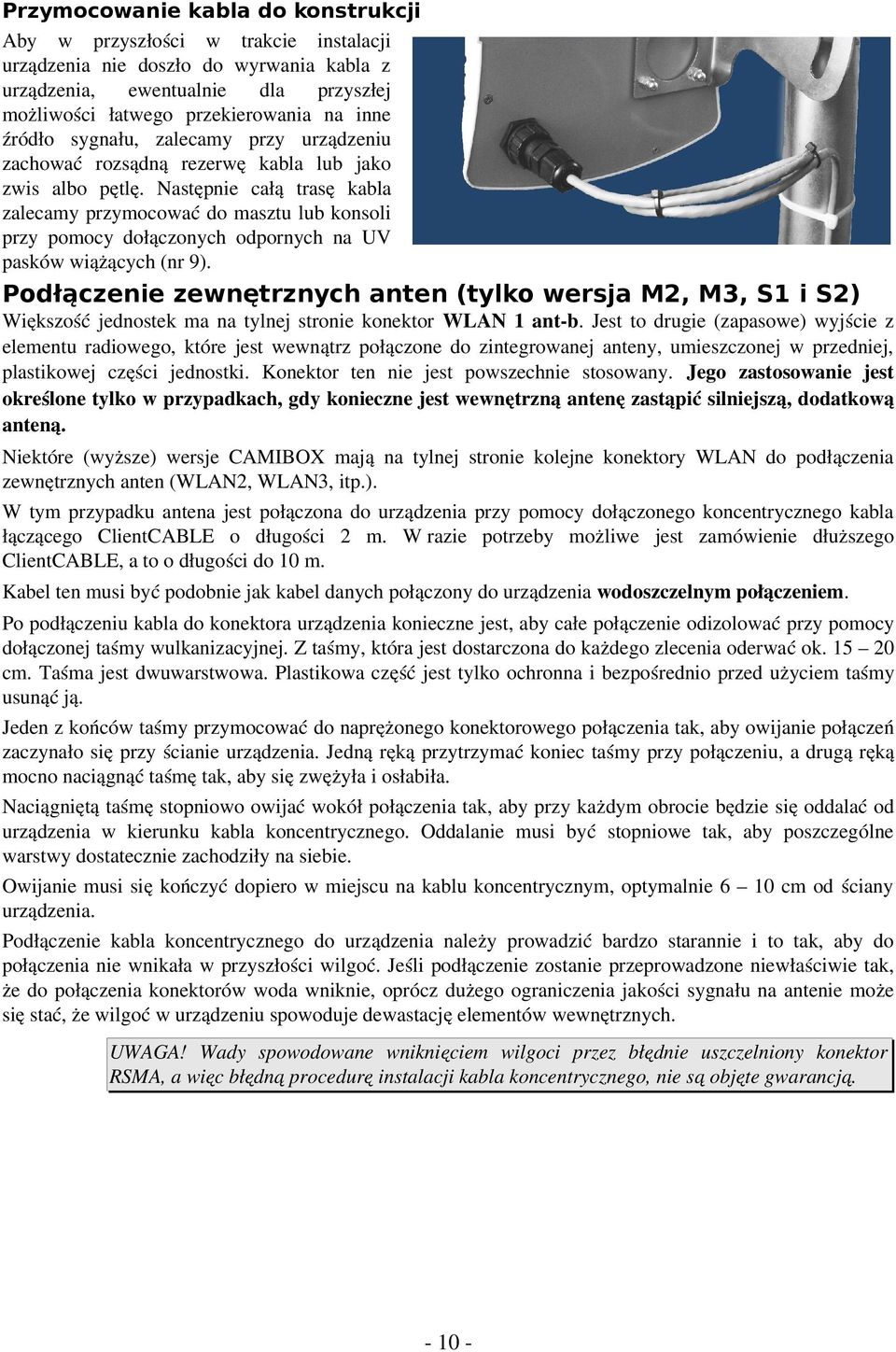

10 Przymocowanie kabla do konstrukcji Aby w przyszłości w trakcie instalacji urządzenia nie doszło do wyrwania kabla z urządzenia, ewentualnie dla przyszłej możliwości łatwego przekierowania na inne źródło sygnału, zalecamy przy urządzeniu zachować rozsądną rezerwę kabla lub jako zwis albo pętlę. Następnie całą trasę kabla zalecamy przymocować do masztu lub konsoli przy pomocy dołączonych odpornych na UV pasków wiążących (nr 9). Podłączenie zewnętrznych anten (tylko wersja M2, M3, S1 i S2) Większość jednostek ma na tylnej stronie konektor WLAN 1 ant b. Jest to drugie (zapasowe) wyjście z elementu radiowego, które jest wewnątrz połączone do zintegrowanej anteny, umieszczonej w przedniej, plastikowej części jednostki. Konektor ten nie jest powszechnie stosowany. Jego zastosowanie jest określone tylko w przypadkach, gdy konieczne jest wewnętrzną antenę zastąpić silniejszą, dodatkową anteną. Niektóre (wyższe) wersje CAMIBOX mają na tylnej stronie kolejne konektory WLAN do podłączenia zewnętrznych anten (WLAN2, WLAN3, itp.). W tym przypadku antena jest połączona do urządzenia przy pomocy dołączonego koncentrycznego kabla łączącego ClientCABLE o długości 2 m. W razie potrzeby możliwe jest zamówienie dłuższego ClientCABLE, a to o długości do 10 m. Kabel ten musi być podobnie jak kabel danych połączony do urządzenia wodoszczelnym połączeniem. Po podłączeniu kabla do konektora urządzenia konieczne jest, aby całe połączenie odizolować przy pomocy dołączonej taśmy wulkanizacyjnej. Z taśmy, która jest dostarczona do każdego zlecenia oderwać ok cm. Taśma jest dwuwarstwowa. Plastikowa część jest tylko ochronna i bezpośrednio przed użyciem taśmy usunąć ją. Jeden z końców taśmy przymocować do naprężonego konektorowego połączenia tak, aby owijanie połączeń zaczynało się przy ścianie urządzenia. Jedną ręką przytrzymać koniec taśmy przy połączeniu, a drugą ręką mocno naciągnąć taśmę tak, aby się zwężyła i osłabiła. Naciągniętą taśmę stopniowo owijać wokół połączenia tak, aby przy każdym obrocie będzie się oddalać od urządzenia w kierunku kabla koncentrycznego. Oddalanie musi być stopniowe tak, aby poszczególne warstwy dostatecznie zachodziły na siebie. Owijanie musi się kończyć dopiero w miejscu na kablu koncentrycznym, optymalnie 6 10 cm od ściany urządzenia. Podłączenie kabla koncentrycznego do urządzenia należy prowadzić bardzo starannie i to tak, aby do połączenia nie wnikała w przyszłości wilgoć. Jeśli podłączenie zostanie przeprowadzone niewłaściwie tak, że do połączenia konektorów woda wniknie, oprócz dużego ograniczenia jakości sygnału na antenie może się stać, że wilgoć w urządzeniu spowoduje dewastację elementów wewnętrznych. UWAGA! Wady spowodowane wniknięciem wilgoci przez błędnie uszczelniony konektor RSMA, a więc błędną procedurę instalacji kabla koncentrycznego, nie są objęte gwarancją. 10

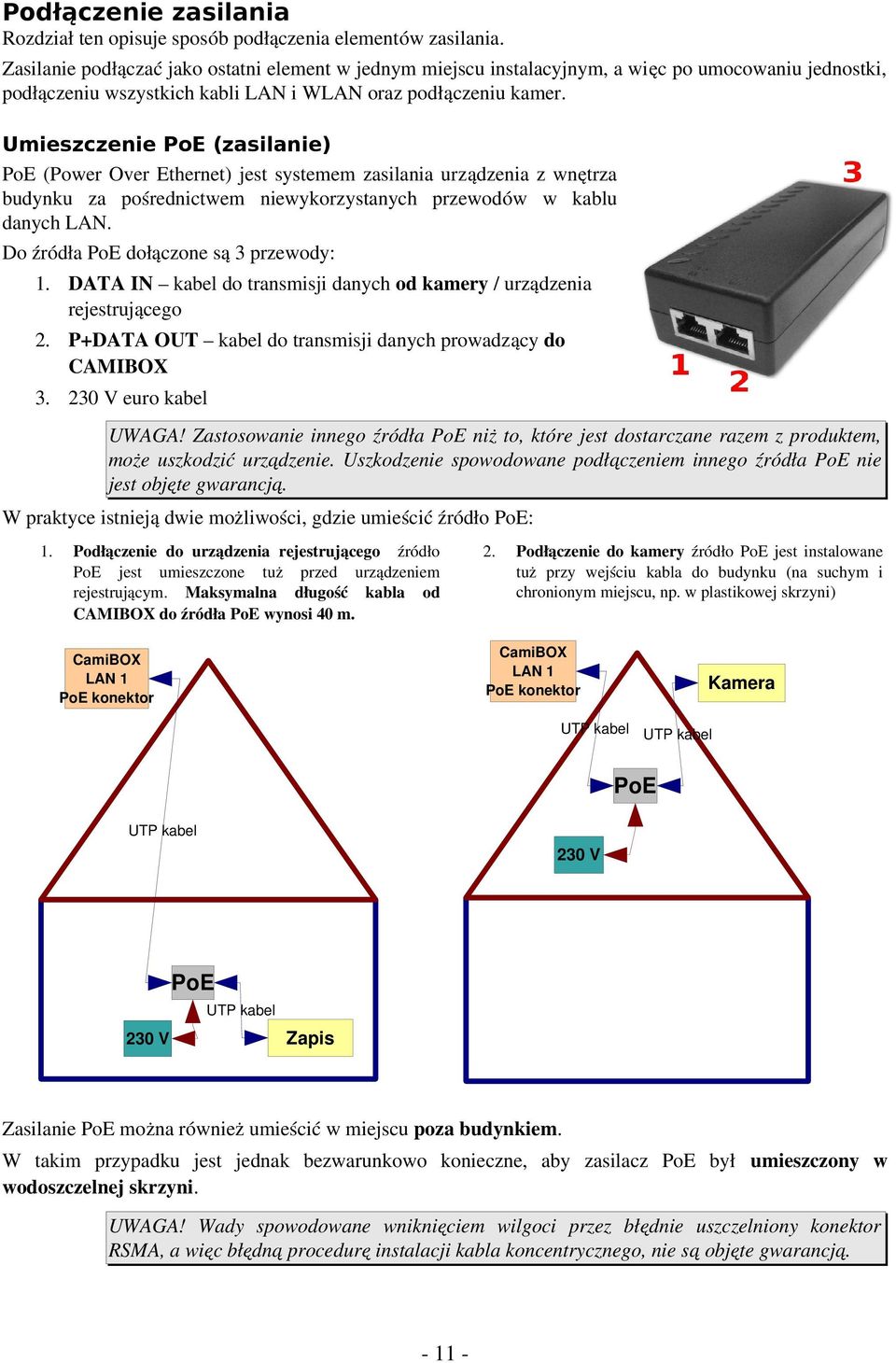

11 Podłączenie zasilania Rozdział ten opisuje sposób podłączenia elementów zasilania. Zasilanie podłączać jako ostatni element w jednym miejscu instalacyjnym, a więc po umocowaniu jednostki, podłączeniu wszystkich kabli LAN i WLAN oraz podłączeniu kamer. Umieszczenie PoE (zasilanie) PoE (Power Over Ethernet) jest systemem zasilania urządzenia z wnętrza budynku za pośrednictwem niewykorzystanych przewodów w kablu danych LAN. Do źródła PoE dołączone są 3 przewody: 1. DATA IN kabel do transmisji danych od kamery / urządzenia rejestrującego 2. P+DATA OUT kabel do transmisji danych prowadzący do CAMIBOX V euro kabel UWAGA! Zastosowanie innego źródła PoE niż to, które jest dostarczane razem z produktem, może uszkodzić urządzenie. Uszkodzenie spowodowane podłączeniem innego źródła PoE nie jest objęte gwarancją. W praktyce istnieją dwie możliwości, gdzie umieścić źródło PoE: 1. Podłączenie do urządzenia rejestrującego źródło PoE jest umieszczone tuż przed urządzeniem rejestrującym. Maksymalna długość kabla od CAMIBOX do źródła PoE wynosi 40 m. 2. Podłączenie do kamery źródło PoE jest instalowane tuż przy wejściu kabla do budynku (na suchym i chronionym miejscu, np. w plastikowej skrzyni) CamiBOX LAN 1 PoE konektor CamiBOX LAN 1 PoE konektor Kamera UTP kabel UTP kabel PoE UTP kabel 230 V PoE UTP kabel 230 V Zapis Zasilanie PoE można również umieścić w miejscu poza budynkiem. W takim przypadku jest jednak bezwarunkowo konieczne, aby zasilacz PoE był umieszczony w wodoszczelnej skrzyni. UWAGA! Wady spowodowane wniknięciem wilgoci przez błędnie uszczelniony konektor RSMA, a więc błędną procedurę instalacji kabla koncentrycznego, nie są objęte gwarancją. 11

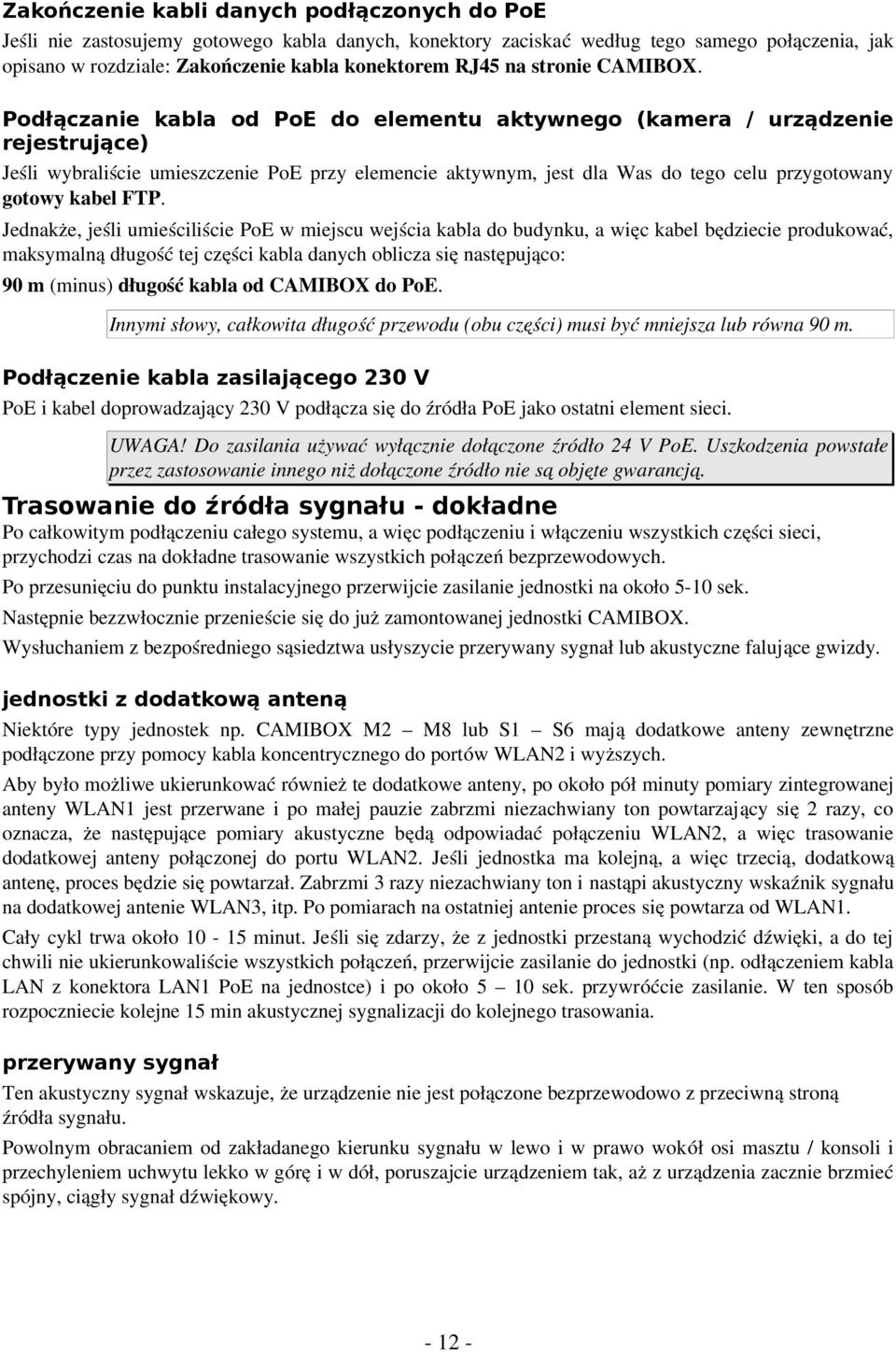

12 Zakończenie kabli danych podłączonych do PoE Jeśli nie zastosujemy gotowego kabla danych, konektory zaciskać według tego samego połączenia, jak opisano w rozdziale: Zakończenie kabla konektorem RJ45 na stronie CAMIBOX. Podłączanie kabla od PoE do elementu aktywnego (kamera / urządzenie rejestrujące) Jeśli wybraliście umieszczenie PoE przy elemencie aktywnym, jest dla Was do tego celu przygotowany gotowy kabel FTP. Jednakże, jeśli umieściliście PoE w miejscu wejścia kabla do budynku, a więc kabel będziecie produkować, maksymalną długość tej części kabla danych oblicza się następująco: 90 m (minus) długość kabla od CAMIBOX do PoE. Innymi słowy, całkowita długość przewodu (obu części) musi być mniejsza lub równa 90 m. Podłączenie kabla zasilającego 230 V PoE i kabel doprowadzający 230 V podłącza się do źródła PoE jako ostatni element sieci. UWAGA! Do zasilania używać wyłącznie dołączone źródło 24 V PoE. Uszkodzenia powstałe przez zastosowanie innego niż dołączone źródło nie są objęte gwarancją. Trasowanie do źródła sygnału - dokładne Po całkowitym podłączeniu całego systemu, a więc podłączeniu i włączeniu wszystkich części sieci, przychodzi czas na dokładne trasowanie wszystkich połączeń bezprzewodowych. Po przesunięciu do punktu instalacyjnego przerwijcie zasilanie jednostki na około 5 10 sek. Następnie bezzwłocznie przenieście się do już zamontowanej jednostki CAMIBOX. Wysłuchaniem z bezpośredniego sąsiedztwa usłyszycie przerywany sygnał lub akustyczne falujące gwizdy. jednostki z dodatkową anteną Niektóre typy jednostek np. CAMIBOX M2 M8 lub S1 S6 mają dodatkowe anteny zewnętrzne podłączone przy pomocy kabla koncentrycznego do portów WLAN2 i wyższych. Aby było możliwe ukierunkować również te dodatkowe anteny, po około pół minuty pomiary zintegrowanej anteny WLAN1 jest przerwane i po małej pauzie zabrzmi niezachwiany ton powtarzający się 2 razy, co oznacza, że następujące pomiary akustyczne będą odpowiadać połączeniu WLAN2, a więc trasowanie dodatkowej anteny połączonej do portu WLAN2. Jeśli jednostka ma kolejną, a więc trzecią, dodatkową antenę, proces będzie się powtarzał. Zabrzmi 3 razy niezachwiany ton i nastąpi akustyczny wskaźnik sygnału na dodatkowej antenie WLAN3, itp. Po pomiarach na ostatniej antenie proces się powtarza od WLAN1. Cały cykl trwa około minut. Jeśli się zdarzy, że z jednostki przestaną wychodzić dźwięki, a do tej chwili nie ukierunkowaliście wszystkich połączeń, przerwijcie zasilanie do jednostki (np. odłączeniem kabla LAN z konektora LAN1 PoE na jednostce) i po około 5 10 sek. przywróćcie zasilanie. W ten sposób rozpoczniecie kolejne 15 min akustycznej sygnalizacji do kolejnego trasowania. przerywany sygnał Ten akustyczny sygnał wskazuje, że urządzenie nie jest połączone bezprzewodowo z przeciwną stroną źródła sygnału. Powolnym obracaniem od zakładanego kierunku sygnału w lewo i w prawo wokół osi masztu / konsoli i przechyleniem uchwytu lekko w górę i w dół, poruszajcie urządzeniem tak, aż z urządzenia zacznie brzmieć spójny, ciągły sygnał dźwiękowy. 12

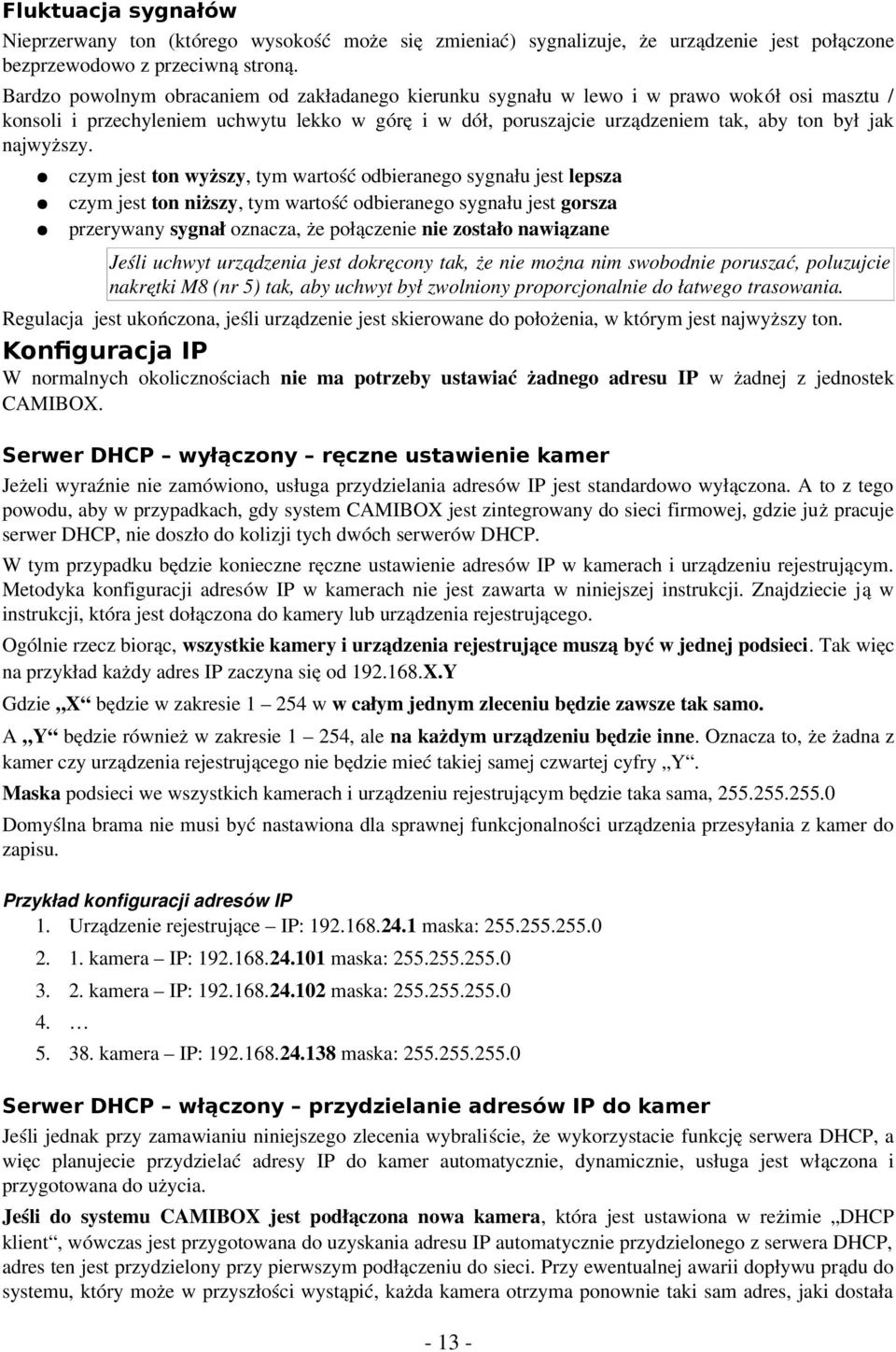

13 Fluktuacja sygnałów Nieprzerwany ton (którego wysokość może się zmieniać) sygnalizuje, że urządzenie jest połączone bezprzewodowo z przeciwną stroną. Bardzo powolnym obracaniem od zakładanego kierunku sygnału w lewo i w prawo wokół osi masztu / konsoli i przechyleniem uchwytu lekko w górę i w dół, poruszajcie urządzeniem tak, aby ton był jak najwyższy. czym jest ton wyższy, tym wartość odbieranego sygnału jest lepsza czym jest ton niższy, tym wartość odbieranego sygnału jest gorsza przerywany sygnał oznacza, że połączenie nie zostało nawiązane Jeśli uchwyt urządzenia jest dokręcony tak, że nie można nim swobodnie poruszać, poluzujcie nakrętki M8 (nr 5) tak, aby uchwyt był zwolniony proporcjonalnie do łatwego trasowania. Regulacja jest ukończona, jeśli urządzenie jest skierowane do położenia, w którym jest najwyższy ton. Konfiguracja IP W normalnych okolicznościach nie ma potrzeby ustawiać żadnego adresu IP w żadnej z jednostek CAMIBOX. Serwer DHCP wyłączony ręczne ustawienie kamer Jeżeli wyraźnie nie zamówiono, usługa przydzielania adresów IP jest standardowo wyłączona. A to z tego powodu, aby w przypadkach, gdy system CAMIBOX jest zintegrowany do sieci firmowej, gdzie już pracuje serwer DHCP, nie doszło do kolizji tych dwóch serwerów DHCP. W tym przypadku będzie konieczne ręczne ustawienie adresów IP w kamerach i urządzeniu rejestrującym. Metodyka konfiguracji adresów IP w kamerach nie jest zawarta w niniejszej instrukcji. Znajdziecie ją w instrukcji, która jest dołączona do kamery lub urządzenia rejestrującego. Ogólnie rzecz biorąc, wszystkie kamery i urządzenia rejestrujące muszą być w jednej podsieci. Tak więc na przykład każdy adres IP zaczyna się od X.Y Gdzie X będzie w zakresie w w całym jednym zleceniu będzie zawsze tak samo. A Y będzie również w zakresie 1 254, ale na każdym urządzeniu będzie inne. Oznacza to, że żadna z kamer czy urządzenia rejestrującego nie będzie mieć takiej samej czwartej cyfry Y. Maska podsieci we wszystkich kamerach i urządzeniu rejestrującym będzie taka sama, Domyślna brama nie musi być nastawiona dla sprawnej funkcjonalności urządzenia przesyłania z kamer do zapisu. Przykład konfiguracji adresów IP 1. Urządzenie rejestrujące IP: maska: kamera IP: maska: kamera IP: maska: kamera IP: maska: Serwer DHCP włączony przydzielanie adresów IP do kamer Jeśli jednak przy zamawianiu niniejszego zlecenia wybraliście, że wykorzystacie funkcję serwera DHCP, a więc planujecie przydzielać adresy IP do kamer automatycznie, dynamicznie, usługa jest włączona i przygotowana do użycia. Jeśli do systemu CAMIBOX jest podłączona nowa kamera, która jest ustawiona w reżimie DHCP klient, wówczas jest przygotowana do uzyskania adresu IP automatycznie przydzielonego z serwera DHCP, adres ten jest przydzielony przy pierwszym podłączeniu do sieci. Przy ewentualnej awarii dopływu prądu do systemu, który może w przyszłości wystąpić, każda kamera otrzyma ponownie taki sam adres, jaki dostała 13

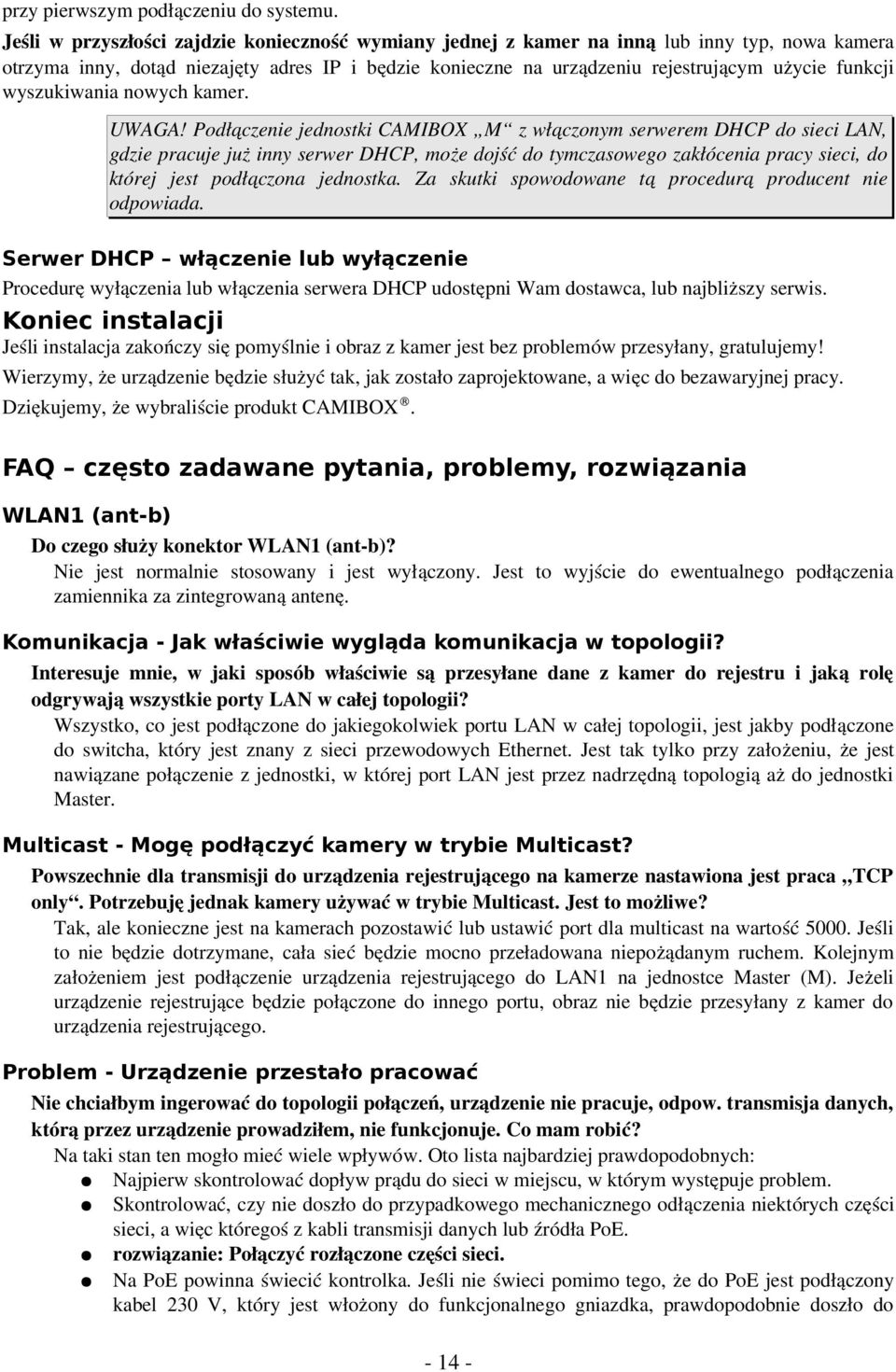

14 przy pierwszym podłączeniu do systemu. Jeśli w przyszłości zajdzie konieczność wymiany jednej z kamer na inną lub inny typ, nowa kamera otrzyma inny, dotąd niezajęty adres IP i będzie konieczne na urządzeniu rejestrującym użycie funkcji wyszukiwania nowych kamer. UWAGA! Podłączenie jednostki CAMIBOX M z włączonym serwerem DHCP do sieci LAN, gdzie pracuje już inny serwer DHCP, może dojść do tymczasowego zakłócenia pracy sieci, do której jest podłączona jednostka. Za skutki spowodowane tą procedurą producent nie odpowiada. Serwer DHCP włączenie lub wyłączenie Procedurę wyłączenia lub włączenia serwera DHCP udostępni Wam dostawca, lub najbliższy serwis. Koniec instalacji Jeśli instalacja zakończy się pomyślnie i obraz z kamer jest bez problemów przesyłany, gratulujemy! Wierzymy, że urządzenie będzie służyć tak, jak zostało zaprojektowane, a więc do bezawaryjnej pracy. Dziękujemy, że wybraliście produkt CAMIBOX. FAQ często zadawane pytania, problemy, rozwiązania WLAN1 (ant-b) Do czego służy konektor WLAN1 (ant b)? Nie jest normalnie stosowany i jest wyłączony. Jest to wyjście do ewentualnego podłączenia zamiennika za zintegrowaną antenę. Komunikacja - Jak właściwie wygląda komunikacja w topologii? Interesuje mnie, w jaki sposób właściwie są przesyłane dane z kamer do rejestru i jaką rolę odgrywają wszystkie porty LAN w całej topologii? Wszystko, co jest podłączone do jakiegokolwiek portu LAN w całej topologii, jest jakby podłączone do switcha, który jest znany z sieci przewodowych Ethernet. Jest tak tylko przy założeniu, że jest nawiązane połączenie z jednostki, w której port LAN jest przez nadrzędną topologią aż do jednostki Master. Multicast - Mogę podłączyć kamery w trybie Multicast? Powszechnie dla transmisji do urządzenia rejestrującego na kamerze nastawiona jest praca TCP only. Potrzebuję jednak kamery używać w trybie Multicast. Jest to możliwe? Tak, ale konieczne jest na kamerach pozostawić lub ustawić port dla multicast na wartość Jeśli to nie będzie dotrzymane, cała sieć będzie mocno przeładowana niepożądanym ruchem. Kolejnym założeniem jest podłączenie urządzenia rejestrującego do LAN1 na jednostce Master (M). Jeżeli urządzenie rejestrujące będzie połączone do innego portu, obraz nie będzie przesyłany z kamer do urządzenia rejestrującego. Problem - Urządzenie przestało pracować Nie chciałbym ingerować do topologii połączeń, urządzenie nie pracuje, odpow. transmisja danych, którą przez urządzenie prowadziłem, nie funkcjonuje. Co mam robić? Na taki stan ten mogło mieć wiele wpływów. Oto lista najbardziej prawdopodobnych: Najpierw skontrolować dopływ prądu do sieci w miejscu, w którym występuje problem. Skontrolować, czy nie doszło do przypadkowego mechanicznego odłączenia niektórych części sieci, a więc któregoś z kabli transmisji danych lub źródła PoE. rozwiązanie: Połączyć rozłączone części sieci. Na PoE powinna świecić kontrolka. Jeśli nie świeci pomimo tego, że do PoE jest podłączony kabel 230 V, który jest włożony do funkcjonalnego gniazdka, prawdopodobnie doszło do 14

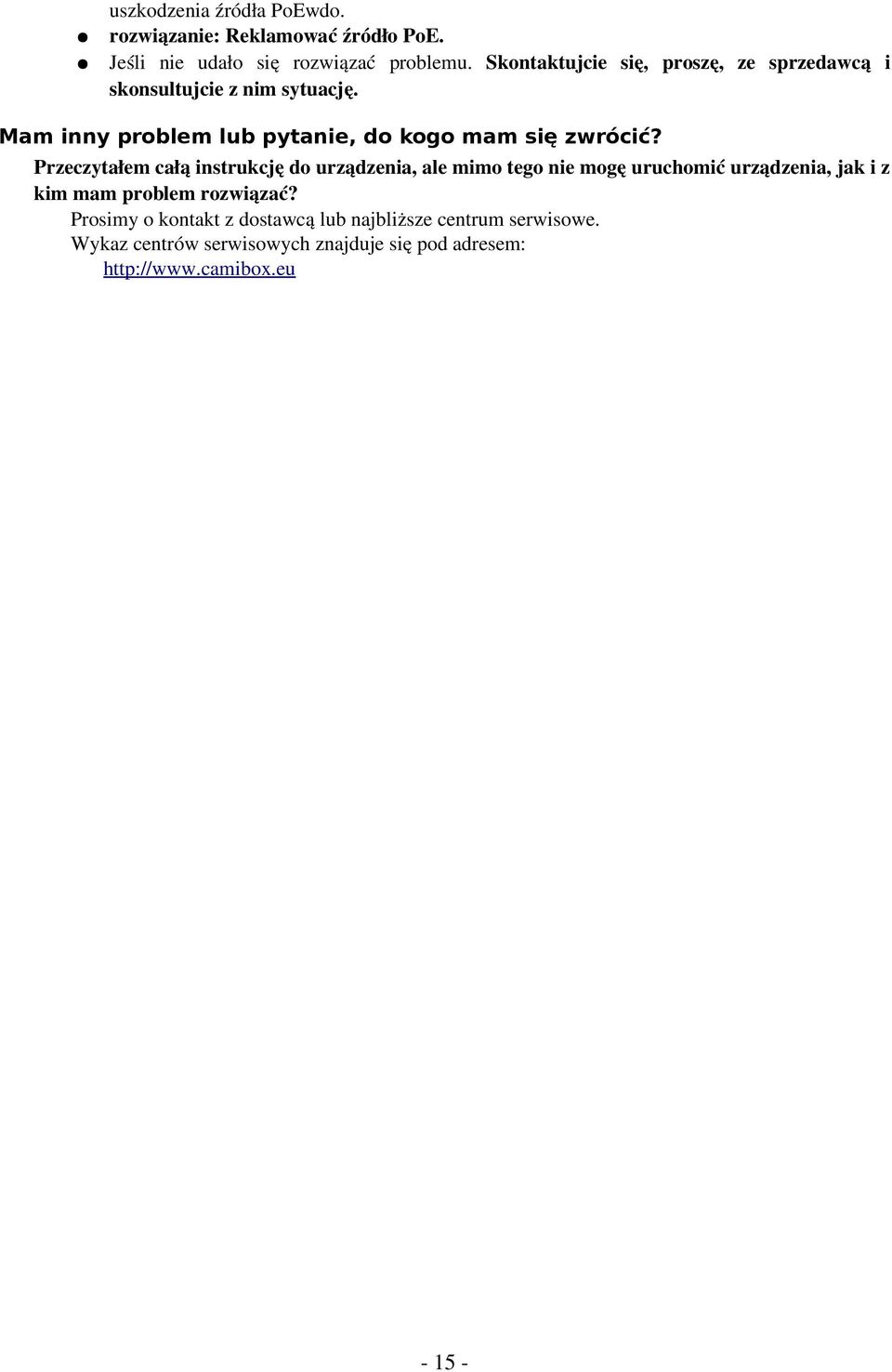

15 uszkodzenia źródła PoEwdo. rozwiązanie: Reklamować źródło PoE. Jeśli nie udało się rozwiązać problemu. Skontaktujcie się, proszę, ze sprzedawcą i skonsultujcie z nim sytuację. Mam inny problem lub pytanie, do kogo mam się zwrócić? Przeczytałem całą instrukcję do urządzenia, ale mimo tego nie mogę uruchomić urządzenia, jak i z kim mam problem rozwiązać? Prosimy o kontakt z dostawcą lub najbliższe centrum serwisowe. Wykaz centrów serwisowych znajduje się pod adresem: 15

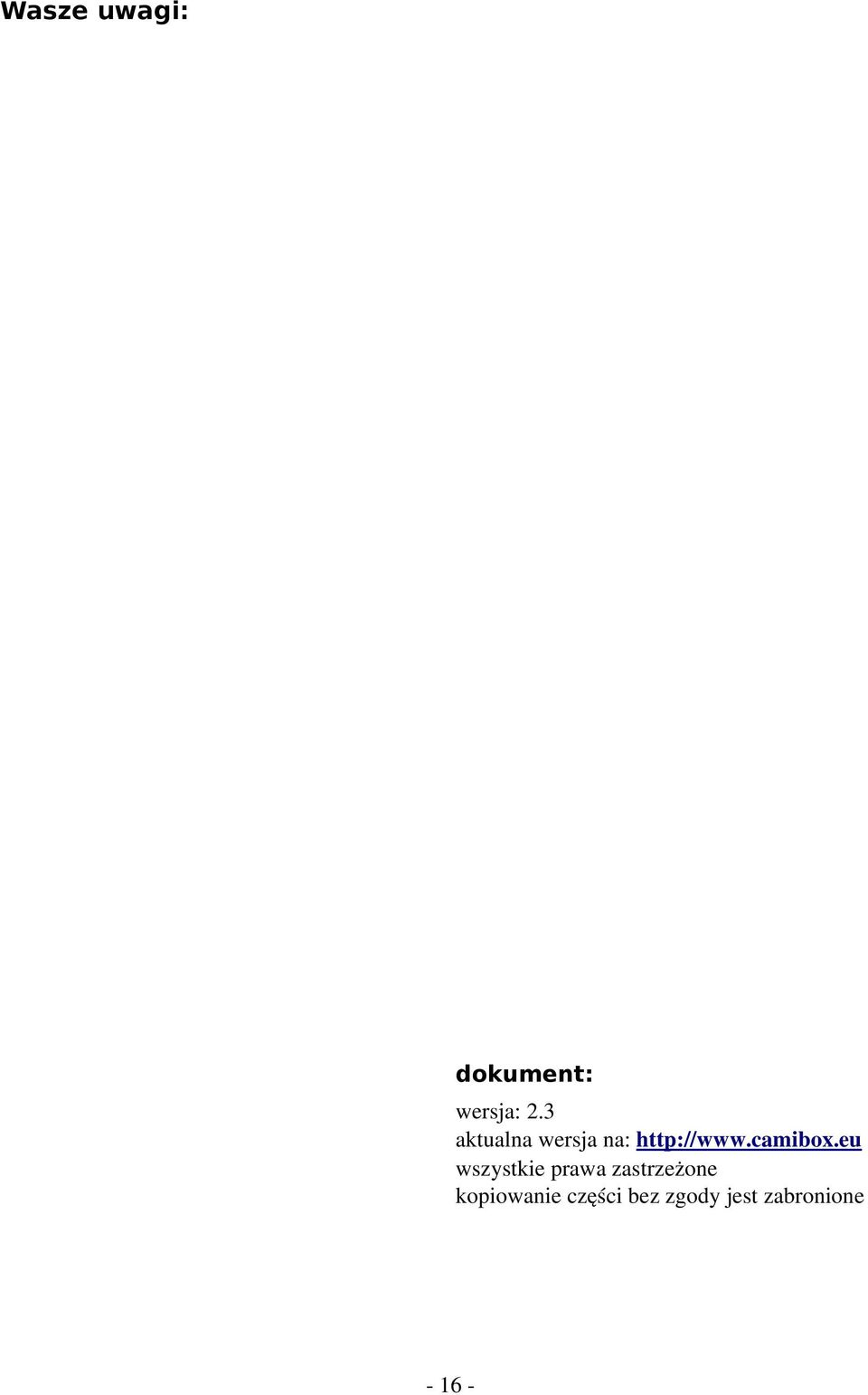

16 Wasze uwagi: dokument: wersja: 2.3 aktualna wersja na: wszystkie prawa zastrzeżone kopiowanie części bez zgody jest zabronione 16
