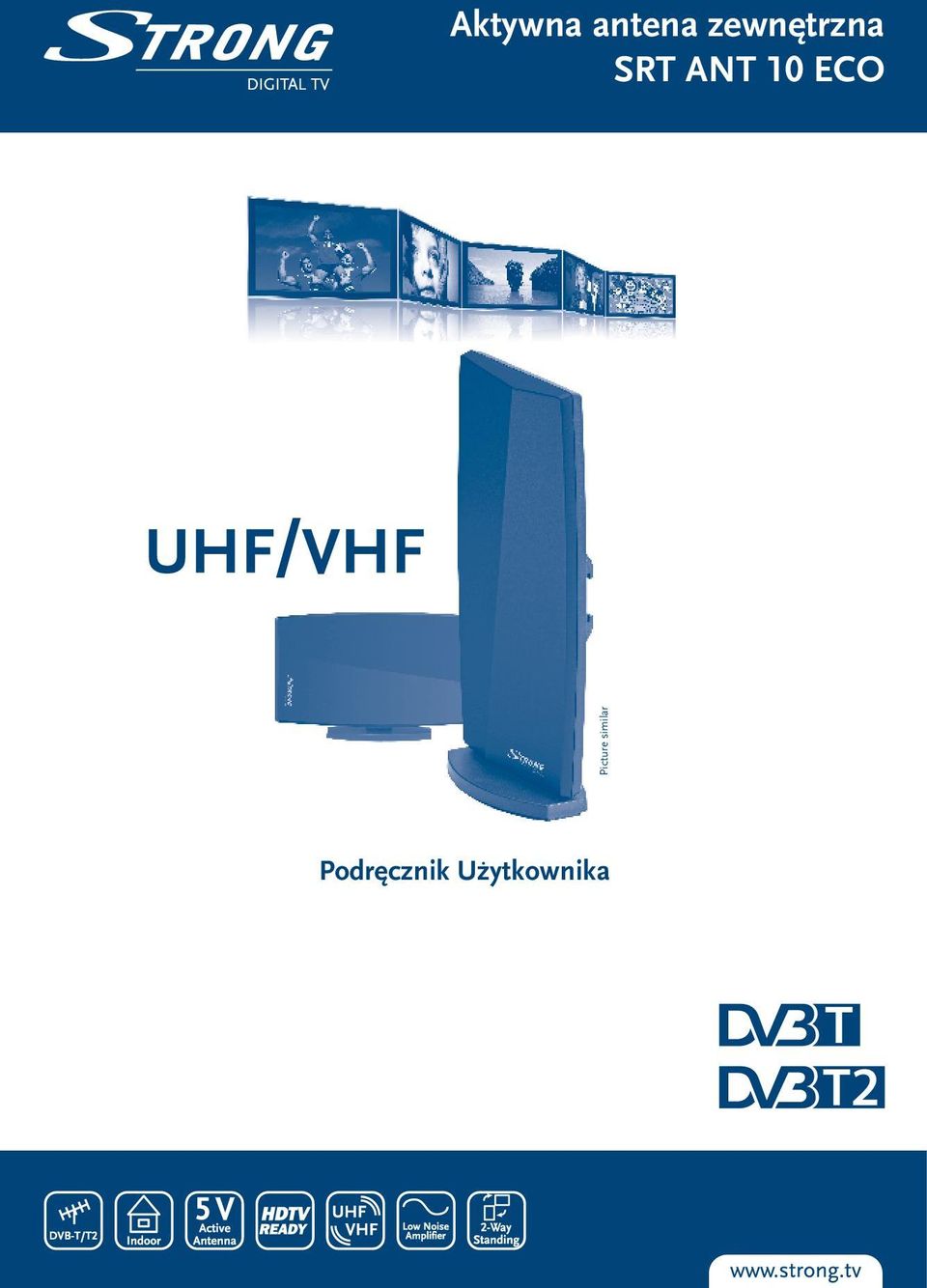

1 Aktywna antena zewnętrzna SRT ANT 10 ECO Picture similar Podręcznik Użytkownika

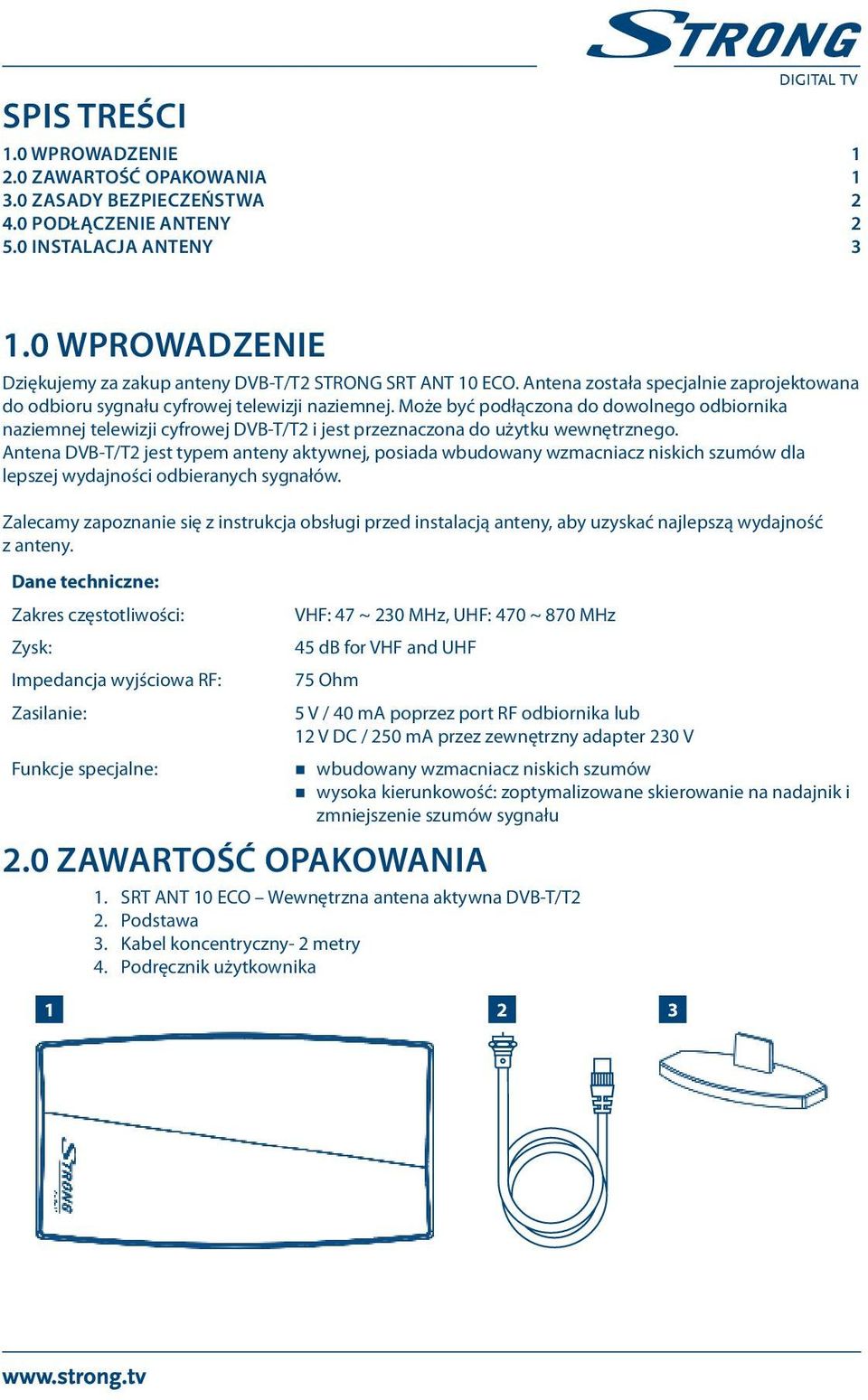

2 Spis treści 1.0 WPROWADZENIE ZAWARTOŚĆ OPAKOWANIA ZASADY BEZPIECZEŃSTWA PODŁĄCZENIE ANTENY INSTALACJA ANTENY WPROWADZENIE Dziękujemy za zakup anteny DVB-T/T2 STRONG SRT ANT 10 ECO. Antena została specjalnie zaprojektowana do odbioru sygnału cyfrowej telewizji naziemnej. Może być podłączona do dowolnego odbiornika naziemnej telewizji cyfrowej DVB-T/T2 i jest przeznaczona do użytku wewnętrznego. Antena DVB-T/T2 jest typem anteny aktywnej, posiada wbudowany wzmacniacz niskich szumów dla lepszej wydajności odbieranych sygnałów. Zalecamy zapoznanie się z instrukcja obsługi przed instalacją anteny, aby uzyskać najlepszą wydajność z anteny. Dane techniczne: Zakres częstotliwości: Zysk: Impedancja wyjściowa RF: Zasilanie: Funkcje specjalne: 2.0 ZAWARTOŚĆ OPAKOWANIA VHF: 47 ~ 230 MHz, UHF: 470 ~ 870 MHz 45 db for VHF and UHF 75 Ohm 5 V / 40 ma poprzez port RF odbiornika lub 12 V DC / 250 ma przez zewnętrzny adapter 230 V wbudowany wzmacniacz niskich szumów wysoka kierunkowość: zoptymalizowane skierowanie na nadajnik i zmniejszenie szumów sygnału 1. SRT ANT 10 ECO Wewnętrzna antena aktywna DVB-T/T2 2. Podstawa 3. Kabel koncentryczny- 2 metry 4. Podręcznik użytkownika 1 2 3

Może być podłączona do dowolnego odbiornika naziemnej telewizji cyfrowej DVB-T/T2 i jest przeznaczona do użytku wewnętrznego.

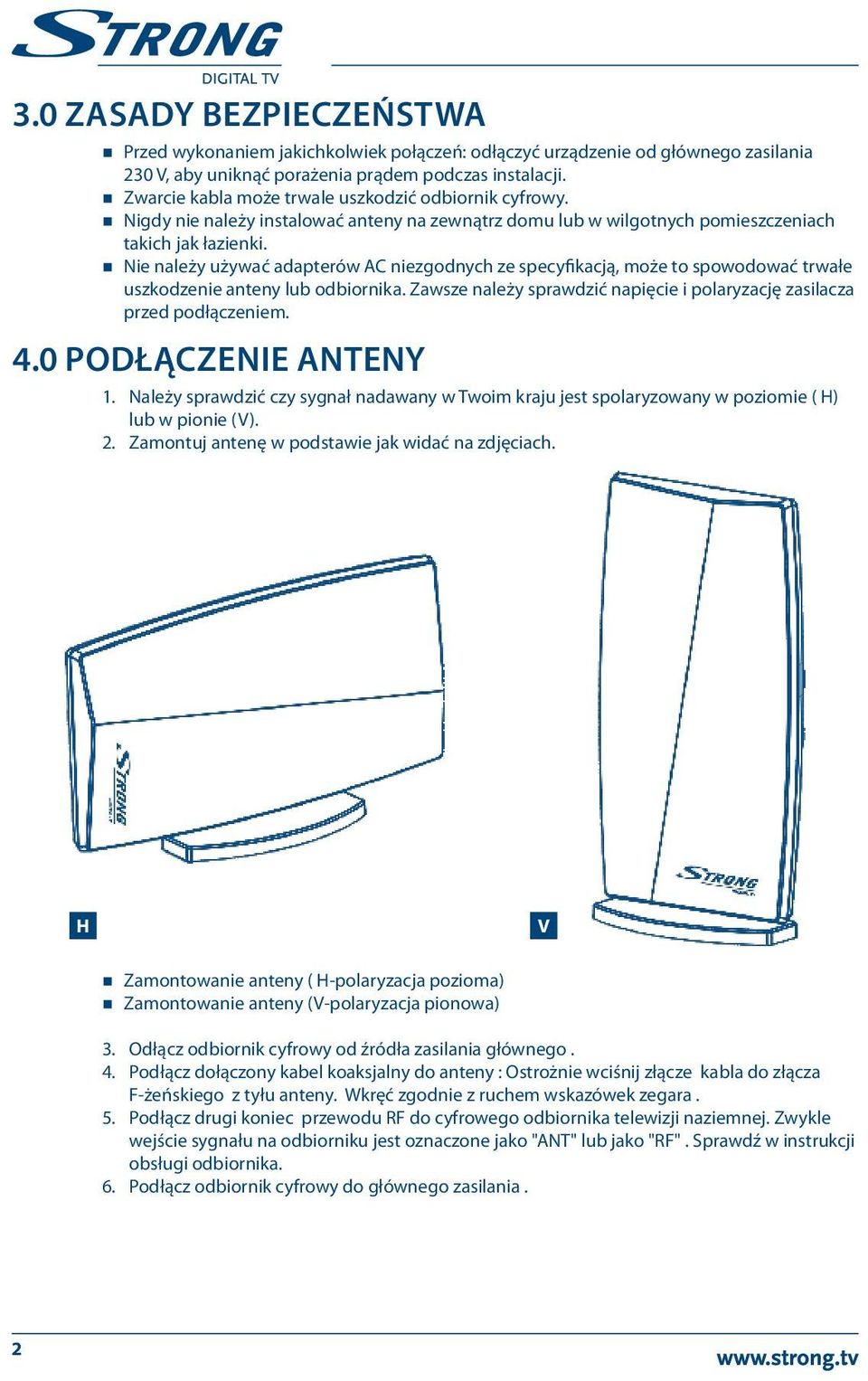

3 3.0 ZASADY BEZPIECZEŃSTWA Przed wykonaniem jakichkolwiek połączeń: odłączyć urządzenie od głównego zasilania 230 V, aby uniknąć porażenia prądem podczas instalacji. Zwarcie kabla może trwale uszkodzić odbiornik cyfrowy. Nigdy nie należy instalować anteny na zewnątrz domu lub w wilgotnych pomieszczeniach takich jak łazienki. Nie należy używać adapterów AC niezgodnych ze specyfikacją, może to spowodować trwałe uszkodzenie anteny lub odbiornika. Zawsze należy sprawdzić napięcie i polaryzację zasilacza przed podłączeniem. 4.0 PODŁĄCZENIE ANTENY 1. Należy sprawdzić czy sygnał nadawany w Twoim kraju jest spolaryzowany w poziomie ( H) lub w pionie (V). 2. Zamontuj antenę w podstawie jak widać na zdjęciach. H V Zamontowanie anteny ( H-polaryzacja pozioma) Zamontowanie anteny (V-polaryzacja pionowa) 3. Odłącz odbiornik cyfrowy od źródła zasilania głównego. 4. Podłącz dołączony kabel koaksjalny do anteny : Ostrożnie wciśnij złącze kabla do złącza F-żeńskiego z tyłu anteny. Wkręć zgodnie z ruchem wskazówek zegara. 5. Podłącz drugi koniec przewodu RF do cyfrowego odbiornika telewizji naziemnej. Zwykle wejście sygnału na odbiorniku jest oznaczone jako "ANT" lub jako "RF". Sprawdź w instrukcji obsługi odbiornika. 6. Podłącz odbiornik cyfrowy do głównego zasilania. 2

Nie należy używać adapterów AC niezgodnych ze specyfikacją, może to spowodować trwałe uszkodzenie anteny lub odbiornika. Zawsze należy sprawdzić napięcie i polaryzację zasilacza przed podłączeniem. 4.

4 1. AC Gniazdko 2. AC Zasilacz (DC 9V) (Opcja) 3. Widok z tyłu antena 4. TV 5. Kabel koaksjalny 6. Kabel HDMI albo SCART 7. Cyfrowy DVB-T/T2 Set Top Box 5.0 INSTALACJA ANTENY UWAGA: 1. Włącz telewizor i odbiornik naziemnej telewizji cyfrowej. 2. Naciśnij przycisk MENU na pilocie zdalnego sterowania odbiornika cyfrowego. Sprawdź w menu ustawień lub instalacji odbiornika, czy zasilanie anteny jest ustawione na "WŁ". (Zwykle jest to oznaczone w menu jako zasilanie ANT lub zasilanie aktywnej anteny.) * 3. Wybierz w menu odbiornika zakładkę, która pokazuje wskaźniki poziomu sygnału. (Zwykle można znaleźć miernik sygnału w zakładce menu :Wyszukiwanie Kanałów). 4. Zoptymalizuj siłę sygnału poprzez znalezienie najlepszego miejsca dla anteny. Trzymaj antenę w dłoni, staraj się umieścić ją jak najwyżej. Teraz powoli obracaj antenę wokół jego osi (w poziomie), w tym samym czasie kontroluj wskaźnik sygnału w menu, gdy wskaźnik sygnału pokaże maksymalną wartość, ustaw antenę na tej pozycji. 5. Ważne jest, aby umieścić antenę w taki sposób aby zapewnić najlepszy poziom sygnału. Można zoptymalizować siłę sygnału przesuwając antenę w różne miejsca w pomieszczeniu, na przykład umieścić ja w pobliżu okna lub na wysokiej półce. Najlepszą pozycję można znaleźć próbując w różnych miejscach. Nie zaleca się umieszczenia anteny w pobliżu: Urządzeń, które są silnym źródłem promieniowania lub ingerencji, takich jak telefony DECT i telefony GSM, nadajników, kuchenka mikrofalowa itp. Urządzeń o dużym poborze energii, takich jak grzejnik elektryczne, klimatyzacja, suszarka do włosów itp. * Jeżeli nie można znaleźć tej opcji w Menu twojego odbiornika należy sprawdzić w instrukcji obsługi czy odbiornik obsługuje zasilanie anteny aktywnej (5 Volt DC poprzez kabel RF ). W przypadku wątpliwości proszę skontaktować się ze sprzedawcą. W przypadku gdy ta opcja nie jest obsługiwana przez odbiornik cyfrowy należy podłączyć zewnętrzny zasilacz do zasilania anteny. Należy zakupić zewnętrzny zasilacz 230V AC do zasilania prądem 3

Sprawdź w menu ustawień lub instalacji odbiornika, czy zasilanie anteny jest ustawione na "WŁ". (Zwykle jest to oznaczone w menu jako zasilanie ANT lub zasilanie aktywnej anteny.) * 3.

5 stałym, 9 V DC, 100 m A. Należy pamiętać, że + i - zasilacza rozmieszczone są w następujący sposób: Złącze zewnętrznego źródła zasilania można znajdować się z tyłu anteny. UWAGA: Antena nie będzie działać poprawnie, jeśli wbudowany wzmacniacz nie będzie podłączony do zasilania. Dlatego wymagane jest podłączenie do zasilania poprzez kabel RF lub zewnętrzny zasilacz. Przedłużanie kabla koncentrycznego : W niektórych przypadkach może być konieczne przedłużenie standardowo dołączonego kabla koncentrycznego, radzimy to zrobić tylko w przypadku, gdy nie można uzyskać optymalnej siły sygnału wykorzystując kabel standardowy. Jeśli istnieje konieczność przedłużenia kabla koncentrycznego, to proszę pamiętać aby: Korzystać z dobrej jakości kabla koncentrycznego 75 Ohm, tylko z właściwym ekranowaniem Korzystać z dobrze ekranowanych złącz, w razie wątpliwości skontaktuj się ze sprzedawcą. Upewnić się, że wewnętrzny kabel oraz ekranowanie są prawidłowo podłączone do gniazd w celu zapewnienia aktywnego zasilania antenowego oraz uniknięcia zwarcia w kablu W przypadku przedłużania kabla należy wykorzystać kabel długości tylko bezwzględnie koniecznej. Przedłużanie kabla lub użycie złej jakości kabla zmniejszy wydajność anteny. 4

Przedłużanie kabla koncentrycznego : W niektórych przypadkach może być konieczne przedłużenie standardowo dołączonego kabla koncentrycznego, radzimy to zrobić tylko w przypadku, gdy nie można uzyskać
