1 Instrukcja instalacji rev Niniejsza instrukcja instalacji jest przeznaczony do instalowania switche przemysłowe switche przemysłowe 200M M Zawartość opakowania 1.1 Switch 1.2 Złącze zasilania (tylko dla wersji BOX) 1.3 Zestaw montażowy do montażu na szynie DIN (tylko wersja BOX) 1.4 Zestaw montażowy do montażu na płaskiej powierzchni (tylko wersja BOX) 1.5 Instrukcja instalacji 1.6 Karta katalogowa 2 Akcesoria opcjonalne Zestawy montażowe do instalacji na słupie Wersja Nazwa Kod 200M IP65 SW-HOLDER M IP65 SW-HOLDER Montaż i instalacja 3.1 Wersja BOX W zestawie znajduje się uchwyt DIN z wkrętami M3x6 do montażu na listwie DIN35 oraz 2 kołki do montażu na płaskiej powierzchni. 1/8

2 Rysunek montażu na równej powierzchni 60,00 119,00 175,00 109,00 Rysunek montażu na DIN ,00 175, /8

www.metel.eu 3.2 Wersja RACK 3.2.1 Przy wyłączonej kasecie rackowej wsunąć switch do prowadnic. 3.2.2 Po włożeniu należy skontrolować wzrokowo czy złącze zasilania poprawnie podłączyło się do listwy zasilającej w kasecie.

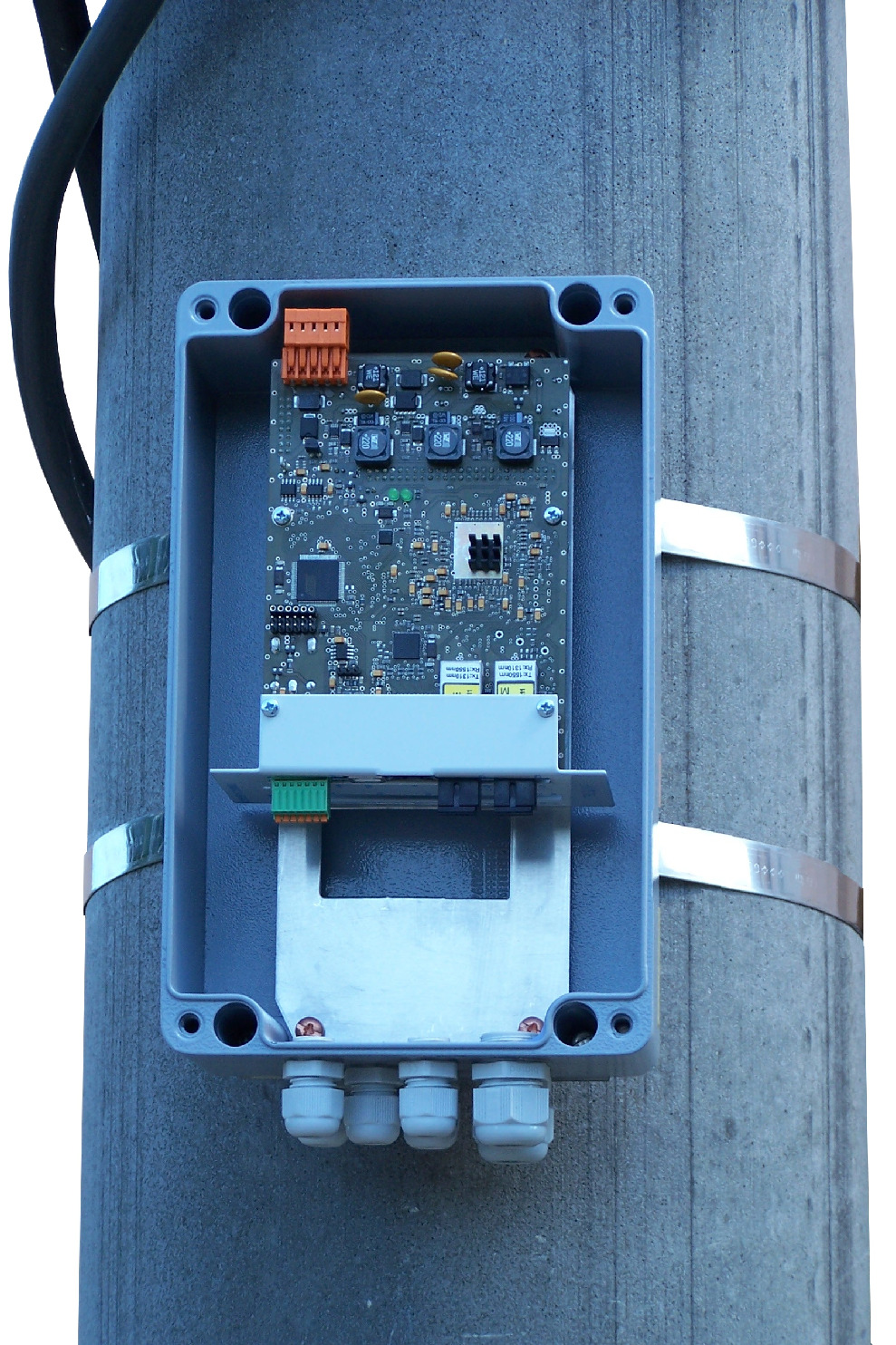

3.2.1 Przy pomocy kołków rozporowych będących na wyposażeniu przymocować obudowę do ściany w pozycji pionowej z przelotkami skierowanymi w dół. 3.3.3 Montaż na maszcie 3.3.3.1 Do dna obudowy za pomocą 4 śrub i nakrętek będących w zestawie z holderem przykręcić uchwyt do montażowy.

Zapinkami naciągnąć taśmy i zablokować. 3.3.3.4 Podłączyć zasilanie i przewody sygnałowe. 3.3.3.5 Zamontować wieko obudowy.

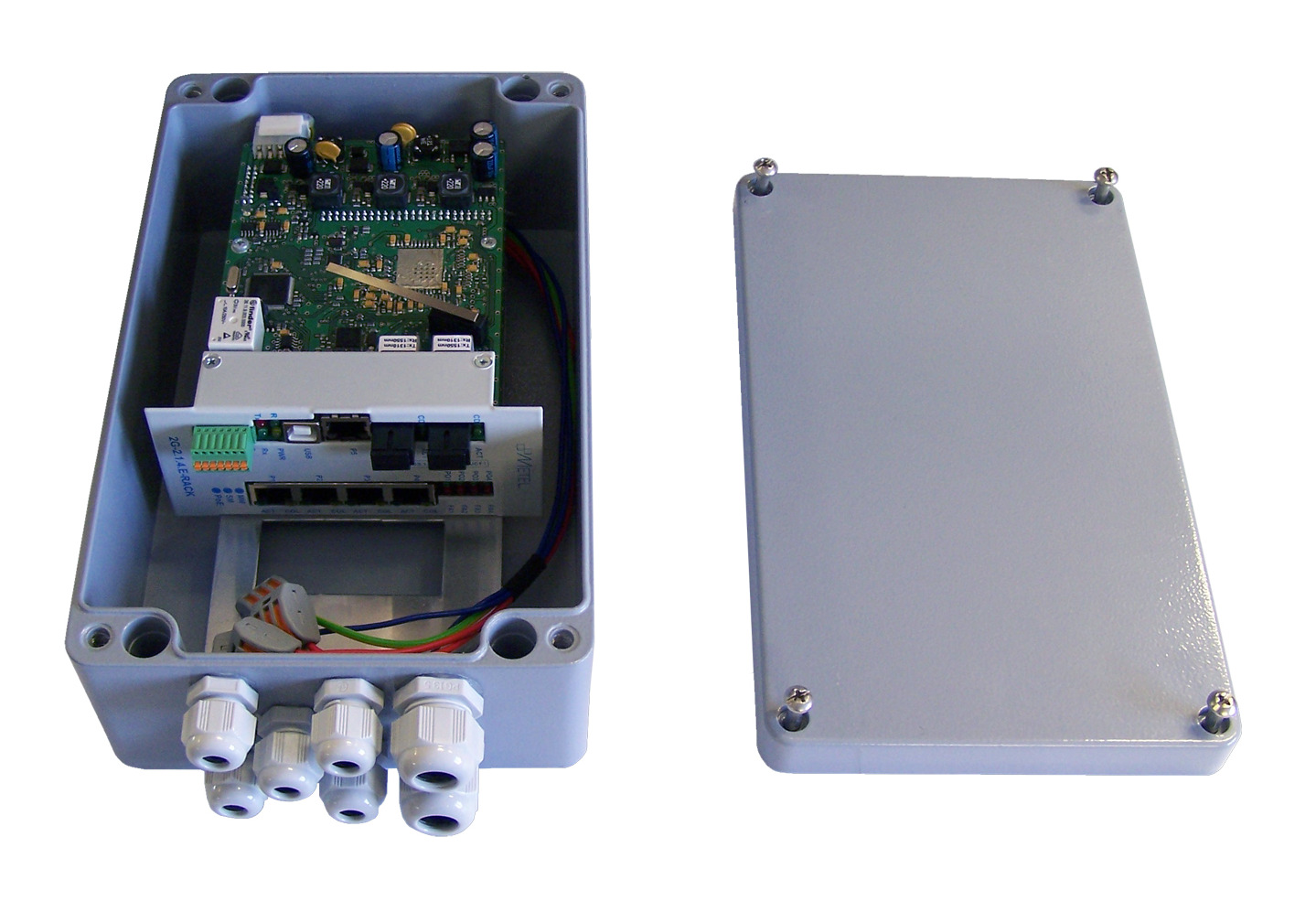

3 3.2 Wersja RACK Przy wyłączonej kasecie rackowej wsunąć switch do prowadnic Po włożeniu należy skontrolować wzrokowo czy złącze zasilania poprawnie podłączyło się do listwy zasilającej w kasecie Zasilanie PoE ze switchy jest możliwe po instalacji w kasecie BREAK-RACK/PoE Wersja IP Odkęcić śruby wieka obudowy aluminiowej Montaż na ścianie Przy pomocy kołków rozporowych będących na wyposażeniu przymocować obudowę do ściany w pozycji pionowej z przelotkami skierowanymi w dół Montaż na maszcie Do dna obudowy za pomocą 4 śrub i nakrętek będących w zestawie z holderem przykręcić uchwyt do montażowy. Sprawdzić dokręcenie śrub W przerwę między dnem obudowy a uchwyt wsunąć 2 taśmy montażowe Obudowę założyć na maszt z przelotkami skierowanymi w dół. Zapinkami naciągnąć taśmy i zablokować Podłączyć zasilanie i przewody sygnałowe Zamontować wieko obudowy. Przed montażem skontrolować czystość uszczelki i krawędzi styku obudowy i wieka. 3/8

4 4 Podłaczenie zasilania 4.1 Wersja BOX Do aplikacji bez PoE zalecamy zastosowanie źródeł zasilania z poniższej tabeli : TRF-2420T 20W -40 C C TRF-2420T-IP55 20W -40 C C TRF-2420T-IP55H 20W -40 C C Zasilanie podłączyć do zacisków w rysunku niżej Podłączenie zasilania wykonać przy pomocy dwóch przewodów o przekroju 1-1,5 mm² (linka). Przed podłączeniem, końcówki przewodów zakuć lub pocynować. DC AC GND(PE) 10-60VDC Do aplikacji z PoE zalecamy zastosowanie źródeł zasilania z poniższej tabeli : SU-230/4870H 70W -40 C C ML W 0 C C QS W -25 C C Do aplikacji z PoE+ (PoE+ wspierają tylko media konwertery 200M oraz 2G-1.1.0) zalecamy zastosowanie źródeł zasilania z poniższej tabeli napięciem wyjściowym ustawionym w zakresie 53-56VDC : ML W 0 C C QS W -25 C C Zasilanie podłączyć do zacisków w rysunku niżej. DC AC GND(PE) PoE(PoE+) VDC (53-56VDC) 4/8

4.2 Wersja RACK 4.2.1 Zasilanie urządzeń jest realizowane za pomocą kaset rackowych : Typ kasety Maks.

5 4.2 Wersja RACK Zasilanie urządzeń jest realizowane za pomocą kaset rackowych : Typ kasety Maks.wydajność Wsparcie PoE Wsparcie PoE+ BREAK-RACK/3U-SU 100W nie nie BREAK-RACK/PoE W tak na zapytanie BREAK-RACK/PoE W tak na zapytanie BREAK-RACK/PoE W tak na zapytanie 4.3 Wersja IP Aplikacje bez wsparcia PoE Do aplikacji bez PoE zalecamy zastosowanie źródeł zasilania z poniższej tabeli : TRF-2420T 20W -40 C C TRF-2420T-IP55 20W -40 C C TRF-2420T-IP55H 20W -40 C C Zasilanie podłączyć do zacisków w rysunku niżej Podłączenie zasilania wykonać przy pomocy dwóch przewodów o przekroju 1-1,5 mm² (linka). Przed podłączeniem, końcówki przewodów zakuć lub pocynować. DC AC 10-60VDC GND Aplikacje z PoE Do aplikacji z PoE zalecamy zastosowanie źródeł zasilania z poniższej tabeli : SU-230/4870H 70W -40 C C ML W 0 C C QS W -25 C C Zasilanie podłączyć do zacisków w rysunku niżej Podłączenie zasilania wykonać przy pomocy dwóch przewodów o przekroju 1-1,5 mm² (linka). Przed podłączeniem, końcówki przewodów zakuć lub pocynować. 5/8

4.3.3 Aplikacje z PoE+ 4.3.3.1 Do aplikacji z PoE+ (PoE+ wspierają tylko media konwertery 200M-1.0.1 oraz 2G-1.1.0) zalecamy zastosowanie źródeł zasilania z poniższej tabeli napięciem wyjściowym ustawionym w zakresie 53-56VDC : ML100.

Przed podłączeniem, końcówki przewodów zakuć lub pocynować. DC AC PoE(PoE+) 45-56 VDC (53-56VDC) - - GND 5 Uziemienie ochrony przepięciowej 5.1 Wersja BOX 5.1.1 Switch uziemić przewodem zielonożółtym.

5.1.5 Długość uziemienia musi być jak najkrótsza. 5.2 Wersja RACK 5.2.1 Switch jest uziemiany przez kabel zasilający kasety 19. 5.2.2 Maksymalny opór uziemienia to 10 Ω. 5.2.3 Przy oporze większym niż zalecany obniża się skuteczność działania ochrony przepięciowej.

6 4.3.3 Aplikacje z PoE Do aplikacji z PoE+ (PoE+ wspierają tylko media konwertery 200M oraz 2G-1.1.0) zalecamy zastosowanie źródeł zasilania z poniższej tabeli napięciem wyjściowym ustawionym w zakresie 53-56VDC : ML W 0 C C QS W -25 C C Zasilanie podłączyć do zacisków w rysunku niżej Podłączenie zasilania wykonać przy pomocy dwóch przewodów o przekroju 1-1,5 mm² (linka). Przed podłączeniem, końcówki przewodów zakuć lub pocynować. DC AC PoE(PoE+) VDC (53-56VDC) - - GND 5 Uziemienie ochrony przepięciowej 5.1 Wersja BOX Switch uziemić przewodem zielonożółtym Maksymalny opór uziemienia to 10 Ω Przewód uziemiający może być przedłużony przewodem o przekroju nie mniejszym niż 4mm Przy oporze większym niż zalecany obniża się skuteczność działania ochrony przepięciowej Długość uziemienia musi być jak najkrótsza. 5.2 Wersja RACK Switch jest uziemiany przez kabel zasilający kasety Maksymalny opór uziemienia to 10 Ω Przy oporze większym niż zalecany obniża się skuteczność działania ochrony przepięciowej Długość uziemienia musi być jak najkrótsza. 5.3 Wersja IP Switch uziemić przewodem zielonożółtym Maksymalny opór uziemienia to 10 Ω Przewód uziemiający może być przedłużony przewodem o przekroju nie mniejszym niż 4mm Przy oporze większym niż zalecany obniża się skuteczność działania ochrony przepięciowej Długość uziemienia musi być jak najkrótsza. 6/8

7 5.4 Podłączenie portów Ethernet Do podłączenia urządzeń użyć kabli UTP Cat5e zakończonych konektorami RJ Izolacja kabla musi odpowiadać środowisku w jakim jest instalowany Porty Fast ethernet switchy mogą być używane na zewnątrz budynków bez dodatkowej ochrony przepięciowej Porty Fast ethernet media konwerterów mogą być używane na zewnątrz budynków bez dodatkowej ochrony przepięciowej, jeżeli długość kabla UTP nie przekracza 3m (tylko ochrona niskoprądowa). Przy większych odległościach oraz trasach wiszących zalecamy zastosowanie dodatkowego zabezpieczenia przepięciowego BREAK-100M/PoE-A-DPS. 5.5 Podłączenie portów Gigabit ethernet Do podłączenia urządzeń użyć kabli UTP Cat6 lub Cat6a zakończonych RJ Izolacja kabla musi odpowiadać środowisku w jakim jest instalowany Porty Gigabit ethernet mogą być używane na zewnątrz budynków bez dodatkowej ochrony przepięciowej tylko na krótkich odległościach (do 10m) np. w ramach jednego punktu instalacji. Przy większych odległościach oraz trasach wiszących zalecamy zastosowanie dodatkowego zabezpieczenia przepięciowego. 6 Podłączenie portów optycznych 6.1 Switche/media konwertery posiadają laser klasy 1 z długościami fali 1310 i 1550nm. UWAGA! Laser może uszkodzić wzrok! Nie wolno zaglądać do portu optycznego, a do pracy zawsze używać okulary ochronne pochłaniające szkodliwe promieniowanie. Parametr Wartość Jednostka uwagi Wydajność optyczna (2G...) dbm Czułość (2G...) 22 dbm Wydajność optyczna (200M...) 14 do 8 / 10 do 0 dbm SM/MM Czułość (200M...) 31/ 28 dbm SM/MM Światłowód SM: 9/125 MM: ,5/125 μm Max. 20km Max. 6/5km (200M/2G) Konektory SC rodzaj PC 6.2 Lasery korzystają z poniższych długości fal. Typ Port Tx [nm] Rx [nm] 200M W6 P P M W M W UWAGA: urządzenia zawierają źródło światła laserowego klasy 1 wg EN /8

8 6.3 Przy systemie szeregowym switche należy łączyć ze sobą portami naprzemiennie tzn. P4 z P5, P4 z P5 itd. Wg rysunku poniżej. 6.4 Media konwertery należy łączyć ze sobą parami, konwerter oznaczony W4 podłączyć do konwertera oznaczonego W5. Wg rysunku poniżej. 6.5 Prawidłowe podłączenie jest sygnalizowane zieloną diodą LED na porcie. 6.6 Aktywność portu jest sygnalizowana mruganiem zielonej diody LED na porcie. 6.7 Odległość maksymalna między urządzeniami nie może przekraczać długości przedstawionych w tabeli powyżej. Pozostałe informacje znajdą Państwo w karcie katalogowej. 8/8
