1 BIURO PROJEKTOWE USŁUGI, SZKOLENIA LIEDTKE mgr inż. Rafał Liedtke Iława, ul. Chrobrego 10 tel , NIP Egz. 1 Stadium Dokumentacji PROJEKT BUDOWLANY Branża ELEKTRYCZNA Nazwa Inwestycji HALA PRODUKCYJNO MAGAZYNOWA z ZAPLECZEM SOCJALNYM WRAZ z INFRASTRUKTURĄ Tytuł Zalicznikowe przyłącze kablowe nn 0,4kV, wewnętrzne instalacje elektryczne oraz ochrona odgromowa Inwestor DOROTA TRZCIŃSKA PROWADZĄCA DZIAŁALNOŚĆ pn. PPHU "A S I A" DOROTA TRZCIŃSKA Iława, ul. Malczewskiego 15 Adres Inwestycji KISIELICE ul. KOLEJOWA, dz. nr 551/14; 551/15, Obręb 1 Projektant mgr inż. Rafał Liedtke upr. bud. WAM/0174/PWOE/14 Sprawdzający inż. Adam Stefaniak upr. bud. WAM/0168/POOE/04 STYCZEŃ 2017

2 Spis zawartości: Strona tytułowa Oświadczenie projektanta i sprawdzającego Zaświadczenie z Izby Inżynierów Budownictwa Uprawnienia budowlane Warunki przyłączenia Opis techniczny Obliczenia techniczne str. str. str. str. str. str. str. Rysunki: str. Projekt zagospodarowania terenu zalicznikowe przyłącze kablowe nn 0,4kV oraz oświetlenie zewnętrzne E 1 Rzut przyziemia wewnętrzne instalacje elektryczne E 2 Rzut piętra wewnętrzne instalacje elektryczne E 3 Rzut dachu instalacja odgromowa E 4 Jednokreskowy schemat rozdzielnic elektrycznych E 5 Załączniki: Symulacja obliczeń natężenia oświetlenia wewn. w programie Dialux str.

3 OŚWIADCZENIE PROJEKTANTA i SPRAWDZAJĄCEGO Oświadczamy, że niniejszy projekt budowlany branży elektrycznej dot.: Nazwa Inwestycji HALA PRODUKCYJNO MAGAZYNOWA z ZAPLECZEM SOCJALNYM WRAZ z INFRASTRUKTURĄ Inwestor DOROTA TRZCIŃSKA PROWADZĄCA DZIAŁALNOŚĆ pn. PPHU "A S I A" DOROTA TRZCIŃSKA Iława, ul. Malczewskiego 15 Adres Inwestycji KISIELICE ul. KOLEJOWA, dz. nr 551/14; 551/15, Obręb 1 sporządzono zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej oraz opracowano na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo Budowlane. Projektant: Sprawdzający:

4 Zaświadczenie o numerze weryfikacyjnym: WAM-F65-1IB-XTR * Pan Rafał Liedtke o numerze ewidencyjnym WAM/IE/0001/15 adres zamieszkania ul. B. Chrobrego 10, Iława jest członkiem Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Mariusz Dobrzeniecki, Przewodniczący Rady Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

5 Zaświadczenie o numerze weryfikacyjnym: WAM-S1J-57B-QZB * Pan Adam Stefaniak o numerze ewidencyjnym WAM/IE/0174/05 adres zamieszkania ul. Sosnowa 14, Iława jest członkiem Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Mariusz Dobrzeniecki, Przewodniczący Rady Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

6

7

8

9

10

11

12

13

14 OPIS TECHNICZNY do projektu budowlanego branży elektrycznej dotyczącego zalicznikowego przyłącza kablowego nn 0,4kV, wewnętrznych instalacji elektrycznych oraz ochrony odgromowej w związku z budową "Hali produkcyjnomagazynowej z zapleczem socjalnym wraz z infrastrukturą" w Kisielicach przy ul. Kolejowej na dz. nr 551/14, 551/15 obręb PODSTAWA OPRACOWANIA Zlecenie od Inwestora, Uzgodnienia z Inwestorem, Warunki przyłączenia Nr P/16/063233, Mapa do celów projektowych, Wizja lokalna w terenie (inwentaryzacja), Rzuty architektoniczne, Obowiązujące przepisy, normy i katalogi. 2. ZAKRES OPRACOWANIA Zalicznikowe przyłącze kablowe nn 0,4kV, Główna rozdzielnica elektryczna RG, Rozdzielnica elektryczna RE, Obwody instalacji 3 fazowej, Obwody instalacyjne oświetlenia i gniazd wtykowych, Obwody instalacyjne oświetlenia AW oświetlenia awaryjnego, Wyłączniki p.poż., Urządzenia ochrony od przepięć atmosferycznych i łączeniowych, Instalacja odgromowa, Urządzenia ochrony przeciwporażeniowej, Oświetlenie zewnętrzne terenu. 3. PRZEPISY ZWIĄZANE a) USTAWY Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych (Dz.U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2013r. poz z późn. zmianami). Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 15 czerwca 2012 r. w sprawie ogłoszenia jednolitego tekstu ustawy Prawo energetyczne (Dz. U. z 2012 r. poz. 1059). b) ROZPORZĄDZENIA Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 roku poz. 462); Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004 r. Nr 198, poz. 2041). Rozporządzenie Ministra Infrastruktury z 11 sierpnia 2004 r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności oraz sposobu oznaczenia wyrobów budowlanych oznakowania CE (Dz. U. Nr 195, poz. 2011).

15 Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz. U. z 2007 r. Nr 93, poz. 623). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690). c) NORMY PN HD :2010 Instalacje elektryczne niskiego napięcia Część:1 Wymagania podstawowe, ustalanie ogólnych charakterystyk, definicje PN HD :2009 Instalacje elektryczne niskiego napięcia Część 4 41: Ochrona dla zapewnienia bezpieczeństwa Ochrona przed porażeniem elektrycznym PN HD :2011 Instalacje elektryczne niskiego napięcia Część 4 42: Ochrona dla zapewnienia bezpieczeństwa Ochrona przed skutkami oddziaływania cieplnego PN HD :2012 Instalacje elektryczne niskiego napięcia Część 4 43: Ochrona dla zapewnienia bezpieczeństwa Ochrona przed prądem przetężeniowym PN HD : Instalacje elektryczne w obiektach budowlanych Część: 4 443: Ochrona dla zapewnienia bezpieczeństwa Ochrona przed zaburzeniami napięciowymi i zaburzeniami elektromagnetycznymi Ochrona przed przepięciami atmosferycznymi lub łączeniowymi PN HD :2012 Instalacje elektryczne niskiego napięcia Część 4 444: Ochrona dla zapewnienia bezpieczeństwa Ochrona przed zakłóceniami napięciowymi i zaburzeniami elektromagnetycznymi PN HD :2011 Instalacje elektryczne w obiektach budowlanych Część 5 51: Dobór i montaż wyposażenia elektrycznego Postanowienia ogólne PN HD :2011 Instalacje elektryczne niskiego napięcia Część 5 52: Dobór i montaż wyposażenia elektrycznego Oprzewodowanie PN HD :2011 Instalacje elektryczne niskiego napięcia Część 5 54: Dobór i montaż wyposażenia elektrycznego Uziemienia, przewody ochronne i przewody połączeń ochronnych PN HD :2012 Instalacje elektryczne niskiego napięcia Część 5 53: Dobór i montaż wyposażenia elektrycznego Odłączanie izolacyjne, łączenie i sterowanie Sekcja 534: Urządzenia do ochrony przed przepięciami PN HD :2012 Instalacje elektryczne niskiego napięcia Część 5 559: Dobór i montaż wyposażenia elektrycznego Oprawy oświetleniowe i instalacje oświetleniowe PN IEC :2002 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Oprzewodowanie PN IEC :2001 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Obciążalność prądowa długotrwała przewodów PN HD :2012 Instalacje elektryczne w obiektach budowlanych Wymagania dotyczące specjalnych instalacji lub lokalizacji Instalacje oświetlenia zewnętrznego N SEP E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - PN 76/E 05125

16 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach. PN EN 12665:2011 Światło i oświetlenie Podstawowe terminy oraz kryteria określania wymagań dotyczących oświetlenia PN EN A1:2012 Światło i oświetlenie Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych Część 1: Pomiar i format pliku PN EN :2010 Światło i oświetlenie Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych Część 2: Prezentacja danych dla miejsc pracy wewnątrz i na zewnątrz budynków PN EN :2011 Oprawy oświetleniowe Część 1: Wymagania ogólne i badania PN EN :2012 Rozdzielnice i sterownice niskonapięciowe Część 3: Rozdzielnice tablicowe przeznaczone do obsługiwania przez osoby postronne (DBO) PN EN 1838:2005 Zastosowania oświetlenia Oświetlenie awaryjne PN EN ,2,3,4:2011 Ochrona odgromowa 4. ZAŁOŻENIA OGÓLNE Tam, gdzie w dokumentacji projektowej zostało wskazane pochodzenie materiałów (marka, znak towarowy, producent) Zamawiający dopuszcza oferowanie urządzeń i materiałów równoważnych o nie gorszych parametrach techniczno funkcjonalnych, które zagwarantują realizację robót zgodnie z wydanym pozwoleniem na budowę oraz zapewnią uzyskanie parametrów technicznych i eksploatacyjnych nie gorszych od założonych w wyżej wymienionych dokumentach określających zakres dokumentacji projektowej. Wszelkie nazwy własne produktów i materiałów przywołane w dokumentacji projektowej służą określeniu właściwości i wymogów technicznych założonych w dokumentacji projektowej. Podane w niniejszej dokumentacji projektowej nazwy materiałów należy rozpatrywać w kontekście... lub równoważne. 5. ZALICZNIKOWE PRZYŁĄCZE KABLOWE nn 0,4kV Zalicznikowe przyłącze kablowe nn 0,4kV do budynku hali produkcyjno magazynowej zgodnie z warunkami przyłączenia Nr P/16/ projektuje się od złącza kablowopomiarowego posadowionego na granicy działki odbiorcy. Projekt w/w złącza zostanie ujęty w odrębnym opracowaniu (inwestycja ENERGA OPERATOR S.A.), a do niniejszej dokumentacji parametry złącza oraz sieci przyjmuje się jako prawidłowe. Lokalizacja złącza kablowo pomiarowego została wskazana na mapie projekt zagospodarowania terenu w sposób orientacyjny i może się nieznacznie różnić po opracowaniu dokumentacji projektowej przez ENERGA OPERATOR SA. Z pod zacisków na listwie zaciskowej wewnątrz wspomnianego złącza kablowopomiarowego należy wyprowadzić zalicznikowe przyłącze kablowe kablem ziemnym o przekroju YAKXS 4x240mm 2 i długości 4/10m. Linię kablową należy układać w ziemi na głębokości 0,7m zgodnie z obowiązującymi normami. Do oznakowania trasy kablowej zastosować folię kalandrową koloru niebieskiego ułożoną w rowie kablowym zgodnie z PBUE i normami. Na skrzyżowaniach z innymi mediami i instalacjami podziemnymi kabel należy osłonić rurami ochronnymi

17 HDPE ø110mm. Końce rur osłonowych zabezpieczyć przed zamuleniem oraz wnikaniem wilgoci przy użyciu pianki poliuretanowej. Do oznaczenia kabla stosować oznaczniki (opaski kablowe). Opaski należy rozmieścić nie rzadziej niż co 10m, na końcach przepustów oraz na zagięciach kabla. W złączu na kablu należy zamontować tabliczkę informacyjną określającą typ kabla, użytkownika, kierunek oraz rok budowy. Po ułożeniu linii kablowej wykonać pomiary rezystancji izolacji, sprawdzić ciągłość żył oraz skuteczność ochrony przeciwporażeniowej. Pomiary zakończyć podpisanym i zatwierdzonym protokołem odbiorczym. Trasa zalicznikowego przyłącza kablowego zgodnie rys. E GŁÓWNA ROZDZIELNICA ELEKTRYCZNA RG Do zasilania urządzeń elektrycznych w przedmiotowym obiekcie projektuje się główną rozdzielnicę elektryczną oznaczoną zgodnie z rys. E 2 jako RG. Należy zastosować obudowę XL 3 o stopniu ochrony IP65. Niniejsza rozdzielnica winna być zgodna z normą PN EN Rozdzielnicę RG zamontować w pomieszczeniu hali produkcyjno magazynowej zgodnie z rys. E 2. Schemat zasilania oraz wyposażenia rozdzielnicy zgodnie z rys. E ROZDZIELNICA ELEKTRYCZNA RE Do zasilania urządzeń elektrycznych części socjalno biurowej w przedmiotowym obiekcie projektuje się rozdzielnicę elektryczną oznaczoną zgodnie z rys. E 2 jako RE. Należy zastosować obudowę o minimalnej ilości modułów w rzędzie 4x12 zamykaną na klucz. Niniejsza rozdzielnica winna być zgodna z normą PN EN Rozdzielnicę RE zamontować w pomieszczeniu wiatrołapu na parterze zgodnie z rys. E 2. Zabezpieczenie główne przedmiotowej rozdzielnicy będzie spełniał wyłącznik instalacyjny nadmiarowoprądowy trójbiegunowy o I n =20A (char. C) zlokalizowany w głównej rozdzielnicy RG zgodnie z rys. E 5. Wewnętrzną linię zasilającą wykonać przewodem o przekroju YDY 5x10mm 2 układanym w korytkach kablowych wewnątrz obiektu. Schemat wyposażenia rozdzielnicy zgodnie z rys. E OBWODY INSTALACJI 3 FAZOWEJ 400V W obiekcie projektuje się obwody 3 fazowe 400V do zasilania: linii do produkcji płyt papierowych; linii do cięcia kostki; rozdzielnicy RE; zestawów gniazd oznaczonych jako ZG. Zestawy gniazd ZG składające się z dwóch gniazd 1 faz 230V oraz dwóch gniazd 3 faz 400V zainstalować na wysokości min. 1,0 m od posadzki ostateczną wysokość dostosować na etapie prac montażowych w porozumieniu z Inwestorem. Projektowane obwody 3 fazowe 400V będą zabezpieczone rozłącznikami bezpiecznikowymi oraz wyłącznikami instalacyjnymi nadprądowymi znajdującymi się w głównej rozdzielnicy elektrycznej RG zgodnie z rys. E 5. Obwody zasilające maszyny należy pozostawić w stanie beznapięciowym z odpowiednim zapasem kabli do czasu dostarczenia i podłączenia urządzeń.

18 9. OBWODY INSTALACYJNE OŚWIETLENIA I GNIAZD WTYKOWYCH Obwody instalacji oświetleniowej wykonać przewodami o typach i przekrojach podanych na schemacie rozdzielnic RG i RE zgodnie z rys. E 5. W pomieszczeniach socjalno biurowych przewody układać pod tynkiem natomiast w pomieszczeniu hali produkcyjno magazynowej przewody układać w rurach elektroinstalacyjnych RL oraz w korytkach kablowych. W pomieszczeniu hali magazynowo produkcyjnej oraz w kotłowni zastosować sprzęt i osprzęt hermetyczny. Załączanie/wyłączanie oświetlenia głównego hali będzie się odbywało poprzez przyciski RMQ Titan M22 D R i M22 D G w obudowach M22 I2 ze stykiem zwiernym M22 KC10 i rozwiernym M22 KC01 prod. EATON. Omawiane przyciski zamontować w hali tuż przy drzwiach przejściowych do części socjalno biurowej zgodnie z rys. E 2. W pomieszczeniach socjalno biurowych wyłączniki, łączniki i przyciski zainstalować na wysokości nie mniejszej niż 1,1m i nie większej niż 1,2m od poziomu posadzki ostateczną lokalizację łączników dostosować na etapie prac montażowych w porozumieniu z Inwestorem. Sterowanie oświetleniem zewnętrznym będzie realizowane za pomocą zegarów astronomicznych w rozdzielnicy RG zgodnie z rys. E 5. Ponadto przewidziano również możliwość sterowania ręcznego oświetleniem zewnętrznym za pomocą przełączników ręcznych zlokalizowanych również w rozdzielnicy głównej RG. W związku z tym, iż w dokumentacji są zawarte obliczenia fotometryczne dla określonego typu opraw, dopuszcza się składanie ofert równoważnych. Wykonawca składający ofertę z wykorzystaniem opraw innych niż wskazane w załączniku, w swojej ofercie musi wykazać spełnienie niżej wymienionych warunków. Obliczenia należy wykonać dla wszystkich charakterystycznych pomieszczeń zgodnie z podanymi w załączniku, przykładowymi obliczeniami, które muszą potwierdzać, że proponowane oprawy zapewniają nie gorsze parametry oświetleniowe niż te zaproponowane w obliczeniach przykładowych z załącznika. Obliczenia muszą być wykonane zgodnie z obliczeniami przykładowymi, tzn. mają zawierać wszystkie parametry, które zawierają obliczenia przykładowe, mają być wykonane na podstawie tych samych danych, tj., wysokość zawieszenia oprawy, gabaryty pomieszczenia, odstęp między oprawami, strumień źródła światła itd. Aby potwierdzić, że oferowane oprawy i źródła światła spełniają wymagania postawione przez Zamawiającego, w ofercie należy przedstawić karty katalogowe oraz deklaracje zgodności na znak CE. Oferent winien udostępnić dane techniczne właściwości opraw rozsyłu światła opraw oświetleniowych całej bryły światłości w formie elektronicznej bazy danych (np. plików LDT) umożliwiających na ich podstawie dokonanie wyliczeń parametrów oświetleniowych w ogólnie dostępnym programie komputerowym do wspomagania obliczeń (np. RELUX lub DIALUX). Lokalizację opraw oświetleniowych przedstawiono na rys. nr E 2, E 3. Wszystkie przewody kabelkowe i kable winny posiadać izolację 450/750V i barwy żył zgodne z wymaganiami norm. Obwody gniazd wtykowych 1 fazowych wykonać przewodami o typach i przekrojach podanych na schemacie rozdzielnic RG i RE zgodnie z rys. E 5. Obwody gniazd zabezpieczyć wyłącznikami instalacyjnymi nadprądowymi znajdującymi się w rozdzielnicach RG i RE zgodnie z rys. E 5. Gniazda należy montować w puszkach głębokich z zastosowaniem do połączeń (przede wszystkim przewodów ochronnych) dodatkowych zacisków

19 umożliwiających równoległe podłączenie gniazd wtykowych do obwodów. W pomieszczeniach wilgotnych stosować gniazda hermetyczne. Wysokość montażu gniazd uzgodnić z Inwestorem w zależności od potrzeb oraz zastosowanej technologii. Instalację wykonać w układzie sieci typu TN S. Wszystkie przewody kabelkowe i kable winny posiadać izolację 450/750V i barwy żył zgodne z wymaganiami norm. Po wykonaniu prac należy przeprowadzić badania i pomiary odbiorcze zakończone protokołem. Lokalizację gniazd wtykowych przedstawiono na rys. E 2 i E INSTALACJA OŚWIETLENIA AWARYJNEGO I EWAKUACYJNEGO Projektuje się oprawy oświetlenia awaryjnego w miejscach wskazanych na rys. E 2 i E 3 wyposażone w układy podtrzymujące (1h) na wypadek przerw w zasilaniu obiektu. Przedmiotowe oprawy w przypadku zaniku napięcia zasilania samoczynnie przełączają się w tryb pracy awaryjny. Ponadto nad wyjściami ewakuacyjnymi z obiektu i w kierunku tych wyjść projektuje się oprawy oświetleniowe wskazujące kierunek ewakuacji typu M1 LED AW1hATI oraz M2 LED AW1hATI. Przewody prowadzone po konstrukcji łatwopalnej wciągnąć do rur osłonowych RL. 11. WYŁĄCZNIKI P.POŻ. Przyciski p.poż. projektuje się przy głównych wyjściach ewakuacyjnych z obiektu na zewnątrz zgodnie z rys. E 2. Przyciski p.poż. projektuje się na bazie wyłącznika mocy NZMN3 400A z wyzwalaczem wzrostowym współpracującym z przyciskami p.poż. 12. URZĄDZENIA OCHRONY OD PRZEPIĘĆ ATMOSFERYCZNYCH I ŁĄCZENIOWYCH Zgodnie z obowiązującą normą projektowane instalacje elektryczne należy zabezpieczyć przed skutkami wyładowań atmosferycznych i skutkami przepięć łączeniowych. Jako ochronę zastosować ogranicznik przepięć typ 1 kombinowany wg. PN EN kA (10/350)/biegun Up 1,5kV 4 biegunowy, bezwydmuchowy w głównej rozdzielnicy elektrycznej RG zgodnie z rys. E INSTALACJA WYRÓWNAWCZA Wewnątrz pomieszczenia hali magazynowo produkcyjnej należy wykonać szynę wyrównawczą bednarką ocynkowaną FeZn 30x4mm. Do szyny wyrównawczej należy podłączyć wszystkie instalacje, urządzenia, konstrukcje stalowe (stelaże, półki, słupy wsporcze), zaciski PE w rozdzielnicy, konstrukcje stalowe wyposażenia budynku, rurociągi metalowe technologiczne i sanitarne. Rezystancja szyny R 10Ω. 14. INSTALACJA ODGROMOWA Zgodnie z normą PN EN na przedmiotowym obiekcie jest wymagana instalacja odgromowa. Po przeprowadzeniu symulacji obliczeń ochrony odgromowej należy zastosować IV klasę LPS. Dach budynku pokryty będzie płytą warstwową o grubości blachy min. 0,5mm. Przedmiotowy dach wykorzystać jako naturalny zwód poziomy. Jeżeli jednak

20 producent dobranych płyt warstwowych nie zezwala na wykorzystanie dachu jako naturalnego zwodu poziomego oraz w przypadku pokrycia dachu innym materiałem niż w/w należy zastosować zwody poziome z drutu FeZn 8mm prowadzone na wspornikach odgromowych. Pokrycie dachu oraz stalowe obróbki blacharskie połączyć ze sobą w sposób trwały za pomocą złączy krzyżowych drutem FeZn 8mm. Przewody odprowadzające z drutu FeZn 8mm prowadzić w grubościennych rurkach PCV (alternatywnie zastosować przewody izolowane) i połączyć z przewodami uziemiającymi FeZn 30x4mm za pomocą uchwytów krzyżowych w skrzynkach kontrolnych (alternatywnie w podziemnych studzienkach odgromowych). Zabrania się krzyżować przewodów odprowadzających z wentylatorami, oknami, drzwiami i bramami wjazdowymi. Uziemienie (otok) wykonać jako poziome z bednarki FeZn 30x4mm układanej w ziemi na głębokości min. 0,5m w odległości min. 1m od fundamentu budynku/alternatywnie zaleca się wykonanie uziomu fundamentowego. Wszystkie elementy metalowe dachu, wystające ponad dach (w tym wywietrzaki i wentylatory) należy ochronić iglicami odgromowymi przyłączonymi do układu zwodów poziomych drutem FeZn 8mm. Należy zachować odstęp koordynacyjny min. 0,5m. Ponadto wszystkie elementy metalowe dachu (w tym rynny itp.) należy przyłączyć do układu zwodów poziomych drutem FeZn 8mm. Wszystkie połączenia należy zabezpieczyć antykorozyjnie. Rezystancja uziemienia R 10Ω. W miejscach drzwi wejściowych i bram wjazdowych do budynku bednarkę układać w rurach osłonowych o śr. 50mm. Całość wykonać zgodnie z rys. E URZĄDZENIA OCHRONY PRZECIWPORAŻENIOWEJ Ochronę przy uszkodzeniu (zakłóceniu) stanowić będzie zgodnie z PN HD samoczynne wyłączanie zasilania a ochronę podstawową izolacja podstawowa części czynnych, obudowy, osłony. Jako uzupełnienie podstawowej ochrony przeciwporażeniowej i ochrony przed powstaniem pożaru przewidziano wyłączniki różnicowo prądowe o prądzie wyzwalającym I Δn nie większym od 30mA. Z przewodem PE połączyć styki ochronne gniazd wtykowych, metalowe obudowy urządzeń rozdzielczych i technologicznych, metalowe konstrukcje stropu oraz korytka instalacyjne, a także metalowe obudowy opraw oświetleniowych. Połączenia wykonać przewodem DY 6 mm 2. Skuteczność zastosowanych środków ochrony przeciwporażeniowej należy sprawdzić po wykonaniu montażu w ramach badań odbiorczych. 16. OŚWIETLENIE ZEWNĘTRZNE TERENU Oświetlenie na słupach: Zasilanie projektowanego obwodu oświetlenia wykonać kablem ziemnym YAKY 3x16mm 2 o łącznej długości L=208/226m. Kabel układać zgodnie z obowiązującymi przepisami budowy i normami oraz zaleceniami producenta. Zgodnie z ustawą Prawo Budowlane roboty kablowe zalicza się do robót ulegających zakryciu. Dlatego też ułożenie kabli przed zasypaniem należy zgłosić inwestorowi (inspektorowi nadzoru) do sprawdzenia. W miejscach skrzyżowań projektowanego kabla z innymi mediami i instalacjami podziemnymi projektuje się rury osłonowe HDPE Ø50mm. Końce rur osłonowych zabezpieczyć przed zamuleniem przy użyciu pianki poliuretanowej.

21 Do oznaczenia kabli stosować oznaczniki (opaski kablowe). Opaski należy rozmieścić nie rzadziej niż co 10m, na końcach przepustów oraz na zagięciach kabli. W miejscu przyłączenia obwodów odbiorczych należy zamontować grawerowane tabliczki informacyjne określające typ kabla, użytkownika, kierunek oraz rok budowy. Po ułożeniu poszczególnych odcinków linii kablowej wykonać pomiary rezystancji izolacji, sprawdzić ciągłość żył oraz skuteczność ochrony przeciwporażeniowej. Pomiary zakończyć podpisanym i zatwierdzonym protokołem. Przedmiotowe oświetlenie projektuje się na bazie słupów stalowych okrągłych o wysokości 7m. Konstrukcje słupów posadowić na betonowych fundamentach prefabrykowanych. Na każdym słupie zastosować wysięgniki pojedyncze 1/1m (wysokość/wysięg). Do oświetlenia zewnętrznego wydzielonych miejsc parkingowych oraz nad wjazdami na teren inwestycji z drogi gminnej projektuje się oprawy drogowe typu LED o mocy 40W (4400lm). Każdą z opraw zabezpieczyć wkładkami topikowymi gg 2A w tabliczkach bezpiecznikowych w słupach. Połączenia opraw z tabliczkami wykonać przewodami typu YDY 3x2,5 mm 2, 750V. Sterowanie oświetleniem będzie się odbywało z głównej rozdzielnicy elektrycznej RG wyposażonej w programowalny zegar astronomiczny. Lokalizacja słupów oświetleniowych zgodnie z rys. E 1. Oświetlenie na elewacji obiektu: Do oświetlenia zewnętrznego placu manewrowego oraz dojścia do części socjalnobiurowej obiektu projektuje się oprawy oświetleniowe naświetlacze typu LED o mocy 53W i stopniu ochrony IP66 zamontowane na elewacji obiektu w miejscach wskazanych na rys. E 2. Zasilanie opraw oświetleniowych wykonać przewodem YDY 3x2,5mm 2 układanym od głównej rozdzielnicy elektrycznej RG. Sterowanie oświetleniem będzie się odbywało poprzez programowalny zegar astronomiczny w rozdzielnicy RG. 17. UWAGI DLA INWESTORA/WYKONAWCY Całość prac należy wykonać zgodnie z obowiązującymi warunkami technicznymi wykonania i odbioru robót elektrycznych, przepisami i normami Po wykonaniu robót a przed oddaniem urządzeń do eksploatacji należy wykonać w oparciu o normy PN HD oraz PN E niezbędne badania w zakresie sprawdzenia odbiorczego instalacji elektrycznej, linii kablowych (na podstawie stosownych oględzin, prób, pomiarów i sprawdzenia działania lub stanu urządzeń

22 elektrycznych) zakończone protokołem Projektowane urządzenia podlegają inwentaryzacji geodezyjnej, którą należy zlecić uprawnionej jednostce wykonawstwa geodezyjnego Zakres robót objęty opracowaniem winna wykonać jednostka posiadająca stosowne uprawnienia do wykonania robót elektrycznych i dysponująca sprzętem zapewniającym właściwe wykonanie robót Obwody instalacyjne w rozdzielnicy należy opisać w sposób trwały Przewody kabelkowe winny posiadać izolację 450/750V i barwy żył zgodne z wymaganiami normy Urządzenia zalicznikowe pozostają na majątku Inwestora Przed rozpoczęciem prac montażowych szczegółowe rozmieszczenie osprzętu uzgodnić z Inwestorem Wykonanie robót podlega odbiorowi przez Inwestora (inspektora nadzoru inwestorskiego) Nie wykonywać szeregowego łączenia przewodu ochronnego PE na stykach ochronnych poszczególnych urządzeń i zestawów gniazd (łączyć przelotowo bez przecinania przewodu lub równolegle poprzez osobny zacisk rozgałęźny) Przed oddaniem urządzeń elektrycznych do eksploatacji należy poinformować użytkownika obiektu o konieczności wykonywania co najmniej raz w miesiącu testu wyłączników różnicowo prądowych Ujęte w projekcie nazwy firm lub symboli z katalogów wskazujących nazwy producenta, są przykładowe i użycie innych elementów składowych tego projektu jest możliwe pod warunkiem, iż spełniają wymagane warunki i parametry jakości na podstawie, których został opracowany projekt. Projektant: Sprawdzający:

23 OBLICZENIA TECHNICZNE 1.0. Zasilanie obiektu P i = 120kW (moc przyłączeniowa) I B ,4A ,9 Zabezpieczenie przedlicznikowe zgodnie z warunkami przyłączenia będą zapewniały bezpieczniki topikowe o I n =200A zainstalowane w złączu kablowo pomiarowym. Zalicznikowe przyłącze kablowe nn 0,4kV wykonać kablem YAKXS 4x240mm 2 o I z =272A. Ochrona przed prądem przetężeniowym a) I B =192,4A < I n =200A < I z =272A warunek spełniony b) I 2 1,45I z 1,6xI n 1,45I z ,4 warunek spełniony Sprawdzenie warunku na spodziewany spadek napięcia Ps=120kW, S=240mm 2, L=10m, γ= U % 0,09% warunek spełniony Sprawdzenie kabla ze względu na nagrzewanie prądem zwarciowym k=87 [A/mm 2 ] gęstość prądu I 2 t w = [A 2 s] całka Joule a zabezpieczenia obwodu S 6,31mm 87 1 warunek spełniony 2 Ostatecznie przyjęto kabel YAKXS 4x240mm 2.

24 2.0. Zasilanie linii do produkcji płyt papierowych P i = 80kW I B ,3A ,9 Zabezpieczenie obwodu będzie zapewniał rozłącznik bezpiecznikowy RBK 00 z wkładkami gg o I n =160A zainstalowany w rozdzielnicy głównej RG. Zasilanie maszyny wykonać kablem YKXS 5x70mm 2 o I z =194A. Ochrona przed prądem przetężeniowym a) I B =124,3A < I n =160A < I z =194A warunek spełniony b) I 2 1,45I z 1,6xI n 1,45I z ,3 warunek spełniony Sprawdzenie warunku na spodziewany spadek napięcia Ps=80kW, S=70mm 2, L=10m, γ= U % 0,12% warunek spełniony Sprawdzenie kabla ze względu na nagrzewanie prądem zwarciowym k=135 [A/mm 2 ] gęstość prądu I 2 t w = [A 2 s] całka Joule a zabezpieczenia obwodu S 3,18mm warunek spełniony 2 Ostatecznie przyjęto kabel YKXS 5x70mm 2.

25 3.0. Zasilanie linii do cięcia kostki P i = 15kW I B ,5A ,92 Zabezpieczenie obwodu będzie zapewniał rozłącznik bezpiecznikowy RBK 00 z wkładkami gg o I n =25A zainstalowany w rozdzielnicy głównej RG. Zasilanie maszyny wykonać kablem YKXS 5x10mm 2 o I z =60A. Ochrona przed prądem przetężeniowym a) I B =23,5A < I n =25A < I z =60A warunek spełniony b) I 2 1,45I z 1,75xI n 1,45I z 43,7 87 warunek spełniony Sprawdzenie warunku na spodziewany spadek napięcia Ps=15kW, S=10mm 2, L=80m, γ= U % 2 1, 31% warunek spełniony Sprawdzenie kabla ze względu na nagrzewanie prądem zwarciowym k=135 [A/mm 2 ] gęstość prądu I 2 t w =4 000 [A 2 s] całka Joule a zabezpieczenia obwodu S 0, 47mm warunek spełniony 2 Ostatecznie przyjęto kabel YKXS 5x10mm 2.

26 4.0. Oświetlenie terenu (na słupach): P s = 120W I B 120 0,54A 230 0,96 Zabezpieczenie obwodu będzie zapewniał wyłącznik nadprądowy S301 B10. Przyjęto kabel zasilający YAKY 3x16mm 2 o I z =62A. Ochrona przed prądem przetężeniowym a) I B =0,54A < I n =10A < I z =62A warunek spełniony b) I 2 1,45I z 1,45xI n 1,45I z 14,5 89,9 warunek spełniony Sprawdzenie warunku na spodziewany spadek napięcia P=120W, S=16mm 2, L=226m, γ= U % 0,18% warunek spełniony Przyjęto kabel YAKY 3x16mm 2. Sprawdzenie przewodu ze względu na nagrzewanie prądem zwarciowym k=74 [A/mm 2 ] gęstość prądu I 2 t w = [A 2 s] całka Joule a zabezpieczenia obwodu S 2,52mm 74 1 warunek spełniony 2 Ostatecznie przyjęto kabel YAKY 3x16mm 2.

27 5.0. Zestaw gniazd ZG (najdłuższy obwód): P s = 4kW I B , 41A ,9 Dobrano wyłącznik nadprądowy S303 B20. Przyjęto przewód YDYżo 5x6mm 2 o I z =41A. Ochrona przed prądem przetężeniowym a) I B =6,41A < I n =20A < I z =41A warunek spełniony b) I 2 1,45I z 1,45xI n 1,45I z 29 59,45 warunek spełniony Sprawdzenie warunku na spodziewany spadek napięcia P=4kW, S=6mm 2, L=110m, γ= U % 0,8% warunek spełniony Przyjęto przewód YDYżo 5x6mm 2. Sprawdzenie przewodu ze względu na nagrzewanie prądem zwarciowym k=115 [A/mm 2 ] gęstość prądu I 2 t w = [A 2 s] całka Joule a zabezpieczenia obwodu S 1,84mm warunek spełniony 2 Ostatecznie przyjęto przewód YDYżo 5x6mm 2.

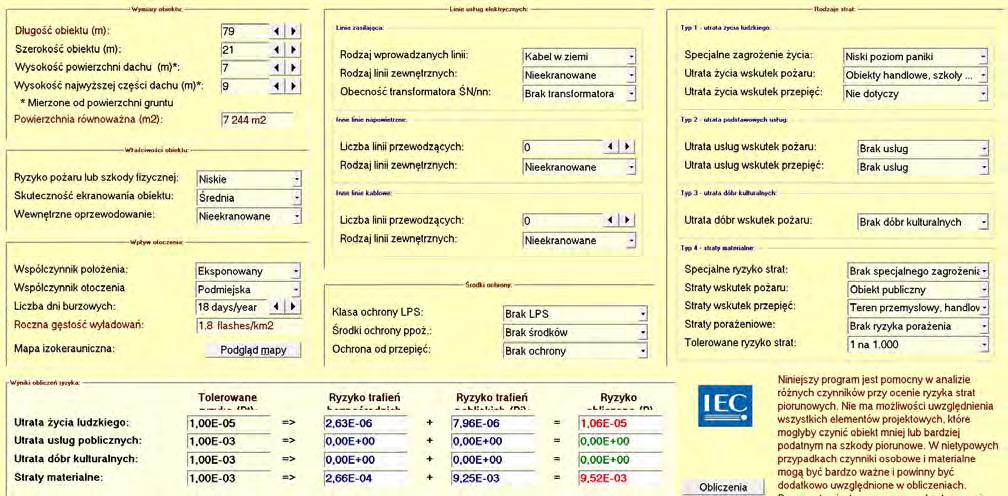

28 6.0. Sprawdzenie konieczności zastosowania ochrony odgromowej na podstawie programu do szacowania ryzyka zgodnie z normą PN EN a) Brak środków ochrony odgromowej LPS 0 Wniosek zgodnie z normą PN EN ochrona odgromowa jest wymagana b) Po zastosowaniu środków ochrony odgromowej LPS IV Wniosek zgodnie z normą PN EN ochrona odgromowa została zapewniona Projektant: Sprawdzający:

29

30

31

32

33

34 Hala Kisielice Hala / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:518 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 31 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 39 ES-SYSTEM S.A. HD-HB W, bez odbłysnika (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: 5.12 W/m² = 0.93 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 1

35 Hala Kisielice Kotłownia / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:62 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 9 x 7 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 2 ES-SYSTEM CO1 LED CO1 LED MAZRDU (1.000) W sumie: 9000 W sumie: Specyfikacja mocy przyłączeniowej: 5.27 W/m² = 1.94 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 2

36 Hala Kisielice Pom techniczne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:51 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 9 x 5 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 1 ES-SYSTEM CO1 LED CO1 LED MAZRDU (1.000) W sumie: 4500 W sumie: Specyfikacja mocy przyłączeniowej: 5.47 W/m² = 2.40 W/m²/100 lx (Powierzchnia podstawowa: 9.15 m²) Strona 3

37 Hala Kisielice WC / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:45 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 13 x 5 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM S.A BASE LED IP (1.000) W sumie: 4801 W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 4.65 W/m²/100 lx (Powierzchnia podstawowa: 3.98 m²) Strona 4

38 Hala Kisielice WC / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:34 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 7 x 7 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM S.A BASE LED IP (1.000) W sumie: 4801 W sumie: Specyfikacja mocy przyłączeniowej: 9.14 W/m² = 3.31 W/m²/100 lx (Powierzchnia podstawowa: 6.24 m²) Strona 5

39 Hala Kisielice Szatnia Damska / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:58 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 9 x 7 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM CO1 LED CO1 LED MAZRDU (1.000) W sumie: 13500W sumie: Specyfikacja mocy przyłączeniowej: 7.96 W/m² = 2.32 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 6

40 Hala Kisielice Jadalnia / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:58 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 4 x 4 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 2 ES-SYSTEM CO1 LED CO1 LED MAZRDU (1.000) W sumie: 9000 W sumie: Specyfikacja mocy przyłączeniowej: 6.46 W/m² = 2.08 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 7

41 Hala Kisielice Szatnia / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:70 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 9 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM CO1 LED CO1 LED MAZRDU (1.000) W sumie: 13500W sumie: Specyfikacja mocy przyłączeniowej: 7.24 W/m² = 2.33 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 8

42 Hala Kisielice Korytarz / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:58 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 13 x 5 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 1 ES-SYSTEM CO1 LED CO1 LED MAZRDU (1.000) W sumie: 4500 W sumie: Specyfikacja mocy przyłączeniowej: 7.95 W/m² = 4.80 W/m²/100 lx (Powierzchnia podstawowa: 6.29 m²) Strona 9

43 Hala Kisielice Klatka / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:36 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 5 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 2 ES-SYSTEM CO1 LED CO1 LED MAZRDU (1.000) W sumie: 9000 W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 4.63 W/m²/100 lx (Powierzchnia podstawowa: 8.59 m²) Strona 10

44 Hala Kisielice Pom Pomocnicze / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:68 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 9 x 5 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM S.A KLAS ECO (1.000) W sumie: 14093W sumie: Specyfikacja mocy przyłączeniowej: 7.09 W/m² = 1.21 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 11

45 Hala Kisielice Pom Kierownika / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:75 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 3 x 5 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM S.A KLAS ECO (1.000) W sumie: 14093W sumie: Specyfikacja mocy przyłączeniowej: 6.20 W/m² = 1.16 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 12

46 Hala Kisielice Pom gospodarcze / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:62 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 5 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 2 ES-SYSTEM S.A KLAS ECO (1.000) W sumie: 9395 W sumie: Specyfikacja mocy przyłączeniowej: 5.76 W/m² = 1.22 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 13

47 Hala Kisielice Pom Szefa / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:61 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 3 x 5 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM S.A KLAS ECO (1.000) W sumie: 14093W sumie: Specyfikacja mocy przyłączeniowej: 8.10 W/m² = 1.19 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 14

48 Hala Kisielice Pom socjalne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:31 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 7 x 7 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 2 ES-SYSTEM S.A BASE LED IP (1.000) W sumie: 3200 W sumie: Specyfikacja mocy przyłączeniowej: 7.29 W/m² = 3.05 W/m²/100 lx (Powierzchnia podstawowa: 5.21 m²) Strona 15

49 Hala Kisielice WC / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:29 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 7 x 7 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM S.A BASE LED IP (1.000) W sumie: 4801 W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 3.29 W/m²/100 lx (Powierzchnia podstawowa: 4.88 m²) Strona 16

50 Hala Kisielice Komunikacja / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:113 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (8) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 11 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 4 ES-SYSTEM S.A KLAS ECO (1.000) W sumie: 18791W sumie: Specyfikacja mocy przyłączeniowej: 6.34 W/m² = 1.83 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 17

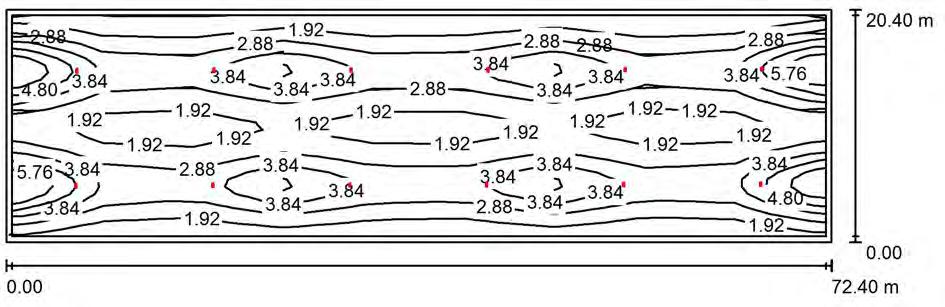

51 Hala Kisielice Aw Hala / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:518 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 31 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 12 ES-SYSTEM S.A OP3-E 4x1 TA 1 WD (1.000) W sumie: 5158 W sumie: Specyfikacja mocy przyłączeniowej: 0.02 W/m² = 0.89 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 18

52 Hala Kisielice Aw 1.2 Korytarz / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:58 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 13 x 5 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 1 ES-SYSTEM S.A OP3-E 4x1 TA 1 WD (1.000) W sumie: 430 W sumie: Specyfikacja mocy przyłączeniowej: 0.48 W/m² = 4.39 W/m²/100 lx (Powierzchnia podstawowa: 6.29 m²) Strona 19

53 Hala Kisielice Aw 1.1 Klatka / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:36 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 5 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 1 ES-SYSTEM S.A OP3-E 4x1 TA 1 WD (1.000) W sumie: 430 W sumie: Specyfikacja mocy przyłączeniowej: 0.35 W/m² = 3.57 W/m²/100 lx (Powierzchnia podstawowa: 8.59 m²) Strona 20

54 Hala Kisielice Aw 2.1 Komunikacja / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:113 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (8) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 11 x 9 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 2 ES-SYSTEM S.A OP3-E 4x1 TA 1 WD (1.000) W sumie: 860 W sumie: Specyfikacja mocy przyłączeniowej: 0.24 W/m² = 2.21 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 21

55 Hala Kisielice teren ZEW / Dane planowania Współczynnik konserwacji: 0.80, ULR (Upward Light Ratio): 1.0% Skala 1:886 Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 3 ES-SYSTEM S.A. RAPID W (1.000) SBP GUELL 1/A40/W 60 40K-94 ETRC (1.000) W sumie: 63480W sumie: Strona 22

56 Hala Kisielice teren ZEW / Element podłoża 1 / Powierzchnia 1 / Izolinie (E) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 735 Siatka: 17 x 21 Punkty E m [lx] E max / E m E min / E max Strona 23

57 Hala Kisielice teren ZEW / Element podłoża 1 / Powierzchnia 1 / Grafika wartości (E) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 735 Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Siatka: 17 x 21 Punkty E m [lx] E max / E m E min / E max Strona 24
