1 Instrukcja Użytkownika MaxiEcu 2.0 Wersja instrukcji

2 SPIS TREŚCI 1. Instalacja programu Konfiguracja Konfiguracja polaczenia przez port USB Automatyczne wyszukiwanie interfejsu Ręczny wybór portu com interfejsu diagnostycznego Konfiguracja połączenia przez Bluetooth Konfiguracja połączenia przez WIFI Tworzenie profilu użytkownika Tryby pracy (Tablet/Komputer), Czyszczenie ustawień Rejestracja programu Wysyłanie danych rejestracyjnych Z przypisaniem do interfejsu Z przypisaniem do komputera Formularz kontaktowy Rejestracja z przypisaniem do interfejsu Rejestracja z przypisaniem do komputera Aktualizacja oprogramowania oraz interfejsu MPM-COM Korzystanie z programu Komunikat o stanie napięcia Łączenie z sterownikiem pojazd Zamykanie komunikacji z sterownikiem Odczyt i usuwanie usterek Automatyczne skanowanie pojazdu Odczyt parametrów bieżących Zapisywanie i eksportowanie pomiarów Testy urządzeń wykonawczych Wykresy Odczyt w trybie online Wybór parametrów Odczyt w trybie offline Generowanie raportów diagnostycznych Eksportowanie raportów do formatu PDF Podgląd i drukowanie raportu diagnostycznego Rejestrowanie i zgłaszanie błędów Najczęściej spotykane problemy

3 1. Instalacja programu Z płyty dołączonej do zakupionego oprogramowania (lub ze strony producenta oprogramowania należy wybrać wersję instalacyjną dla odpowiedniego systemu Windows. Jeżeli system operacyjny jest w wersji 32 bitowej należy wybrać plik MaxiEcu wersję 32 bitową, natomiast, jeśli wersja systemu jest 64 bitowa to zalecane jest skorzystanie z wersji 64 bitowej. Jeżeli wersja bitowa systemu operacyjnego jest nieznana zaleca się instalacje wersji 32 bitowej. Przed przystąpieniem do instalacji oprogramowania zaleca się odłączenie interfejsu diagnostycznego od portu usb, oraz podczas instalacji z płyty CD należy zapewnić połączenie z internetem w celu automatycznego pobrania najnowszej wersji oprogramowania. Po wybraniu jednej z wersji programu dla systemu Windows 32 lub 64 bitowego należy je uruchomić. Po uruchomieniu instalatora należy wybrać używany język podczas instalacji na polski i kliknąć OK. 3

4 Następnie wyświetli się okno Kreatora instalacji programu MaxiEcu. Przed kontynuowaniem instalacji upewnij się czy interfejs jest odłączony od portu usb. W celu kontynuowania należy kliknąć przycisk Dalej > Kolejnym krokiem jest przeczytanie i akceptowanie warunków umowy licencyjnej. W celu kontynuowania instalacji należy zaznaczyć Akceptuję warunki umowy i kliknąć przycisk Dalej >. Następne okno służy do ustawienia docelowej lokalizacji programu. Zalecamy zostawić domyślną lokalizację, ale można też podać samodzielnie nową. Wybraną lokalizację należy zatwierdzić przyciskiem Dalej >. 4

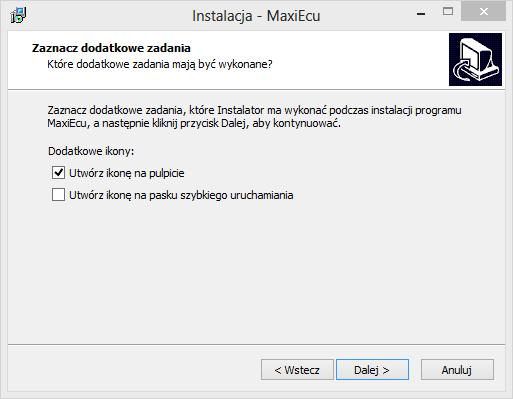

5 W kolejnym etapie instalator poprosi o docelową lokalizację skrótów w Menu Start systemu Windows. Zalecamy zostawić domyślną lokalizację, ale można też podać samodzielnie nową. Wybraną lokalizację należy zatwierdzić przyciskiem Dalej >. Kolejne okno daje możliwość wyboru dodatkowych skrótów do programu. W celu ich utworzenia, należy zaznaczyć opcję Utwórz ikonę na pulpicie i/lub Utwórz ikonę na pasku szybkiego uruchamiania. Następnie należy kliknąć przycisk Dalej >. Wyświetlone zostaną ustawienia instalacji, aby je potwierdzić należy kliknąć przycisk Instaluj. 5

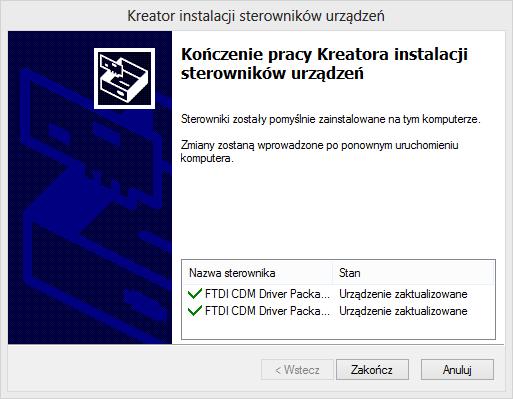

6 Kolejne okno pokazuje postęp instalacji. W przypadku gdy instalator nie wykryje sterowników do interfejsu automatycznie uruchomi okno instalacji sterowników. W celu rozpoczęcia instalacji proszę kliknąć przycisk Extract. Jeżeli sterowniki interfejsu zostały wcześniej zainstalowane dane okno nie pojawi się. Uruchomi się automatyczny kreator instalacji sterowników, aby uruchomić instalacje sterowników należy kliknąć Dalej 6

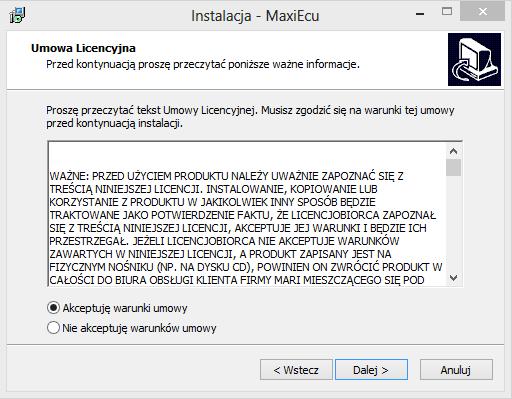

7 Kolejnym krokiem jest przeczytanie i akceptowanie warunków umowy licencyjnej. W celu kontynuowania instalacji należy zaznaczyć Akceptuję umowę i kliknąć przycisk Dalej >. Kolejne okno pokazuje postęp instalacji. Po zakończeniu instalacji wyświetli się okno z komunikatem o pomyślnym zainstalowaniu sterowników. 7

8 Po zakończeniu instalacji wyświetli się okno z komunikatem o wymaganym ponownym uruchomieniu komputera, zalecane jest ponowne uruchomienie komputera przed uruchomieniem oprogramowania. Przed pierwszym uruchomieniem oprogramowania zaleca się podłączenie interfejsu diagnostycznego do portu usb, a następnie sprawdzenie poprawności zainstalowanych sterowników dla interfejsu diagnostycznego, zgodnie z instrukcją Instrukcja instalacji oraz konfiguracji sterowników, dostępna na stronie w dziale pobierz. Uwaga! Dla systemów 64 bitowych, wymagana jest aktualizacja zabezpieczeń systemu, wykonają się one automatycznie (pod warunkiem podłączenia komputera do Internetu), wymagane jest jednak ponowne uruchomienie systemu. 2. Konfiguracja Do komunikacji komputera z interfejsem diagnostycznym wymagane jest poprawnie skonfigurowane polaczenie. W tym celu w oknie programu MaxiEcu należy kliknąć przycisk z ikonką koła zębatego. Następnie klikając na przycisk, otworzy się okno konfiguracji oprogramowania 8

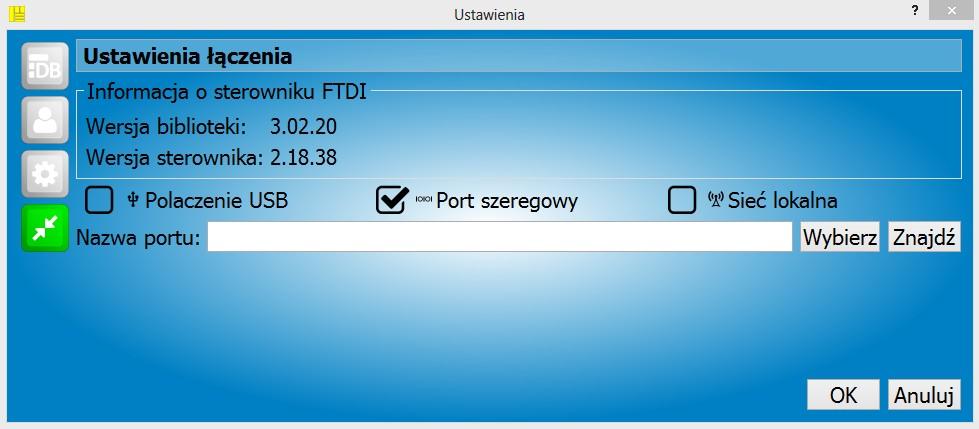

9 2.1 Konfiguracja połączenia przewodowego przez USB W przypadku korzystania z interfejsów przewodowych usb wykorzystujące układ firmy FTDI, należy zaznaczyć opcje Połączenie USB W przypadku gdy interfejs jest podłączony do portu usb a w polu Wersja sterownika, pojawił się komunikat jak w obrazku poniżej to sterowniki nie zostały poprawnie zainstalowane i należy sprawdzić ich poprawność zgodnie z instrukcją Instrukcja instalacji oraz konfiguracji sterowników, lub interfejs diagnostyczny nie jest kompatybilny i należy zaznaczyć opcje Port szeregowy i postępować zgodnie z punktem w instrukcji Automatyczne wyszukiwanie interfejsu. W przypadku gdy nie znamy numeru portu na którym jest zainstalowany lub sparowany, interfejs diagnostyczny w systemie operacyjnym, można wykorzystać opcje automatycznego wyszukiwania interfejsu naciskając na przycisk Znajdź. 9

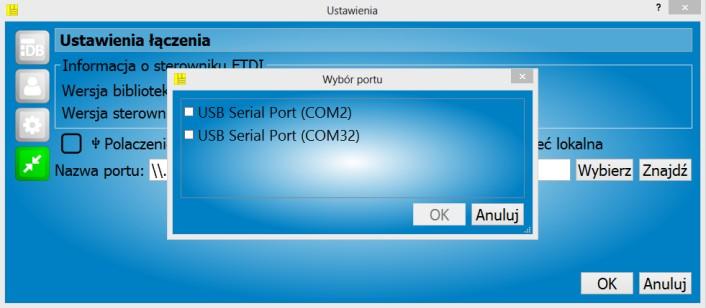

10 Po wybraniu opcji Znajdź pojawi się okno informacyjne, należy się zapoznać z punktami informacyjnymi przed kontynuowaniem. Po udanej próbie znalezienia interfejsu w polu Nazwa portu pojawi się numer portu na którym został znaleziony interfejs diagnostyczny. w przypadku gdy korzystamy z interfejsów bezprzewodowych typu mpm-com i wystąpi potrzeba połączenia przewodowego, należy podłączyć interfejs do portu USB a oprogramowanie automatycznie wykryje czy interfejs jest podłączony pod port usb i zacznie komunikacje wykorzystując łącze przewodowe, bez konieczności ponownej konfiguracji Ręczny wybór portu com interfejsu diagnostycznego W przypadku gdy chcemy ręcznie wskazać numer portu na którym zainstalowany jest interfejs diagnostyczny, należy wybrać opcje Wybierz, pojawi się okno z dostępnymi portami com które są zainstalowane w systemie operacyjnym. 10

11 2.2 Konfiguracja połączenia przez Bluetooth W przypadku połączenia Bluetooth należy w pierwszym kroku sparować urządzenie z interfejsem, dokładny opis można znaleźć w instrukcji Instrukcja instalacji oraz konfiguracji sterowników którą można pobrać z strony W przypadku gdy nie znamy numeru portu na którym jest zainstalowany lub sparowany, interfejs diagnostyczny w systemie operacyjnym, można wykorzystać opcje automatycznego wyszukiwania interfejsu naciskając na przycisk Znajdź. Po wybraniu opcji Znajdź pojawi się okno informacyjne, należy się zapoznać z punktami informacyjnymi przed kontynuowaniem. 11

12 Po udanej próbie znalezienia interfejsu w polu Nazwa portu pojawi się numer portu na którym został znaleziony interfejs diagnostyczny. w przypadku gdy korzystamy z interfejsów bezprzewodowych typu mpm-com i wystąpi potrzeba połączenia przewodowego, należy podłączyć interfejs do portu USB a oprogramowanie automatycznie wykryje czy interfejs jest podłączony pod port usb i zacznie komunikacje wykorzystując łącze przewodowe, bez konieczności ponownej konfiguracji. 2.3 Konfiguracja połączenia po przez łącze WIFI W zakładce Ustawienia łączenia należy zaznaczyć opcje Sieć lokalna, w przypadku gdy wymagane będzie połączenie przewodowe, należy podłączyć interfejs do portu USB a oprogramowanie automatycznie wykryje czy interfejs jest podłączony pod port usb i zacznie komunikacje wykorzystując łącze przewodowe, bez konieczności ponownej konfiguracji. 12

13 2.4 Tworzenie profilu użytkownika Wygenerowanie profilu użytkownika umożliwia m.in. automatyczne dodawanie danych użytkownika do generowanych raportów. Aby tego dokonać należy kliknąć przycisk ustawienia, oznaczony za pomocą charakterystycznego trybiku, znajdujący się w górnej części panelu. Następnie klikając na przycisk, otworzy się okno konfiguracji oprogramowania Po otwarciu okna ustawień wybieramy zakładkę dane użytkownika. Kolejnym krokiem jest uzupełnienie pól tekstowych odpowiednimi danymi. Aby zatwierdzić wprowadzone dane należy potwierdzić je klikając przycisk OK. 13

14 2.5 Tryby pracy (Tablet/Komputer), Czyszczenie ustawień Tryb tabletu pozwala na wygodniejsze korzystanie z ekranów dotykowych. Następnie klikając na przycisk, otworzy się okno konfiguracji oprogramowania Po otwarciu okna ustawień wybieramy zakładkę ustawienie aplikacji. Wybieramy opcje Tryb tabletu i zatwierdzamy przyciskiem OK. Jeżeli zaznaczymy opcje Wyczyść ustawienia i zatwierdzimy przyciskiem OK., zostaną usunięte wszystkie ustawienia rozmiarów okien oraz rodzaju trybu pracy. 14

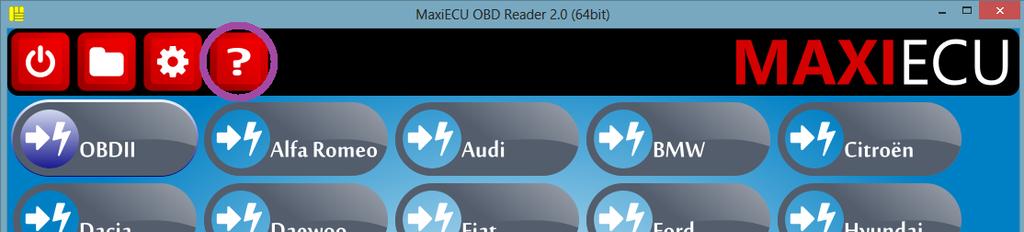

15 3. Rejestracja programu Po uruchomieniu pełnej wersji programu (nie wersji demo) należy ją zarejestrować. W tym celu w oknie programu należy kliknąć przycisk z ikonką znaku zapytania. Wyjątkiem jest moduł OBD2 który jest darmowy i nie wymaga podawania danych licencyjnych w celu poprawnej pracy. Następnie należy kliknąć na przycisk z ikonką klucza. Kolejny krokiem jest wybór opcji rejestracji programu. Wybór uzależniony jest od zakupionej wersji licencyjnej. Jedną z nich jest przypisanie oprogramowania do komputera. W takim przypadku możliwa jest instalacja i użytkowanie oprogramowania tylko na jednym komputerze używając dowolnego interfejsu (ELM327 lub MPM-COM). Użytkownicy posiadający licencję przypisaną do urządzenia mogą przypisać do dowolnego interfejsu MPM- COM oraz do interfejsu ELM327 z łączem USB i układem FTDI. W takim przypadku oprogramowanie MaxiEcu 2.0 będzie można użytkować na każdym komputerze, do którego będzie podłączony z zarejestrowanym interfejsem MPM-COM i zainstalowanym oprogramowaniem. Jedynym wymogiem jest podanie otrzymanego klucza na każdym komputerze, na którym został zainstalowany program. W przypadku przypisania licencji do interfejsu MPM-COM w wersji bluetooth lub wifi, pierwsze uruchomienie należy wykonać korzystając z łącza przewodowego. Każde kolejne będzie można wykonać bezprzewodowo. Dotyczy to również każdej kolejnej instalacji oprogramowania i interfejsu na komputerze. 3.1 Wysyłanie danych rejestracyjnych Jeżeli klucz został już wygenerowany (np. został nam dostarczony w wersji elektronicznej, bądź papierowej), nie jest wymagane kolejne generowanie klucza, oraz przesyłanie danych rejestracyjnych, wystarczy wtedy wpisać gotowy klucz licencyjny do oprogramowania, zgodnie z punktami 3.2 lub

16 3.1.1 Z przypisaniem do interfejsu W przypadku, gdy chcemy wygenerować klucz przypisania oprogramowania MaxiEcu 2.0 do interfejsu diagnostycznego, należy podłączyć interfejs diagnostyczny do portu usb, następnie uruchomić program oraz wejść w pomoc (ikona znaku zapytania), następnie rejestracja programu (ikona klucza), następnie wybieramy typ licencji - Licencja powiązana z interfejsem USB (opartym na FTDI). W obu przypadkach należy wypełnić pola Nazwa, oraz swoimi danymi, na które zostało kupione oprogramowanie. Uwaga w górnym prawym rogu okienka powinien pojawić się 8 znakowy numer interfejsu diagnostycznego zaznaczony czerwona elipsą na obrazku poniżej, jeżeli dany numer nie pojawi się, należy kliknąć na przycisk Odśwież USB, lub sprawdzić poprawność instalacji sterowników. Po wpisaniu Nazwy użytkownika oraz adresu skrzynki pocztowej, klikamy na przycisk Kopiuj do schowka i przechodzimy do punktu Z przypisaniem do komputera W przypadku, gdy chcemy wygenerować klucz przypisania oprogramowania MaxiEcu 2.0 do komputera, należy uruchomić oprogramowanie oraz wejść w pomoc (ikona znaku zapytania), następnie rejestracja programu (ikona klucza), następnie wybieramy typ licencji - Licencja powiązana z komputerem. W obu przypadkach należy wypełnić pola Nazwa, oraz swoimi danymi, na które zostało kupione oprogramowanie. Po wpisaniu Nazwy użytkownika oraz adresu skrzynki pocztowej, klikamy na przycisk Kopiuj do schowka, i przechodzimy do punktu

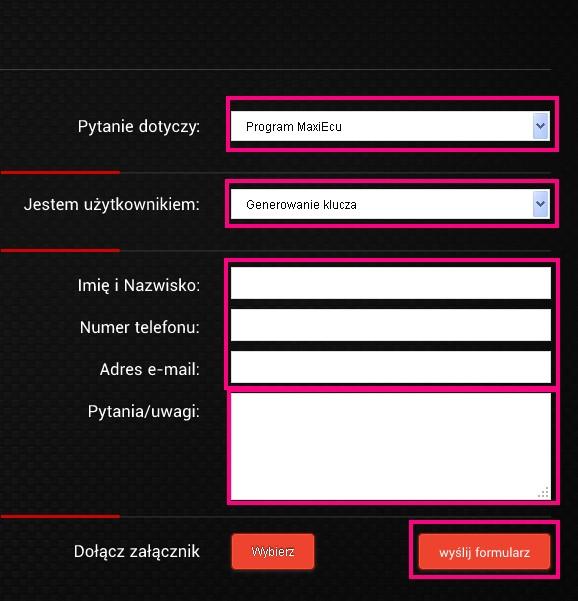

17 3.1.3 Formularz kontaktowy Na podstawie informacji uzyskanych z interfejsu diagnostycznego lub komputera zostaną wygenerowane indywidualne dane rejestracyjne, które należy przesłać po przez formularz kontaktowy który znajduje się na stronie internetowej oprogramowania pod adresem w zakładce kontakt. Na stronie internetowej z formularzem kontaktowym w polu: - Pytanie dotyczy: należy wybrać Program MaxiEcu, - Jestem użytkownikiem: wybrać Generowanie klucza. Następnie wypełnić pozostałe pola SWOIMI danymi (bądź osoby, na którą wystawiono licencję oprogramowania), takimi jak: Imię i Nazwisko:, Numer telefonu: i Adres e- mail. W ostatnim polu Pytania/uwagi: należy wkleić skopiowane dane rejestracyjne. Można to zrobić poprzez skopiowanie danych rejestracyjnych z programu MaxiEcu, a następnie klikając prawym przyciskiem myszki na polu tekstowym i wybrać opcję wklej. Wysłanie zgłoszenia należy potwierdzić klikając na wyślij formularz. W odpowiedzi zwrotnej na podany adres zostanie wysłana licencja z kluczami, który należy wpisać w polu Klucz zakładki rejestracja programu w programie MaxiEcu. Procedurę tę opisano w Punktach 3.2, oraz

18 3.2 Rejestracja z przypisaniem do interfejsu Jeżeli klucz został już wygenerowany, nie jest wymagane kolejne generowanie klucza, oraz przesyłanie danych rejestracyjnych, wystarczy wtedy wpisać gotowy klucz licencyjny do oprogramowania. Jeżeli jednak klucz nie został wygenerowany, lub z pewnych powodów nie jest on już aktywny (np. zmiana systemu operacyjnego), proszę przesłać dane rejestracyjne, co opisane jest w punkcie Przed uruchomieniem programu MaxiEcu należy podłączyć interfejs diagnostyczny do portu usb. Następnie po wejściu do ekranu rejestracyjnego (należy kliknąć ikonę ze znakiem zapytania, a następnie przycisk z ikoną klucza), należy zaznaczyć opcję Licencja powiązana z interfejsem (opartym na FTDI). Uwaga w górnym prawym rogu okienka powinien pojawić się 8 znakowy numer interfejsu diagnostycznego zaznaczony czerwona elipsą na obrazku poniżej, jeżeli dany numer nie pojawi się, należy kliknąć na przycisk Odśwież USB, lub sprawdzić poprawność instalacji sterowników. Należy podać nazwę użytkownika oraz . Oraz wprowadzić 3 klucze o długości odpowiednio: 8, 8 i 40 znaków zgodnie z otrzymaną licencja. Rejestrację należy potwierdzić przyciskiem OK. Po poprawnym przyjęciu danych szare ikony marek w głównym oknie programu zmienią grafikę informując jakie marki zostały wykupione. Poniżej przykładowy wycinek licencji pokazujący w jaki sposób należy wprowadzać klucze licencyjne do okna Rejestracja programu. W przypadku starszych licencji z pojedynczym kluczem, należy go wprowadzić do pola dla klucza 3, pozostawiając pole klucz 1 oraz klucz 2 puste. 18

19 3.3 Rejestracja z przypisaniem do komputera Jeżeli klucz został już wygenerowany, nie jest wymagane kolejne generowanie klucza, oraz przesyłanie danych rejestracyjnych, wystarczy wtedy wpisać gotowy klucz licencyjny do oprogramowania. Jeżeli jednak klucz nie został wygenerowany, lub z pewnych powodów nie jest on już aktywny (np. zmiana systemu operacyjnego), proszę przesłać dane rejestracyjne, co opisane jest w punkcie Po wejściu do ekranu rejestracyjnego, należy zaznaczyć opcję Licencja powiązana z komputerem. Należy podać nazwę użytkownika oraz , oraz wprowadzić 3 klucze o długości odpowiednio: 8, 8 i 32 znaków zgodnie z otrzymaną licencja. Rejestrację należy potwierdzić przyciskiem OK. Po poprawnym przyjęciu danych szare ikony marek w głównym oknie programu zmienią grafikę informując jakie marki zostały wykupione. Poniżej przykładowy wycinek licencji pokazujący w jaki sposób należy wprowadzać klucze licencyjne do okna Rejestracja programu. 19

20 4. Aktualizacja oprogramowania oraz interfejsu MPM-COM 4.1 Aktualizacja oprogramowania W celu aktualizacji oprogramowania należy pobrać ze strony najnowszą pełną wersję oprogramowania. Zalecamy, aby możliwie często aktualizować program, co pozwala na poprawę jakości jego działania, oraz zabezpiecza użytkownika przed występowaniem poprawionych już w programie błędów. Pliki znajdują się na dole strony zakładki pobierz. Pobraną wersję oprogramowania MaxiEcu 2.0 należy ponownie zainstalować nadpisując na wcześniej zainstalowany program. Zalecane jest ponowna instalacja bez odinstalowania poprzedniej wersji programu MaxiEcu 2.0 w tej samem lokalizacji, co pierwotna instalacja. W tym celu należy postępować zgodnie z punktem 1.2 niniejszej instrukcji. Ponadto oprogramowanie MaxiEcu automatycznie sprawdza zgodność wersji oprogramowania interfejsu (firmware) i wyświetla komunikat o aktualizacji przy niezgodności wersji oprogramowania aktualnie zainstalowanej w interfejsie diagnostycznym. Możliwe jest również ręczne aktualizowanie interfejsu. Poniżej zostaną przedstawione obie metody. W przypadku, gdy aktualizacja zakończy się niepowodzeniem zaleca się wykonanie ponownie aktualizacji metodą ręczną (opisaną dalej). Jeżeli problem nie zostanie rozwiązany proszę napisać wiadomość do naszego działu technicznego (zakładka kontakt, strony MaxiEcu.com). Uwaga: Podczas aktualizacji zaleca się użycie łącza przewodowego usb. 20

21 4.2 Metoda automatyczna Pierwsza metoda aktualizacji następuje przy próbie połączenia z pojazdem. Jeśli wyświetli się komunikat z zapytaniem o aktualizację to zalecane jest jego zatwierdzenie. Po zatwierdzeniu rozpocznie się proces aktualizacji i wyświetli się okno z postępem ładowania. Jeśli odmówimy aktualizacji program będzie kontynuował proces komunikacji z wybranym sterownikiem pojazdu. Po poprawnie wykonanej aktualizacji wyświetli się jej potwierdzenie. Jeśli jednak aktualizacja zakończy się niepowodzeniem, zaleca się ponowne uruchomienie aktualizacji ręcznie. 21

22 4.3 Metoda ręczna Drugą metodą aktualizacji jest ręczne uruchomienie procesu aktualizacji. W tym celu w oknie programu MaxiEcu należy kliknąć przycisk ustawienia, a następnie przycisk z ikonką trzech kół zębatych. W przypadku gdy wersja oprogramowania interfejsu jest zgodna pojawi się informacja poniżej. Jeżeli wersja oprogramowania interfejsu jest niezgodna pojawi się okno poniżej w którym należy zatwierdzić aktualizacje przyciskiem OK. Następnie wyświetli się okno postępu ładowania programu, po którym wyświetli się okno informujące o wyniku aktualizacji. 22

23 4.4 Wymuszony tryb aktualizacji Jeżeli wystąpiły problemy podczas aktualizacji lub interfejs został przypadkowo odłączony od źródła zasilania lub portu usb, co poskutkowało uszkodzeniem interfejsu można wymusić ponowną aktualizacje interfejsu. Uwaga!! Aktualizacje należy rozpocząć po około 1 minucie po wpięciu interfejsu do portu usb. W tym celu w ustawieniach łączenia należy ustawić Połączenie USB zgodnie z punktem 2.1 Konfiguracja połączenia przewodowego przez USB, a następnie wykonać metodę ręcznej aktualizacji oprogramowania interfejsu zgodnie z punktem 4.2. Przy prawidłowej konfiguracji pojawi się komunikat widoczny poniżej, należy go zatwierdzić aktualizacje interfejsu przyciskiem Yes. Po poprawnym nawiązaniu komunikacji z interfejsem pojawi się okno postępu aktualizacji oprogramowania, oraz informacja o prawidłowo przeprowadzonej aktualizacji. Jeżeli aktualizacja przebiegnie z błędem należy powtórzyć wymuszony tryb aktualizacji, przy czym należy odłączyć interfejs na 10 sekund od portu usb, oraz odczekać około 1minute przed ponowną próbą aktualizacji interfejsu. Jeżeli problem będzie się powtarzał należy skontaktować się z sprzedawcą. 23

24 5. Korzystanie z programu Oprogramowanie MaxiEcu 2.0 posiada dwie główne funkcje dostępne dla wszystkich marek obsługiwanych pojazdów oraz dwie dodatkowe dla wybranych marek pojazdów. Pierwszą z nich jest odczytanie i kasowanie kodów usterek z sterowników pojazdu. Drugą opcją jest odczyt parametrów bieżących, który umożliwia cykliczne odczytywanie wybranych parametrów lub grupy parametrów. Dodatkowo po wykonanych pomiarach możliwe jest ich eksportowanie. Pierwszą dodatkową funkcją dostępną w wybranych markach i modelach pojazdów jest funkcja testowania urządzeń wykonawczych. Umożliwia ona wymuszenie włączenia niektórych elementów pojazdu. Możliwe jest dzięki temu sprawdzenie urządzeń, które uruchamiają się automatycznie jak i takich, które uruchamiane poprzez polecenie użytkownika pojazdu. Dzięki temu możliwe jest sprawdzenie czy nieprawidłowe działanie urządzenia jest spowodowane uszkodzeniem samego urządzenia wykonawczego lub elementu sterującego takiego jak czujnik, przycisk lub przełącznik. Trzeba jednak pamiętać ze uszkodzeniu może ulec również sterownik, który może nie posiadać skomplikowanej diagnostyki prawidłowej pracy wejść i wyjść. Drugą dodatkową funkcją programu jest możliwość zmiany ustawień oraz konfiguracja sterowników pojazdu, co wymaga również odpowiedniej wiedzy technicznej. Po poprawnie wykonanej rejestracji i konfiguracji, można przejść do diagnostyki pojazdu. Kolejne podpunkty przedstawiają instrukcję połączenia się z sterownikiem pojazdu, odczyt kodów usterek wraz z opisem i możliwością ich skasowania, odczyt parametrów bieżących, eksportowanie odczytanych parametrów oraz test urządzeń wykonawczych. Uwaga: Należy pamiętać o kolejności podłączenia interfejsu diagnostycznego przed uruchomieniem oprogramowania MaxiEcu 2.0. Najpierw powinno się podłączać interfejs do komputera (laptopa), następnie uruchomiać program MaxiEcu, a następnie podłączać interfejs do pojazdu. W przeciwnym wypadku interfejs będzie niewidoczny dla programu. 24

25 5.1 Komunikat stanu napięcia na złączu diagnostycznym. Komunikat wyświetlający się przed próbą połączenia ma na celu wykazanie ewentualnej nie poprawności technicznej ze strony samochodu. Komunikat zostanie wyświetlony gdy napięcie zasilania w złączu diagnostycznym jest mniejsze niż 10,5 [V]. Po uzyskaniu połączenia aktualny stan napięcia zostanie wyświetlony w górnym prawym rogu. 25

26 5.2 Łączenie z sterownikiem pojazdu Podstawowe informacje W celu nawiązania połączenia z sterownikiem w pierwszym kroku należy wybrać producenta pojazdu. W poniższym przykładzie będzie to pojazd marki Renault. Po wybraniu samego producenta wyświetlą się wszystkie sterowniki, wszystkich modeli samochodów, z jakimi można się połączyć. W celu ułatwienia znalezienia odpowiednich sterowników możliwe jest filtrowanie sterowników według wybranych kryteriów: Model pojazdu, rok produkcji oraz system, do którego należy sterownik. 26

27 W naszym przypadku będzie to Megane II z 2005 roku, a wybrany system to System bezpieczeństwa. W tym celu ustawiamy odpowiedni filtr, zaznaczamy sterownik, z którym chcemy się połączyć i klikamy na przycisk z ikonką dwóch skierowanych do siebie strzałek. Po nawiązaniu komunikacji z wybranym systemem wyświetlą się informacje o sterowniku. 27

28 5.2.2 Komunikaty informacyjne W przypadku utraty komunikacji z interfejsem, pojawi się komunikat widoczny poniżej, powody takiego komunikatu związane są z odłączeniem interfejsu od portu USB lub utrata komunikacji po łączu bezprzewodowym. Jeżeli w komunikacji z sterownikiem występują błędy pojawi się komunikat poniżej. Powody takiego komunikatu związane są z: - Błędnym podłączeniem interfejsu do złącza diagnostycznego. - Niskim napięciem zasilania w instalacji elektrycznej pojazdu. - Zaśniedziałe styki w złączu diagnostycznym lub instalacji elektrycznej pojazdu. Gdy zdecydujemy się na próbę ponownego połączenia, zaś komunikacja z sterownikiem nie zostanie nawiązana poprawnie pojawi się okno widoczne poniżej. Po naciśnięciu przycisku OK oprogramowanie wyjdzie z sesji diagnostycznej. 28

29 Oprogramowanie posiada funkcje samo diagnozy przez co w okienkach ostrzegawczych mogą pojawić sie przyczyny utraty komunikacji ze sterownikiem. 5.3 Zamykanie komunikacji z sterownikiem W celu rozłączenia się z sterownikiem, należy kliknąć przycisk z ikonką. Przed rozłączeniem się z sterownikiem należy zakończyć pomiar parametrów bieżących, w przeciwnym wypadku opcja zamknięcia komunikacji będzie nie aktywna 5.4 Odczyt i usuwanie usterek Po wykonanym połączeniu z sterownikiem należy przełączyć zakładkę na odczyt usterek. W tym celu należy kliknąć przycisk z ikonką!. Po przełączeniu na zakładkę odczytu usterek należy odświeżyć listę usterek. Służy do tego przycisk z dwoma białymi strzałkami na zielonym tle. Klikając na przycisk z ikonką, możliwe jest kasowanie historii błędów, celu powrotu do informacji o sterowniku, należy kliknąć przycisk z ikonką. Natomiast w celu rozłączenia się z sterownikiem, należy kliknąć przycisk z ikonką. 29

30 5.5 Automatyczne skanowanie pojazdu. Po wybraniu modelu i roku produkcji samochodu, podświetla nam się ikona lupy która pozwala na przeskanowanie wszystkich systemów wyświetlonych na liście (przykład poniżej). W przypadku gdy nie wybierzemy silnika wyświetli się nam komunikat. Gdy silnik został wybrany a my przystępujemy do skanowania czeka nas okno dialogowe z zapytaniem o usunięciu usterek. W przypadku potwierdzenia przyciskiem Yes, program sprawdzi występowanie usterek, usunie je i sprawdzi ponownie czy nadal występują co będzie można sprawdzić w raporcie końcowym. Po wykonanym skanowaniu dostajemy do dyspozycji raport, więcej informacji o zarządzaniu raportem znajdziemy w punkcie oraz

31 5.6 Odczyt parametrów bieżących Informacje podstawowe Po wykonanym połączeniu z sterownikiem należy przełączyć się na widok parametrów bieżących. W tym celu należy kliknąć przycisk z ikonką. Teraz możemy zaznaczyć interesujące nas parametry klikając na ikonę po lewej stronie nazwy parametry. Przyciskiem możemy zaznaczyć wszystkie parametry które mają być odczytywane. Przyciskiem możemy odznaczyć wszystkie zaznaczone parametry. Przyciskiem możemy odwrócić zaznaczenie parametrów. Ikoną aparatu rozpoczynamy odczyt parametrów bieżących z sterownika. 31

32 5.6.2 Dodatkowe wskaźniki Dodatkowo istnieje możliwość wyświetlenia dużego i czytelnego z większej odległości wskaźnika tekstowego. Wyświetla on wybrany parametr w oddzielnym oknie. Możliwe jest jednoczesne otwarcie wielu wskaźników tekstowych. W celu otwarcia nowego okna z wartością należy w polu wyświetlania wartości kliknąć prawym przyciskiem myszki. Koniecznie musi być to miejsce wyświetlania wartości parametru. Następnie kliknąć normalnie (lewym przyciskiem myszki). Otworzone okno z wskaźnikiem tekstowym wygląda następująco. 5.7 Zapisywanie i eksportowanie pomiarów Po rozłączeniu się z sterownikiem po wykonanych pomiarach, na dole ekranu wyświetlana jest ilość odczytanych parametrów oraz liczba ich pomiarów. W celu zapisania wyników należy kliknąć przycisk z ikoną dyskietki. W ten sposób zapisany zostanie plik programu MaxiEcu z rozszerzeniem.lmxc. 32

33 Ponowne ich otworzenie możliwe jest poprzez kliknięcie przycisku z ikonką folderu na głównym oknie. Następnie należy kliknąć na przycisk z ikonką otwierania. Zarejestrowane dane można również wyeksportować do pliku XML. Którego podgląd jest dostępny w programie obsługującym arkusze kalkulacyjne (np. MS Excel). Podgląd zapisanych danych możliwy jest również w pliku tekstowym (np. Notatnik), jednak jest to bardzo utrudnione ze względu na format zapisu pliku XML. W celu eksportowania danych należy kliknąć przycisk z ikonką zagiętej kartki. W przypadku otworzenia wcześniej zapisanych danych okno wygląda następująco. W celu eksportowania danych należy tak samo jak w przypadku danych zarejestrowanych kliknąć przycisk z ikonką zagiętej kartki. 33

34 W oknie programu wyświetli się lista zarejestrowanych pomiarów. Korzystając z przycisków na górze okna, możliwa jest zmiana kolejności eksportowanych danych w pliku, zaznaczanie i odznaczanie wszystkich elementów oraz zamiana zaznaczenia. Ponadto możliwe jest ręczne zaznaczanie eksportowanych parametrów na liście, poprzez klikanie na niezaznaczony lub zaznaczony kwadrat przy parametrze. Po wybraniu zapisywanych parametrów należy kliknąć na ikonkę z dyskietką w celu eksportu danych (zapisu do pliku XML). 34

35 5.8 Testy urządzeń wykonawczych Po wykonanym połączeniu z sterownikiem należy przełączyć się na widok testów. W tym celu należy kliknąć przycisk z ikonką żarówki. Następnie należy zaznaczyć element, który chce się przetestować. W naszym przypadku będzie to wentylator chłodnicy. Następnie należy kliknąć na przycisk z strzałką skierowaną w dół na zielonym tle 35

36 Ukaże nam się nowe okno z przyciskami włącz, wyłącz i wyjdź. Możliwe jest włączanie i wyłączanie elementu korzystając z tych przycisków. W przypadku wentylatora możliwe jest sprawdzenie działania poprzez słuchanie lub patrzenie czy wentylator zaczął się obracać po kliknięciu przycisku z napisem Włącz. Po zakończeniu należy zamknąć okno klikając przycisk z napisem Wyjdź. W celu powrotu do informacji o sterowniku, należy kliknąć przycisk z ikonką litery 'i'. Natomiast w celu rozłączenia się z sterownikiem, należy kliknąć przycisk z ikonką dwóch przeciwnie skierowanych strzałek. Po rozłączeniu sterownik automatycznie przejmie kontrole nad testowanymi urządzeniami. 36

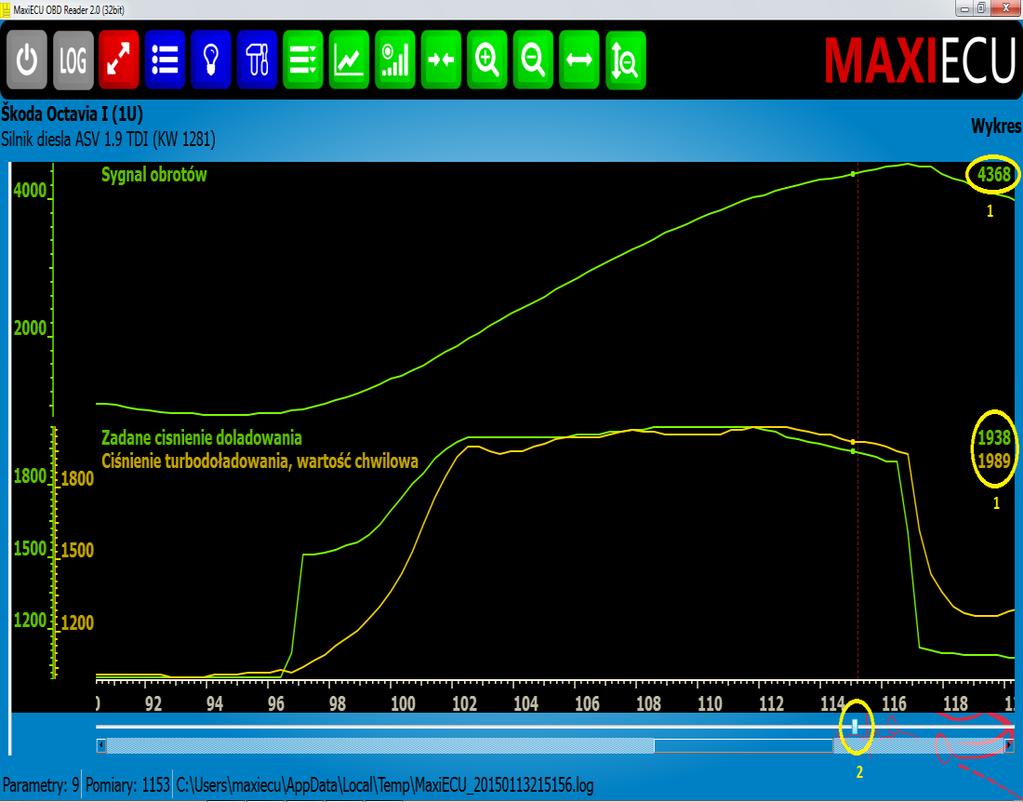

37 5.9 Wykresy Oprogramowanie umożliwia przedstawienia danych pomiarowych na wykresach w trybie online, czyli w momencie, gdy nawiązana jest komunikacja z sterownikiem lub w trybie offline, w którym dane pomiarowe zostały wcześniej zapisane na dysku Odczyt w trybie online W celu przedstawienia danych pomiarowych na wykresach w trybie online należy po nawiązaniu komunikacji z sterownikiem wybrać przycisk Wykres Wybór parametrów Pojawi się okno z wyborem parametrów, program umożliwia przedstawienie trzech osobnych wykresów, na których można przedstawić maksymalnie cztery parametry. Przy wyborze parametrów, jeżeli to możliwe, należy wybierać parametry z tego samego zestawu lub grupy, takie postępowanie przyczynia się do uzyskania dokładniejszych pomiarów. 37

38 Po wybraniu interesujących parametrów klikamy na przycisk, Następnie klikamy na przycisk w celu rozpoczęcia rysowania wykresu. Przesuwając markerem (patrz wykres numer 2) po osi X można odczytywać dokładną wartość parametrów. Wartość parametrów są wyświetlane po prawej stronie (patrz wykres numer 1). Wykres powyżej przedstawia pomiar pracy turbosprężarki jak widać parametr Ciśnienie turbodoładowania, wartość chwilowa nie odbiega znacząco parametru Zadane ciśnienie doładowania a więc można uznać, iż turbosprężarka pracuje poprawnie. Opis przycisków wykresu: - Przybliż maksymalnie przybliża maksymalnie oś X - Przybliż przybliża oś X - Oddal oddala oś X - Oddal maksymalnie oddala maksymalnie os X - Zoom Y automatyczne ustalenie maksymalnych wartości na osiach Y 38

39 Dostosowywanie skali odczytywanych parametrów na osi Y: W celu ułatwienia odczytania dokładnych wartości na osi Y należy kliknąć prawym przyciskiem, myszy w okolice osi Y, z utworzonego menu wybrać domena użytkownika Następnie w pojawiającym się oknie wybrać odpowiednie wartości parametrów (np. wartość minimalną i maksymalną), oraz zatwierdzić je przyciskiem OK 39

40 Odczyt w trybie offline W celu przedstawienia zapisanych parametrów na wykresach należy, po uruchomieniu oprogramowania otworzyć wcześniej zapisany plik z pomiarami. Aby otworzyć plik z pomiarami należy kliknąć na przycisk Plik, a następnie na przycisk Otwórz. Po otwarciu wcześniej zapisanego pliku z pomiarami klikamy na przycisk Wykres pojawi się okno z wyborem parametrów. Po wybraniu interesujących parametrów klikamy na przycisk, Następnie klikamy na przycisk w celu rozpoczęcia rysowania wykresu. 40

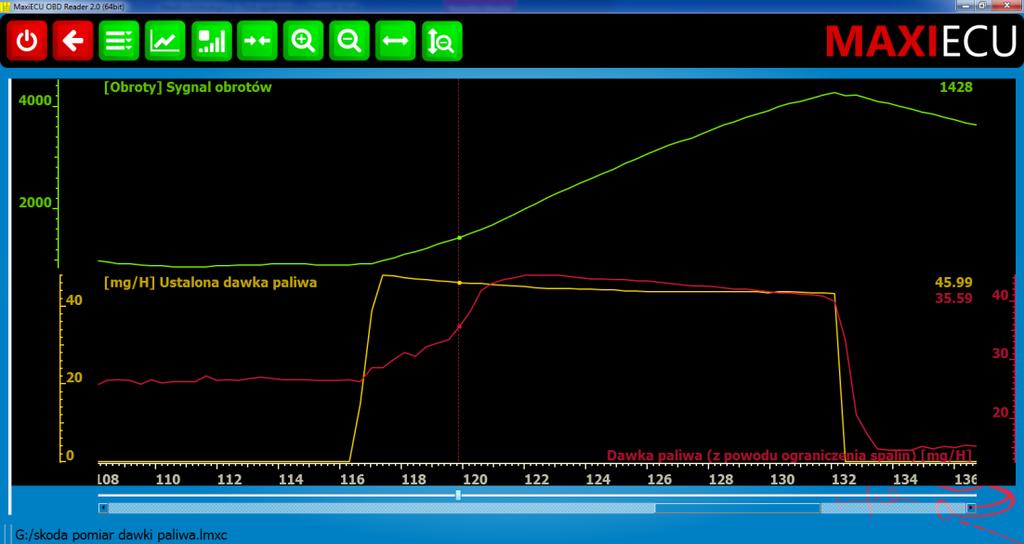

41 Poniżej przykładowy wykres w trybie offline. Powyższy wykres przedstawia dawkowanie paliwa, na podstawie wykresu można w łatwy sposób zdiagnozować działanie czujnika MAF (przepływomierz powietrza), porównując parametr Ustalona dawka paliwa z parametrem Dawka paliwa ( z powodu ograniczenia spalin) Generowanie raportów diagnostycznych Oprogramowanie umożliwia tworzenie raportów diagnostycznych. Po wykonanym połączeniu ze sterownikiem, ewentualnym kasowaniu błędów, wykonaniu testów itp. (opisywanych we wcześniejszych rozdziałach), należy rozłączyć się ze sterownikiem klikając przycisk oznaczony ikonką dwóch przeciwnie skierowanych strzałek. 41

42 Następnie użyć przycisku zapisz jako, oznaczonego symbolem dyskietki na zielonym, tle, następnie należy uzupełnić pola tekstowe danymi dotyczącymi badanego pojazdu, oraz potwierdzenie ich przyciskiem OK. W pojawiającym się oknie należy wybrać miejsce gdzie zostanie zapisany plik (można wybrać dowolne), następnie należy wybrać nazwę dla pliku (można nazwać dowolnie), oraz skorzystać z klawisza zapisz. 42

43 Po wybraniu przycisku raport, możliwe będzie przeglądanie raportu diagnostycznego, oraz dalsze zapis do formatu PDF, drukowanie, oraz podgląd wydruku (opisane we kolejnych rozdziałach). Za pomocą suwaka umieszczonego po prawej stronie możliwe jest przeglądanie całości wygenerowanego raportu. Jeżeli chcemy, aby protokół uzupełniany był automatycznie danymi takimi jak, adres, czy nazwa firmy należy musimy uzupełnić dane użytkownika, informację jak to zrobić znajdziesz w rozdziale: Tworzenie profilu użytkownika 43

44 Eksportowanie raportu do formatu PDF W celu wyeksportowania raportu do formatu PDF należy kliknąć przycisk Eksport PDF, oznaczony ikoną dyskietki z napisem PDF, na zielonym tle. W pojawiającym się oknie należy wybrać lokalizację zapisu pliku (dowolnie), oraz wybrać nazwę pliku (również dowolnie), oraz kliknąć przycisk zapisz. 44

45 Podgląd i drukowanie raportu diagnostycznego W celu dokonania podglądu wydruku należy kliknąć przycisk podgląd, oznaczony symbolem, oka na zielonym tle. Pojawi się okno podglądu wydruku, które możemy zamknąć klikając na krzyżyk na czerwonym tle, znajdujące się w prawym górnym rogu. W celu wydrukowania okna diagnostycznego należy kliknąć przycisk drukuj, oznaczony symbolem drukarki na zielonym tle. 45

46 W pojawiającym się oknie należy wybrać drukarkę (gdyby drukarka nie była znaleziona należy kliknąć przycisk znajdź drukarkę ), wybrać ilość drukowanych kopii, zakres stron, następnie wciskamy przycisk drukuj. 46

47 6. Rejestrowanie i zgłaszanie błędów Jeżeli podczas korzystania z oprogramowania napotykacie Państwo nieprzemijający brak komunikacji z sterownikami samochodu lub inny problem, należy skontaktować się z producentem oprogramowania MaxiEcu. W tym celu należy zacząć od zarejestrowania błędów, które występują. Do rejestrowania wykonywanych operacji w programie służy wewnętrzna opcja programu LOG. W celu jej włączenia, należy po wybraniu sterownika kliknąć na ikonkę z napisem LOG. Po kliknięci napis LOG powinien zmienić kolor z białego na żółty. To oznacza, że opcja rejestrowania błędów jest włączona. Gdy opcja LOG jest włączona, należy spróbować nawiązać komunikację z wybranym sterownikiem. W tym celu należy kliknąć na przycisk z ikonką dwóch skierowanych do siebie strzałek. 47

48 Podczas próby nawiązania połączenia wyświetli się komunikat o nieudanym nawiązaniu połączenia z sterownikiem Jeżeli błąd jest innego rodzaju np. problem z kasowaniem błędów, błędny odczyt danych itp., należy po połączeniu się z danym sterownikiem wykonać niepoprawnie działającą funkcje, zamknąć połączenie z sterownikiem i postępować według instrukcji poniżej. Pliki z zarejestrowanymi błędami automatycznie zapiszą się w lokalizacji C:\Users\ Nazwa_Użytkownika \AppData\Local\Temp. Aby otworzyć folder z plikami należy w eksploratorze systemu Windows na pasku adresu napisać %Temp% i zatwierdzić przyciskiem Enter. 48

49 W tym folderze znajdują się utworzone pliki. Wysyłane pliki należy najpierw skompresować. W tym celu należy zaznaczyć pliki MaxiEcu, kliknąć prawym przyciskiem myszy na zaznaczone pliki, rozszerzyć opcje wyślij do i wybrać folder skompresowany (zip). 49

50 Utworzony plik archiwum ZIP domyślnie będzie miał nazwę jednego z skompresowanych plików. Lepiej jednak jest, jeśli zostanie on nazwany, jako nazwa programu MaxiEcu z dopisaniem jego wersji, opisem, co zawiera folder oraz modelem pojazdu, z którym występują problemy. W naszym przypadku będzie to MaxiEcu_20 logi Megane II. Pliki należy przesłać poprzez formularz dostępny na stronie w zakładce kontakt. Na stronie z formularzem kontaktowym w polu Pytanie dotyczy: należy wybrać Program MaxiEcu, a w polu Jestem użytkownikiem: wybrać również Program MaxiEcu. Następnie wypełnić pozostałe pola własnymi danymi: Imię i Nazwisko:, Numer telefonu: i Adres . W ostatnim polu Pytania/uwagi: należy krótko opisać problem (np. brak połączenia z systemem bezpieczeństwa w Renault Megane II z 2005 roku, połączenia z innymi sterownikami są możliwe). Następnie należy dołączyć plik z logami. W tym celu należy kliknąć na przycisk obok opisu Dołącz załącznik z napisem Wybierz. 50

51 W celu szybkiego znalezienia pliku, najlepiej jest wpisać w polu Nazwa pliku: formułę %temp% i zatwierdzić przyciskiem enter. Następnie z listy elementów wybrać szukany folder skompresowany. Po zaznaczeniu pliku, należy załączyć plik klikając na przycisk z napisem Otwórz. Możliwe ze plik zostanie dodany, a okno zamknięte po dwukrotnym szybkim kliknięciu na plik z logami. 51

52 Po dodaniu pliku przycisk z napisem Wybierz zmieni swój napis na ścieżkę dostępu do pliku. Jednak nie będzie ona taka sama, w jakiej wybraliśmy plik, tylko inna, w której chwilowo przechowywany jest plik. Wysłanie zgłoszenia należy potwierdzić klikając na wyślij formularz. 52

53 7. Najczęściej spotykane problemy 7.1 Program MaxiEcu nie chce się uruchomić 7.2 Brak możliwości połączenia się z modułem pojazdu 7.3 Brak możliwości połączenia się poprzez interfejs bluetooth 7.4 Brak portów komunikacji w konfiguracji programu MaxiEcu 7.5 Komunikat Opcja dostępna po wykupieniu licencji 7.6 Komunikat Dane nie są poprawne 7.7 Błędy przy próbie połączenia lub przy odczycie parametrów 7.8 Niewidoczne wartości parametrów bieżących 7.9 Problem komunikacje poprzez łącze bezprzewodowe WiFi 7.10 Dlaczego ikony marek w głównym oknie mają szarą grafikę 7.1 Program MaxiEcu nie chce się uruchomić Jeśli podczas uruchamiania programu wyskakuje komunikat: Nie można uruchomić aplikacji, ponieważ jej konfiguracja równoczesna jest niepoprawna. Więcej szczegółów można znaleźć w dzienniku zdarzeń aplikacji lub przy użyciu narzędzia wiersza poleczenia sxtrace.exe. W przypadku systemu w angielskiej wersji językowej: The application has to start because its side-by-side configuration is incorrect. Please see the application event log or use the command-line sxtrace.exe tool for more detail. Należy zainstalować biblioteki vcredist_x64.exe w przypadku wersji 64 bitowej systemu Windows lub vcredist_x86.exe w przypadku 32 bitowej wersji systemu Windows. Biblioteki znajdują się na płycie CD z programem, na stronie oraz 53

54 7.2 Brak możliwości połączenia się z sterownikiem pojazdu Jeśli próba połączenia z sterownikiem w pojeździe kończy się niepowodzeniem należy sprawdzić czy został wybrany port komunikacji w programie MaxiEcu. Należy przeprowadzić konfigurację zgodnie z punktem 3 niniejszej instrukcji. Jeśli błąd występuje tylko w wybranych sterownikach, należy uaktualnić oprogramowanie zgodnie z punktem 4 tej instrukcji, gdy aktualizacja nie rozwiąże problemu to należy zarejestrować problem zgodnie z punktem 6 i skontaktować się z producentem oprogramowania. 7.3 Brak możliwości połączenia się poprzez interfejs bluetooth Jeśli w przypadku korzystania z komunikacji bezprzewodowej bluetooth nie można nawiązać komunikacji z interfejsem, powodem może być nieprawidłowe sparowanie urządzenia bluetooth. Najczęstszym błędem jest parowanie interfejsu diagnostycznego i komputera bez kodu parowania lub z automatycznym dobraniem kodu parowania. W takim przypadku należy ponownie skonfigurować połączenie bluetooth zgodnie z punktem 3.1 niniejszej instrukcji. W przypadku interfejsu ELM327 i MPM-COM sprzedawanych przez firmę Mari kod parowania ma postać: W przypadku innych interfejsów lub innego pochodzenia możliwe jest ze posiadają one inny kod parowania. 7.4 Brak portów komunikacji w konfiguracji programu MaxiEcu Jeśli nie ma możliwości wybrania w programie portu komunikacyjnego z interfejsem diagnostycznym należy sprawdzić czy zostały zainstalowane sterowniki (w przypadku połączenia przewodowego) i zostały przydzielone porty komunikacji, lub zostało skonfigurowane połączenie bezprzewodowe wraz z przydzieleniem portów komunikacji bezprzewodowej. Sprawdzenie zainstalowanych sterowników można wykonać postępując zgodnie z punktem niniejszej instrukcji. W przypadku braku zainstalowanych sterowników należy zainstalować je postępując zgodnie z punktem niniejszej instrukcji. Natomiast sposób konfiguracji połączenie bezprzewodowego Bluetooth został opisany w punkcie 3.1 niniejszej instrukcji. Uwaga: Należy pamiętać o kolejności podłączenia interfejsu diagnostycznego przed uruchomieniem oprogramowania MaxiEcu 2.0. W przeciwnym wypadku interfejs będzie niewidoczny dla programu. 54

55 7.5 Komunikat Opcja dostępna po wykupieniu licencji Jeśli wyświetli się komunikat z informacją Opcja dostępna po wykupieniu licencji : Komunikat oznacza, że użytkownik próbuje uruchomić diagnostykę marki pojazdu, na którą licencji nie wykupił. W celu odblokowania dostępu należy wykupić licencję na kolejne marki pojazdu, aby tego dokonać skontaktuj się z producentem oprogramowania. 7.6 Komunikat Dane nie są poprawne Jeśli podczas generowania klucza lub rejestracji oprogramowania wyświetli się komunikat z informacją Dane nie są poprawne. Proszę je sprawdzić i poprawić : Komunikat oznacza, że użytkownik próbuje podać niepoprawny klucz lub wcale go nie podaje. Zdarza się to podczas pierwszej rejestracji produktu, gdy użytkownik generuje dane a następnie wciska przycisk OK jeszcze zanim otrzyma klucz aktywacyjny. W takim przypadku należy kliknąć przycisk Anuluj, następnie poczekać na otrzymanie klucza i ponownie uruchomić program w celu jego wpisania. 7.7 Błędy przy próbie połączenia lub przy odczycie parametrów Jeśli podczas korzystania z programu wyświetlane są między innymi takie błędy jak: niepoprawne dane; występują problemy z połączeniem ze sterownikiem pojazdu; błędne opisy lub ich brak; prosimy o sprawdzenie aktualności zainstalowanej wersji oprogramowania. Jeśli jest nieaktualna należy ją zaktualizować postępując zgodnie z punktem 4 niniejszej instrukcji. Jeśli w aktualnej wersji programu znajdują się wymienione błędy prosimy o kontakt za pośrednictwem formularza kontaktowego na stronie się w zakładce kontakt. 55

56 7.8 Niewidoczne wartości parametrów bieżących Przy pierwszym uruchomieniu oprogramowania szerokość kolumn przyjmuje określoną wartość co powoduje że w niektórych miejscach mogą one nie wyświetlać poprawnie całego tekstu. Oczywiście szerokość tą możemy dopasowywać do wyświetlanych informacji rozciągając kolumnę tzn. łapiąc myszką w miejscu zaznaczonym jaśniejszym kolorem elipsy a następnie przeciągając według potrzeb. 7.9 Problem komunikacje poprzez łącze bezprzewodowe WiFi Okno powyżej przedstawia przykładowe okno konfiguracji karty sieciowej wifi, w przypadku problemów z łącznością bezprzewodową należy odznaczyć opcje Zezwalaj komputerowi na wyłączenie tego urządzenia w celu oszczędzania energii, jeżeli w właściwościach karty sieciowej nie znajdziemy opisanej opcji, to należy ją wyszukać w zakładce Zaawansowane. 56

57 7.10 Dlaczego ikony marek w głównym oknie mają szarą grafikę Jest to informacja iż dana marka nie została wykupiona, w celu odblokowania marki należy skontaktować się ze sprzedawcą powrót do spisu treści 57
