Szczególne środki ostroŝności

Transkrypt

1 INSTRUKCJA MONTAśU

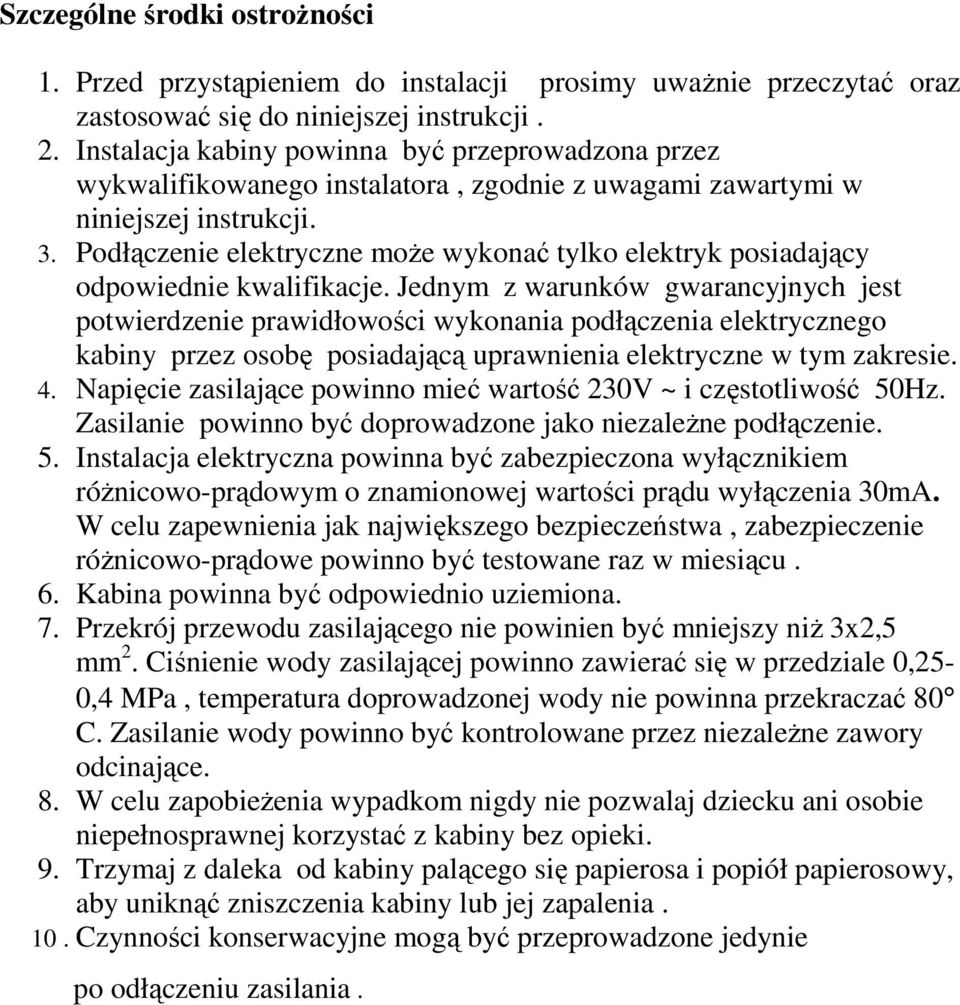

2 Szczególne środki ostroŝności 1. Przed przystąpieniem do instalacji prosimy uwaŝnie przeczytać oraz zastosować się do niniejszej instrukcji. 2. Instalacja kabiny powinna być przeprowadzona przez wykwalifikowanego instalatora, zgodnie z uwagami zawartymi w niniejszej instrukcji. 3. Podłączenie elektryczne moŝe wykonać tylko elektryk posiadający odpowiednie kwalifikacje. Jednym z warunków gwarancyjnych jest potwierdzenie prawidłowości wykonania podłączenia elektrycznego kabiny przez osobę posiadającą uprawnienia elektryczne w tym zakresie. 4. Napięcie zasilające powinno mieć wartość 230V ~ i częstotliwość 50Hz. Zasilanie powinno być doprowadzone jako niezaleŝne podłączenie. 5. Instalacja elektryczna powinna być zabezpieczona wyłącznikiem róŝnicowo-prądowym o znamionowej wartości prądu wyłączenia 30mA. W celu zapewnienia jak największego bezpieczeństwa, zabezpieczenie róŝnicowo-prądowe powinno być testowane raz w miesiącu. 6. Kabina powinna być odpowiednio uziemiona. 7. Przekrój przewodu zasilającego nie powinien być mniejszy niŝ 3x2,5 mm 2. Ciśnienie wody zasilającej powinno zawierać się w przedziale 0,25-0,4 MPa, temperatura doprowadzonej wody nie powinna przekraczać 80 C. Zasilanie wody powinno być kontrolowane przez niezaleŝne zawory odcinające. 8. W celu zapobieŝenia wypadkom nigdy nie pozwalaj dziecku ani osobie niepełnosprawnej korzystać z kabiny bez opieki. 9. Trzymaj z daleka od kabiny palącego się papierosa i popiół papierosowy, aby uniknąć zniszczenia kabiny lub jej zapalenia. 10. Czynności konserwacyjne mogą być przeprowadzone jedynie po odłączeniu zasilania.

3 Dziękujemy za wybór naszego produktu. Przed przystąpieniem do korzystania z kabiny prosimy o uwaŝne zapoznanie się z instrukcją oraz wykonanie montaŝu zgodnie z zawartymi w niej wskazówkami. Widok ogólny MontaŜ główny MontaŜ brodzika MontaŜ ścian bocznych MontaŜ ścian bocznych tylnych MontaŜ panelu tylniego MontaŜ osprzętu oraz dachu Podłączenie przewodów elektrycznych i wodnych Panel kontrolny MontaŜ drzwi rozsuwanych Zakończenie montaŝu Konserwacja/Uwagi

4 1. WIDOK OGÓLNY

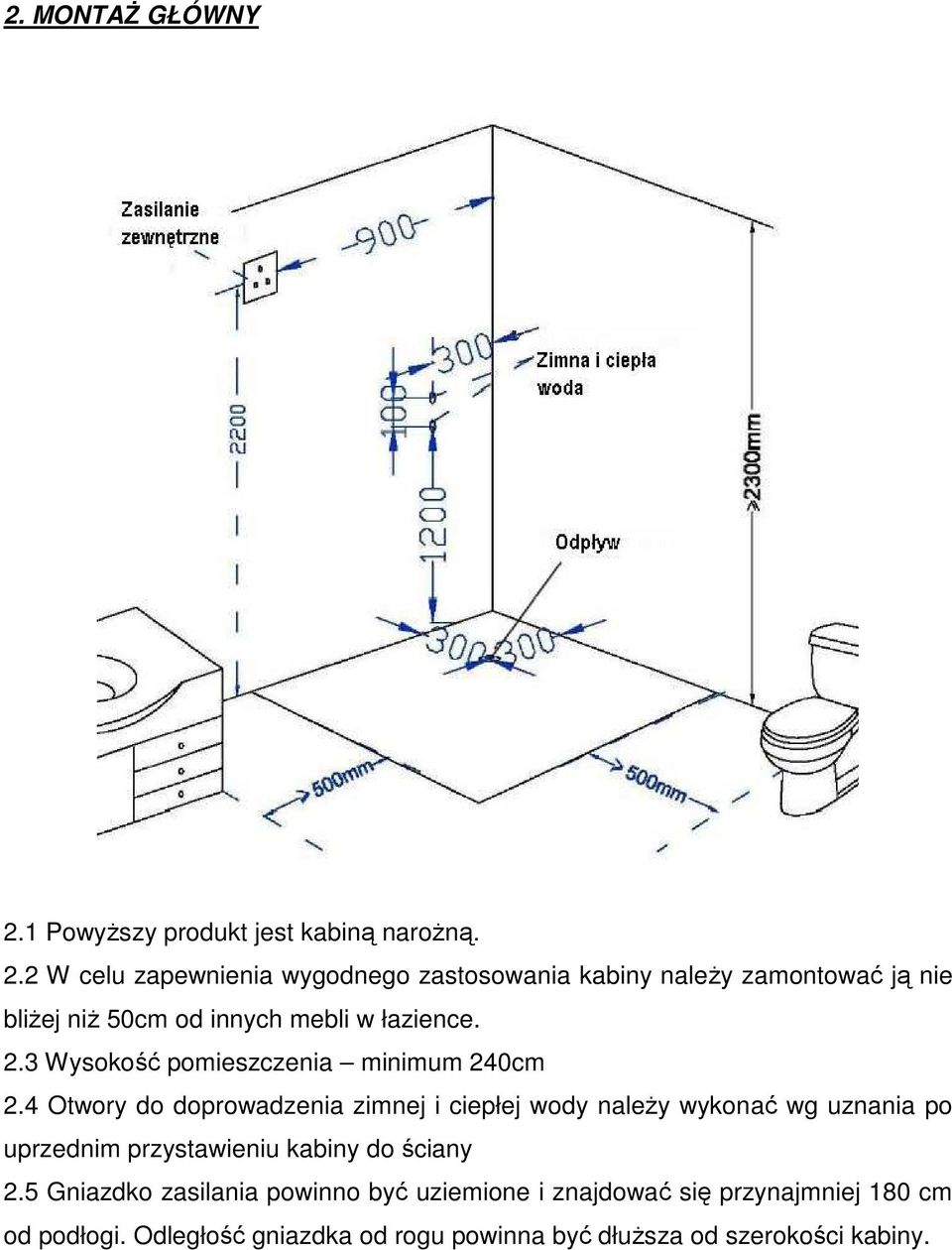

5 2. MONTAś GŁÓWNY 2.1 PowyŜszy produkt jest kabiną naroŝną. 2.2 W celu zapewnienia wygodnego zastosowania kabiny naleŝy zamontować ją nie bliŝej niŝ 50cm od innych mebli w łazience. 2.3 Wysokość pomieszczenia minimum 240cm 2.4 Otwory do doprowadzenia zimnej i ciepłej wody naleŝy wykonać wg uznania po uprzednim przystawieniu kabiny do ściany 2.5 Gniazdko zasilania powinno być uziemione i znajdować się przynajmniej 180 cm od podłogi. Odległość gniazdka od rogu powinna być dłuŝsza od szerokości kabiny.

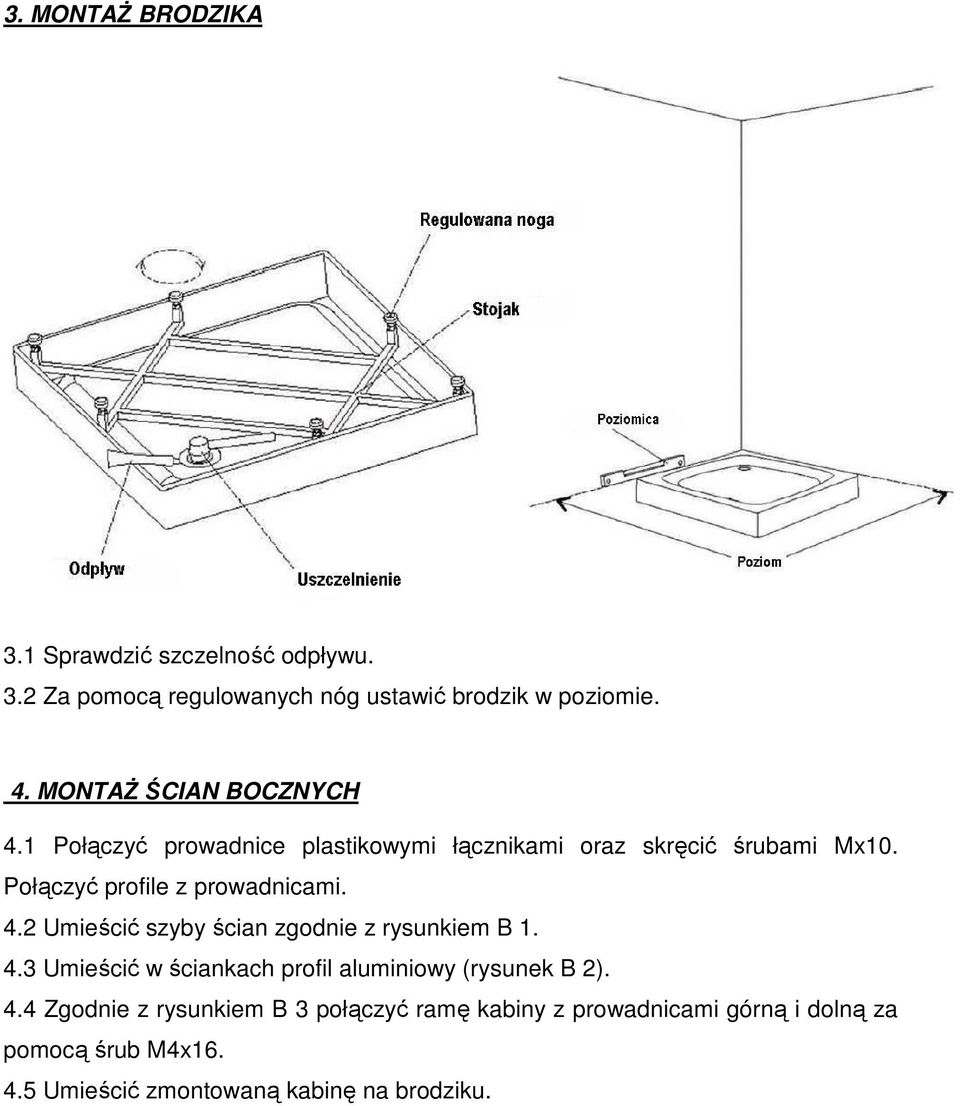

6 3. MONTAś BRODZIKA 3.1 Sprawdzić szczelność odpływu. 3.2 Za pomocą regulowanych nóg ustawić brodzik w poziomie. 4. MONTAś ŚCIAN BOCZNYCH 4.1 Połączyć prowadnice plastikowymi łącznikami oraz skręcić śrubami Mx10. Połączyć profile z prowadnicami. 4.2 Umieścić szyby ścian zgodnie z rysunkiem B Umieścić w ściankach profil aluminiowy (rysunek B 2). 4.4 Zgodnie z rysunkiem B 3 połączyć ramę kabiny z prowadnicami górną i dolną za pomocą śrub M4x Umieścić zmontowaną kabinę na brodziku.

7

8 5. MONTAś ŚCIAN BOCZNYCH TYLNYCH 5.1 Umieścić szyby boczne w profilach. 5.2 Przymocować za pomocą śrub M4x12

9 6. MONTAś PANELU TYLNIEGO 6.1 Ustawić panel tylny na brodziku zamocować śrubami M4x20 (rysunek A). 6.2 Przymocować panel tylny do profili szyb bocznych (rysunek B).

10 7. MONTAś OSPRZĘTU ORAZ DACHU 7.1 Zamontować wieszaki, siedzisko, urządzenie masujące, półki zgodnie z powyŝszym rysunkiem. 7.2 Dopasować do profili i zamontować dach (śruby M4x20). Zwrócić szczególną uwagę na miejsce umieszczenia śrub.

11 8. PODŁĄCZENIE PRZEWODÓW ELEKTRYCZNYCH I WODNYCH 8.1 Podczas pracy transformator wytwarza duŝo ciepła. Wszelkie przewody naleŝy umieścić moŝliwie jak najdalej od niego. 8.2 Gniazdo zasilające kabinę musi być uziemione. 8.3 Przewody odchodzące od urządzeń znajdujących się na dachu naleŝy połączyć z panelem kontrolnym poprzez otwór przy transformatorze (rys. C) 8.4 Dla doprowadzenia wody do górnego prysznica zaleca się materiały ze stali nierdzewnej oraz uŝycie zawór kątowych dla wygodnego serwisowania urządzenia.

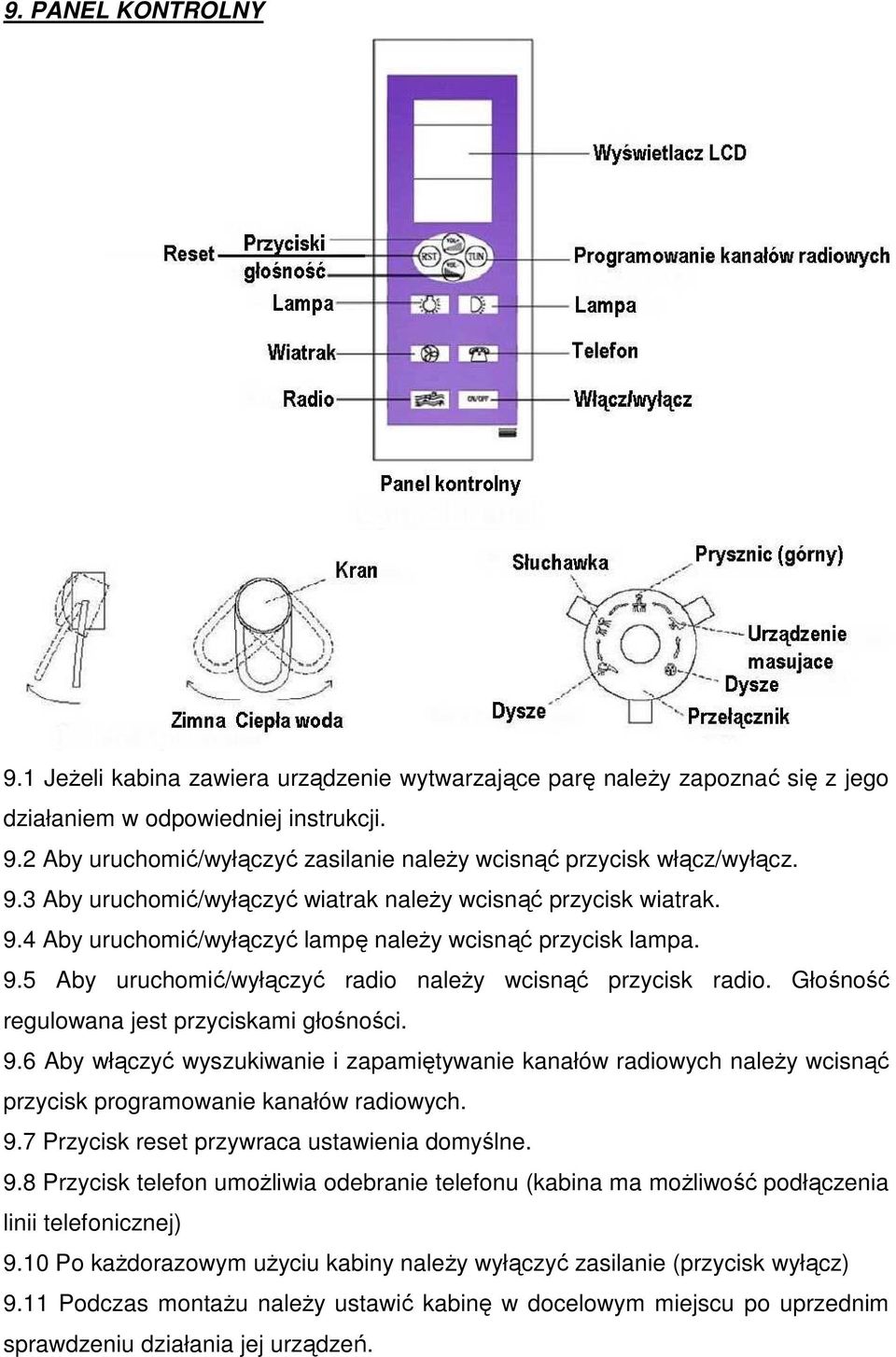

12 9. PANEL KONTROLNY 9.1 JeŜeli kabina zawiera urządzenie wytwarzające parę naleŝy zapoznać się z jego działaniem w odpowiedniej instrukcji. 9.2 Aby uruchomić/wyłączyć zasilanie naleŝy wcisnąć przycisk włącz/wyłącz. 9.3 Aby uruchomić/wyłączyć wiatrak naleŝy wcisnąć przycisk wiatrak. 9.4 Aby uruchomić/wyłączyć lampę naleŝy wcisnąć przycisk lampa. 9.5 Aby uruchomić/wyłączyć radio naleŝy wcisnąć przycisk radio. Głośność regulowana jest przyciskami głośności. 9.6 Aby włączyć wyszukiwanie i zapamiętywanie kanałów radiowych naleŝy wcisnąć przycisk programowanie kanałów radiowych. 9.7 Przycisk reset przywraca ustawienia domyślne. 9.8 Przycisk telefon umoŝliwia odebranie telefonu (kabina ma moŝliwość podłączenia linii telefonicznej) 9.10 Po kaŝdorazowym uŝyciu kabiny naleŝy wyłączyć zasilanie (przycisk wyłącz) 9.11 Podczas montaŝu naleŝy ustawić kabinę w docelowym miejscu po uprzednim sprawdzeniu działania jej urządzeń.

13 10. MONTAś DRZWI ROZSUWANYCH 10.1 Zamontować podwójne kółka w dwóch otworach w górnej części drzwi oraz pojedyncze kółka w dwóch otworach w dolnej części (rysunek E) Zawiesić górne kółka w prowadnicy górnej, a następnie wpiąć dolne kółka w dolną prowadnicę (rysunek E: wkręcać śrubę 7 w celu ustalenia połoŝenia podwójnych kółek i wcisnąć element 6 dla ustalenia pojedynczych kółek).

14 11. ZAKOŃCZENIE MONTAśU 11.1 Umieścić gumowe bloczki w górnych i dolnych prowadnicach Zamontować klamki oraz uszczelki w obrębie drzwi rozsuwanych (patrz rysunek powyŝej)

15 12. UWAGI I KONSERWACJA 12.1 Podczas transportu nie uderzać, nie potrząsać kabiną Dzieci mogą korzystać z kabiny prysznicowej tylko pod nadzorem dorosłych Podczas korzystania z kabiny nie uŝywać wody powyŝej 80 C Po zakończeniu uŝytkowania kabiny odłączyć zasilanie oraz dopływ wody Kabina moŝe udźwignąć cięŝar pojedynczej osoby o przeciętnej wadze. Nie przeciąŝać kabiny Myć kabinę za pomocą gąbki i ciepłej wody lub delikatnego środka myjącego. NaleŜy postępować zgodnie zaleceniami producenta środka czyszczącego NaleŜy regularnie sprawdzać szczelność kabiny i ewentualne nieszczelności uzupełniać silikonem sanitarnym Następujące materiały mają szkodliwe działanie na kabinę i naleŝy ich unikać: kwasy, substancje alkaliczne, ostre przedmioty oraz materiały ścierne NaleŜy ostroŝnie zamykać i otwierać drzwi tak, aby nie wypadły z prowadnic. Utrzymywanie prowadnic oraz kółek drzwi w czystości zapewni ich prawidłowe i bezpieczne uŝytkowanie.
