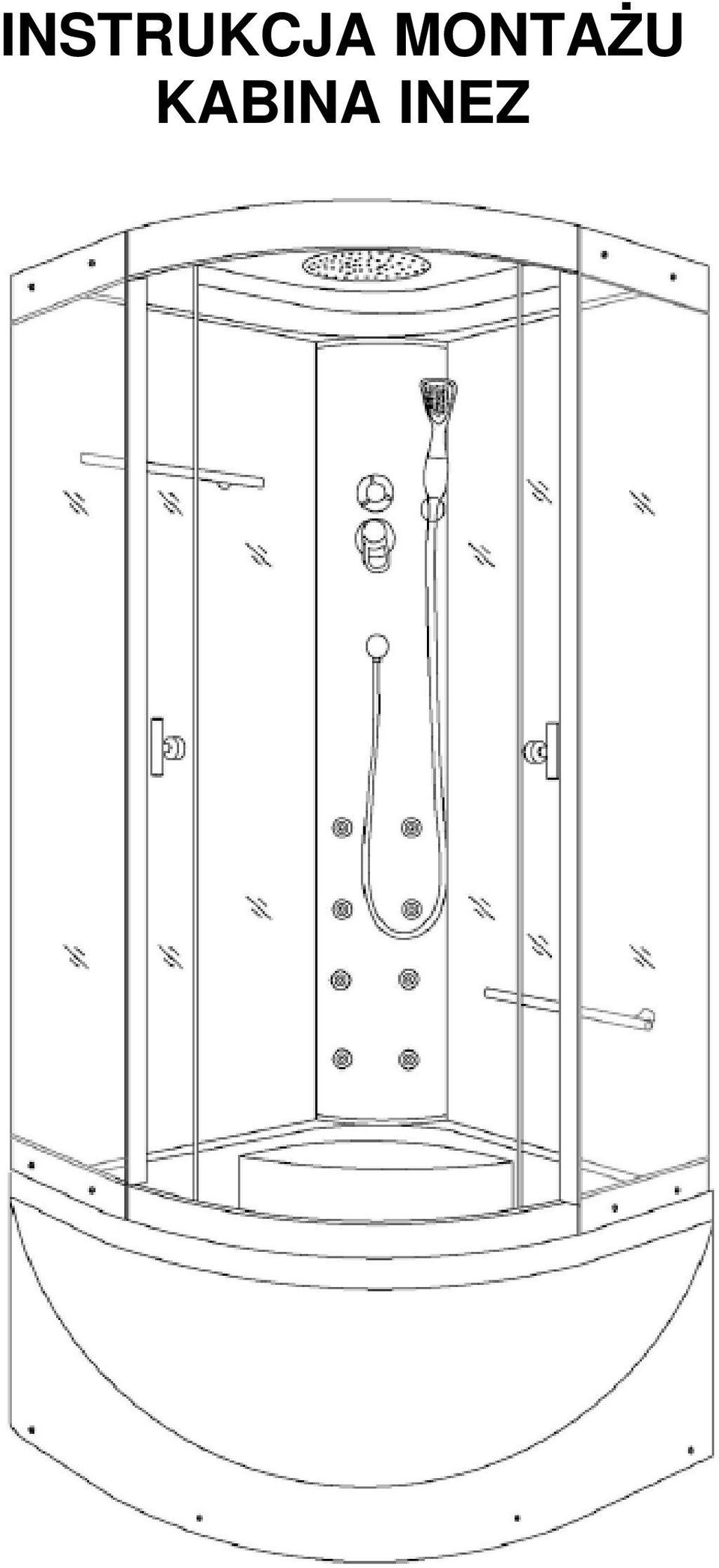

1 INSTRUKCJA MONTAśU KABINA INEZ

2 Dziękujemy za wybór naszego produktu. Przed przystąpieniem do korzystania z kabiny prosimy o uwaŝne zapoznanie się z instrukcją oraz wykonanie montaŝu zgodnie z zawartymi w niej wskazówkami. Widok ogólny MontaŜ główny MontaŜ brodzika MontaŜ ramy MontaŜ szyb tylnych MontaŜ panelu tylnego MontaŜ szyb bocznych MontaŜ dachu Podłączenie przewodów wodnych MontaŜ drzwi rozsuwanych Zakończenie montaŝu Konserwacja/Uwagi Szczególne środki ostroŝności Przed przystąpieniem do instalacji kabiny prosimy uwaŝnie przeczytać oraz zastosować się do niniejszej instrukcji. Instalacja wanny powinna być przeprowadzona przez wykwalifikowanego instalatora, zgodnie z uwagami zawartymi w niniejszej instrukcji. Brodzik naleŝy zamontować w taki sposób aby umoŝliwić jego ewentualny demontaŝ bez uszkadzania glazury, nie montować brodzika w glazurze

------------------------------------------------------------------------2 MontaŜ brodzika-------------- --------------------------------------------------------------------------3 MontaŜ ramy

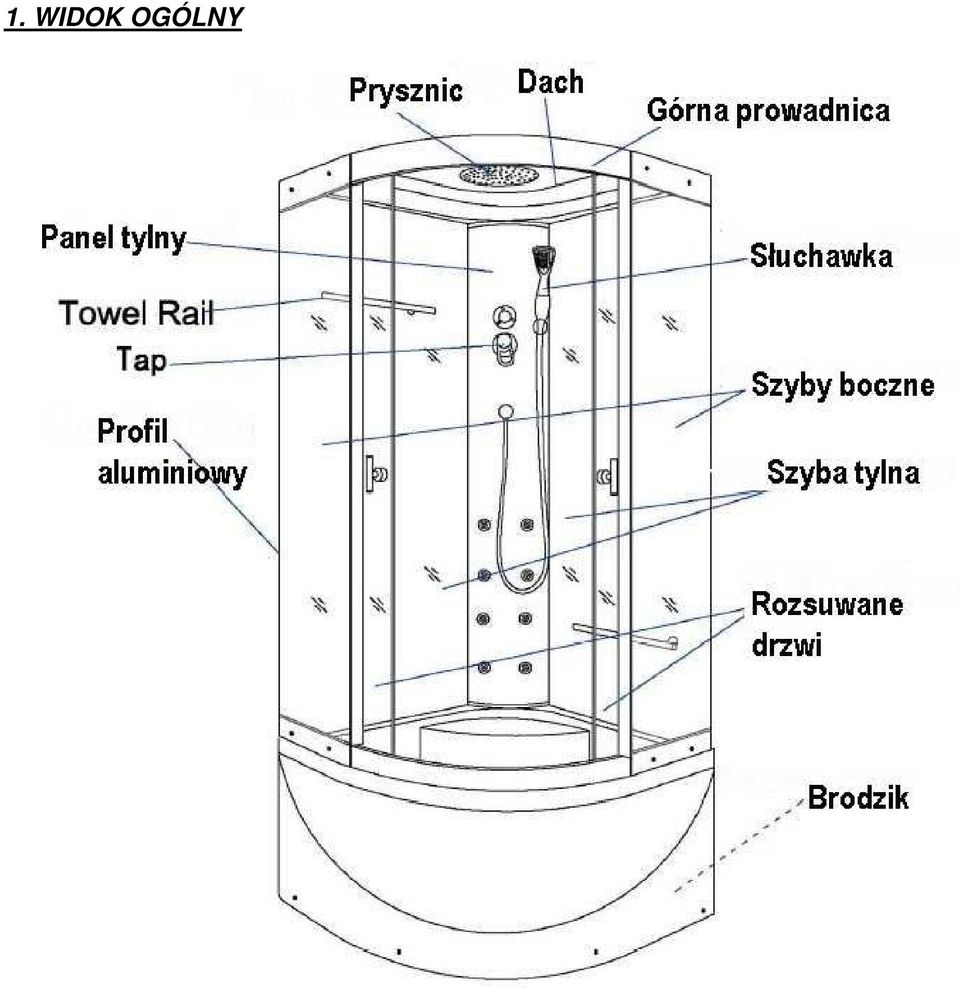

3 1. WIDOK OGÓLNY

4 2. MONTAś GŁÓWNY 2.1 PowyŜszy produkt jest kabiną naroŝną. 2.2 W celu zapewnienia wygodnego zastosowania kabiny naleŝy zamontować ją nie bliŝej niŝ 50cm od innych mebli w łazience. 2.3 Wysokość pomieszczenia minimum 230cm

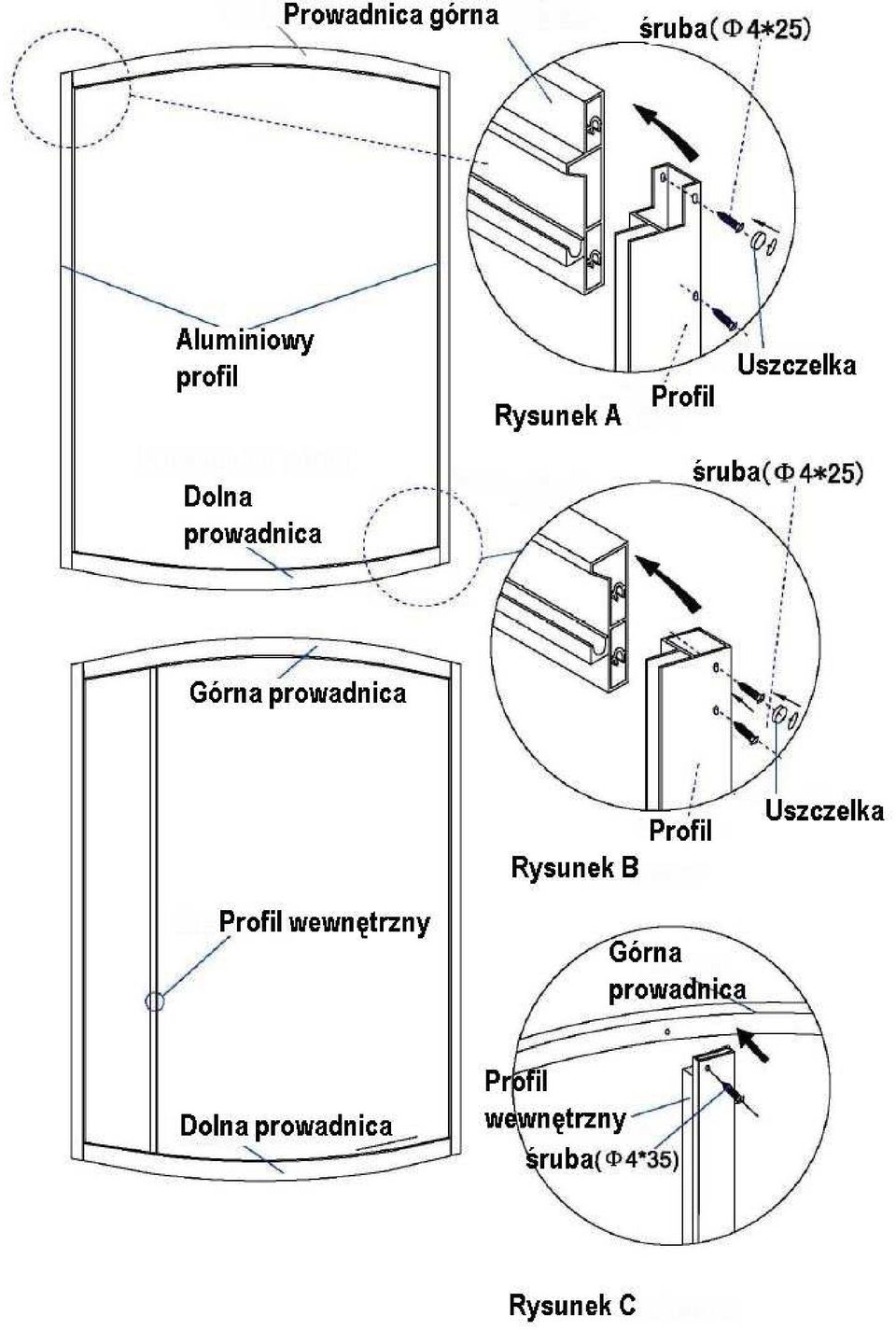

5 2.4 Otwory do doprowadzenia zimnej i ciepłej wody naleŝy wykonać wg uznania po uprzednim przystawieniu kabiny do ściany 3. MONTAś BRODZIKA 3.1 Sprawdzić szczelność odpływu. 3.2 Za pomocą regulowanych nóg ustawić brodzik w poziomie. 4. MONTAś RAMY 4.1 Połączyć profile z prowadnicami. 4.2 Umieścić w ściankach profil aluminiowy. 4.3 Zgodnie z rysunkiem C połączyć profil kabiny z prowadnicami górną i dolną za pomocą śrub M4x Umieścić zmontowaną kabinę na brodziku.

8 5. MONTAś SZYB TYLNYCH 5.1 Umieścić ściany boczne w profilach. 5.2 Przymocować za pomocą śrub M4x35

9 6. MONTAś PANELU TYLNEGO 6.1 Ustawić panel tylny na brodziku zamocować śrubami M4x20 (rysunek E). 6.2 Przymocować panel tylny do profili szyb bocznych (rysunek F).

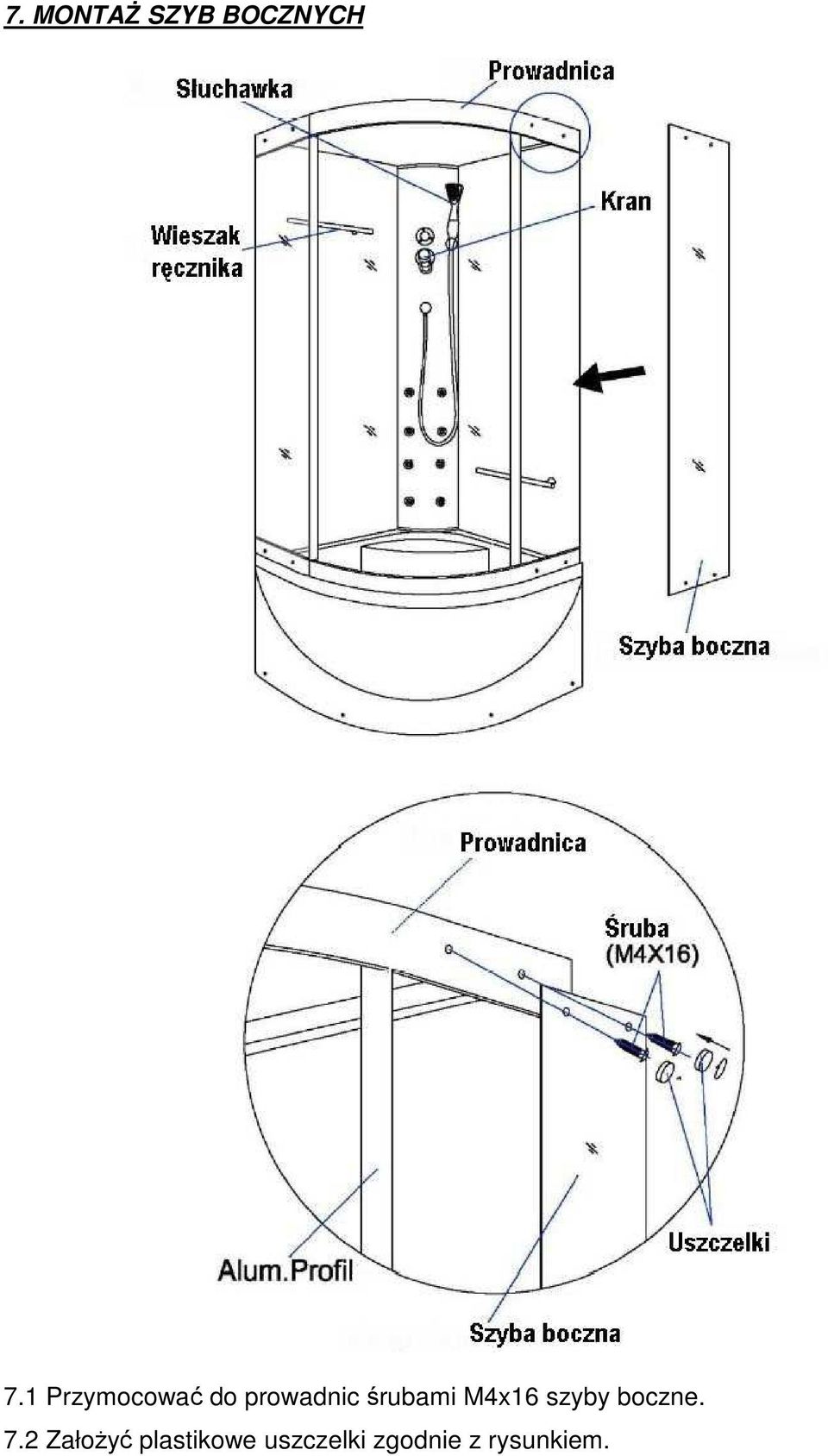

10 7. MONTAś SZYB BOCZNYCH 7.1 Przymocować do prowadnic śrubami M4x16 szyby boczne. 7.2 ZałoŜyć plastikowe uszczelki zgodnie z rysunkiem.

11 8. MONTAś DACHU 7.1 Zamontować wieszak zgodnie z powyŝszym rysunkiem. 7.2 Dopasować do profili i zamontować dach (śruby M4x20). Zwrócić szczególną uwagę na miejsce umieszczenia śrub.

12 9. PODŁĄCZENIE PRZEWODÓW WODNYCH 8.1 Dla doprowadzenia wody do górnego prysznica zaleca się materiały ze stali nierdzewnej oraz uŝycie zaworów kątowych dla wygodnego serwisowania urządzenia.

13 10. MONTAś DRZWI ROZSUWANYCH 10.1 Zamontować podwójne kółka w dwóch otworach w górnej części drzwi oraz pojedyncze kółka w dwóch otworach w dolnej części (rysunek J) Zawiesić górne kółka w prowadnicy górnej, a następnie wpiąć dolne kółka w dolną prowadnicę.

drzwi oraz pojedyncze kółka w dwóch otworach w dolnej części

14 11. ZAKOŃCZENIE MONTAśU 11.1 Umieścić gumowe bloczki w górnych i dolnych prowadnicach Zamontować klamki oraz uszczelki w drzwiach rozsuwanych (patrz rysunek powyŝej).

15 12. UWAGI I KONSERWACJA 12.1 Podczas transportu nie uderzać, nie potrząsać kabiną Dzieci mogą korzystać z kabiny prysznicowej tylko pod nadzorem dorosłych Podczas korzystania z kabiny nie uŝywać wody powyŝej 80 C Po zakończeniu uŝytkowania kabiny odłączyć zasilanie oraz dopływ wody Kabina moŝe udźwignąć cięŝar pojedynczej osoby o przeciętnej wadze. Nie przeciąŝać kabiny Myć kabinę za pomocą gąbki i ciepłej wody lub delikatnego środka myjącego. NaleŜy postępować zgodnie zaleceniami producenta środka czyszczącego NaleŜy regularnie sprawdzać szczelność kabiny i ewentualne nieszczelności uzupełniać silikonem sanitarnym Następujące materiały mają szkodliwe działanie na kabinę i naleŝy ich unikać: kwasy, substancje alkaliczne, ostre przedmioty oraz materiały ścierne NaleŜy ostroŝnie zamykać i otwierać drzwi tak, aby nie wypadły z prowadnic. Utrzymywanie prowadnic oraz kółek drzwi w czystości zapewni ich prawidłowe i bezpieczne uŝytkowanie.

NaleŜy postępować zgodnie zaleceniami producenta środka czyszczącego. 12.
