1 INSTRUKCJA MONTAśU Domek 1760x2250x A007

2 Wprowadzenie: Przed rozpoczęciem budowy domku narzędziowego, naleŝy uwaŝnie przeczytać poniŝszą instrukcję montaŝu. Domek narzędziowy został wykonany wyłącznie z sosny. Proszę zauwaŝyć, Ŝe drzewo jest naturalnym materiałem, które pracuje. Specyfika drewna, jako materiału moŝe spowodować zmiany, których nie moŝna uniknąć: - wypadanie sęków po wyschnięciu; - małe pęknięcia, - kurczenie się drewna; - zabarwienie drewna; - wycieki Ŝywicy; Aby drewno zachowało swoje właściwości oraz Ŝywotność, powinno być odpowiednio konserwowane. JeŜeli mieliłybyście Państwo jakieś pytania, prosimy o kontakt z przedstawicielem. Pojawiające się w drewnie ubytki moŝna wypełnić małymi kawałkami drewna lub korka. Przed rozpoczęciem budowy proszę sprawdzić czy wszystkie znajdujące się na liście elementy znajdują się w paczkach. Firma STELMET nie ponosi kosztów związanych z monta- Ŝem domku. Środki ostroŝności: Proszę przeczytać uwaŝnie instrukcję bezpieczeństwa opisaną poniŝej. PoniŜsza instrukcja powinna Państwa uchronić przed wszelkimi zagroŝeniami, szkodami, ranami którym mogliby Państwo ulec podczas montaŝu. Proszę uŝywać do montaŝu tylko, profesjonalnych narzędzi i urządzeń. Przy uŝyciu w/w narzędzi i sprzętu, trzeba przestrzegać instrukcji obsługi. Domku narzędziowego wraz z jego elementami uŝywacie Państwo na własną odpowiedzialność. MontaŜ domku narzędziowego moŝe być przeprowadzony przez osoby, które posiadają wiedzę oraz umiejętności techniczne. Podczas montaŝu proszę przestrzegać zasad bezpieczeństwa. MontaŜ domku narzędziowego powinien być przeprowadzony zgodnie z instrukcją monta- Ŝu przy zachowaniu wszelkich środków ostroŝności. Podstawowe przygotowanie: Przed rozpoczęciem montaŝu proszę odpowiednio przygotować podłoŝe. PodłoŜe powinno być umocnione oraz wypoziomowane co ułatwi montaŝ oraz pozwoli uniknąć późniejszej deformacji konstrukcji. 2

3 1. Ściany boczne i tylne. Moduły ścian montowane są za pomocą wkrętów (5x60). Rozpocznij montaŝ od ustawienia modułu ściany tylnej oraz bocznej na krawędzi podłogi. Odpowiednio ustawiona ściana tylna licuje się z krawędzią podłogi i jest ustawiona prostopadle do długości desek podłogi. Uwaga!!! Pamiętaj, Ŝeby deska ściany bocznej wystawała na zewnątrz (poza obrys podłogi). Następnie zamontuj drugi moduł ściany tylnej. 3

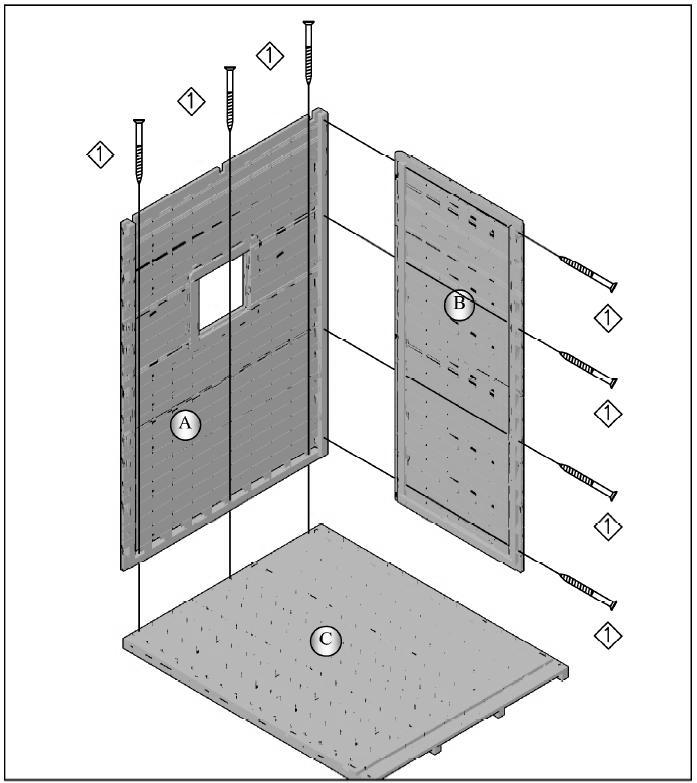

4 Rysunek poniŝej obrazuje sposób łączenia modułów ścian tylnych. Rysunek poniŝej przedstawia sposób mocowania modułu ściany tylnej ze ścianą boczną. Analogicznie do montaŝu pierwszej ściany bocznej zmontuj przeciwległą ścianę boczną. Pamiętaj, by wszystkie ściany przymocować do desek podłogi za pomocą wkrętów!!! 4

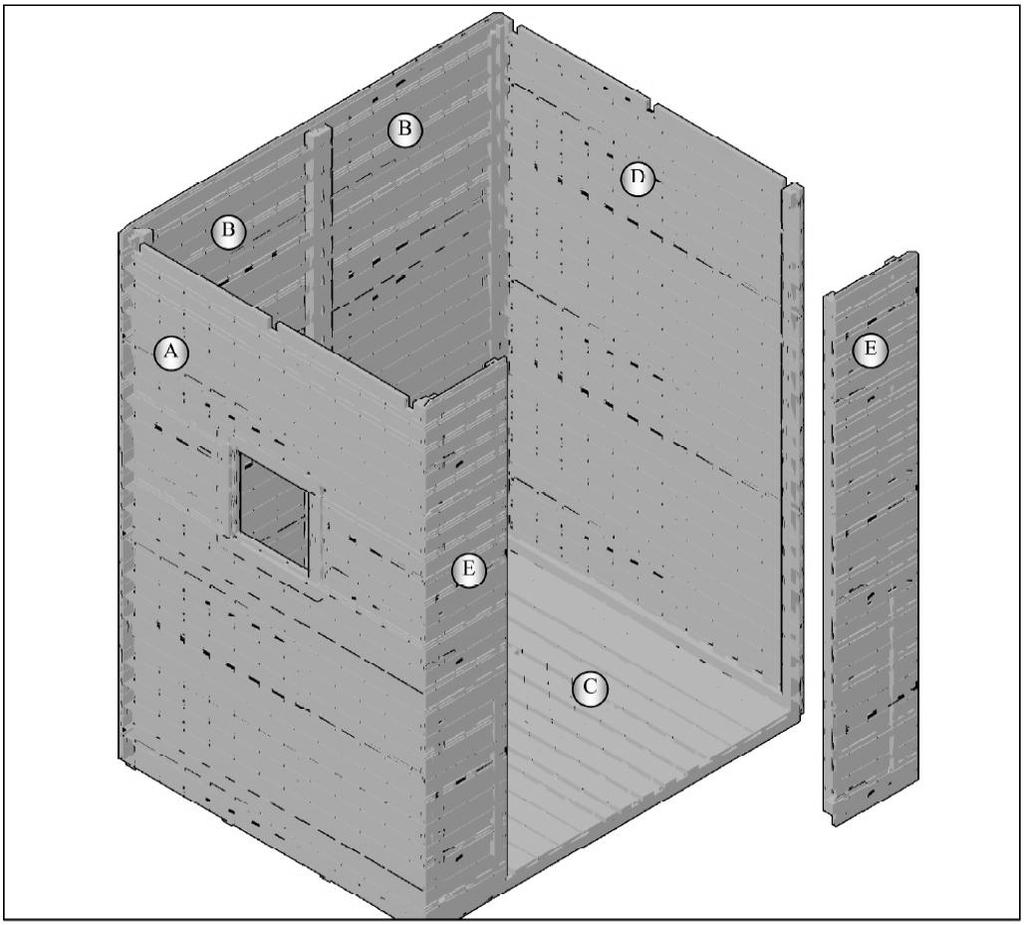

5 2. Ściana przednia. Ściana frontowa składa się z dwóch wąskich ścian. Ściany te łączymy ze ścianą boczną zgodnie z rysunkami poniŝej. Pamiętaj, by ścianki frontowe przymocować do desek podłogi za pomocą wkrętów!!! 3. Ścianka szczytowa tylna Ścianka szczytowa montowana jest do dwóch połączonych ze sobą modułów ściany tylnej. Trójkątna część ściany szczytowej składa się z desek pióro-wpust. Dolna deska ściany szczytowej musi być osadzona na ostatniej, górnej desce ściany tylnej. 5

6 4. Ścianka szczytowa przednia, kalenica Ścianka szczytowa montowana jest do dwóch modułów ściany przedniej. Trójkątna część ściany szczytowej składa się z desek pióro-wpust. Dolna deska ściany szczytowej musi być osadzona na ostatnich, górnych deskach ściany przedniej. 6

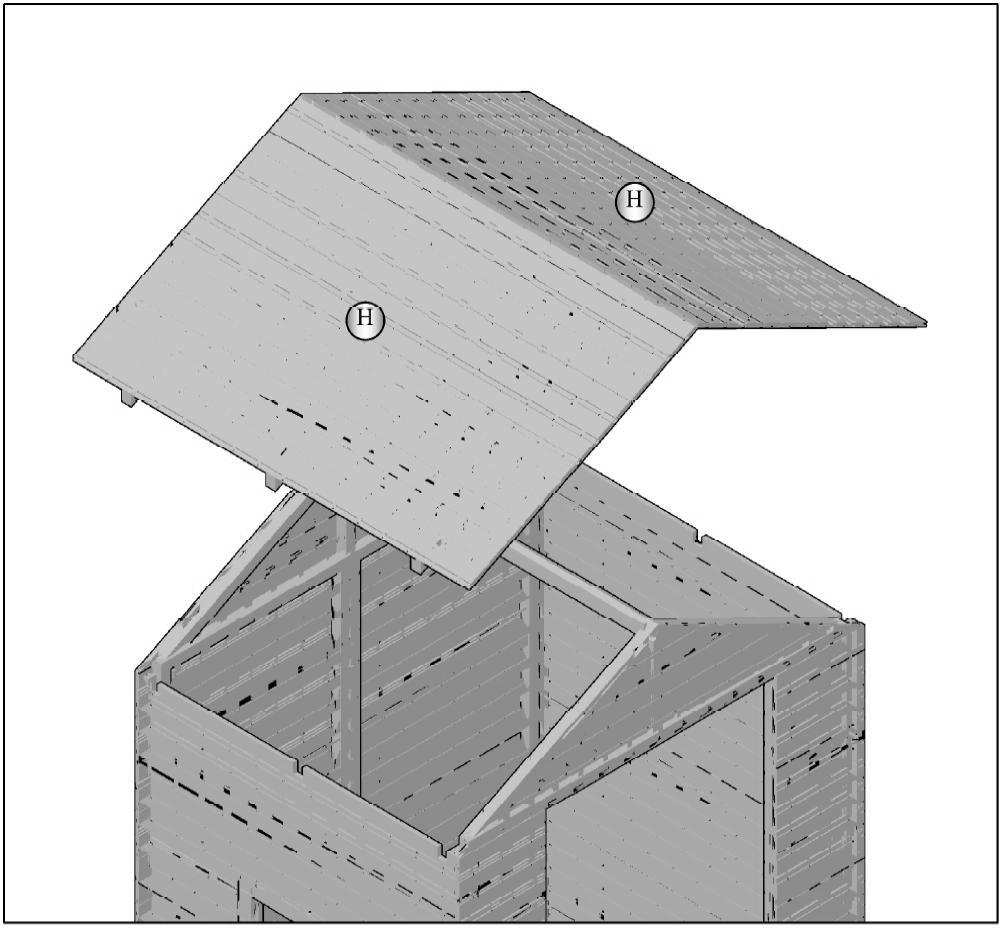

7 Po zamontowaniu ścianek szczytowych naleŝy umocować belkę nośną (kalenicę) do ścian szczytowych (wkręty 6x80). Wkręty naleŝy wkręcać do stron zewnętrznych ścian szczytowych, tak by połączyły się z czołami belki szczytowej. 5. Dach Do tak przymocowanej belki nośnej naleŝy przymocować połacie dachu zgodnie z rysunkami poniŝej. 6. Drzwi i listwy maskujące JeŜeli podstawa konstrukcji oraz ściany domku zostały poprawnie zmontowane, kolejnym krokiem jest osadzenie drzwi. NaleŜy je osadzić w ramie powstałej podczas montowania ściany frontowej, do której naleŝy przymocować zawiasy. Drzwi naleŝy zamontować tak aby otwierały się na zewnątrz. 7

8 Po zamontowaniu drzwi naleŝy na zewnątrz domku umocować listwy maskujące. Pamiętaj, Ŝe na róg domku przypadają dwie listwy maskujące. 8

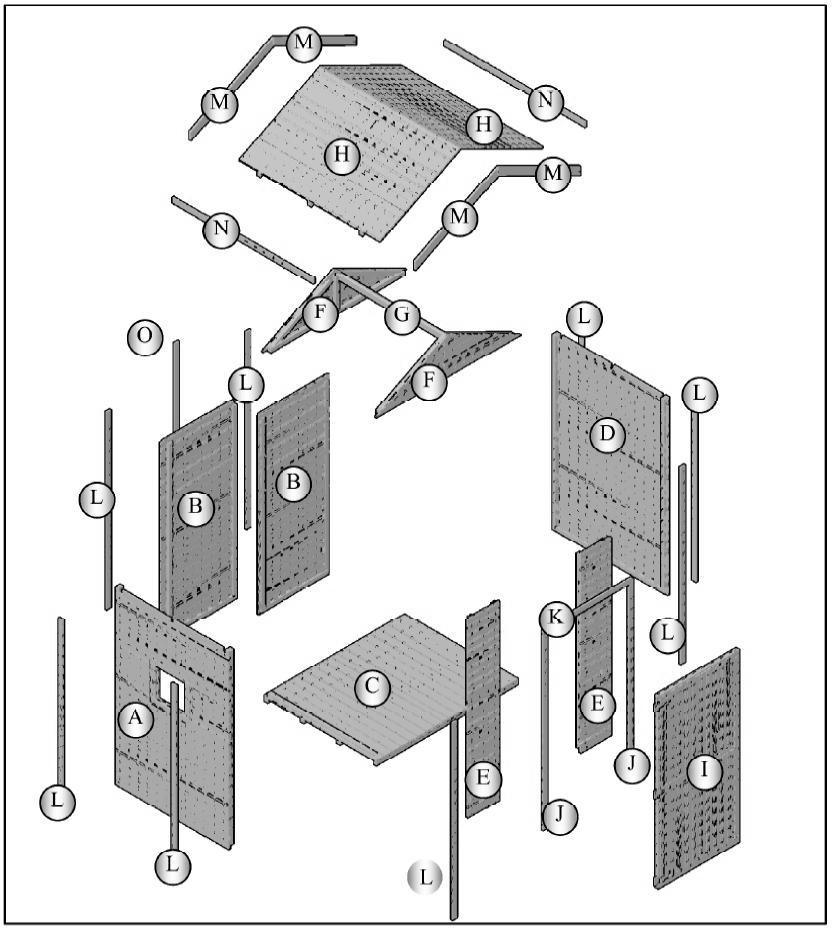

9 7. Listwy opierzeniowe dachu. Wokół dachu naleŝy zamontować deski opierzeniowe, które powinny być przymocowane równolegle do zewnętrznych połaci dachu. Lista elementów: Nazwa Wymiar Ilość 1 Ściana boczna bez okna 1822x1200x Ściana boczna z oknem 1822x1200x Ściana tylna prawa 1838x764x Ściana tylna lewa 1838x764x Trójkąt szczytowy 1528x390x Listwa naroŝnikowa 15x45x Listwy na ściany tylne 15x45x Listwy przy drzwiach 15x45x Listwa nad drzwiami 15x45x Listwy opierzeniowe dachu 14x70x Listwy opierzeniowe dachu 14x70x Kalenica 35x55x Połać dachu 1500x988x50 2 Części montaŝowe: Nazwa Symbol Wymiary Ilość 1 Zasuwka 1 2 Zawias 3 3 Wkręt do kalenicy 6x Wkręt do skręcenia ścian 5x Wkręt do listew 3x Gwoździe papowe 3x Papa 9
