1 VIDEO-DOMOFON T-908, T-808 URZ0160, URZ0161, URZ0162, URZ0163 INSTRUKCJA OBSŁUGI Wstęp Dziękujemy za wybranie naszego systemu. Jest to system do montaŝu na ścianie, składa się z zewnętrznej kamery, wewnętrznego wyświetlacza, systemu komunikacji głosowej oraz funkcji sterowania zamkiem. Zewnętrzna kamera wyposaŝona jest w podczerwień co umoŝliwia monitorowanie otoczenia nawet w nocy. System jest łatwy do instalacji i stanowi dodatkowe zabezpieczenie dla Twojego domu. Aby zapoznać się ze wszystkimi funkcjami systemu, sposobem instalacji przeczytaj ta instrukcję obsługi do końca. Akcesoria Zawartość zestawu: zewnętrzna kamera, wewnętrzny wyświetlacz, kabel 10m, uchwyt do montaŝu, akcesoria do instalacji. Opis Kamera zewnętrzna mikrofon kamera podczerwień podświetlenie głośnik Wyświetlacz wewnętrzny dzwonek volum, kontrast, jasność gniazdo 4 pin kontrolka zasilania monitoring dzwonek zamek elektryczny odpowiedz 1

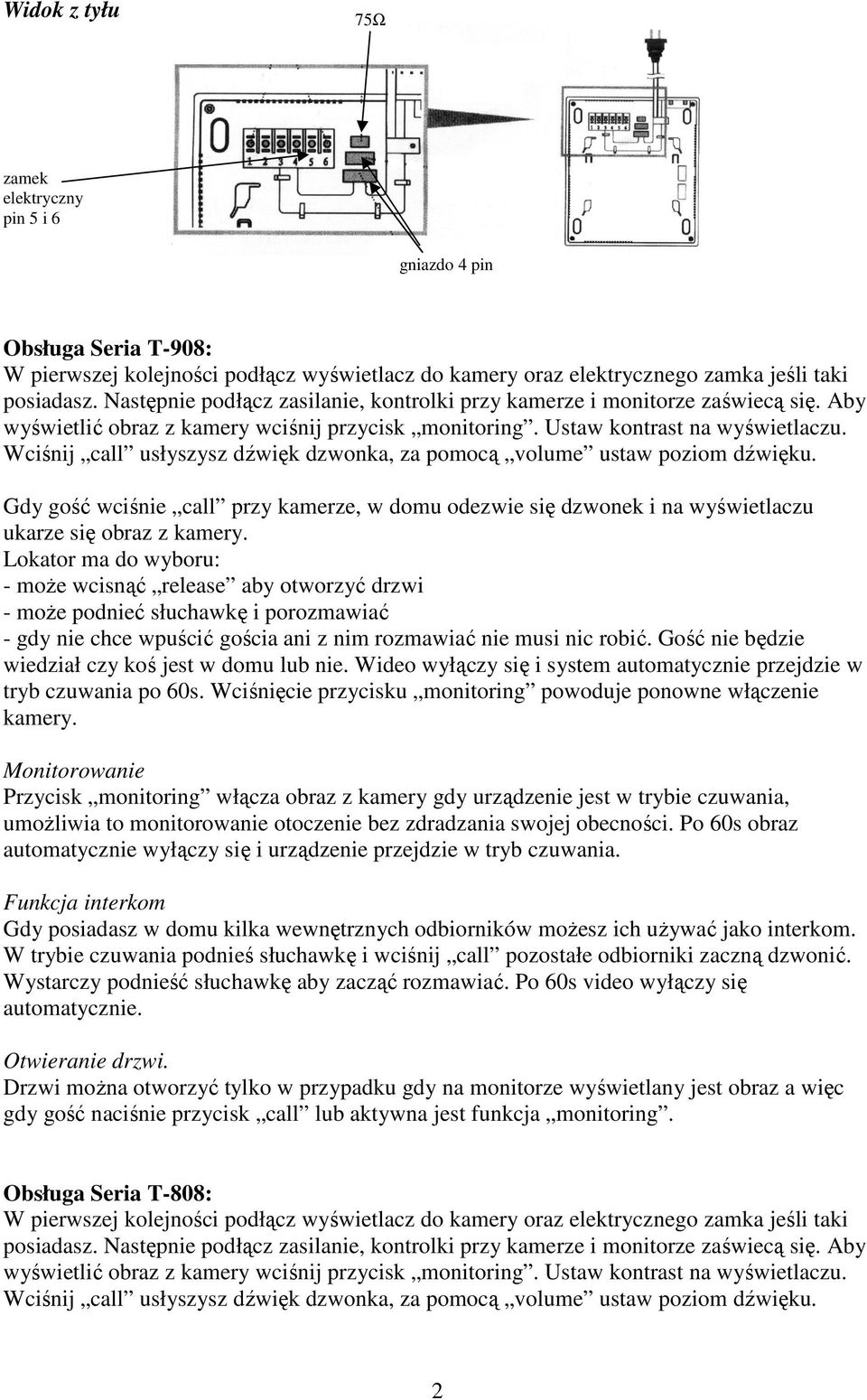

2 Widok z tyłu 75Ω zamek elektryczny pin 5 i 6 gniazdo 4 pin Obsługa Seria T-908: W pierwszej kolejności podłącz wyświetlacz do kamery oraz elektrycznego zamka jeśli taki posiadasz. Następnie podłącz zasilanie, kontrolki przy kamerze i monitorze zaświecą się. Aby wyświetlić obraz z kamery wciśnij przycisk monitoring. Ustaw kontrast na wyświetlaczu. Wciśnij call usłyszysz dźwięk dzwonka, za pomocą volume ustaw poziom dźwięku. Gdy gość wciśnie call przy kamerze, w domu odezwie się dzwonek i na wyświetlaczu ukarze się obraz z kamery. Lokator ma do wyboru: - moŝe wcisnąć release aby otworzyć drzwi - moŝe podnieć słuchawkę i porozmawiać - gdy nie chce wpuścić gościa ani z nim rozmawiać nie musi nic robić. Gość nie będzie wiedział czy koś jest w domu lub nie. Wideo wyłączy się i system automatycznie przejdzie w tryb czuwania po 60s. Wciśnięcie przycisku monitoring powoduje ponowne włączenie kamery. Monitorowanie Przycisk monitoring włącza obraz z kamery gdy urządzenie jest w trybie czuwania, umoŝliwia to monitorowanie otoczenie bez zdradzania swojej obecności. Po 60s obraz automatycznie wyłączy się i urządzenie przejdzie w tryb czuwania. Funkcja interkom Gdy posiadasz w domu kilka wewnętrznych odbiorników moŝesz ich uŝywać jako interkom. W trybie czuwania podnieś słuchawkę i wciśnij call pozostałe odbiorniki zaczną dzwonić. Wystarczy podnieść słuchawkę aby zacząć rozmawiać. Po 60s video wyłączy się automatycznie. Otwieranie drzwi. Drzwi moŝna otworzyć tylko w przypadku gdy na monitorze wyświetlany jest obraz a więc gdy gość naciśnie przycisk call lub aktywna jest funkcja monitoring. Obsługa Seria T-808: W pierwszej kolejności podłącz wyświetlacz do kamery oraz elektrycznego zamka jeśli taki posiadasz. Następnie podłącz zasilanie, kontrolki przy kamerze i monitorze zaświecą się. Aby wyświetlić obraz z kamery wciśnij przycisk monitoring. Ustaw kontrast na wyświetlaczu. Wciśnij call usłyszysz dźwięk dzwonka, za pomocą volume ustaw poziom dźwięku. 2

3 Gdy gość wciśnie call przy kamerze, w domu odezwie się dzwonek i na wyświetlaczu ukarze się obraz z kamery. Lokator ma do wyboru: - moŝe wcisnąć release aby otworzyć drzwi - moŝe wcisnąć phone i porozmawiać - gdy nie chce wpuścić gościa ani z nim rozmawiać nie musi nic robić. Gość nie będzie wiedział czy koś jest w domu lub nie. Wideo wyłączy się i system automatycznie przejdzie w tryb czuwania po 60s. Wciśnięcie przycisku monitoring powoduje ponowne włączenie kamery. Monitorowanie Przycisk monitoring włącza obraz z kamery gdy urządzenie jest w trybie czuwania, umoŝliwia to monitorowanie otoczenie bez zdradzania swojej obecności. Po 60s obraz automatycznie wyłączy się i urządzenie przejdzie w tryb czuwania. Funkcja interkom Gdy posiadasz w domu kilka wewnętrznych odbiorników moŝesz ich uŝywać jako interkom. W trybie czuwania podnieś słuchawkę i wciśnij call pozostałe odbiorniki zaczną dzwonić. Wystarczy wcisnąć answer aby zacząć rozmawiać. Po 60s video wyłączy się automatycznie. Otwieranie drzwi. Drzwi moŝna otworzyć tylko w przypadku gdy na monitorze wyświetlany jest obraz a więc gdy gość naciśnie przycisk call lub aktywna jest funkcja monitoring. Instalacja zewnętrznej kamery Kamera zewnętrzna musi być zainstalowana tak aby nie była naraŝona na bezpośrednie działanie słońca lub deszczu. Zalecana wysokość instalacji 1,5 1,7m. JeŜeli przewód będzie przechodził przez ścianę, przed przeciągnięciem przewodu naleŝy zabezpieczyć wtyczkę taśmą izolacyjną przed zabrudzeniem. Rys1 Instalacja na płaskiej powierzchni Najpierw przymocuj uchwyt za pomocą 4 wkrętów rys.1. Wepnij przewód w gniazdo z tyłu kamery. WłóŜ kamerę w uchwyt najpierw dociśnij górę następnie dół kamery. Na koniec przykręć urządzenie od dołu wkrętem jak na rys.2. Rys2 Instalacja we wnęce Wytnij w ścianie odpowiednią wnękę aby wpasować kamerę. Przykręć uchwyt za pomocą czterech wkrętów rys3. Zainstaluj kamerę w uchwycie, przykręć od dołu wkrętem. Rys3 3

4 Instalacja wewnętrznego wyświetlacza. Rys4 Wyświetlacz powinien być zamocowany na ścianie w pozycji umoŝliwiającej dogodne uŝytkowanie, na wysokości około 1,5 1,7m. Wyświetlacz nie powinien być naraŝony na bezpośrednie działanie silnego światła, moŝe to powodować pogorszeniem jakości obrazu. Przymocuj uchwyt do ściany. Podłącz kabel sygnałowy do wyświetlacza i zamontuj całość na uchwycie (rys 4). Podłącz zasilanie. Specyfikacja Panel zewnętrzny z kamerą kolorową Kamera: 1/3 kolor Obiektyw: F6,0 Kąt widzenia: ok. 58stopni Min oświetlenie: 1,5LUX Podczerwień: 6 diód LED Wymiary: 125x93x32mm Sterowanie zamkiem Czarno-białą Kamera: 1/4 czarno-biała Obiektyw: F3,6 Kąt widzenia: ok. 90stopni Min oświetlenie: 1,5LUX Podczerwień: 6 diód LED Wymiary: 125x93x32mm Sterowanie zamkiem Monitor kolorowy Zasilanie: 220VAC Wyświetlacz: 4 cale LCD Rozdzielczość: 480x234L Pobór prądu: tryb czuwania: 130mW, tryb pracy:14w Wymiary: 220x195x50mm Czarno-biały Zasilanie: 220VAC Wyświetlacz: 4 cale Rozdzielczość: 420TVL Pobór prądu: tryb czuwania: 130mW, tryb pracy:14w Wymiary: 220x195x50mm Sposoby podłączania Schemat podłączenie kamery do wyświetlacza Schemat podłączenia zamka elektrycznego Schemat podłączenia kilku wyświetlaczy zewnętrznych 4

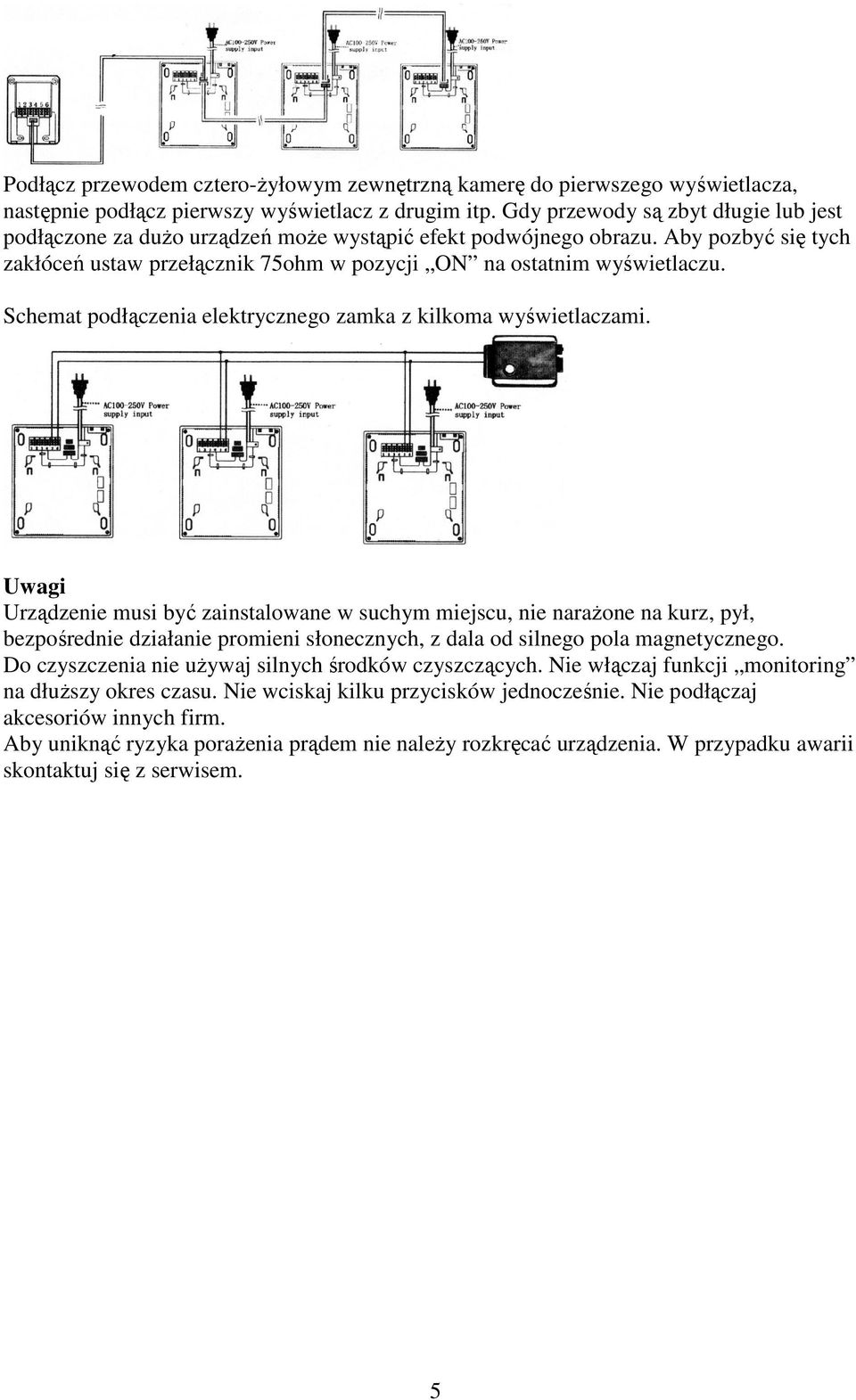

5 Podłącz przewodem cztero-ŝyłowym zewnętrzną kamerę do pierwszego wyświetlacza, następnie podłącz pierwszy wyświetlacz z drugim itp. Gdy przewody są zbyt długie lub jest podłączone za duŝo urządzeń moŝe wystąpić efekt podwójnego obrazu. Aby pozbyć się tych zakłóceń ustaw przełącznik 75ohm w pozycji ON na ostatnim wyświetlaczu. Schemat podłączenia elektrycznego zamka z kilkoma wyświetlaczami. Uwagi Urządzenie musi być zainstalowane w suchym miejscu, nie naraŝone na kurz, pył, bezpośrednie działanie promieni słonecznych, z dala od silnego pola magnetycznego. Do czyszczenia nie uŝywaj silnych środków czyszczących. Nie włączaj funkcji monitoring na dłuŝszy okres czasu. Nie wciskaj kilku przycisków jednocześnie. Nie podłączaj akcesoriów innych firm. Aby uniknąć ryzyka poraŝenia prądem nie naleŝy rozkręcać urządzenia. W przypadku awarii skontaktuj się z serwisem. 5
