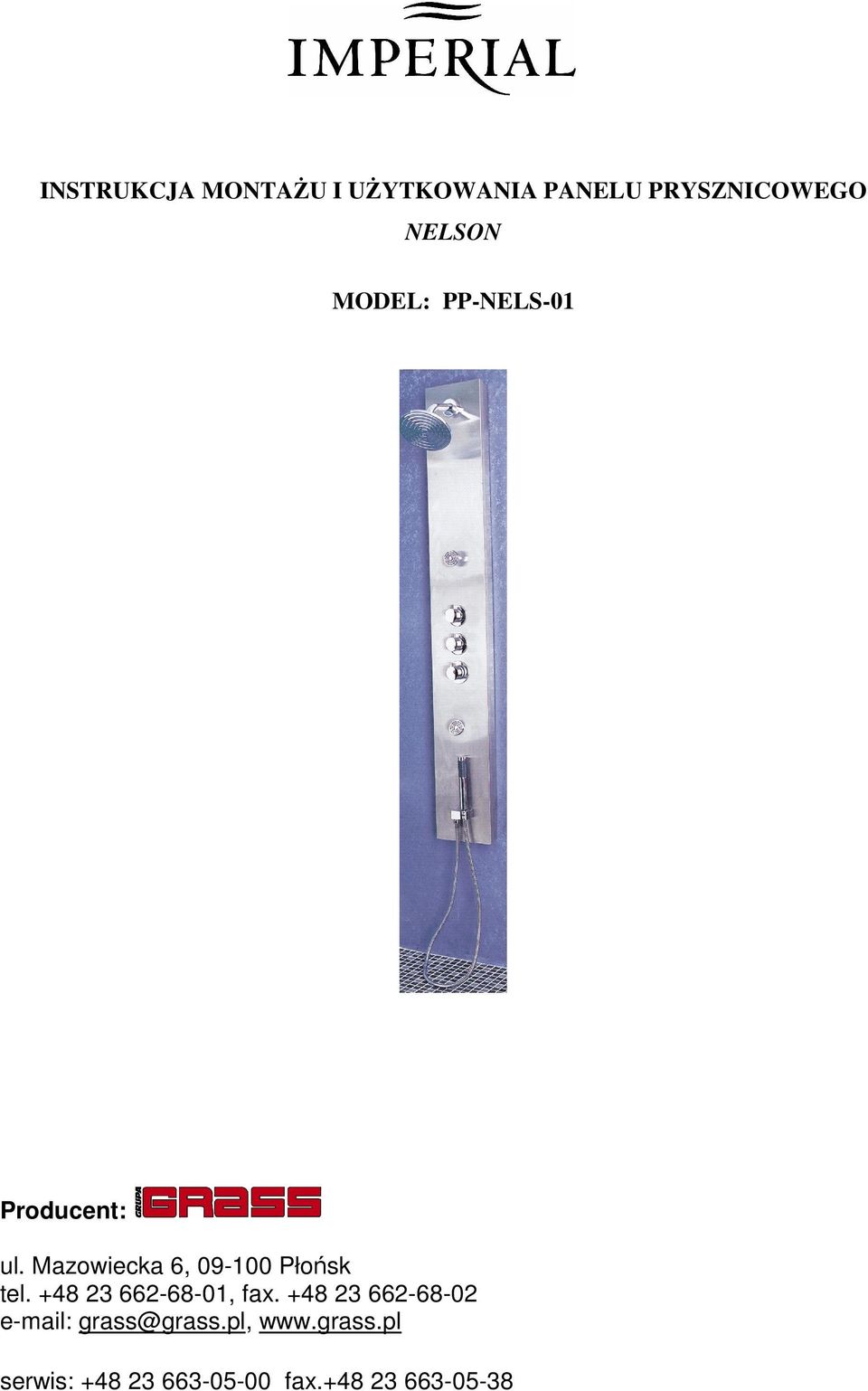

1 INSTRUKCJA MONTAśU I UśYTKOWANIA PANELU PRYSZNICOWEGO NELSON MODEL: PP-NELS-01 Producent: ul. Mazowiecka 6, Płońsk tel , fax grass@grass.pl, serwis: fax

Mazowiecka 6, 09-100 Płońsk tel. +48 23 662-68-01, fax.

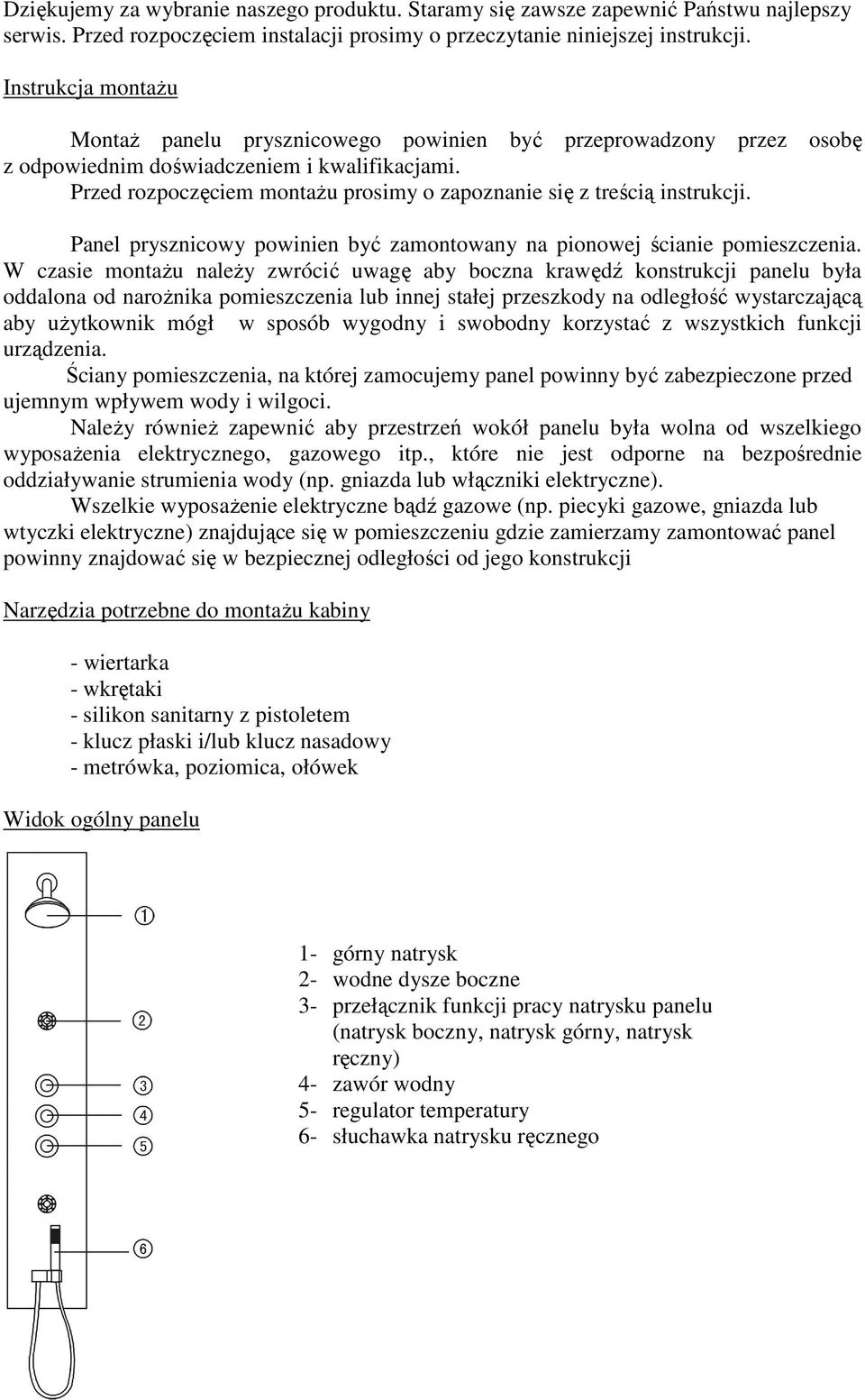

2 Dziękujemy za wybranie naszego produktu. Staramy się zawsze zapewnić Państwu najlepszy serwis. Przed rozpoczęciem instalacji prosimy o przeczytanie niniejszej instrukcji. Instrukcja montaŝu MontaŜ panelu prysznicowego powinien być przeprowadzony przez osobę z odpowiednim doświadczeniem i kwalifikacjami. Przed rozpoczęciem montaŝu prosimy o zapoznanie się z treścią instrukcji. Panel prysznicowy powinien być zamontowany na pionowej ścianie pomieszczenia. W czasie montaŝu naleŝy zwrócić uwagę aby boczna krawędź konstrukcji panelu była oddalona od naroŝnika pomieszczenia lub innej stałej przeszkody na odległość wystarczającą aby uŝytkownik mógł w sposób wygodny i swobodny korzystać z wszystkich funkcji urządzenia. Ściany pomieszczenia, na której zamocujemy panel powinny być zabezpieczone przed ujemnym wpływem wody i wilgoci. NaleŜy równieŝ zapewnić aby przestrzeń wokół panelu była wolna od wszelkiego wyposaŝenia elektrycznego, gazowego itp., które nie jest odporne na bezpośrednie oddziaływanie strumienia wody (np. gniazda lub włączniki elektryczne). Wszelkie wyposaŝenie elektryczne bądź gazowe (np. piecyki gazowe, gniazda lub wtyczki elektryczne) znajdujące się w pomieszczeniu gdzie zamierzamy zamontować panel powinny znajdować się w bezpiecznej odległości od jego konstrukcji Narzędzia potrzebne do montaŝu kabiny - wiertarka - wkrętaki - silikon sanitarny z pistoletem - klucz płaski i/lub klucz nasadowy - metrówka, poziomica, ołówek Widok ogólny panelu 1- górny natrysk 2- wodne dysze boczne 3- przełącznik funkcji pracy natrysku panelu (natrysk boczny, natrysk górny, natrysk ręczny) 4- zawór wodny 5- regulator temperatury 6- słuchawka natrysku ręcznego

Przed rozpoczęciem montaŝu prosimy o zapoznanie się z treścią instrukcji. Panel prysznicowy powinien być zamontowany na pionowej ścianie pomieszczenia.

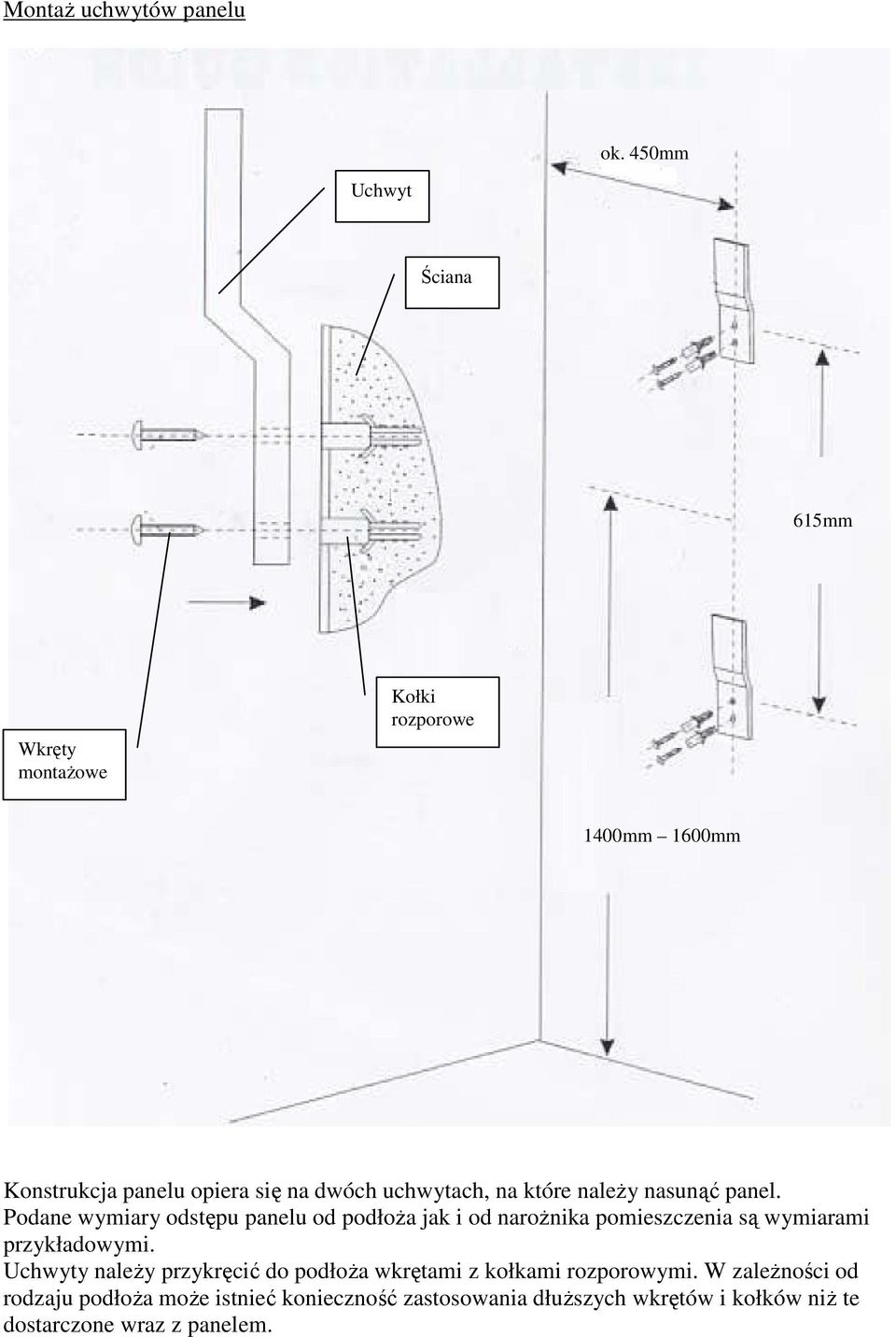

3 MontaŜ uchwytów panelu ok. 450mm Uchwyt Ściana 615mm Wkręty montaŝowe Kołki rozporowe 1400mm 1600mm Konstrukcja panelu opiera się na dwóch uchwytach, na które naleŝy nasunąć panel. Podane wymiary odstępu panelu od podłoŝa jak i od naroŝnika pomieszczenia są wymiarami przykładowymi. Uchwyty naleŝy przykręcić do podłoŝa wkrętami z kołkami rozporowymi. W zaleŝności od rodzaju podłoŝa moŝe istnieć konieczność zastosowania dłuŝszych wkrętów i kołków niŝ te dostarczone wraz z panelem.

uchwytach, na które naleŝy nasunąć panel.

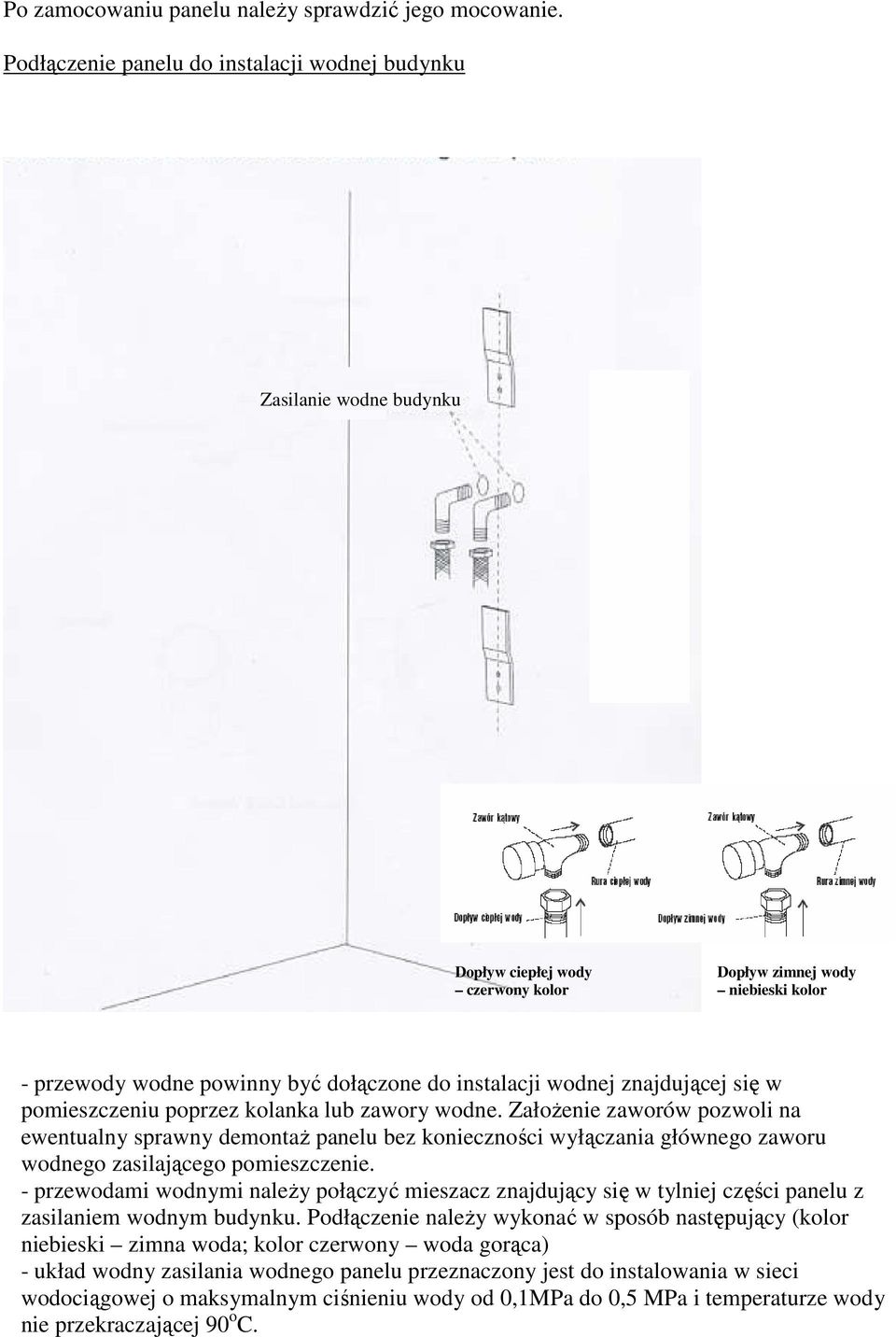

4 Po zamocowaniu panelu naleŝy sprawdzić jego mocowanie. Podłączenie panelu do instalacji wodnej budynku Zasilanie wodne budynku Dopływ ciepłej wody czerwony kolor Dopływ zimnej wody niebieski kolor - przewody wodne powinny być dołączone do instalacji wodnej znajdującej się w pomieszczeniu poprzez kolanka lub zawory wodne. ZałoŜenie zaworów pozwoli na ewentualny sprawny demontaŝ panelu bez konieczności wyłączania głównego zaworu wodnego zasilającego pomieszczenie. - przewodami wodnymi naleŝy połączyć mieszacz znajdujący się w tylniej części panelu z zasilaniem wodnym budynku. Podłączenie naleŝy wykonać w sposób następujący (kolor niebieski zimna woda; kolor czerwony woda gorąca) - układ wodny zasilania wodnego panelu przeznaczony jest do instalowania w sieci wodociągowej o maksymalnym ciśnieniu wody od 0,1MPa do 0,5 MPa i temperaturze wody nie przekraczającej 90 o C.

wodnej znajdującej się w pomieszczeniu poprzez kolanka lub zawory wodne.

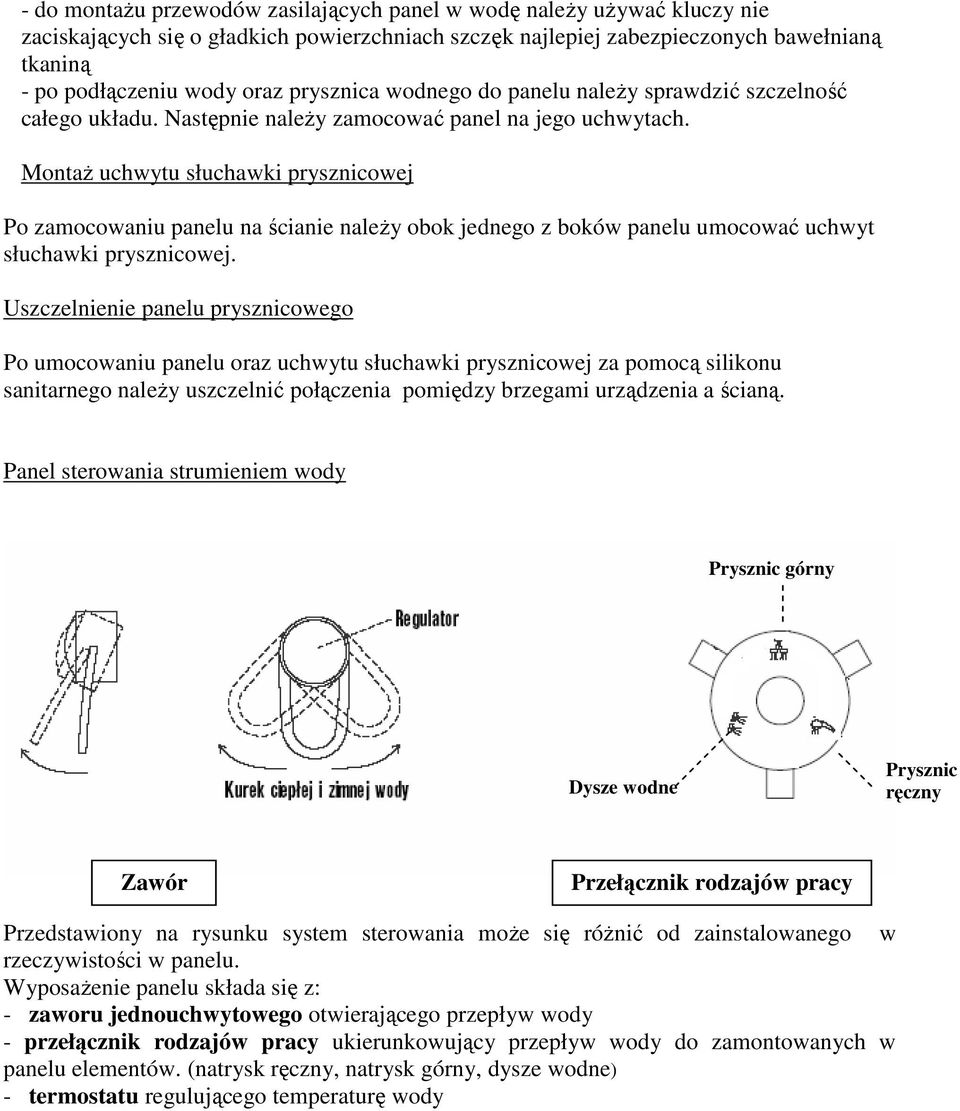

5 - do montaŝu przewodów zasilających panel w wodę naleŝy uŝywać kluczy nie zaciskających się o gładkich powierzchniach szczęk najlepiej zabezpieczonych bawełnianą tkaniną - po podłączeniu wody oraz prysznica wodnego do panelu naleŝy sprawdzić szczelność całego układu. Następnie naleŝy zamocować panel na jego uchwytach. MontaŜ uchwytu słuchawki prysznicowej Po zamocowaniu panelu na ścianie naleŝy obok jednego z boków panelu umocować uchwyt słuchawki prysznicowej. Uszczelnienie panelu prysznicowego Po umocowaniu panelu oraz uchwytu słuchawki prysznicowej za pomocą silikonu sanitarnego naleŝy uszczelnić połączenia pomiędzy brzegami urządzenia a ścianą. Panel sterowania strumieniem wody Prysznic górny Dysze wodne Prysznic ręczny Zawór Przełącznik rodzajów pracy Przedstawiony na rysunku system sterowania moŝe się róŝnić od zainstalowanego w rzeczywistości w panelu. WyposaŜenie panelu składa się z: - zaworu jednouchwytowego otwierającego przepływ wody - przełącznik rodzajów pracy ukierunkowujący przepływ wody do zamontowanych w panelu elementów. (natrysk ręczny, natrysk górny, dysze wodne) - termostatu regulującego temperaturę wody

MontaŜ uchwytu słuchawki prysznicowej Po zamocowaniu panelu na ścianie naleŝy obok jednego z boków panelu umocować uchwyt słuchawki prysznicowej.

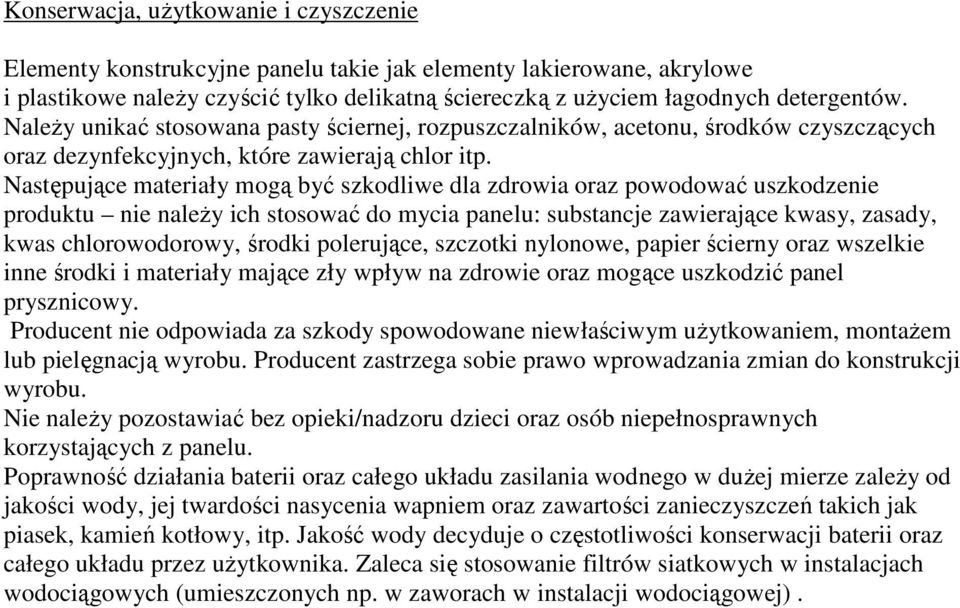

6 Konserwacja, uŝytkowanie i czyszczenie Elementy konstrukcyjne panelu takie jak elementy lakierowane, akrylowe i plastikowe naleŝy czyścić tylko delikatną ściereczką z uŝyciem łagodnych detergentów. NaleŜy unikać stosowana pasty ściernej, rozpuszczalników, acetonu, środków czyszczących oraz dezynfekcyjnych, które zawierają chlor itp. Następujące materiały mogą być szkodliwe dla zdrowia oraz powodować uszkodzenie produktu nie naleŝy ich stosować do mycia panelu: substancje zawierające kwasy, zasady, kwas chlorowodorowy, środki polerujące, szczotki nylonowe, papier ścierny oraz wszelkie inne środki i materiały mające zły wpływ na zdrowie oraz mogące uszkodzić panel prysznicowy. Producent nie odpowiada za szkody spowodowane niewłaściwym uŝytkowaniem, montaŝem lub pielęgnacją wyrobu. Producent zastrzega sobie prawo wprowadzania zmian do konstrukcji wyrobu. Nie naleŝy pozostawiać bez opieki/nadzoru dzieci oraz osób niepełnosprawnych korzystających z panelu. Poprawność działania baterii oraz całego układu zasilania wodnego w duŝej mierze zaleŝy od jakości wody, jej twardości nasycenia wapniem oraz zawartości zanieczyszczeń takich jak piasek, kamień kotłowy, itp. Jakość wody decyduje o częstotliwości konserwacji baterii oraz całego układu przez uŝytkownika. Zaleca się stosowanie filtrów siatkowych w instalacjach wodociągowych (umieszczonych np. w zaworach w instalacji wodociągowej).

Następujące materiały mogą być szkodliwe dla zdrowia oraz powodować uszkodzenie produktu nie naleŝy ich stosować do mycia panelu: substancje zawierające kwasy, zasady, kwas chlorowodorowy, środki

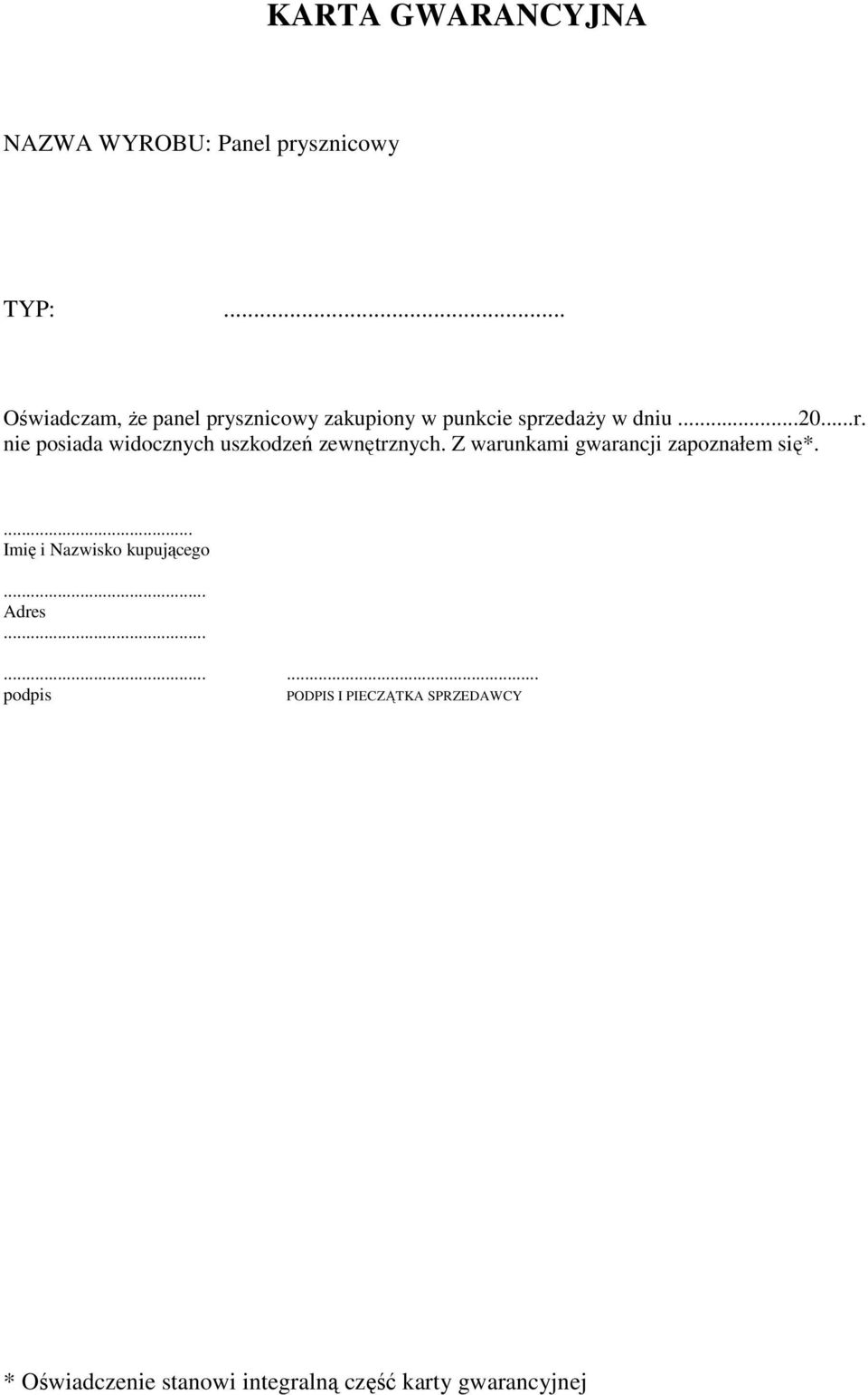

7 KARTA GWARANCYJNA NAZWA WYROBU: Panel prysznicowy TYP:... Oświadczam, Ŝe panel prysznicowy zakupiony w punkcie sprzedaŝy w dniu r. nie posiada widocznych uszkodzeń zewnętrznych. Z warunkami gwarancji zapoznałem się*.... Imię i Nazwisko kupującego... Adres podpis PODPIS I PIECZĄTKA SPRZEDAWCY * Oświadczenie stanowi integralną część karty gwarancyjnej

Z warunkami gwarancji zapoznałem się*.... Imię i Nazwisko kupującego... Adres.

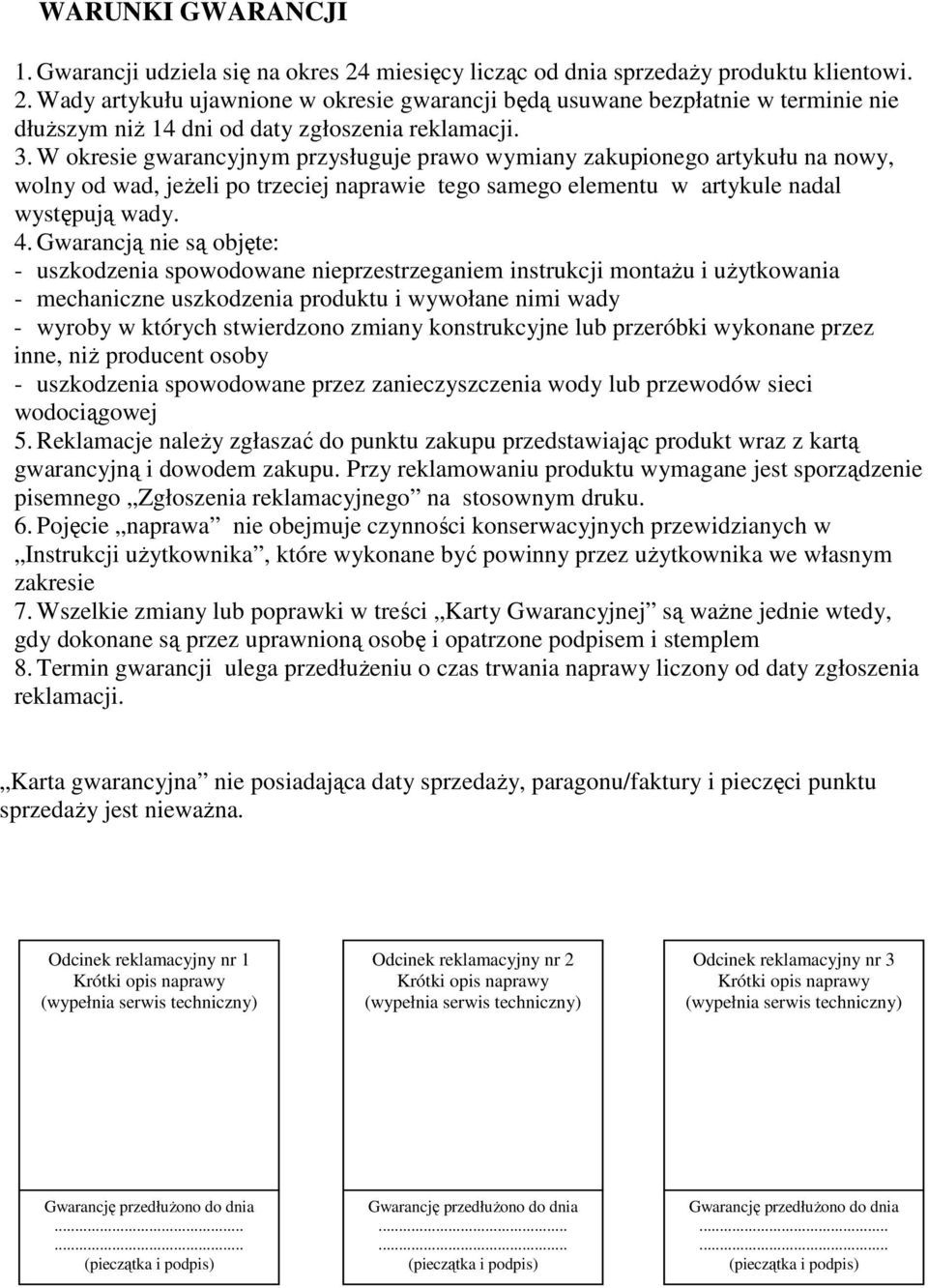

8 WARUNKI GWARANCJI 1. Gwarancji udziela się na okres 24 miesięcy licząc od dnia sprzedaŝy produktu klientowi. 2. Wady artykułu ujawnione w okresie gwarancji będą usuwane bezpłatnie w terminie nie dłuŝszym niŝ 14 dni od daty zgłoszenia reklamacji. 3. W okresie gwarancyjnym przysługuje prawo wymiany zakupionego artykułu na nowy, wolny od wad, jeŝeli po trzeciej naprawie tego samego elementu w artykule nadal występują wady. 4. Gwarancją nie są objęte: - uszkodzenia spowodowane nieprzestrzeganiem instrukcji montaŝu i uŝytkowania - mechaniczne uszkodzenia produktu i wywołane nimi wady - wyroby w których stwierdzono zmiany konstrukcyjne lub przeróbki wykonane przez inne, niŝ producent osoby - uszkodzenia spowodowane przez zanieczyszczenia wody lub przewodów sieci wodociągowej 5. Reklamacje naleŝy zgłaszać do punktu zakupu przedstawiając produkt wraz z kartą gwarancyjną i dowodem zakupu. Przy reklamowaniu produktu wymagane jest sporządzenie pisemnego Zgłoszenia reklamacyjnego na stosownym druku. 6. Pojęcie naprawa nie obejmuje czynności konserwacyjnych przewidzianych w Instrukcji uŝytkownika, które wykonane być powinny przez uŝytkownika we własnym zakresie 7. Wszelkie zmiany lub poprawki w treści Karty Gwarancyjnej są waŝne jednie wtedy, gdy dokonane są przez uprawnioną osobę i opatrzone podpisem i stemplem 8. Termin gwarancji ulega przedłuŝeniu o czas trwania naprawy liczony od daty zgłoszenia reklamacji. Karta gwarancyjna nie posiadająca daty sprzedaŝy, paragonu/faktury i pieczęci punktu sprzedaŝy jest niewaŝna. Odcinek reklamacyjny nr 1 Krótki opis naprawy (wypełnia serwis techniczny) Odcinek reklamacyjny nr 2 Krótki opis naprawy (wypełnia serwis techniczny) Odcinek reklamacyjny nr 3 Krótki opis naprawy (wypełnia serwis techniczny) Gwarancję przedłuŝono do dnia (pieczątka i podpis) Gwarancję przedłuŝono do dnia (pieczątka i podpis) Gwarancję przedłuŝono do dnia (pieczątka i podpis)

Gwarancją nie są objęte: - uszkodzenia spowodowane nieprzestrzeganiem instrukcji montaŝu i uŝytkowania - mechaniczne uszkodzenia produktu i wywołane nimi wady - wyroby w których stwierdzono zmiany
