1 Pokojowy Regulator Temperatury EcoTronic MTC100 Instrukcja montaŝu i obsługi

2 Drogi uŝytkowniku: Dziękujemy za wybór regulatora temperatury marki EcoTronic MTC100. Prosimy o dokładne przeczytanie niniejszej instrukcji przed przystąpieniem do montaŝu regulatora. Mamy nadzieję, Ŝe wybrany regulator temperatury spełni Państwa oczekiwania. W razie problemów technicznych prosimy skontaktować się z naszym serwisem, który udzieli Państwu wszelkich potrzebnych informacji, a w razie potrzeby zajmie się procedurą reklamacyjną. 2

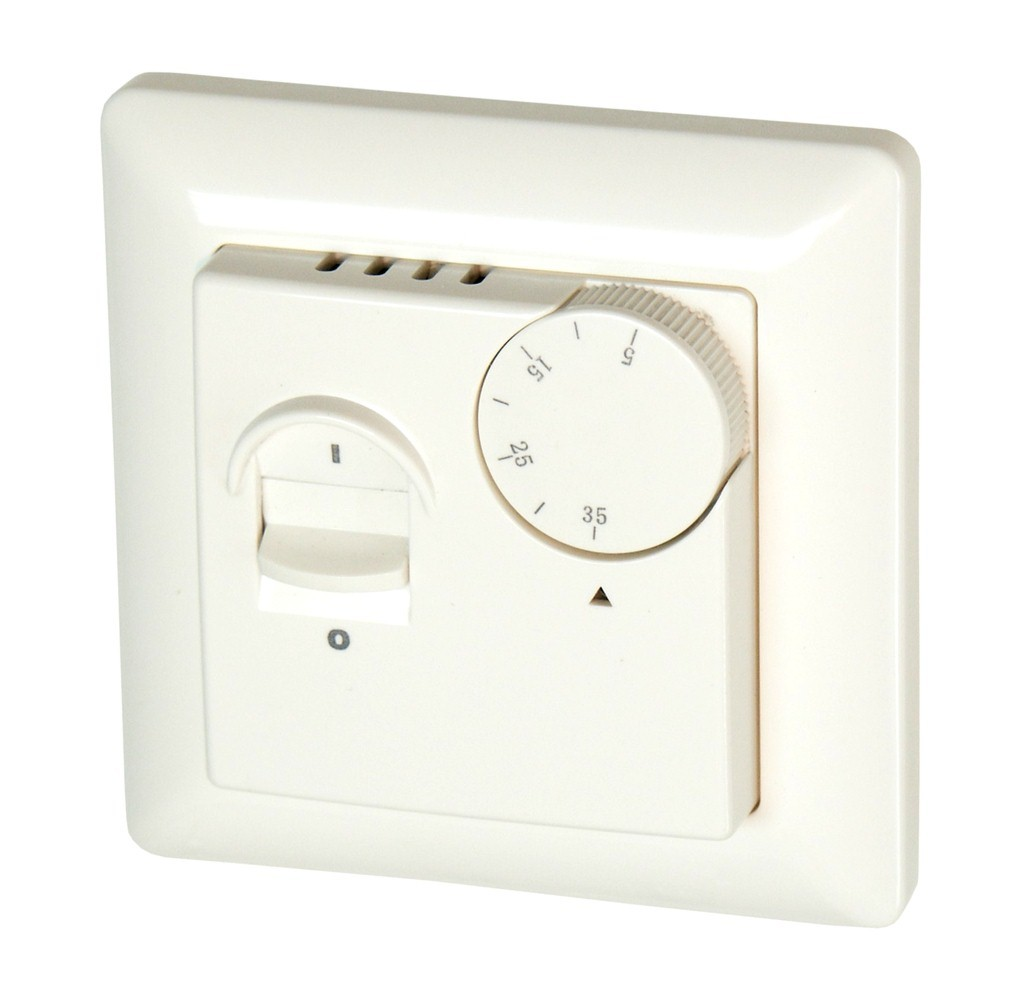

3 A. Opis produktu EcoTronic MTC100 to elektroniczny, podtynkowy regulator temperatury, sterowany manualnie, gwarantujący proste i skuteczne sterowanie elektrycznymi systemami grzewczymi. Regulator wyposaŝony w dwa czujniki (powietrzny i podłogowy) moŝe pracować w trzech trybach: regulacja temperatury podłogi, regulacja temperatury pomieszczenia, regulacja temperatury pomieszczenia z zabezpieczeniem podłogi przed przegrzaniem (czujnik podłogowy jako limiter). B. Parametry techniczne: Styki wyjściowe: napięcie 230V Zakres regulacji temperatury: C Limit temperatury podłogi: +40 C Maksymalne dopuszczalne obciąŝenie: 16A (3600W) Zasilanie: 230VAC, 50Hz Długość czujnika podłogowego: 3m 3

4 C. Główne funkcje i charakterystyka: 1. Regulator wyposaŝony jest w diodę, sygnalizującą stan pracy ogrzewania. 2. Regulacja temperatury manualna pokrętłem umieszonym w panelu regulatora 3. Regulator przechodzi w tryb bezpieczny w przypadku awarii lub odłączenia czujnika. D. Wymiary regulatora: OTWIERANIE OBUDOWY. W pierwszej kolejności naleŝy zdjąć pokrętło, podwaŝając je z boku delikatnie wkrętakiem. Następnie naleŝy wkrętak włoŝyć w dolną szczelinę lekko naciskając widoczny w głębi zaczep i delikatnie odciągnąć obudowę. Następnie analogicznie wkrętak włoŝyć w górną szelinę, aby uwolnić górny zaczep. Dopiero po uwolnieniu obu zaczepów naleŝy delikatnie i równomiernie odciągnąć przedni panel. NaleŜy szczególnie uwaŝać, aby nie złamać trzpienia potencjometru, poprzez nierównomierne odchylenie panelu. 4

5 E. Warunki instalacji: 1. Przed podłączeniem regulatora do instalacji elektrycznej naleŝy upewnić się, czy napięcie w instalacji elektrycznej jest takie samo jak napięcie zasilania regulatora. 2. Nie wolno otwierać obudowy, ani dokonywać podłączenia regulatora przy włączonym napięciu zasilającym, gdyŝ moŝe to doprowadzić do poraŝenia prądem elektrycznym oraz do uszkodzenia urządzenia. 3. Przystępując do montaŝu regulatora naleŝy mieć na uwadze, iŝ wybór właściwego miejsca ma znaczący wpływ na prawidłową pracę systemu grzewczego, głównie wtedy, jeśli regulator ma sterować temperaturą w pomieszczeniu. W takim przypadku naleŝy unikać montaŝu regulatora w miejscach nasłonecznionych, w bezpośredniej bliskości urządzeń wydzielających znaczne ilości ciepła oraz na przeciągach. 4. Jeśli regulator ma sterować tylko temperaturą podłogi, to miejsce jego zamontowania nie ma Ŝadnego znaczenia, w takim przypadku najwaŝniejsze jest prawidłowe zamontowanie czujnika podłogowego, który powinien być zamontowany w ogrzewanej podłodze, na równej odległości pomiędzy przewodami grzejnymi. Powinien zagłębiać się w powierzchnię grzewczą na minimum 50cm od jej brzegu. 5

6 5. Regulator temperatury nie moŝe być zamontowany wewnątrz łazienki, ani innego pomieszczenia o podwyŝszonej wilgotności. Wilgoć występująca w tych pomieszczeniach moŝe uszkodzić termostat lub spowodować poraŝenie prądem elektrycznym. W przypadku ogrzewania podłogowego w łazience regulator naleŝy zamontować na zewnątrz (np. przy wejściu), a tylko czujnik podłogowy w łazience, w podłodze. Pozwoli to na precyzyjną regulację temperatury podłogi w łazience. F. Działanie regulatora 1. Podczas normalnej pracy ogrzewania podłogowego wbudowana dioda jest zapalona, oznacza to, Ŝe w tym momencie ogrzewanie jest załączone, przewód grzejny lub mata nagrzewa podłogę. Po osiągnięciu ustawionej na pokrętle temperatur dioda gaśnie, a mata lub przewód przestaje grzać. 2. Jeśli regulator przejdzie w tryb awaryjny dioda zapala się i gaśnie (mruga) 6

7 G. Wybór czujnika: Regulator moŝe pracować w trzech trybach. Zmian trybów dokonuje się poprzez zworki umieszone na płycie głównej regulatora. Zmiany moŝna dokonać po zdjęciu obudowy, po wcześniejszym odłączeniu napięcia zasilającego!!! 1. Tryb regulacji tylko temperatury podłogi: Aby regulator sterował tylko temperaturą podłogi zworkę naleŝy załoŝyć tylko na złącze K2, spowoduje to uznanie przez regulator czujnika podłogowego jako głównego i jedynego czujnika temperatury. Jeśli regulator wykryje awarię lub odłączenie czujnika podłogowego przełączy się automatycznie na sterowanie ogrzewaniem na podstawie czujnika powietrznego. Jeśli regulator wykryje, Ŝe oba czujniki nie pracują poprawnie to przejedzie automatycznie w tryb awaryjny. Jeśli po uruchomieniu regulatora w tym trybie z podłączonym czujnikiem podłogowym dioda pulsuje naleŝy zdjąć zworkę ze złącza K2 i załoŝyć ją na złącze K1. 7

8 2. Regulacja tylko temperatury pomieszczenia: Aby regulator sterował tylko temperaturą pomieszczenia naleŝy załoŝyć obie zworki, jedną na złącze K1, a drugą na złącze K2, spowoduje to uznanie przez regulator czujnika powietrznego jako głównego i jedynego czujnika temperatury. Jeśli regulator wykryje, Ŝe czujnik powietrzny nie pracuje poprawnie to przejedzie automatycznie w tryb awaryjny. 3. Regulacja temperatury pomieszczenia z zabezpieczeniem podłogi przed przegrzaniem (tryb dwuczujnikowy). W celu uzyskania dwuczujnikowego trybu pracy naleŝy usunąć ze złączy K1 i K2 obie zworki. W takim przypadku pokrętłem reguluje się temperaturę w pomieszczeniu, natomiast czujnik podłogowy pełni funkcję limitera nagrzewania się podłogi. Bez względu na to jaką ustawimy temperaturę pomieszczenia na pokrętle, temperatura podłogi nie przekroczy 40 C. Jeśli regulator wykryje błąd któregoś z czujników natychmiast przejdzie w tryb awaryjny. 8

9 Praca w trybie awaryjnym : ogrzewania pracuje przez 1 minutę, po czym następuje wyłączenie ogrzewania na 3 minuty i tak przez cały czas do momentu usunięcia awarii lub wyłączenia ogrzewania wyłącznikiem. UWAGI: 1. Podłączenia regulatora do instalacji elektrycznej powinien dokonać elektryk posiadający aktualne uprawnienia. 2. Instalacja elektryczna powinna być wyposaŝona w odpowiednie zabezpieczenia róŝnicowo-prądowe i nadmiarowo-prądowe. 3. Do regulatora nie mogą być podłączone urządzenia, których moc przekracza dopuszczalne maksymalne obciąŝenie regulatora tj. 3600W. 4. Jeśli regulator ma sterować pracą urządzeń o mocy większej jak 3600W konieczne jest zastosowanie dodatkowego stycznika sterowanego napięciem 230V. Dobór i podłączenie naleŝy zlecić wykwalifikowanemu elektrykowi. 9
