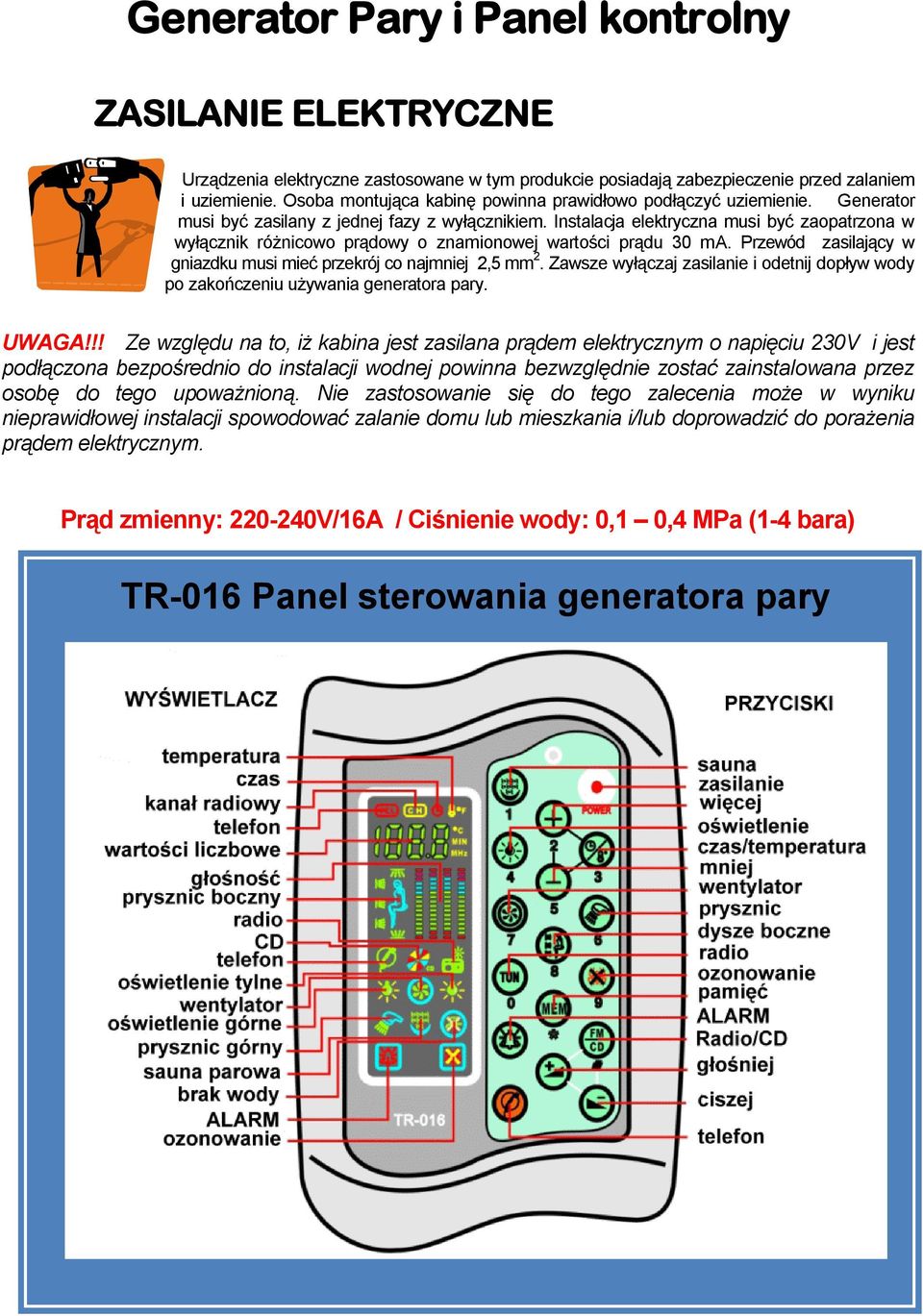

1 Generator Pary i Panel kontrolny ZASILANIE ELEKTRYCZNE Urządzenia elektryczne zastosowane w tym produkcie posiadają zabezpieczenie przed zalaniem i uziemienie. Osoba montująca kabinę powinna prawidłowo podłączyć uziemienie. Generator musi być zasilany z jednej fazy z wyłącznikiem. Instalacja elektryczna musi być zaopatrzona w wyłącznik różnicowo prądowy o znamionowej wartości prądu 30 ma. Przewód zasilający w gniazdku musi mieć przekrój co najmniej 2,5 mm 2. Zawsze wyłączaj zasilanie i odetnij dopływ wody po zakończeniu używania generatora pary. UWAGA!!! Ze względu na to, iż kabina jest zasilana prądem elektrycznym o napięciu 230V i jest podłączona bezpośrednio do instalacji wodnej powinna bezwzględnie zostać zainstalowana przez osobę do tego upoważnioną. Nie zastosowanie się do tego zalecenia może w wyniku nieprawidłowej instalacji spowodować zalanie domu lub mieszkania i/lub doprowadzić do porażenia prądem elektrycznym. Prąd zmienny: V/16A / Ciśnienie wody: 0,1 0,4 MPa (1-4 bara) TR-016 Panel sterowania generatora pary 1

Instalacja elektryczna musi być zaopatrzona w wyłącznik różnicowo prądowy o znamionowej wartości prądu 30 ma. Przewód zasilający w gniazdku musi mieć przekrój co najmniej 2,5 mm 2.

2 OBSŁUGA PANELU STEROWANIA 1. Najpierw odkręć zawór wody zanim naciśniesz przycisk POWER żeby włączyć urządzenie do prądu. Po tym jak naciśniesz przycisk gotowy do pracy. POWER podświetli się ekran VFD który wyświetla aktualną temperaturę, generator pary jest 2. Ustawianie temperatury/czasu: naciśnij jeden raz przycisk TEMPERATURE/TIME, ikona temperatury podświetli się i wyświetla się wcześniej ustawiona temperatura. Możesz nacisnąć przycisk UP lub DOWN aby z góry ustalić temperaturę. Przedział temperatury jaka można ustawić to limit pomiędzy : 20~ 60 st. Naciśnij przycisk UP lub DOWN przez trzy sekundy aby ustawić pożądaną temperaturę. Gdy temperatura zostanie już ustawiona zostanie ona automatycznie zapisana w pamięci komputera REM a okienko temperatury będzie pokazywać aktualną temperaturę łazienki. Generator pary przestanie pracować na 30 sekund jeżeli temperatura łazienki będzie wyższa lub równa temperaturze generatora ustawionej przez użytkownika, po 30 sekundach znów zacznie pracować. Temperatura która nie może być przekroczona to 45 stopni. Naciśnij przycisk TEMPERATURE/TIME na panelu sekund, pojawi się ikona czasu, możesz z góry ustalić czas na tym panelu naciskając przycisk UP lub DOWN ; każde naciśnięcie tego przycisku to przeskok 2 minut; limit czasowy jest pomiędzy 0~60 minut. Kiedy czas zrówna się do zera 00 wtedy generator pary przestanie pracować. Jeśli chcesz aby nadal pracował musisz znów ustawić czas i nacisnąć przycisk STEAM. Jeśli chcesz żeby generator pary pracował bez limitu czasowego, od razu ustaw czas na 00. Potem jednak jeśli będziesz chciał możesz w dowolnej chwili ustawić czas. 3. Upewnij się że odpowiednia ilość wody jest dostarczana do urządzenia, następnie naciśnij przycisk STEAM, zapali się ikona pary i po ok. 3 minutach zacznie wydostawać się para. Jeżeli jest niewystarczająca ilość wody, ikona braku wody zacznie migać i wyświetli się tylko ikona pary ; generator pary przestanie pracować tymczasowo nawet jeśli doprowadzana jest odpowiednia ilość wody. Jeśli jest niedobór wody upewnij się w czym jest problem z dostarczaniem wody zanim zaczniesz korzystać z generatora pary. Gdy generator nadal pracuje możesz nacisnąć ponownie przycisk STEAM żeby przestał pracować. 4. Naciśnij przycisk FAN, ikona wentylatora podświetli się i wentylator zacznie pracować, możesz nacisnąć go ponownie a wentylator przestanie pracować. 5. Naciśnij przycisk LIGHT, system kolejno będzie przesyłał sygnał do górnej lampki, kolejnych dwóch i one będą świecić, do tylnej aż zostaną włączone lub wyłączone wszystkie. 6. Naciśnij przycisk TOP SPRAY, system kolejno będzie zmieniać i włączać górny, dolny natrysk, wszystkie. 2

Ustawianie temperatury/czasu: naciśnij jeden raz przycisk TEMPERATURE/TIME, ikona temperatury podświetli się i wyświetla się wcześniej ustawiona temperatura.

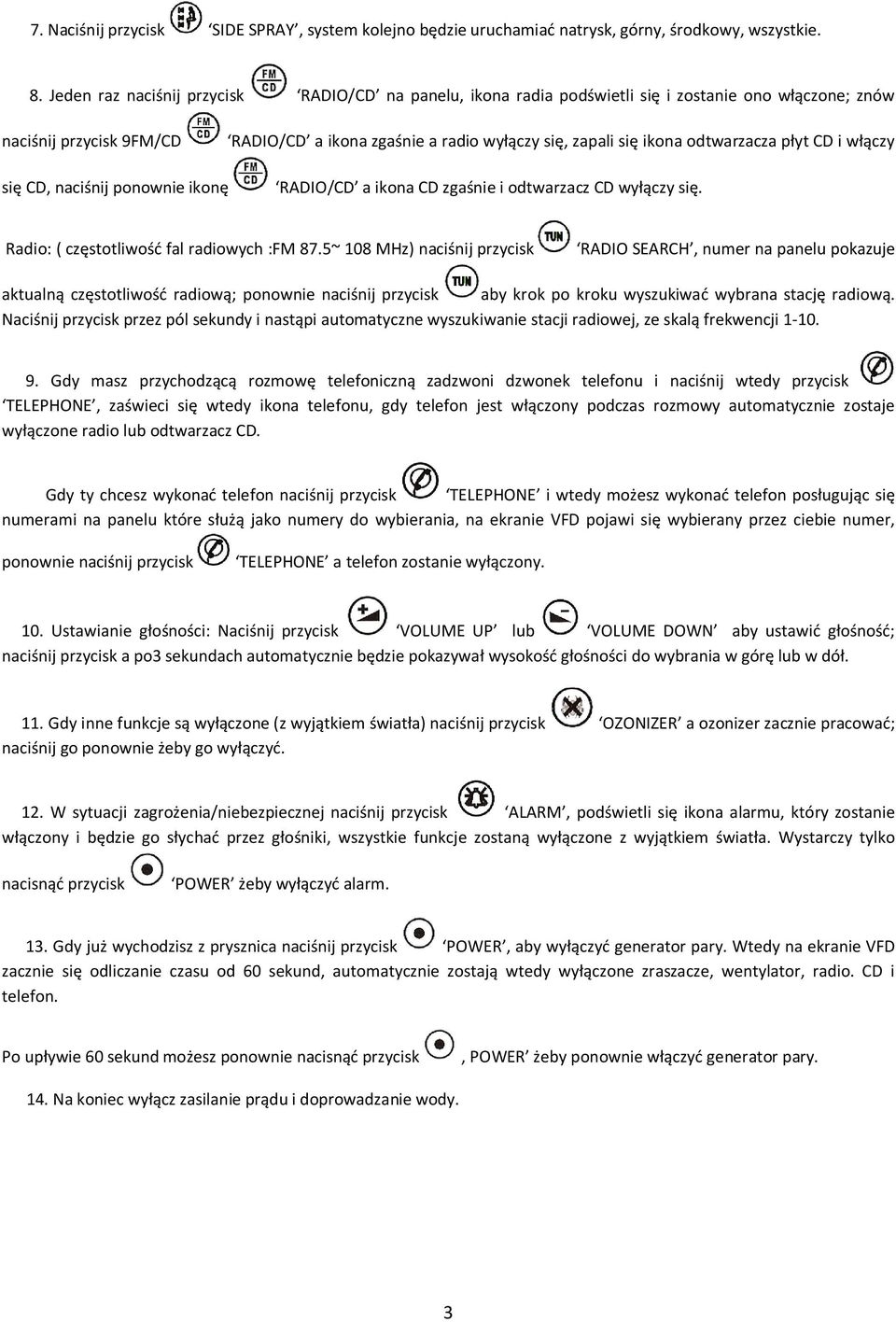

3 7. Naciśnij przycisk SIDE SPRAY, system kolejno będzie uruchamiać natrysk, górny, środkowy, wszystkie. 8. Jeden raz naciśnij przycisk RADIO/CD na panelu, ikona radia podświetli się i zostanie ono włączone; znów naciśnij przycisk 9FM/CD RADIO/CD a ikona zgaśnie a radio wyłączy się, zapali się ikona odtwarzacza płyt CD i włączy się CD, naciśnij ponownie ikonę RADIO/CD a ikona CD zgaśnie i odtwarzacz CD wyłączy się. Radio: ( częstotliwość fal radiowych :FM 87.5~ 108 MHz) naciśnij przycisk RADIO SEARCH, numer na panelu pokazuje aktualną częstotliwość radiową; ponownie naciśnij przycisk aby krok po kroku wyszukiwać wybrana stację radiową. Naciśnij przycisk przez pól sekundy i nastąpi automatyczne wyszukiwanie stacji radiowej, ze skalą frekwencji Gdy masz przychodzącą rozmowę telefoniczną zadzwoni dzwonek telefonu i naciśnij wtedy przycisk TELEPHONE, zaświeci się wtedy ikona telefonu, gdy telefon jest włączony podczas rozmowy automatycznie zostaje wyłączone radio lub odtwarzacz CD. Gdy ty chcesz wykonać telefon naciśnij przycisk TELEPHONE i wtedy możesz wykonać telefon posługując się numerami na panelu które służą jako numery do wybierania, na ekranie VFD pojawi się wybierany przez ciebie numer, ponownie naciśnij przycisk TELEPHONE a telefon zostanie wyłączony. 10. Ustawianie głośności: Naciśnij przycisk VOLUME UP lub VOLUME DOWN aby ustawić głośność; naciśnij przycisk a po3 sekundach automatycznie będzie pokazywał wysokość głośności do wybrania w górę lub w dół. 11. Gdy inne funkcje są wyłączone (z wyjątkiem światła) naciśnij przycisk OZONIZER a ozonizer zacznie pracować; naciśnij go ponownie żeby go wyłączyć. 12. W sytuacji zagrożenia/niebezpiecznej naciśnij przycisk ALARM, podświetli się ikona alarmu, który zostanie włączony i będzie go słychać przez głośniki, wszystkie funkcje zostaną wyłączone z wyjątkiem światła. Wystarczy tylko nacisnąć przycisk POWER żeby wyłączyć alarm. 13. Gdy już wychodzisz z prysznica naciśnij przycisk POWER, aby wyłączyć generator pary. Wtedy na ekranie VFD zacznie się odliczanie czasu od 60 sekund, automatycznie zostają wtedy wyłączone zraszacze, wentylator, radio. CD i telefon. Po upływie 60 sekund możesz ponownie nacisnąć przycisk, POWER żeby ponownie włączyć generator pary. 14. Na koniec wyłącz zasilanie prądu i doprowadzanie wody. 3

odtwarzacza płyt CD i włączy się CD, naciśnij ponownie ikonę RADIO/CD a ikona CD zgaśnie i odtwarzacz CD wyłączy się. Radio: ( częstotliwość fal radiowych :FM 87.

4 Parametry elektryczne Napięcie zasilania Zmienne AC 230V +/- 10% Częstotliwość Zasilanie panelu kontrolnego Moc Max. Zasilanie oświetlenia Zasilanie wentylatora Moc wyjściowa radioodbiornika 50 Hz Napięcie stałe DC 12V 3000W Napięcie zmienne AC 12V Napięcie stałe DC 12V 5W 4

Zasilanie oświetlenia Zasilanie wentylatora Moc wyjściowa

5 Podłączenie Generatora Pary Wodnej Tutaj podłączamy przewód (1) doprowadzający parę wodną do wnętrza kabiny. Drugi koniec węża wkręcamy w element nr 2 przez który wydostaje się gorąca para. W to wyprowadzenie wkręcamy przewód od panelu prysznicowego doprowadzający wodę do generatora pary (3) napis steam generator. Odprowadzenie wody z generatora (odpływ)

Drugi koniec węża wkręcamy w element nr 2 przez który wydostaje się gorąca para.

6 Schemat elektryczny 6

7 ! Ważna informacja montażowa: Prąd: Parowa kabina prysznicowa wymaga zaopatrzenia w prąd o mocy 13 A i napięciu 230V, dołączona jest wtyczka i zamontowany wyłącznik różnicowo prądowy (RCD). Jednak zalecamy aby usunąć wtyczkę i podłączyć kabinę do gniazda z bezpiecznikiem. Jeśli masz już zainstalowany wyłącznik różnicowo prądowy (RCD) to ten z zestawu może zostać usunięty. Woda: W kabinie musi znajdować się jedno wyjście ciepłej i jedno zimnej wody. Domowa instalacja wodno kanalizacyjna powinna znajdować się do 1 m nad podłogą w rogu gadzie ma być zamontowana kabina. Wymagane jest zbalansowane ciśnienie wody 1-3 bar. Korzystając z systemu zasilanego grawitacją zalecamy użycie pompy, aby zapewnić odpowiednie ciśnienie wody. Ekspert Dekor s.c. nie dostarcza pomp. Kabina parowa jest jednostką wolno stojącą i dlatego zalecalibyśmy montażyście aby umieścić kabinę w miejscu gdzie mogłaby zostać odsunięta od ściany w razie potrzeby. Kabina posiada standardowe ½ calowe podłączenia do zimnej i ciepłej wody. Ten produkt jest dostarczany w dużych pudłach więc prosimy upewnij się że masz wystarczająco dużo miejsca w domu żeby nimi manewrować oraz przenosić wszystkie części do miejsca zamontowania. Weź również pod uwagę przestrzeń jaka będzie potrzebna aby złożyć kabinę prysznicową, ponieważ musisz mieć dużo miejsca na manewrowanie podczas składania całości zanim zostanie ustawiona we właściwym miejscu... Expert Dekor s.c. A.Surowiec M.Więckowski Zawada Tarnowiec sklep@domitp.pl Tel/fax

Woda: W kabinie musi znajdować się jedno wyjście ciepłej i jedno zimnej wody. Domowa instalacja wodno kanalizacyjna powinna znajdować się do 1 m nad podłogą w rogu gadzie ma być zamontowana kabina.
