1 Weller WS 51 / 81 Instrukcja obsùugi

2 1. W³¹cznik 2. Optyczna kontrola regulacji 3. Obrotowy potencjometr ustawienia temperatury (bezstopniowo 150 C C) 4. Przeùàcznik kluczykowy (tylko WS 81) 5. Gniazdo wyrównania potencja³u 6. Gniazdo przy³¹czeniowe kolby lutowniczej 7. Przy³¹cze sieciowe 8. Bezpiecznik sieciowy 9. Prze³¹cznik wyboru napiêcia (tylko w wersji z mo liwoœci¹ zmiany napiêcia

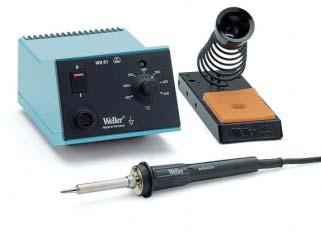

3 WS 51 WS 81

4 Polski Dziêkujemy za zaufanie okazane nam przy zakupie stacji lutowniczych Weller WS 51 / 81. Za podstawê produkcji przyjêliœmy surowe wymogi jakoœciowe, które zapewniaj¹ nienaganne dzia³anie tych urz¹dzeñ. 1. Uwaga! Przed uruchomieniem urz¹dzenia nale y przeczytaæ uwa nie niniejsz¹ instrukcjê obs³ugi oraz wskazówki bezpieczeñstwa. Nieprzestrzeganie przepisów bezpieczeñstwa stanowi niebezpieczeñstwo utraty zdrowia lub ycia. Za inne, niezgodne z niniejsz¹ instrukcj¹ obs³ugi u ytkowanie oraz samowolne zmiany w urz¹dzeniu producent nie ponosi odpowiedzialnoœci. Stacje lutownicze Weller WS 51 / 81 odpowiadaj¹ deklaracji zgodnoœci EG zgodnie z podstawowymi wymogami bezpieczeñstwa wytycznych 89/336/EWG i 73/23EWG. 2. Opis 2.1 Sterownik Stacje lutownicze WS 81 i WS 51 nale ¹ do jednej rodziny urz¹dzeñ, która zosta³a zaprojektowana z myœl¹ o przemys³owej technice produkcyjnej, oraz o pracach naprawczych i laboratoryjnych. Analogowa technika regulacyjna gwarantuje optymalny sposób regulacji ró nych lutownic. Bardzo wydajne 24-woltowe elementy grzejne umo liwiaj¹ doskona³à dynamikê, która pozwala na uniwersalne zastosowanie lutownic. Ró ne mo liwoœci wyrównania potencja³u grotu lutowniczego, wy³àcznik przy zaniku napiêcia oraz antystatyczne wykonanie sterownika i kolby stanowi¹ uzupe³nienie wysokiego standardu jakoœciowego. ¹dana temperatura mo e byæ ustawiana bezstopniowo w zakresie 150 C C za pomoc¹ obrotowego potencjometru. Osi¹gniêcie ustawionej temperatury sygnalizowane jest miganiem zielonej diody LED, która s³u y do optycznej kontroli regulacji. Ci¹g³e œwiecenie oznacza, e system znajduje siê w fazie nagrzewania. Zablokowanie ustawionej temperatury zadanej mo liwe jest za pomoc¹ prze³àcznika kluczykowego wbudowanego w przedni¹ p³ytê (4). Gdy urz¹dzenie jest zamkniête za pomoc¹ kluczyka, nie mo na zmieniaæ ustawienia temperatury. (tylko WS 81) 2.2. Kolba lutownicza LR 21: Nasza standardowa kolba lutownicza. Dziêki mocy 50 W oraz bardzo szerokiemu wachlarzowi grotów (serii ET) mo liwe jest uniwersalne zastosowanie w bran y elektroniki. MLR 21: Dziêki swojej mocy 25 W oraz smuk³ej konstrukcji ta ma³a kolba lutownicza nadaje siê szczególnie do precyzyjnych prac o niewielkim zapotrzebowaniu ciep³a. MPR 80: Weller Peritronic MPR 80 jest kolb¹ lutownicz¹ o regulowanym k¹cie roboczym 40. Dziêki temu umo liwia ona indywidualne zaplanowanie procesu lutowania pod wzglêdem jego ergonomii. Dziêki mocy 80 W i smuk³ej konstrukcji kolba nadaje siê do precyzyjnych prac lutowniczych. (niemo liwe pod³àczenie do WS 51) WTA 50: Pinceta do odlutowywania WTA 50 zosta³a zaprojektowana specjalnie z myœl¹ o odlutowywaniu podzespo³ów SMD. Dwa elementy grzejne (2 x 25 W) z w³asnymi czujnikami tem peratury dbaj¹ o utrzymanie jednakowej temperatury obu ramion. LR 82: Wydajna kolba lutownicza o mocy 80 W do prac lutowniczych o du ym zapotrzebowaniu ciep³a. Mocowanie grotu odbywa siê za pomoc¹ z³àcza bagnetowego, które umo liwia wymianê grotu z dok³adnym zachowaniem poprzedniej pozycji (niemo liwe pod³àczenie do WS 51). WSP 80: Kolba lutownicza WSP 80 wyró nia siê b³yskawicznym i precyzyjnym osi¹ganiem temperatury lutowania. Dziêki swojej smuk³ej konstrukcji oraz mocy grzewczej 80 W mo liwe jest uniwersalne zastosowanie pocz¹wszy od ekstremalnie precyzyjnych prac a skoñczywszy na pracach o du ym zapotrzebowaniu ciep³a. Po wymianie grotu mo liwa jest bezpoœrednia dalsza praca, poniewa temperatura robocza osi¹gana jest ponownie w bardzo krótkim czasie (niemo liwe pod³àczenie do WS 51). Dalsze, mo liwe do pod³àczenia lutownice patrz Lista akcesoriów.

5 Polski Dane techniczne Wymiary: 166 x 115 x 101mm (szer. x wys. x g³.) Napiêcie sieciowe (6): 230 V / 50 Hz (120 V / 60 Hz w wersji z mo liwoœci¹ zmiany napiêcia) Pobór mocy: Klasa ochronna: WS 50: 55 W WS 80: 95 W 1 (sterownik) i 3 (kolba lutownicza) Bezpiecznik (7): WS 51: T315mA (w wersji z mo liwoœci¹ zmiany napiêcia T315mA) WS 81: T500mA (w wersji z mo liwoœci¹ zmiany napiêcia T800mA) Regulacja temperatury: 150 C C Dok³adnoœæ: ± 9 C Wyrównanie potencja³u (9): za pomoc¹ gniazda zapadkowego 3,5 mm (standardowo uziemienie bezpoœrednie) 3. Uruchomienie Monta kolby (patrz rysunek rozk³adowy). Lutownicê po³o yæ na podstawce zabezpieczaj¹cej. Wtyczkê kolby lutowniczej w³o yæ do gniazda przy³àczeniowego (6) sterownika i zablokowaæ, krótko obracaj¹c w lewo. Sprawdziæ, czy napiêcie sieciowe odpowiada danym na tabliczce znamionowej oraz czy w³àcznik (1) jest wy³àczony. W przypadku wersji z mo liwoœci¹ zmiany napiêcia, ustawiæ odpowiednie napiêcie za pomoc¹ prze³àcznika wyboru (9) (nastawa fabryczna na 240V). Pod³àczyæ sterownik do sieci. Ustawiæ ¹dan¹ temperaturê na obrotowym potencjometrze (3). W³àczyæ urz¹dzenie za pomoc¹ w³àcznika (1). Zielona dioda œwietlna (2) pali siê. Ta dioda œwietlna pe³ni funkcjê optycznej kontroli regulacji. Ci¹g³e œwiecenie diody oznacza podgrzewanie systemu. Miganie sygnalizuje osi¹gniêcie temperatury roboczej. Konserwacja Na przesy³ ciep³a pomiêdzy elementem grzejnym/ czujnikiem a grotem lutowniczym nie mog¹ mieæ wp³ywu zanieczyszczenia, obce cia³a ani uszkodzenia, gdy skutkuje to niedok³adnoœci¹ regulacji temperatury. 4. Wyrównanie potencja³u Dziêki ró nemu obsadzeniu gniazda zapadkowego 3,5 mm (5) mo na zrealizowaæ 4 ró ne mo liwoœci: Uziemienie bezpoœrednie: bez wtyczki (stan fabryczny) Wyrównanie potencja³u (Impedancja 0 Ohm): Bezpotencja³owo: Uziemienie poœrednie: z wtyczk¹, przewód wyrównawczy na œrodkowym styku z wtyczk¹ z wtyczk¹ i wlutowanym opornikiem. Uziemienie za poœred nictwem wybranej wartoœci opornoœci. 5. Wskazówki dot. pracy Podczas pierwszego rozgrzewania selektywnie cynowany grot lutowniczy nale y pokryæ lutem. Usunie on warstwê tlenków, powsta³ych podczas magazynowania oraz zanieczyszczenia grotu. Podczas przerw w lutowaniu oraz przed od³o eniem kolby lutowniczej nale y zawsze pamiêtaæ o tym, aby grot pokryty by³ lutem. Nie stosowaæ r¹cych topników. Uwaga: zawsze pamiêtaæ o w³aœciwym zamocowaniu grotu lutowniczego. Urz¹dzenia lutownicze wyregulowane s¹ na wartoœci odpowiednie dla œrednich grotów. Mog¹ powstawaæ odchylenia ze wzglêdu na wymianê grotu lub u ycie grotu o innym kszta³cie. 6. Akcesoria Kolba lutownicza WSP 80 (tylko WS 81) Kolba lutownicza MPR 80 (tylko WS 81) Kolba lutownicza MLR Kolba lutownicza LR 21 antystatyczna Kolba lutownicza LR 82 (tylko WS 81) Zestaw do odlutowywania WTA Lutownica do ponownego przepro wadzania lutu w stan ciek³y EXIN P³yta do wstêpnego podgrzewania WHP 80 (tylko WS 81) Kolba lutownicza WMP (tylko WS 81)

6 Polski Termiczne urz¹dzenie izolacyjne WST Zakres wyposa enia WS 81 Sterownik Kolba lutownicza WSP 80 Przewód sieciowy Instrukcja obs³ugi Podstawka do kolby lutowniczej Wtyczka zapadkowa WS 51 Sterownik Kolba lutownicza LR 21 Przewód sieciowy Instrukcja obs³ugi Podstawka do kolby lutowniczej Wtyczka zapadkowa PU 81 / PU 51 Sterownik Przewód sieciowy Instrukcja obs³ugi Wtyczka zapadkowa Ilustracja Schemat po³àczeñ patrz strona Ilustracja Rysunek rozk³adowy patrz strona Zmiany techniczne zastrze one!

7 WS 51

8 WS 51

9 WS 81

10 WS 81
